Измеритель текущего значения радиуса рулона

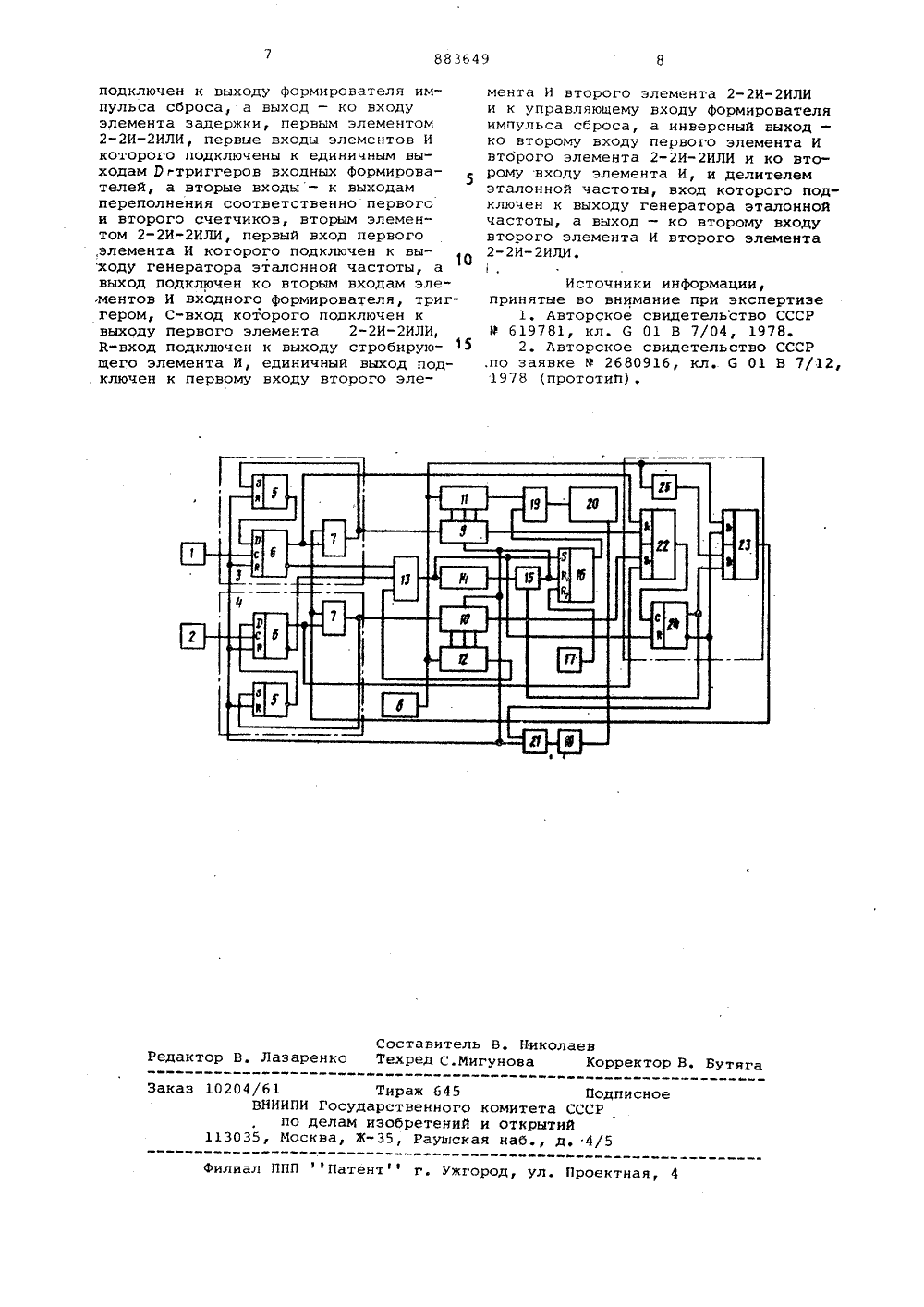

ния, элемент задержки, элемент И управления, первый вход которого подключен к выходу первого преобразователякод-частота, а второй вход - к выходутриггера управления, и блок отсчета,информационный вход которого подключен к выходу элемента фИ управления, а управляющий вход - к выходуЬлемента задержки 21Однако известный измерительимееттакже недостаточно широкий диапазондопустимых скоростей намотки рулона. Цель изобретения - расширение диапазона допустимых скоростей намотки рулонаПоставленная цель достигается тем, 15 мента 2-2 ИИЛИ и к управляющему входу формирователя импульса сброса, а инверсный выход - ко второму входу первого элемента И второго элемента 2-2 ИИЛИ и ко второму входу элемента И, и делителем эталонной частоты,40 вход которого подключен к выходу генератора эталонной частоты, а выход -ко второму входу второго элемента Ивторого элемента 2-2 ИИЛИ.На чертеже приведена блок-схема измерителя текущего значения радиуса рулона,Измеритель содержит датчик 1 оборотов ведущего вала, импульсный датчик 2 оборотов рулона, входные формирователи 3 и 4, каждый из которыхсодержит ВЯ-триггер 5 Эгтриггер 6и логический элемент И 7, генератор8 эталонной частоты, счетчик 9 и 10,преобразователи 11 и 12 код-частота,сФобирующий элемент И 13, два входакоторого соединены с инверсными выходами триггеров 6, а третий вход -с выходом преобразователя 12, делитель 14 частоты, формирователь 15импульса сброса, триггер 16 управления, датчик 17 обрыва материала, элемент 18 задержки, элемент И 19 управ 50 55 60 ления, блок 20 отсчета, первый и второй логические элементы 2-2 ИИЛИ 65 что измеритель снабжен элементом И,первый вход которого подключен к выходу Формирователя импульса сброса,а выход - ко входу элемента задержки,первым элементом 2-2 ИИЛИ, первые 2 Овходы элементов И которого подключены к единичным выходам 3-триггероввходных формирователей, а вторыевходы - к выходам переполнения соответственно первого и второго счетчиков, вторым элементом 2-2 ИИЛИ, первый вход первого элемента И которогоподключен к выходу генератора эталонной частоты, а выход подключен ковторым входам элементов И входногоформирователя, триггером, С-вход которого подключен к выходу первогоэлемента 2-2 ИИЛИ, Н-вход подключенк выходу стробирующего элемента И,единичный выход подключен к первомувходу второго элемента И второго эле- З 22 и 23, триггер 24 и делитель 25зталоннои частоты.Работа устойства основана на равенстве окружных скоростей ведущеговала и рулона Ч =Чр , откуда вытекаетсоотношение(1)Ьгде Вр, В 6 - радиусы рулона и вала;Т , Т 8 - время оборота рулонаи вала,а значит и период следования импульсов, соответствующих датчиков 1 и 2с разрешающей способностью 1 имп/об.В исходном состоянии после прохождения импульса сброса триггеры 5 и 6находятся в состоянии О, элементы И 7 и 13 закрыты.Формирователи 3 и 4 обеспечиваютформирование управляющих стробов навходах элемента И 7 длительностью,равной Т 6 и Тр при поступлении навход каждого из них двух очередныхимпульсов от датчиков оборотов, Этадлительность определяет число импульсов эталонной частоты в пакетах, формируемых на выходах элементов И 7какИр = ЙТр и И 6 = тоТ р (2)где 1 - эталонная частота.Первый же импульс частоты Е свыхода элементов И 7 в каждом формирователе 3 и 4 записывает 1 ф втриггер 5, тем самым блокируя по 0 входу триггер 6 от повторной записи.1 .при поступлении третьего импульса от датчика,Элемент И 13, благодаря управлению с единичных выходов триггеров 5,заблокирован до окончания формирования управляющих стробов на выходеформирователей 3 и 4.На первом этапе цйкла измерения всчетчиках 9 и 10 оказываются записанными числа Ври И, что определяетпоявление на выходах преобразователей 11 и 12 код-частота частот соответственноФр=КМри Е =КИ, (3) где К - коэффициент преобразования.После окончания первого этапа элемент И 13 открывается, и импульсы частоты Е начинают заполнять делитель 14 частоты, одновременно устанавливая (первым импульсом) триггер 16 по установочному Я-входу в состояние 1,. Последний открывает элемент И 19 для пропуска импульсов частотыр на вход блока 20 отсчета.После заполнения делителя 14 импульс с его выхода через формирователь 15 импульса сброса устанавливает по К-входу триггер 16 в состояние О. Тем самым блокируется элемент И 19 ,и запись числа в блоке 20 отсчета.За время заполнения делителя Т=К Е (К- коэффициент деления де.лителя) в блоке 20 отсчета оказывается записанным числоТаЫ=тй,= - К. (4)ТеИз сравнения выра кеннй (1) и (4) вытекает, что при выборе значения )К, численно равным значению В), число И в тех же единицах представляет значение радиуса рулона на момент намотки, соответствующий времени цикла измерения.В случае обрыва материала при намотке датчик 17 обрыва материала бло-. кирует измерение, устанавливая в Оф триггер 16.Обнуление всей схемы производится выходным импульсом Формирователя 15 15 импульса сброса, фиксирующего окончание второго этапа измерения. При этом обнуление блока 20 отсчета производится с задержкой, определяемой элементом 18 задержки. Элемент И 21 2 О открыт сигналом 1 ф с инверсного выхода триггера 24.В том случае, если на первом этапе цикла измерения (в режиме малых скоростей вращения) значение любого из числ Б или И окажется превышающим емкость счетчика 9 или 10, импульс переполнения счетчика через логический элемент 2-2 ИИЛИ 22 вызывает.срабатывание триггера 24 в состояние 1. Выходы триггера управ- Зо ляют прохождением через логический элемент 2-2 ИИЛИ 23 на входы элементов И 7 эталонной частоты. Состояние О триггера 24 соответствует прохождению в качестве эталонной непос редственно выходной частоты генератора 8, состояние 1 триггера 24 соответствует поступлению на входы элементов И 7 частоты с выхода делителя 25. 40Такимобразом, при срабатываниитриггера 24 на входы элементов И 7 поступает эталонная частота, уменьшенная в К раз, где Кд - коэффициент деления делителя 25.Срабатывание триггера 24, кроме 4 того, вызывает генерирование импульса сброса на выходе связанного с его единичным выходом формирователя 15 импульса сброса, что позволяетвозвратить всю схему, кроме блока 20, Я в исходное состояние. Цепь подачи импульса сброса на блок. 20 отсчета в этот момент заблокирована по входу элемента И 21 сигналом Оф с инверсного выхода триггера 24. 55После обнуления .схемы автоматически вновь начинается первый этап работы с выработкой значений М и Н 8, уменьшенных в К разЕсли при этом счетчики не переполняются, первыйэтап заканчивается нормально, разблокируется стробирующий элемент И 13 и первый его выходной импульс устанавливает триггер 24 в состояние О, элемент И 21 разблокируется,и цикл измерения доводится до конца с записью в блок 20 отсчета результата измерения. Как видно из выражений (3) и (4),одновременное уменьше- ние в К раз значений Ив и Ир не отражается на измеряемом значении текущего рздиуса.Блокировка элементов И логического элемента 2-2 ИИЛИ 22 по выходам триггеров 6 необходима во избежание ложного срабатывания при обнулении устройства.Таким образом, диапазон рабочих скоростей может быть расширен в Кд раз.формула изобретенияИзмеритель текущего значения радиуса рулона, содержащий импульсные датчики оборотов ведущего вала и рулона, два входных формирователя, каждый из которых состоит из 1)-триггера, С-вход которого соединен с выходом соответствующего датчика, И 8-триггера, инверсный выход которого соединен с 0-входом П-триггера, и элемента И, первый вход которого соединен с единичным выходом О-триггера, а выход - с Я-входом ВЯ-триггера, стробирующий элемент И, два входа которого подключены к инверсным выходам Д-триг" геров входных формирователей, делитель частоты, вход которого подключен к выходу стробиоующего элемента И, два. счетчика, входы которых подключе ны к выходам элементов И входных Формирователей, два преобразователя код-частота, информационные входы которых подключены к информационным выходам счетчиков, а выход второго из них - к третьему входу стробирующего элемента И, генератор эталонной частоты, выход которого подключен к управляющим входам преобразователей код-частота, формирователь импульса сброса, выход которого подключен к входам сброса счетчиков и К-входам триггеров входных Формирователей,а вход подключен к выходу делителя частоты, триггер управления, первый й-вход которого подключен к выходу формирователя импульса сброса, датчик обрыва, выход которого подключен ко второму В-входу триггера управления, элемент задержки, элемент И управления, первый вход которого подключен к выходу первого преобразователя код-частота, а второй входов к выходу триггера управления, и блок отсчета, информационный вход которого подключен к выходу элемента И управления, а управляющий вход - к выходу элемента задержки, о т л и,- ч а ю щ и й с я тем, что, с целью расширения диапазона допустимых скоростей намотки рулона, он снабжен элементом Ипервый вход которого883649 Составитель В. НиколаевРедактор В. Лазаренко Техред С,Мигунова Корректор В. Бутяга каз 10204/61 Тираж 645 ВНИИПИ Государственного коми по делам изобретений и от 113035, Москва, Ж) Раушская на.) де 4/ ис лиал ППП Патент г. Ужгород, ул. Проектная,подключен к выходу формирователя импульса сброса, а выход - ко входу элемента задержки, первым элементом 2-2 ИИЛИ, первые входы элементов И которого подключены к единичным выходам 0 гтриггеров входных формирова 5 телей, а вторые входы- к выходам переполнения соответственно первого и второго счетчиков, вторым элементом 2-2 ИИЛИ, первый вход первого ,элемента И которого подключен к выходу генератора эталонной частоты, а выход подключен ко вторым входам элементов И входного формирователя, триггером, С-вход которого подключен к выходу первого элемента 2-2 ИИЛИ, В-вход подключен к выходу стробирую щего элемента И, единичный выход подключен к первому входу второго элемента И второго элемента 2-2 ИИЛИи к управляющему входу формирователяимпульса сброса, а инверсный выход -ко второму входу первого элемента Ивторого элемента 2-2 ИИЛИ и ко второму входу элемента И, и делителемэталонной частоты, вход которого подключен к выходу генератора эталоннойчастоты, а выход - ко второму входувторого элемента И второго элемента2-2 ИИЛИ. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР619781, кл. С 01 В 7/04, 19782. Авторское свидетельство СССР
