Устройство для макетирования трубопроводов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1419232
Автор: Шамонин
Формула
УСТРОЙСТВО ДЛЯ МАКЕТИРОВАНИЯ ТРУБОПРОВОДОВ, состоящее из соединенных с возможностью угловых перемещений конструктивных элементов, отличающееся тем, что, с целью повышения технологичности изготовления макета и многократности использования устройства, конструктивные элементы выполнены из материала, обладающего остаточной деформацией, и объединены посредством соединяющих их парой диаметрально противоположных перемычек в полноразмерный трубопровод, на боковой поверхности которого выполнены парные диаметрально противоположные клиновидные вырезы, при этом каждая последующая пара перемычек и клиновидных вырезов сдвинуты на 90o относительно предыдущей пары.
Описание
Цель изобретения - повышение технологичности изготовления макета и многократности использования устройства за счет возможности придания ему сложных пространственных фоpм с одновременной фиксацией полученной формы.

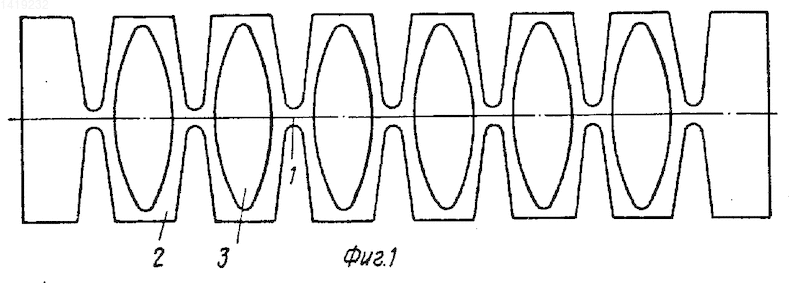

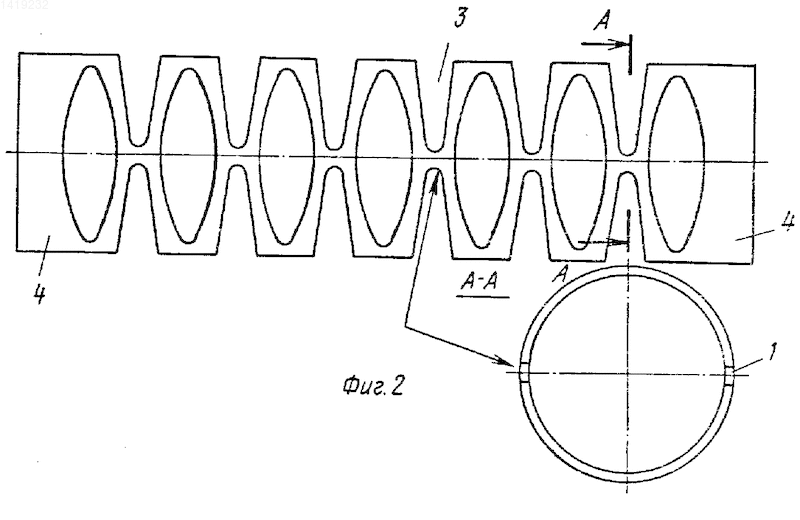

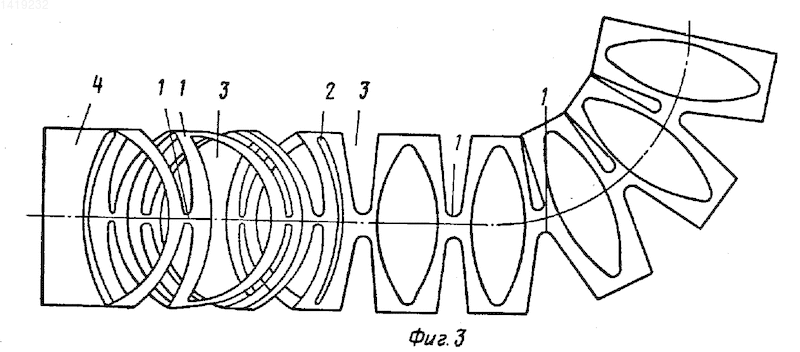

На фиг. 1 изображено устройство в исходном положении, вид сверху; на фиг. 2 - то же, вид сбоку, сечение А-А; на фиг. 3 - вид устройства в процессе макетирования.
Устройство состоит из соединенных между собой посредством пары диаметрально противоположных перемычек 1 конструктивных элементов 2, образующих полноразмерный трубопровод, снабженный на боковой поверхности двумя диаметрально противоположными вырезами 3. При этом каждая последующая пара перемычек 1 и вырезов 3 сдвинуты относительно предыдущей пары на угол 90о. Устройство на концах снабжено соединительными элементами 4 (ниппель или фланец) для присоединения к соответствующим ответным соединительным элементам агрегатов, узлам машин и механизмов (на чертеже не показанных). Угол клиновидных вырезов 3 и их шаг выбираются с учетом диаметра макетируемого трубопровода и допустимого радиуса его изгиба. Устройство выполнено из материала, обладающего остаточной деформацией. Преимущественно, для изготовления устройства используется пластичный материал, например алюминиевые сплавы AlMц, AlMg и т.д.
При макетировании один конец устройства присоединяют к соединительному элементу на агрегате и начинают деформировать в нужном направлении. При этом часть клиновидных вырезов 3 расширяется, а другая - складывается. Перемычки 1 играют роль самофиксирующихся шарниров, что обеспечивается их пластичностью. Устройство прокладывают до противоположной соединительной точки агрегата. Полученный макет трубопровода с соответствующей зафиксированной конфигурацией передается в производство для изготовления по нему реального трубопровода. Повторное использование устройства для изготовления нового макета обеспечивается приданием ему исходной формы.
Изобретение относится к машиностроению и предназначено для макетирования трубопроводов, прокладываемых в условиях стесненных объемов, например в технических отсеках летательных аппаратов. Цель изобретения - повышение технологичности изготовления макетов и многократности использования устройства. Для этого конструктивные элементы 2 устройства выполнены из материала, обладающего остаточной деформацией, и объединены посредством соединяющих их парой перемычек 1 в полноразмерный трубопровод, снабженный на боковой поверхности парными диаметрально противоположными клиновидными вырезами 3. При этом каждая последующая пара перемычек 1 и клиновидных вырезов 3 сдвинуты на 90° относительно предыдущей пары. 4 ил.
Рисунки
Заявка
4050603/08, 07.04.1986
Шамонин В. М
МПК / Метки
МПК: F16L 1/00
Метки: макетирования, трубопроводов
Опубликовано: 09.02.1995
