Трубопровод

1. ТРУБОПРОВОД, преимущественно для тепловых сетей, включающий металлическую трубу с теплоизоляционным покрытием из жесткого пенопласта и наружную неразъемную полимерную гидроизоляционную оболочку, отличающийся тем, что, с целью повышения механической прочности изоляции и упрощения технологии нанесения, наружная гидроизоляционная оболочка выполнена из эластичного вспененного термопласта, а теплоизоляционное покрытие - из термореактивного пенопласта заливочного типа.
2. Трубопровод по п.1, отличающийся тем, что гидроизоляционная оболочка выполнена из вспененного полиэтилена.

Изобретение относится к бесканальным теплопроводам и может быть использовано при нанесении тепло-гидроизоляции на трубы. Известна изоляция теплопровода, включающая теплоизоляционное покрытие и наружную гидроизоляционную оболочку, выполненную из пенополистирола типа ПСБ с кажущейся плотностью 60-140 кг/м³ и толщиной 20-40% от толщины теплоизоляционного слоя.
Недостатком пенополистирола ПСБ как наружной гидроизоляционной оболочки является сравнительно невысокая прочность его к ударным нагрузкам, не обеспечивающая надежность изоляционных слоев на трубах при погрузочно-разгрузочных работах и при перевозке, особенно на морозе.
Другой недостаток вытекает из технических трудностей и трудоемкости технологии: сначала на трубу надо наформовать в разъемной форме теплоизоляционный слой, а затем поместить конструкцию в другую разъемную форму большего диаметра и на поверхность теплоизоляционного слоя наформовать слой полистирольного пенопласта ПСБ.
Наиболее близким к изобретению по технической сущности и достигаемому эффекту является трубопровод с тепло- и гидроизоляцией, в котором в пространстве между гидроизоляционной неразъемной полимерной оболочкой и трубой помещена теплоизоляция из жесткого пенопласта.
Недостатком известной конструкции является невысокая механическая прочность монолитной гидроизоляционной оболочки из пластика, особенно при работе в условиях повышенных температур, и, следовательно, необходимость идти на повышение плотности теплоизоляции ради достижения нужной механической прочности. А это, в свою очередь, приводит к повышенному расходу материала для теплоизоляции. К недостаткам известного технического решения относится также сложность процесса нанесения теплоизоляции.
Целью изобретения является повышение механической прочности изоляции и упрощение технологии нанесения.
Эта цель достигается тем, что в известной конструкции, включающей металлическую трубу с теплоизоляционным покрытием из жесткого пенопласта и наружную неразъемную полимерную гидроизоляционную оболочку, последняя выполнена из эластичного вспененного термопласта, а теплоизоляционное покрытие - из термореактивного пенопласта заливочного типа.
Гидроизоляционная оболочка может быть выполнена из вспененного полиэтилена.
Целесообразно для гидроизоляции использовать эластичный вспененный термопласт плотностью 40-500 кг/м³. Толщину гидроизоляционной оболочки целесообразно выбирать в пределах 10-100% от толщины теплоизоляционного слоя.
За счет низкой теплопроводности материала гидроизоляционной оболочки из вспененного полиэтилена в кольцевом канале съем тепла с поверхности образующейся пены пенополиэтиленовой оболочкой незначителен, что позволяет вести процесс вспенивания и отверждения пены без подвода тепла извне.

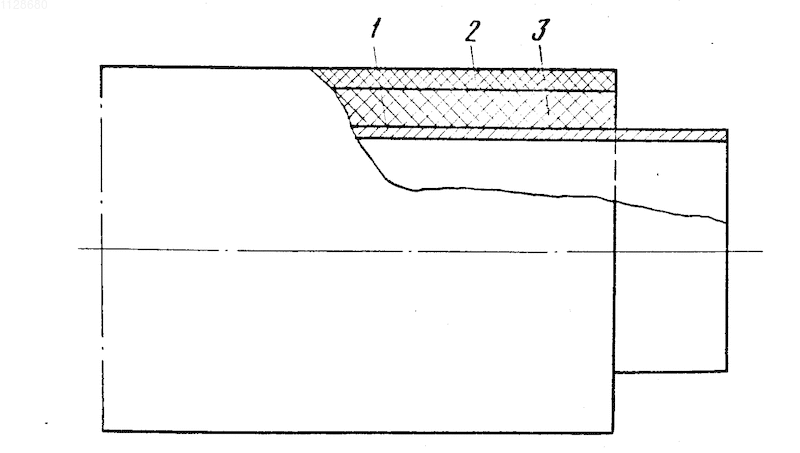

Изобретение поясняется чертежом.
Трубопровод состоит из стальной трубы 1, наружной гидроизоляционной неразъемной оболочки 2 из эластичного вспененного термопласта и теплоизоляционного слоя 3 из жесткого термореактивного пенопласта.
Изолированный теплопровод имеет повышенную прочность к ударным нагрузкам, поскольку наружный слой эластичного вспененного термопласта остается таковым даже при сильных морозах и надежно предохраняет от ударов и иных механических повреждений жесткий и хрупкий внутренний теплоизоляционный слой. Кроме того, эластичный вспененный термопласт, будучи хорошим гидрофобным водонепроницаемым материалом, обеспечивает конструкции надежную гидроизоляцию и, следовательно, снижает тепловые потери теплопровода за счет предотвращения попадания воды в теплоизоляционный слой.
Для нанесения изоляции жидкую вспенивающуюся композицию, включающую термореактивную смолу, например фенолформальдегидную, заливают в кольцевой канал между изолируемой трубой 1 и наружной гидроизоляционной оболочкой 2, например, через временные отверстия диаметром 20-40 мм в наружной оболочке, которые затем заделываются, например, сваркой или сплавлением. В кольцевом канале композиция вспенивается и отверждается без подвода тепла извне с образованием теплоизоляционного слоя 3.
Использование изобретения позволит снизить тепловые потери теплопровода, повысить надежность гидроизоляции, обеспечить демпфирующие свойства к ударным нагрузкам, значительно уменьшить трудозатраты и стоимость прокладки теплотрасс, получение тепло- и гидроизоляции на трубе осуществлять за один технологический прием, за счет использования комплексной изоляции снизить требования к физико-механическим свойствам жесткой теплоизоляции и, следовательно, снизить затраты полимерного сырья.
