Фланцевое соединение
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ФЛАНЦЕВОЕ СОЕДИНЕНИЕ, содержащее фланцы, болты, уплотнительную прокладку и демпфирующее устройство в виде осесимметричного упругого элемента, обжатого между фланцами, отличающееся тем, что, с целью упрощения изготовления и повышения ресурса, упругий элемент выполнен в виде отдельных прокладок, а на торцовой поверхности одного из фланцев со стороны стыка выполнены равномерно по окружности углубления, в которых размещены прокладки.
2. Соединение по п.1, отличающееся тем, что прокладка снабжена фаской.
3. Соединение по п.1, отличающееся тем, что углубления во фланце выполнены открытыми со стороны цилиндрической образующей фланца.
4. Соединение по п.1, отличающееся тем, что углубления выполнены в виде цилиндров с центрами, находящимися в теле фланца.
Описание
Цель изобретения - упрощение изготовления и повышение ресурса.

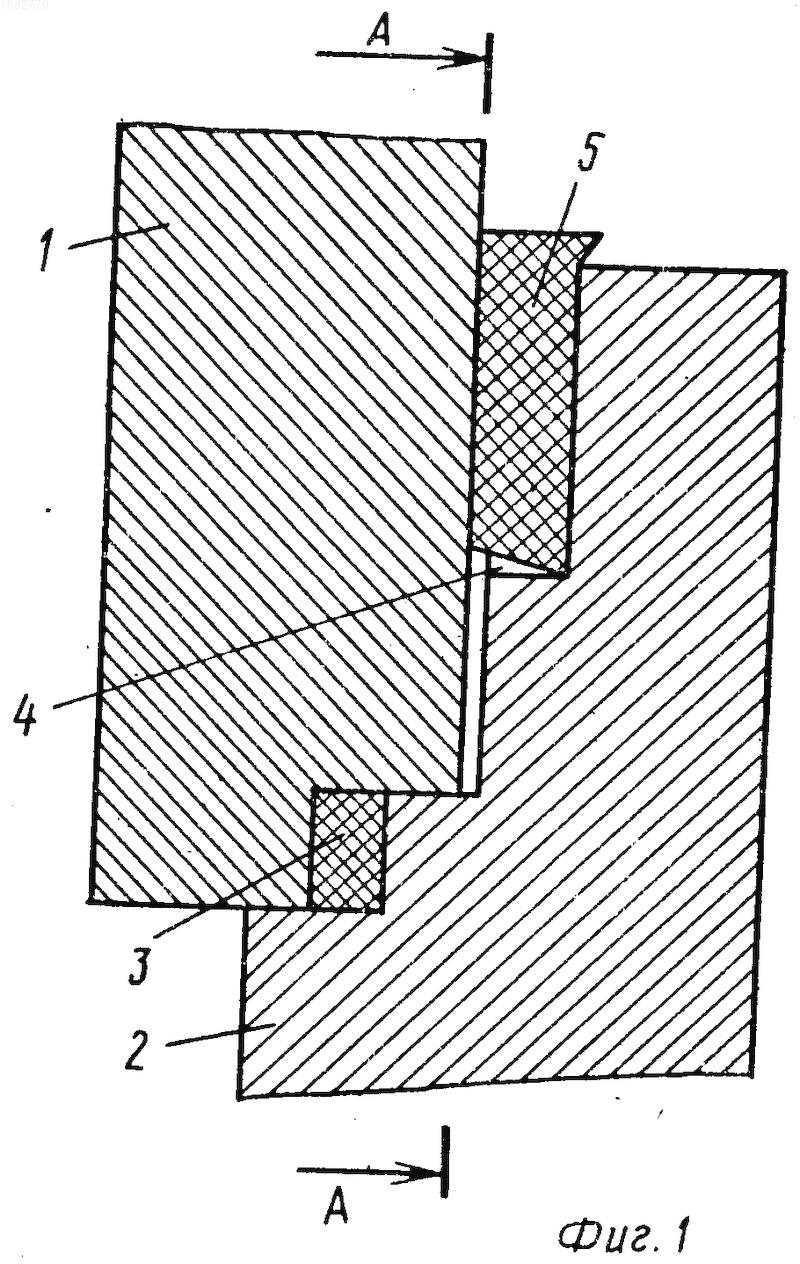

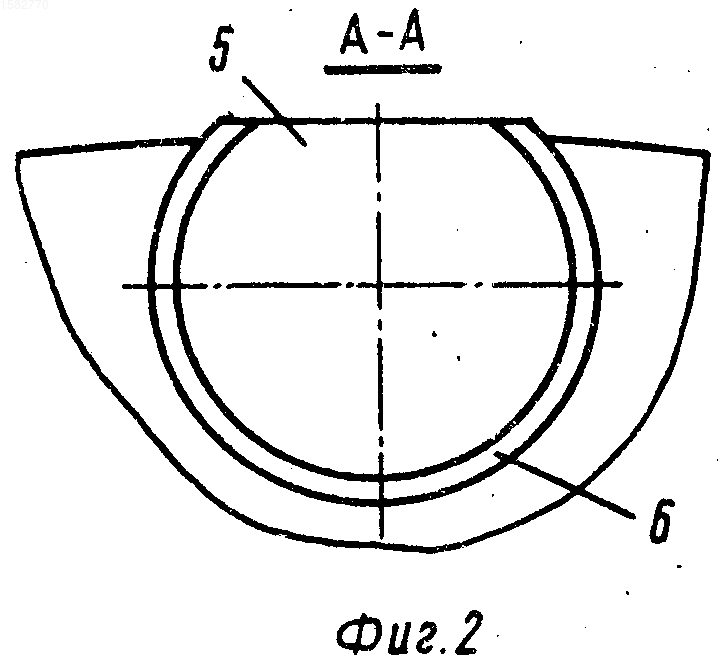

На фиг. 1 показано соединение в разрезе; на фиг. 2 - разрез А-А на фиг. 1.
Фланец 1 соединяется с фланцем 2 болтами. Между фланцами 1 и 2 находится уплотнительная прокладка 3. Во фланце 2 выполнены углубления 4, в каждое из углублений помещена прокладка 5 с фаской 6. Углубления 4 выполнены открытыми с наружной стороны. Кроме этого, углубления 4 выполнены в виде цилиндров с центрами, находящимися в теле фланца (фиг.2). Такое исполнение обеспечивает удобную установку и снятие прокладок 5, при этом гарантируется, что они выпадут из углублений 4 при сборке.
Работает фланцевое соединение следующим образом.
Обжатые между фланцами 1 и 2 прокладки 5 демпфируют вибрационные нагрузки и предохраняют от разгерметизации стык соединения с прокладкой 3. Поскольку прокладки 5 не занимают всей окружности, создается возможность сборки с контактом фланцев по торцам или с контролируемым между ними зазором, что обеспечивает точную центровку основного агрегата.
Изобретение относится к области машиностроения, а в более узком определении к герметичным соединениям, и может быть использовано для герметизации стыков в машинах типа компрессоров или насосов, подверженных действию вибрационной нагрузки. Цель изобретения - упрощение изготовления и повышение ресурса. Между фланцами 1 и 2 находится уплотнительная прокладка 3. Во фланце 2 выполнены углубления 4, в которых размещены прокладки 5 с фасками. Цилиндрические углубления 4 выполнены открытыми с наружной стороны с центрами, находящимися в теле фланца. 3 з.п. ф-лы, 2 ил.
Рисунки
Заявка
4403858/29, 05.04.1988
Кучинский В. Е, Попов И. К
МПК / Метки
МПК: F16L 23/16
Метки: соединение, фланцевое
Опубликовано: 30.09.1994
