Труба с внутренней пластмассовой оболочкой
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ТРУБА С ВНУТРЕННЕЙ ПЛАСТМАССОВОЙ ОБОЛОЧКОЙ, включающая концентрично расположенные на конце трубы и скрепленные с ними между собой перфорированные протекторную и защитную втулки, отличающаяся тем, что, с целью предотвращения разрушения пластмассовой оболочки при сварке труб, в зоне активного термического воздействия между внутренней поверхностью трубы и внешней поверхностью протекторной втулки, а также между ее внутренней поверхностью и внешней поверхностью защитной втулки выполнены кольцевые зазоры, заполненные электроприводным композиционным материалом с различной температурой плавления его компонентов.
2. Труба по п.1, отличающаяся тем, что в качестве композиционного материала используется сплав Вуда и алюминий в равном соотношении по объему.
Описание
Цель изобретения - предотвращение разрушения пластмассовой оболочки при сварке труб.

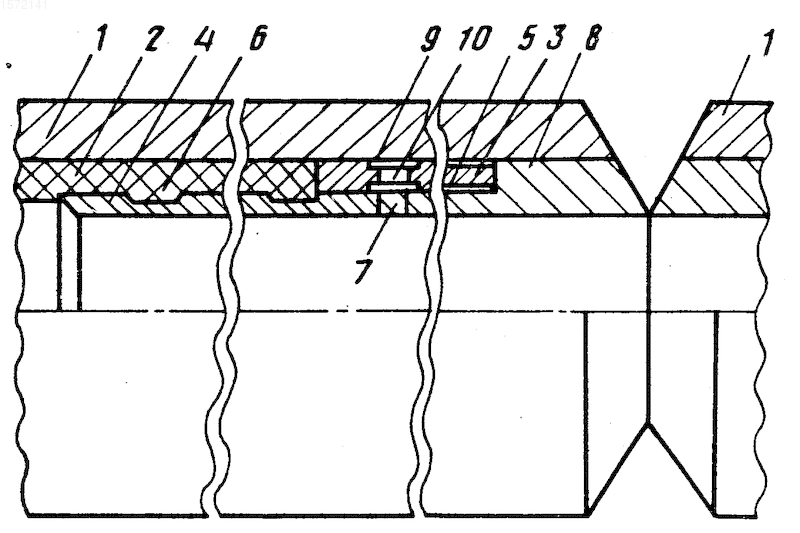

На чертеже изображена предлагаемая труба, продольный разрез.
Труба 1 с внутренней пластмассовой оболочкой 2 включает концентрично расположенные на конце трубы 1 скрепленные с ним и между собой перфорированные протекторную 3 и защитную 4 втулки. В зоне активного термического воздействия при сварке труб между внутренней поверхностью трубы 1 и внешней поверхностью протекторной втулки 3, а также между ее внутренней поверхностью и внешней поверхностью защитной втулки 4 выполнены кольцевые зазоры 5, заполненные электропроводным композиционным материалом с различной температурой плавления его компонентов, содержащим, например, сплав Вуда и алюминий в равном соотношении по объему.
Кроме того, защитная втулка 4 выполнена с кольцевыми проточками 6, отверстиями 7 и кольцевым наружным выступом 8, а протекторная втулка 3 выполнена с кольцевыми проточками 9 и отверстиями 10.
Труба работает следующим образом. Подготовленные металлические трубы 1 с внутренней пластмассовой оболочкой 2, протекторной 3 и защитной 4 втулками располагают соосно и сваривают между собой. При сварке в зоне активного термического воздействия концы труб 1, протекторная втулка 3 и защитная втулка 4 с кольцевым наружным выступом 8 нагреваются и нагревают композиционный материал в кольцевых зазорах 5. При этом легкоплавкие компоненты композиционного материала расплавляются и за счет теплового расширения и воздействия расширяющихся газообразных агентов заполняют кольцевые зазоры 5. Тугоплавкие компоненты композиционного материала образуют электропроводность полученных в зазорах 5 кольцевых элементов, которые имеют повышенную относительно первоначальной пористость. После сварки концы труб 1 охлаждаются естественным путем или принудительно. При этом стенки труб 1, втулок 3 и 4 механически воздействуют на материал зазоров 5, уплотняя его, а часть расплава растекается в разреженных при охлаждении газонаполненных зазорах сварного шва и частично заполняет их.
Таким образом, изобретение позволяет повысить теплопроводность трубы в зоне активного термического воздействия, ускорить отвод тепла и предотвратить разрушение внутренней пластмассовой оболочки трубы.
Изобретение может быть использовано в нефтедобывающей промышленности при сооружении трубопроводов для транспортирования технологических жидкостей. Цель изобретения - предотвращение разрушения пластмассовой оболочки при сварке труб. Труба 1 с пластмассовой оболочкой 2 содержит протекторную 3 и защитную 4 втулки и кольцевые зазоры 5, заполненные электропроводным композиционным материалом с различной температурой плавления его компонентов. 1 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4461900/29, 15.07.1988
Татарский государственный научно-исследовательский и проектный институт нефтяной промышленности
Кудряшов Н. Н, Загиров М. М
МПК / Метки
МПК: F16L 9/02
Метки: внутренней, оболочкой, пластмассовой, труба
Опубликовано: 15.11.1994
