Криогенный трубопровод

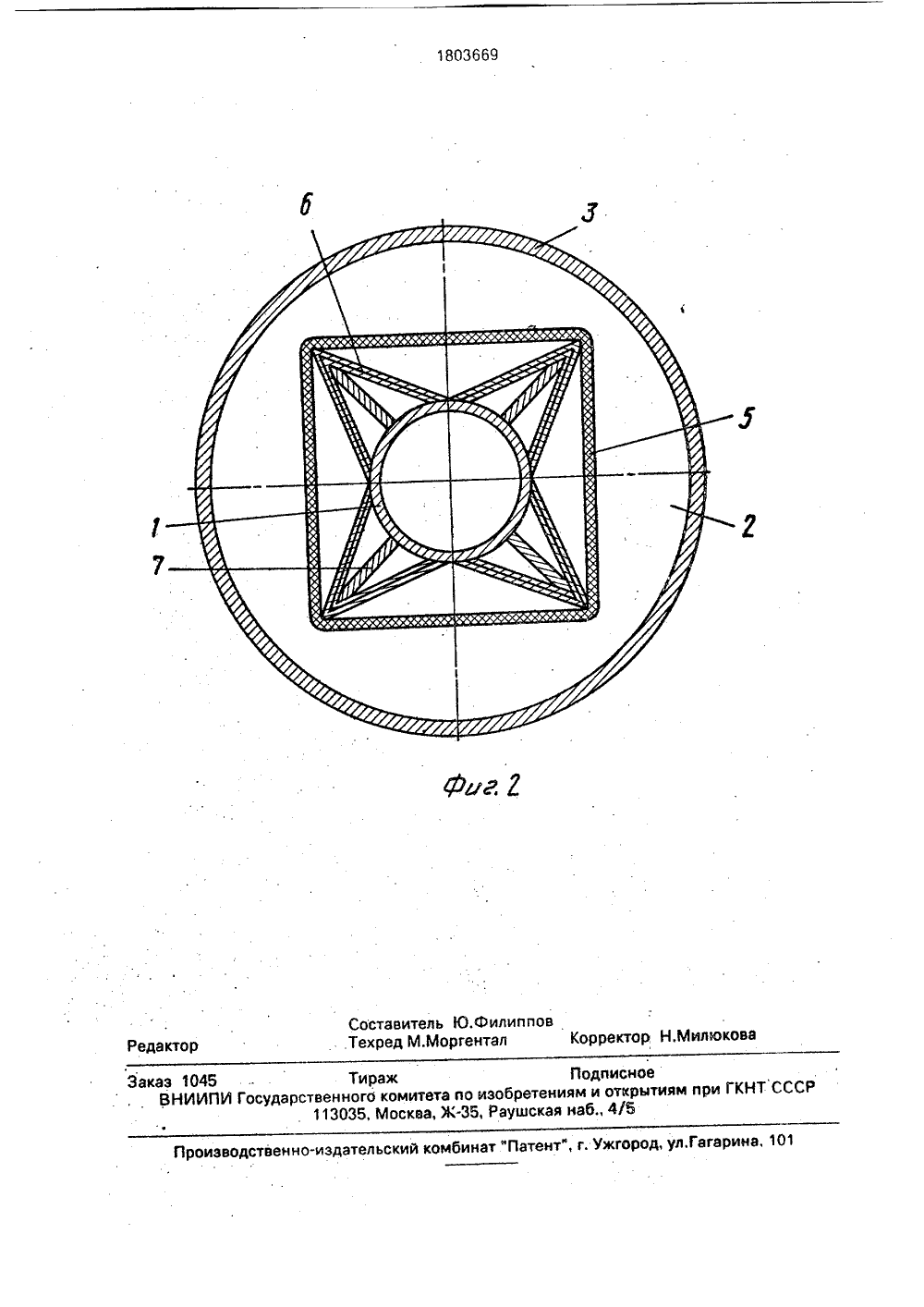

(51)5 Г 16 ОПИСА К АВТОРСКО Е ИЗОБРЕТЕНИЯ 3 ВИДЕТЕЛ ЬСТВУ 2водам с адсорбционными секциями, предназначенными для создания и поддержания вакуума в их теплоизоляционных полостях в процессе эксплуатации. Цель иэобретения - уменьшение времени достижения рабочего вакуума в теплоизоляционной полости достигается тем, что адсорбционная кассета на собственном трубопроводе 1 выполнена из набора выпуклых секций 6, а теплоизоляция 5 кассеты контактирует с секциями 6 в зоне их вершин. Каждая секция 6 может быть выполнена в виде полуцилиндра, составной из двух пластин, соединенных под острым углом, или снабжена продольным ребром, 3 з.п.ф-лы, 2 ил,тся к криогенной генным трубопроОк 1 О 1 ОСУДАРСТВЕННОЕ ПАТЕНТНОЕЕДОМСТВО СССРОСПАТЕНТ СССР 1(71) Балашихинское научно-производственное объединение криогенного машиностроения им,40-летия Октября(56) Авторское свидетельство СССРМ 494566, кл, Р 16 3 9/18,1974,Авторское свидетельство СССРМ 1702747, кл. Р 16 Е 9/18, 1988,Изобретение относится к криогеннойтехнике; а именно к криогенным трубопроводам с адсорбционными секциями, предназначенными для создания и поддержаниявакуума в их теплоизоляционных полостях в 5процессе эксплуатации,Цель изобретения - уменьшение времени достижения рабочего вакуума в теплоизоляционной полости,На фиг,1 представлен трубопровод с "0полуцилиндрическими секциями, в разрезе;на фиг,2 - поперечный разрез трубопроводас пластинчатыми секциями,Криогенный трубопровод содержитсобственно трубопровод 1, охватывающий его 15с образованием теплоизоляционной полости 2 кожух 3, закрепленную на собственнотрубопроводе 1 с тепловым контактом адсорбционную кассету из газопроницаемоговысокотеплопроводного материала, в стенках которой размещен адсорбент 4, и теплоизоляцию 5, охватывающую кассету,выполненную в виде набора выпуклых секций 6, закрепленных по образующим собственно трубопровода 1, причем 25теплоизоляция 5 контактирует с секциями 6в зоне их вершин. Каждая секция 6 выполнена либо в виде полуцилиндра, либо составной из двух пластин, соединенных другс другом под острым углом, Каждая секция 306 может быть снабжена продольным ребром7, закрепленным с тепловым контактом взоне вершины секции 6 и на собственнотрубопроводе 1.Криогенный трубопровод работает слеДующим образом,Теплоизоляционный полостью 2 вакуумируется внешней системой откачки до остаточного давления порядка 10 Пэ. Пособственному трубопроводу 1 подается криопродукт и происходит охлаждение собственно трубопровода 1 и секций 6адсорбционной кассеты, Вследствие высокой теплопроводности материала стенок секций 6 их охлаждение происходит быстро и одновременно интенсивно охлаждается адсорбент 4, поглощая газ изтеплоизоляционной полости 2, проникающий к адсорбенту 4 через каналы, образованные секциями 6, собственно трубопроводом 1 и теплоизоляцией 5, и через газопроницаемые стенки.Описанная конструкция криогенного трубопровода позволяет эффективно использовать всю поверхность газопроницаемых стенок, Это дает возможность обеспечить максимальную быстроту стачки теплоизоляционной полости и тем самым ускорить достижение рабочего вакуума в ней,Формула изобретения 1, Криогенный трубопровод, содержащий собственно трубопровод охватывающий его с образованием теплоизоляционной полости кожух, закрепленную на собственном трубопроводе с тепловым контактом адсорбционную кассету из газоп рон ицаемого высокотеплоп роводного материала с размещенным в ее стенках адсорбентом и теплоизоляцию вокруг кассеты, о т л и ч а ю щ и й с я тем, что эдсорбционная кассета выполнена в виде набора выпуклых секций, закрепленных по образующим собственно трубопровода, причем теплоизоляция выполнена контактирующей с секциями в зоне их вершин,2, Трубопровод по п,1, отл ича ю щи йс я тем, что каждая секция выполнена в виде полуцилиндра.3. Трубопровод по п,1, о т л и ч а ю щ и йс я тем, что каждая секция выполнена составной из двух пластин, соединенных друг с другом под острым углом,4. Трубопровод по п.1, о т л и ч э ю щ и йс я тем, что каждая секция снабжена продольным ребром, закрепленным с тепловым контактом в зоне вершины секции и нэ собственном трубопроводе,1803669 Реда кт НТ СС Гагарина 10 т", г. Ужго ои аз 104 ВНИИ Составитель Ю.ФилипповТехред М.Моргентал Корректор Н,Милюко Тираж ПодписноеГосударственного комитета по изобретениям и открытиям 113035,Москва,Ж, Раушская наб., 475 енно-издательский комбинат "П
