Номер патента: 1370417

Опубликовано: 30.01.1988

Авторы: Елисеев, Невежин, Остапчук, Спиглазов, Тверьянович

МПК: F28D 15/02

Метки: термосифон

...Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к теплотехнике, а Именно к теплопередающим устройствам.Цель изобретения - повьшение теплопередающей способности.На чертеже схематично показан общий вид термосифона.Термосифон содержит циркуляционный контур 1 с восходящей и нисходя щей ветвями 2 и 3 соответственно и соеди. няющей их в верхней части парлифтной трубкой 4. В восходящей ветви 2 расположен испаритель 5, а в нисходящей - конденсатор 6 и размещенный 15 под ним теплообменник-охладитель 7. Конденсатор 6 выполнен в виде кожуха 8, зауженного в нижней части, и проходящей внутри его перфорированной трубки 9. 20Термосифон работает следующим образом.При подводе тепла к испарителю 5...

Номер патента: 1359167

Опубликовано: 15.12.1987

Авторы: Елисеев, Сурмилов

МПК: B60K 15/10

Метки: средства, транспортного, энергетическая

...преобразователей 9 - 13 могут быть использованы, например, индукционные преобразователи. Кроме электролизера 5, карбюратор 2 соединяется также с основным топливным баком 20 с помощью топливопровода 21. При запуске двигателя и движении транспортного средства на выходе преобразователей появляются электрические напряжения, которые выпрямляются сглаживаются, суммируются и подаются на питание электролизера, в котором происходит бурное выделение кислородно-водородной смеси. При нажатии на педаль управления дроссельной заслонкой карбюратора эта смесь добавляется в горючую смесь основного топлива, активизирует процесс горения этой смеси и снижает расход топлива, 1 ил,ционные преобразователи. Кроме электролизера 5, карбюратор 2 соединяется также...

Номер патента: 1357687

Опубликовано: 07.12.1987

Авторы: Голованов, Елисеев, Уваров

МПК: G01B 5/16

Метки: внутренней, калибром, резьбы

...1, кронштейн 15 с отверстием 16, в котором расположен подпружиненный держатель 17. В держателе 17 выполнены параллельные оси калибра 7, направляющие 18, па которых установлен с возможностью перем ещения по ним подпружи пенный с двух сторон сегмент 19 с резьбовой поверхностью 20, обращенный к детали 12. Резьбовая поверхность 20 предназначена для взаимодействия с резьбой, выполненной на наружной поверхности детали 12. Наружная резьба на детали 12 по отношению к контролируемой внутренней резьбе имеет противоположное направление, Перемещение резьбового сегмента 19 по направляющим 18 ограничено упором 21, а перемещение каретки 4 ограничено упором 22.тов 24 и 23, что также свидетельствует о том, что контролируемая резьба детали 12...

Номер патента: 1357354

Опубликовано: 07.12.1987

Авторы: Елисеев, Малышева

МПК: C01G 39/00, C01G 41/00

Метки: вольфрама, молибдена, сульфохлоридов

..., д. 4/5Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 1 13573Изобретение относится к способам получения новых соединений сульфохлоридов молибдена и вольфрама состава МБ С 1, где М - Мо или И, которые5 могут быть использованы при синтезе сложных металлоорганических и комплексных соединений с каталитическими свойствами,Цель изобретения - получение суль- о фохлоридов молибдена и вольфрама, обладающих каталитическими свойствами.П р и м е р 1. Исходные соединения МоС 1 и БЬ Бэ, взятые в молярном соотношении, равном 3:2, с точностью 1 б взвешивания 4 10 фг по массе, помещают в ампулу и под вакуумом запаивают. Ампулу со смесью в течение 3 ч въщерживают при 120 С, При этом протекает промежуточная...

Номер патента: 1356115

Опубликовано: 30.11.1987

Авторы: Елисеев, Кондаков

МПК: H02H 7/10

Метки: импульсного, источника, нагрузок, параллельных, питания, состояний

...на соответствующих С-входах этих триггеров. Действительно, на Р-входе триггера 15 присутствует напряжение с уровнем "0" (фиг. 3 з) сразу после разряда накопительного конденсатора 3 на первую разрядную цепь 4 (см.1, фиг. 3), поступающее с прямого выхода порогового блока 10, поэтому в момент появления импульса (фиг, 3 д)ф на С-входе триггера 15 с второго выхода второго формирователя 12 импульсов состояние триггера 15 не изменя-. ется, В момент появления импульса (фиг. 3 е) на С-входе триггера 16 с первого выхода второго формирователя 12 импульсов Э-вход этого триггера находится под воздействием напряжения О (Фиг, 3 и) с инверсного выхода порогового блока 10.При поступлении на С-вход триггера 17 импульса (фиг, 3 к) с выхода первого...

Номер патента: 1355331

Опубликовано: 30.11.1987

Авторы: Елисеев, Зубов, Маслов

МПК: B21D 43/00

Метки: перемещения

...опирается навыступ якоря 13 электромагнита 1,2,таким образом каретка 4 надежно зафиксирована в первой рабочей позиции,30Схват 16 промьцпленного робота укладывает деталь (.заготовку) 8 на стержни7 и опорную площадку 6 каретки 4.После чего по команде датчиков (не,показаны), установленных, например,на 35самом схвате 16, подается сигнал ввиде импульса тока одновременно в катушки 21-33 и обмотку соответствующего электромагнита 12; электромагнит12 срабатывает, его якорь 13 втягива ется и освобождает задний ограничитель 11, установленный на каретке 4,тем самым выдается разрешение на движение каретки.При прохождении тока по катушке 2145ее магнитное поле воздействует намагнитную часть 29 якоря и якорь быстро втягивается внутрь катушки,...

Номер патента: 1354076

Опубликовано: 23.11.1987

Авторы: Байбаков, Елисеев, Зубрилов, Косенко, Мордовин, Шарапов

МПК: G01N 21/78

Метки: ароматических, индикаторной, массы, паров, приготовления, углеводородов

...в печи при 650 С в течение 2 чи охлаждают. По указанной технологииприготовляют две навески.П р и м е р 2. Приготовление индикаторной массы известным способом.0,2 г пятиокиси ванадия растворяютв 100 мл концентрированной серной 25кислоты. Навеску силикагеля, обработанного по примеру 1, помещают вфарфоровую чашку и пропитывают3,5 мл приготовленного раствора пятиокиси ванадия. Затем массу поме- З 0щают в эксикатор и вакуумируют придавлении 50 мм рт,ст, в течение,10 мин. После этого вакуум снижают,массу сушат под электрической лампой мощностью 500-1000 Вт (температура массы 40-50 С) в течение 6-8 ч,После сушки массу засыпают в стеклянные трубки внутренним диаметром2,5 мм (высота слоя 50 мм) с фиксацией массы в трубке тампонами изстекловаты...

Номер патента: 1353368

Опубликовано: 23.11.1987

Авторы: Головков, Елисеев, Кербиков, Конаныхин, Перевозников, Ухалова

МПК: A01J 25/13

Метки: прессования, сыров, форма

...уменьшить габаритные размеры Формы,Цель изобретения достигается засчет того, что трапециевидный шип 7закреплен не на корпусе 1 Форил, ана ободке 3 жесткости, в результатечего нагрузки, возникающие при прессовании сыров в корпусе Формы и вос 53368принимаемые устройством 4 для Фиксации разъема корпуса 1, передают черезтрапециевидный шип 7 на ободок 3 ."жесткости, толщина которого на много 6больше толщины перфорированного материала разъемного корпуса 1.Форма работает следующим образом.Берут Форму со стороны разъемакорпуса 1, трапециевидный шин 7 вводят в отверстие 6 и форма готова кзаполнению сырной массой и к прессованию, В конце прессования для нарушения Фиксации разъема корпуса 1 воз действуют на его стороны со сторонышипа 7 - внутрь...

Номер патента: 1029439

Опубликовано: 23.11.1987

Авторы: Валевич, Елисеев, Молчанова

МПК: A01N 59/26

Метки: большими, борьбы, песчанками, приманки

...цинка на фоне действия антикоагулянта свидетельствуето повышении чувствительности грызунов к токсическому действию фосфидацинка особенно в период максимального проявления интоксикации их организмов антнкоагулянтом, т.е, на 5 -7 день, после начала введения этихядов,П р и м е р 2, В Каршинской степи колонии больших песчанок обраба 4394тывали в двух вариантах: в первомварианте 77 хилых колоний, в которых обитало 416 больших песчанок,обработали сначала приманкой, содержащей 3% от массы зерна ратиндана, а через 6 - 7 дней - приманкой, содержащей 3% от массы, зернафосфид цинка, во втором варианте 77жилых колоний, в которых обитало475 больших песчанок, обработалисначала приманкой, содержащей 3% отмассы зерна зоокумарина, а затем через 5...

Номер патента: 1352542

Опубликовано: 15.11.1987

Авторы: Гладкий, Гнусин, Елисеев, Ерин, Кобыляцкий, Шевчик

МПК: H01F 27/26, H01F 3/10

Метки: магнитопровод, многостержневой

...по периметру расположены стержни 6,7 й8Поперечное сечение каждого ярма9, а также сечение каждого стержнявертикальной плоскостью 10 имеет вицшестиугольника - -образной Формы.Ярмам магнитопровода, предварительно навитым на оправку, и стержням,набранным из отдельных листовстали, придают л -образную форму(фиг. 2), и элементы магнитопровода располагают так, чтобы вогнутоеоснование и выпуклая вершина каждого стержня плотно стыковались соответственно с выпуклой и вогнутойповерхностями прямолинейных участков ярм (фиГ, 1). Угол М, выбирао оется в пределах 90ы180При указанной стыковке без увеличения активных сечений стержней иярм увеличивается площадь стыковойповерхности,что приводит к снижению намагничивающей мощности, Так,при наиболее...

Номер патента: 1351539

Опубликовано: 15.11.1987

Авторы: Елисеев, Салдаев

МПК: A01G 23/08

Метки: валки, деревьев, корнями

...для валки деревьев с корнями работает следующим образом.Транспортное средство 9 ведется в направлении подлежащих корчевке деревьев так, чтобы ось симметрии машины совпадала с осью ряда корчуемых деревьев. В этом случае ствол корчуемого дерева находится против середины ножа 3 для подрезки корней. Нож 3 вместе с рамой 1 опускают на поверхность корчуемого ряда, не доезжая до первого дерева на два-три метра. Включают ВОМ транспортного средства 9 привода конического редуктора 8 устройства 4 для отвода деревьев. При подъезде к дереву первым в работу вступает отклоняющая балка 2, которая, воздействуя гранью на ствол корчуемого дерева, наклоняет его от оси ряда.Так как отклоняющая балка 2 размещена на оси 1 О свободно, то при даль 5 10...

Номер патента: 1347103

Опубликовано: 23.10.1987

Авторы: Гладкий, Гнусин, Елисеев, Ерин, Кобыляцкий, Парсаданян, Шевчик

МПК: H01F 29/14

Метки: подмагничиваемый, трансформатор, трехфазный

...участками формы зигзага под углом 30 к боковым поверхностям (фиг. 7), При этом рекомендуется длина прямолинейного участка 3 2,540, где д - ширина сердечника. Концы стержней при этом, соприкасаются одноименными поверхностями (фиг, 5 и 6).Трехфазный подмагничиваемый трансформатор работает следующим образом.При подключении зажимов А, В и С (фиг. 8) к источнику трехфазного переменного тока подается равномерно распределенный по элементам магнитопровода магнитный поток, и выходные ЭДС, снимаемые с зажимов а, Ь и с, определяются коэффициентом трансформации. При подаче постоянного тока только в обмотки 15 подмагничивания, расположенные на стержнях 1 и 2, относящихся к первой группе фазы А, создается постоянная составляющая потоков, которая...

Номер патента: 1346538

Опубликовано: 23.10.1987

Авторы: Агранович, Елисеев, Кузнецов

МПК: B65G 47/71

Метки: перегрузочное

...валу 18 размецен диск 22 жестко связанный с цевочным колесом 19. Диск 22 (фиг. 4, 7 и 8) снабжен штифгами 23, размещенными по окружности. Диаметр этой окружности оольше или раве 25 30 35 40 45 50 55 наружному диаметру цевочного колеса по цевкам. Ось каждого штифта 23 находится в плоскости, проходящей через центр соответствующей цевки и цевочного колеса,1 Нтифть 23 установлены на рычагах 24, каждый из которых одет на ось 25. На осях 25 размещены флажки 26, связанные с пружинами 27. На диске 22 укреплены упоры 28. Штифты 21 и 23 направлены друг к другу.Перегрузочное устройство работает следующим образом.По команде с пульта подъемный стол 5 поднимается с грузом на заданный уровень, При достижении этого уровня вначале вступакт во...

Номер патента: 1345332

Опубликовано: 15.10.1987

Авторы: Елисеев, Малахова

МПК: H03K 17/62

Метки: коммутатор, релейный

...только 35 одной из ячеек релейной матрицы 1 Одновременно синхронизирующий сигнал и сигналы информационного кода поступают и фиксируются в блоке 5 индика" ции. При поступлении соответствующе го стробирующего сигнала один из коммутирующих элементов коммутирующего блока 2 размыкает цепь обмотки реле релейной матрицы 1, При отключении вобмотке реле наводится ЗДС самоиндук ции. Защитный диод релейной матрицы 1в этом случае образует контур для разряда тока ЭДС самоиндукции, возникший в обмотке реле релейной матрицы 1. При обрыве цепи защитного диода релейной матрицы 1 ЭДС самоиндукции и напряжение источника питания суммируются и прикладаваются к одному из коммутирующих элементов коммутирующего блока 2, ужесточая режимкоммутации. Зто приводит...

Номер патента: 1345054

Опубликовано: 15.10.1987

Авторы: Елисеев, Контиевский

МПК: G01B 9/02

Метки: децентрировки, интерференционное, линзы

...90, Призменный блок 8, 9 установлен одной из свободных граней кубпризмы 8 параллельно маске 7, причем ребра прямь.х углов призм 9 пересекают соответственно оптическую ось объектива б и ее зеркальное изображение, образуемое светоделительной граньюкуб-призмы под углами 90". Окуляр 10расположен на пути пучка, выходящегоиз куб-призмы 8 со стороны его второй свободной грани, таким образом,1что передняя фокальная плоскость окуляра посредством призменного блокаоптически сопрягается с плоскостьюмаски 7.Устройство работает следующим образом.При включении лазера 1 световойпучок через светоделительное зеркало2 направляется на поверхности центрируемой линзы 4. Отраженные от поверхностей линзы 4 два когерентныхволновых фронта разной кривизны...

Номер патента: 1342458

Опубликовано: 07.10.1987

Авторы: Елисеев, Салдаев

МПК: A01G 23/06

Метки: корчевателя, орган, подрезающий, рабочий

...сопряжены дугами радиусом 200 мм, образующими между собой 17-образную скобу, Толщина металла стоек 1 и 3 равна 25 мм, а плоского ножа 20 мм, На внешней стороне (применительно к стойкам 1 и 3) и тыльной стороне плоского ножа 2 Ч-образной скобы выполнены углубления 5 шириной 20 мм, глубиной 0,8 - 1,0 мм и длиной 60 мм.Образующие 5 расположены перпендикулярно к режущей кромке 4 стоек 1 и 3 и плоского ножа 2, На лицевых сторонах стоек 1 и 3 и плоского ножа 2 со смещением от режущей кромки 4 на 1,0-1,5 мм размещены круговые углубления 6 диаметром 50 мм и глубиной 0,8-1,0 мм, Круговые углубления 6 по отношению к углублениям 5 смещены на 25 мм, т,е, на половину шага размещения углублений 6,В процессе работы подрезающего рабочего органа...

Номер патента: 1339669

Опубликовано: 23.09.1987

Авторы: Елисеев, Зубов, Павельева

МПК: H01F 7/13, H01F 7/16

Метки: электромагнит

...выдвинутом якоре концы цилиндров1 О - 12 расположены ступенчато (фиг.2). Такое расположение обеспечивает большую интегральную силу внутри рабочей зоны электромагнита, чтоспособствует повьппению КПД. Электромагнит, содержащий магнитопровод, стоп, втягивающую катушку, якорь, состоящий из полых телескопи 13Изобретение относится к электромагнитной технике и может быть использовано в устройствах привода различных исполнительных механизмов дляподачи рабочего инструмента или деталей, механизмах запрессовки, вальцовки и т.п.Целью изобретения является расширение эксплуатационных возможностейпутем увеличения хода якоря.На фиг,1 схематично изображенэлектромагнит в нерабочем положениис выдвинутым якорем; на фиг.2 - тоже, якорь втянут в...

Номер патента: 1339411

Опубликовано: 23.09.1987

Авторы: Елисеев, Коршунов, Кучернюк

МПК: G01G 17/06

Метки: весового, газожидкостной, продукции, учета

...85 т. 20При достижении сигналом тензометрических весов 9 значения, соответствующего весу 85 т (для рассматриваемого примера уставок), замыкается контакт 21.2 регистрирующего прибора 25 21, через который поступает сигнал на второй вход четвертой схемы ИЛИ 31, а с выхода этой схемы через усилитель 37 мощности - на реле.33, которое срабатывает и самоблокируется З 0 через контакт 33.2, подключенный к второму входу схемы И 32. Реле 33 открывает клапан 7, через который производится опорожнение емкости 3.35Одновременно через контакт 33.1,подключенный к схеме ИЛИ 22, подается сигнал на схему И 23, Если при этомзакрыты клапаны 6 и 5, то сигнал проходит через схему И 23 и усилитель 4034 и включает реле 24, открывающееклапан 4, Начинается...

Номер патента: 1338809

Опубликовано: 23.09.1987

Авторы: Елисеев, Салдаев

МПК: A01G 23/06

Метки: корчевателя, орган, рабочий

...стойки 1, 11-образный нож 2 и корчующие зубья 3. На. - клонные стойки 1 закреплены на балках 4 рамы орудия с помощью болтов 5, Срез болтов 5 исключается кольцевыми упорами 6, размещенными в отвер. стиях наклонных стоек 1 и сварными швами, соединенными с балками 4.Нож 2 со стойками 1 связан двумя парами кольцевых упоров , соединенных сварными швами с ножом 2 и размещенных в отверстиях стоек 1. Винтами 8 стойки 1 стянуты с ножом 2. Корчующие зубья с наклонными стойками 1 соединены аналогичным образом. Наклонные стойки 1, нож,2, корчующие зубья 3 снабжены режущими кромками 9, Стыки в местах сопряжения наклонных стоек 1 и ножа 2 устраняются взаимным перекрытием режущих кромок 9. Угол заточки режущих кромок равен 20 , а задний угол ножа 1 и...

Номер патента: 1337207

Опубликовано: 15.09.1987

Авторы: Богусевич, Елисеев, Коротин, Чашкин

МПК: B23C 3/12

Метки: зачистки

...распорные кольца, Приводной вал 6 имеет цилиндрическое отверстие, расположенное по его оси, и два радиальных паза, в которых расположены рычаги 18 и 19, Рычаг 18 опирается непосредственно на упорный подшипник 20 и через него на зажимной диск 5, а рычаг 19 опирается на упорный подшипник 21 через пружины 22 и через них на зажимной диск 4. В цилиндрическом отверстии приводного вала 6 расположен зажимной винт 23, связанный резьбой с приводным валом 6 и втулкой 24, а через них - с рычагами 18 и 19, В торцовой части зажимного ми 4 и 5. Вращая зажимной винт 23 посредством ключа или рукоятки, перемещают его по резьбе относительно продольной оси приводного вала 6. При этом выступающая часть зажимного винта 23 давит на рычаг 18 и через...

Номер патента: 1337147

Опубликовано: 15.09.1987

Авторы: Елисеев, Ильин, Мамаев, Мартьянов

МПК: B06B 1/16

Метки: вибровозбудителей, дебалансных, подшипников, смазки

...жидкое масло под действием сил инерции поднимается вверх по внутренним поверхностям вибровозбудителя, осуществляя таким образом смазку подшипников,формула и з о б р е т е н н я 10 Способ реализуется следующим образом.В вибровозбудитель заливают жидкое масло, центр масс дебаланса рас полагают ниже центра масс вибровозбудителя и вращают вал до сообщения последнему круговых колебаний с ускорением более 1 О м/сПри круговых колебаниях вибровозбудителя вокруг неподвижной точки Составитель В.фадеевТехред Л.олейник Корректор М.Шароши Редактор Л.Пчолинская Тираж 437 Подписное ВНИИПИ Государственного комитета СССР по целам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Заказ 4075/10 Производственно-полиграфическое...

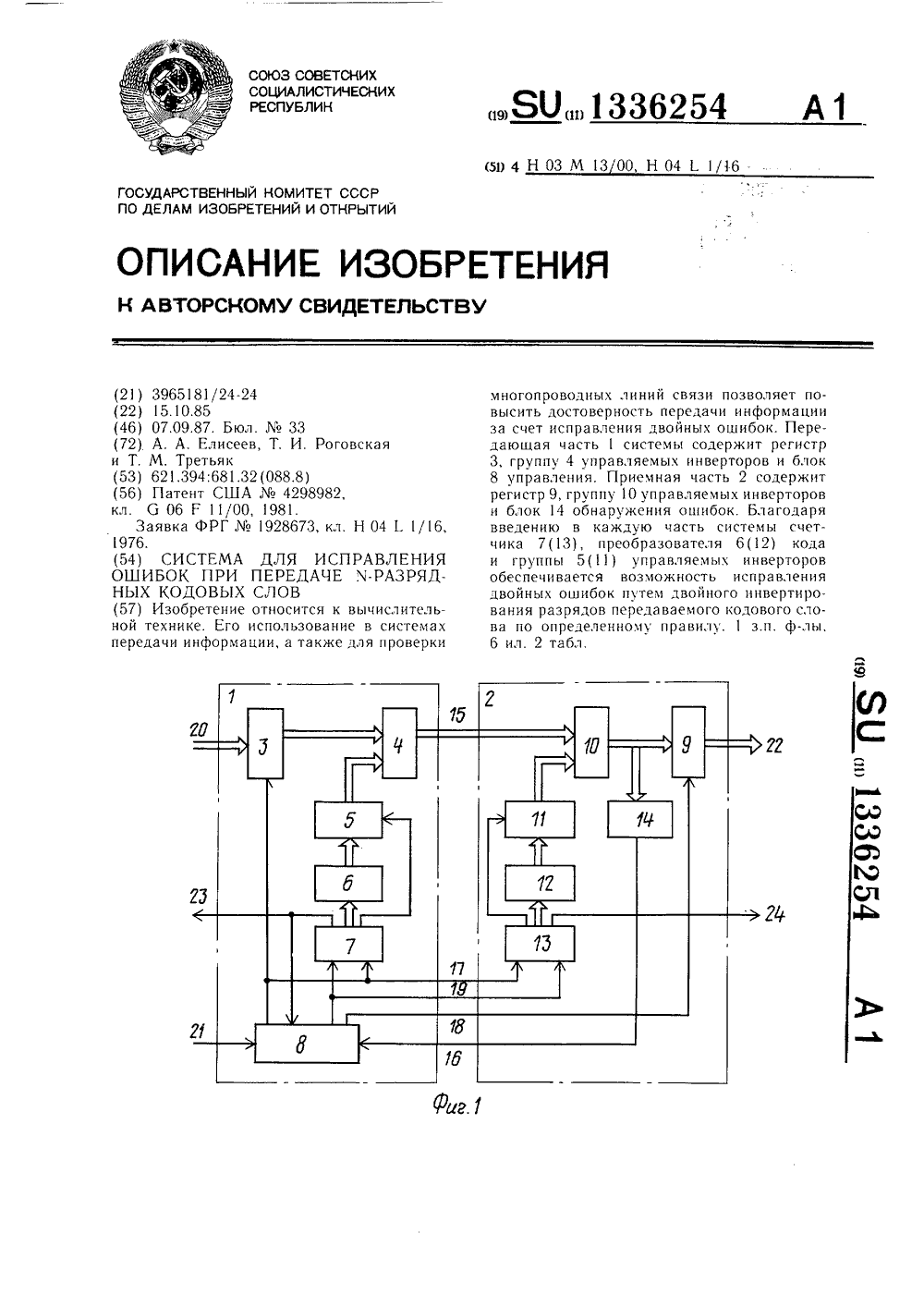

Номер патента: 1336254

Опубликовано: 07.09.1987

Авторы: Елисеев, Роговская, Третьяк

МПК: H03M 13/13

Метки: n-разрядных, исправления, кодовых, ошибок, передаче, слов

...исходного кода ошибки становятся корректируемыми, например, при передаче кода со значениями 01 или 10 в замыкающихся связях или связях с обрывом.Если в некотором такте возникает такая ошибка, на выходе 43 блока 14 формируется сигнал ошибки в течение всего времени, пока ошибка является некорректирующей, Сигнал ошибки поступает по линии 16 связи на управляющий вход 32 блока 8 управления, По первому импульсу опроса, сформированному на выходе 36 блока 8 управления, производится модификация на плюс единицу состояния счетчиков 7 и 13 и выработка на выходах групп 5 и 11 параметра перекодировки, задающего инверсию всех разрядов исходного кода. Если сигнал ошибки продолжает поступать на управляющий вход 32 блока 8 управления, то на выходе 36...

Номер патента: 1335738

Опубликовано: 07.09.1987

Авторы: Бочаров, Елисеев, Новик, Струтинский, Федорец

МПК: F15C 3/02

Метки: сопло-заслонка

...имеется цилиндрическое углубление 9 подобное и соосное торцу корпуса сопла Устройство работает следующим образом,30 Жидкость к соплуподводится по каналу 8, За счет гидравлического сопротивления канала сопла и щели между торцом корпуса сопла и заслонкой 3 в канале 8 формируется избыточ- ЗВ ное давление, пропорциональное расстоянию заслонки от торца сопла. В зависимости от перемещения заслонки 3 относительно корпуса сопла 1 изменяется гидравлическое сопротивление 40 щели, а следовательно, и давление в канале 8. В то же время жидкость под давлением из канала 8 по канавкам 6 подается в полость 5 на корпусе сопла При течении жидкости по каналу корпуса сопла 1 в узкой части канала давление падает. В щели между торцом корпуса и заслонкой 3...

Номер патента: 1335346

Опубликовано: 07.09.1987

Авторы: Богусевич, Елисеев, Соболев, Трофимов

МПК: B08B 9/023

Метки: зачистки, концов, труб

...угла а установлены параллельно оси держателя 1, а следовательно оси обрабатываемого изделия.Устройство работает следующим образом,Обрабатываемое изделие (трубу) зажимают в держателе 1. Разводят кронштейны 4 и 5 по направляющей 3 на нужную величину. Устанавливают рабо 46 2чие элементы 11 и 12 на обрабатываемое изделие, При этом корпуса 9 и 10 рабочих элементов 11 и 12 вращаются в вертикальной плоскости на осях 6 и 7, зафиксированных шплинтами 8, а ребра 13 и 14 двугранных углов автоматически устанавливаются в положение, параллельное оси обрабатываемого изделия, Затем сдвигают кронштейны 4 и 5, зажимая с нужным усилием обрабатываемое изделие рабочими элементами 11 и 12. Каждый чистящий элемент контактирует с обрабатываемымизделием...

Номер патента: 1335330

Опубликовано: 07.09.1987

Авторы: Елисеев, Мустафаев, Паничев

МПК: B07B 1/52

Метки: порошковых, просеивания

...Происходит просеива- , % ние порошка и раздельный вывод просеившейся и оставшейся крупной фракций. 3 ил.1335330ние и раздельный вывод из устройства просеившейся фракции в бункер 12 и оставшейся крупной фракции в бункер 13.Эксцентриситет валов 7 являетсяво время вращения ротора источником колебания. Поэтому щетки 8, закрепленные на валах , вибрируют, воздействуя на ситовую обечайку 2 с заданной амплитудой. Образующийся при этом вихревой поток способствует более интенсивному просеиванию порошка через ситовую обечайку 2, что повышает производительность устройства.Этому же способствует и то, чтопри колебании щетки взаимодействуют с поверхностью ситовой обечайки, очищая ее от налипшего порошка.За счет постоянно меняющихся точек контакта...

Номер патента: 1332213

Опубликовано: 23.08.1987

Авторы: Васильченко, Гроссман, Елисеев, Николаенко, Панов

МПК: G01N 27/02

Метки: концентрации, растворов

...ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ РАСТВОРОВ(57) Изобретение относится к электроизмерительной технике и может бытьиспользовано для контроля электропроводности жидких сред. Целью изобретения является повьппение точностиизмерений. Для этого один из токовыхэлектродов выполнен в виде замкнутойкамеры, заполненной образцовым раствором. В замкнутой камере установлены дополнительные токовый и потенциальный электроды. Через регуляторнапряжения дополнительный токовый род соединен с дополнительнымм генератора гармонических коий. Дополнительный потенциальлектрод соединен последовательосновнымпотенциальным электро 1 ил.13322 13 Составитель Ю.КапустинТехред М. Ходанич Корректор А.Обручар...

Номер патента: 1331829

Опубликовано: 23.08.1987

Авторы: Дроздович, Елисеев, Кульский, Непоп, Сайгак

МПК: C02F 1/00, C02F 1/50

Метки: вакуумный, хлоратор

...вакуумныйхлоратор; на фиг. 2 - узел 1 нафиг. 1,. Вакуумный хлоратор состоит изэжектора 1, соединенного под прямымуглом с корпусом 2 предохранительного клапана, внутри которого установлена.корончатая опора 3 с размещенным на ней конусным поплавком 4.Корпус с одной стороны трубопроводом5 соединен с измерителем 6 расходахлоргаза и через запорно-регулирующий вентиль 7 с источником 8 хлора,Другая сторона корпуса закрыта крьппкой 9, в которой размещено седло 10с отверстием 11, оборудованным запорно-регулирующим органом 12, В седле установлен конический золотник13, верхняя часть которого выполнена с выемкой 14.Хлоратор работает следующим образом.Газообразный хлор из емкости схлором через запорно-регулирующийвентиль 7 поступает в...

Номер патента: 1330135

Опубликовано: 15.08.1987

Авторы: Волкова, Елисеев, Мордвинова, Музафарова, Тихонов

МПК: C07F 7/21, C08G 77/04

Метки: качестве, мономера, олигоорганоциклосилсесквиоксаны, полимеров, синтеза, термостойких

...хлориона в промывных водах (реакция сраствором нитрата серебра), Эфирныйслой отфильтровывают до прозрачности, из фильтрата отгоняют эфир. Остаток вакуумируют до постоянной массы,получают 6,50 г (86,5 Х) олигофенилНайдено, 7.: С 49,0; Н 3,1; Бх 18,9; ММ 1125.Вычислено, 7: С 49,2; Н 3,1; Бд 19,2; ММ 1171.В хроматограмме олигомера.имеется один .пик, соответствующий вычисленному значению молекулярной массы. ПМР-спектры и ИК-спектры олигомера, а также дифрактограмма его полностью 1 О идентичны таковым для олигомера, полученного по методике примера 1.П р и м е р 3. Синтез олигофенил(метил)циклосилсесквиоксана (16).Прибор и методика выполнения син теза аналогичны описанным в примере 1. Из 1,00 г фенилтригидроксисилана в 20 мл ацетона,...

Номер патента: 1328721

Опубликовано: 07.08.1987

Авторы: Арутюнян, Елисеев, Калинин, Комаров

МПК: E21B 25/18, G01N 1/10

Метки: донных, отбора, проб

...При перемещении пробоотборника 7 и поршня 5 в полости цилиндра за поршнем 5 образуется разрежение и жидкость из внутренней полости пробоотборника 7 через отверстие Ь перетекает в запоршневую полость, при этом объем Ъ 2 выбирается равным объему запоршневой полости.Вследствие принудительного перемещения воды из полости пробоотборника 7 1 О отбор пробы осуществляется как за счетвнедрения пробоотборника 7 в грунт, так и за счет всасывания грунта в полость пробоотборника. В конце рабочего хода штока 6 и перемещения пробоотборника 7 отверстия д в корпусе, цилиндра 1 совмещаются с газовой полостью за штоком 6, а отверстие с в нижней части корпуса цилиндра - с отверстием а в поршне 5.Г 1 ри этом газы из полости за штоком 6 чсрез отверстие д...

Номер патента: 1328064

Опубликовано: 07.08.1987

Авторы: Добрынин, Елисеев, Клюкин

МПК: B22D 13/02, B22D 27/04

Метки: внутреннего, гильз, двигателей, литья, сгорания, центробежного, цилиндров

...2,42;марганца 0,65; серы 0,035; фосфораО, 11; хрома 0,37; никеля О, 16; меди0,49; титана 0,044; железо остальноеМодифицируют чугуны обеих партий в 25 эаливочно-дозировочном ковше ферросилицием марки ФСв количестве0,3% от массы обрабатываемого метал. ное устройство подается под давление2 атм. Проведен сравнительный металло- графический анализ отливок и готовых гильз обеих партий (таблица), Отливки, отлитые по существующей технологии, имеют во внутреннем слое на глубину припуска на мехобработку твердость чугуна 185-195 НВ, а твердость 50 чугуна на наружной поверхности 235255 НВ. Гильзы, изготовленные из отливок контрольной партии, после закалки ТВЧ имеют на рабочей поверхности твердость 38-42 НКС,ла и при температуре 1380 С заливают З 0...
