Елисеев

Номер патента: 1163074

Опубликовано: 23.06.1985

Авторы: Василенко, Елисеев, Ковалев, Колесников, Медынцев, Соколенко, Турышев

МПК: F16H 1/00

Метки: волновая, передача

...и жесткое неподвижное звено, входящее в зацепление с соответствующими зубчатыми нарезками гибкого зве на 11.Недостатком известюй. волновой передачи является низкая :кинематическая точность.Цель изобретения -повышение кинематической точности.Указанная цель достигается тем, что в волновой передаче, содержащей ведущий вал со сдвоенным генератором волн, в котором плоскости максимальных радиусов кулачков генераторов волн установлены с угловым смещением одна относительно другой, гибкое звено с двумя зубчатыми нарезками и жесткое неподвижное звено, входящее в зацепление с соответствующими зубчатыми нарезками гибкого звена, зубчатые нарезки выполнены винтовыми и на жестком звене смещенными одна относительно другой в пределах шага винтовой...

Номер патента: 1162563

Опубликовано: 23.06.1985

Авторы: Браун, Гвадзабия, Елисеев, Казакевич, Потопалов, Рязанцев, Самохвалов, Тарасов, Христоев

МПК: B23K 33/00

Метки: конструкций, крупногабаритных, сварных

...с помощью ширины прорези, а также изменением общего числа прорезей 2.После подготовки шпангоута 1 произ"55 производят его стыковку со свариваеиой деталью, например с горизонтальным ребром 4 панели 5 (фиг, 3). Стыковку осуществляют на сварочной подкладке 6 при помощи зажимов 7, смонтированных на установочном кольце 8. При этом сварочная головка 9 установлена сверху под углом 30-90 к плоскости свариваемых деталей, После окончания сборки сваривают панель 5 со шпангоутом причем сварку криволинейного шва осуществляют только по прямым линиям, совпадающим с хордами секторов перемычек 3. Сварку начинают с центральной перемычки, а следующие сваривают последовательно, чередуя их с противоположных сторон, т.е. сначала сваривают перемычку...

Номер патента: 1160435

Опубликовано: 07.06.1985

Авторы: Елисеев, Изранцев, Кузьмин, Мишура, Яковлев

МПК: G06F 17/18

Метки: дискретных, классификации, сигналов, случайных

...коэффициенты а, в выраже 35 нии (3). Для определения принадлежности входного случайного процесса одному из К классов в предлагаемом устройстве используется ошибкапрогноза, которая равна разности49 между пришедшим сигналом и прогноззируемым значением процесса уп 1 Ь. уп+1 - уп+11. Сигнал ошйбки прогноза получен 4% на выходе блока 8.1-8.К вычитания.На первый вход блока 8 вычитания каждого канала поступает сигнал с выхода весового сумматора 7 своего канала классификации. На второй 56 вход блока 8 вычитания поступают сигналы с входа устройства; Сигнал ошибки прогноза возводйтся в квадрат в квадраторах 9.1-9,К. Возведенный в квадрат сигнал ошибки .прог- М ноза поступает на сигнальный вход коммутатора сигнала ошибки 10. 1-10.К, управление...

Номер патента: 1160296

Опубликовано: 07.06.1985

Авторы: Агеев, Елисеев

МПК: G01N 27/42

Метки: качества, цинка, электролита, электроосаждения

...собирают за время, в .течение которого через единицу площади поверхности анода проходит количество электричества, равное (4,2-21,0) 1 О А с/мф .Электрохимическое восстановление свинецсодержащего анода, покрытого в процессе предшествующего электролиза раствора сульФата цинка пленкой оксида свийца (1 Ч), происходит в соответствии со схемой 2, Н + РЪО +.Н БО 4 + 2 е = РЬБО 4 + й 2 2 Н + РЬБ 04 + 2 е = РЬ + Н 304 В дальнейшем., при электролизе пробы,анализируемого раствора на такомвосстановленном. аноде последовательно протекают реакции без газовыделения РЬ + Н 2804 - 2 е = РЬБО 4 + 2 Н РЬБО 4 + 2 Н аО 2 е= РЬОх + НЕБО+ +и лишь после создания плотной плевкиоксида свинца (1 Ч) на поверхностианода протекает основная реакцияэлектролиза...

Номер патента: 1159686

Опубликовано: 07.06.1985

Авторы: Антонова, Елисеев, Махов, Самохвалов, Царев, Черников

МПК: B21D 9/00, B21D 9/05

Метки: гибки, намоткой, станок, труб

...относится к обработкеметаллов давлением, а именно к изготовлению трубопроводов гибкой.Цель изобретения - повышение качества труб при гибке их со льдом вкачестве наполнителя.На фиг. 1 показана машина трубогибочная, вид сверху; на фиг. 2сечение А"А на фиг. 1,Машина трубогибочная содержитприводной шаблон 1 представляющийсобой сменный ролик, прижим 2, нажимную колодку 3, установленную на сулг)рф , механический привод, включа.ющий электродвигатель 5, редуктор 15не. прказан) .Вдоль оси ручья нажимной колодки 3установлено средство в виде холодильной камеры для размещения в нем за- .готовки, состоящие из кожуха б цилиндрической формы, трубопровода 7,охватывающего по незамкнутой спираликожух 6, теплоэащитного кожуха 8 икрышки 9....

Номер патента: 1157515

Опубликовано: 23.05.1985

Авторы: Елисеев, Контиевский, Шарипов

МПК: G02B 27/30

Метки: автоколлиматор, фотоэлектрический

...12 параллель ны плоскостям поляризации поляризаторов 6 и 7 при параллельности их линий раздела.Светоделительное зеркало 8 установлено между поляризаторами 6 и 7 2 з и призмой 9 с наклоном под угломк плоскости входного зрачка объектива 5 в плоскости, перпендикулярной главному сечению призмы, или в плоскости ребра прямого угла призмы.Для контроля призм с различными характеристиками светоделительноезеркало 8 снабжается механизмом для изменения его углового положения в плоскости, перпендикулярной глав-. ному сечению призмы.Фотоприемная и измерительная части автоколлиматора включают конденсор 15, фотоприемник 16, усилитель 17 рабочих сигналов, опорную ветвь, сосЮ тоящую из источника 18 света; неподвижного поляризатора 19 с плоскостью...

Номер патента: 1157135

Опубликовано: 23.05.1985

Авторы: Грачев, Елисеев

МПК: C23F 1/02

Метки: меди, основе, состав, сплавов, химико-механической

...и способствует сохранению режущих свойств абразивного наполнителяКроме того, синтанол является соеди" нением, легко поддающимся биологической очистке при обработке промстоков,Зкономический эффект предлагаемого изобретения за счет повышения производительности труда, улучшения условий труда, повышения качества обработки и обеспечения защиты окружающей среды составляет более 20 тыс.руб на одну работающую вибрационную машину.Содержание компонентов в растворе обеспечивающее оптимальные условия процесса обработки было подтверждено экспериментально. П р и м е р. Обработке подвергают партии латунных сепараторов подшипников 3608 Л и специальные образцы.Обработку производят на виброустановке ПР 355 Л в среде абразивного наполнителя ПТ 1012 на...

Номер патента: 1156843

Опубликовано: 23.05.1985

Авторы: Аграноник, Бахчеев, Бреус, Гавронский, Елисеев, Крупман, Моренко, Осипов, Сарычев, Селиванов, Сочнев, Чугунников

МПК: B22D 27/06, B22D 7/10

Метки: головной, слитка, смесь, утепления, части, экзотермическая

...материал являются наполните 45лями смеси. Однако их действие впроцессе формирования огарка несколько различается. Различия эти состоятв том, что шамотный порошок имеетотносительно высокую температуруплавления и препятствует. полномурасплавлению смеси,843 4 недостато ное количество шамотного порошка (менее 20%) приводит к полч чению жидкого шпака на поверхности металла, повышенной теплоотдаче с поверхности слитка и ухудшению макроструктуры слитка.Недостаточное количество инертного шлакового материала (менее 87) и избыточное количество шамотного порошка (более 357) приводит к формированию слишком рыхлого огарка, снижают его механическую прочность и являются причиной повышенных теплопотерь с поверхности слитка.Цинк, введенный в смесь в...

Номер патента: 1151417

Опубликовано: 23.04.1985

Авторы: Васильев, Елисеев, Шишов

МПК: B23Q 7/02

Метки: зажима, подачи

...положении, на фиг.6 -разрез В-В на фиг;1, подаватель врабочем положении на фиг. 7 - то же,подаватель в исходном положениина фиг. 8 - вид Г на фиг.4.Устройство содержит многопозиционный поворотный стол 1 с зубчатымприводом 2 на котором установленызажнмные приспособления 3 тиски) сзажимным подпружиненным элементом 4(губкой), силовой привод 5 тисков 3с горизонтальным клиновым элементом (клином) 6 (фиг.8) и вертикальным .7 и механизм 8 загрузки с подавателем 9.Зажимной,элемент 4 тисков 3представляет собой трехплечий рычаг, Плечо 0 посредством пальца 1 1и планки 12, образующих шарнир,соединено с горизонтальным клином 6силового привода 5 тисков н снабже"но регулируемым наконечником 13для восприятия усилия зажима черезповерхность 14...

Номер патента: 1148871

Опубликовано: 07.04.1985

Авторы: Елисеев, Коршиков, Марченко, Пухов, Соломенцев, Тепер

МПК: C21B 9/02

Метки: воздухонагреватель

...расположением выходного участка носка горелки в зоне с температурой 800-900 С по условиям стабильного воспламенения смеси доменного газа и воздуха. Верхний предел отношения высоты камеры горения к диаметру выходного сечения носка горелки (8) определяется условиями, обеспечивающими полное сгорание топлива в камере горения до выхода газообразных реагентов в подкупольное пространство.Иа фиг. 1 изображен воздухонагреватель, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 2Воздухонагреватель содержит насадку 1, охватывающую центральную камеру 2 горения и ее основание 3 и соединенную вверху с подкупольным пространством 4, а внизу с кольцевым коллектором 5. Центральная камера 2 горения, расположенная вверху...

Номер патента: 1145965

Опубликовано: 23.03.1985

Авторы: Елисеев, Локш

МПК: A01K 39/01

Метки: кормушка

...делители корма, в верхней части продольных стенок бункера по вертикали выполнены отверстия, а ограждение каждого кормового желоба в верхней части снабжено кронштейнами, установленными с возможностью их фиксации в отверстиях продольных стенок бункера. Кроме того, угловой делитель корма жестко закреплен наторцовых стенках бункера, а величина егоугла меньше угла естественного откоса корма.На фиг. 1 изображена кормушка, общийвид; на фиг. 2 - сечение А-А на фиг. 1;на фиг. 3 - кормушка в положении очистки,Кормушка содержит бункер 1 с отверстиями 2, расположенными вертикально 45друг над другом в верхней части его продольных стенок 3. К торцовым стенкам 4бункера жестко прикреплены опоры 5, накоторых установлены оси 6 кормовых желобов 7,...

Номер патента: 1144100

Опубликовано: 07.03.1985

Авторы: Доля, Елисеев, Захарова, Кириченко, Шепелева

МПК: G06F 13/00

Метки: ввода-вывода, интерфейса, регистратором, сопряжения

...образом.В исходном состоянии все регистры и счетчики сброшены. Задающий генератор 29 формирует серию, поступающую в таймер 5 для выработки значения текущего времени и синхронизиРующих серий.Оператор может задать либо режимзаписи состояний сигналов на шинахинтерфейса ввода-вывода в ячейки блока 8 по последовательно возрастающимадресам ячеек, либо режим документирования, в котором производится чтение записанной информации из блока 8и распечатка ее в виде таблицы на бумаге регистратора 13,В режиме записи (фиг. 5 и 7) сигналы идентификации из интерфейса ввода-вывода поступают на первый вход схемы 3 сравнения через информа" ционный вход 1, а на второй фвход схемы 3 сравнения подается информасция с выхода регистратора 2. По се-рии,...

Номер патента: 1071003

Опубликовано: 28.02.1985

Авторы: Александров, Бубнов, Елисеев, Капканщиков, Лучина, Пэрн, Тедеев

МПК: E21B 43/28

Метки: блоков, выщелачивания, ископаемых, подземного, полезных, рудных

...расходуемых на пустые породы, герметизирующие камеры.Наиболее близким по технической сущности и достигаемому результату к изобретению является способ подземного выщелачивания полезных ископаемых из рудных блоков, включащций проведение подготовительных и нарезных выработок, отбойку и магазинирование руды в камерах, сооружение горизонтальных или слабонаклонных оборудованных перфорированными трубами оросительных скважин в замагазинированной руде у кровли камер, причем оросительные скважины бурят из полевых штреков через неразрушенную породу, подачу в эти скважины выщелачивающего раствора и сбор продуктивного раствора в нижней части камер 2 .Недостатком этого известного способа является низкая надежность оросительных скважин, которые...

Номер патента: 1142699

Опубликовано: 28.02.1985

Авторы: Дубинский, Елисеев

МПК: F22G 5/12

Метки: пароподготовки

...его конструкции.Известно также устройство пароподготовки, содержащее установленный на трубопроводе подвода пара в теплообменник эжектор, расширитель, соединенный с теплообменником лини ей отвода конденсата, к которой подключена приемная камера эжектора 121.Недостатком известного устройства является низкая эффективность ЗО использования теплоносителя, обусловленная недостаточным использованием тепла высокотемпературного конденсата.Цель изобретения - повышение35 .эффективности работы. 3 пароструйный компрессор 6, приемнаякамера которого соединена с верхнейчастью расширителя 4. Устройство пароподготовки, кроме того, содержитсоединяющую линию 5 отвода конденсата с приемной камерой эжектора 3,линию 7 и линию 8, соединяющую приемную камеру...

Номер патента: 1140069

Опубликовано: 15.02.1985

Авторы: Волох, Елисеев, Машинский, Сапрыкин

МПК: G01V 1/00

Метки: местоположения, наблюдения, сейсморазведке, точек

...луч 15 от источника звука до точки наблюдения 10, расстояние 4 между пунктом возбуждения 4 и точкой наблюдения 10.Способ осуществляют в следующей последовательности.На участке работ 1 с площадной расстановкой сейсмоприемников в точ10 гармонические сигналы, хлопушки, свистки, выстрелы иэ различных уст - ройств и т.п. Расположение источника звуковых волн на заданной высоте может быть осуществлено с помощью шеста известной длины, например 1-5 м . Для увеличения высоты возбуждения звуковой источник может даже помещаться на воздушном шаре, заполненном легким газом, с Фиксированной высотой подъема, ограниченной длиной удерживающего его шнура.Расположив дополнительные сейсмоприемники в пунктах возбуждения и регистрируя ими возбужцаемые коле...

Номер патента: 1138805

Опубликовано: 07.02.1985

Авторы: Елисеев, Мацуев, Петушков, Роговская

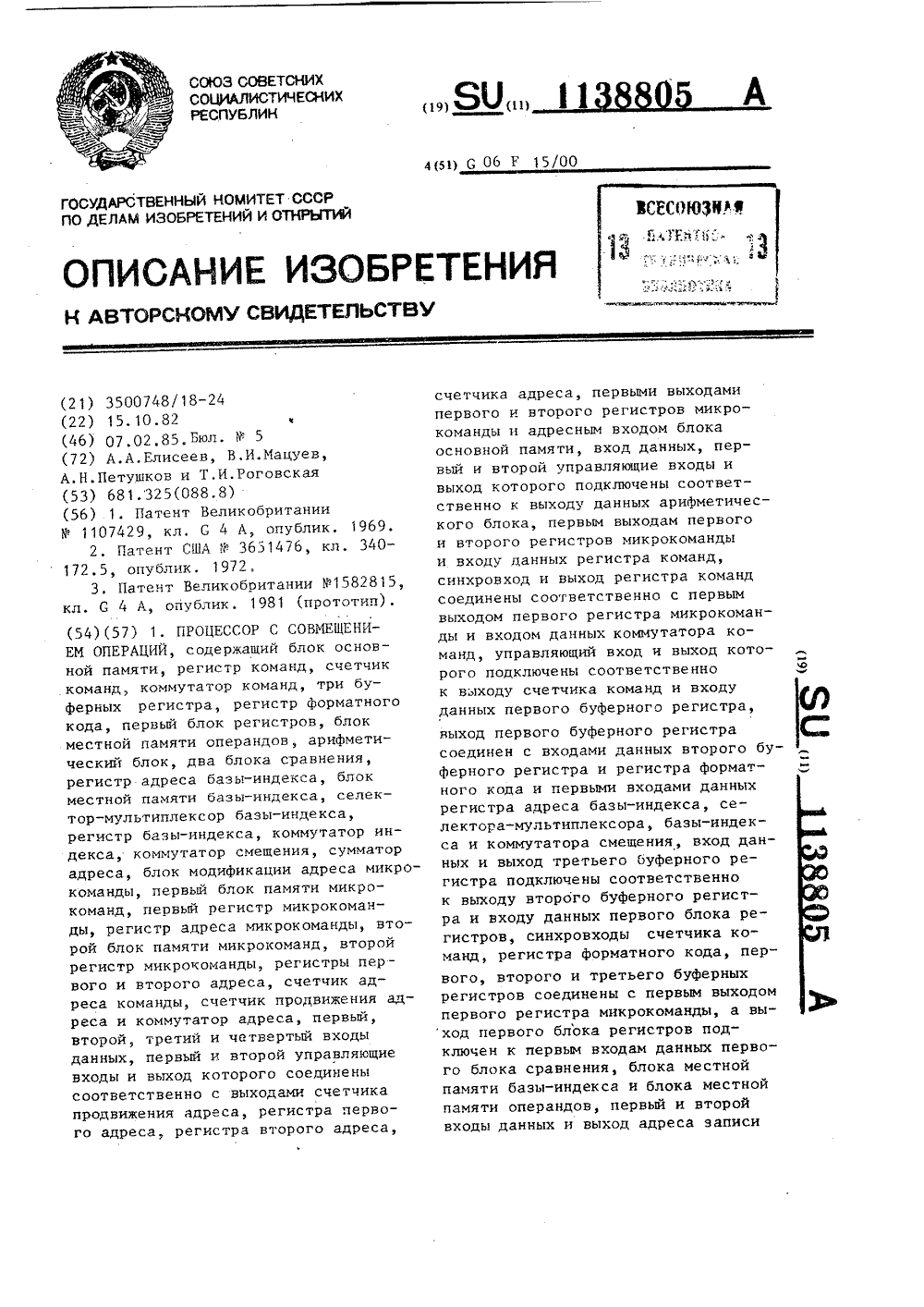

МПК: G06F 15/00

Метки: операций, процессор, совмещением

...микрокоманды цепочки совмещения КХ Формата во втором блоке 22 регистров сохраняются адрес базы для кома.ндь третьего уровня совмещения и адрес индекса для команды второго уровнясовмещения. Адрес базы для командывторого уровня совмещения хранитсяв регистре 19 адреса базы-индекса,Соответствуюшие признаки истинностихранятся в блоке 23 триггеров и в селекторе-мультиплексоре 18 базы-ин49 11388регистре хранятся два младших байтакоманды КХ формата, и форматныйкод следующей команды может быть выделен только после дополнительногопродвижения) в первую очередь выполняется загрузка форматного кода следующей команды из первого буферного регистра 30 в регистр 34 форматного кода, после этого в концетакта процессора выполняется продви...

Номер патента: 1138196

Опубликовано: 07.02.1985

Авторы: Елисеев, Соболев, Трофимов, Черныш

МПК: B07C 5/06

Метки: сортировочное

...вид; на Фиг. 2 - схема падения в сортировочное окно иэделия спредельным размером.Устройство содержит подающий 1 иприемный 2 конвейеры с приводнымироликами 3 и 4. Между конвейерамиимеется свободный от роликов интервал, образующий сортировочное окно.Под окном установлен лоток 5, на 96 3клоненный в сторону отводящего конвейера б, расположенного перпендикулярно приемному н подающему конвейерам. С противоположной от лотка 5 стороны отводящего конвейераустановлен жесткий упор 7. На приемном конвейере имеются стойки 8,на которых установлен на качающихся двуплечих рычагах 9 прижимнойребристый ролик 10. Двуплечие рычаги соединены со стойками посредством общей оси 11, а ребристый роликвыполнен приводным и может вращаться вокруг...

Номер патента: 1137137

Опубликовано: 30.01.1985

Авторы: Елисеев, Карпов, Самсонов, Широков

МПК: E01B 31/18

Метки: плетей, рельсовых, термообработки, укладкой

...с роликами.Предлагаемое устройство расположенона желез:юдорожном вагоне 1, внутри которого установлено энергетическое оборудование 2, состоящее из си ловой установки, нагревательно охлаждающих агрегатов и насосов, В нижней части вагона 1 между колесными 137 3парами установлены камеры 3, в которых находится рельсовая плеть 4. По торцам камер 3 расположены домкраты 5, за вагоном - механизм укладки 6.На вагоне установлены две камеры 3 по одной иад каждой плетью 4.Каждая термокамера 3 выполнена в виде емкости 7, соединенной посредством шарнира 8 с кронштейном 9, закрепленным на платформе вагона 1. С боковой стороны каждой камеры установлен привод перемещения 1 О емкости в вертикальной плоскости. Внутри термокамеры смонтирован насос 11 и...

Номер патента: 1136849

Опубликовано: 30.01.1985

Авторы: Елисеев, Паничев, Свансон

МПК: B07B 1/52

Метки: порошковых, просеивания

...в корпусе ситовую обечайку, расположенный в корпусемеханизм подачи материала, установленный в обечайке щеточный ротор,содержащий вал и щетки 21 . Однако данное устройство характеризуется низкой производительностьютак как щетки недостаточно интенсив",но воздействуют на просеиваемый Материал и не очищают поверхность сита,Целью изобретения является ловышение производительности за счет интенсивной очистки ситовой поверхности. Укаэанная цель достигается тем, что устройство для просеивания порош ковых материалов, включающее разме,щенную в корпусе ситовую обечайку, расположенный в корпусе механизм подачи материала, установленный в обечайке щеточный ротор, содержащий 40вал и щетки, снабжено радиальными направляющими, на которых...

Номер патента: 1134830

Опубликовано: 15.01.1985

Авторы: Елисеев, Трофимов

МПК: F15B 15/08, F15B 15/26, F16K 35/04 ...

Метки: пневмогидропривод

...в пневмоприводе цилиндр снабжен встроенным в него стаканом, наторцах которого выполнены плоскиескосы, и направляющим пальцем, ашток снабжен двумя направляющимишпонками, одна из которых установлена на наружной поверхности с возможностью взаимодействия с вспомо-.гательным поршнем, а другая - в отверстии, выполненном на нерабочемторце, с возможностью взаимодействия 60с направляющим пальцем, при этом наружные торцы сухарей выполнены с радиусом, равным радиусу внутреннейповерхности стакана, а скосы на укаэанных торцах выполнены плоскими. 65 На фиг,1 изображен пневмогидропривод, общий вид; на фиг.2 - разрез А-А на фиг,1, на фиг,3 - разрез Б-Б на фиг.1; на фиг,4 - вид В на фиг.2.Пневмогидропривод содержит цилиндр 1, в котором размещен...

Номер патента: 1134568

Опубликовано: 15.01.1985

Авторы: Будер, Гильмутдинов, Еганов, Елисеев, Кичигин, Кононов, Лукин, Маленко, Мустафин, Муханин, Николаев, Перлин, Туйбарсов, Цыганов, Шакунова, Шияпов

МПК: C08F 136/04, G05D 27/00

Метки: осушки, процессом, углеводородной, шихты

...8.Задание на регулятор соот ношения 7 поступает от УВМ 21. На УВИ 21 поступает информация с датчика 4 по расходу шихты (Ь ) и датчи 4568 4ка 6 по расходу пара (6), где последняя величина интегрируется за время цикла (Т-То) работы адсорбера(9 или 10) в режиме адсорбции, гдеТ - начальный момент переключенияадсорберов, Т - конечный момент цикла работы адсорбера в режиме адсорбции до насыщения При этом вычисляются затраты ну пар Зд по формулел л 1оТ где Ц - цена пара;текущее время,Далее шихта по трубопроводу 3подается на стадию тонкой очисткис адсорбером 9 или 10 в зависимостиот положения клапанов 11-14. Когдаклапаны 11 и 13 открыты, а клапаны 1818 и 14 закрыты, шихта подается вадсорбер 9 и далее по трубопроводу15 на полимеризацию. При...

Номер патента: 1133695

Опубликовано: 07.01.1985

Авторы: Быховский, Елисеев, Тимофеев

МПК: H04N 9/12

Метки: sekam, импульсных, модуляцией, подавления, помех, приеме, сигналов, системе, телевизионных, частотной

...нижних частот и другим входом второго коммутатора соответственно.На фиг.1 представлена структурная электрическая схема предложенного З 0 устройства подавления импульсных помех при приеме телевизионных сигналов по системе СЕКАМ с частотной модуляцией; на фиг,2 - структурная электрическая схема блоков формирования замещающего сигнала.Устройство подавления импульсныхпомех при приеме телевизионных сигналов по системе СЕКАМ с частотной модуляцией содержит усилитель 1 промежуточной частоты, частотный демодулятор 2, обнаружитель 3 импульснойпомехи, трехвходовой сумматор 4, первый коммутатор 5, первый элемент 6задержки, первый блок 7 формирования замещающего сигнала, второй блок8 формирования замещающего сигнала,третий блок 9 формирования...

Номер патента: 1131491

Опубликовано: 30.12.1984

Авторы: Горбачев, Данилов, Демин, Елисеев

МПК: A23C 3/00

Метки: жидких, пищевых, продуктов, теплонасосная, термической

...тем,что установка, содержащая пастери-.затор-охладитель с секциями пастериза-,55ции, регенерации тепла, охлажденияпродукта водопроводной водой иохлаждения продукта ледяной водой,контур продукта, контур горячей воды, контур ледяной воды, контур водопроводной воды, проходящей через конденсатор, и контур хладагента с установленными последовательно в нем водяными предконденсатором и конденсатором, регенеративным теплообменником, регулирующим вентилем, испарителем и компрессором, снабжена охладителем паров хладагента, дополнительным компрессором и охладителем жидкого хладагента, при этом охладитель паров хладагента и дополнительный компрессор по контуру хладагента соединены последовательно между собой и установлены между компрессором и...

Номер патента: 1129545

Опубликовано: 15.12.1984

Авторы: Грачев, Елисеев

МПК: G01R 23/16

Метки: анализатор, спектра

...10 и 11 на оптической оси устройства последовательно расположены вторая сферическая линза 1 б с фокусным расстоянием Р и фотоприемник 17. Выход фотоприемника служит выходом спектроанализатора. Кроме того, анализатор спектра имеет синхронизатор 18, вход которого соединен с сигнальным входом коммутатора 15, первый выход - с запускающими входами первого и второго генераторов 8 и 14.линейно-частотно-модулированных сигналов, второй выход - с запускающим входом фотоприемника 17 и управляющим входом коммутатора 15. Синхронизатор 18 (фиг. 2) содержит элемент дифференцирования 19, вход которого является входом синхронизатора 18, а выход соединен с входами где Й - средняя частота в полосечастот первого линейночастотно-модулированногосигнала;Р 2...

Номер патента: 1127726

Опубликовано: 07.12.1984

Авторы: Дерябкин, Елисеев, Жуков, Карасева

МПК: B23K 28/00

Метки: конструкций, сварных

...усадку и предотвращает остаточные деформации. Затем снимают нагрузку упругого изгиба кромок. Сварное соединение принимает прямолинейную форму. Сварочные деформации отсутствуют. 35 40 45 Упругий отгиб кромок производят для того, чтобы обеспечить их пластическое удлинение в сторону стыка без выпучивания. Удлинение кромок необходимо для компенсации, усадки металла при сварке. Угол упругого отгиба кромок выбирают в зависимости от толщины свариваемых деталей и от пластических свойств свариваемого материала. Для материала малой толщины 1,0 - 1,5 мм и с малым модулем упругости Е кгс/мм (с высокой пластичностью) выбирают угол 5, Меньше 5 угол упругого изгиба кромок не целесообразен, так как приудлинении кромок может быть их выпучи 50 55...

Номер патента: 1125466

Опубликовано: 23.11.1984

Авторы: Елисеев, Сарыкалин, Трещалина

МПК: G01B 7/00

Метки: датчик, перемещений, термический

...полупровод никового материала, например кремния, к которому присоединены три токоподвода 3 - 5, Крайние токоподводы 3 и 5 присоединены к полупроводниковому кристаллу 2 через омические контакты,55 а средний токопровод 4 - через электронно-дырочный переход. Нитевидный полупроводниковый кристалл 2 с токопроводами 3 - 5 является линейным аналогом однопереходного транзисто ра. В непосредственной близости от термочувствительного элементаразмещен нагреватель 6, выполненный в виде нитевидного кристаллического полупроводника 7 с двумя токоподводами 8,и 9, присоединенными к нему через омические контаты.Термочувствительный элемент 1 включен в схему релаксационного генератора, содержащего, например, резисторы 10 и 11 и конденсатор 12 фиг.2)....

Номер патента: 1122462

Опубликовано: 07.11.1984

Авторы: Голованчиков, Елисеев, Калинин

МПК: B23P 1/12

Метки: полирования, электрод-инструмент, электрохимикомеханического

...депас"сивирующий элемент 3, закрепленныйна рабочей части электрода и разделенный концентричными кольцевыми пазами 4, подпорную камеру 5, штуцеры6 и 7, уплотнительные кольца 8 и 9.Схема электрохимикомеханического полирования (фиг.З) включает также 25обрабатываемую деталь 10, поводок 11и кожух 12. Б процессе обработки электрод- инструмент подсоединяют к отрицатель 30 ному полюсу источника технологического напряжения и вращают вокругсвоей оси на шпинделе станка К его рабочей поверхности поводком 11, который является также и токоподводом, прижимают обрабатываемую детальЗ 5 10 и подсоединяют ее к положительному полюсу источника технологического напряжения. Обрабатываемая деталь 10 совершает возвратно-поступатель-. ное перемещение по...

Номер патента: 1121247

Опубликовано: 30.10.1984

Авторы: Агарков, Елисеев, Рогачкова, Ростокинский, Соколова

МПК: C03C 3/04

Метки: стекло, электродное

...0,5-2,5Та О 0,5-2,50,5-2,5Рг 0 0,5-2,5Для йолучения стекол используютследующие химические реактивы.(марок "ч" и "ЧДА"): кремневая кислотабезводная; литий углекислый; цезийуглекислый; барий углекислый лантана окись; циркония двуокись; иттрияокись; неодима окись: праэеодим углекислый; ниобия (Ч).окись; тантала (Ч) окись,Предварительно. стекольную шихтутаблетируют во избежание избыточДля этого используют выдвигающийсяфутерованный огнеупорным кирпичемподдон, который может перемещатьсякак по вертикали, так и по специальным направляющим в горизонтальнойплоскости, Поддон является одновременно подом стеклоплавильной печи. Готовность электродного стекла оценивают по пррбам.на "нить" и "лепешку",когда фиксируется отсутствие пузы-рей, непроваренных...

Номер патента: 1120252

Опубликовано: 23.10.1984

Авторы: Елисеев, Залялов, Слюсарев, Шишканов

МПК: G01R 23/16

Метки: анализатор, характеристик, цифровой, частотных

...которь:й подается опорный синусоидальный сигнал, являющийся сигналомвозбуждения объекта, период которо-го равен Т , На первом выходе блока 1управления формируются короткие подлительности импульсы, соответствующие началу и концу периода ТВ, которые подаются на первый управляющийвход вычислителя 3 коэффициентов Фурье и служат для управления началомн концом вычисления коэффициентов.За каждый период ТВ вычислитель 3производит вычисление коэффициентовФурье,По окончанию периода ТВ по сигналус первого выхода блока 1 управленияпроизводится формирование результатов вьпгисления а и Ьп в виде кодовна выходе вычислителя 3 коэффициентов Фурье, затем, с некоторой задержкой ьТВ/И, задаваемой элементом 17задержки, коды а П и Ь черЕз элемент И...

Номер патента: 1119801

Опубликовано: 23.10.1984

Авторы: Варуха, Докторский, Дюргеров, Елисеев, Кленов, Ленивкин

МПК: B23K 9/16

Метки: возбуждения, дуги

...- повышение каества формирования начала шва и кономии сварочных материалов путем становления устойчивого процесса сФервого замыкания электрода с издеием без выброса перемычки.Поставленная цель достигается ем, что согласно способу возбуждения дуги при механизированной сварке плавящимся электродом,при которомэлектроду через токоподводящий ндштук и к изделию подводят напряние,перемещают электрод с постоянй скоростью до замыкания с изделиперед коротким замыканием кектроду до соприкосновения с нимучастке вылета из мундштука подво. дят электрически изолированный от мундштука охлаждающий элемент и во время короткого замыкания производят отбор не менее 503 тепла, выделившегося на участке электрода, соприкасающегося с охлаждающим элементом, а...
