Кучернюк

Номер патента: 1748019

Опубликовано: 15.07.1992

Авторы: Есельсон, Крикун, Кучернюк, Ощепков, Пришивалко, Яновский

МПК: G01N 15/02

Метки: воде, нефтепродуктов, параметров, эмульгированных

...гистограммы микроскопического счета,Расчеты пргводились для света с дли 5 ной волны 0,6328 мкм. Необходимые дляанализа вариаций сорта нефти значения относительного комплексного показателяпреломления п 1 = и -к в видимой областиспектра заимствовали из(5) для двух нефтей10 Северо-восточного крыла Сураханскаго месторождения АЗССР: легкой(б = 0,794 г/см,гп = 1,089-1,1 10 и тяжелой (б =. 0,897г/см, гп = 1,127- ,1,9, 10 з). Значения относительных оптических постояннцх для неф 15 ти Речицкого месторождения определялисьпо методикам, приведенным в (6), и равныв =1,108-2,0 104,Кривые 2, 3 (фиг, 2) иллюстрируют влияние.вида модельного спектра размеров на20 индикатрису рассеяния, Это влияние оценивалась с помощью величин дз= о.г р)25...

Номер патента: 1747685

Опубликовано: 15.07.1992

Авторы: Кучернюк, Яновский

МПК: E21B 47/06

Метки: давления, нефтяных, скважинах, температуры

...схема которого показана на фиг.2, формирует на своих выходах импульсы, управляющие ключами 1 - 7. Работа блока синхронизируется импульсами сетевой частотой 50 Гц, которые через цепочку формирования прямоугольных импульсов, состоя:цую иэ элементов Ч 1, Я 1, Ч 2, первая логическая ячейка микросхемы 01(К 155 ЛАЗ) подается на тактовый вход С О-триггера (К 155 ТМ 2), работающего в счетном режиме. Два О-триггера микросхемы К 155 ТМ 2 с обратной связью с выхода 8 дешифратора, выполненного на логических элементах микросхемы ОЗ (К 155 ЛАЗ), обеспечивают пересчет импульсов на 3. В результате на выходах 6, 3 и 11 микросхемы ОЗ и на выходах 6 и. 11 микросхемы О 1 получаем импульсы, обеспечивающие поочередное включение ключей по группам; 1-я...

Номер патента: 1661930

Опубликовано: 07.07.1991

Авторы: Гильман, Забияка, Кирпа, Кучернюк, Полуянов, Яновский

МПК: H02K 41/03

Метки: линейный, шаговый, электродвигатель

...14, перемещает фиксаторы 2 и 6 вперед, Скорость перемещения в прямом и обратном направлениях регулируется изменением частоты импульсов тока. 1 ил. ся в качестве ферромагнитной направляющей.Линейный шаговый электродвигатель работает следующим образом.К одному концу полого стержня 21 подсоединяют рукав для подвода рабочей жидкости, а к другому - исполнительное устройство для обработки внутренней поверхности трубы 1. Инвертор-коммутатор 27 переводят в положение "Вперед" и включают импульсный генератор 26, При этом положительный импульс с первого выхода импульсного генератора 26 поступает на вход обмотки 15 тягового электромагнита 13, затем с выхода обмотки 15 через инвертор-коьмутатор 27 и обмотки 4 и 8 электромагнитных...

Номер патента: 1339411

Опубликовано: 23.09.1987

Авторы: Елисеев, Коршунов, Кучернюк

МПК: G01G 17/06

Метки: весового, газожидкостной, продукции, учета

...85 т. 20При достижении сигналом тензометрических весов 9 значения, соответствующего весу 85 т (для рассматриваемого примера уставок), замыкается контакт 21.2 регистрирующего прибора 25 21, через который поступает сигнал на второй вход четвертой схемы ИЛИ 31, а с выхода этой схемы через усилитель 37 мощности - на реле.33, которое срабатывает и самоблокируется З 0 через контакт 33.2, подключенный к второму входу схемы И 32. Реле 33 открывает клапан 7, через который производится опорожнение емкости 3.35Одновременно через контакт 33.1,подключенный к схеме ИЛИ 22, подается сигнал на схему И 23, Если при этомзакрыты клапаны 6 и 5, то сигнал проходит через схему И 23 и усилитель 4034 и включает реле 24, открывающееклапан 4, Начинается...

Номер патента: 1216664

Опубликовано: 07.03.1986

Авторы: Елисеев, Коршунов, Кучернюк

МПК: G01G 21/22

Метки: весов, грузоприемное, жидких, сыпучих

...общий вид; на фиг.2 - разрез А-А на фиг.1.Грузоприемное устройство состоит из емкости 1, установленной посредством опор 2 на силоизмерительные датчики 3, которые через упорные подшипники 4 опираются на фундамент 5. Фиксирующее устройство 6 выполнено в основаниях опор 2 в виде четырех пазов 7 с размещенными в нихштырями 8, закрепленными на фундамен=те 5,Устройство работает следующимобразом.Силовое воздействие взвешиваемоймассы, находящейся в емкости 1,передается через опоры 2 на датчики3, которые преобразуют величину весав пропорциональную величину выходного сигнала, При взвешивании материала, температура которого можетизменяться в широких пределах, температурное расширение емкости выэыва -ет горизонтальное пеРемещение опор 2совместно с...

Номер патента: 1116366

Опубликовано: 30.09.1984

Авторы: Есельсон, Кучернюк, Ощепков, Пришивалко

МПК: G01N 21/49

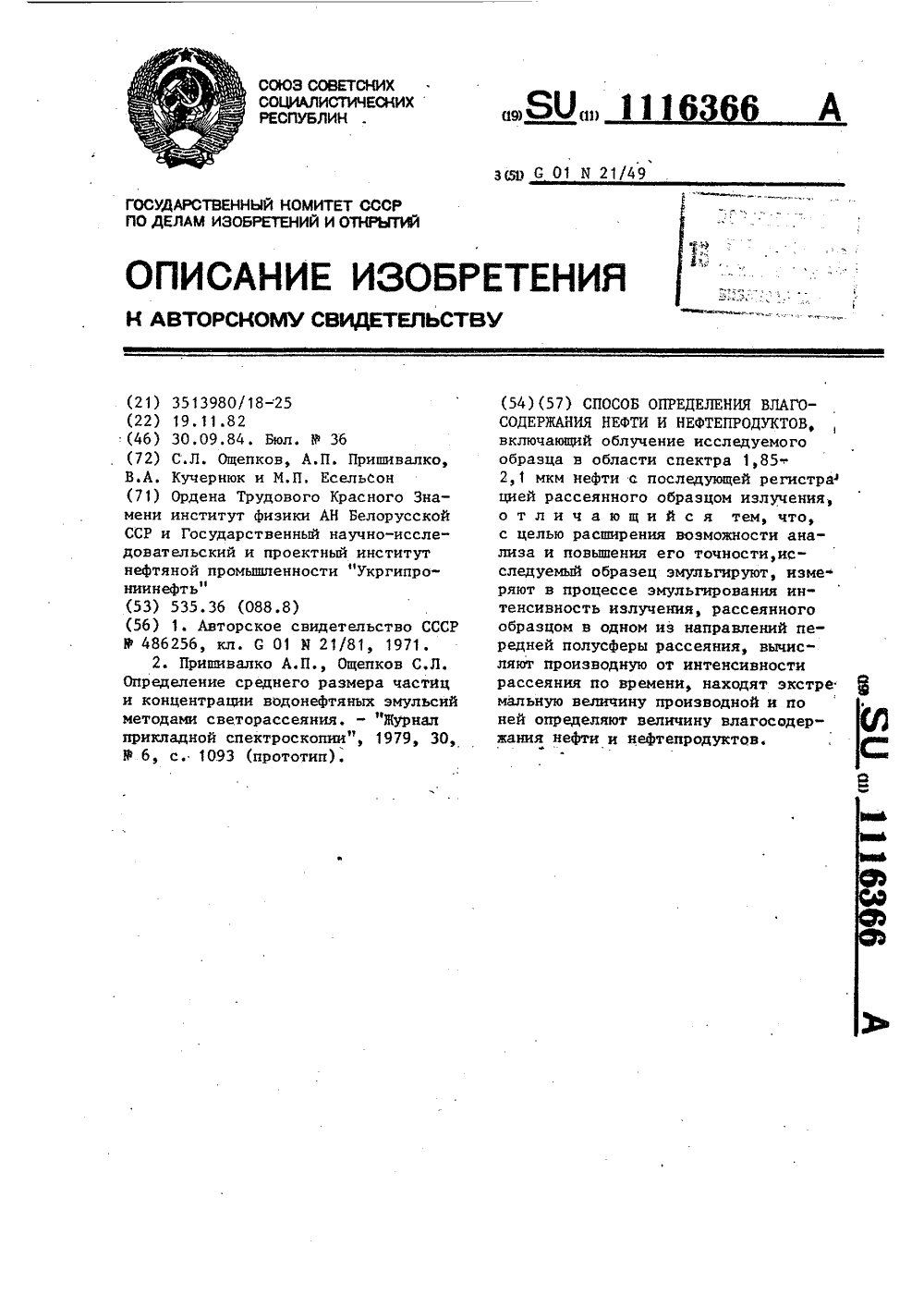

Метки: влагосодержания, нефтепродуктов, нефти

...впроцессе эмульгирования интенсивностьизлучения, рассеянного образцом водном иэ направлений передней полусферы, вычисляют производную отинтенсивности рассеяния по времени,находят экстремальную величину производной и по ней определяют величину влагосодержания нефти и нефте"продуктов,Процесс эмульгирования приводитк разрушению крупных капель воды,не менее ее общего объемного содер-,11163 40 3жания в фотометрируемом объеме образца, При этом форма, размеры и общее объемное содержание частиц твердых микропримесей не изменяются, Поэтому производная по времени от5 интенсивности рассеянного водой и твердой фракциями излучения для оптически тонких образцов водонефтяных эмульсий, в которых интенсивность рассеянного излучения аддитивна...

Номер патента: 901830

Опубликовано: 30.01.1982

Авторы: Елисеев, Казаков, Козлов, Котенев, Кратиров, Кучернюк, Николаев

МПК: G01F 1/74

Метки: газонасыщенной, нефти, расходомер

...соединенного с блоком извлечения корня, выход которого соединен с блоком измерения среднего квадрата приращения массы и с первым входом блока умножения, соединенным с первым ы одом блока приведения к стандартным условиям, два других входа которого соединены соответственно с датчиком температуры и датчиком давления, а выход с входом "Делимое" второго блока деления, вход "Делитель" которого сОединен с блоком хранения величины газового Фактора, выход второго блока деления соединен с вхолом "Яелимое" третьего блока деления и нсрвю ний квадрат приращениймассы запромежутки времени 6, разделяющиесильно коррелированные значения:редней плотности, в блоке 3 - средний квадрат приращений массы за промежутки времени Ь разделяющие2 ф...

Номер патента: 817512

Опубликовано: 30.03.1981

Авторы: Глухов, Глухова, Кучернюк

МПК: G01N 1/10

Метки: отбора, пробжидкости, пробоотборник, трубопровода

...в Форме полого тела вращения, например конуса с отверстиями 2 и 3 эллиптической формы для ввода жидкасти, установленную внутри него перегородку 4, образующую два канала от отверстий к коллектору 5.При установке пробоотборника на горизонтальных участках трубопровода рекомендуется в качестве пробоотборного элемента испольэовать цилиндрическую трубку с двумя отверстиями элен липтической Формы и перегородкой, установленной внутри пробоотборного элемента. Кроме того, возможно пробоотборный элемент выполнить в виде овальной цилиндрической трубки (например, по ГОСТ 8642-68), установленной большой осью вдоль потока, с817512 оставительехрец М.фед дактор Е. Кин Тираж 907 ПодписноеНИИПИ Государственного комитета СССР по делам изобретений...

Номер патента: 807169

Опубликовано: 23.02.1981

Авторы: Есельсон, Кучернюк, Яновский

МПК: G01N 21/25

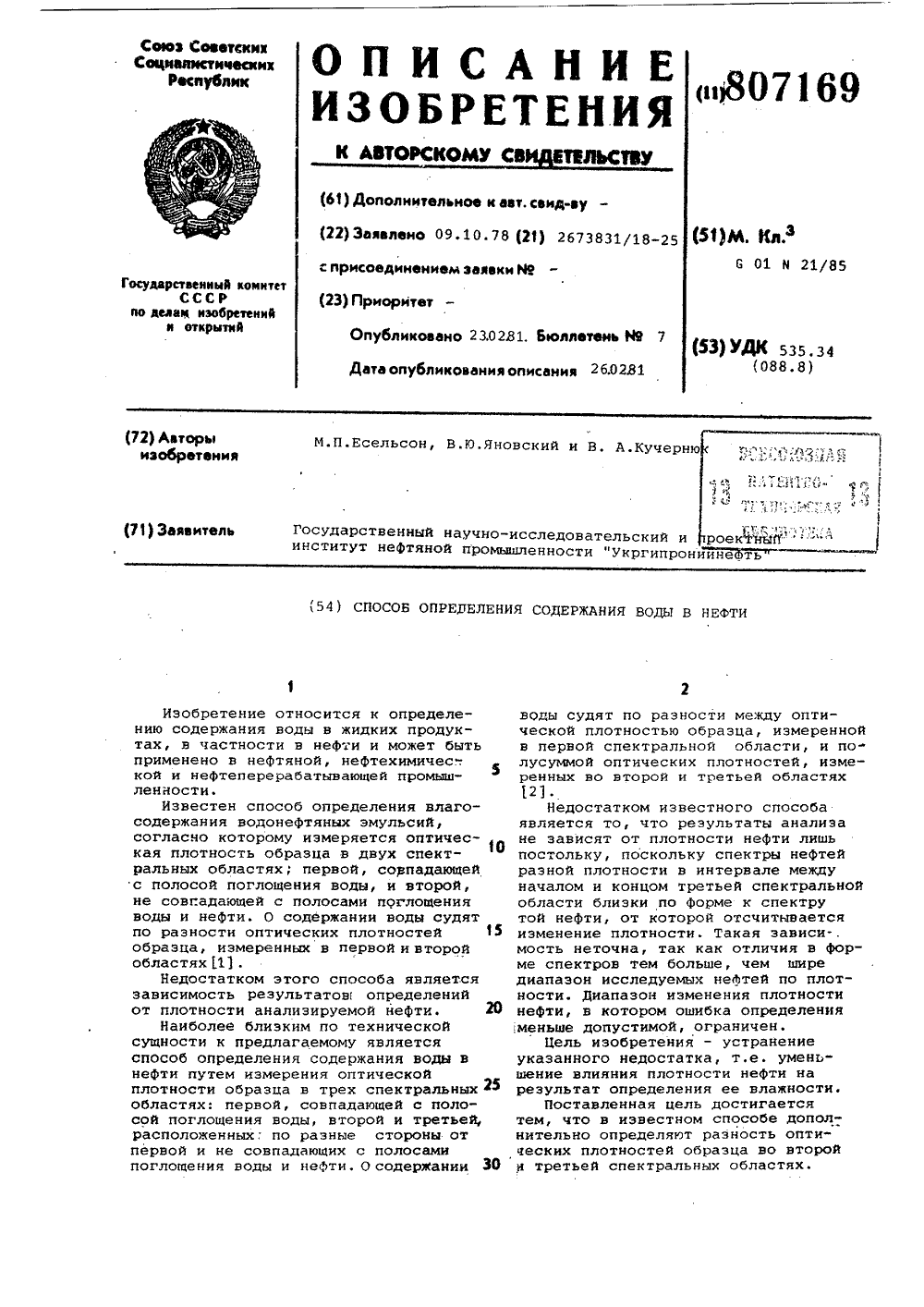

Метки: нефти, содержанияводы

...во второй и третьей областях ДЗ=Д о - ДЭ.Тогда для нефти другой плотности Ро погрешность равна 15 20 8 (р р,) к ( Ро),(1) 25 где К -" коэффициент пропорциональности.Разность поглощений во второй и третьей областяхо о0 =О 2 + К О э)о) (2) где К - коэффициент пропорциональности.Отсюда соотношение, связывающее поддающийся измерению параметр Дз(3) или где Ез - коэффициент пропорциональности,Подставляя значения О из (3) дополучаема"1 т 1(тФ к,ту 1 (6)откуда тО Оа 1 К Измеренная известным приборомвлажность Ч"Аутку Мкж И 4 М -(Ь+ Оз)1 65 о2 Ь 23оа (4) 40 где Е - коэффициент пропорциональности, равный/оЗная Ь, и К, измерив Ьууд, можно найти поправку к результату определения, приближенно равную погрешности изме рения плотности нефти.Для...

Номер патента: 802858

Опубликовано: 07.02.1981

Авторы: Есельсон, Кучернюк, Яновский

МПК: G01N 21/85

Метки: влажности, измеритель, нефти, трехволновый

...5-7, модулятор 8, фотореэистор синхронизации 9, проточную кювету 10, .фотоприемник 11 с усилителем 12, синхронный коммутатор 13 с тремя фильтрами 14 и тремя логарифматорами 15-17, сумматоры 18 и 19, подстроечный резистор 20, сумматор 21, делитель напряжения 22 с подстроечным резистором 23, сумматор 24,. блок деления 25, сумматор 26, аналого-цифровой преобразователь 27 и индикатор 28.Измеритель работает следующим образом.Излучение осветителей 1-3 падает на светофильтры 5-7, выделяющие первую, вторую и третью спектральные области. Прошедшие через светофйльтры пучки излучения поочередно прерываются модулятором 8, Далее они проходят кювету 10 с нефтью и фокусируются на фотоприемнике 11. С приемника снимаются последовательные серии трех...

Номер патента: 679942

Опубликовано: 15.08.1979

Авторы: Артынов, Караев, Кучернюк, Рынский

МПК: G05B 23/00

Метки: нефтяных, продукции, скважин

...для обеспечения лучшей точки на рабочей характеристикеизмерителя, так как его рабочая точка зада.ется суммой производительностей скважин,подключенных к трубопроводу, и с увеличением их количества статическая устойчивость ра.бочей точки только возрастает. Переключениеже испытуемой скважины иэ трубопровода 6в трубопровод 7 или наоборот не выведетприбор за границу линейного участка характе.ристики. В связи с этим, система не являетсяизбирательной к типу измерителя, так как нетребует широкого диапазона его работы. Учи.тывая, что скважины обладают производитель.постыл, в связи с чем время реакции системына произведенные переключения будет разное,в устройстве заложен способ адаптивного изме.рения производительности, при котором...

Номер патента: 679616

Опубликовано: 15.08.1979

Авторы: Кучернюк, Маринин, Щербина

МПК: C10G 33/00

Метки: нефти, обезвоживания, обессоливания, промыслах, процессом

...подушку. Передподачей потока в водяную подушку создаютперепад давления, равныи .1,5 - :2,5 атм на сена4 Ерационно.обеэвоживающем узле 4, что обеспечивает остаточное газосодержание в нефти 10 - ,15% от исходного, Затем газированную нефте.водяную смесь разбивают на капельные потоки,43конструктивно обеспечивая диаметр капель неменее 2 мм, и подают по всей плошади в водя.ну 1 о подушку, которую предвари 1 ельно нагревают и насыщают деэмулыатором. При движениигазированной смеси через столб жидкости и49снижении давления в каждой капле, включающеи,в себя нефть и глобулы воды, происходит выделение газа в видепузырьков, под действиемкоторых глобулы воды оттесняются к поверхности капли, вытягивают нефтяную пленку и5на границе раздела сред вода....

Номер патента: 662697

Опубликовано: 15.05.1979

Авторы: Ахметшин, Бурма, Дробах, Кучернюк, Маринин, Пелевин, Щербина

МПК: E21B 47/00

Метки: автоматизированная, нефтедобычи, процессами, технологическими

...своим блоком 5 информационного обеспечения. Сбор информации с сепарационных установок осуществляется по спорадической программе.Отсепарированная от газа и частично от балластной воды нефть поступает на установку товарной подготовки. Здесь нефть обессоливается и обезвоживается, доводится доИнформация о времени работы скважин от регистратора 4 времени передается на районную инженерно-диспетчерскую службу 6 через оператора. Информация с групповых за мерных установок передается по стохастической программе, а со всех остальных объектов по спорадической программе. Характер работы аппаратуры районной инженерно-диспетчерской службы задается диспетчером через блок 15 обслуживания заявок, который воздействует на коммутатор 7 направлений...

Номер патента: 634152

Опубликовано: 25.11.1978

Авторы: Глухов, Глухова, Кучернюк

МПК: G01N 1/10

Метки: жидкости, отбора, проб, пробоотборник, трубопровода

...сопротыше- уменькже расИзвестно устройство для отбора об жидкости из трубопровода, включающее пробоотборную трубку, устанодиаметру трубопровода и иметия, размещенные по высоте тположенные перпендикулярно кпровода 11Это устройство не в полной м чисто формально решает поставле дачу - получение достоверных пр торы скорости потока внутри трубы по диаметру распределены по параболе, при чем наибольшая скорость наблюдается в центре. Расположение отверстий перпенд кулярно к оси трубопровода уменьшает разность скоростей потока при поступлении его в отверстия, но не полностью, поэтому половина пробоотборной трубки, расположенная на противоположной сторо 78,Бюллетень Хд 43 (53) не от выхода, "заперта" напором жидкодти через центральные...

Номер патента: 596998

Опубликовано: 05.03.1978

Авторы: Галямов, Кучернюк, Сатыев, Щербина

МПК: G08C 19/28

Метки: информации, кодирования, передачи, приема

...триггер запуска 3 прекращает подачу сигнала, чем исключается дальнейшая работа делителя 5, который устанавливается в исходное состояние.Таким образом все узлы устанавливаютсяв исходное состояние и будут ждать приходаследующей кодовой посылки.Принятый код с выхода первого блока памяти 7 поступает на входные элементы НЕблока элементов НЕ 8. С блока элементовНЕ 8 снимается прямой и инвертированныйсигналы. В зависимости от размерности принимаемого кода формирователем 9 контрольного разряда задействуется определенное количество выходов блока элементов НЕ 8, чемооеспечивается возможность принятия кода сдополнением на чет и нечет. С выходов блокаэлементов НЕ 8 сигналы поступают на дешифратор 10. При приеме различных кодов позиция...

Номер патента: 519752

Опубликовано: 30.06.1976

Авторы: Валиев, Дулкарнаев, Кучернюк, Щербина

МПК: G08C 19/28

Метки: информации, передачи, сбора

...формирователь 11, чем обеспечивается периодическая подача сигнала заявки в линию связи при занятом диспетчерском пункте (большая очередь обслуживания) или при его отказе, С диспетчерского пункта поступает разрешающий сигнал, который принимается приемником 16 сигнала опроса, запускающий блок разрешения опроса 19. Блок 19 срабатывает и подает сигнал на формирователь заявки 11 и распределитель опроса 20, прекращается подача сигнала заявки в линиюсвязи 13, отключается блок защиты усилите 5 10 15 20 25 30 35 40 45 50 ля 27, а сам усилитель 18 остается подключенным к линии связи 13. Распределитель опроса 20 начинает опрашивать блок состояния измерителя 26, формирователь адреса 21, регистратор 7 времени измерения, регистратор 9 измерительных...

Номер патента: 477444

Опубликовано: 15.07.1975

Авторы: Кучернюк, Щербина

МПК: G08C 25/00

Метки: телеизмерения

...посылка частотного сигнала заявки , в канал связи 14.Сигнал заявки принимается на диспетчерском пункте, который затем подает в кана т связи данного направления частотный сигнал опроса 2. Опросный сигнал принимается ня контролируемом пункте, который подал сигнал заявки, приемником 17 сигнала опроса, подающим сигнал на блок 20 разрешения опроса. Блок разрешения опроса запускает в работу распределитель опроса 2 и отключает фопмирователь заявки 12,Распределитель опроса 2 сбрасывает регистратор 7 единичного времени измерения и регистратор 9 импульсов единичного измерения в исходное состояние, чем обеспечивается подготовка самой программы к новому ттикл измерения. Также распределитель опроса 2 начинает опрашивать регистратор 8...

Номер патента: 435553

Опубликовано: 05.07.1974

Авторы: Валиев, Газизов, Газовой, Кучернюк, Маринин, Нефт, Окт, Проектно, Савватеев, Щербина

МПК: G08C 19/28

Метки: aabijiirivlh, vorfj»нйд, б"•шч, объектовнефтедобычив, телеизмерения

...управления 13, который может менять частоту считывания, воздействуя на генератор 17, При достижении заданного значения числа накопленных измерительных импульсов или окончания времени измерения регистратор 10 или счетчик времени 11 подают сигнал через схему ИЛИ 12 на блок разрешения 14. В дальнейшем устройство может функционировать в двух режимах; в режиме местной регистрации информации и в режиме передачи, Режим работы задается блоком управления 13.В режиме местной регистрации информации блок разрешения 14 при поступлении на него сигнала со схемы ИЛИ 12 подает сигнал на распределитель опроса 20, блок перфорации 18 и модулятор 19. Распределитель опроса 20 запускается в работу и начинает опрашивать последовательно формирователь адреса...

Номер патента: 337799

Опубликовано: 01.01.1972

Авторы: Валиев, Газовой, Дулкарнаев, Кучернюк, Нефт, Окт, Проектно, Щербина, Юнгельсон

МПК: G08C 15/06, G08C 19/28

Метки: телеизмерения

...5, на формирователь б сигналов адреса, на формирователь 8 сигналов заявки, на блок 15 памяти сигналов вызова и на свой вход сброса, При этом в счетчике импульсов стирается записанная измерительная инфоомация и информация о состоянии объекта. В формирователе сигналов адреса стирается записанный адрес и фоомируется адрес подключенной скважины, Формирователь 8 прекращает подачу сигнала заявки на канальный ключ 9, отключая канал связи от линейной части КП. Блок памяти сигналов вызова возвращается в исходное состояние, чем исключает прохождение синхронизирующих импульсов на блок опроса, который сбоасывается в нулевое состояние. Теперь на КП по истечении времени коррекции (переходных пооцессов) записывается информация с подключенной...

Номер патента: 280390

Опубликовано: 01.01.1970

Авторы: Андриасов, Ахметшин, Бурма, Газовой, Дробах, Кривошеее, Кучернюк, Маринин, Пелевин, Проектно, Роста, Щербина

МПК: E21B 43/12

Метки: герметизированная, нефти, подготовки, промыслах, сбора, сдачи, товарной
