E21C — Эксплуатация шахт и карьеров

Номер патента: 1749456

Опубликовано: 23.07.1992

Авторы: Ведяшкин, Кубайчук

МПК: E21C 41/18

Метки: выработок, затопленных, подработки

...выемки в забое 7, водопрйток по"величине допускается в два - три раза выме, чем для очистйой выработки, в связи с)ем повышается эффективность отработкисвиты пластов,Именно нисходящий порядок отработки свиты пластов с первоначальной выемкой пласта, зона водопроводящих трещиннэд.выработанным пространством которогонедостигает затопленной выработки, и последующая отработка с определенной скоростью осушающего пласта позволяют, повйсить эффективность способа.Изобретение иллюстрируется следую, щим прймером.На шахте под затопленными выработка".ми 1 (фиг.2)пластак 1 о из свиты пластов выбрали пласт 2 (к 7), удовлетворяющийусловию Нт1., Для пласта к 7 1 = 100 м(фиг,2) при мощности равной 2,0 м Нт согласно табл,3 (5) при содержании в...

Номер патента: 1749457

Опубликовано: 23.07.1992

Авторы: Воротеляк, Еловская

МПК: E21C 41/26

Метки: массива, повышения, пород, устойчивости, уступа

...4, уплотнительваемый шланг 5, жидкость 6, запполость трещины, магистраль 7 соми взрывания, заряды 8 вэрывогиского разрушения горных породнитрометана.Способ осуществляют следующим образом.После доработки месторождения полезного ископаемого до предельного контура прослеживают характеристики теплопоглощения массива 1 от внешнего источника равномерного поступления тепла, йЪприйер отсолнечного света. В зонах расположения заколовшихся участков 2 массива воздушные прослойки трещин в . значительной мере экранируют теплопередачу и по этим участкам теплоотвод замедлен, что приводит к относительному .повышению температуры поверхности по сравнейию с температурой более монолитных зон, а это будет зафиксировано дистанционным пирометром 3,...

Номер патента: 1749458

Опубликовано: 23.07.1992

Авторы: Дергилев, Минеев, Тимотиевич, Титовский, Храмцов

МПК: E21C 41/32

Метки: отвалообразования

...не превышает 0,5 м, а уклон труб 2 - 3 . При 50пористости песков, соответствующей полному влагонасыщению песчаного за.полнения водоема, будет выдавлено 50объема воды в водоеме. Из оставшегося 50объема воды в порах песка под давлением нагрузки со стороны отвала (сверху) будет осушено с помощью горизонтального дренажа 30 , Таким образом, ожидаемая остаточная влажность песка в засыпанном водоеме непревысит 20 , что соответствует его естественной влажности в уплотненном состоянии.На фиг, 1 изображена схема производства отвальных работ при сооружении нижнего яруса отвала на основании с локальными водоемами, вид сверху; на фиг.2 - разрез А-А на фиг, 1; на фиг, 3 - положение нижнего яруса отвала перед началом сооружения основания под...

Номер патента: 1749459

Опубликовано: 23.07.1992

Авторы: Линно, Миронова, Попова, Соловьев, Суворов

МПК: E21C 49/00

Метки: залежей, кускового, низинного, производства, типа, торфа, торфяных

...что требует спео оборудования для ее ения, малое упрочнение готовой изобретения является поеышеости готовой продукции и снижена ее производство.ленная цель достигается тем, что пособупроизводства кускового ючающему обработку исходного ифицирующей добавкой в виде створа технических лигносульфомирование куска и сушку сначаодят формоеание куска, затем его агосодержания 1,6-0,7 кгl кг, по1749459 Составитель И. Сини Техред М.Моргентал рректор Т. П Редактор А, Мот каз 2575 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 ственно-издательский комбинат "Патент", г, Ужгоро агарина, 10 сле чего производят обработку куска модифицирующей добавкой, при этом...

Номер патента: 1751308

Опубликовано: 30.07.1992

Авторы: Катрич, Колинько, Левин, Яковлев

МПК: E21C 27/32

Метки: струг

...плитой, выдающей штыб в свободное подкорпусноепространство, повышают надежность работы струга за счет улучшения условий пропуска штыба от конвейера. Снабжениекронштейнов опорными площадками, опирающимися на почву пласта, улучшает устойчивость струга;На фиг. 1 изображен струг, вид сверху;на фиг. 2 - то же, вид со стороны забоя; нафиг. 3 - вариант опорной площадки кронштейнов в виде лыжи; на фиг, 4 - разрез А-Ана фиг, 3.Струг состоит иэ рам 1 и 2, консолей 3 и4, ограничителей толщины стружки 5 и почвенного ножа 6 на каждой из консолей.Консоли 3 и 4 имеют проемы.7 и 8 длявыхода штыба. На рамах 1 и 2 струга установлены проставки 9 и крышки 10 с линейными резцами 11, Головки 12 и 13 такжеснабжены линейными резцами 11. Струг 3имеет также...

Номер патента: 1751309

Опубликовано: 30.07.1992

Авторы: Бойко, Голубов, Нечепаев, Саламатин

МПК: E21C 27/32

Метки: агрегат, фронтальный

...направляющей 3 секционной базовой балки 2 под соответствующим рычагом 12 установлены дополнительные ролики 16.Основные ролики 15 и дополнительные ролики 16 установлены на опорах 17 с возможностью вращения вокруг своих продольных осей. Продольная ось каждого дополнительного ролика 16 расположена под углом й к продольной оси става 4 конвейероструга 1, величина которого не более 9 и не менее 45.На наружной боковой поверхности какдого дополнительного ролика 16 расположена винтовая канавка 18. Угол /Змежду касательной к винтовой линии канавки 18 каждого дополнительного ролика 16 и его продольной осьюопределяется из выражения р= 90 - а.Фронтальный агрегат работает следующим образом,При работе приводных станций происходит перемещение резцовых...

Номер патента: 1751310

Опубликовано: 30.07.1992

Авторы: Ляш, Монастырев, Чирва

МПК: E21C 37/00, E21D 9/00

Метки: выработки, горизонтальной, горной, проходки

...состояния,Ниже представлены оптимальные знэчения коэффициента Кк в зависимости от уН(величина угла щелей принимается постоянной).Таким образом, абсолютное значение.К, возрастает с увеличением глубины ведения горных работ.В случае игнорирования данного фактора, учитывающего уровень напряженногосостояния, расчет расстояний между вершинами углов шпуров по приведенной формуле приводит к занижению их численныхзначений, Данные производственных экспериментов показывают, что уменьшениерасстояний между вершинами рядов щелевых шпуров на 200 от оптимальных приводит к запрессовке 30-40 взорваннойгорной массы во врубовой полости, что вдальнейшем в значительной степени снижает технико-зкономические показатели взрыва. Точно такой же...

Номер патента: 1751311

Опубликовано: 30.07.1992

Авторы: Лугинина, Удалов, Ушаков, Шереметьев

МПК: E21C 37/00

Метки: безвзрывного, монолитных, объектов, разрушения

...форму,гидроампула находится в воде в подвешенном состоянии; Конец схватывания определили на ощупь - разрушающая смесь стала 10твердой. Это произошло через 45-50 мин смомента затворения НРВ. В это же времяразрушающую смесь, представляющую собой твердый образец цилиндрической формы, поместили в шпур бетонного куба, 15. Через 20 ч с момента затворения обнаружено: куб разрушен на три части.Сущность происходящих процессов заключается в следующем,Физические процессы, происходящие 20при гидратации НРВ, можно разделить натри периода; 1 - индукционный; 2 - схватывания; 3 - расширения. Индукционный период охватывает промежуток времени отзатворения до начала схватывания. Расширение начинается после конца схватывания,когда образец...

Номер патента: 1751312

Опубликовано: 30.07.1992

Авторы: Норов, Пинский

МПК: E21C 37/00

Метки: водоемов, выемки, преимущественно, профильной, рыборазводных, создания

...углом наклона к горизонту, укладывают в нее линейно распределенный заряд с интервалом между его частями. равным (0,5-0,6)(1 + тда) м, где а - угол наклона, причем линейная плотность заряда возрастает по меое его заглубления пропорционально (1 да).Известйо что линейная плотность траншейного заряда пропорциональна В/, где Ю - линия наименьшего сопротивления заряда, Учитывая, что траншею отрывают под углом к горизонту и укладывают под таким же углом линейно распределенные заряды. линейная плотность их будет пропорциональна (19 а)2,На чертеже изображена схема производства взрыва с целью получения профильной выемки.Способ осуществляют следующим обраом (при 1 д а = 0,07, взрываемый массив углинки, показатель взрыва и = 1,5, количетво рядов...

Номер патента: 1751313

Опубликовано: 30.07.1992

Авторы: Ваганов, Кутузов

МПК: E21C 37/00

Метки: взрывчатой, водосодержащей, приготовления, смеси

...ВВС, снизить трудозатраты и стоимость готовой смеси за счет возможности получения гомо 4 вертикальным валом, установленным на несущей конструкции с возможностью возвратно-поступательного вертикальногоперемещения посредством средств подачив полость бункера-смесителя, Кроме того, 5вал импеллера установлен на расстоянии отцентра разгрузочного узла, равном расстоянию. между центрами загрузочного и допЪлйительного люков.На чертеже схематично изображено 10предложенное устройство, вид сбоку.Устройство содержит бункер 1 для сухой энергетической добавки, например тротила, по меньшей мере один импеллер 2 иэстакаду 3 для размещения под разгрузочным узлом 4. бункера 1 сменного бункерасмесителя 5 для раствора окислителя,установленного на...

Номер патента: 1751314

Опубликовано: 30.07.1992

Авторы: Андреев, Ваганов, Кабанов, Кутузов, Чепурной

МПК: E21C 37/00

Метки: ввс, взрывчатой, водосодержащей, заряжания, скважин, смесью

...а средняя часть трубы над лопастями импеллерэ соединена с загрузочНа фиг, 1 изображена машина, вид сбоку; на фиг, 2 - средство для перемешивания компонентов ВВС,Машина (фиг. 1) содержит транспорт-. ную базу 1, на которой смонтирована транспортно-смесительная емкость 2 с загрузочным люком 3 для раствора окислителя идругих компонентов ВВСи средством для перемешивания компонентов ВВС. Это средство выполнено в виде по меньшей мере одного стационарного или сьемного импеллера 4. При значительном объеме транспортно-смесительной емкости 2 предпочтительно иметь двэ импеллера 4, как это представлено на чертежах. Импеллеры 4 могут быть выполнены с регулируемым приводам 5 (фиг, 2) от внешнего источника питания (электрический или...

Номер патента: 1751315

Опубликовано: 30.07.1992

Авторы: Баканов, Джылкичиев, Тургумбаев

МПК: E21C 37/02

Метки: гидроклиновое, горных, пород, разрушения

...спиральные пластины зэкреплены на внутренней поверхности полого корпуса и на внешней поверхности штока. размещенной в полом корпусе, причем 20 трубка установлена по спирэли между спиразрез; на фиг, 2 - разрез А-А на фиг. 1; нафиг, 3 - разрез Б-Б нэ фиг. 1Гидроклиновое устройство для разрушения горных пород состоит из силового 30 гидроцилиндра 1 с поршнем 2 и штоком 3, дополнительного полого корпуса 4, установленного соосно штоку 3 и прикрепленного одним концом к корпусу гидроцилиндра 1,фланца 5 с зацепами 6, распорного клина 7, закрепленного на конце штока 3 при помощи шарового механизма 8, раздвижных щек 9, эластичной трубки 10 и гидрорэспределителя 11, соединяющего рабочие полости гидроцилиндра 1 с источником гидрэвличе 35 40 ского...

Номер патента: 1751317

Опубликовано: 30.07.1992

Авторы: Грибановский, Кю, Чернов, Шепелев, Шпаков

МПК: E21C 37/08

Метки: направленных, образования, скважинах, трещин

...а основные радиальные каналы выхода рабочей жидкости сообщены с полостью эластичной трубки.На фиг. 1 показано устройство в скважине, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство состоит из полого цилиндрического корпуса 1 с кольцевым пазом 2, дополнительными радиальными каналами 3 выхода рабочей жидкости, дополнительными торцовыми каналами 4 выхода рабочей жидкости, канала 5 подвода рабочей жидкости и основными радиальными каналами 6 выхода рабочей жидкости, В дополнительные радиальные каналы 3 выхода рабочей жидкости вставгны поршни 7, а в кольце-. вой паз 2 - раздвижные элементы 8 в виде сегментов кольца, которые обжаты двумя упругими кольцами 9, На полый цилиндрический корпус 1 насажена эластичная трубка 10,...

Номер патента: 1751318

Опубликовано: 30.07.1992

Авторы: Афлятунов, Дубинский, Хан

МПК: E21C 39/00

Метки: датчиков, скважине, установки

...поверхности корпуса со стороны открытого торца диафрагмы, и связанной с ней центральной гильзы с ребрами в нижней части для связки с корпусом, а демпфирующий элемент устанбвлен нэ верхней части гильзы и подпружинен относительно диафрагмы, кроме того, ребра центральной гильзы.имеют в сечении форму треугольника, однаиз вершин которого направлена в сторонудиафрагмы,На фиг. 1 изображено устройство, об 15 щий вид, до закрепления; на фиг, 2 - то же,после закрепления; на фиг. 3 - корпус сребрами жесткости; на фиг. 4 - сечение А-Ана фиг. 3,Устройство для установки датчиков в20 скважине состоит из закрепленного на несущем элементе 1, например на досылочныхштангах, корпуса 2, в котором ребрами жесткости 3, имеющими в сечении треугольную...

Номер патента: 1751319

Опубликовано: 30.07.1992

Автор: Лодус

МПК: E21C 39/00

Метки: горных, испытаний, полевых, пород

...общим шарниром соединенными с пуансоном, дополнительными ползунами, связанными со вторыми шарнирами дополнительных шарнирных звеньев, и фиксаторами ползунов на штанге, при этом шарнирные двухзвенники имеют разную жесткость,Нэ чертеке представлена схема установки.Установка содержит цилиндрический корпус 1 для размещения в скважине 2, пуансон 3, установленный в корпусе перпен дикулярно его оси, и привод перемещения пуансона, выполненный в виде расположенной в корпусе штанги 4, инерционного груза 5, свободно установленного на штанге 4 и соединенного с ней пружиной 6, двух 10 ползунов 7, 8 с направляющей 9, связанных со штангой, шарнирного двухзвенника 10, 11, центральный захват 12 которого соединен с пуансоном 3, а крайние шарниры 13 и 14...

Номер патента: 1751320

Опубликовано: 30.07.1992

Автор: Штеле

МПК: E21C 39/00

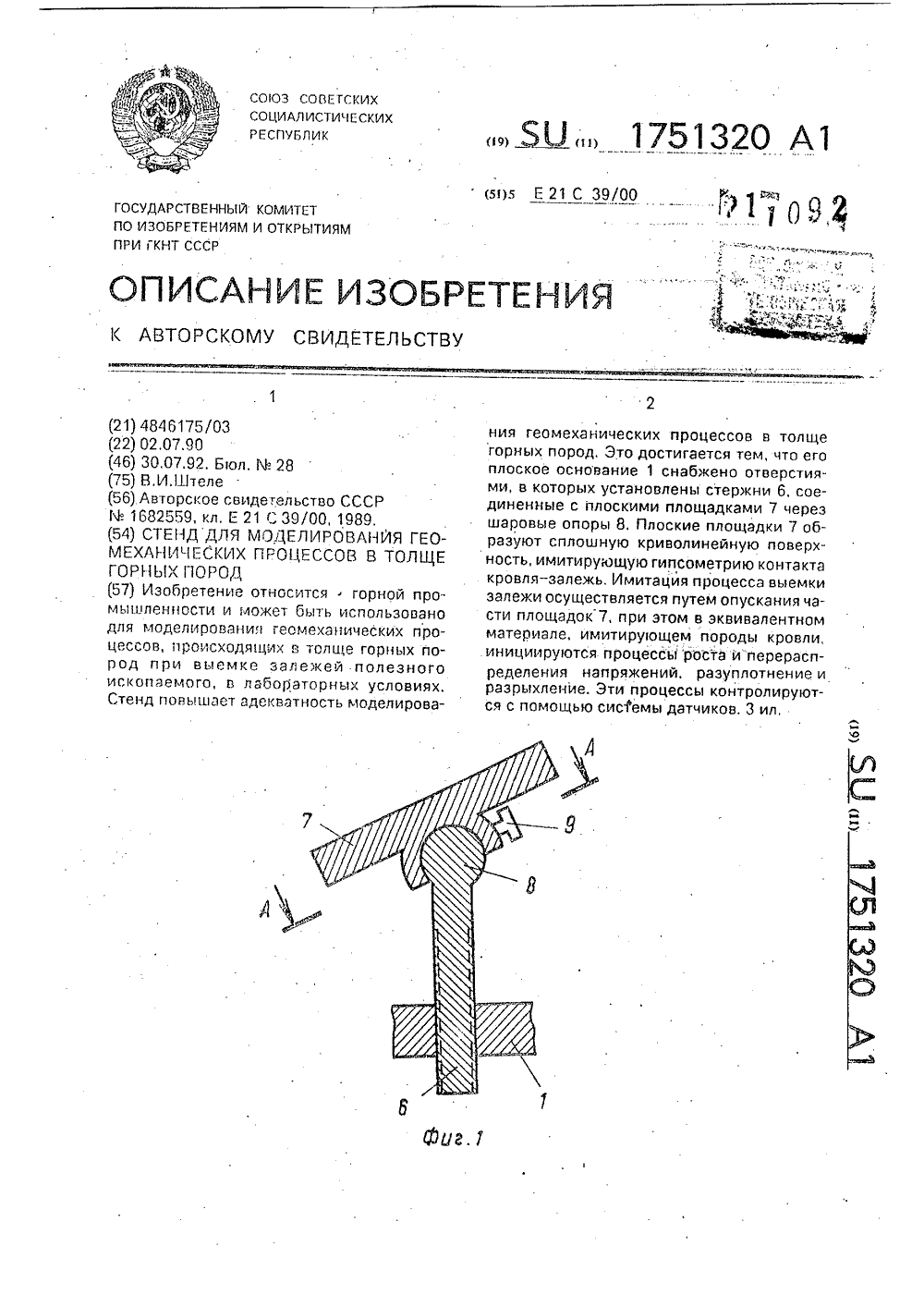

Метки: геомеханических, горных, моделирования, пород, процессов, стенд, толще

...опорах 8, которыми снабжены верхние концы стержней6. Шаровые опоры 8 снабжены фиксаторами10 положения площадок 7, выполненными в.виде винтов 9. Площадки 7 образуют сплошную криволинейную поверхность (вариант -плоскость), которая является опорой для эквивалентного материала 2, толщина слоев.15 которого и состав подбираются по критериям геометрического и механического подобия.Стенд работает следующим образом.По геологическим данным определяют20 структуру, сложность и физико-механические свойства горных пород в кровле залежи, а также геометрические характеристикисамой залежи. По этим данным строят гипсометрический план, отражающий геомет 25 рию поверхности контакта кровли сзалежью полезного ископаемого. Планстроится в изолиниях. Затем на...

Номер патента: 1751321

Опубликовано: 30.07.1992

Автор: Кравцов

МПК: E21C 39/00

Метки: зонд, исследования, пьезоматериалов

...втулкой, установленной в корпусе,диэлектрической прокладкой и двумя эмиттерными повторителями, стержень расположен с возможностью перемещения вотверстии втулки и .подпрукинен относительно нее, диэлектрическая прокладка расположена между стержнем ипьезоэлементом и жестко соединена с ними, входы эмиттерных повторителей соединены соответственно со стержнем и с 25пьезоэлементом, а их выходы соединены сприемником сигналов.На чертеже показан зонд, общий вид,Зонд содержит цилиндрический корпус1, диэлектрическую втулку 2, металлический 30стержень 3, шайбу 4, пружину 5, шариковыйнаконечник 6, диэлектрическую прокладку7, пьезоэлемент 8, эмиттерные повторители9,10,Диэлектрическая втулка 2 вставляется в 35цилиндрический корпус 1 и имеет...

Номер патента: 1751322

Опубликовано: 30.07.1992

Автор: Штеле

МПК: E21C 39/00

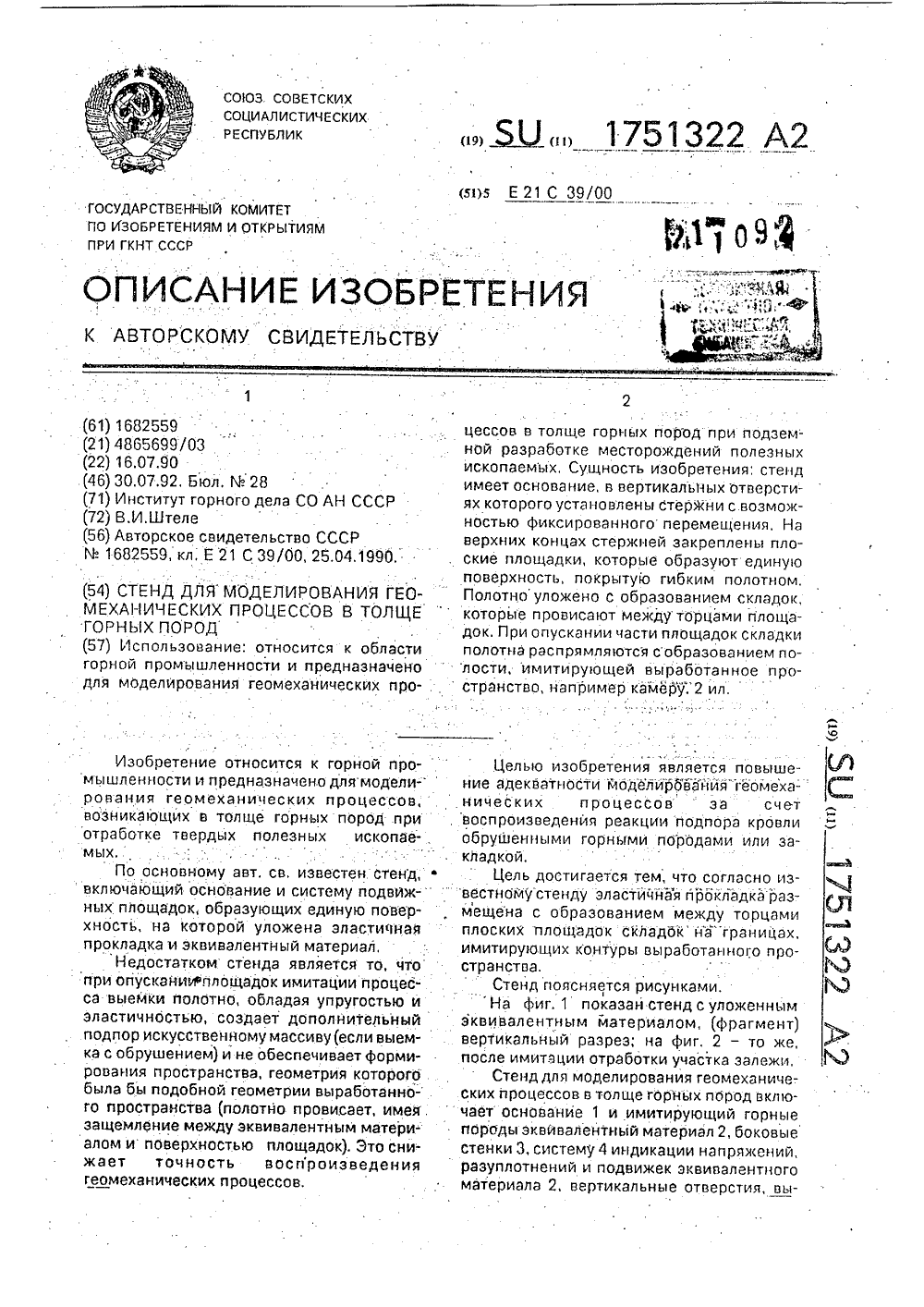

Метки: геомеханических, горных, моделирования, пород, процессов, стенд, толще

...фиксированного перемеще- тов, пневмоподушек или мешков с дробью, ния",например, на резьбе, плоские площад- Затем осуществляют имитацию процесса ки 7, установленные вплотную друг к другу 5 отработки залежи путем опускания отдельна верхних концах стержней 6 и образую- ных площадок 7. Для этого частично вывинщие единую поверхность, на которую уло- чивают стержни 6, величина опускания кена эластичная прокладка 8 с площадок 7 принимаетсяподобнойвынимаобразойаййем. складок 9; Складки 9 про- емой мощности залежи, При этом складки 9ЗФкладки 8, напрймер из полиэтиленовой 10 эластичной прокладки 8 распрямляются и пленки, провисают между торцами плоских образуют полость, геометрическйе размеры площадок 7 на границах, имитирующих кон- которой...

Номер патента: 1751323

Опубликовано: 30.07.1992

Авторы: Атаджанян, Мкртчян

МПК: E21C 41/00

Метки: нагорных, отвалов, отсыпки

...канатом, соединяющимупор с фермой, т, говый канат с приводом,соединенный с фермой, несущий канат сустановленной нэ нем и шарнирно соединенной с фермой тележкой на роликах ианкерные устройства для закрепления несущего и стопорных канатов, а также системуроликов, удерживающий и стопорныеканаты, соединенные между. собой и через систему роликов связанные с приводом, а приемная площадка в пионерном сечении выполнена в виде треугольника с изменяемым углом наклона приемной площадки, ферма дополнительно связана с задней кромкой приемной площадки канатом, причем последний и удерживающий канаты снабжены автономными приводами с барабаном.На чертеже приведена схема устройства для отсыпки нагорных отвалов.Устройство состоит из закрепленного...

Номер патента: 1751324

Опубликовано: 30.07.1992

Авторы: Горлов, Ситникова

МПК: E21C 41/00

Метки: качественных, переработки, режима, рудопотока, руды, стабилизации, характеристик

...равенства весовой доли каждого блока отрабатываемойруды.Формирование рудопотоков производится соединением рудных потоков из разных блоков, Так как содержание железа вблоках различно, то выборку из них производят в следующей последовательности.Границей по качеству между двумя рудопо токами будет средневзвешенное значение(в примереаср =36%), которое по принятой 40технологии должно обеспечить получениепроектного содержания железа в концентрате ( ф= 61%). От значения а ср формируютдва рудопотока а 1 и а 2, причем в а 1группируют все значения содержания железа в исходной руде, которые попадают вдиапазонота миидо аср, В рудопотока 2- все значения, попадающие в диапазон ота ср до а макс. При этом сумма средневзвешенных значений а 1 и а 2...

Номер патента: 1751325

Опубликовано: 30.07.1992

Авторы: Буткин, Морин

МПК: E21C 41/00

Метки: горных, карьере, перемещения, пород

...откоса уступа 16. Величина пролета от грузовой платформы 8 до шарнира 10 ее крепления на конце фермы регулируется путем выдвижения балок (суппоров) 17, на которых построена платформа, Балки крепятся к равностороннему рычагу и относительно шарнира являются телескопическими, 5 подвеска 15 крепятся в общей точке 18, которая в свою очередь связана с аэростатом 10 действием ветра 40 шин, Во всех случаях для работы устройстванеобходимо, чтобы выполнялось условие превышения крутящего момента со стороны 50 55 20 25 30 35 Для того, чтобы раскачивание аэростатаот порывов ветра не передавалось всей конструкции и обеспечивалось стабильное положение, канаты 4, канаты-оттяжки 6 и с помощью поворотной рамы 19, позволяющей аэростату вращаться...

Номер патента: 1751326

Опубликовано: 30.07.1992

Авторы: Воробьев, Чекушина

МПК: E21C 41/00

Метки: металлосодержащих, селективного, складирования, хвостов, хранения

...из пород с незначительным содержанием металлов.При хранении хвостов происходит выщелачивание металлов из верхнего слоя и миграция их вниз в ион ме, При прохождении с ходит перевод металло коллоидную. Коллоиды слой под действием ба в результате чего прои нижнего слоя до промы ной, например, форреднего слоя проис-в из ионной формы в , попадая в нижний ерии, осаждаютс ходит обогащени ленных концентра В подготовленнои выемке у антифильтрационный слой 1, Зат ру)ОТ ДренджныЙ слОЙ 2 и водозд лодец (не показан), После этого у слой 3 с высоким содержанием труднарастворимой форме, в ко сят культуру бактерий, осаждаю лы из коллоидных растворов и (азотные соединения и др.), не ОСУДАРСТВЕННЫЙ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР...

Номер патента: 1751327

Опубликовано: 30.07.1992

Авторы: Артемьев, Бобров, Бударагин, Бунин, Домбровский, Ломовцев, Секисов, Хакулов

МПК: E21C 41/00

Метки: руд, усреднения

...показана схема осуществления способа; на фиг. 2 - сечение А-А на фиг, 1,Поступающие порции руды (доставляемые автосамосвалами) по сортам размещают в раздельные навалы (штабели) А. В, С, которые формируют бульдозером. Обьем навала (штабеля) принимают равным объему перебоя одного из сортов руды, По достижении заданного объема бульдозером циклично доставляют руду по сортам к участку предварительного усреднения 1, чем в процессе транспортирования производят сглаживание высокочастотных внутрисортовых колебаний, На участке предварительного усреднения формируют навал (штабель) из всех сортов руд,Далее руду из участка предварительного усреднения 1 бульдозером циклично с "перехлестом" усредняемых разносортных слоев доставляют к участку 2...

Номер патента: 1751328

Опубликовано: 30.07.1992

Авторы: Бердюгин, Кухаренко

МПК: E21C 41/00

Метки: залегания, ископаемых, крутопадающих, невыдержанными, пластов, полезных, разработки, элементами

...очистные работы ведутся при помощи буровзрывных работ путем взрывания вейера скважин (шпуров), пробуреййЫх"с расчетом оставления целика ископаемого под вышепройденнцм штреком, при этом сечение подэтажного штрека ниже забоя перед производством взрывных работ перекрывается полком, а металлические листы (рештаки).уложенные на почву штрека","заходят в очистное пространство и принимают на себя отбитое ископаемое, которое после разбора полка под действием сил гравитации транспортируется до этаж- його О)трека "и далее на погрузку.- На фиг. 1 дана схема подготовки двухстороннего выемочного поля с помощью наклонных подэтажных штреков; на фиг. 2 - очистной забой наклонного подэтажного штрека; на фиг. 3- разрез Б-Б на фиг, 2.Способ осуществляют...

Номер патента: 1751329

Опубликовано: 30.07.1992

Авторы: Болучевский, Ведяшкин

МПК: E21C 41/16

Метки: отвалов, плоских, породных, формирования

...высота породной насыпи, при этом ряды секций формируют на расстоянии друг от друга, которое определяется по формуле Ь = Н(тд р-сщр )Ьмин гдето -географическйГширотаместности; р - угол естественного откоса породы отвала; Ьмии минимальное расстояние между рядами секций, необходимое для передвижения людей и технических средств,На фиг, 1 показана схема осуществления способа; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг, 1,Способ осуществляют следующим образом,Плоскому террасированному породному отвалу 1 придают в плане вид прямоугольника, ориентированного длинной стороной 2 в направлении географической параллели 3 местности. Поверхность 4 отвала 1 делят на секции 5 породными насыпями 6 высотой Н, формируемыми с...

Номер патента: 1751330

Опубликовано: 30.07.1992

Авторы: Галкин, Глухов, Нестеренко, Овчинников, Руденко, Ружелович, Труфанов

МПК: E21C 41/18

Метки: месторождений, перегрузки, подземной, породы, разработке, угольных

...с наклонной со стороны разгрузки стенкой, перекрытие в верхней части траншеи, выполненное в виде балок, установленных под рельсовым путем, конвейер, расположенный на днище приемной траншеи и приспособление для разгрузки вагонеток раскрытием их днищ, приемная траншея выполнена перпендикулярно к рельсовому пути, а наклонной выполнена ее торцовая стенка, длина верхнего ребра которой равна длине вагонетки, при этом балки перекрытия установлены вдоль рельсового пути и выполнены длиной не менее двойной вагонетки, а днище приемной траншеи выполненб шириной, равной ширине конвейера. Кроме того, с целью повышения надежности разгрузки вагонеток, со стороны, противоположной торцовой стенке, установлена дополнительная балка па.раллельно ближней...

Номер патента: 1751331

Опубликовано: 30.07.1992

Автор: Попков

МПК: E21C 41/18

Метки: ископаемых, наклонных, пластов, полезных, пологих, разработки

...брахисинклинали;Х = 60-150 м - расстояние между конвейерами 12 и вспомогательным 13 уклонами,1 оч = 100 - 250 м - длина очистного забоя (выработки).16;Р =.40 - 60 - угол примыкания наклонных выработок 12 и 13 к выемочным выработкам 14.Способ осуществляют следующим образом.Шахтное поле делят вдоль поперечной оси 2 брахисинклинали на части 4 и 5 в виде выемочных полей, а вдоль продольной оси 1 шахтное поле делят на панели 10, на границе которых при разработке верхней части 4 поля с дневной поверхности до нижней его границы 8 проводят парные наклонные выработки 12 и 13 и соединяютдренажными выработками 18, При этом вдоль продольной оси 1 брахисинклинали с дневной поверхности до мульдовой части пласта проводят ходки 19 и оборудуют водоотлив...

Номер патента: 1751332

Опубликовано: 30.07.1992

Авторы: Авербух, Алышев, Воскобоев, Канин, Мегель, Пивен, Шаповал

МПК: E21C 41/18

Метки: газодинамическим, крутопадающих, пластов, разработки, склонных, угольных, явлениям

...начинают вне зоны повышенных напряжений от сопряжения вышележащего уступа, 2 ил,ный очистной забой 3 таким образом, чтобы сопряжения уступов были ступенчатыми,Оценку напряженно-деформированного состояния краевой части пласта осущестппай вляют, например, по выходу штыба из скважины, аналитическим методом, либо с помощью моделирования.бдУчитывая эти данные и то, что в условиях Я шахты крутого падения охрана призабойного пространства осуществляется деревянной крепыш, составные элементы которой имеют длину по падению пласта 2,0 м, протяженность ступеней насопряжениях уступов следует принять кратной 2,0 м,Таким образом, в предлагаемом способе разработки крутых угольных пластов зарубка очередной полосы угля начинается на расстоянии 2,0 м и...

Номер патента: 1751333

Опубликовано: 30.07.1992

Авторы: Михеев, Никишичев, Нифонтов, Попков, Федорин, Ялевский

МПК: E21C 41/18

Метки: ископаемых, комбинированной, месторождений, пластовых, полезных, разработки

...- 1200 м - длина панели по простиранию, Х = 60 - 120 м - расстояние между конвейерным 20 и вспомогательным 19 уклонами, 1 оч = 100-250 м - длина очистного забоя 22, ф= 40-60 - угол примь 1 кания наклонных выработок 19 и 20 к выемочным штрекам 21. и = 0-35 - угол падения пласта,Способ осуществляют следующим образом,Выемочное поле по простиранию делят на панели 12, на границе каждой .панели поочередно ведут вскрышные работы, первоначально до уступа борта карьера верхнего пласта 2, где оборудуют панельные промплощадки 15, Затем от этих промплощадок по пласту полезного ископаемого приконтурной зоны проводят наклонные выработки, вспомогательные 19 и конвейерные 20 уклоны, под углом Р к выемочным штрекам 21. Выемку пласта начинают от нижней...

Номер патента: 1751334

Опубликовано: 30.07.1992

Авторы: Магдыч, Михеев, Никишичев, Нифонтов, Попков, Федорин

МПК: E21C 41/18

Метки: изоляции, монтажной, отработке, пласта, площадки, поверхности, угольного

...по кровлеугольного пласта формируют берму, затемнад местом монтажа механизированногокомплекса с упором на берму устанавливают перекрытие, а породную насыпь формируют над указанными перекрытием, послечего породную насыпь по всей поверхностиизолируют ледяным слоем,Недостатком данного способа являетсято, что при образовании бермы необходимодополнительно вынуть большое количествопороды. При этом во время ввода механизированного комплекса с угольный пласт настыке борта с очистным забоем возможенпрорыв породы со стороны кровли под комплекс,Целью изобретения является повышение безопасности при ведении монтажныхработ у борта карьера и работ, связанных свводом комплекса с поверхности в угольный пласт,На фиг, 1 показана схема подготовки...
