Стенд для моделирования испольнительных органов фронтальных угледобывающих машин

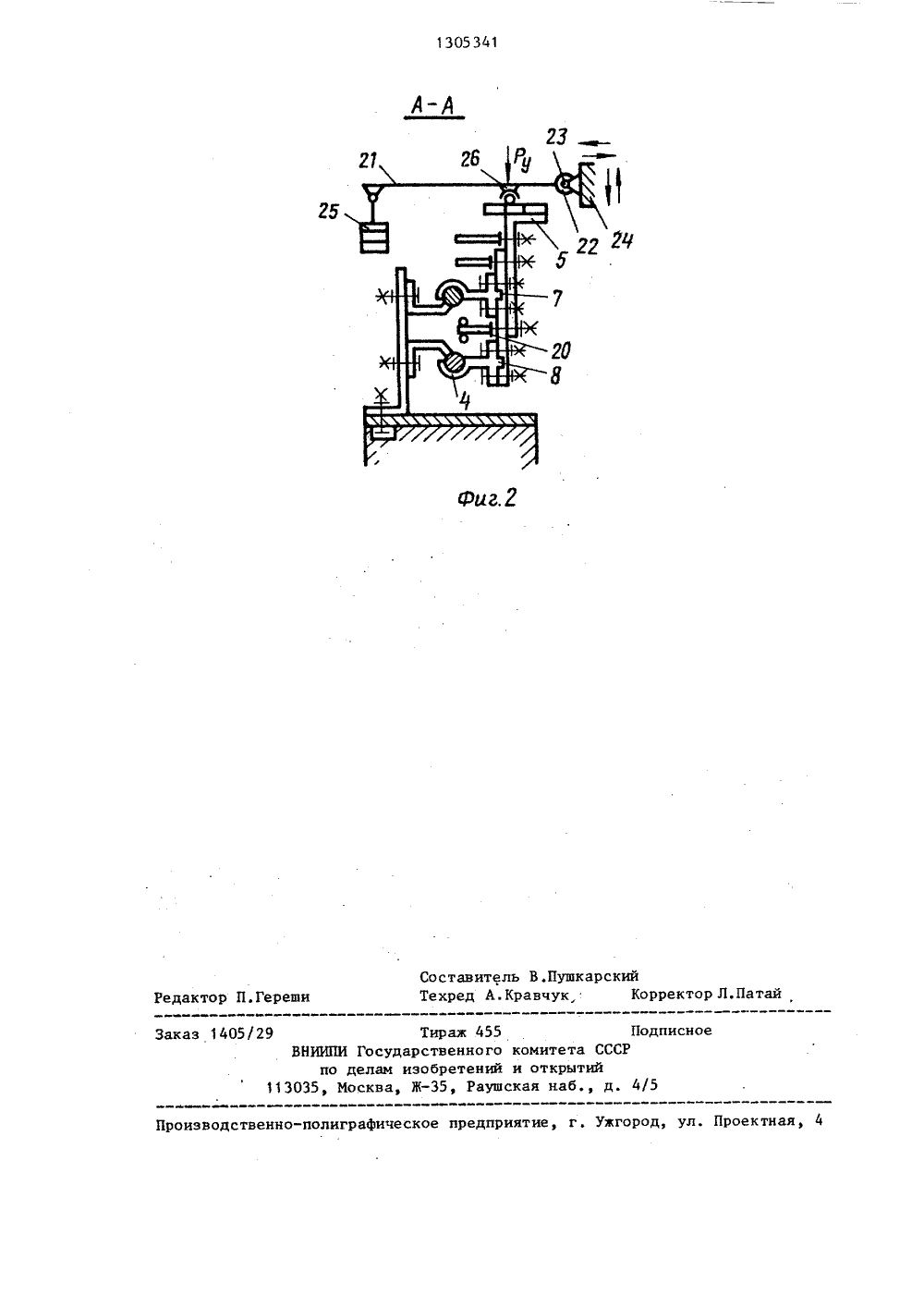

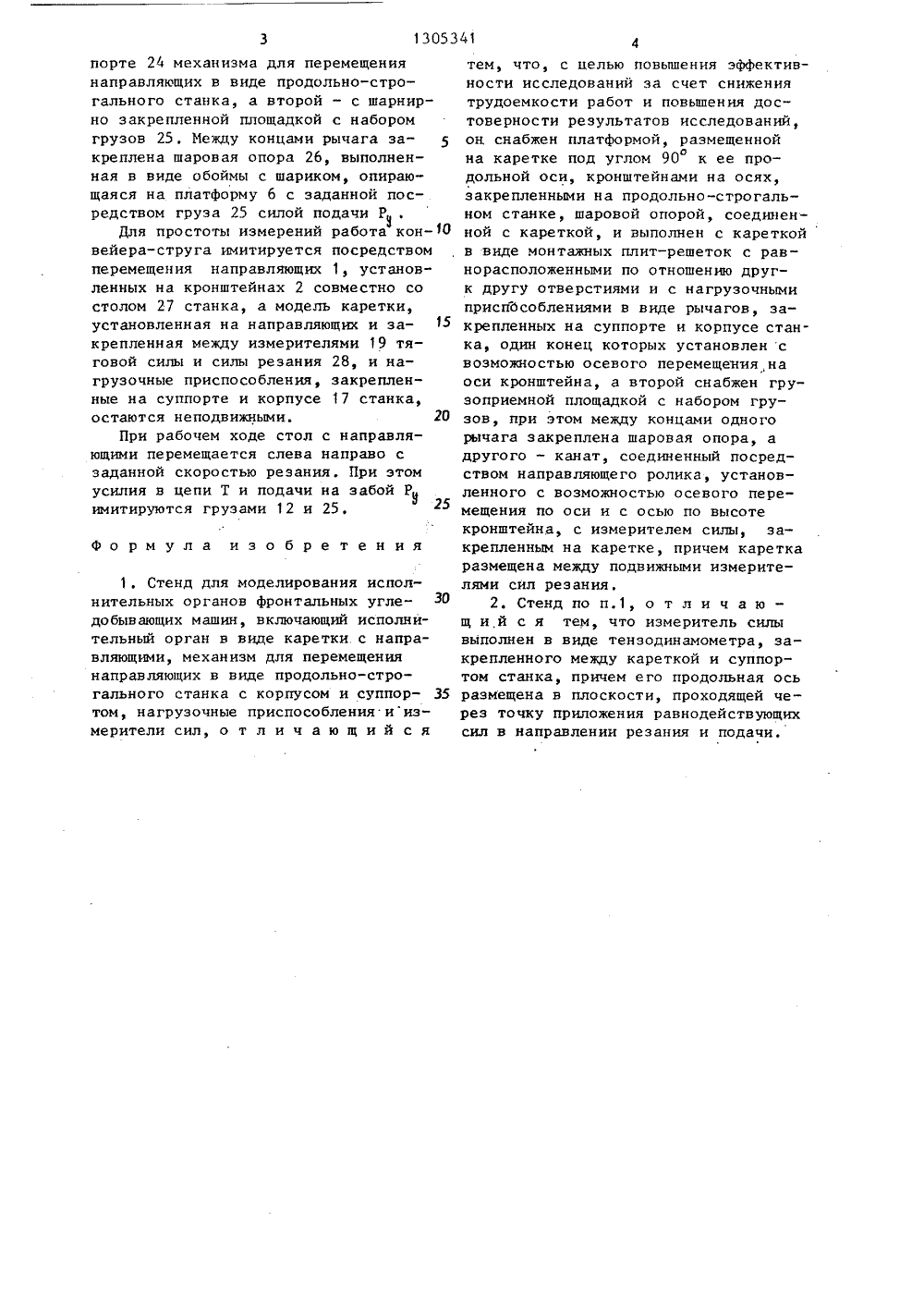

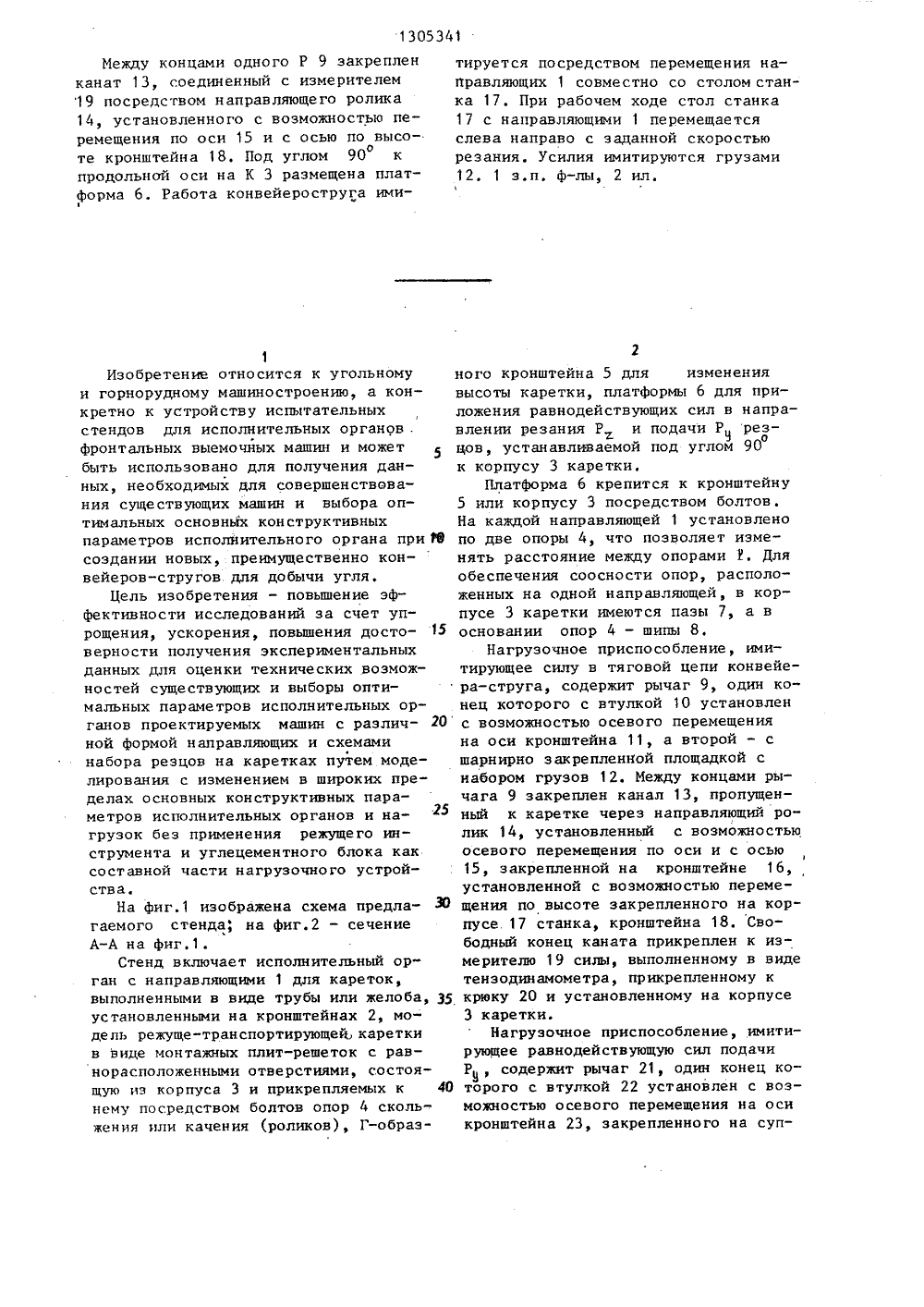

(19) (11) 51) 4 Е 21 С 27/32 фщьОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ь,6 Ыльноаю 1 я ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Донецкий государственный проектно-конструкторский и экспериментальный институт комплексной механизации шахт(56) Авторское свидетельство СССР У 781345, кл. Е 21 С 27/32, 1977,Авторское свидетельство СССР У 428085, кл. Е 21 С 27/32, 1974, (54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ИСПОЛНИТЕЛЬНЫХ ОРГАНОВ ФРОНТАЛЬНЫХ УГЛЕДОБЫВАЮЩИХ МАШИН(57) Изобретение относится к уго му и горнорудному машиностроению и может быть использовано для получения данных, необходимых для выбора оптимальных конструктивных параметров исполнительного органа, Целью является повышение эффективности исследований за счет снижения трудоемкостиработ и повышение достоверности результатов исследований. Стенд включает исполнительный орган в виде каретки (К) 3 с направляющими 1, механизмдля перемещения направляющих 1 в видепродольно-строгального станка 17 скорпусом и суппортом и измерители 19сил, выполненные в виде тензодинамометра, закрепленные на К 3. На станке17 закреплены кронштейны 16 на осях15. Причем К 3 выполнена в виде монтажных плит-решеток с равнорасположенными отверстиями и нагрузочнымиприспособлениями в виде рычагов (Р)9 и 21, закрепленных на суппорте икорпусе станка 17. Один конец Р 9 ус"тановлен с возможностью осевого перемещения на оси кронштейна 11. Другойконец снабжен грузоприемной площадкойс набором грузов 12,1305341 Между концами одного Р 9 закреплен канат 13, соединенный с измерителем 19 посредством направляющего ролика 14, установленного с возможностью перемещения по оси 15 и с осью по высоо те кронштейна 18. Под углом 90 к продольной оси на К 3 размещена платформа 6. Работа конвейероструга ими 1Изобретение относится к угольномуи горнорудному машиностроению, а конкретно к устройству испытательныхстендов для исполнительных органов .фронтальных выемочйых машин и можетбыть использовано для получения данных, необходимых для совершенствования существующих машин и выбора оптимальных основных конструктивныхпараметров исполнительного органа при Юсоздании новых, преимущественно конвейеров-стругов для добычи угля,Цель изобретения - повышение эфФективности исследований за счет упрощения, ускорения, повышения достоверности получения экспериментальныхданных для оценки технических возможностей существующих и выборы оптимальных параметров исполнительных органов проектируемых машин с различной формой направляющих и схемаминабора резцов на каретках путем моделирования с изменением в широких пределах основных конструктивных параметров исполнительных органов и нагрузок без применения режущего инструмента и углецементного блока каксоставной части нагрузочного устройства.На Фиг.1 изображена схема предла- ЗОгаемого стенда, на фиг.2 - сечениеА-А на фиг,1.Стенд включает исполнительный орган с направляющими 1 для кареток,выполненными в виде трубы или желоба, 35установленными на кронштейнах 2, модель режуще-транспортирующей, кареткив виде монтажных плит-решеток с равнорасположенными отверстиями, состоящую из корпуса 3 и прикрепляемых к 40нему посредством болтов опор 4 скольжения или качения (роликов), Г-образтируется посредством перемещения направляющих 1 совместно со столом станка 17. При рабочем ходе стол станка17 с направляющими 1 перемещаетсяслева направо с заданной скоростьюрезания. Усилия имитируются грузами12. 1 з,п, ф-лы, 2 ил. ного кронштейна 5 для изменениявысоты каретки, платформы 6 для приложения равнодействующих сил в направлении резания Р и подачи Р резоцов, устанавливаемой под углом 90к корпусу 3 каретки,Платформа 6 крепится к кронштейну5 или корпусу 3 посредством болтов,На каждой направляющей 1 установленопо две опоры 4, что позволяет изменять расстояние между опорами 1, Дляобеспечения соосности опор, расположенных на одной направляющей, в корпусе 3 каретки имеются пазы 7, а восновании опор 4 - шипы 8,Нагрузочное приспособление, имитирующее силу в тяговой цепи конвейера-струга, содержит рычаг 9, один конец которого с втулкой 10 установленс возможностью осевого перемещенияна оси кронштейна 11, а второй - сшарнирно закрепленной площадкой снабором грузов 12, Между концами рычага 9 закреплен канал 13, пропущенный к каретке через направляющий ролик 14, установленный с возможностьюосевого перемещения по оси и с осью15, закрепленной на кронштейне 16,установленной с возможностью перемещения по высоте закрепленного на корпусе. 17 станка, кронштейна 18. Свободный конец каната прикреплен к измерителю 19 силы, выполненному в видетенэодинамометра, прикрепленному ккрюку 20 и установленному на корпусе3 каретки.Нагрузочное приспособление, имитирующее равнодействующую сил подачиР, содержит рычаг 21, один конец которого с втулкой 22 установлен с возможностью осевого перемещения на осикронштейна 23, закрепленного на суп 1305341порте 24 механизма для перемещениянаправляющих в виде продольно-строгального станка, а второй - с шарнирно закрепленной площадкой с наборомгрузов 25. Между концами рычага закреплена шаровая опора 2 Ь, выполненная в виде обоймы с шариком, опирающаяся на платформу Ь с заданной посредством груза 25 силой подачи Р .Для простоты измерений работа конвейера-струга имитируется посредствомперемещения направляющих 1, установленных на кронштейнах 2 совместно состолом 27 станка, а модель каретки,установленная на направляющих и закрепленная между измерителями 19 тяговой силы и силы резания 28, и нагрузочные приспособления, закрепленные на суппорте и корпусе 17 станка,остаются неподвижными. 20При рабочем ходе стол с направляющими перемещается слева направо сзаданной скоростью резания. При этомусилия в цепи Т и подачи на забой Римитируются грузами 12 и 25,Формула изобретения1. Стенд для моделирования исполнительных органов фронтальных угле- ЗО добывающих машин, включающий исполнительный орган в виде каретки с направляющими, механизм для перемещения направляющих в виде продольно-строгального станка с корпусом и суппор том, нагрузочные приспособления иизмерители сил, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности исследований за счет снижения трудоемкости работ и повышения достоверности результатов исследований, он снабжен платформой, размещеннойона каретке под углом 90 к ее продольной оси, кронштейнами на осях, закрепленными на продольно-строгальном станке, шаровой опорой, соединенной с кареткой, и выполнен с кареткой в виде монтажных плит-решеток с равнорасположенными по отношению другк другу отверстиями и с нагрузочными приспособлениями в виде рычагов, закрепленных на суппорте и корпусе станка, один конец которых установлен с возможностью осевого перемещения на оси кронштейна, а второй снабжен грузоприемной площадкой с набором грузов, при этом между концами одного рычага закреплена шаровая опора, а другого - канат, соединенный посредством направляющего ролика, установленного с возможностью осевого перемещения по оси и с осью по высоте кронштейна, с измерителем силы, закрепленным на каретке, причем каретка размещена между подвижными измерителями сил резания.2. Стенд по п.1, о т л и ч а ю - щ и й с я тем, что измеритель силы выполнен в виде тензодинамометра, закрепленного между кареткой и суппортом станка, причем его продольная ось размещена в плоскости, проходящей через точку приложения равнодействующих сил в направлении резания и подачи.1305341 А-А Составитель В.ПушкарскийТехред А.Кравчук, Корректор Л.Патай Редактор П.Гереши Заказ 1405/29 Тираж 455 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
