E02F — Экскавация; перемещение грунта

Номер патента: 1328442

Опубликовано: 07.08.1987

Автор: Ившуков

МПК: E02F 3/88

Метки: землесосного, орган, рабочий, снаряда

...легких грунтах, т,е, со средней крупностью частиц до 1 мм и в неслежавшемся состоянии,. При этом низкаяэффективность грунтоэабора объясняется тем, что щелевидным и эллиптическим наконечникам присущ эффектснижения скоростей всасывания пульпы, а равно и расхода на единицу площади зева, от середины (оси) наконечника 2 к его краям (боковым стенкам3). Это ведет к появлению осадка внаконечнике 2 у боковых стенок 3.Кроме того, расход грунта, приходящийся на единицу площади зева, судалением от середины (оси ) к краям( боковым стенкам 3 ) возрастает из-заобрушения боковых откосов траншеи.13 результате увеличивается концентрация смеси (пульпы), что также вле-. 1 О 15 20 25 30 35 40 45 50 55 чет за собой увеличение слоя осадка у боковых стенок 3...

Номер патента: 1328443

Опубликовано: 07.08.1987

Автор: Новинский

МПК: E02D 17/08, E02F 5/20

Метки: грунте, сооружения, щелей

...органа 5, состоящего иэрежущих звеньев 6. Режущие звеньявыполнены плоскими, ширина и длинакоторых во много раз больше высоты.Сверху каждое звено имеет резцы 7 ввиде шипов с острыми кромками, снизу - отверстия 8, а с боков звеньяимеют вырезы 9, Режущие звенья между собой соединены осью О, котораяпозволяет режущему органу изгибатьсятолько в одной плоскости. В верхнейчасти рамы расположены направляющиеролики 11 и 12, задающие направлениедвижению органа иэ накопителя 13 кбарабану лебедки, Накопитель 13 выполнен в виде платформы и предназначен для перевозки, хранения и подготовки рабочего органа к эксплуатации, В накопителе также расположенпривод для вытаскивания рабочего органа из скважины,Устройство работает следующимобразом.В...

Номер патента: 1328444

Опубликовано: 07.08.1987

Авторы: Бирзлея, Кокорев, Лагунов, Меленчук, Нагайник, Никитин

МПК: E02F 5/28

Метки: кюветовосстановитель

...фиксирует секторы 23 и 25 сзаданным углом скоторый определяется лри установке рабочего органа6 относительно оси манипулятора 4.В передней части рабочего органа 6с помощью тяг 29 шарнирно закрепленкомпенсирующий гидроцилиндр 8, к которому прикреплен тяговый трос 9,другой конец которого присоединен ксвободному концу консольной балки 1 О.Балка 10 представляет собой (фиг.8и 9) пустотелый стержень коробчатойконструкции, внутри которой размещенвыдвижной удлинитель 30 с гидравлическим приводом (не показан)БалкаО зафиксирована с возможностью продольного перемещения в двух коробчатых упорах 31, которые жестко закреплены на раме 2. В одном из упоров31 выполнены отверстия под стержневой фиксатор 32, который установленв одно из отверстий 33 балки 10...

Номер патента: 1328445

Опубликовано: 07.08.1987

Автор: Богданов

МПК: E02F 5/28

Метки: каналов

...звездочка 33закреплена жестко на оси 32, звездочки 34 и 35 - жестко на оси шарнира13, звездочки Зб - на оси шарнира 11,где так же жестко закреплены ведущие 15звездочки 37 (фиг.2) цепей.На раме (фиг.1 и 2) закрепленоприсоединительное звено 38 для навески устройства для очистки каналов набазовой трактор, а также кронштейн 2039 с удлинителем 40 для присоединения к стреле 41 базовой машины (экскаватора). Рама 1 имеет опорные катки 42 (фиг.1), а ковши 17 снабженыкатками 43, оси вращения которыхсовпадают с горизонтальной режущейкромкой.Устройство для очистки каналовработает следующим образом.Звеном 38 (фиг.1) устройство для 30очистки каналов. присоединяют к навесному устройству трактора, вал отборамощности соединяют с редуктором 29,а...

Номер патента: 1328446

Опубликовано: 07.08.1987

Авторы: Кизяев, Кокоз, Родионов, Струк, Сухоруков, Фомичев

МПК: E02F 7/02

Метки: землеройной, отвалообразователь

...по поперечному уклону опорная часть самоходной тележки, копируя поверхность движения, отклоняет 4 п ся от горизонтали и перемещает в сторону уклона (или в обратную сторонупри подъеме) шарнир крепления гибкой .тяги 3 к опоре 4, При этом центртяжести конвейера, оставаясь в преж 45 нем положении, выходит за пределывертикали, проходящей через шарниркрепления гибкой тяги 3 к опоре 4,В результате возникает выравнивающиймомент, величина которого зависит от 5 О величины сил тяжести конвейера ивеличины удаления центра тяжестиконвейера от вертикали. Если этотмомент больше силы трения в гибкойтяге 3 и шарнирах 6 и 7, то конвейер б 5 перемещается до принятия горизонтального положения, при котором его центртяжести совпадает с вертикалью,...

Номер патента: 1328447

Опубликовано: 07.08.1987

Авторы: Воздвиженский, Листровая

МПК: E02F 9/04

Метки: башмак, опорный, шагающего, экскаватора

...б, 1 поперечным стенкам 3, расположенным под плитой 5приварены балки 7 П-образногопрдфилятаким образом, что верхний настил 4располагается на параллельных торцахоткрытой части балки 7 и соединенс ними, Балки 7 проходят через всюширину пролета между продольнымистенками 2, Средняя полка балки в еецентральной части соединена с поперечной стенкой,Опорный башмак при передвиженииэкскаватора работает следующим образом,В начале шагания при выдвиженииштока подъемного цилиндра башмак опирается на грунт. При дальнейшем выдвижении штока происходит подъемэкскаватора, При этом вся нагрузкаот его веса передается на грунт черезверхний настил продольные и поперечные стенки и нижний настил и происходит прогиб верхнего настила с плитой в пролетах между...

Номер патента: 1328448

Опубликовано: 07.08.1987

Авторы: Казаринова, Камышев, Кострицкий, Попов

МПК: E02F 9/04

Метки: механизм, шагания

...к глухому днищу корпуса 1. При этом уси-лие развиваемое гидроцилиндром, равно Р=Р(5 -5 ) + Р - - Р(5, + -5),где Р - давление рабочей жидкости;- площадь поршня 2;5 - площадь торца штока;5 . - площадь поршня 8,2 О т.е, дополнительное усилие равно произведению давления рабочей жидкостина площадь(5 -5 ), т.е. на площадьсечения штоковой полости К.3 13 не заполняется рабочей жидкостью (в ней образуется вакуум) и в нее попадает лишь незначительное количество рабочей жидкости за счет протечек через уплотнение и обратный клапан, которое вытесняется через последний при ходе поршня 8 вверх, В этом случае благодаря заполнению одной штоковой полости Д ускоряется подъем поршня 2 и лыжи 7. Повышение давления на подъем лыжи при этом позволяет полнее...

Номер патента: 1328449

Опубликовано: 07.08.1987

Авторы: Моисеев, Степанов, Тарасов, Телятников, Чемлаков

МПК: E02F 9/20

Метки: бульдозера, процессом, рабочим

...(7) вычисляют йижнее значение предела регулирования тяговой мощности Хт Далее процесс копания совершают при зафиксированном исполнительном механизме. При этом на участке АВ диаграммы веэрастает сопротивление на отвале, уменьшается скорость движения и тяговая мощность. В точке В тяговая мощность достигает нижнего пре 1328449"дела регулирования, поэтому по условию (8) начинают выглубление отвала, Если при выглублении отвала удовлетворяются условия (9) алгоритма, то выглубление отвала продолжают, Выглубление отвала продолжают до тех пор, пока н точке С (фиг, 5) диаграммы тяговая мощность приобретает экстремальное значение, При выполнении условия (10) алгоритма выглубление прекращают, С этого момента процесс копания снова совершается при...

Номер патента: 1328450

Опубликовано: 07.08.1987

Авторы: Лисовин, Осипов, Погребцов, Сафонов

МПК: E02F 5/14, E02F 9/20

Метки: землеройной, органа, положением, рабочего

...плоскости 6чувствительные элементы фотоприемника 10 состоят лишь из одной секции, а второй чувствительный элементсодержит как минимум три секции,собранные в вертикальную матрицу(например, секции а, Ь и с на фиг,2 а),Электрические сигналы, образованныев результате воздействия оптическойвертикальной плоскости 6 на чувствительные элементы 7 - 9, поступают наузел 11 обработки и сравненияО (Фиг,2 б) .Устройство работает следующимобразом.При вращении головки 1 иСточникаоптического излучения (Фиг,1) Вок25 руг вертикальной оси в пространственад участком работ создается плос- .кость 2, параллельная дну отрываемойтраншеи, а с помощью цилиндрическойлинзы 3 и двух плоских зеркал 4 и 5 -30 оптическая плоскость 6, сканированная в вертикальном...

Номер патента: 1328451

Опубликовано: 07.08.1987

Авторы: Бучин, Васильев, Енина, Руппо, Филиппенко

МПК: E02F 3/26, E02F 9/20

Метки: драглайна, использования, оперативного, экскаватора

...между точкамн схода тягового иподъемного канатов с1направляющих шкивов;зЦп В=О-отсутствие начала разгрузки ковша;зЦп С=О- отсутствие начала операции заполнения ковша.,д 1 тзЦп Ь = 1, если - +- с О,д 1:=132845 Сигнал зВп В=1 в течение времени,5 начиная от момента выполнения условий (12) и до момента формирования сигнала а 8 п С=1.Определяют начало операции заполнения ковша зддп С=1 при одновременном выполнении условий БЕ з 8 п Й з 8 п ада А зд 8 л В 0,5 Р1- 1Э(14) 15 го Использование главных приводовдраглайна характеризуется при заполнении ковша величиной Апри транс- - к25 портировке груженого ковша величинойА ., при транспортировке порожнегоги фЕковша величиной АПОР 1Комплекс технических средств дляреализации предлагаемого...

Номер патента: 1328452

Опубликовано: 07.08.1987

Авторы: Вартанов, Веледеев, Искрицкий, Крюков, Кудиш, Марк, Николаев, Тимофеев, Шеншов

МПК: E02F 9/22

Метки: гидропривод, действия, землеройной, непрерывного, оборудования, рабочего

...органов соответственно по схеме замкнутой циркуляции.Подпитка системы с замкнутой циркуляцией при этом обеспечиваетсянасосом 17, подающим рабочую жидкость со слива распределителя 18 вгидролинии 8 - 12, Гарантированныйподпор и слив избытка подпитки осуществляется клапаном 25 давления,предохранение приводов от перегрузки - предохранительными клапанами23 и 24. При необходимости реверсагидромотора 2 распределитель 7 устанавливается в левую позицию, дляреверса гидромотора 5 - в правую,Насос 17 подает рабочую жидкостьв гидролинии 8 и 9, которые становятся напорными. Чтобы стал возможенреверс, насосы 1 и 4 необходимо разгрузить механически или гидравлически. В предлагаемой схеме разгрузкаобеспечивается распределителем 13,Когда поспедний...

Номер патента: 1328453

Опубликовано: 07.08.1987

Авторы: Баранов, Верейнов, Захарчук, Копчиков, Масленников, Сухов, Чебурашкин, Шлойдо

МПК: E02F 9/28

Метки: зуба, наконечник, рыхлителя

...стопора на стойкезуба. Наконечник имеет продольную ось 8.Боковые грани 6 имеют форму, близкую к треугольной, Передняя 4 и задняя 5 грани выполнены прямоугольнойформы в плане или с некоторым сужением в зоне режущей части 1 (ширинарежущей кромки 3 несколько меньшеширины посадочной части 2,сформированной в виде кармана). 8453 2наконечника в целом, обеспечивая самозатачиваемость наконечника,Наконечник может быть выполнен из одного или нескольких материаловс различной прочностью и соответственно термообработанным,так чтобыобеспечить возрастание твердостиматериала режущей части 1 от продольной оси 8 в направлении боковых граней 6 с градиентом Г (направлениероста градиента твердости показанострелками), обеспечивающим...

Номер патента: 1330271

Опубликовано: 15.08.1987

Авторы: Гаврилов, Крайнов, Курилов, Овчинников, Степаничев

МПК: E02F 3/28

Метки: оборудование, рабочее, экскаватора

...пальца 7 и жестко фиксируется тягой 2. В проушинах 8 промежуточного элемента 1 шарнирно установлена рукоять 9 ковша, Гидроцилиндр 10 поворота рукояти крепится в проушинах 11, располо. женных на консоли 4, которая установлена в одной плоскости с рукоятью, Тяга 2 установлена одним концом в проушинах 12 промежуточного элемента, а другим - в проушинах 13 на стреле. Проушины предназначены для крепления гидроцилиндра привода рукояти, Тяга соединена с элементом 1 и стрелой пальцами 14 и 15 и выполнена раз. движной, состоящей из двух секций 16 и 17, которые имеют ряд отверстий, расположенных по дпине с одинаковым шагом, вставлены одна в другую и соединены пальцем 18. Это дает возможность регулировать длину тяги с целью обеспечения...

Номер патента: 1330272

Опубликовано: 15.08.1987

Авторы: Григас, Демин, Кабанов, Кузьмина, Синицын

МПК: E02F 3/48

Метки: оборудование, рабочее, экскаватора-драглайна

...этомбалка с рейкой 1 О проходит через седловой подшипник 13 и взаимодействуетс зубчатым колесом 12. Подвижная 8и неподвижная 9 траверсы огибаютсядополнительными канатами 5, которыеодним концом закреплены на неподвижной траверсе 9, а другим вк коромыс.лу 3 ковша 2.Экскаватор работает следующим образом.Ковш 2, наполненный грунтом, открывается от забоя и транспортируется к месту разгрузки, при этом дополнительные канаты 5 находятся в натянутом состоянии под действием силытяжести балки с рейкой.При расположении ковша над местомразгрузки вал 11 с зубчатым колесом12 удерживается тормозами 7 от проворачивания и балка с рейкой, дополнительные канаты и ковш фиксируются., После этого осуществляется отпуск тя.гового каната, и происходит...

Номер патента: 1330273

Опубликовано: 15.08.1987

Автор: Сарнацкий

МПК: E02F 3/48, E02F 3/60

Метки: ковш, экскаватора-драглайна

...крепления подъемных цепей.2, соединенные с задними концами тяг 6 с наружной стороны стенок 3, поперечныйулругий очистной лист 10, прикрепленный с возможностью взаимодействияс днищем 5 тягами 11 к заднему ножу8, дополнительные цепи 12, соединяющие передние концы продольных тяг 6с тяговыми цепями 13 посредством проушин 14 тяг 6, расположенных внутриковша 1,Ковш работает следующим образом.При копании гручта подъемные цепи2 ослабляются, ковш 1 врезается вгрунт, цепи 13 и 12 натягиваются так,что тяги 6.с последовательно установленными на них очистными ножами 8 ипоперечным очистным листом 10 переме"щаются по лазам, 7 в переднюю частьковша 1, при этом свободная кромкаочистного листа 10 скользит по стенке4. При таком же положении...

Номер патента: 1330274

Опубликовано: 15.08.1987

Авторы: Ветлицын, Винокуров, Глебов, Иванова

МПК: E02F 3/76, E02F 9/22

Метки: бульдозер

...Поскольку штоковые полости гидро- цилиндров 1 соединены через гидрораспределитель 6 с насосом 7, то происходит выглубление отвала 2. Выглубление отвала 2 происходит также и5 в том случае, если бульдозер проходит такой участок грунта, на котором колеса базовой машины имеют пониженные сцепные качества и не могут реализовать заданную величину тягового усилия вследствие буксования. При увеличении буксования уменьшается скорость бульдозера и производительность дополнительного насоса 15, кинематически связанного с ведомым колесом 16, поэтому в напорной гидролинии 19 увеличивается давление рабочей жидкости, подаваемой дополнительным насосом 17, кинематически связанным с ведущим колесом 18. Давление рабочей жидкости из напорной гидролинии...

Номер патента: 1330275

Опубликовано: 15.08.1987

Авторы: Котовский, Лила, Хома

МПК: E02F 3/92

Метки: грунтозаборное, землесосного, снаряда

...эффективности разработки грунтов с растительными включениями.На фиг.1 изображено грунтозаборноеустройство, продольный разрез, нафиг.2 - разрез А-А на фиг.1,Грунтозаборное устройство землесосного снаряда содержит всасывающийпатрубок 1, раму 2, вал 3, головнойподшипник 4, установленную на валу 3фрезу, состоящую из прямолинейных ножей 5, закрепленных на лопастях ступицы 6, сгиц 7 и опорного кольца 8,экран 9, защитный кожух 10, установленный вокруг вала 3, брусья 11 и 12с ножами 13 и 14, закрепленными соответственно на кожухе 10 и экране 9,клыки 15, установленные на лопастях.Горизонтальный нож 13 установленс образованием режущей пары со спицами 7, нож 14 установлен на экране9 вдоль боковой поверхности фрезы собра.зованием режущей пары с...

Номер патента: 1330276

Опубликовано: 15.08.1987

Авторы: Балакло, Лукин, Нелипович, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, оборудования, погрузочного, погрузчика, фронтального

...из гидролинии 15 по гидро- линии 14 подводится к гидравлической полости управления гидроуправляемого клапана 13 и производит его переклю чение. В результате этого рабочаяжидкость от гидронасоса 1 сливается в гидробак 7 через гидролинию 12 и гидроуправляемый клапан 13. Так как обратный клапан 16 в гидролинии 3 закрывается, то в поршневые полости ковшовых гидроцилиндров 5 рабочая жидкость поступает только от гидро- насоса 2 и, следовательно, скорость движения штоков гидроцилиндров 5 снизу жается до требуемой величины. Послеокончания черпания золотник 10 гидро- распределителя 4 устанавливается в исходное положение. Гидроуправляемый клапан 13 устанавливается в исходное положение, показанное на фиг.1 Для опрокидывания ковша в процессе...

Номер патента: 1330277

Опубликовано: 15.08.1987

Авторы: Гумеров, Яковлев

МПК: E02F 9/22

Метки: гидравлический, двухпоточный, оборудования, одноковшового, привод, рабочего, экскаватора

...с возвратной пружиной и полостями управления. Полость управления с возвратной пружиной соединена с магистралью 13 гицроуправления подъемом .стрелы экскаватора гидролинией 19, а к другой полости управления проведена линия 20 сервоуправления 21. При включении (после набора грунта) золотника 10 стрелы на подъем рабочего оборудования управляемый двухходовый кран остается в положении "Включено" и соединяет штоковую полость гидроцилиндра со сливом через дополнительный предохранительный клапан, настроенный на такое давление, при котором рукоятьопускается до определенного положения (вылета рабочего оборудования)и экскаватор предохраняется от опрокидывания. При выключении подъема5 стрелы возвратная пружина также удерживает двухходовый...

Номер патента: 1330338

Опубликовано: 15.08.1987

Авторы: Будовой, Звонарев, Мерзляков

МПК: E02F 9/04

Метки: оборудование, ходовое, шагающее

...поверхность опорнойплиты 1 снабжена кольцевыми направляющжи 12 и 13, выполненными в горизонтальной плоскости концентричнооси вращения машины. Концы гибкихтяговых органов 10 и 11 закрепленына корпусах гидроцилиндров 7 на проЗбтивоположных лыжах 2 а их средниечасти размещены в кольцевых направляющих 12 и 13 и закреплены на нихс помощью Фиксаторов 14 и 15 известным способом, Ходовые тележки 3 снаб 40жены стопорными устройствами 1 б выполненными в виде гидроцилиндров илиэлектромагнитов и имеющих общую схему упраьления с силовыми гидроцилиндрами 7 не показано) .4 гРабота оборудования заключаетсяв следующем,сительно опорной плиты 1, Фиксаторы14 ограничивают проскальзывание гибких тяговых органов 10 на направляющих 12, При опирании лыж на...

Номер патента: 1331959

Опубликовано: 23.08.1987

Авторы: Лебедев, Лисин, Овчинников, Шиварнов

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...Нагс сов - ---К(з, ;Ю, д)д,. отора; где К. - радиус кривизны задней 1 К стенки, м; К - радиус ротора, м;45 и грун.при льников оставитель Л.Коехред И,Попович Пекарь рректор А.Тяско едакт Заказ 37 27 Тираж 606 П ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.одписное роизводственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 Изобретение относится к землеройному машиностроению, а именно к рабочим органам роторных экскаваторов.Цель изобретения - повышение про 5 изводительности за счет увеличения выносной способности ковшей.На чертеже изображен рабочий орган, общий вид.Рабочий орган содержит ротор 1 с ковшами 2, имеющими днище 3, переднюю и заднюю стенки. При этом задняя...

Номер патента: 1331960

Опубликовано: 23.08.1987

Автор: Мелашич

МПК: E02F 3/28

Метки: оборудование, одноковшового, рабочее, экскаватора

...и в крайнее нижнее положения (фиг,1). Для фиксации боковых стенок 6 ковша в крайнем нижнем положении используется фиксатор 26, смонтированньш с наружной стороны на задней стенке 10 ковша.Рабочее оборудование работает следующим образом.Поворотом рукояти 1 достигается установка ковша в требуемое положение, При разработке грунта (фиг,2) ковш поворачивается относительно шарнира 20 крепления к рукояти 1 при помощи гидроцилиндра 2. При этом с помощью фиксатора 23 плунжер 16 фиксируется в нижнем положении, шарнир 14 располагается соосно шарниру 20 и усилие от гидроцилиндра 2 через двуплечий рычаг 3 и П-образную тягу 4 и кронштейны 5 передается на ковш. Осуществляется разработка грунта зубьями 8 и боковыми подреэающими ножами 7. При этом...

Номер патента: 1331961

Опубликовано: 23.08.1987

Авторы: Буданов, Волков

МПК: E02F 3/28

Метки: навесное, оборудование, экскаватора

...время 20 - 30 с, по прошествиикоторого реле 47 времени размыкаетсвои силовые контакты, Электромагниты 26 втягиванием сердечников воздействуют на тяги 25 и перемещают их всторону электромагнитов, поворачиваязахваты 20, которые, сжимая пружины21, уходят в окна 19, освобождая темсамым поршень 36 с уплотнителями 37и 38,При опускании ударника 5 в нижнюю точку до ограничителя 13, армированного металлорезиной для снижениясилы удара ударника 5 об ограничитель13, по команде оператора ударник 5опускается гидроцилиндром 8 в забойк месту приложения нагрузки для разрушения его. При установке ударника5 в забое стрела штоком 7 гидроцилиндра 8 продолжает опускаться вниз,1при этом поршень 36 с уплотнителями37 и 38, проходя окна 19 захватываетвоздух,...

Номер патента: 1331962

Опубликовано: 23.08.1987

Авторы: Серегин, Шемякин

МПК: E02F 3/413

Метки: грейфером

...клещевыми захватами 12 и 13.Устройство управления грейфером работает следующим образом.При погрузочно-разгрузочных работах, когда для эффективной работы чаще требуется свобода маятниковых колебаний в двух плоскостях, шток исполнительного гидроцилиндра 7 втянут и устройство управления грейфом находится в исходном положении, т.е. расцепленном со штангой 2,При копании грунта для устройства сооружений способом "стена в грунте" а также при образовании и планировке откосов и котлованов, насыпей грейфом требуется блокировка маятниковых колебаний и обеспечение принудительного поворота штанги 2 относительно рукояти б в плоскости продольной оси базовой машины. Для этой цели необходимо выдвинуть шток исполнительного гидроцилиндра 7. При выдвижении...

Номер патента: 1331963

Опубликовано: 23.08.1987

Авторы: Иофик, Леонов

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...стенки4 с упорами 5, заднюю стенку 6 и20узел 7 самоочистки. Днище 1 и нижняя часть задней стенки 6 выполненыс прорезями 8 в виде единого выталкивающего элемента 9, который соединен с режущим козырьком 3 посредством шарниров 10 и с возможностьюопирания на упор 11, закрепленный наверхней части задней стенки 6.Узел 7 самоочистки выполнен изконтактирующих с внутренней и внешней поверхностями днища 1 и нижнейчасти задней стенки 6 поперечныхбалок 12 с двусторонними режущимикромками 13, Балки 12 связаны междусобой посредством расположенных нпрорезях 8 стягивающих колец 14,Узел 7 самоочистки включает такжерасположенные на внешней стороне днища 1 и закрепленные на стягивающихкольцах 14 клиновидные зубки 15,которые направлены в сторону...

Номер патента: 1331964

Опубликовано: 23.08.1987

Авторы: Алимов, Важинский, Шаволов

МПК: E02F 3/64

Метки: ковш, многощелевой, скрепера

...режущими ножами 7.Задняя стенка 5 и перегородки 6 соединены жестко с режущими ножами 7 и посредством шарнирных тяг 9 меж ду собой и расположены с возможностью 25 взаимодействия в транспортном поло.жении ковша режущих ножей 7 с распо-. ложенными перед ними перегородками 6 или режущими ножами 7, Гидроцилиндры 8 установлены на неподвижных эле- зо ментах ковша, в частности на бампере 10, и соединены с задней стенкой 5.Скрепер имеет гидроцилиндры 11 подъема и опусКания ковша.Работа с многощелевым ковшом скрепера осуществляется следующим образом.В начале копания гидроцилиндрами 8 задняя стенка 5 и через тяги 9 перегородки 6 поворачиваются вокруг 40 осей А шарниров соединения ножей 7, чтобы последние установились в положение резания и...

Номер патента: 1331965

Опубликовано: 23.08.1987

Авторы: Коленда, Макаров

МПК: E02F 3/76

Метки: бульдозера, двустороннего, действия, оборудование, рабочее

...- вид А на фиг.1; на фиг.З - разрез Б-Б на фиг,2(по распорному штырфПредлагаемый бульдозер включает сдвоенный рабочий орган 1, имеющий прямой 2 и обратный 3 отвалы, обращенные друг к другу тыльными сторонами, толкающую раму 4, к которой эакреплены гидроцилиндры 5 управления рабочим органом, вторые концы их соединены с проушинами 6 на отвале,В нижней части отвала расположена труба 7 с поперечной горизонтальной осью 8в которой закреплены штыри 9. Горизонтальная ось 8 дополнительно прикреплена к толкающей раме 4, Штыри 9 верхними концами соединены с рамой 4 и проходят до соединения с осью 8 через удлиненные отверстия в верхней части отвала, в которых по концам приклеены амортизаторы 10, а сами отверстия перекрыты крышками 11, с...

Номер патента: 1331966

Опубликовано: 23.08.1987

Авторы: Архангельский, Гульняшкин, Забегалин

МПК: E02F 3/76

Метки: автогрейдер

...поверхности отвала, и состоит иэ переднего 6, среднего 7 и заднего 8 звеньев и пересекающихся с ними верхнего9, промежуточного 10 и нижнего 11звеньев, Звенья между собой соединяются шарнирами 12, Нижнее звено11 образовано нижней частью тяговойрамы 3, а переднее звено 6 жесткосоединено с отвалом, Механизм управления смонтирован таким образом,что точка пересечения режущей кромки отвала (линии А-А на фиг.З и 4)с плоскостью механизма расположенана пересечении оси переднего звена6 с осью нижнего звена 11, При больших габаритах отвала механизм управления может быть выполнен в видедвухили более одинаковых шарнирнорычажных механизмов 5 (см.фиг,5).Пунктиром изображены два дополнительных механизма, При этом для синхронной работы механизмы...

Номер патента: 1331967

Опубликовано: 23.08.1987

Авторы: Войтович, Мартынюк, Рыбальский, Хоменко

МПК: E02F 5/02

Метки: ложа, оборудование, рабочее, трубопровод, устройства

...направляющей двуплечего рычага2 установлен режущий нож 3 ложекопателя, выполненный с рассекателем 7грунта, установленным в продольнойплоскости ножа. К оси опорного узла8 посредством шарнирной тяги 9 присоединен очиститель ложа.10, состоя- З 0щий из последовательноустановленного ряда зачистных элементов 11 трапецеидальной формы, соединенныхмежду собой шарнирами 12, при этомяа зачистных элементах 11 установленыступенчато по ходу движения очистныеоткрылки 13, Нож 6 выполнен съемным.Оборудование для устройства ложапод трубопровод работает следующимобразом.40.В процессе отрытия траншеи режущий нож 6 ложекопателя, установленный вместе с двуплечим рычагом 2на зачистном элементе 1, разрабатывает ложе под трубопровод, приэтом эа счет...

Номер патента: 1331968

Опубликовано: 23.08.1987

Автор: Коровин

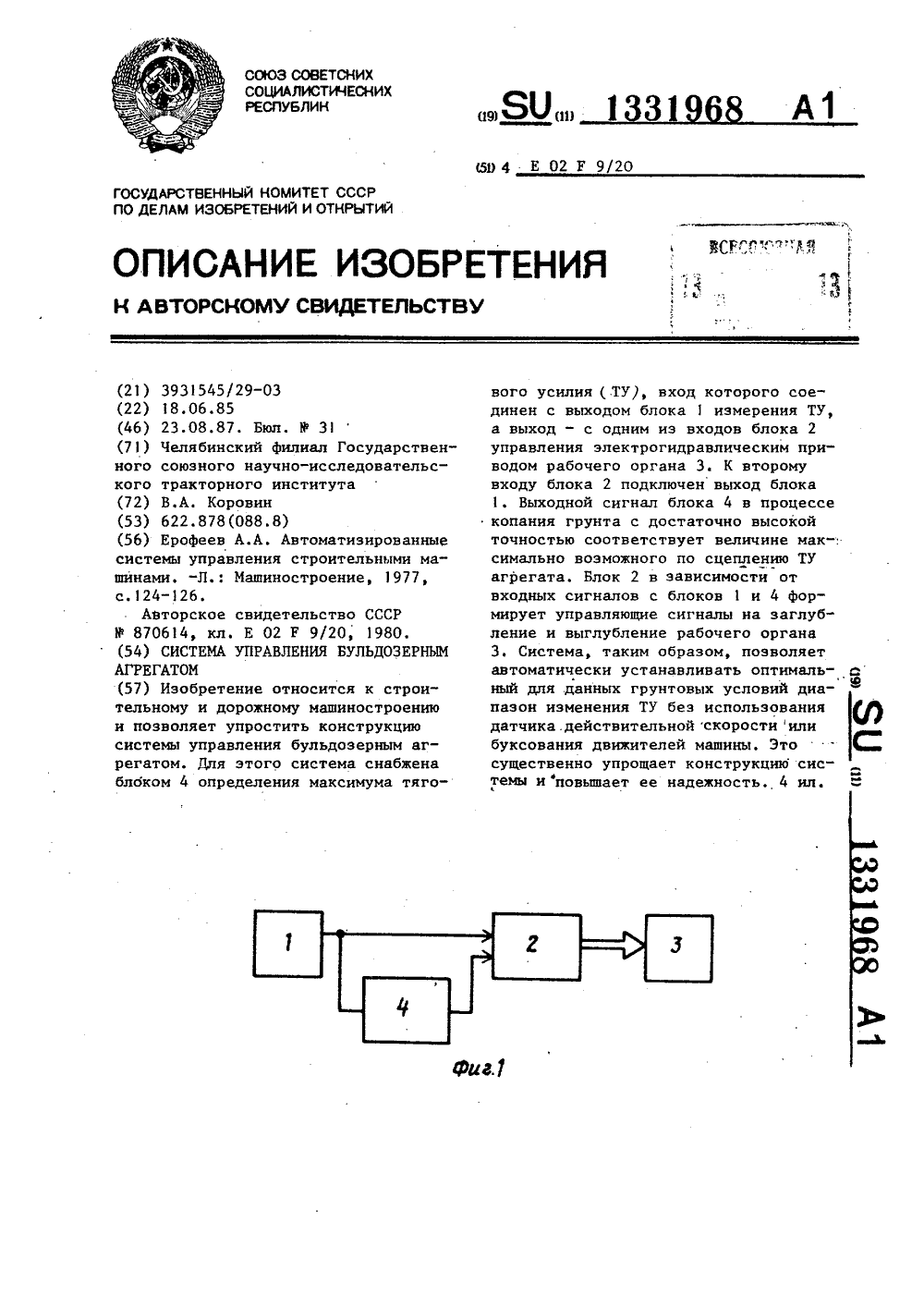

МПК: E02F 9/20

Метки: агрегатом, бульдозерным

...системы автоматического управления рабо"чим органом. Поэтому выходной сигнал блока 4 определения экстремума тягового усилия в процессе копания грун"та с достаточно высокой точностьюсоответствует величине максимальновозможного по сцеплениюгягового усилия агрегата. Положение максимума производительности агрегата в координатах тягового усилия определяется величиной Р , твк как с точкит иоксзрения производительности наиболее целесообразно силовое форсирование агрегата.В данном устройстве тяговое усилие машины определяется при помощи блОка 1 измерения тягового усилия, выполненного, например на основе тензометрического датчика, установленного на опорах толкающих брусьев машины. Сигнал тягового усилия поступает на вход операционного...
