E02F — Экскавация; перемещение грунта

Номер патента: 1315570

Опубликовано: 07.06.1987

Авторы: Булавин, Звонарев, Папулов, Эбич

МПК: E02F 9/02

Метки: гусеничных, машин, механизм, привода, хода

...и 9 взаимодействуют соответственно с правым илевым рядами роликов 11 и поочередно 5их заклинивают, вращаясь в одну сторону. При вращении обойм в противоположную сторону происходит свободный ход, вследствие чего приводнойвал б вращается только в одном заданном направлении,Ролики 11, находящиеся на плоскихгранях звездочки О, имеют три положения: положение холостого хода, правое и левое рабочие положения, и, в 25зависимости от переключения, с нимивзаимодействуют толкатели 14, находящиеся с левой или с правой стороны,которые перемещают ролики 11 в одноиз рабочих положений. 30Муфта работает следующим образом.В положении, показанном на фиг,2,втулка 17 переключения находится вкрайнем правом положении. При этом сроликами 11 взаимодействуют...

Номер патента: 1315571

Опубликовано: 07.06.1987

Авторы: Гинзбург, Коровин, Курченков, Телятников

МПК: E02F 9/20

Метки: землеройно, процессов, рабочих, транспортной

...работающий задающий генератор 5 формируетнапряжение (например, пилообразнойформы), амплитуда которого с точностью до постоянного масштабногокоэффициента соответствует максимальному тяговому усилию (фиг. 3, 11 )ЗТМ, Период следования выходных импульсов генератора 5 значительноменьше периода наибольшей из возможных частот рабочего процесса машины,Измеренное значение тягового усилия Р, сравнивается двухпороговымкомпаратором 16 с выходным напряжением генератора 5 и в момент их совпадения формируется короткий импульс(фиг.З, Б,), поступающий на управляющий вход устройства 18 выборкии хранения, Выходное напряжение генератора 5 через перемножитель 19 поступает также на вход функциональногопреобразователя 20.С достаточной степенью...

Номер патента: 1315572

Опубликовано: 07.06.1987

Автор: Абрамов

МПК: E02F 9/20

Метки: гидравлического, процессом, рабочим, экскаватора

...Первые выходы блоков 20 и 23 соединены с входами блоков 26 и 27 задания разности давлений в гидроцилиндрах 5 и 6.5 3 рораспределителя 9 и жидкость от насоса 2 подается в поршневую полость гидроцилиндра 6 ковша, Причем расход ее регулируется указанным дросселем 17. В результате в гидроцилиндре б ковша возникает вторичное давление, вызванное движением рукояти, которое регистрируется датчиком 21 давления и обуславливает поворот ковша.От датчика 21 сигнал поступает через усилитель 22 в блок 23 сравнения. Если величина давления поступающей жидкости Р не превышает предельного Рзаданного настройкой предохранительных клапанов, и больше величи - ны Р в ковше, то через блок 27мьНзадания разности давлений сигнал о величине а Р поступает к дросселю...

Номер патента: 1317066

Опубликовано: 15.06.1987

Авторы: Баловнев, Голубченко, Хмара

МПК: E02F 3/40

Метки: ковш, экскаватора

...и 8 - 23) осуществляется перемещением зубьев вдоль ковша., изменением их количества ня перецней кромке 2днища ковша и изменением угла наклона зубьев относительно передней кромки 2 днища ковша, Процольное перемещение зубьев 3 выполняется закреплением их на отверстиях, рясполсженнык в рядах 4 и 5 либо в рядах 6 и 7, Изменение угла наклоня зубьев 3 относительно передней кромки 2 днища ковша осуществляется их крапле:ием с помощью любого из трех пазов 8-10,выполненных в зубьях 3.Конструкция зуба 3 и возможностьизменения его угла наклона относительно передней кромки 2 днища ковшапозволяет набрать б различных угловрезания зубом 3. 11 ри креплении зуба 3на переднеи кромке 2 днища ковша спомощью паза 8, грань 11 составляетс передней кромкой 2...

Номер патента: 1317067

Опубликовано: 15.06.1987

Авторы: Казаков, Кузнецов, Солохин, Шварц

МПК: E02F 3/42

Метки: оборудование, одноковшового, рабочее, экскаватора

...усеченный кону" 3 устанонлен в выемке 6 кохсхпа с в виде усе-.Мченного конуса. Перегородка 5 связана ;- ковпсом с рез бовыи элементомс,болтом) "., Перегородка 5 может бытьВязана С )"ОВШОМ С НЕСКс)ЛЬКИИИ бОЛтаки, В станке выемки ковша. выполнен 25сквозной паэ 8 совмещенный с повес)хностьп) кольцевыи ххазом 4, Расстоя1хгие от тох)ца конического участка рукояти до кольцевого паза с большеХгм Хс ССТОЯНИЕ ДО УПРУГОДЕМПСОИРУЮЩЕЙ 3 Дперехородки 5.Обокя ковшас рукоятс:сс 2 Осущос.вляется следующим образом,Полый усеченный конус 3 устанавливают в выесску б, Ветс гивахпсспи болта ;Обеспечив сют втя)" их)Я-ие ксн 7 са )и коническое отверстие Кольцевой паз 4обе .печивагт уменьшен)хе жесткости 1 час,р я л,) лого -,)сзчг-, )хого и Он)ся р ясположг...

Номер патента: 1317068

Опубликовано: 15.06.1987

Авторы: Батманов, Журкин, Лийва, Никопензиус, Смирнов, Федоров, Ямполь

МПК: E02F 3/48

Метки: оборудование, рабочее, экскаватора-драглайна

...вдоль вала 27 и с помощью рычага 28 входит в зацепление с шестерней 18 или выходит из зацепления с ней. Лебедка снабжена тормозами 29 и 30.Устройство работает следующим об 35 разом.При наполнении ковша шестерни 17 и 18 приводят в зацепление и барабаны лебедки 1 - 3 вращаются синхронно. Для осуществления операции раз сматывается с барабана. Осуществляется разгрузка ковша. После разгрузкиковш выводят в горизонтальное положение реверсированием двигателя и наматыванием на барабан 2 К 12 и 13 доуравновешивания их длин К 6 и 7. Затем выключают двигатель, затормаживают барабан 2 тормозом и включаютдвигатель для подачи на забой.2 иле груэки затормаживают барабаны 1 - 3 посредством тормозов 29 и 30 при отключенном,цвигателе 16, выводят из...

Номер патента: 1317069

Опубликовано: 15.06.1987

Авторы: Капустин, Сидельников

МПК: E02F 3/54

Метки: скрепер

...Нож3 вынесен вперед относительно вертикальной плоскости, прохоцящей через элемент крепления прямой тяги, на расстояние от 1/3 до 1/2 длины ножа.3. Корпус 1 выполнен с двумя боковыми стенками 10 и 11 с салазками. Скрепер работает следующим образом.При движении вперед нож 3 скрепера полностью внедряется поп, массив кускового груза до элемента крепления 4 (кронштейна) для кре.пления каната прямой тяги, Порция груза проходит в корпус скрепера. При движении скрепера назад эта порция груза отрывается от массива с помощью зу 17069 2бьев 9 и задерживается в пространстве за ножом 3. При повторном движении скрепера вперед эта порция груза проталкивается следующей порцией за скребок 6 и затем при движении назад груз транспортируется к месту...

Номер патента: 1317070

Опубликовано: 15.06.1987

Авторы: Баловнев, Березин, Ермилов, Савельев

МПК: E02F 3/76

Метки: агрегат, бульдозерный

...отвалы 3 относительношарнира 4 на угол р . Шарнир 4 приэтом выдвигается вперед относительно базовых тягачей, Остальные гидроцилиндры находятся в запертом положении. Так как полости гидроцилиндров 14 соедийены параллельно, то в своем запертом положении они не препятствуют перемещению отвалов 3, потому, что накладывают только одну связь5 удерживая отвалы 3 в вертикальномнаправлении, и выполняют функциюодного гидроцилиндра, установленного в продольной плоскости симметриибульдозерного агрегата. С целью создания профиля сферического отвалаштоки гидроцилиндров 7 и 8 одновременно втягиваются, поворачивая приэтом отвалы 3 относительно шарнира 4,А шарнир 4 при этом приближается к 1базовым тягачам 2. В этом случае...

Номер патента: 1317071

Опубликовано: 15.06.1987

Авторы: Гамзин, Лукин, Мурыгин

МПК: E02F 3/88

Метки: землесосный, снаряд

...изобретения является повышение надежности,На фиг.1 изображен эемлесосныйснаряд, общий вид; на фиг.2 - то же,вид сверху; на фиг,3 - грунтовый на 1 Осос, разрез.Землесосный снаряд состоит иэгрунтоприемника 1, сосуна 2, всасывающего трубопровода 3, комбинированного грунтового насоса 4, напорноготрубопровода 5, приводного двигателя6 и гидроразрыхлителя 7.Комбинированный насос 4 состоитиз рабочего колеса, имеющего грунто-20вую секцию 8 и соединенную с неигидрорыхлительную секцию 9, переднейкрышкой 10 с двумя впускными горловинами 11 и 12 и одной выпускной горловиной 13 и кольцевой диафрагмы 14.Рабочее колесо содержит диски 15 и16 и дополнительный диск 17, установленный в гидрорыхлительной секции сзазором 18 относительно диска 15грунтовой...

Номер патента: 1317072

Опубликовано: 15.06.1987

Авторы: Бердянский, Духовный, Каллибеков, Кан, Маслов, Шильников

МПК: E02F 5/10

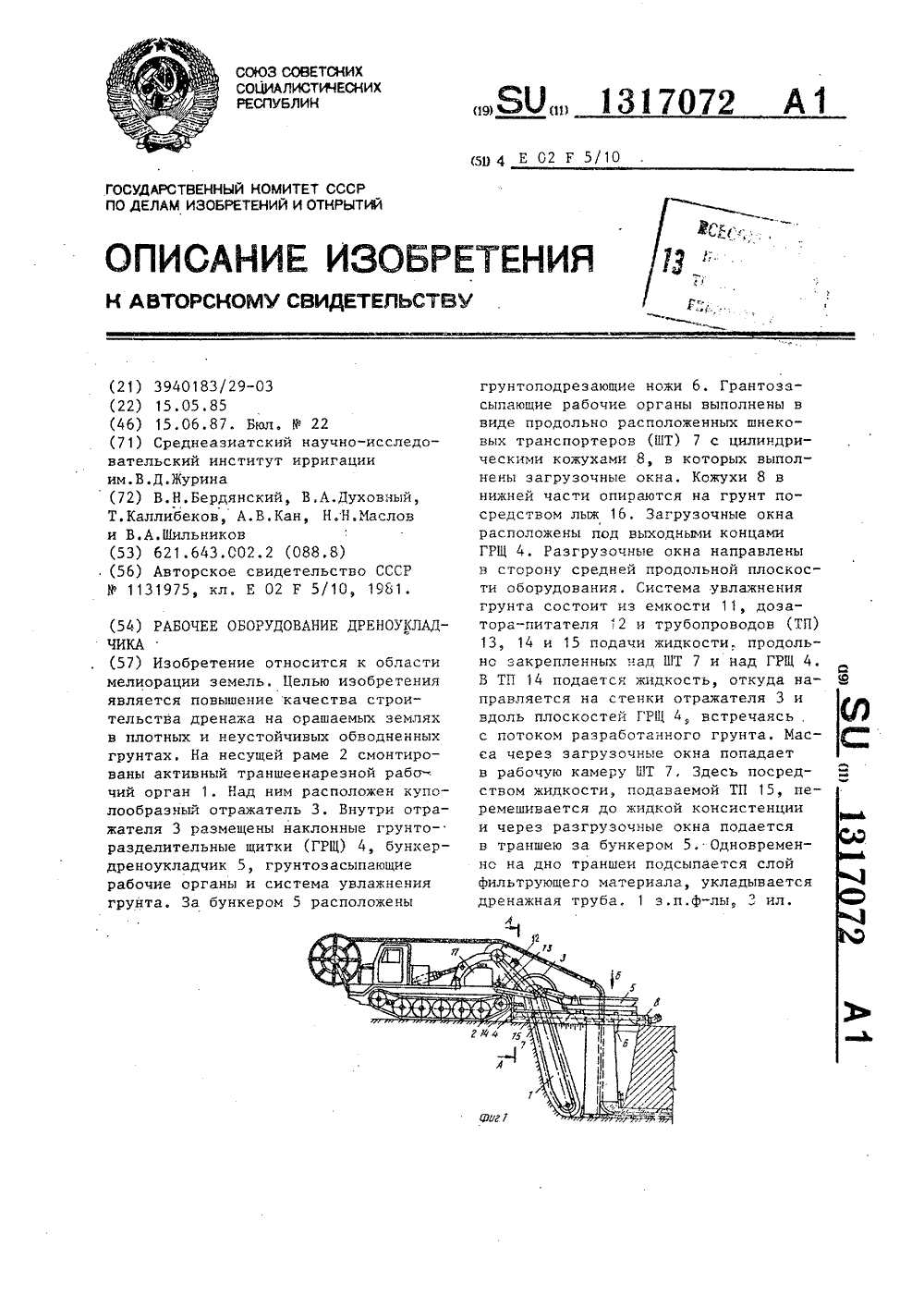

Метки: дреноукладчика, оборудование, рабочее

...3 с размещенными внутри его грунторазделительными щитками 4, бункер-дреноукладчик 5 с расположенными за ним грунтоподрезающими ножами 6, грунтозасыпающие рабочие органы в виде продольно расположенных шнековых транспортеров 7 с цилиндрическими кожухами 8, в которых выполнены загрузочные окна 9, расположенные под выходными концами грунторазделяющих щитков разгрузочные окна 10, направленные в сторону средней продольной плоскости оборудования, систему увлажнения грунта, состоящую из емкости 11, дозатора-питателя 12 и трубопроводов 13-15 подачи жидкости, продольно закрепленных над транспортерами 7, Цилиндрические кожухи 8 в нижней части опираются на грунт посредством лыж 16Рабочее оборудование дреноукладчика работает следующим...

Номер патента: 1318660

Опубликовано: 23.06.1987

Авторы: Головко, Кравцов, Сухенко, Шейнблюм

МПК: E02F 3/42, E02F 3/47, E02F 9/22 ...

Метки: грейфера, погружной, привод, электрогидравлический

...кожухи 5 соединительных муфт 3 с насосами 6 и 7которые через последние связаны с концами вала1 2 и гидравлически соединены с гидроцилиндрами 8 челюстей грейфера.Гидравлический насос 6 выполнен, например, в правом исполнении и гидравлически связан с поршневыми полос. тями гидроцилиндров 8 двойного действия. Тогда гидравлический насос 7 выполнен соответственно в левом исполнении и гидравлически связан со штоковыми полостями гидроцилондров 8. Кроме того, насосы 6 и 7 связаны с баком 9. Электродвигатель 1 связан с поверхностью силовым кабелем 10.Оба контура гидросистемы снабже,ны разгрузочными клапанами 11.Погружной электрогидравлический 35 привод грейфера работает следующим образом.При правом вращении электродвигателя 1 насос 7 работает...

Номер патента: 1318661

Опубликовано: 23.06.1987

Авторы: Дворников, Краснов

МПК: E02F 5/18

Метки: образования, скважин

...двигателя 4 через зубчатые колеса 6,7 и 8 связан с ра бочим органом 1, а на торцах его ус тановлены фрезы 9, С корпусом 3 с возможностью радиального фиксированного поворота связана опора 10, фиксируемая управляемым зубчатым фиксатором 11 и рейкой 12, жестко связанной с опорой 10. С другой стороны опора 10 жестко связана с механизмом перемещения, выполненным в виде гусеничных движителей 13 с индивидуаль ными приводами, размещенных за фрезами 9, формирующими каналы 14 скважины 15.Устройство для образования скважин работает следующим образом, 35Вращение от двигателя 4 через выходной вал 5 передается на фрезы 9 и через зубчатые .колеса 6,7 и 8 на рабочий орган 1Вращение Фрез 9 и рабочего органа 1 приводит к разру шению грунта у забоя и...

Номер патента: 1320336

Опубликовано: 30.06.1987

Автор: Плющаев

МПК: E02F 3/16

Метки: грунтозабора, землесосного, процесса, снаряда

...режим работы". При отсутствии контакта грунтоприемника с грунтом на выходах блоков 5 и 6 присутствует логический "0", на выходе КБ-триггера - логическая "1", на выходе второго 13 компаратора - логический "0" (вакуум мал). Эти сигналы (с КБ- триггера ДЦ 5-ДД 6 через инвертор ДДЗ) поступают на элемент ИЛИ-НЕ ДД 7 блока 9, который выдает на блок 10 логическую единицу и зажигает транспо рант "Отсутствие контакта грунтоприемника с грунтом".При засорении грунтоприемника, когда в нем откладывается слой неподвижного осадка, резко снижается элек. тропроводность пульпы, контролируемой датчиком 2, в результате чего амплитуда пульсаций электропроводности стермится к нулю, Если в течение заданного промежутка времени (5-10 с) на выходе блока 5...

Номер патента: 1320337

Опубликовано: 30.06.1987

Авторы: Абраменков, Устинкин

МПК: E02F 3/18

Метки: орган, рабочий, роторного, экскаватора

...4, стенкой 5, днищем 6 и боковыми стенками. В одной боковой стенке имеет ся разгрузочное окно 7, а в другой стенке 8 - продувочные отверстия 9. Днища 6 ковшей 2 установлены с наклоном в сторону разгрузочных окон 7 под углом к горизонтальной оси ротора, а гаэоструйное устройство 3 повернуто и установлено параллельно днищу. Для предотвращения осыпания грунта в траншею при его выгрузке к раме ротора прикрепляют наклонныещитки 10.При нарезании траншеи грунт, срезанный режущими элементами 4, размещается в ковше между стенкой 5, днищем 6, боковой стенкой 8 и стенкой траншеи, При выходе ковша на открытую поверхность через отверстия 9 продувается газовая или воздушная струя, под воздействием которой грунт из ковша выгружается в...

Номер патента: 1320338

Опубликовано: 30.06.1987

Автор: Маенков

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...Л, КотТехред В.Кадар никова Корректор А. Зимокос тулинец Редак Тираж 606 ударственного к изобретений и ва, Ж, Раушсказ 2621/28 ВНИИПИ по 113035, Подписноемитета СССРткрытийая наб д, 4/5 о елао Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектна 1 13203Изобретение относится к землеройным машинам и может быть использовано на роторных экскаваторах, предназначенных для экскавации крепких горныхпород. 5Цель изобретения - снижения металлоемкости и упрощение конструкции рабочего органа.На фиг, 1 показан рабочий органроторного экскаватора, общий вид,видсо стороны приемного конвейера; нафиг. 2 - разрез А-А на фиг, 1; нафиг. 3 - рабочий орган роторного экскаватора в процессе работы,Рабочий орган включает ротор 1...

Номер патента: 1320339

Опубликовано: 30.06.1987

Авторы: Белов, Колотилин

МПК: E02F 3/24, E02F 5/30

Метки: грунтов, мерзлых, орган, рабочий, разработки

...устанавливать державку 5 под большим числом различных углов с шагом, кратным, наопример 7 30 , Кронштейны б крепятся к рабочему органу болтами 12 и гайками 13. Режущий элемент в средней части имеет граненую поверх ность, что не позволяет ему поворачиваться вокруг своей продольной оси за счет фиксатора 14 с болтами 15.При движении режущего элемента в забое в зоне его режущей кромки про исходят сложные термомеханические процессы. Объем грунта, зажатый между передней плоскостью резца и грудью забоя, испытывает давление до 4- 5 МПа. Воздух, находящийся в порах грунта, при этом сжимается, От нагретого воздуха по всему сжатому объему грунта передается тепло. Резец, движущийся в забое, трется своими гранями о грунт и также разогревается,...

Номер патента: 1320340

Опубликовано: 30.06.1987

Автор: Чудновский

МПК: E02F 3/24

Метки: испытаний, моделей, органов, рабочих, роторных, стенд, экскаваторов

...с забоем19 вдоль В 1. Поперечные и крутильные колебания ротора 9 за счет деформации П 6,7, вызванной силой со"противления резанию, измеряется датчиками, 2 ил. кие демпферы 15, взаимодействующийсо втулкой 8, и 16, взаимодействующий с валом 1. Между крестовинами12, втулкой 8 и валом 1 установленысменные пружины 17 и 18,Забой 19 модели выполнен из материала, эквивалентного разрабатываемому грунту, и установлен на платформе 20, кинематически связаннойс редуктором 21 привода подачи, закрепленным на станине стенда.Стенд оборудован датчиками поперечных колебаний ротора 22, крутильных колебаний ротора 23, угла поворота ротора 24 и подачи забоя 25,электротахометром 26, моментомером5 и токосъемным устройством 27.В приборный комплект стенда входят...

Номер патента: 1320341

Опубликовано: 30.06.1987

Авторы: Донской, Мушиях, Полунин, Сегодник, Сушинский

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...7 и взаимодействующих между собой при колебании ковша 7. Корпус гидроцилиндра 11 копания шарнирно закреплен на кронштейне 17, жестко связанном с поворотной осью 4 в верхней ее части,Поворотная ось 4 одновременно по-. средством кронштейна 18 соединена с гидроцилиндром 13 поворота ковша н плане, вторая проушина которого закреплена на рукояти 2. Рабочее оборудование одноконшового экскаватора работает следующим образом.Базовую машину устанавливают на бровке канала напротив места производства работ таким образом, чтобы продольная ось экскаватора была параллельна продольной оси дна канала 12, и начинает работу, ковш при этом находится в открытом положении. Опускают ковш 7 на дно канала 12, регулируя его положение гидроцилиндром 131320341 и...

Номер патента: 1320342

Опубликовано: 30.06.1987

Авторы: Крылов, Степанов, Танклевский, Уткин

МПК: E02F 3/342, E02F 3/76

Метки: агрегат, выемочно-погрузочный

...щита 6 расположена выше кромок режущих ножейдля прохождения грунта, срезанногокосоустановленными отвалами 8 и 9и ножом 11. С концами поперечногобруса. 5 шарнирно соединены подпружиненные пружинами 12 открылки 13 и14. Косоустановленные отвалы 8 и 9закреплены на подъемной раме 4 таким образом, что расстояние между 40их задними концами меньше расстояния между передними концами,На боковых стенках ковша 2 погрузчика 1 установлены упоры 15.Выемочно-погрузочный агрегат работает следующим образом.В процессе движения базовой машины 3 происходит срезание тонкого слоя грунта ножами отвалов 8 и 9 и средним ножом 11, При этом формируется валок грунта 16, который свободно проходит под поперечным брусом 5 и нижней кромкой криволинейного щита б....

Номер патента: 1320343

Опубликовано: 30.06.1987

Авторы: Беляев, Калугин, Щербаков

МПК: E02F 3/76

Метки: автогрейдер

...3 - схема выноса рабочего органа за габариты колес.Автогрейдер включает основную раму 1 с хребтовой балкой 2, тяговую раму 3 с рабочим органом 4 и механизм подвески 5 тяговой рамы 3 на хребтовой балке 2 который состоит из охватывающей хребтовую балку обоймы 6 с кронштейном 7, шарнирно соединенным с тяговой рамой 3, гидроцилиндров 8 управления тяговой рамой 3, гидроцилиндра 9 управления (поворота) обоймой, закрепленного на хребтовой балке 2 посредством универсального шарнира 10. Обойма 6 смонтирована на хребтовой балке посредством резьбового несамотормозящегося соединения 11.Автогрейдер работает следующим образом.При необходимости планирования горизонтальной поверхности обойма 6 устанавливается в положение, при котором кронштейн 7...

Номер патента: 1320344

Опубликовано: 30.06.1987

Авторы: Ким, Лушниченко, Токменинов

МПК: E02F 3/76

Метки: бульдозер

...над отвалом 4 продольного приводного вала 12 с закрепленными на нем радиальными рычагами 13 с продольными прорезями 14. Со свободными концами рычагов 13 шарнирно соединены лопатки 15, с которыми шарнирно соединены тяги 16, имеющие на противоположных концах оси 17 с ро - ликами 18, В вертикальной плоскости, перпендикулярно продольной оси бульдозера, эксцентрично по отношениюк приводному валу 12 расположенакольцевая направляющая 19, в которойразмещены ролики 18, а оси 17 роликов размещены в продольных пазах 14радиальных рычагов 13.Бульдозер работает следующим образом.При возведении валиков рабочий10 орган опускается на поверхность земли и при движении трактора происходит заглубление в грунт ножа отвала.Срезанный грунт сдвигается...

Номер патента: 1320345

Опубликовано: 30.06.1987

Авторы: Быков, Варфоломеев, Коваль, Маслов, Мусийко, Мяновский

МПК: E02F 5/00, G01M 15/00

Метки: землеройных, испытания, машин, органов, рабочих, стенд

...относительно точек сбегания с крайних роликов балансиров и узлов крепления к направляющим рельсам.Стенд работает следуюЩим образом.При включении привода стенда крутящий момент от реверсивного гидро- мотора 13 передается через редуктор 14, цепную передачу 15 на приводной вал 3 тензометрической тележки, обеспечивая его вращение в одну или другую сторону, За счет взаимодействия катков 4, установленных на приводном валу с направляющими рельсаьи 9,и звездочек 10 с тяговыми цепями 11 осуществляется перемещение тензометрической тележки вдоль грунтового контейнера.Особенностью конструкции механизма привода стенда является то, что диаметры опорных поверхностей 0 катков на ведущем валу тележки и делительных окружностей звездочек 0 тяговых...

Номер патента: 1320346

Опубликовано: 30.06.1987

Авторы: Бобровский, Киселев

МПК: E02F 5/00

Метки: грунта, экскавации

...опоре 4 так,.что его движители-гусеницы 5 находятся над палубой понтона 1 с зазором. Крепление экскаватора к опоре может осу" ществлягься с помощью обычных конструктивных решений.С боковых сторон экскаватора по" парно расположены гибкие тяги 6 и 7. Каждый конец тяг связан с движителем и сваей. Один конец гибкой тяги 6, например троса, закреплен на гусенице 5. Крепление тяги может быть различным и зависит от конструкции башмаков гусеницы, Другие концы гибких тяг 6 проведены через систему блоков 8, расположенных на палубе понтона 1 и сваях 3, и закреплены на. понтоне.Перемещение устройства для экскавации грунта производится следующим образом.Для подъема сваи 3 экскаватор упирается ковшом в грунт и, вращая левую гусеницу 5 задним ходом,...

Номер патента: 1320347

Опубликовано: 30.06.1987

Авторы: Акимов, Дьяков, Желтухин, Курносов, Месхидзе, Пухов

МПК: E02F 5/18

Метки: бестраншейной, прокладки, трубопроводов

...установлены конические шестерни 32 и 33. Причем шестерни 32 расположены на одной оси с цевочным колесом 34, а шестерни 33 связаны с режущими головками 35. В задней части корпуса 30 грунторазрушающего механизма 4 установлено цевочное колесо 36.Челнок выполнен в форме цилиндрического стакана и имеет в верхней задней части загрузочное окно. На его боковой поверхности расположены ролики 37, взаимодействующие с внутренней поверхностью продавливаемых труб 6. На задней стенке челнока имеется механизм его фиксации в оголовке и отрыва керна, вклю-чающий в себя привод 38 перемещенияс колесом 39, кронштейн 40, ось 41, рычаги 42 - 44, тягу 45 и защелку 46. Челнок перемещается по трубопроводу с помощью каната 47, рабочая и тяговая ветки...

Номер патента: 1320348

Опубликовано: 30.06.1987

Авторы: Тимошенко, Хмара, Шатов

МПК: E02F 5/32

Метки: рыхлитель

...1.Рыхлитель состоит из многозвен ной навески 1 с нижней рамой 2, снабженной двусторонним отвалом 3 с расклиниваюшим ножом 4. Многозвенная навеска 1 выполнена с рабочей балкой 5, в которой закреплена рыхлительная стойка 6, Нижняя рама 2 соединена с закрепленной на базовой машине 7 несущей рамой 8 навески 1 посредством промежуточных шарнирных тяг 9. Под шарнирами 10 соединения проекуточных тяг 9 с нижней рамой 2 на кронштейнах 11 несущей рамы 8 установлены пружины 12 сжатия с торцовыми опорными стаканами 13, одни из которых закреплены на кронштейнах 11, а на других закреплены проушины 14 осей 15. Рыхлитель управляется гидроцилиндрами 16.Рыхлитель работает следующим образом.При движении базовой машины 7 с помощью гидроцилиндров 16...

Номер патента: 1320349

Опубликовано: 30.06.1987

Авторы: Корженков, Сасс-Тисовский, Танин-Шахов, Толстопятенко

МПК: E02F 9/20

Метки: землеройно-транспортной, органом, рабочим

...составляющих позволяет полу- цать высокую плавность выемки грунта, практически не ухулпая характеристик этого процесса, так как подавляемые при стабилизаии высокочастотные составляющие воздействуот на поисковую часть системы.В результате того, что в контуре стабилизации есть ограничение действительной скорости по минимуму, при попадании машины в режим с буксованием - )ОЯ, устройство работает ца выглублецие рабочего органа, выводящее машину из этого режима.При включении механизма заглублеция рабочего ор: аца и переволе на автоматическое управление последнего с измерительных блоков тягового усилия 1 и действительной скорости 2 непрерывные сигналы, пропорциоальные свободной силе тяги и действительной скорости лижения машины, цоступдюг нд...

Номер патента: 1320350

Опубликовано: 30.06.1987

Автор: Иржак

МПК: E02F 9/20

Метки: каната, натяжения, подъемного, стабилизации, экскаватора-драглайна

...напряжения. При отсутствии сигналов на входе второго усилителя 9 его характеристика имеет вид 12 а (фиг. 3). Напряжение с выхода командоаппарата 4, направленное на спуск ковша, действует в 10 сторону увеличения выходного напряжениявторого усилителя 9. Напряжение на выходе командоаппарата 4, соответствующее крайнему положению на спуск или подъем ковша, смещает характеристику второго усилителя 159 соответственно в положение 12 б или 12 в.Максимальный сигнал с выхода первогоусилителя 8 в два раза по модулю превышает максимальный сигнал с выхода командоаппарата 4. Такая полярность и соотношение по величине сигналов, поступающих на входы второго усилителя 9, обеспечивает получение на выходе этого усилителя сигнала, равного у ГС/е - С/кПрИ...

Номер патента: 1320351

Опубликовано: 30.06.1987

Авторы: Кузубов, Ломакин, Ромашенков

МПК: E02F 9/20

Метки: копания, процессом, экскаватора, эффективности

...тяговых канатов, поступают на входы блока 14 умножения. Сигнал на выходе блока 14 умножения, пропорциональный мгновенному значению эталонной мощности привода тяги экскаватора, поступает на вход интегратора 15, который выдает значение эффективной работы копания. Сигнал с выхода датчика 4 скорости движения тяговых канатов поступает также на вход интегратора 22, на выходе которого формируется сигнал, пропорциональный длине пройденного ковшом пути. Для задания масштаба времени в данном устройстве используется выходной сигнал блока 1, который поступает на вход интегратора 21, на выходе которого формируется сигнал, пропорциональный времени копания в контролируемом цикле,По окончании процесса копания выходной сигнал блока 1 распознавания...

Номер патента: 1320352

Опубликовано: 30.06.1987

Авторы: Барыкин, Косорыгин, Ломакин, Оленев, Осипов, Ромашенков

МПК: E02F 9/20

Метки: движением, драглайна, ковша, экскаватора

...выходные сигналы блока 11 выделения сигналов управления привода тяги и задатчика 23 скорости привода подьема, которые поступают соответственно на основные входы первого и второго управляемых ключей 21 и 22 и которые являются управляющими сигналами для электро- приводов тяги и поворота, отключены от входов блоков 9 и 24 регулирования скорости тяговой лебедки и привода поворота. Следовательно, при наличии слабины в подьемных канатах 2 ковш 1 не перемещается по забою под действием тягового или поворотного механизмов, что исключает возможность срыва ковша с бровки забоя. При усилии в подъемных канатах 2, меньшем заданного значения, установленного на задатчике 4 натяжения подъемных канатов, выходной сигнал регулятора 13 натяжения...

Номер патента: 1320353

Опубликовано: 30.06.1987

Авторы: Балакло, Лукин, Нелипович, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: погрузчик, фронтальный

...и 18 сообщен со всасывающей полостьюгидронасоса О гидросистемы рулевого управления и выходом обратного клапана 9вход которого сообщен с гидробаком 8Гидронасос 1 О гидролинией 20 сообщен сгидрорулем 12, управляющим гидроцилиндрами 13 рулевого управления. Сливные гидролинии гидрораспределителя 11 и гидроруля 12 объединены и посредством гидролинии 21 сообщены с гидробаком. Гидравлическая полость (камера) управления клапана 16 давления сообщена гидролинией22 с гидролинией 23, связывающей гидрораспределитель 11 с поршневой полостьюгидроцилиндра 5.Привод гидронасосов 9 и 10 (фиг. 3)состоит из двигательной установки 2, 40коленчатый вал которой соединен с валом 24первичной шестерни 25 редуктора 26 отборамощности. Вал 24 является также приводным...
