Подсвиров

Номер патента: 2000266

Опубликовано: 07.09.1993

Авторы: Мулюгин, Наумов, Подсвиров, Рябов, Синицин, Шило

МПК: B65G 49/02

Метки: нанесении, покрытий, транспортирования, труб

...установленного на раме 1 и вращаемого приводом 3, и повисает консольно, т.к, опора на неотвержденное покрытие недопустима. Иэ-за кривизны труб, их овальности положение верхней образующей конца трубы 1 в вертикальной плоскости начинает колебаться. Соответственно начинает колебаться ролик 8. обкатывающий покрываемую поверхность и поджимаемый к ней пневмоцилиндром 16.Колебания ролика 8 через коромысло 15 передается, например, на датчик-сельсин 17, второй аналогичный датчик (не показар) отслеживает положение конца трубы 1, сигналы От обоих датчиков подаются на блок сравнения (не показан), по сигналу которого управляющий орган 14, например гидростанция, управляя приводом 13, соответственно с помощью опоры 9 по направляющим 10 вертикально...

Номер патента: 1790454

Опубликовано: 23.01.1993

Авторы: Букатов, Коттов, Леонтьев, Наумов, Подсвиров, Рябов, Чепуров

МПК: B05C 9/06

Метки: нанесения, поверхность, покрытия, полимерного, труб

...на штанге 19, для химической обработки внутренней поверхности труб, установкой 2 для химической обработки наружной поверхности труб и установкой 21 для нанесения полимерного покрытия на наружную поверхность труб, Выброс излишков воздуха в атмосферу осуществляют через трубу 22, Газоплотные кожухи 23-25 устройств нанесения покрытия и химической обработки поверхности присоединены к камере 1.Устройство работает следующим образом.Доначала процесса нанесения покрытия на трубыпроизводят разогрев нагревательной камеры 1, для чего включают40 45 50 55 трубу, При многократной прокачке воздуха через элементы нагревателя, имеющие температуру 500 С и выше, происходит преобразование испаряющейся при сушке части соединения шестивалентного хрома в...

Номер патента: 1726674

Опубликовано: 15.04.1992

Авторы: Балакло, Григорьев, Козлов, Подсвиров, Тарасов, Щербаков, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, оборудования, погрузчика, рабочего, фронтального

...золотника гидрораспределителя 6 в нейтральное положение, Скорость подьема стрелы в традиционном режиме пропорциональна скорости штоков,Опускание стрелы в обычном режиме осуществляется при перемещении рукояти гидрораспределителя 13 вправо путем включения вниз золотника гидрораспределителя б, Рабочая жидкость от насоса 1 через гидрораспределитель 6 подается в штоковую полость гидроцилиндра 5, Происходит опускание стрелы, в процессе которого рабочая жидкость из поршневой полостидопс.нительного гидроцилиндра 5 через односторонний дроссель 11 и гидрораспределитель 6 сливается в сливную гидролинию 3. Из поршневой полостигидроцилиндра 4 рабочая жидкость через гидрораспределитель 6 сливается в сливную гидролинию 3. Процесс опускания стрелы...

Номер патента: 1716009

Опубликовано: 28.02.1992

Авторы: Григорьев, Козлов, Нелипович, Подсвиров, Тарасов, Щербаков, Эпштейн

МПК: E02F 9/22

Метки: гидросистема, одноковшового, погрузчика, фронтального

...признаками изобретения является соединение полостей подъема основных гидроцилиндров с гидро. аккумулятором через дополнительный обратный клапан, вместо сложной связи попрототипу через гидроуправляемый гидро 5 аппарат. Другим существенным признакомизобретения является соединение гидролинии управления дополнительного предохранительного клапана с гидроаккумулятором,что позволяет получить устойчивОе откры 10 тие проходного канала этого клапана и сделать спокойным процесс опускания стрелы,устранить автоколебания.На фиг.1 показан одноковшовый фронтальный погрузчик, общий вид; на фиг,2 -15 гидросистема одноковшового фронтального погрузчика,Гидросистема состоит из основных 1, 2и дополнительного 3 гидроцилиндров привода стрелы 4,...

Номер патента: 1703192

Опубликовано: 07.01.1992

Авторы: Зубцов, Наумов, Поворин, Подсвиров, Пушкарева, Рябов

МПК: B05C 13/02, B29C 63/14

Метки: защитного, линия, нанесения, наружную, поверхность, покрытия, труб

...счет шарнира 23 съем- днего торца тр б 46 (ф .1)у ы (фиг. ) прижимногора атывает узел 6 стабилизации,е рычаги 4 (в зависимости От диаметра ролика 8 с б .6трубы) с прижимными роликами 8 и 9 (16 и представленный на фиг. 2. П,17) и нзг зочными7) р:,. 1 и устро 11 ствами 7(15), 35 лик 8 под действием рычага 24 опускаетсяныи на фиг рижимной роНа поворотной плите 18 (Фиг. 3) закреп- на трубу 46 и и ижимает нзгр ривод О, с редуктором ройством 7. Аналогично срабатывает второй, которые приводят ва вращение ролики прижимной ролик 9р гера. Валы р дукторов 26 соединены между При подходе заднего торца трубы 47 ксобой валзмц-синхронизаторами 3. К элект и рижимномрижимному ролику 9, он поднимаетсяколр оду . (;иг, ) крепят центробежное вверх, а после...

Номер патента: 1676819

Опубликовано: 15.09.1991

Авторы: Вишневский, Воробьев, Муратов, Подсвиров, Юсфин

МПК: B29C 45/26

Метки: литьевая, полимерных, форма

...размещенной в нихповодковой втулкой 7 со ступенчатым отверстием меньшего диаметра 8, большего 20диаметра 9 и переходной фаской-галтелью10, знаки 11, установленные в основании 12.В плитах выталкивания 6 закреплены трубчатые выталкиватели 13 и установлен с 25 возможностью перемещения полый хвостовик 14 с шариковыми элементами 15 в канавке 16.В хвостовике 14 установлен подпружиненный в направлении основания 12 копир ный ступенчатый стержень 17, при этом сам хвостовик 14 подпружинен относительно основания 12, а на его конце закреплена опорная шайба 18. 35Плиты выталкивания 6 снабжены возвратными пружинами 19,Кроме того, в плитах выталкивания 6 или в опорной шайбе 18 закреплен толка- тель 20. 40В основании 12 выполнено отверстие 21...

Номер патента: 1676818

Опубликовано: 15.09.1991

Авторы: Вишневская, Вишневский, Воробьев, Муратов, Подсвиров

МПК: B29C 45/26

Метки: литьевая, полимерных, форма

...литникового канала 9, при этом полуматрицы снабжены направляющими колонками 10 для пластин 8, которые подпружинены в направлении неподвижной полуформы.Полуматрицы 5 снабжены пальцами 11 для взаимодействия с пазами 12 копирных планок 13.Толкатели 7 воздействуют на клиновые полуматрицы через плиту толкания 13,. Знаки 14 закреплены в обойме 11,.Такое конструктивное решение позволяет уменьшить изгибающие усилия на знаках при обрыве литника и тем самым повысить надежность работы формы, что необходимо при использовании стеклонапол нен н ых пол иамидов.Кроме того, при изготовлении изделия со сложным торцом (фиг.3 и 4) использование оформляющих вставок в виде подпружиненных пластин облегчает подгонку плоскостей разъема подвижной и непод...

Номер патента: 1636069

Опубликовано: 23.03.1991

Авторы: Зубцов, Подсвиров, Рябов

МПК: B05C 19/02

Метки: нанесения, покрытий, полимерных, порошковых

...к технике защиты металлов от коррозии и может быть использовано при нанесении порошковых полимерных материалов йреимущественно на трубы и прокат,Целью изобретения является повышение равномерности покрытия и сокращение потерь материала покрытия,На чертеже схематично представлено предлагаемое устройство,Устройство содержит центробежную распылительную головку 1, дозатор-пита- тель 2 для подачи порошка, прикаточный механизм 3, выполненный в виде замкнутой ленты, установленной на ведущих роликах 4 и натяжном ролике 5 с воэможностью перемещения и прижимное приспособление 6. Распылительная головка 1 установлена в кожухе 7 и имеет привод 8, причем лента и кожух образуют замкнутое пространство. Дозатор 2 снабжен приводом 9,Устройство...

Номер патента: 1535953

Опубликовано: 15.01.1990

Авторы: Каня, Козлов, Могилюк, Подсвиров, Тарасов

МПК: E02F 9/22

Метки: гидропривод, землеройной, оборудования, одноковшовой, рабочего

...полосз и гидроцилинд. ров 5 у и равлен ия стрелой. Подводящая гидролиния 14 третьей секции5 гидро- распределителя 7 подклю-.ена к поршневым .олостям гидроцилиндров 5, а подводящая гидролиния 16 третьей секции 15 подклю. чена к штоковой полости гидроцилиндра 6, поршневая полость которого сообщена с выходОм обратного клапана 7. Вход обратного клапана 17 сообщен со штоковычи полостями гидроци.чиндров 5.Гидропривод работает . дедуюшим образом.Независимые операции поворота ковша и подъема, опускания стрелы осуществляются секциями 10 и 13 гидрораспределите,чя 7, как в традиционном гидроприводе. Совме. щенное черпание производится следующим образом. После внедрения ковша в штабель поступательным движением погрузчика осуществляется...

Номер патента: 1516582

Опубликовано: 23.10.1989

Авторы: Балакло, Козлов, Лукин, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, оборудования, погрузчика, рабочего

...клапане 16, Если гицроаккумулятор 17 не заряжен рабочей жидкостью или рабочая жидкость вся израсходована из гидроаккумулятора, то подьем стрелы будет осуществляться обычным образом без рекуперации энергии путем засасывания рабочей жидкости насосом 5 из гидробака через обратный клапан 16, Подъем стрелы 2 прекращается установкой золотника гидро- распределителя 5 и запертое положение. Благодаря подачей рабочей жидкости из гидроаккумулятора 7 во всасывающую гидролинию 8 уменьшается момент сопротивления на валу насоса 15 и потребляемая им мощность, повышается 101 Д гидрэпривода, Для опускания стрелы 2 золотник гидрораспределителя 5 перемешается ьверх. Рабочая жидкость ст насоса 5 через гидро- распределитель 5 по гидролинии 12 подается в...

Номер патента: 1460147

Опубликовано: 23.02.1989

Авторы: Балакло, Козлов, Лукин, Нелипович, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, погрузчика

...ковша при черпании материала и возврат в исходное положение личные операции. Так как расход жидкости из поршневых полостей ГЦ 5 и 6, подаваемой на вход насоса 1, больше потребного расхода, создаваемое избыточное давление превышает давление всасывания, которое незначительно превышает давление настройки гидроклапана 12. Поэтому при втягивании штоков ГЦ 5 и 6 последний открыт и насос 1 начинает работать в режиме гидромотора. 2 ил. после выгрузки осуществляется путем включения вниз золотника секции 2 гидрораспределителя 4. Рабочая жидкость от насоса 1 через секцию 2 подается в поршневую полость гидроцилиндров 6, осуществляя выдвижение штока и запрокидывание ковша, Из штоковой полости рабочая жидкость сливается в гидробак 11...

Номер патента: 1409732

Опубликовано: 15.07.1988

Авторы: Балакло, Козлов, Лукин, Нелипович, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, землеройной, оборудования, одноковшовой, рабочего, стрелового

...распределитель 6.После перевода золотника 7 или 8 вниз (по чертежу) напорная линия 5 отсоединяется от слива и подключается к линии 11 или 12 подъема, что ведет к росту давления в ней и в линии 19 управления до давления страгивания гидроцилиндра 9 или 10. При этом линия 13 или 14 опускания соединяется со сливом. Рост давления в линии 19 управления вызывает перекрытие регулирующего органа 18. В результате напорная линия 15 отключается от слива и подключается через обратный клапан к напорной линии 5. Дальнейший подъем происходит, как у известного гидропривода.После перевода золотника 7 или 8 вверх линия 11 или 12 подъема соеди" няется с каналом 21 и далее через отводящую линию 20 - с входными линиями 3 насосов 1 и 2, запирая обратные...

Номер патента: 1374106

Опубликовано: 15.02.1988

Авторы: Макаров, Подсвиров

МПК: G01N 23/20

Метки: кристаллических, полярности, структур

...углов дифракции первич ного пучка электронов на плоскостях, перпендикулярных полярной оси. При этом эффект асимметрии наблюдается как для возбужденных в кристалле вторичных электронов, так и для упруго и неупруго отраженных электронов зондирующего пучка. Энергия первичных электронов не является критичной и может составлять единицы-десятки килоэлектронвольт. Варьирование энергии 35 в указанных пределах позволяет изменять глубину зондирования объекта в диапазоне единицы-десятки нанометров.Устройство для определения поляр О ности криСталлов включает вакуумную камеру 1, электронную пушку 2, исследуемый объект 3, коллектор 4 вторичных электронов 5, магнитную отклоняющую систему 6 с блоком 7 питания, 45 блок 8 измерения токов и...

Номер патента: 1333749

Опубликовано: 30.08.1987

Авторы: Балакло, Лукин, Нелипович, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, оборудования, одноковшового, погрузочного, погрузчика, фронтального

...чертеже, когдазолотники 10 и 11 гидрораспределителя 6 не включены, рабочая жидкостьиз гидробака 13 по всасывающей гидролинии 22 через обратный клапан 23подводится к гидронасосу 1 и далеепо гндролинии 14 поступает к эолот"нику 1 О, затем по каналам 19 и 1625дополнительной секции 7 сливается нгидробак 13 через Фильтр 12,Аналогично рабочая жидкость отгидронасоса 2 по гидролинии 15 подводится к дополнительной секции 7гидрораспределителя 6, проходит через канал золотника 11 и сливаетсяв гидробак 13 через фильтр 12.Операции эапрвкидывания и опрокидывания ковша осуществляются подЗ 5 действием рабочей жидкости, поступающей от гидронасос;. 1 по гидролинии14 через каналы золотника 10 гидрораспределителя б в коншовые цилинд1333749 В10 20 2 В 30...

Номер патента: 1331969

Опубликовано: 23.08.1987

Авторы: Балакло, Лукин, Подсвиров, Тарасов, Теремязев

МПК: E02F 9/22

Метки: гидропривод, одноковшового, погрузчика, фронтального

...чего он перемещается в крайнее правое положение. При таком положении двухпозиционного гидрокла-,.пана 15 давления всасывающая полостьнасоса 6 разобщается с всасывающеймагистралью 29 и сообщается с пневмогидроаккумулятором 11. Так как теперь давление рабочей жидкости вовсасывающей полости насоса 6 равнодавлению ее в пневмогидроаккумуляторе 11, то перепад давлений рабочей жидкости во всасывающей и нагнетатель31969 5 10 15 20 25 30 35 40 45 50 513ной полостях насоса 6 уменьшаетсяпо сравнению с вариантом работы насоса 6, когда всасывание происходитчерез всасывающую магистраль 29 избака 30 для рабочей жидкости. Поддействием рабочей жидкости, подводимой иэ пневмогидроаккумулятора 12к гидромотору 7, последний преобразует аккумулированную...

Номер патента: 1330276

Опубликовано: 15.08.1987

Авторы: Балакло, Лукин, Нелипович, Подсвиров, Тарасов, Теремязев, Эпштейн

МПК: E02F 9/22

Метки: гидропривод, оборудования, погрузочного, погрузчика, фронтального

...из гидролинии 15 по гидро- линии 14 подводится к гидравлической полости управления гидроуправляемого клапана 13 и производит его переклю чение. В результате этого рабочаяжидкость от гидронасоса 1 сливается в гидробак 7 через гидролинию 12 и гидроуправляемый клапан 13. Так как обратный клапан 16 в гидролинии 3 закрывается, то в поршневые полости ковшовых гидроцилиндров 5 рабочая жидкость поступает только от гидро- насоса 2 и, следовательно, скорость движения штоков гидроцилиндров 5 снизу жается до требуемой величины. Послеокончания черпания золотник 10 гидро- распределителя 4 устанавливается в исходное положение. Гидроуправляемый клапан 13 устанавливается в исходное положение, показанное на фиг.1 Для опрокидывания ковша в процессе...

Номер патента: 1270240

Опубликовано: 15.11.1986

Авторы: Лукин, Подсвиров, Тарасов

МПК: E02F 9/22

Метки: гидропривод, погрузчика

...в фильтре сливается50 в бак.Перел цача 3 цм выгрузки сыучего материала в трапсвртцое срслство ковш погрузчика повернут на полный уг запрокцлывания, а с 1 рела поднята. В таком поло женпи Еюгрузочного оборудования ппокп с т р сг о В ы х1 ко В е 1 о е 3 ы х 9 ц 1 Г и 1;1 рВ 3 о,- Евсггьн) выдвинуты. ЛккумугЕировдЕие энергии 1 ри опускании стрелы осуществляется слелук)щич образом.Опс рзтор Включает зо.отник 6 гидр- распрелслитсля 5, псречсЕцдя золотник в крайнее верхнее поаожсис. При таком Ец)- ложеции золотника 6 рзбочая жилкость от пасоса 1 1 О,ЕдеГся В е 1 токоеыс 10.30 сти 1 Р 1,1- роцилинлров 7 и част:камеры илроуправлеция 18 запорцо-рдсрелслитс,Еыпго элсмеЕпа 12. Рабочая жидкость из ор 1 цсцых по;1 Остей ГидроцилРЕИЕр 013нс сгия...

Номер патента: 1249521

Опубликовано: 07.08.1986

Авторы: Глонти, Кормилицына, Подсвиров, Шуленин

МПК: G06F 11/28

Метки: модулей, программы, следования

...кода, накопленного в нем до прихода очередного прерывания.Если же д = К, где К - максимально допустимая для ЦВМ глубина прерывания, то единица, записанная в К-ом разряде по сигналу с выхода элемента ИЛИ 18, перепишется в (К + 1)-й раз" ряд и сформирует сигнал на выходе 33 устройства (" Сбой прерывания"). по которому в устройстве управления ЦВМ может быть сформирован либо сигнал начального запуска ЦВМ, поступающий на вход 28 устройства, либо сигнал записываются коды адресов, по которымдолжно быть произведено обращениев случае ошибочного включения модуля.При этом на выходе 31 устройствасформируется сигнал ошибки включения,В случае зацикливания текущего модуля программы, когда на выход блока2 памяти, соединенном с элементомИ 11,...

Номер патента: 1214857

Опубликовано: 28.02.1986

Авторы: Балакло, Козлов, Подсвиров, Симаков, Тарасов

МПК: E02F 9/22

Метки: варианты, гидропривод, одноковшового, погрузчика

...потенциальной энергии поднятых стрелы 2 и ковша 4 в устройстве установлены гидроаккумулятор 19 и обратные клапаны 20 н 21, смонтированные в гндролиниях 6 и 7 подъема. Кроме того, полости 22 подъема гидроцилиндров 1 соединены с гидроаккумулятором 19 через дополнительный гидроуправляемый клапан 23 давления, гидролинию 24 зарядки и обратный клапан 25. Для снятия давления в гидролинии 24 зарядки при полностью заряженном гидроаккумуляторе они соединены через предохранительный гидроаппарат давления 26 с гидролинией слива. Гидро- линия 27 управления дополнительного гидроуправляемого клапана 23 дан 1214857 4ления соединена с гидролинией 8 опускания. 1,Возможна работа устройства с подключением гидролинии 27 управления к гидролинии 6 подъема или...

Номер патента: 1113146

Опубликовано: 15.09.1984

Авторы: Волков, Иванов, Мезнева, Петров, Подсвиров, Фокин, Шлейфер

МПК: B01D 9/02

Метки: кристаллизации, солей

...парциального давления в свободном объеме Р = 0,003-0,005 М Га.На чертеже показана установка, на которой осуцдествляют предлагаемый способ.Установка включает кристаллизатор 1, коллектор 2 подачи нейтрального газа (воздуха), подающую магистраль 3, дренажную магистраль 4, конденсатор 5, вакуумный насос б и регулирующие вентили 7 и 8,Предварительно насыщенный раствор (или расплав) подается в кристаллизатор 1, Открывается вентиль 8 на дренажной ма гистрали и осуццествляется вакуумная откачка свободного объема кристаллиэатора 1 до снижения парциального давления .(воздуха) в емкости до величиныР=0,003.0,005 МПа (Р =К,.Р, ), где Рена - общее давление емкости;- давление насыщенных паров.Ь50 55 10 15 20 25 30 35 40 45 Затем открывают вентиль 7 на...

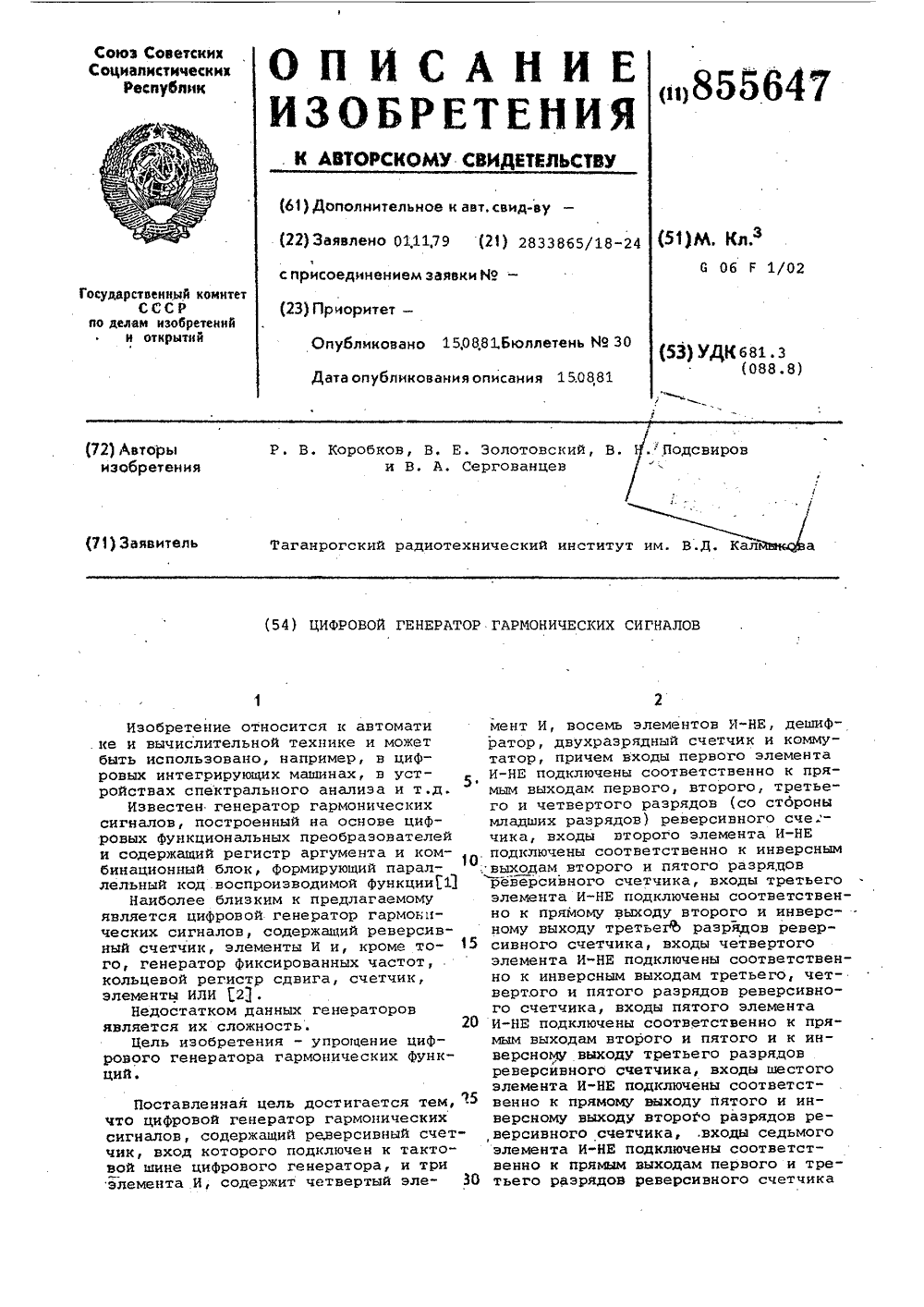

Номер патента: 855647

Опубликовано: 15.08.1981

Авторы: Золотовский, Коробков, Подсвиров, Сергованцев

МПК: G06F 1/02

Метки: генератор, гермонических, сигналов, цифровой

...первой четверти. Переходыиз одной четверти в другую, т. е. через значения аргумента 0 В /2, Фиксируются при помощи дешифратора 12 ииспользуются для переключений двухразрядного счетчика 13, нход которого подключен к выходу дешифратора 12.Младший разряд.днухразрядного счетчи- рка 13 управляет ренерсом счетчика 1,старший разряд определяет интервалывозрастания и убывания генерируемойфункции. Значения функции задаютсячисло-импульсным кодом на выходах элементов И 15 и 16, на выходе элемента И 15 формируется положительное, а на выходе элемента И 16 - отрицательное приращения функции. Наличие или отсутствие импульса (единичное приращение функции) на соответствующем выходе в каждом такте обусловлено работой элементов И, И-НЕ 2-11 и коммутатора....

Номер патента: 804793

Опубликовано: 15.02.1981

Авторы: Коптелов, Невров, Подсвиров, Тарасов, Фисенко, Щербаков

МПК: E02F 9/22

Метки: гидропривод, погрузчика, подъема, стрелыфронтального

...1 и дополнительного гидро- цилиндра 4 соединены гидромагистралью 9 с гидрораспределителем 10,Гидропривод работает следующим образом.При опускании стрелы 2 рабочая жидкость подается по гидромагистрали 9 в штоковые полости гидроцилиндров 1 и 4. В момент включения на опускание стрелы в гидромагистрали 8 возрастающее давление осуществляет открытие гидроклапана 6. При этом из поршневой полости дополнительного гидроцилиндра 4 рабочая жидкость поступает в гидропневмоаккумулятор 7. После окончания опускания стрелы гидрораспределитель 10 устанавливается в нейтральное положение и давление в гидромагистрали 8 уменьшается, при этом клапан 6 запирает гидропневмоаккумулятор 7.Таким образом, при опускании стрелы осуществляется аккумулирование...

Номер патента: 687900

Опубликовано: 07.01.1981

Авторы: Аброян, Зиновьев, Подсвиров, Сидоров, Титов

МПК: G01B 15/02

Метки: измерениятолщины, неразрушающего, пленок, тонких

...пары подложка-пленка. Следуетподчеркнуть, что появляется воэможностьизмерения толщин аморфных напыленныхслоев того же материала, что и подложка, 15а также слоев, аморфизованных внедренными в кристалл ионами.Это достигается тем, что зондированиепроизводят под разными углами, регистрируют угловую зависимость потока неупруго отраженных электронов от подложки кэВ до ю 0,1 для Е в несколько десяти покрытия, определяют положение пика ков кэВ. С увеличением энергии первичтонкой структуры, по которому судят о ных электронов увеличивается и толщинатолщине пленки,На фиг. 1 представлены зависимостиЬ(Е) для аморфных пленок 3-х толщин.Экстраполируя начальный (ось абсцисс) ирастущий участки зависимости получаемЕ для данной толщины пленки. Подобные...

Номер патента: 710577

Опубликовано: 25.01.1980

Авторы: Гальперин, Иванов, Кравченко, Леонтьев, Подсвиров, Шлейфер

МПК: B01D 19/00

Метки: дегазации, жидкости

...части диффузора. а отбойник выполнен сферическим.Кроме того, устройство имеет набивку, размеценцую снаружи диффузора и имеющую свобо.", к сечение 0,8 -0,96. а функциональная схема ройсгва для дегазации тво имеет корпус 1, диффузор 2отбойцик 3, сеточные рассека лектор 5 подачи газа, центро сос 6, влагоотделитель 7, вакуум я газозых пузыреи в жиди в дпффузоре 2 установассекателц 4. что дополциает поверхность массообт льно, и интенсивность идкости.,.1, я уменьшенияСоставитель Техред К. Шуф Тираж 805 ЦИ И И П И Государственного по делам изобретений 113035, Москва, Ж - Зо, Рауш лиал ППП Патент, г. УжгорБерзинр ч КорректоПодпнсноомитета СССРоткрытийкая наб, д 4/5д, ул. Проектная,Е. Полнонова5/4 Задерновская Редакто Заказ 8 выброса жидкости в...
