Дьяков

Номер патента: 1673825

Опубликовано: 30.08.1991

Авторы: Бачанцев, Дьяков, Дьякова, Пышкин, Сушко

МПК: F28F 1/24

Метки: теплообменник

...параллельно одна другой плоских многоканальных труб 1 с поперечным оребрением в виде лепестков 2, изготовленным за одно целое с трубами 1 и расположенным на противоположных больших сторонах труб 1 прямолинейными рядами, параллельными краям труб, причем основания 3 лепестков 2 расположены на каждой трубе 1 в коридорном порядке. Величина угла наклона лепестков к большей стороне трубы 1 неизменна в пределах одного ряда, однако монотонно изменяется при переходе от ряда к ряду в направлении, противоположном направлению изменения наклона лепестков соседних труб. Теплообменник работает следующим образом.Первая теплообменивающаяся среда циркулирует по внутренним полостям труб 1 и обменивается теплом со второй тепло- обменивающейся...

Номер патента: 1670068

Опубликовано: 15.08.1991

Авторы: Дьяков, Шмелева

МПК: E04H 7/30

Метки: балок, бункерных, колонной, соединение, узловое

...фиг,1 изображен план узла; на фиг.2 -разрез А-А на фиг.1; на фиг,3 - разрез Б-Бна фиг.2; на фиг,4 - разрез В-В на фиг.2,Узловое соединение состоит из бункерных продольных балок 1 и поперечных балок 2, представляющих собой сварнуюконструкцию, состоящую иэ нижнего и верхнего поясов и стенки, колонны 3, представляющей собой двутавр широкополочный, 15Верхние и нижние пояса бункерной балки 1соединены с колонной 3 соединительнымипластинами 4 имеющими формумногоугольников. Пластина 4, соединенная с полкойколонны 3, прикреплена одновременно к 20верхним поясам продольных 1 и поперечных 2 балок, а пластины 4, соединенные состенкой колонны 3, скреплен-, с второйчастью верхнего пояса балок 1, Стенки балок1 размещены в плоскости полки...

Номер патента: 1668660

Опубликовано: 07.08.1991

Авторы: Аверьянов, Дьяков, Лебедев, Фокин

МПК: E21C 37/02

Метки: горных, массива, отрывом, пород, разрушения

...оси гидроцилиндров лежат в плоскости симметрии отрывника, параллельны друг другу и оси отрывника. Дополнительный гидроцилиндр соосен отрывнику.Штоки 13 и 14 гидроцилиндров связаны друг с другом и с клином 4 узлами шарнирной связи 15 и 16 (фиг.5 и 6).Сборка устройства производится следующим образом. Из корпуса 8 дополнительного гидроцилиндра выдвигается сквозь втулку 11 шток 13, соединяется шарниром 15 с клином 4, устанавливается с ним в лыже 1 отрывника, а корпус 8 муфтой 9 соединяется реэьбовым концом с лыжей 1, закрепляя его конец во втулке 11. После этого выдвигается и соединяется с клином 4 шток14 верхнего гидроцилиндра и муфтой 12 соединяется с втулкой 11. Устройство для разрушения горных пород работает следующим образом.В...

Номер патента: 1668641

Опубликовано: 07.08.1991

Авторы: Дьяков, Филимонов

МПК: E21B 43/114, E21B 43/26

Метки: колонной, обсадной, обсаженной, перфорации, скважины

...колонной, содержит корпус 1 с осевым каналом 2 и седлом 3 под сбрасываемый шаровой клапан, поршни 4, размещенные в цилиндрических радиальных расточках 5 корпуса 1. На корпусе жестко закреплен пробойник 6 с каналом 7,Канал 7 связан с осевым каналом 2 корпусаи ориентирован радиально относительно последнего. На наружной поверхности корпуса 1 со стороны пробойника б установлены пластинчатые пружины 8, Пробойник 6 для обеспечения герметизации эаколонного пространства выполнен в основании в виде усеченной неправильной пирамиды.Устройство для перфорации скважиныработает следующим образом.Перфоратор на насосно-компрессорных трубах устанавливают напротив намеченного интервала перфорации, Сбрасывают шаровой клапан, при посадке которого в...

Номер патента: 1665993

Опубликовано: 30.07.1991

Автор: Дьяков

МПК: A01K 1/00

Метки: животноводческое, помещение

...животноводческое помещение, поперечный разрез; на фиг,2 - то же, вид в плане; на фиг.3 - кормопроводная труба.Помещение накрыто крышей 1 и имеет ,стены 2, вдоль которых размещены кормуш,ки 3, Бункер 4 для корма .смонтирован в ,торце помещения. В стенах 2 помещения установлены горизонтальные кормопроводные трубы 5, являющиеся одновременно кормоприготовительными емкостями, В кормопроводных трубах 5 размещены механизмы 6 перемещения корма. Люки 7 кор,мопроводных труб 5 служат для раздачи корма в кормушки 3. В кормопроводных тру,бах 5 с торца установлены патрубки 8 и клапаны 9 подвода пара, Управление люка,ми 7 осуществляется посредством трособлочного механизма 10. По середине помещения размещены канавы 11 для уборки...

Номер патента: 1665426

Опубликовано: 23.07.1991

Авторы: Брезинский, Дьяков, Кравченко, Намитоков, Сорока

МПК: H01H 73/22, H05B 41/02

Метки: аппарата, защиты, пускорегулирующего

...с жностью термоби а сферич бочем по лемент 1 лектрич ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 54) УСТРОЙСТВО ЗАЩИТЫЛИРУЮЩЕГО АППАРАТА е относится к электротустройствам защитыаппаратов для разрстимого нагрева.етения - упрощениеыполнения одним терм элементом фулючения обмотки апппоказано устройствопускорегулирующий 1665426 А 1Заказ 2395 Тираж 356 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина,или недопустимым повышением температуры окружающей среды до температуры, при которой его деформации достаточны для смещения средней части пружины 2 сферической накладкой 5 которая...

Номер патента: 1664852

Опубликовано: 23.07.1991

Авторы: Букреева, Дьяков, Колесник, Минков, Моисеев, Моисеева, Плеханова

МПК: C21D 1/60

Метки: закалочная, среда

...соли карбоксиметил,целлюлозы с одновременным перемешиванием, чтобы не было сгустков полимера.После полного растворения натриевой ,соли карбоксиметилцеллюлозы вводят расчетное количество натриевой соли ортофос,форной кислоты. Получают среду определенной консистенции. Температура ,всех растворов 23 С.Приготовлены и испытаны пять составов предлагаемых сред и состав среды, принятый за прототип (см. табл. 1).Все образцы были изготовлены иэ стали 40 Х,Образцы нагревали в камерной злектропечи до 850 С с выдержкой из расчета 1,5 мин на 1 мм сечения, после чего охлаждали в предлагаемых средах и в среде, принятой за прототип.Отпуск производили при 550 С с выдержкой 1,5 ч с дальнейшим охлаждением на воздухе.Физико-механические...

Номер патента: 1664629

Опубликовано: 23.07.1991

Авторы: Дьяков, Питернев, Саутов, Ситников

МПК: B61D 3/00

Метки: вагон, грузов, железнодорожный, липких, смерзающихся, транспортирования

...фиксируются) в закрытом положении замками (не показаны), Компрессор для подачи сжатого воздуха на вагоны (для работы импульсного устройства и домкратов) расположен на электровозе (тяговом локомотиве).Вагон работает следующим образом, В исходном положении для загрузки сыпучим материалом (фиг, 1) створки кузова закрыты под собственным весом и заперты замками,При движении вагона к месту разгрузки происходит периодическая по заданной программе импульсная подача сжатого воздуха от пневмоимпульсных устройств 13 по соплам 14 на стенки конуса 12 и створок 4 и 5 кузова вагона. Придостижении вагоном места разгрузки (например, в бункер) происходит включение пневмодомкратов 15 и 16, что приведет к повороту створок 4 и 5 на полуосях 6-9, 5...

Номер патента: 1664144

Опубликовано: 23.07.1991

Авторы: Дьяков, Желяков

МПК: A01C 7/00

Метки: зерновых, культур, посева

...ул,Гагарина, 101 Изобретение относится к сельскому хозяйству, а более конкретно к технологиям производства зерна колосовых культур по части высева семян в почву.Цель изобретения - стабилизация уровня урожая при различных погодных условиях за счет повышения вероятности попадания растений в благоприятные условия для их развития,На чертеже показана схема, иллюстрирующая способ посева семян в рядках и между ними.Данный способ посева зерновых культур включает высев семян в рядки 1 на заданную глубину, образование между рядками борозды 2, ширина которой больше ширины рядка, распределение по ее дну семян другим способом высева отличным от рядкового способа посева) и звгортание их на ту же глубину.Семена, попавшие в рядки, получают обилие...

Номер патента: 1662766

Опубликовано: 15.07.1991

Авторы: Дьяков, Кочергин, Якимович

МПК: B23B 27/00

Метки: инструмент, радиаторов, ребристых, трубчатых

...предназначен инструмент,Выполнение рабочих поверхностей инструмента в виде конических, передняя из которых имеет винтовую форму, позволяет достичь в инструменте максимальных передних углов, одинаковых во всех сечениях режущей кромки, что является важным фактором для достижения минимальных сил резания и усадки подрезаемых слоев, особенно, для таких мягких металлов, как алюминий, наиболее часто используемый для изготовления деталей оадиаторов и теплообменников. Превышение шага винтовой передней поверхности шага необходимого оребрения обеспечивает воэможность подрезания более широких слоев металла, а следовательно получить высокие и тонкие стружки по принципу косоугольного резания, Пересечение конической поверхности с винтовой...

Номер патента: 1662731

Опубликовано: 15.07.1991

Авторы: Валетов, Дьяков, Кузьмичев, Шестак

МПК: B21H 1/04

Метки: колес, типа

...производилась уже в соответствии с этим.Результаты первого этапа эксперимента отражены в табл. 2.При всех изменениях глубины разгонки Ь в интервале 0,7-1,0(Р - Р)диаметр колеса попадает в нужный диапазон (976-986 мм) и изделия являютсягодными, но при коррекции ЬЬ =1,1(Р - Рн) = 14 мм колесо направлено на ремонт по толстому диску идлинной ступицеа при Ь = 0,6(Р -- Р) - требуется ремонт по наружному диаметру.Результаты проведения экспериментадля заготовок с массой 440 кг представлены в табл . 3.В пределах ЬЬ = 0,7-0,1(Р- Р)колеса поале коррекции разгонкипопадают в поле допусков (981+5 мм), Есликоррекция меньше данного интервала,колесо забраковано по малому черновому диаметру (МЧЛ). В случае, когдакоррекция была больше данного...

Номер патента: 1662692

Опубликовано: 15.07.1991

Авторы: Благодатный, Дьяков, Иванов, Маргулис, Невпряга, Потапов, Рябчун

МПК: B03C 1/10

Метки: магнитный, сепаратор

...зоне - на поверхности барабана 3. Кратность шагов полос 8 и пластин 2 обеспечивает достаточно высокое значение индукции между полосами 8, что способствует повышению извлечения магнитного продукта. Составитель А,МоисеенкоТехред М.Моргентал Корректор Л.Бескид Редактор М.Келемеш Заказ 2221 Тираж 339 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение касается разделения материалов по магнитным свойствам и можетбыть применено для обогащения слабомагнитных материалов,.Цель изобретения - повышение извлечения магнитного продукта за счег удержания его магнитным полем на...

Номер патента: 1661813

Опубликовано: 07.07.1991

Авторы: Грушин, Дьяков, Трофимов, Шалунов

МПК: G07C 5/10

Метки: двигателя, работы, транспортной, учета

...соответствии с формулой3 -- . Кв (550 - ЛРк )т,где К - коэффициент пропорциональности;щ - угаовэя частота вращения вала двигателя;ЬРк - давление впускного коллектора. двигателя;с - время работы двигателя.Устройство работает следующим образом,При работе двигателя транспортной машины с датчика 1 импульсы поступают наформирователь 2, который вырабатываеткороткий импульс, ограниченный по амплитуде. Импульс запуска одновибратора 3 собран на микросхеме с ВС-цепочкой; вкоторую включен постоянный конденсаторС и переменный резистор датчика 4 давления. Частота выработанных одновибратором 3 импульсов соответствует частотевращения вала двигателя, а их длительность т =Л Рк. Конденсатор С подбирают так,чтобы при максимальной мощности и частоте...

Номер патента: 1661559

Опубликовано: 07.07.1991

Авторы: Дискин, Дьяков, Николаев, Слыш

МПК: F28D 9/00

Метки: теплообменник

...турбулизирующими элементами 11 в виде лепестков, Причем элементы 11, расположенные в верхней камере 4, размещены между перегородками 9 дугообразными рядами, а элементы 11, расположенные в нижней камере, имеют переменную высоту, уменьшающуюся в направлении к патрубку 6 подвода теплоносителя, и установлены рядами 12 с чередующимися в них наклоном к элементам 11 (лепесткам) соседних рядов 12 и направлениюдвижения теплообменивающейся среды.Теплообменник работает следующимобразом.Охлаждающая среда поступает в нижнюю камеру 3 через патрубок 6, движется вдоль пластины 5, взаимодействуя с турбулизирующими элементами 11 и, перегородками 8, и затем отводится через патрубки 7 отвода за пределы теплообмеиника. Охлаждаемая среда (масло) поступает...

Номер патента: 1655976

Опубликовано: 15.06.1991

Авторы: Дьяков, Иваненко, Липнягов, Чернат

МПК: B30B 9/14, C12G 1/02

Метки: извлечения, растительного, сусла, сырья

...сырьем давление в устройстве за счет новых порций сырья, которые выносит из зоны загрузки прессующий шнек 6, возрастает, выделяемое при этом сусло собирается через перфорации кожуха на поддон и отводится через сокоотводящие патрубки, При отходе прессующего шнека 6 в исходное положение сырье, которое находится между запорным механизмом 7 и входом в конический переходный участок 4, надежно запирается в этот объем за счет задней поверхности конической вставки 11 и клинового эффекта между коническими поверхностями вставки 11 и конического переходного участка 4. Эффект усиливается тем, что поток сырья рассечен дополнительно радиальными пластинами 12 на несколько объемов, уменьшив таким образом вероятность срыва этих клиньев при их...

Номер патента: 1655445

Опубликовано: 15.06.1991

Авторы: Голубева, Горохова, Дьяков, Ефремова, Свиридова

МПК: A23K 1/16

Метки: бычков, добавка, кормовая

...остальное1655445 Таблица ница достоверная,Состав премикса является одинаковымкак в известном, так и в предлагаемом корме,Уровень питания у животных всех группбыл одинаковый(26,3 МДж на 100 кг живоймассы). В их рацион входили следующие 5корма, кг: злаково-бобовое сено 3,0; кукурузный силос 10; предлагаемая кормосмесь 3,34. В рационе содержалось,: 6,84 корм,ед,7,39 кг сухого вещества, 73,4 МДж обменной энергии, 709,1 г переваримого протеина, 496 г сахаров, 983 г крахмала, На 100 кгживой массы приходилось: 2,6 кг сухого вещества, 2,4 кг корм.ед., 26 МДж обменнойэнергии; на 1 корм.ед. приходилось 103,7 глпереваримого протеина. 15За счет. испытуемого корма животныеполностью покрывали свою потребность впитательных веществах и интенсивно...

Номер патента: 1655348

Опубликовано: 15.06.1991

Авторы: Агафонов, Аминтаев, Голубева, Дьяков, Казакова, Каиава, Капустин, Никиточкин, Чжао

МПК: A01F 25/00

Метки: плодов, подготовки, хранению

...0,0157 ь до полного смачивания растения.Плоды снимают е период технической зрелости (сентябрь), взвешивают и закладывают в холодильник на хранение при 2 С и влажности 90. Конечные результаты сохраняемости (срок реализации март), представленные в табл. 1, показывают, что крезацин повышает устойчивость плодов к заболеванию загаром и зеленой плесенью, вследствие чего снижаются потери.П р и м е р 2. Деревья груши эа 25 дней до сьема урожая опрыскивают водным раствором препарата крезацин в концентрации 0,0075; до полного смачиеания растения.Плоды снимают в период технической зрелости (сентябрь), взвешивают и закладывают на хранение е холодильник при+2"С и 80(-ной влажности. Плоды снимают с хранения в начале января, Конечные результаты...

Номер патента: 1654568

Опубликовано: 07.06.1991

Авторы: Аверьянов, Дьяков, Лебедев

МПК: E21C 37/08

Метки: горных, отбойки, пород

...тела в конце выдвижения давильных элементов, Продольная наружная щека 2 жестко связана с давильными элементами, возвратным поршнем и золотником 10. Золотник имеет кольцевую расточку в средней части, сообщающую проточки 17 и 18 до окончания выдвижения давильных элементов. Линия штуцера 22 служит для подвода рабочего тела под давлением для возврата давильных элементов,Устройство работает следующим образом.После размещения устройства в заранее пробуренную скважину рабочее тело (жидкость) подается через штуцер 22 и с поджимом клапана 15 к седлу и через золотник 10 от проточки 17 к проточке 18 под мембрану 5 и под поршни 6. Штоки 7 и плунжер 3 выдвигаются соответственно вдоль прижима 4 и иэ втулок 8 совместно со щекой 2 и золотником 10 до...

Номер патента: 1654565

Опубликовано: 07.06.1991

Авторы: Дьяков, Еремин, Казаков

МПК: E21C 27/00

Метки: дробилка, комбайновая

...к корпусу поворотного редуктора 1 и плите 6, снизу - к корпусу редуктора через гидравлический демпфер 7. Поворотный редуктор соединен с основным редуктором 8, а последний - с электродвигателем 9. Относительно лавного конвейера 10 дробилка регулируется гидродомкратом 11,Рычаг 4 (фиг,2) установлен между дисками барабана и в нормальном положении находится выше уровня резцов 3 барабана. Плита 6 присоединена с помощью болтов и штифтов к двум опорным кронштейнам 12 поворотного редуктора 1, Одновременно плита служит для крепления последнего к основному редуктору 8 дробилки. Поворотный и основной редукторы представляют собой единый механизм, позволяющий редуцировать частоту вращения барабана.Дробилка работает следующим образом.При включении...

Номер патента: 1648265

Опубликовано: 15.05.1991

Авторы: Берлявский, Дьяков, Иванов, Мадоян, Паско, Педос

МПК: A01B 13/16, A01B 79/02

Метки: выветривания, защиты, золоотвалов

...известными способами наносят семена многолетних трав вперемежку с гумусированной перегнойной почвой в соотношении 1: 4. При необходимости семена поливают и подкармливают минеральньми удобрениямипреимущественно азотными и фосфорными,На 2-й и 3-й год всходят саженцы кустарников, посаженные семенами, происходит постепенное разложение полотна, разрастаютсч многолетние травы, пополняя запасы гумуса эа счет накОпления соломы из наземной части отживших стеблей растений и корней, начинается образование боковых поверхностей корней саженцевСоздание на поверхности эолоотвалов системы скважин, в которые закладывают плодородную почвоорганическую смесь, позволяет обеспечить формирование части корня саженца только в вертикальном направлении, что...

Номер патента: 1645328

Опубликовано: 30.04.1991

Авторы: Богданов, Дедик, Дьяков, Исаев, Карпов

МПК: D21F 5/02

Метки: бумагоделательной, сушильный, цилиндр

...из полости цилиндра с головкой 6 и закрепленными на ней пластинами 7 и 8 для турбулизации конденсата, Пластины 7 и 8 установлены по обе стороны головки 6 сифона 5 наклонно к плоскости, перпендикулярной оси цилиндра, и составляют с ней углы К и. Значения каждого из этих углов находятся в пределах 35-55 . Эти значения углов наклона обеспечивают направление движения отражаемых от пластин 7 и 8 частиц конденсата близким к направлению оси цилиндра.Сушильный цилиндр работает следующим образом.При вращении корпуса 1, в который подается горячий пар, происходит об" разование конденсата, который перемещается вместе с корпусом и встречает на своем пути головку 6 сифона 5 с пластинами 7 и 8, Часть конденса 20 та обсасывается через сифон 5....

Номер патента: 1640610

Опубликовано: 07.04.1991

Авторы: Боровко, Дьяков, Заблоцкий, Сергеев

МПК: G01N 3/60

Метки: высокопрочных, образованию, склонности, сталей, трещин

...например, с помощью электрода из другого, чем матернал образца, материала. Образец с наплавкой охлакдают на воздухе и выдер-: кивают в течение 1 сут. Затем производят отпуск образца и шлифуют его со стороны наплавки до уровня основного металла. На шлифованную поверхность фф наносят реактив или краситель, выяв- о ляющий трещинуобразовавшуюся в надрезе. С помощью микроскопа измеряют , длину трещины в надрезе, по которой судят о склонности данного материал образованию трещин.1640610 Составитель В, ТальвойшРедактор Т. Зубкова Техред ЛаОлнйнык Корректор М. Пожо Заказ 1263 тираж 40.1 ПодписноеВНИИПИ Государственного комитета Ьо изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5м +в Производственно-издательский...

Номер патента: 1636465

Опубликовано: 23.03.1991

Авторы: Долбеев, Дьяков, Корюков, Сутурин

МПК: C22B 25/06

Метки: жести, луженой, отходов, переработки

...шлака от электроплавки оловянных концентратов. Отнальный шлак содержит 0,3% олова, 18,1% окиси кальция, 36,2% оксида кремния и 8,3% оксида ачюминия и 3,5% оксида железа. Смесь расплавляют в графитошамотном тигле в электродуговой печи и через алундовую трубку продувают воздух с расходом 2 л/мин с эжекцией 8 г угля. Состав газа над расплавом - 5,2% окиси углерода и 13,0% двуокиси углерода. Отношение СО /СО 2,52. Через 30 мин.расплав охлаждают. Плак весом 60 г содержит 0,14%олова, 25,2% железа, 11,7% окисикальция и 23,6% оксида кремния.Металл содержит 1,35% олова,с 0,02% серы, 1,2% углерода и пред163 б 4 б 5 тПролувхэ я 2 Зегрувено Состав газа, оа.х СО СО олучено ме- Извлечено, алла Уголг Отходыг ОловоСО ллот угле д )лоно,7 1,5 0)О3)0 40...

Номер патента: 1634317

Опубликовано: 15.03.1991

Авторы: Берлявский, Дьяков, Зайцев, Мадоян, Паско

МПК: B02C 21/02

Метки: дробления, крупнокусковых

...эдцеплены с приемными ндлдми 36, которье отбирают мощность с торца торсиона через фрикционные накладки 37 или зубчатую передачу, Нижняя консольная образующая фрезы 38 расположена нд реветке. боковая 39 - прилегает к фундэменгу опоры вагоноопроки 10 15 20 25 30 35 40 45 50 55 дывателя, э верхняя 40 - расположена под отвалом на фрезе.Мавина работает следующим образом Включают двигатели 6, когорые через муфты 13 и колеса 14-17 передают вращение колесам 18, вращающим валы 20 и через торсионы 25 и цапфы 22 сообщающим вращение барабану 2 и фрезам 34, Включают двигатели привода перемещения установки, Установка движется по рельсам 28 на высыпанный на приемную решетку 30 вагоноопрокидывателя 29 материал 33, например глыбы смерзшегося угля, и...

Номер патента: 1631280

Опубликовано: 28.02.1991

Авторы: Дьяков, Казаков

МПК: G01F 1/00

Метки: расхода, топлива, учета

...Топливо, проходя через магистраль, омывает температурный датчик 25, сигнал с которого поступает на усилитель 24, где усиливается и поступает на второй вход АЦП 19, на первый вход которого с синхрогенератора 18 поступают тактовые импульсы. По окончанию преобразования на втором выходе АЦП 19 имеется цифровой ход, пропорциональный температуре топлива при 1 О С. Цифровой код с выхода АЦП 19 подается на вход ПЗУ 23, в котором записан цифровой код (Э), эквивалентный изменению объема топлива от его температуры2 3Э = Ч= Ч, (1+ Ае + Вй + Се ), где А,В,С - постоянные коэффициенты,зависящие от свойстватоплива;- температура топлива;Ч - первоначальный объем топлива при 20 С.Цифровой код (Э) из ПЗУ 23 поступает на входы счетчиков 12 и 22, Запись...

Номер патента: 1626287

Опубликовано: 07.02.1991

Автор: Дьяков

МПК: E04H 12/00, F16B 7/10, H01Q 1/10 ...

Метки: замок, мачта, мачты, секции, телескопическая, телескопической

...к подьему внутренней секции 6 до уровня, на котором происходит ее стопорение замком 10 развернутого состояния, установленным на промежуточной секции 5. Остановка внутренней секции 6 ведет к повышению давления в трубопроводе, что приводит к переключению управляющего клапана (не показан) и к подаче рабочей жидкости в полость 29 через неподвижный шток 12, Гидроцилиндр 11 начинает опускаться, а зацеп 16, преодолев сопротивление пружины 18 сжатия, выходит иэ паза внутренней секции 6. В конце хода гидроцилиндра 11 головка 14 фиксируется посредством штифтов 20 на диске 21. При дальнейшем опускании гидроцилиндра 11 совместно с головкой 14 и диском 21 пальцы 23 диска 21 взаимодействуют со скосом штока соленоида 25, а затем и с выпуклым...

Номер патента: 1622471

Опубликовано: 23.01.1991

Авторы: Богданов, Дьяков, Карпов, Отрашкевич

МПК: D21F 5/02, F26B 13/18

Метки: бумагоделательной, сушильный, цилиндр

...по теплог 1 г.водности к коэффициенту термическогорэсширения равен или близок к материалукорпуса 1.Отверстия 5 е рубашке 4 и пароотводяшие каналы б расположены таким образом что Они сообщаются между собой иГОСтдЛЯО ЕМЕСтЕ СИСТЕМУ ОтВОДа ПЛРа Отповерхности бумажного полотна при егоконта;те с поверхностью перфорированной рубашки 4,Сушильный цилиндр работает следующим образом,Пар, образующийся в зоне контакта бума;,. Ого полотна с нагретой поверхностьюперфорированной рубашки 4 корпуса, поступает через отверстия 5 в кольцевые пароотеодящие каналы б и перемещается внаправлении вращения сушильного цилиндрд. На участке схода бумажного полотна споверхности цилиндра создается зона разрежения е результате захвата окружающегоцилиндр воздуха...

Номер патента: 1620904

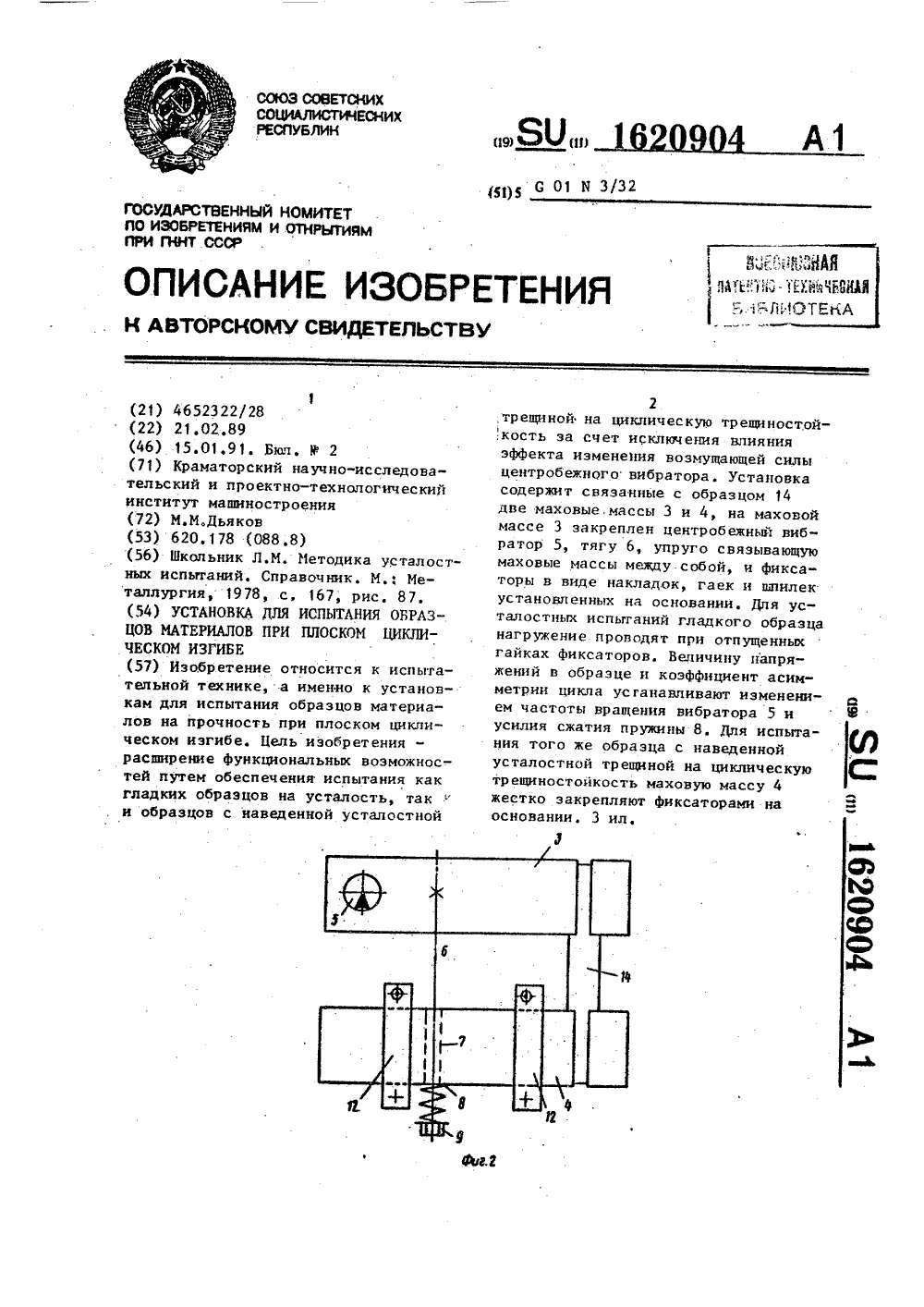

Опубликовано: 15.01.1991

Автор: Дьяков

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, плоском, циклическом

...сторонеобразца 14 и коэффициент асимметрии 4цикла (г) устанавливают путем регулирования частоты вибратора 5 и усилиясжатия пружины 8. Испытания проводятдо появления макротрещины глубиной(1-2) мм.Для испытания того же образца снаведенной усталостной трещиной нациклическую трещиностойкость маховую . массу 4 жестко закрепляют с помощьюфиксаторов на.основании 1 и устанавливают частоту вращения вибратора 5 для создания контролируемого изгибающего момента М на образце 14, который определяется по формуле где Ь - расстояние от оси внбраторадо оси образца;ш - неуравновешенная масса вибратора,Я - частота возмущающей силы (угловая скорость центробежноговибратора),Е вэксцентриситет неуравновешенной массы,В процессе нагружения...

Номер патента: 1618293

Опубликовано: 07.01.1991

Авторы: Дьяков, Перетятько

МПК: A01B 13/16, A01G 23/00

Метки: защиты, почв, эрозии

...состоянии и уничтожение травянистой растительности. Лучший способ уничтожения корки - 10сплошное боронование полосных насаждений бороной в 1-2 следа. За год до смыканиярастений, т.е, за год до прекращения ухода започвой в междурядьях (для березы бородавчатой на 4-й год после посадки), в них весной 15механизированно высаживают ряды кустарника, например акацию желтую, смородину,золотистую, которые хорошо сочетаются с березой бородавчатой, При этом рядность полосы возрастает на число рядов, кратное 20количеству рядов основной породы, без отводадополнительной пашни. В течение вегетационного периода за кустарником ведут механизированный уход седланием ряда (культиваторыКЛБ,7, КЛ,6), что нарядус притенением главной породой создает...

Номер патента: 1615758

Опубликовано: 23.12.1990

Авторы: Дьяков, Ермаков, Ермолов

МПК: G06K 9/36

Метки: дефектов, изображений, объектов, признаков, селекции

...продолжения индексации точки Х индексом точки Х, а элементы И 27-3 и НЕ 26-1 формируют сиг нал, требующий отметить точку Х 1 индексом точки Х. Переключение индексов по описанному правилу осуществляется с помощью мультиплексора 29, на входы 1, 2 и 3 которого приходят управляющие сигналы и разрешают прохождение кодов индексов с информационных входов. Для хранения индексов точек задержанной строки и задержанного элемента текущей строки служат элементы 30 задержки.Таким образом, группа элементов 30 задержки содержит информацию о строках изображения в виде, индексов соответствующих точек, По мере продвиже57586 5 10 15 20 25 30 35 40 45 50 55 5 161ния "электронного окна" Х 1-Х 4 потекущей и задержанной строке пронсхо:дит перезапись...
