Дробышев

Номер патента: 284324

Опубликовано: 01.01.1970

Авторы: Аэрофотдсъемки, Дробышев, Московский

МПК: G01C 11/18

Метки: ортотрансформатор

...- шаговый высотный электродвигатель;21 - суппорт фокусных изменений Л 1 прибора;22 - кардан центра проектирования;23 - каретка кардана 8;24 - каретка х;25 - шпиндель преобразованных фокусных расстояний снимка;2 б - каретки х, у, соединенные со шпинделем 25;27 - осветитель снимка;28 - рамки наклонов а, о и поворота к;29 - держатель фотокассеты, закрепленный на каретке 17;30 - токосниматель или шпиндель-указатель;31 - планшет с той или иной программой управления высотной кареткой (вручную или автоматически посредством фотоследящей системы); 32 - сельсип-датчик С ручного или автоматического управления;33 - шаговый электродвигатель у, обеспечивающий поступь фотокассеты 13 на ширину полос профилирования;34 - протяжный электродвигатель х....

Номер патента: 284323

Опубликовано: 01.01.1970

Авторы: Аэрофотосъемки, Дробышев, Картографии, Московский

МПК: G01C 11/22

Метки: прибор, стереофотограмметрический

...28 - 29, причем шестерня 29 в 2 - 2,5 раза больше по диаметру, чем шестерня 8. Шестерня 29 вращается малой рейкой 30, расположенной на подшипниках трубки 31 со шлицевым отверстием, в которое входит шпонка длинного стержня с рукояткой 32 на одном конце и с малой шестерней 33 на другом. Стержень может вращаться во втулке, присоединенной как и рейка 27 к каретке 4. На малую шестерню 33 опирается своим весом зубчатая рейка 34, укрепленная поворотно к каретке Х прибора.В приборе использован известный координатограф, основанный на применении цилиндрических зубчатых колес качания и реечных зацеплений, Каретка 11-Х модели и 14-Х координатографа расположены на одной направляющей. Каретки Х и Х соединены парой реек через редуктор пары шестерен,...

Номер патента: 275768

Опубликовано: 01.01.1970

Авторы: Герасименко, Дробышев, Емец, Сарбаев, Фиргер

МПК: A22B 3/02

Метки: животных, оглушения

...в предпусковом положении роликами 9, шарнирно укрепленными на упорах 10. Другой конец упоров 10 шарнирно укреплен в цилиндрическом стакане 11, соединенном при помощи резьбы с цилиндром 1. Упоры 10 пружинами 12 перемещаются в положение, препятствующее выходу ударника 8,Форма ударника такова, при которои основная сила действует через упоры 10 на стакан 11, а минимальная сила направлена на развод упоров и сжатие пружин 12. До нанесения удара ролики 9 на упорах 10 зафиксированы роликами 13, укрепленными на подпружиненном пружиной 14 кольце 15. Последнее имеет стержни 1 б, свободно проходящие через тело цилиндрического стакана.Для облегчения управления устройство подвешено на тросе с противовесом (на чертеже не показаны).Устройство работает...

Номер патента: 268655

Опубликовано: 01.01.1970

Авторы: Дробышев, Кожин, Николаева

МПК: C22C 19/07

Метки: кобальта, основе, сплав

...вязкость кг(сл 2, -сплав име 215 в 2 0,5 0,610 Сплав на основе кобальта, содержащийхром, молибден, никель и бериллий, отличагощийся тем, что, с целью повышения коррозион,ной стойкости и твердости и улучшения тех,нологичности, он дополнительно содержит ре:ний и имеет химический состав, %:хром 18 - 30 20 никель 6 - 12молибден 1,5 - 3,5 бериллий 1,2 - 2,0 рений 0,1 - 1,0 кобальт остальное Изобретение относится к кооальтовым сплавам, применяющимся, например, для изтотовления прецизионных деталей трения точных приборов, гидравлических систем и топливной аппаратуры.Известные сплавы на основе кооальта, содержащие хром, молибден, никель и бериллий, применяются лишь в литом состоянии, не поддаются горячей деформации, имеют грубую...

Номер патента: 261939

Опубликовано: 01.01.1970

Авторы: Вуйнштейн, Гончарук, Деледивка, Дробышев, Калугина, Киевский, Мицык, Молочной, Повелица, Пшенична, Украинский

МПК: A23B 4/00

Метки: 261939

...сахар 2. глюкозу 0,5, селитру 0,15, нитрит 0,015, а также тринатрийпирофосфат девятиводный из расчета 5 кг на 100 л рассола и протеолитическнй ферментный препарат терризин или оризин пз расчета 20 - 100 г на 100 л рассола. После шприцевания сырье погружают е заливочный рассол, содержащии те же компоненты за иск. лючением протеолитического ферментного препарата и выдерживают 5 - 10 суток при 2 - 5 С. По окончании выдержки изделия формуют в целлофановой пленке и в формах без применения обвязки шпагатом, а затем подвергают варке в воде или парокамере и при необходимости - горячему копчению, охлаждению и упаковке.При изготовлении копченых изделий из тонкого и толстого крал туши, так называемого балыка, в рассол дополнительно вводят маринад...

Номер патента: 247574

Опубликовано: 01.01.1969

Авторы: Дробышев, Манахов

МПК: G01N 3/08

Метки: испытания, стенд, строительных, элементов

...штуцером отвод предохранительного клапана.Между рабочей и сливной полостями гидро- цилиндра установлен ручной насос 12 для подачи рабочей жидкости из сливной полости в рабочую и создания давления в ней. Манометр 13 подключен к рабочей полости и служит для контроля давления рабочей жидкости в про. цессе испытаний.Шаровой шарнир 8 к верхней силовой и промежуточной плитам крепится разъемным соединением для возможности точной имитации точки приложения весовой нагрузки к каждому образцу.Стягивающих стержней в зависимости от247574 ний, позволяющую имитировать нагрузки, действующие на образец в реальных условиях, и прикладывают нагрузки. С увеличением нагрузки рабочая жидкость из рабочей полости гидроцилиндра 10 переливается через...

Номер патента: 244904

Опубликовано: 01.01.1969

Авторы: Дробышев, Фиргер

МПК: A22B 7/00

Метки: колбасньгх, формования

...во время термической обработки, а после шприцевания оболочку затягивают этой петлей, оставляя свободный конец оболочки за пределами сетки.На чертеже показано формование колбасных изделий по предлагаемому способу.Перед наполнением фаршем на один конец целлофановой оболочки 1 надевают разрезную шайбу 2 из упручгого материала, например из картона или полиэтилена, на которой нанесены маркировочные знаки. Шайбу надевают таким образом, чтобы оставался небольшой конец 8 оболочки. Затем на целлофановую оболочку надевают сетку 4, изготовленную по форме колбасного батона из трикотажного литого пли штампованного материала и имеющую петлю 5. Затем оболочку наполняют фаршсм прп помощи цевки б и затягивают петлю 5 таким образом, чтобы конец 8...

Номер патента: 257309

Опубликовано: 01.01.1969

Авторы: Герасименко, Дробышев, Мониев, Сарбаев, Фиргер

МПК: A23B 4/04

Метки: агрегат, колбасных, оболочек, производства

...5, приемно-передаточный лоток б, 5 укрепленный с возможностью возвратно-качательного движения, камеру 7 для термической обработки изделий, заключенную в кожух, горизонтальные плиты 8 и 9 с приемными пластинками 10, установленные в камере лоярус но со смещением одна относительно другой,транспортирующие механизмы, расположенные над плитами, каждый из которых представляет собой рейку 11 с укрепленными на ней параллельными планками 12. Рейка смон тирована на шарнирах 18 и приводится в движение по замкнутой кривой через эксцентрики 14 от общего привода. Движение приемно-передаточного лотка и реек синхронизировано.Плиты имеют волнистую поверхность для 20 надежной ориентации изделий во время ихперемещения.Агрегат работает следующим...

Номер патента: 218447

Опубликовано: 01.01.1968

Авторы: Аэрофотосъемки, Дробышев, Картографии, Московский

МПК: G01C 11/12, G01C 11/30

Метки: стереоприбору, фотоприставка

...2 в фокальной плоскости с вертикальной щелью 11, которое затем передается оптической системой фотоприставки, состоящей из обьектнва 12, положительной О линзы 13 со штифтом 14 для ее фокусировкии отрицательной линзы 15 панкратической системы, неподвижной призмой 1 б внешнего алюминирования, установленной над щелью блока призм 17, перемещающихся на величи ну полусечений местности.Перед фотоматериалом фотокассеты 3 размещен светонепроницаемый экран, выполненный из четырех попарно соединенных пластин 18 - 19 и 20 - 21, образующих щель параллело граммной формы, две из которых 18 и 19 неподвижны, а две другие 20 и 21 перемещаются при помощи микрометрического винта 22.С кареткой Х 6 связано также карандашноеустройство 23, а держатель 5 каретки...

Номер патента: 217226

Опубликовано: 01.01.1968

Авторы: Дробышев, Фиргер

МПК: A22C 17/04

Метки: 217226

...ротора с противоположных сторон установлены кассеты для укладки кости, снабженные сменными поэтажно расположенными решетками, служащими упорами для кости, Верхняя стенка кассеты выполнена с планкой для удобства вставки и выемки ее из ротора. На чертеже представлена конструктивная схема предложенного устройства,Усгройство для извлечения костного мозга из трубчатой кости содержит электродвигатель 1, ременную передачу 2, ротор 3, съемные кассеты 4 со сменными, поэтажно расположенными решетками 5, и тормоз б, Кассеты 4 выполнены с захватной планкой 7,Трубчатая кость 8 вставляется в кассеты 4таким образом, что своим концом упирается в решетки 5. Кассеты с костью вставляются во все гнезда ротора 8, после чего включается 5 электродвигатель. В...

Номер патента: 212774

Опубликовано: 01.01.1968

Авторы: Дробышев, Евдокимов

МПК: A22C 13/00, B29C 53/34, B29D 23/00 ...

Метки: колбасной, оболочки

...оболочки, включающего эластичную бесконечную ленту 1 т с наклеенными на ней клише 14, натянутую на двух роликах 15, 16, емкость 17 для краски и растирающиезолики 18; приспособления для образования в оболочке продольных складок,Привод устройства осуществлен от электродвигателя 19 посредством вариатора 20, цепой передачи 21 и,шестеренчатых передач 22, 5 3, 24. Причем передаточное число последних подбирается из такого расчета, чтобы линейная скорость барабанов 9, 10 превышала скоость вращения протяжных роликов 8, благоаря чему улучшаются натяжение лент и ус човия резки.Каждый бобинодержатель состоит из полого консольного вала 25, установленного в подпипниках 2 б, надеваемой на вал втулки 27 с ажимными конусами 28, 29, фиксирующими 15...

Номер патента: 212487

Опубликовано: 01.01.1968

Авторы: Автоматизации, Биргер, Вилнитис, Горовиц, Григорьев, Дробышев, Тинте, Украинцев, Фолифоров, Центральное, Циферсон

МПК: B22D 39/00

Метки: дозирующего, емкость, устройства

...стенками, Причем к радиальным стенкам присоединены шины, связанные с выключателем. Это позволяет повысить к.п.д. дозатора. На чертеже изображена предлагаемая емкость дозирующего устройства.Емкость состоит из коаксиально женных наружной 1 и внутренней которые имеют вырезы. Кромки выр динены радиальной 3 и донной 4 Емкость в месте вырезов имеет в по сечении форму неполного кольца, а резов, в месте сливного патрубка полного кольца,К радиальным стенкам при;осдине б, которые связаны с выключателем Во время работы через сквозную полостьемкости проходит магнитопровод, а в емкость залит металл. В режиме разогрева выключатель замкнут, при этом индукционные токи 5 проходят через всю емкость, равномерно распределяясь по всему сечению металла и...

Номер патента: 207066

Опубликовано: 01.01.1968

Авторы: Дробышев, Мониев, Фиргер

МПК: A22C 7/00, A47J 43/20, A47J 9/00 ...

Метки: вязких, дозирования, продуктов, формования

...и дросселями 7, смонтированными в крышке ее напротив фильер б, плоских ножей 8 и 9, в которых сделаны отверстия 10 и 11, соосно размещенные между 15 собой в каждом ноже и с фильерами, и привода.Дроссели 7 служат для изменения проходного сечения отверстий (фильер), через которые проходит фарш. Для этого регулируют 20 расстояние между их конусной частью и фильерами, при настройке устройства по мере необходимости.1-1 ожи 8 и 9 смонтированы так, что они могут совершать возвратно-поступательные дви жения, Привод их состоит из кулачка 12, системы рычагов 13, цепной передачи, электродвигателя 14 с редуктором 15.Предлагаемое устройство работает следующим образом.30 Фарш загружают в бункер 1, откуда насосом 2 он подается в рабочую камеру...

Номер патента: 203170

Опубликовано: 01.01.1967

Авторы: Автоматизации, Григорьев, Дробышев, Украинцев, Фолифоров, Центральное

МПК: B22D 39/00

Метки: дозирования, жидкого, металла

...не входит в контактпозволяет избежать его того, ток, протекающий по подогревает его,Известные устроиства для доз и ров ания жидкого металла имеют загрузочную и дозирующие емкости, соединенные переливным пгтрубком, причем требуется установка специальных нагревательных систем.В предлагаемом устройстве на одной магнитной системе расположены загрузочная и дозирующая емкости, которые служат одновременно индукционными печами. Это позво. ляет выполнить установку без специальных нагревательных систем, что приводит к,.е компактнэсти.На чертеже показан разрез предлагаемого устр ойств а. На магнитопрсводе 1, набранном из листовой электротехнической стали, расположен л катушка 2, питаемая однофазным переменным током, и две емкости: загрузочная 3 и...

Номер патента: 189620

Опубликовано: 01.01.1966

Автор: Дробышев

МПК: G01N 13/02

Метки: жидкости, коэффициента, натяжения, поверхностного

...его методику, так как при предлагаемом способе пет необходимости в применении эталонной жидкости и не требуется измерять краевые углы и массу жидкости. 30 На чертеже представлена принципиальная схема реализации такого способа,Для определения коэффициента поверхностного натяжения исследуемую жидкость помещают в достаточно широкий сосуд 1 с тем, чтобы в пределах точности эксперимента кривизной центральной части верхнего уровня 2 можно было бы пренебречь. В нижней части сосуда имеется круглое отверстие 3 малых размеров, стенки 4 которого выполнены из материала, не смачиваемого исследуемой жидкостью. При определенном подборе уровня Н жидкости в сосуде сквозь это отверстие продавливается капля 5 и неподвижно провисает в нем. Из...

Номер патента: 189220

Опубликовано: 01.01.1966

Авторы: Дробышев, Фризен

МПК: G01N 1/02

Метки: орган, отбора, пробруд, рабочий

...концу трубы 3 приваривается наконечник 4, а труба 2 соединена с немагнитной стальной вставкой 5, которая крепится к наконечнику 4. Между трубами помещена обмотка электромагнита б, фиксируемая с помощью кольца 7.При погружении рабочего органа в руду, например, с помощью вибратора полость трубы 2 заполняется рудой. По окончании погружения обмотка электромагнита подключается к источнику токды, после чегоруды. При еенита обесточи5 пробы заканчзующееся принадежно удермагнитную руНабраннаяО якорем электрмагнитопроводной стали (элта немагнитноторой основно5 по руде внутрчительному увруду ия Пр едм ет и О Рабочий орган для онитных руд, отличпющ упрощения конструкци полого цилиндрическог зомкнутым в области о магитопроводом,бора проб...

Номер патента: 186738

Опубликовано: 01.01.1966

Авторы: Дробышев, Охотников, Приборостроени, Средств, Центральное

МПК: G01K 5/64, G01N 25/16

Метки: датчик, дилатометрический, температуры

...18 крепится таким образом, чтобы создавалось определенное усилие для прижатия контактов 21 к контактам 23, которые укреплены на панели 24 и имеют концы для подключения к электри 30 ческой цепи,Работа термодатчика. При повышении температуры среды, окружающей чувствительный элемент, трубки 4 и 2 расширяются значительно больше, чем трубка 3 и стержень 1. В результате конец стержня 1 и связанная с ним скоба 1 б получают пропорциональное изменению температуры перемещение вниз. При перемещении скобы 1 б и винта 13 ведущий рычаг 5 поворачивается и перемещает связанный с ним конец пружины 8, Одновременно относительно опоры 12 поворачивается и рычаг б, один конец которого перемещается вместе со скобой 1 б, а другой - перемещает опору рычага...

Номер патента: 185643

Опубликовано: 01.01.1966

Автор: Дробышев

МПК: F16D 43/204, F16D 47/04

Метки: момента, муфта, предельного

...на фиг. 1.Упругая муфта состоит из ступицы 1 и венца 2. В совмещенные впадины ступицы и венца вставлены амортизационные пакеты, состоящие из пружин 3 и сухарей 4. С наружного торца пакеты закрываются диском 5.Обгонная муфта состоит из ступицы б, звездочки 7, посаженной на ступицу через шпонку 8, наружного кольца 9, запрессованного в корпус 10, сепараторной вилки 11, роликов 12 и пружины 13. С наружного торца обгонная муфта закрывается крышкои 14 с сальником 15. Венец упругой муфты и. корпус обгонной муфты скреплены между собой зубчатым соединением и болтами 1 б. Сепараторная вилка 5 11 обгонной муфты и ступица 1 упругой муфты соединены между собой зубьями 17 и 18через зазор 19.До предельного момента муфта работаеткак упругая. При...

Номер патента: 183804

Опубликовано: 01.01.1966

Автор: Дробышев

МПК: B60S 3/04

Метки: груза, налипшего, поверхностей, полувагонов, смерзшегося

...том, что теплоагрегат смонтирован в верхней части портала на поперечной ферме и снабжен трубопроводами с соплами для подвода струй газов к очищаемым поверхностям в нижней части полувагона и в его ку. зове. Устройство в таком выполнении при очистке железнодорожных полувагонов работает с повышенной эффективностью.В качестве теплоагрегата применен авиационный реактивный двигатель. ПОВЕРХНОСТЕЙ ПОЛУВАГОНОВМЕРЗШЕГОСЯ ГРУЗА Теплоагрегат, в качестве которого при авиационный реактивный двигатель, сн трубопроводами 3 и 4 с соплами 5 и б. При работе устройства струи газа от агрегата подводятся по трубопроводам щаемым поверхностям в нижней части 7 вагона и в его кузове 8.Предмет изобретения 10 1. Устройство для очистки поверхностей полувагонов от...

Номер патента: 176101

Опубликовано: 01.01.1965

Авторы: Дробышев, Мифтахов, Прудентов

МПК: G01K 1/20, G01K 5/36

Метки: жидкостный, манометрический, термометр

...носит нелинейный характер.В предлагаемом термометре этот недостаток устранен тем, что соедигенГе дополнительной пружшы с основной выполие;о ир.: помощи тяги и трехплечего рычага, воздействующего ца внутренний виток основной пружины в направлении, противоположном воздействию термобаллона.На чертеже изображена схема описываемого жидкостного манометрического термометток г пружины 3 в направлении, противопа.ложном воздействшо термобаллона 1, Обакапилляра заполнены одной рабочеи н(идкостью,При увеличении измеряемой температурыдоно; пггельцьш об.ьем жидкости, вытеснениз тероод;лоцд 1 под действие: тем.ср атьрь Окр 5)кдощей среды, закручиваяпружину 3, вызывает погрешность, которая10 компенсируется пружиной 6 путем раскручивдшя внутреннего...

Номер патента: 169016

Опубликовано: 01.01.1965

Авторы: Дробышев, Якименко

МПК: A22C 17/04

Метки: вареных, костей, мяса, отделения, субпродуктов

...содержит вертикальный вращающийся основной барабан, выполненный в виде смонтированного на полом валу 1 диска 2, по окруяности которого размещены с образованием продольных щелей 3 ребра 4, верхняя часть которых стянута кольцом б; концентрично размещенный основному барабану дополнительный вращающийся полый барабан б с валом 7, выполненный с боковыми прорезями и предназначенный для загрузки субпродуктов; разгрузочный шнек 8, укрепленный к нарукной поверхности барабана б и предназначенный для непрерывного вывода из устройства костей через верхний край основного барабана. Оба барабана заключены в кожух с выходными лотками 9 и 10 соответственно для костей и мяса. На валах 1 и 7 размещены шкивы 11 и 12, которые от электродвигателя...

Номер патента: 146021

Опубликовано: 01.01.1962

Автор: Дробышев

МПК: B23B 31/00, B27C 7/04

Метки: заготовок, крепления

...конусная чашка 2, пропускается штырь 3, на конце которого имеется самонарезающий винт 4, служащий для ввинчивания в заготовку 5. Для удобства ввинчивания самонарезающего винта в заготовку на другом конце штыря имеется маховичок 6.Для обеспечения тугого втягивания заготовки в конусную чашку 2 часть штыря имеет резьбу 7, на которую навинчена гайка 8, служащая для натяжения штыря при упоре маховичка в обрез шпинделя. При креплении заготовок с помощью предл агаемого приспособления заготовка вставляется в конусную чашку 2. Гайка 8 сдвигается маховичком б. Заготовка 5 сильным нажимом удерживается в конусной чашке 2, при этом штырь 3 вставляется в шпиндель 1 и при вращении с осевым нажимом маховичка 6 самонарезающрй винт 4 ввинчивается в...

Номер патента: 136945

Опубликовано: 01.01.1961

Авторы: Варданян, Грандилевская, Дробышев, Ильина, Тодорова, Шкуропат

МПК: G01M 3/22

Метки: герметичности, замкнутых, оболочек, проверки

...повышенной эффективностью, а также упрощеннь 1 м процессом введения в оболочку вещества. Это достигается использованием в качестве веще ства, вводимого в оболочку, фенолфталеина, а в качестве жидкости - щелочи, что при их соединении дает яркое окрашивание дефектны.; участков. Введение в оболочку вещества производится путем погружения ее в это вещество при повышенном наружном давлении.Для проверки герметичности оболочек и швов внутрь оболочки вводится вещество, которое, просачиваясь сквозь щели и соединяясь с внешней средой, резко изменяет свою или ее окраску. В качестве вещества, вводимого внутрь оболочки, используется 3",о-ный раствор фенолфта. леина в этиловом спирте в количестве 1 - 2 капель на 1 с,яв внутреннего объема оболочки, в...

Номер патента: 136936

Опубликовано: 01.01.1961

Авторы: Андреев, Дробышев, Корнилов, Лазарев

МПК: G01N 25/58, G01N 27/00, G01W 1/11 ...

Метки: гигрометр, датчиком, подогревным, электролитическим

...изобретения Гигрометр с электролитическим подогревцым датчиком, содержащий неуравновешенный электрический мост с термосопротивлеиием в Одном из плечей, термооатаре 10, служашу 10 для Определения разности температур датчика и окружающеи среды, гальванометр и источник постоянного тока, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерений и исключения влияния температуръ Окружающей среды на результат измерений, термобатарея последовательно с галь. ванометром включена в измерительную диагональ моста, сопротивления плечей которого выполнены такими, что величина подаваемого на мост напряжения или тока в момент равенства его разбаланса термоэлектродвижушей силе термобатареи пропорциональна относительной влажности...

Номер патента: 136769

Опубликовано: 01.01.1961

Автор: Дробышев

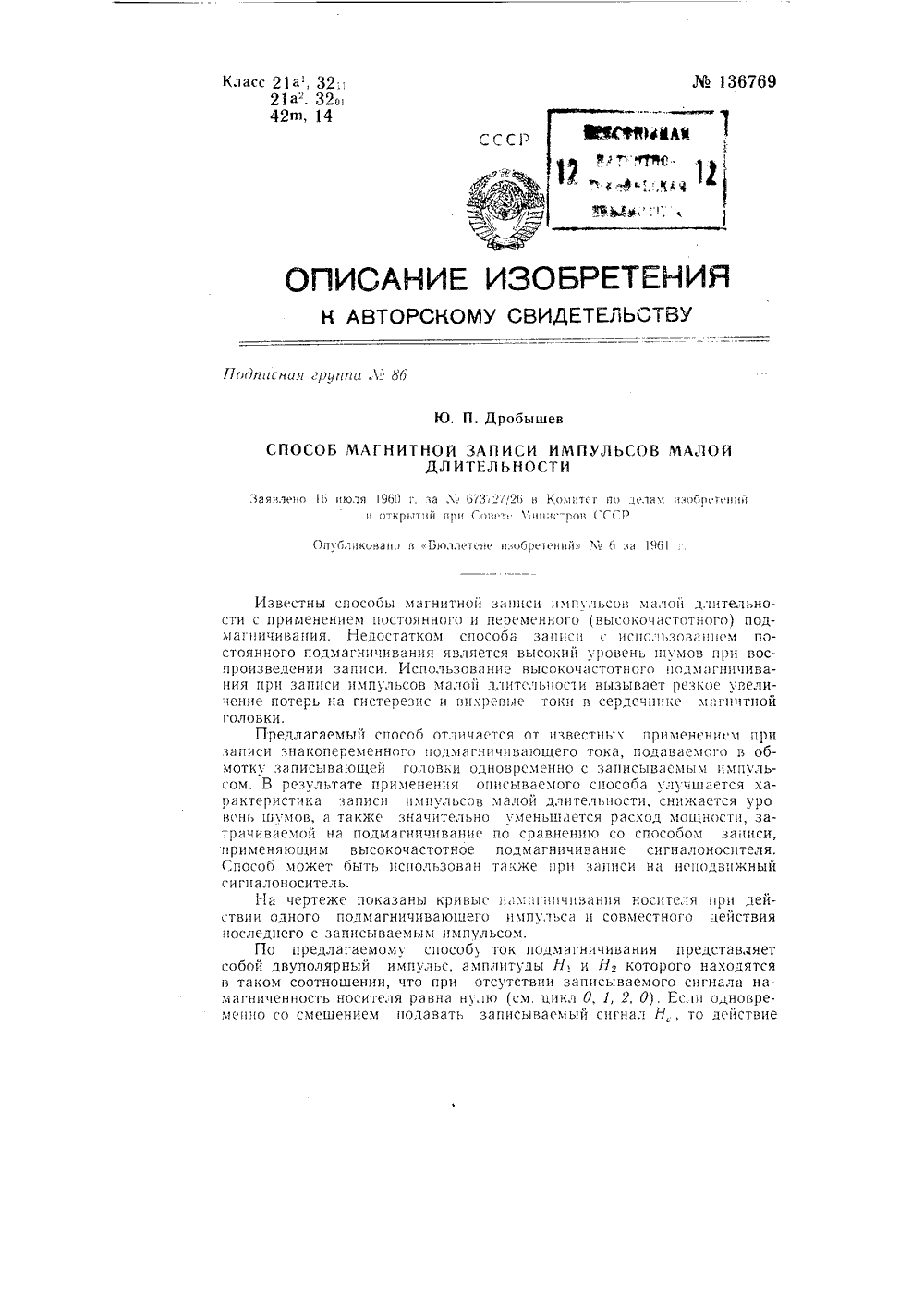

МПК: G11B 23/16

Метки: записи, импульсов, магнитной

...по сравнению со способом загис, ггрименяющим высокочастотное подмагничиванис сигналоносителя, Способ может быть использован тагже п 1 зи записи на неггодв 1 гжный сигпалоноситель.На чертеже показаны кривые нггмагнггцггвания носителя при действии одного подмагничивающего импульса и совместного действия ггоследнего с записываемым импульсом.По предлагаемому способу ток подмагничивания представляет собой двуполярный импульс, амплитуды Н. и О, которого находятся в таком соотношении, что при отсутствии записываемого сигнала намагниченность носителя равна нулю (см. цикл О, 1, 2, О). Если одновремегшо со смещением подавать записьгваемый сигнал Н, та дсиствиесх ммарного импульса записи с амплитудами Н, Н, и Н. Н. Вызовет появление...

Номер патента: 136476

Опубликовано: 01.01.1961

Авторы: Варданян, Дробышев, Зеликман, Лукашева, Соловьева, Тодорова, Шкуропат

МПК: H01L 21/225

Метки: диодов, кремниевых, перехода

...упрощения технологии и исключения необходимости применения кремния двух типов проводимости предлагается перед испарением в вакууме нагревать пластинку из кремния до 700 - 800".Для получения р-п перехода при применении предлагаемого способа предварительно протравленная кремниевая пластинка толщиной 0,35 - 0,45 ям покрывается с одной стороны слоем никеля и помещается в вакуумную печь, где нагревается до температуры 700 - 800. Затем, не прекращая нагрева, на пластинку наносят испарением в вакууме слой алюминия толщиной 1 - 3 мк и пластинка охлаждается до комнатной температуры, после чего на нее наносится тем же методом второй слой алюминия толщиной 5 - 7 лк. Пластинка вновь нагревается до температуры 700 - 800, выдерживается при этой...

Номер патента: 135238

Опубликовано: 01.01.1961

Автор: Дробышев

МПК: G01C 11/22

Метки: проектор, топографический

...где с помощью шестерен и валика 20 устанавливает каретку 21 с призмой 22,светящейся маркой 23, коррекционными пластинками 24 и объектн.о. 25.Базисное устройство с компонентами установок 2 б (ВХ), 27 (ВУ)и 28 (ВЛ) перемещается на координаты Х, У и штурвалом 29 на координаты Л. Вследствие этого прецизионный рычаг 13, сочлененный внизу с карданом базисного устройства, перемешает кардан 12 со снимкодержателем 10 на координаты,Х, У. Снимкодержатель 10 с негативомимеет микрометренное устройство для поворота на определенные углы, Отсчет высоты сечения производится по счетчику 30. Вращаяштурвалы б, 7 и смотря в неподвижный бинокуляр 31, стереоскопически измеряют высоты точек и вычерчивают горизонтали на столе справа от...

Номер патента: 135237

Опубликовано: 01.01.1961

Автор: Дробышев

МПК: G01C 11/24

Метки: стереограф

...точки а снимков.. На фиг. 2 показана схема освещения левого снимка для его наблюдения и проектирования. Электродвигатель 16 вращает диск с двумя рядами отверстий по окружности, причем лучи от лампы 17 попадают через отверстия внутреннего ряда на отражатель 18 и далее, после рассеивания на белой поверхности диска, освещают снизу негатив, наблюдаемый через бинокулярную оптическую систему 19, 20, Другой луч, через призму 21, объектив 22, малую призму, оптическую систему 19 освещает участок снимка сверху и печатает его изображение на фотобумаге планшета 15 в тот момент, когда соответствующее отверстие внешнего ряда откроет проектирующий объектив,Для обеспечения щелевого проектирования прибор снабжен фото- приставкой (фиг. 3).На планшет 15...

Номер патента: 132503

Опубликовано: 01.01.1960

Авторы: Дробышев, Казанский

МПК: A22C 11/00

Метки: искусственной, колбасы, оболочке

...оболочке, содержащее приемный бункер со шнеком, винтовой насос, поршневой шприц, механизмы формования оболочки, склеивания, формования шеек и образования петель для навески колбасы на палки, отличающееся тем, что, с целью получения более качественной оболочки и лучшей вязки батонов, в нем применены механизм формования оболочки из двух слоев целлофановой ленты и механизм для нанесения двух полос клея,2 Устройство по п, 1, о т л и ч а ю щ ее с я тем, что, с целью получе. ния двойных узлов вязки на концах колбасных батонов, механизм петлеобразования выполнен в виде дуговой иглы с подвижным крючком, и взаимодействующей с ней вилкой, имеющей поворот на 90 по винтовой линии,Редактор В. В. Хазова Техред А. А, Кудрявицкая Корректор...

Номер патента: 132436

Опубликовано: 01.01.1960

Автор: Дробышев

МПК: G09B 23/12

Метки: демонстрации, жидкости, молекулярного, прибор, сцепления, учебный

...молекул жидкости путем смачивания поверхностей. Недостаток этих опытов заключается в том, что они не предусматривают возможности наглядного показа пленки и применения для этих опытов различных жидкостей.Предлагаемый прибор позволяет при помощи простой его конструкции наглядно демонстрировать явления молекулярного сцепления в различи жидкостях,На чертеже изображен предлагаемый прибор,Прибор выполнен в виде установленных на подставкс 1 двух стержней 2 из хорошо смачиваемого материала. Верхние сходящиеся концы стержней 2 снабжены стяжным кольцом 3. Над стержнями 2 монтируезся воронка 4 для жидкостей (крепление ее на чертеже не показано).11 ри выполнении опыта прибор помещают в кювету 5, служащую для сбора жидкости, жидкость, вытекая из...
