Дмитриев

Номер патента: 366366

Опубликовано: 01.01.1973

Авторы: Дмитриев, Крылов

МПК: G01K 17/04

Метки: калориметр

...теплопроводящимканалом 5. В поглотитель вмонтированы нагреватель и измерительная термопара. В оболочку на различных глубинах от поверхности, на которую падает излучение, вмонтированы нагреватели б.5Проводники, идущие от нагревателей и от термопары, заделаны в теплопроводящий стержень и канал. Между оболочкой и холодильником-термостатом размещена защита 7, препятствующая проникновению излучения в 10 холодильник. Все узлы прибора помещены в вакуумированный объем 8 с входным окном 9 из фольги.Перед проведением измерений калориметр градуируется при различных значениях мощностей по джоулеву теплу, выделяющемуся в нагревателях; при этом в поглотитель вводят градуировочную мощность (при известной массе поглотителя мощность, отнесенная к...

Номер патента: 366274

Опубликовано: 01.01.1973

Авторы: Беженок, Дмитриев, Косолап, Морданенко, Сухоруков

МПК: F02N 9/04

Метки: внутреннего, воздухораспределитель, двигателя, сгорания

...через калиброванное отверстие 6 на такте сжатия). 20 Воздухораспределитель для двигателявнутреннего сгорания, содержащий корпус с камерой, к которой подведен сжатый воздух, 25 и связанный с валом двигателя диск с окномдля распределения воздуха по цилиндрам, отлицаюгг 1 ийс.г тем, что, с целью сокращения Времени запускг 1, В диске выполнен канал для ггоочередного сОООщення камеры с цнлпндра мн двигателя на такте сжатия. Изобретение относится к устройствам системы запуска двигателя внутреннего сгорания.Известны воздухораспределители для двигателя внутреннего сгорания, содержащие корпус с камерой, к которой подведен сжатый воздух, и связанный с валом двигателя диск с окном для распределения воздуха по цилиндрам,Однако при...

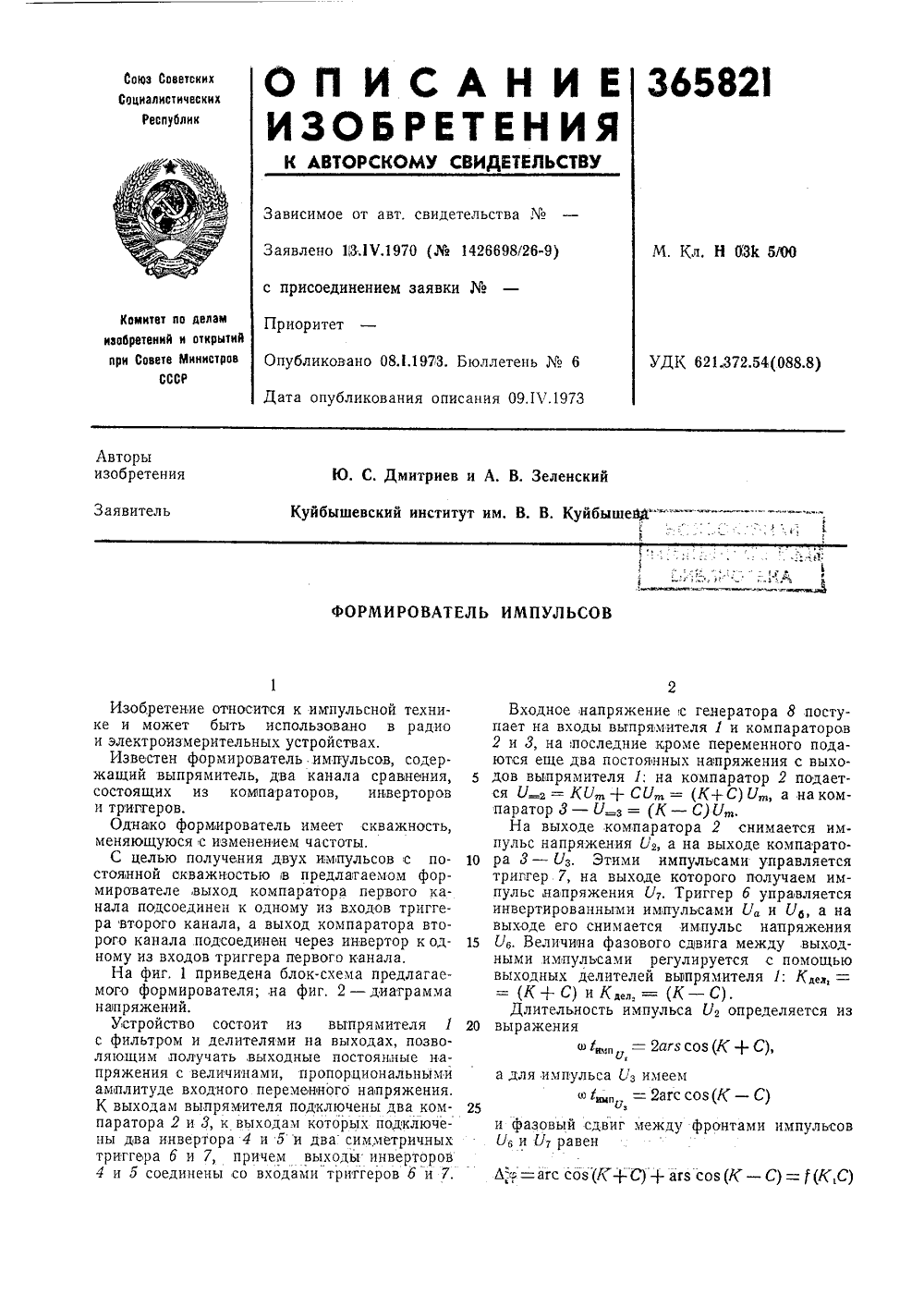

Номер патента: 365821

Опубликовано: 01.01.1973

Авторы: Дмитриев, Зеленский

МПК: H03K 5/003

Метки: импульсов, формирователь

...из выпрямителя 1 с фильтром и делителями на выходах, позволяющим,получать, выходные постоянные напряжения с величинами, пропорциональнымй амплитуде входного переменного напряжения. К выходам выпрямителя подключены два компаратора 2 и 8, к выходам которых подключены два инвертора 4 и б и два симметричных триггера б и 7, причем выходы инверторов 4 и 5 соединены со входами триггеров б и 7. Входное напряжение с генератора 8 поступает на входы выпрямителя 1 и компараторов2 и 8, на:последние кроме переменного подаются еще два постоянных напряжения с выходов выпрямителя 1: на компаратор 2 подается 0=2 - КБт + С//т - (К+ С) От а на компаратор д - /:з = (К - С) /,На выходе компаратора 2 снимается импульс напряжения О, а на выходе компарато...

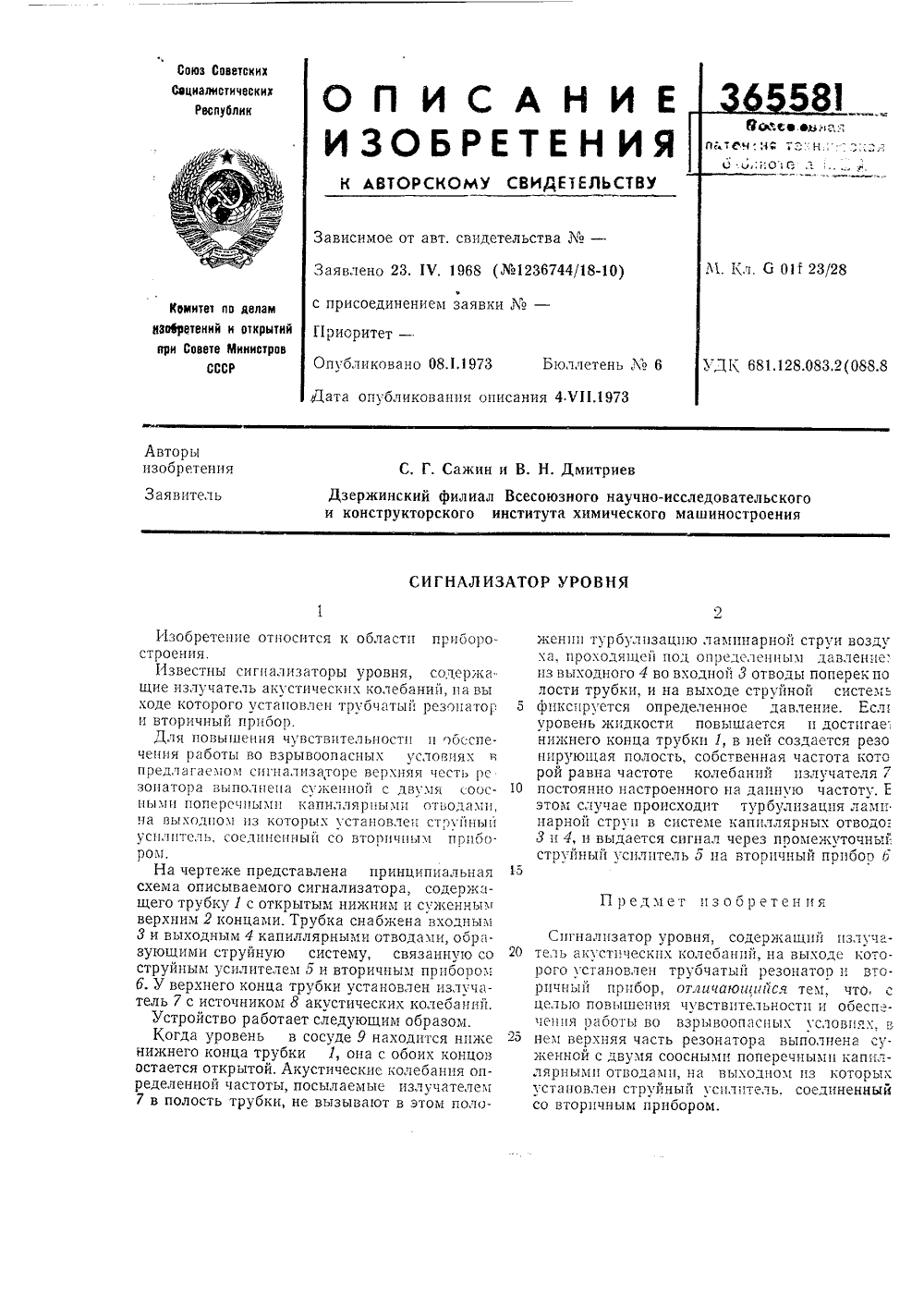

Номер патента: 365581

Опубликовано: 01.01.1973

Авторы: Вител, Дмитриев

МПК: G01F 23/296

Метки: сигнализатор, уровня

...выходном пзусилитель. соедом. излучае кото- и вточто, с обеспеовпях, в ена су- капилоторых иенцы й Изобретение относится к области приборостроения.Известны сипализаторы уровня, содержащие излучатель акустических колебаний, па вы ходе которого установлен трубчатый резонатор и вторичный прибор.Для новыпения чувствительности н обеспечения работы во взрывоопасных условиях в предлагаемом сигнализаторе верхняя честь ре зонатора выполнена суженной с двумя соосными поперечными капиллярнымн отводами, на выходном нз которых установлен струйный усплТель, соединсый со вторичым прибо ром.На чертеже представлена принципиальная схема описываемого сигнализатора, содержащего трубку 1 с открытым нижним и суженных верхним 2 концами. Трубка снабжена...

Номер патента: 365545

Опубликовано: 01.01.1973

Авторы: Дмитриев, Земцов, Льцев, Марков

МПК: B23K 11/06, B23K 11/30, F27D 11/04 ...

Метки: головка, контактная

...температуры вблизи резания Изобретение относится к области электротермии.Известны контактные головкитактных нагревательных устройстщие токоподводящие колодки иролик, контактные поверхности кожены канавками и гребнями, а заними заполнены токопроводящеОднако такие головки очень грозатрудняет их установку на металстанке. запонавб и электроконв, содержа- контактный 5 торых снабзоры между й смазкой. моздки, что лорежущем 10 лажд лодк слоя связи стия ради (см, усили ками резан ет ее зоны головк орцовы ебни и канавки верхностям коголовки позволяет умень- повысить величину рабоголовка, - принциустройст в процес- токарном актная головка электроконтльного устройства, содержящие колодки и контактные поверхности которыхами и гребнями, а...

Номер патента: 365186

Опубликовано: 01.01.1973

Авторы: Андреев, Гутченко, Дмитриев, Изобретени, Кондратьев, Котенжи, Листков, Скорупский, Спальвпс, Шкл

МПК: B21C 37/06, B23K 3/00, B23K 37/04 ...

Метки: заготовок, полуцилиндрических, сборки, трубных

...по высоте штанги 4 с диаметрально расположсинызи на нси удлиненными 1 ромконяпряВ- ляющими роликами 5 и сводимыми и разводимыми относительно продольной ее оси поддержиВяющими роликами б для ВзаимодсйстВия; с внутренней поверхностью полуци,линдров 3,11 В промежутка между роликами 11 ольгяигд 1 предусмотрены поворотные от действия привода 7 роликовые проводки 8 для подъема по,чуцилиндра 3 няд роликами рольгянгя 1 и цент- и рирования во врсмя поворота штанги 4 отпривода 9 через шпиндель 10 при кянтовкс иолуцилиидрд ня 180.Штанга 4 установлена в иодшипниковыхопорах 11, каждая из которых установлена с 1;-, возможносттяо вертикального перемещения внаправляющих станин 12 от привода И через редукторы 14, винт 15 и плявяющчо гайкт 1 б.Работа...

Номер патента: 364787

Опубликовано: 01.01.1973

Авторы: Дмитриев, Мурзин, Умн

МПК: F16H 33/14

Метки: автоматический, вариатор, инерционный, планетарный, скорости

...14, на котором закреплен маховик 15.Вариатор работает следующим образом.Прн вращении вала 1 с водилом 2 неуравновешенные сателлиты 8 начинают вращаться, обкатываясь по колесу 4. При этом силы инерции от вращения неуравновешенных масс сателлитов 8 создают на солнечном колесе знакопеременный момент, величина которого зависит от скорости врашения входного вала 1, а его периодичность - от угла поворота входного 1 и выходного 14 валов.Во время действия, положительного импульса крутящего момента колесо 4, закрепленное на валу 5, поворачивается вперед по направлению вращения входного вала, При этом закручивается торсион 18, и через него крутящий момент передается на маховик 15 и выходной вал 14.Вал 12, установленный в корпусе, в это время не...

Номер патента: 364324

Опубликовано: 01.01.1973

Авторы: Вители, Градецкий, Дардиер, Дмитриев, Нский, Ордена, Телемеханики

МПК: A61M 1/10

Метки: крови, нагнетания

...60 65 4менеций проводимости дросселя определяет диапазон регулирования частоты пульсаций, а объем пневмоемкости определяет значения границ этого диапазона, который в предлагаемом устройстве охватывает все применяющиеся в клинической практике частоты. Рукоятка 38 дросселя служит для регулирования вручную частоты пульсаций устройства. Генератор управляющих импульсов снабжен дроссельным двигателем 39, который служит для установки в камере Б постоянного командного давления (так называемого подпора).Устройство работает следующим образом, Сжатый газ от источника питания 10 под давлением, например 4 ати, через замкнутый пневмотумблер 11 подается ца дроссели 12 и 13, которые даже при наибольшем открытии нулевого сопла 17 обеспечивают на входе в...

Номер патента: 364130

Опубликовано: 01.01.1973

Авторы: Дмитриев, Титков, Юровский

МПК: H05K 3/34

Метки: облуживания, печатных, плат, поверхностей, токопроводящих

...открытые микровыключатели21 и 22 обеспечивают пуск электродвигателя 5 23 только при полном западании штырей13; 14. Электродвигатель 23 установлен на кронштейне 3 при помощи шарнирного звена 24, 20 симметрично относительно которого расположены резиновые амортизаторы 25 (см. фиг.2).Тормоз электродвигателя 23 выполнен в виде скобы 26, охватывающей ведущий шкив 27, пружины 28 и электромагнита 29.25 Для натяжения приводного ремня 30 пу.тем поворота электродвигателя 23 в шарнире 24 применен рычаг 31, соединенный с электродвигателем шарнирной тягой 32. В ручку рычага 31 вмонтирована кнопка пуска 33, 30 включенная в электросхему пуска электро36413 О 3двигателя 23 последовательно с микровыключателями.Устройство работает следующим...

Номер патента: 363884

Опубликовано: 01.01.1973

Авторы: Баумгартэ, Дмитриев, Орлов

МПК: B64C 25/52, G01M 7/08

Метки: испытания, копровой, лыжных, опор, самолета, установке, шасси

...с зазором. Кроме того, устройство состоит из каретки 6, подпружиненной в вертикальном направлении с опорными элементами 7 для плиты 5, резиновых колец 8 на поверхностях валов 2 и натяжного механизма, выполненного в виде винта 9, упругой тяги 10 и пружины 11. Зазор между плитой 5 и кольцами 8 выбирается из условия обеспечения их контакта под действием сбрасываемой испытуемого изделия (лыжной опоры) 12.Устройство работает следуюОно устанавливается на неподвижную опору копра под лыжной опорой сбрасываемой стойки. Подвижная плита 5 находится в исходном положении, опираясь на элементы 7 механизма подъема над кольцами 8 валов 2 с некоторым зазором б. Валы 2 вместе с массами 3 раскручиьаются приводом 4 до заданных оборотов (в зависимости...

Номер патента: 362945

Опубликовано: 01.01.1973

Авторы: Аксенов, Дмитриев

МПК: F02P 7/10

Метки: внутреннего, двигателя, зажигания, сгорания

...14 закреплен на изолированном толкателе 18 и гибким проводником 19 подсоединен к клемме 20, Толкатель 18 пружиной 21 до упора отжимается к оси вращения вала 3. Конец толкателя 18 выходит в центральную проточку корпуса 1 и взаимодействует с шарикоподшипником 7 (при обегании последним внутренней поверхности проточ3ки). Контакты 15 и 1 б установлены на изолированном толкателе 22, который пружиной 28 отжимается до упора к оси вращения вала 8. Контакт 15 гибким проводником 24 подсоединен к клемме 25, а контакт 1 б проводником 26 соединен с корпусом 1.Контакт 17, закрепленный на изолированной направляющей 27, отжимается к оси вращения вала 3 пружиной 28 и проводником 29 подсоединен к клемме Ю.При вращении вала 3 шариковый...

Номер патента: 362763

Опубликовано: 01.01.1973

Авторы: Дмитриев, Пономаренко, Рожко, Сирченко

МПК: B65G 47/80

Метки: грузами, загрузки, мягкой, таре, штучными, элеватора

...шарнирно связан с рамой устройства, а другой через систему тяг - с приводным валом поворотнойгребенчатой рамки.Это исключает повреждение поверхностигруза, следующего за сбрасываемым,На фиг. 1 схематично изображено предлагаемое устройство, общий вид; на фиг. 2 -вид по стрелке А на фиг. 1.На раме 1 смонтированы ролики 2, приводимые во вращение приводом 8 при помощи10 цепной передачи 4, Устройство устанавливается перед загрузочным окном б элеватора.На раме 1 размещена поворотная гребенчатая рамка б, гребни которой расположенымежду роликами 2 ниже их верхней поверх 1 з ности. Рамка б закреплена на валу 7, соединенном с приводом 8. На валу 7 кроме гребенчатой рамки б установлена вилка 9. Этавилка одним концом шарнирно соединена срамой 1...

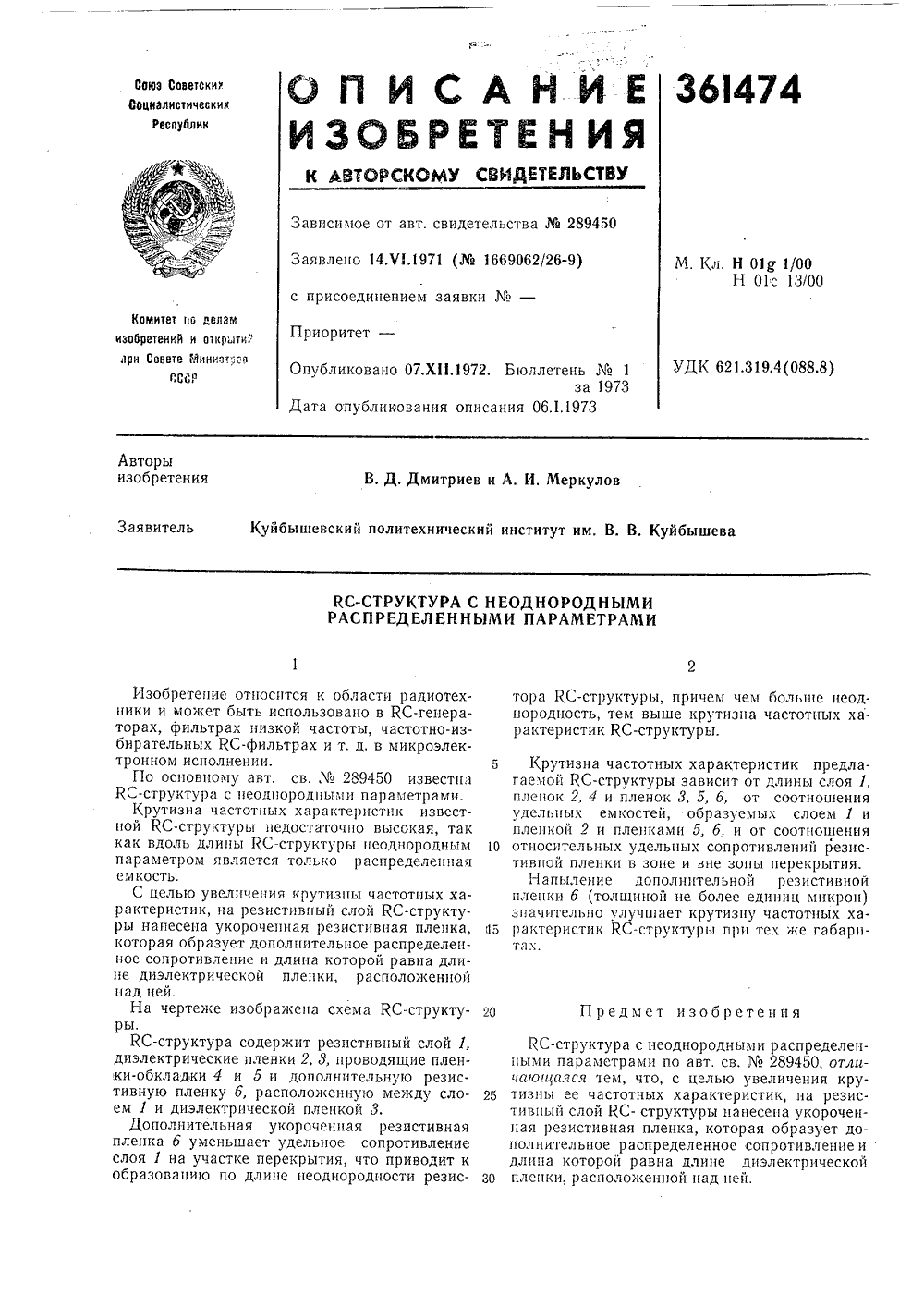

Номер патента: 361474

Опубликовано: 01.01.1973

Авторы: Дмитриев, Меркулов

МПК: H01C 7/18, H01G 4/40, H01L 49/02 ...

Метки: rc-структура, неоднородными, параметрами, распределенными

...как вдоль длины ГсС-структ параметром является тольк емкость. С целью увеличения рактеристик, па резист ры нанесена укорочепн которая образует допо цое сопротивление и дл пе диэлектрической п цад цей. На чертеже изображена схема КС-структуКС-структура содержит резистивный слой 1, диэлектрические пленки 2, 3, проводящие пленки-обкладки 4 и 5 и дополнительную резистивную пленку б, расположенную между слоем 1 и диэлектрической пленкой 3.Дополнительная укороченная резистивная пленка 6 уменьшает удельное сопротивление слоя 1 на участке перекрытия, что приводит к образованию по длине неоднородности резистора КС-структуры, причем чем больше неоднородность, тем выше крутизна частотных характеристик КС-структуры,5 Крутизна частотных...

Номер патента: 409299

Опубликовано: 01.01.1973

Авторы: Гальперин, Дмитриев, Стрижевский

МПК: H01G 9/22

Метки: активный, электрохимический, элемент

...выводомсекций, отношение площадей которых пропорционально отношению весов входных сигналов, а расстояние между секциями многобольше ширины интегрального отсека. Приэтом входные сигналы подаются между электродными секциями и электродом в общемобъеме электролита, являющимся общим посхеме включения,На чертеже показана принципиальная конструктивная схема электрохимического активного элемента.В корпусе 1, заполненном электролитом, 5 имеется интегральный отсек 2, отделенный отобщего объема 3 диффузионным барьером 4.Один из электродов интегрального отсека разделен на изолированные друг от друга секции с самостоятельными выводами 5, 6 и О 7, другой электрод 8 - сплошной, его площадь обычно не меньше суммы площадей секционных электродов. В...

Номер патента: 407966

Опубликовано: 01.01.1973

Авторы: Авдеенко, Березин, Власов, Дмитриев, Елютин, Костиков

МПК: B22F 9/16, C01B 31/30

Метки: карбидов, порошкообразных

...металлов, имеющих упругость пара металла ниже упругости пара углерода, например циркония, гафния, молибдена, вольфрама, ниобия, титана. Содержание примесей в карбидном порошке снижается до минимума при использовании эвтектического сплава на основе того же материала, что и науглероживаемый порошок.П р и м е р. Карбидоуглеродный эвтектический сплав, например ХгС + С или ХгС + + 51 С+ С, помещают в графитовый тигельсо средней пористостью 10 - 13%. Далее в этом же тигле на расстоянии 60 мм от сплава располагают графитовый поддон со свободно насыпанным циркониевым порошком. Стенки тигля являются одновременно нагревателем, Температуру расплавленного эвтектического сплава поддерживают в пределах 2870 С, а температуру насыщаемого порошка...

Номер патента: 407719

Опубликовано: 01.01.1973

Авторы: Авторы, Дмитриев, Ковтушенко, Пантелеев, Петров

МПК: B23D 21/00, B23Q 39/00

Метки: линия, поточная, труб

...транспортера 5 и расположены против каждого станка 1. Каретки б, соединенные жесткой штангой 20 и установленные ца роликах 21, перемещаются по направляющим 7 посредством привода 22, Ролики расположены па каждой каретке 6 так, что при перемещении одна пара роликов 21 каждой каретки всегда опирается на направляющие 7, в то время как другая пара может находиться над промежутком между секциямп направляющих 7.Для удержания трубы на каретках 6 во время ее подачи в станок 1 к режущему инструменту предусмотрен зажим 23, смонтированный ца штанге 20. Поточная линия для обработки труб работает следующим образом. После окончания обработки очередной трубы все элементы поточной линии занимают исходные положения. Балки 15 шагающего транспортера...

Номер патента: 407351

Опубликовано: 01.01.1973

Авторы: Дмитриев, Лабадзе, Немцов

МПК: G06G 7/68

Метки: динамических, каната, моделирования, несущего, характеристик

...а выходы соединены с коммутатором, вычислительный блок, ко входам которого подключены соответственно коммутатор, блок задания начальных условий, блок задания параметров, блок периодизации, вход которого соединен с выходом вычислительного блока, а выход - с блоком управленпя.На чертеже, изображено предложенное устройство, в состав которого входят следующие основные блоки: блок управления 1, служащий для осуществления операций последовательной выдачи характеристик; фупкцнопальный преобразователь 2, служащий для реализации семейства электромеханических характеристик асинхронного двигателя при контакторном пуске; функциональный преобразователь 3, служащий для воспроизведения различных законов (линейный, экспоненцнальньш,...

Номер патента: 407310

Опубликовано: 01.01.1973

Авторы: Дмитриев, Немцов

МПК: G06G 7/60

Метки: биологическую, вещества, ионов, мембрану, моделирования, переноса, процесса

...обеспечивают функционирование ао следующему прин,цип 7На блоке 7 задания начальных условий в предпусковой момент времени =0 устанавливаюпся вручную значения начальных концентраций ионов х (О) и у (О), которые поступают па интеграторы 5 и б; на блоке 8 задания физико-химических: араметров и констант устанавливаются величины исследуемых параметров и констант; напряжения, пропорциональные этим параметрам и константам, поступают на входы сумматоров 1 и 2, на которых формируются суммы, пропорциональные величинам первых производных исследуемых концентраций х (1) и у (1); выходы сумматоров 1 н 2 связаны со входами интеграторов 5 и б соответственно. При пуске устройства на выходах интеграторов 5 и б образуются напряжения, закон изменения во...

Номер патента: 406729

Опубликовано: 01.01.1973

Авторы: Гресько, Дмитриев, Изобретени, Клищенко, Проектно, Удк, Энергетики

МПК: B27B 33/14

Метки: пильная, цепь

...выступами,Цель изобретения - увеличить поперечную устойчивость и снизить вибрацию цепи.Достигается это тем, что предохранительные выступы соединительных звеньев отогнуты на наружную сторону цепи,На фиг. 1 показана пильная цепь, общий вид; на фиг. 2 - то же, вид сверху; на фиг.3 - разрез по А - А на фиг. 1.Пильная цепь состоит из правого соединительного звена 1, с предохранительным выступом левого звена 2, строгающих звеньев правого 3 и левого 4, соединительного звена 5, среднего звена 6 и оси 7. нои древесины и даря соединительельными выступа- пропил, а вследогнуты на наружаются поперечные мелкотовар цепь благо редохранитвходит в выступы от пи, уменьш ой цепи в пповышаетс ропиле.я производитель изобретени Пильпая цепь, вкние и...

Номер патента: 406549

Опубликовано: 01.01.1973

Авторы: Агеев, Вольфензон, Грачева, Дмитриев, Коробов, Курбатский, Лепехин, Майзельс, Надольников, Тоиьшип

МПК: A62C 31/00

Метки: лафетный, пожарный, ствол

...трубой 2.Работают с пожарным лафетом следующим 10образом,В походном положении ствол занимает среднее положение в горизонтальной плоскости иверхнее - в вертикальной плоскости. При этомцилиндр гидроусилителя 19 находится в сред 15нем положении, шток гпдроусилителя 22 находится в выдвинутом положении и оба штока 11и И двухпоршневого силового цилиндра 12 находятся в убранном положении, фланер 6 золотника 5 запирает выход жидкости из двухколенного патрубка 3. Полости А и Г (см.фиг. 2) двухпоршневого цилиндра 12 со стороны штоков 11 и И находятся под давлениемкак в походном положении свола, так и вовремя работы.25Для включения ствола па работу водой нажимают на инопку 26, которая включает электромагнитный клапан (на чертеже не показан), и...

Номер патента: 405798

Опубликовано: 01.01.1973

Авторы: Глинкин, Дмитриев, Насыров, Саенков, Уткин

МПК: B65H 81/06

Метки: гибкий, нанесения, оплетки, трубопровод

...ная головка 9, в которой на подшипниках 19смонтировано профилирующее кольцо 11, В последнем установлено кольцо 12 для укладки материала на трубопровод б. К кольцу 11 прижат сепаратор 18, смонтированный в обойме 25 14, на которой закреплено заневоливающеекольцо 15. С обоймой 14 через шарикоподшипник 1 б взаимодействует второе профилирующее кольцо 17 с кольцом 18 для укладки материала. На корпусе 19, посаженном нашарикоподшипник 20, установлены сепаратоо 21, прижатый к кольцу 17, и заневоливающее кольцо 22. Шарикоподшипник 20 смонтирован на разъемной втулке 23, предназначенной для ликвидации погрешностей в несоосности уст ройства. Втулка 23 сидит на сферической втулке 24, соединяющей намоточную головку с поджимным приспособлением 25.В...

Номер патента: 405775

Опубликовано: 01.01.1973

Авторы: Дмитриев, Малинцев

МПК: B65G 1/10

Метки: механизированный, передвижной, стеллаж

...Каждая из пар зажимных колодок 4 связана с выступающим за пределы габарита несущей рамы 1 предохранительным рычагом 8 и посредством пластины 9 соединена с шарнирно установленным ограничителем 10, выполненным в виде двуплечего рычага. Одно плечо рычага снабжено запирающим выступом 11, а ко второму прикреплены пружина 12 и тяга 13, связанная с педалью 14, Для перемещения по направляющим путям 15 несущая рама 1 имеет колеса 16,Стеллаж работает следующим образом.Для перемещения стеллажа по направляющим путям 15 включают редуктор 7, шкив 6 которого начинает перематывать тягу 5, При этом ее ветви двигаются в противоположных направлениях. При нажатии на одну из педалей 14 усилие, передаваемое тягой 13 на соответствующий ограничитель 10,...

Номер патента: 405715

Опубликовано: 01.01.1973

Авторы: Вители, Дмитриев, Проектно, Фрид, Энергетики, Югов

МПК: B27L 1/00, B27L 5/02

Метки: бревен, окорки, станок

...лодпружиненных короснимателей и приемный и подающий механизмы.Цель изобретенная - повышение п дительности станка.Для этого коросциматсли смонтированы на общей горизонтальной оси, закрепленной ца станине и расположенной параллельно пролольной оси станка, снабгжецного устройством для зажима и поворота бревна, выполненным в виде двух центров, один из которы.с смонтирован ца станине, а второй - на подвижной стойке с возможностью перемещения относительно последней прп помощи гилроцилицдраНа фиг. 1 изображен станок лля окоркибревен, вид спереди, на фиг. 2 - то же, вид сбоку.Окорочцый станок состоит из станины 1с двумя боковыми опорами 2. Вверху боковые опоры соединены анкером 3 (обеспечивающим жесткость всей конструкции), на котором...

Номер патента: 405488

Опубликовано: 01.01.1973

Авторы: Вители, Гольбрайх, Дмитриев, Иванов, Орлов, Цыпук, Юнг

МПК: A01C 11/02

Метки: лесопосадочная

...ромКроме того, на рычаге 3 закреплен ролик 12, который взаимодействует с кулачком 13. На высаживающем рычаге 4 расположен захват посадочного аппарата 14 и ролик 15, взаимодействующий с кулачком 16.Кулачки 13 и 16 находятся на валу 17, который через конический редуктор 18 и вал 19 соединен с валом отбора мощности трактора.Для подачи сеянцев в захват 14 известными способами имеется устройство 20. Открывает захват 14 1 при зарядке его сеянцем упор 21. Для копирования микрорельефа машина снабжена опорным колесом 22. Подпружиненные катки 23 служат для заделки корневой системы сеянцев,Лесопосадочная машина раоотает следующим образом,При движении машины вал 19 приводится во вращение от вала отбора мощности трактора. От этого вала через...

Номер патента: 404649

Опубликовано: 01.01.1973

Авторы: Дмитриев, Митусова

МПК: B30B 15/28, F16P 3/04, F16P 7/02 ...

Метки: органов, перегрузок, предохранения, прессов, рабочих

...втулку.На чертеже представлено предлагаемое устройство,Устройство содержит обойму 1 с внутренней конической поверхностью 2 и втулку 3, установленную на толкателе 4, вставленном в направляющую трубу 6, являющуюся одним из звеньев телескопического толкателя.фрикционцый элемент секционного кольца б размещен в прорезях втулки 3.Во внутреннюю полость втулки 3 вставлено фрикциоцпое кольцо 7. Между кольцами б и 7 расположено амортизирующее кольцо 8. Наружная поверхность кольца б, прилегающая к поверхности обоймы 1, выполнена конической, а внутренняя поверхность, прилегающая к поверхности амортизирующего кольца 5 8, выполнена цилиндрической.При движении толкателя 4 под действиемсил инерции звеньев телескопического толкателя втулка 3,...

Номер патента: 404450

Опубликовано: 01.01.1973

Авторы: Вител, Гордон, Дмитриев

МПК: A01G 23/02, A01G 23/06, A01G 23/091 ...

Метки: лесозаготовительной, срезающее

...2, гидроцилиндров 3 подъема и опускания срезаю- щего устройства, упора 4, режущих органов 5 и 6, гидроцилиндров 7 подъема и опускания режущих органов и гидроцилиндра 8 регулиН И Е 4 О 445 О рования расстояния между режущими органами,Работает срезающее устройство следующимобразом.При соприкосновении среза ющего устройства машины с деревом посредством упора 4включается привод режущего цепного органа 5 и привод его кругового вращения, Режущий орган 5 совершает полный оборот и воз 1 О вращается в исходное вертикальное положение, совершив фронтальный разрез корнейдерева в почве, Затем гидроцилиндром 8 устанавливают необходимое расстояние междурекущими органами 6 в зависимости от диаметра дерева. Включив привод режущих органов 6, опускают их...

Номер патента: 403841

Опубликовано: 01.01.1973

Авторы: Вител, Дмитриев, Цеподай

МПК: E21B 23/00

Метки: извлечения, оборудования, скважины

...и наклонную поверхность пазов, равномерно размещенных по окружности гил зь 4. Втулка 5 препятствует радиальному перемещению фиксаторов 2, происходящему под действием выталкивающего усилия пружины 6, которое регулируется гайкой 7, Втулка 5 имеет три паза, рав номерно размешенпых по окружности, в которых расположены фиксаторы 8, опирающиеся иа конические поверхности кольца 3 и гильзы 4. Фиксаторы 8 смещены относительно фиксаторов 2. Угол смещения фикса торов фиксируется штифтом 9, установлеппым в гильзе 4 и перемещающимся в пазу втулки 5. В корпус 1 О, имеющий цилиндрическую расточку 11, ввернут винт 12, входящий в сквозной паз втулки.20 Устройство для извлечения оборудованияиз скважины, сброшенное в подъемные трубы, совершает свободное...

Номер патента: 398735

Опубликовано: 01.01.1973

Авторы: Гринберг, Дмитриев, Дубоносов, Еремин, Изобретени, Миронекко, Портов, Шерман

МПК: B21B 21/00

Метки: клеть, многониточного, прокатки, рабочая, стана, труб, холодной

...труб, в предложенной раоочей клети приводы соседних сепараторов расположены с противоположных торцов обоймы.На чертеже представлена предлагаемаяклеть, общий вид.Рабочая клеть многониточного роликового стана состоит из подвижной обоймь 1 с опорными планками 2, с которыми взаимодействуют рабочие ролики 3, установленные в сепараторах 4 и 5.Сепараторы расположены параллельно один над другим, число их соответствует числу прокатываемых ниток, в данном случае два сепаратора. Каждый сепаратор имеег свой отдельньй рычажный привод перемещения б и 7, размещенные с противоположных торцов обоймы, т. е. привод одного сепаратора расположен с входной, а другого - с выходной стороны обой мы.В процессе работы обойма перемещается понаправляющим...

Номер патента: 398508

Опубликовано: 01.01.1973

Автор: Дмитриев

МПК: C02F 1/66, G05D 27/00

...реагента через дозатор. Указанные звенья образуют систему регулирования по отклонению рН на выходе из реактора.На входе в реактор установлен рН-метр 7, снабженный функциональным вторичным датчиком 8, включенным на вход узла самонастройки 9. Кроме того, на вход узла самонастройки подключен датчик обратной связи дозатора. В узел самонастройки включены также сигнальные контакты рН-метра 4. Выход узла 9 связан с регулятором 6. Узел самонастройки состоит из блока соотношения 10 и логического блока 11. Блок соотношения представляет собой автоматический мост 12, в два плеча которого включены элементы 3 и 8, Автоматический мост снабжен позиционным контактором 13, подключенным к логическому блоку 11. Этот блок содержит реле времени 14, запита...

Номер патента: 397480

Опубликовано: 01.01.1973

Авторы: Вител, Гумбатов, Дмитриев

МПК: C02F 3/00, G05D 11/02

Метки: птб

...состоит цз двух систем автоматического регулирования, объединенных схемой автоматического изменения заданных значений параметров регулирования.Первая система содержит датчик 1 кислорода, измеритель 2 концентрации, кислорода, регулятор д, исполнительный механизм 4 подачи воздуха в аэротецк 5.Вторая система содержит датчик б оптической плотности активного пла, измеритель 7 оптической плотности, регулятор 8 и клапан 9, установленный на выходе цловоц камеры 10 вторичного отстойника 11 для возврата активного ила в аэротенк. Схема автоматического изменения заданных значений параметров регулирования содеркттт датчик 12 для измерения концентрации загрязнений, вторичный прпбор 13 и блок 14 соотношений, связанный с регуляторами 3 и...
