Дмитриев

Номер патента: 1484600

Опубликовано: 07.06.1989

Авторы: Володина, Дмитриев, Миненков, Шебеко

МПК: B23Q 41/02, B65G 25/00

Метки: транспортер, шаговый

...5, совершает поворот на 180 9перенося стол-спутник 5 на следующую позицию, и опускает его на следующий подъемно-поворотный стол 1,На: конечной позиции, определяемой необходимой длиной транспортирования,последний подъемно-поворотный столпередает стол-спутник 5 с заготовка 55ми на позиционирующий стол станка.или стол-спутник остается на нем,как,например, в ГПМ холодной листовойштамповки, где установленный под столомпривод 7 осуществляет подъем установленной на столе-спутнике стопы заготовок 8 на плоскость позиционирования под захват манипулятора 9 для дальнейшей подачи заготовки в пресс. За время обработки детали на станке или выработки стопы заготовок и штамповки их на прессе следующие столы-спутники с заготовками загружаются на приемную...

Номер патента: 1484349

Опубликовано: 07.06.1989

Авторы: Дергач, Дмитриев, Колесник, Федосова, Хомяков, Шариков, Шеленок, Щербаков

МПК: A61M 5/20

Метки: веществ, дозатором, лекарственных

...разряда счетчика 17 вызывает появле п ние перепада из "0" в "1" на выходе элемента ИЛИ-НЕ 20, по которому УК триггер 19 устанавливается в состояние "1"., т.е. через диод 43 снимается запирающий потенциал с базы транзис тора 46, при этом низкий потенциал поступает на базу транзистора 47, что приводит к пуску двигателя 49 в том случае, если оконечный выключатель 50 замкнут, При включении дви гателя высокий уровень с коллектора транзистора 47 через резистор 33 поступает на базу транзистора 32 и на К-входе, счетчика 28 появляется низкий п 6 тенциал, который разрешает счетчику 28 счет импульсов с генератора 5. В случае неисправности основной цепи останова двигателя (т.е. блоков 2-4) двигатель 49 останавливается при помощи цепи аварийного 40...

Номер патента: 1483253

Опубликовано: 30.05.1989

Авторы: Быстров, Дмитриев

МПК: G01B 21/00

Метки: измерителях, импульсов, начала, отсчета, перемещений, формирования

...24 сигналы на входе компараторов 20 меньшЕ опорного напряжения и, следовательно, на выходе компараторов 11 и 12 и элемента ИЛИ 16 сигнал равен нулю и, таким образом на управляющем входе ключа 7 сигнал равен нулю, Выход дискриминатора за блокирован на общую шину, а сигнал навыходе блока 5 выделения сигнала начала отсчета равен нулю.При движении вперед сигнал перемещения +8 блока 3 подается на вход элемента И 4. При приближении к рабочей зоне 24 З 0 на вход блока 5 выделения сигнала началаотсчета поступает положительная полуволна суммарного сигнала преобразователя 4. В момент равенства входного сигнала блока 5 и опорного напряжения источника 1 на входе компаратора 12 появится сигнал 25. ВыЗ 5 ходной сигнал компаратора 11 в этот...

Номер патента: 1483001

Опубликовано: 30.05.1989

Авторы: Дмитриев, Масс, Мороз, Надирадзе, Руденко, Титова

МПК: E02B 3/04, E02B 3/06

Метки: берегозащитная, шпора

...1 воздействие потока воспринимается попереч ными элементами 3 и передается на продольные 2, обеспечивающие устойчивость сооружения за счет защемления продольных элементов 2 в материале "твердого" стока 5, заполняющего полости 4 шпоры 1, открытые со стороны потока; массы продольных элементов 2, а также приколочных свай 7, установленных в вертикальные сквозные отверстия б и погружаемые в основание.В начальный период эксплуатации берегозащитной шпоры 1 (фиг.З) водный поток на входе в открытые полости 4 частично теряет свою энергию за счет трения о боковые поверхности продольных элементов 2. В то же время при подходе к проницаемым продольным 2 и поперечным 3 элементам поток разбивается на отделенные струи, которые, взаимодействуя между...

Номер патента: 1482987

Опубликовано: 30.05.1989

Авторы: Грачев, Дмитриев, Ермоленко, Иванов, Сендикеев, Тилич, Фролов, Чибис

МПК: D06F 23/00

Метки: стиральная

...соединены во время отжима посредством фрикционной муфты 8. Электродвигатель 6 установлен на платформе 9, подвешенной на упругих подвесках 1 О4829874лость верхней части корпуса 1 с от-,качиванием последней посредством электронасоса 11 по трубопроводу 1 3.в нижней части вертикального корпуса 1. В нижней части корпуса 1 установлен также электронасос 11 для.откачивания отработанной моющей.жидкости из бака 2 по трубопроводу12 по окончании стирки и по трубо-,проводу 13 во время отжима белья через сливной клапан 14,Стиральная машина работает следующим образом.За счет центробежных сил, возникающих при повышенной скорости вра.щения активатора 4, происходит начальное круговое перемещение моющейжидкости и белья от активатора кпериферии дна бака 2...

Номер патента: 1482900

Опубликовано: 30.05.1989

Авторы: Белобородова, Дмитриев, Клещева, Муравьева, Подковыркин, Соловьева

МПК: C04B 35/10

Метки: керамический, материал

...ной поверхности (8-10)10 см 2 / шат в распылительных сушилках.Изделия формуют известными споми. Спекают при 155020 С,1482900 10 Таблица 1 Пример Состав керамического материала, мас.% 1,9 2,4 2,6 1,8 2,7 1,0 1,3 1,5 0,7 1,8 93,5 91,5 91,0 94,4 90,2 2,6 3,1 3,4 2,4 3,5 1,0 1,3 1,5 0,7 1,8 0,7 95,7 Т а б л и ц а 2 Состав Показатели Известный 3,67 12,2 7,7 11,5 7,2 8,1 6,7 13,1 7,5 11,3 7,6 10,2 7,9 4,5 1,0 2,8 3,1 8 1 9 6 9 9 3,3 8,0 10,1 Примеры составов корундовой керамики из предлагаемой и известной шихты приведены в табл. 1.В табл. 2 представлены свойства,полученных образцов,В табл. 3 представлены данные,показывающие изменение свойств известного и предлагаемого материаловсостава, мас.%: А 10 з 93,5; СаО 2,6;Б 10 1,9; МпА 10+ 1,0; М 80...

Номер патента: 1481388

Опубликовано: 23.05.1989

Авторы: Винс, Дмитриев, Карапетьян, Мещеряков, Цвеер, Шраго, Шубникова

МПК: E21B 47/00, E21B 47/12

Метки: бурения, информации, процессе, разрезе

...23. Блок 21 представляет собой устройство памяти, объем которого определяется сигналом из эадатчика 16.На вход блока 23 поступает последовательность иэ 60 сигналов, например, за интервал проходки 1530-1590 м. Из блока 20 поступают границы объектов, например 1537 и 1575 м. В блоке 23 из последовательности в 60 сигналов вырезается интервал, соответствующий 1537-1575 м, Каждый из этих 38 сигналов сравнивается с поступающими из блока 22 уровнями изменения параметра, которые, например, для механической скорости (7) приведены в табл.1.Результаты сравнения сигналов с уровнями - признаки принадлежности сигналов тому или иному интервалу - сравниваются между собой, вычисляется число сигналов, имеющих одинаковый результат сравнения, т.е....

Номер патента: 1480906

Опубликовано: 23.05.1989

Авторы: Бринза, Дмитриев, Кукуй, Ошеровский, Погоржельский, Следнев, Тютюшев, Шум

МПК: B21B 1/02

Метки: заготовок, прокатки, слитков

...раскатов без смещения. Смещение заготовок на величину, по крайней мере равную двум длинам зон очага деформао 55 ции, и поворот заготовок на 180 в 1горизонтальной плоскости позволяют повысить углы захвата металла валками в начальный период, что приводит к возможности интенсифицировать проработку структуры металла и повыситьза счет этого качество готового проката.При смещении заготовок менее,чем на две длины зоны очага деформации, захват металла валками будет не.устойчивым вследствие влияния переходных процессов при совместном захвате первого, второго и так далеераската, что приведен к снижениюстепени обжатия,Для экспериментальной проверкипредлагаемого способа прокатывалислитки стали ШХ 15 массой 5, 6 т иразмерами поперечного...

Номер патента: 1480809

Опубликовано: 23.05.1989

Авторы: Антипов, Гаврилов, Дмитриев, Солонцова

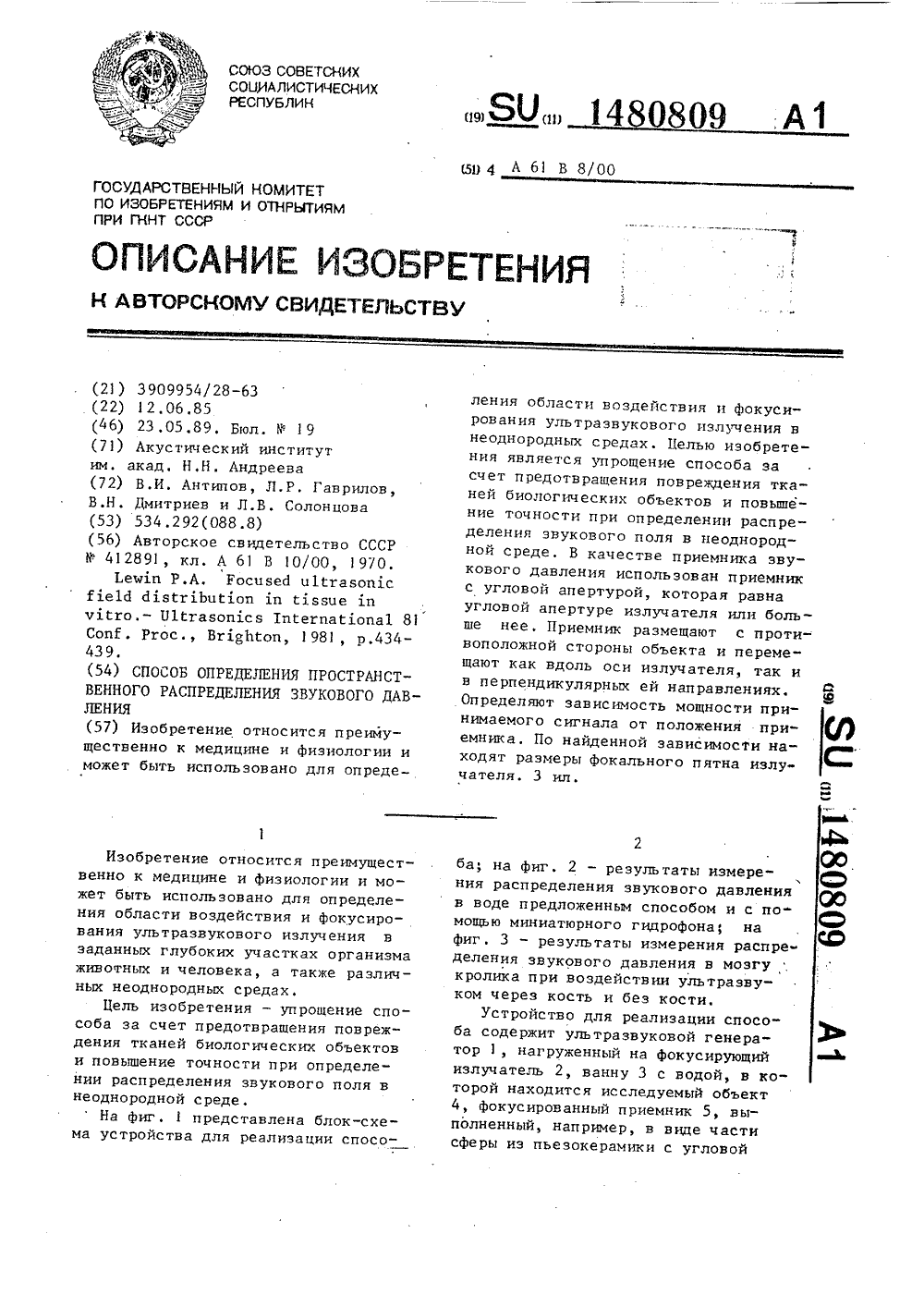

МПК: A61B 8/00

Метки: давления, звукового, пространственного, распределения

...вольтметр) Для обеспечения акустического контакта между Фокусирующими пре - образователями и объектом может быть использована це только ванна с водой, цо и мешки из тонкой звукопрозрачцой (например, полиэтиленовой) пленки, заполненные водой.Способ бескоцтактного ультразвукового воздействия на заданные участки биологической ткани реализуется следующим образом.На основе предварительных расчетных данных ультразвуковой Фокусирующий излучатель 2 устанавливают так, чтобы его фокальцая область ориентировочно совмещалась с заданным участком внутри биологической ткани. Размеры области воздействия и ее локали - зация определяются параметрами Фокусирующего излучателя 2, а также акустическими характеристиками (скоростью ультразвука, коэффициента...

Номер патента: 1082154

Опубликовано: 15.05.1989

Авторы: Бухало, Дмитриев, Еременко, Ролик, Старинский, Федоров

МПК: G01V 5/04

Метки: гамма-спектрометр, скважинный

...разделения раэнополярных импуль-,.сов 10 через первый 11 и второй 12регулируемые усилители подключены квходам суммирующего усилителя 13,выход которого через аналого"цифро 55вой преобразователь 21, устройство20 задания цифровых амплитудных оконустройство 19 пропускания и блок 18обработки информации подключен квходам регистратора 17. Дваотцельных выхода блока 18 обработки инфор-, мации соединены с входами управления.: первого 11 и второго 12 регулируемых усилителей, а их входы подключены к входам первого 15 и второго 16 чувствительных дискриминаторов, вйходы которых соединены с входами управления устройства 19 пропускания и с входами элемента ИЛИ 14, выход которого подключен к входу управления устройства 9 привязки нулевого уровня...

Номер патента: 1477514

Опубликовано: 07.05.1989

Авторы: Ганжа, Дмитриев, Захаров, Хаевский

МПК: B22D 19/06

Метки: вакууме, инструмента, конструкционной, наплавки, режущего, стали

...а формы 950-1200 С, заготовка подвергалась локальному размыву присадочным металлом, наблюдалось крупнозернистая структура металла наплавки.При температурных режимах заготовки и формы в зявленных пределах. указанные дефекты отсутствовали,Таким образом, использование изобретения позволяет качественно улуч - шить промышленное производство биметаллического инструмента. 14775 мы до 450-650 С позволяет создать необходимый градиент по температуре системы заготовка - форма. Наплавка при температуре заготовки 900-11 00 С предотвращает перегрев, огрубление структуры и размыв, что существенно для предотвращения перемешивания разнородных металлов.Наложение колебаний на систему заготовка-форма в момент наПлавки позволяет получить мелкозернистую...

Номер патента: 1476104

Опубликовано: 30.04.1989

Авторы: Баринов, Бондарев, Дмитриев, Подсекаев, Стасевич, Таджибаев, Ульянов

МПК: E21B 21/06, E21B 44/00

Метки: бурового, гидроциклонная, плотности, раствора

...(сверхтяжелый буровой раствор) из емкости 14 через запорный элемент 15 поступает в.камеру гидроэжектора 4 и выносится буровым раствором в приемную емкость 12, откуда буровым насосом (не показан) уже утяжеленный раствор поступает в циркуляционную систему буровой установки, Таким образом, утяжеление бурового раствора происходит до тех пор, пока текущее значение плотности не станет выше заданного нижнего предела, т.е. 1,32 г/см, после чего вы-. ключается гидравлический насос 1 и только после этого закрываются запорные элементы 11 и 15. В таком исходном положении устройство находится до тех пор, пока текущее значение плотности вновь не выйдет из заданно 1476104Если плотность бурового раствора увеличится и достигнет верхнего предела уставки...

Номер патента: 1475998

Опубликовано: 30.04.1989

Авторы: Апыхин, Дмитриев, Матвеев, Ряховский, Чернушок

МПК: D01B 1/32

Метки: отжимно-промывная

...перемещения вершинной части слоя, развернуть его параллельно оси выпускной пары на угол, равный первичному развороту слоя.В первой отжимной паре вальцов меньшее основание нижнего вальца расположено со стороны колкового транспортера со шкивами меньшего диаметра, т,е, с раскрытием конуса нижнего вальца в сторону уменьшения радиуса шкивов, а верхнего вальца - в противоположную сторону.Устройство работает следующим образом.Сформированный слой тресты, например из рулонов подается на неподвижный стол 1, снабженный продольными пазами 2, транспортеры 3 с помощью колков 4 захватывают и перемещают его, при этом за счет разного диаметра шкивов 5, установленны на валу б, скорость перемещения вершинной части 15 слоя выше, чем комлевой 16, За...

Номер патента: 1474854

Опубликовано: 23.04.1989

Авторы: Ашихмин, Дмитриев, Лицын, Портной

МПК: G06F 17/14, H03M 13/21

Метки: декодер, кодов, первого, порядка, рида-маллера

...и нижней половин после рующей способностью, связанной с тем, каждогоэтапа однозначно определя-что она декодирует в пределах кодо 5.ют Ч; информационный символ. При вого расстояния, не достигая коррекэтом, если сумма модулей максимальна тирующей способности декодера по БПУ. в верхней половине, Ч = 1, если внижней половине сумма модулей макси О Этот недостаток устраняется примемальна, то Ч; = -1. При этом полови- нением на первых этапах декодирована с меньшей суммой отбрасывается и ния по БПУ, а на последних этапах - не принимает участие в дальнейших декодирования по УБПУ. вычислениях.При этом знак максимального эле 3. декодирование на первых шмента на последнем этапе определяет (ш=- 2) этапах по БПУ а на послед 9 Ч,1 информационный...

Номер патента: 1474448

Опубликовано: 23.04.1989

Авторы: Абаимов, Дмитриев, Католиков, Меркулов

МПК: G01B 7/00

Метки: электромагнитного

...другому выводу источника 4 постоянного напряжения,Параллельно обмоткам 8 и 9 подключен индикатор 10 постоянного напряжения.Устройство работает следующимобразом,Генератор 3 импульсов вырабаты-вает импульсы напряжения П прямоугольной формы(фиг.2). Отсутствиеимпульсов напряжения на управляющихвходах электронных ключей 1 и 2 приводит к их замыканию,Источник 4 постоянного напряжения оказывается подключенным к обмоткам 8 и 9 вихретоковых преобразователей через потенциометр 7. Измене"ния тока через обмотки 8 и 9 приводит к появлению на них напряженийБ , Б . Если параметры обмоток 8 и9 одинаковы, то и величины напряжений (1, (1 также равны(линии 11 и12, Фиг.2,Если в зоне контроля одного извихретоковых преобразователей, например, с...

Номер патента: 1473933

Опубликовано: 23.04.1989

Авторы: Дмитриев, Дьяков, Зоткин, Якимович

МПК: B23P 15/26

Метки: оребренных, станку, теплообменников, токарному, трубчатых, элементов

...вращение передается на диск 1, шлицевой вал 8 и диски2 и 3. Оправка получает вращение вокругоси центров станка. Одновременно, оокатываясь вокруг оси центров, заготовки 1 О получают вращение вокруг своих осей за счетвзаимодействия шестерен 13 валов 9 с приводным колесом 14. Резец 11 подводится кзаготовкам 10 и происходит врезание цанекоторую глубину в направлении, перпендикулярном осям заготовок 1 О. Далее включается подача продольного супцорта 12 ипроизводится процесс резания. Режущаякромка резца 11 имеет криволинейную форму и глубина среза увеличивается от верхнейкромки к ее нижней кромке. Заготовки 10,вращаясь вместе с валами 9, проходят возле резца 11, который ца их поверхности подрезает и отгибает тонкий слой металла, т.е.на...

Номер патента: 1473755

Опубликовано: 23.04.1989

Авторы: Борисов, Дмитриев, Жидков

МПК: A61B 17/00, A61M 1/34

Метки: гнойно-септических, детоксикации, заболеваниях, организма

...4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул, Гагарина,101 з 14 4 сеанса гипербарической оксигенотерапии. У больного стали выслушиваться кишечные шумы, появилась отчетливая перистальтика кишечника. Явления пареза желудка купированы. Состояние больного прогрессивно улучшилось, мочевина снизилась до 3, 1 мМ/л, средние молекулы с,0,657 до 0,355, нормали" зовались температура и показатели бЪ- лой крови. Последовало медленное выздоровление и в удовлетворительном состоянии больной выписан из клиники.По предлагаемой методике проведено 30 перфузий у 23 наиболее тяжелых больных с гнойно-септическими заболеваниями. Эта методика применялась при неэффективности комбинированной медикаментозной терапии, включающей гемосорбцию,...

Номер патента: 1473000

Опубликовано: 15.04.1989

Авторы: Антипов, Боков, Гашимов, Джуварлы, Дмитриев, Иванов, Ксенофонтов, Смелков, Шестопалов

МПК: H02H 9/02

Метки: замыкания, корпус, ограничения, системе, судовой, токов, электроэнергетической

...- рально-радиальной части сети (на шинах ГРЩ, во всей неповрежденной час" ти сети и в поврежденном фидере до 10 реактора н.п.), тем самым локализуя поврежденный участок и сохраняя на неповрежденной части схемы электроснабжения нормальное качество напряжения, 15Эффект от напряжения н.п, дополнительной обмотки второстепенный, хотя и не менее необходимый: появление напряжения н.п. в дополнительной (вторичной) обмотке 11 реактора 7 20 н,п, приводит к срабатыванию датчика напряжения 12 и к подаче сигнала на реле, отключающее резистор 13, Отключение резистора сводит на нет размагничивающее действие вторичного 25 тока дополнительной обмотки реактора н,п., что повышает сопротивление н.п. основных обмоток 8, 9, 10 и эффект симметрирования...

Номер патента: 1472888

Опубликовано: 15.04.1989

Авторы: Дмитриев, Жаглин, Сорокин

МПК: G05F 1/569

Метки: источник, питания, стабилизированный

...напряжение на делителе выходного напряжения уменьшается и становится недостаточным для того, чтобы ток, протекающий через резистор 9, поддерживал стабилитрон 7 в открытом состоянии, Последний выходит из режима пробоя, обрывая цепь базового тока первого транзистора 4, Транзистор 4 закрывается, закрывая транзистор 2 регулирующего элемента. Напряжение на выходе источника питания еще более уменьшается. Процесс носит лавинообразный характер и приводит 1к быстрому запиранию транзистора 2,Для устранения неисправности напряжение с вывода 20 источника питания должно быть снято, после чего источник включается подачей напряжения,При перенапряжении, например, вследствие выхода иэ строя регулирующего элемента или нарушения работы стабилизатора...

Номер патента: 1472753

Опубликовано: 15.04.1989

Авторы: Буров, Дмитриев, Конюхов, Петров, Школин, Янышев

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...от поверхностишарообразного элемента 2 в диаметрально противоположных плоскостях. Катушки 8 и 9, 10 и 11 соединены попарно дифференциально и размещены сим- метрично, а их плоскость перпендикулярна поперечной плоскости симметрии участка 5 элемента 2 в исходном положении преобразователя. Ширина участка 5 выбирается из условия получениятребуемой величины зоны нечувствительности преобразователя и состав 1ляет не менее трех радиусов одной катушки индуктивности, что исключаетвлияние "краевого эффекта" в начальном положении преобразователя. Диэлектрическая накладка 4 обеспечиваетпостоянный зазор между катушками индуктивности и участком 5 шарообразного элемента 2,Двухкоординатный преобразовательугловых перемещений работает следующим...

Номер патента: 1472376

Опубликовано: 15.04.1989

Авторы: Дмитриев, Марычев, Медведев, Файбишевич

МПК: B65G 1/10

Метки: грузов, длинномерных, склад

...16 установлена в правой части направляющих 15 и зафиксирована от пе - ремещения отгибкой 30 рычага 29, Фиксируемая звездочка 20 имеет возможность свободного вращения.Для работы грузозахватного уст" ройства 1 необходимо обеспечить вертикальный колодец над выбранной кассетой 3 или 9. Для этого передвижная рама 5 перемещается вращением приводной звездочки 18 приводом 19 и занимает такое. положение, прц котором фиксаторы 26, закрепленные на вертикальной балке 25, устанавливаются на против упоров 27 передвижных кассет 3, которые необходимо сдвинуть на один горизонтальный шаг установки кассеты 3 для образования колодца, Фиксаторы 26, закрепленные на передвижной,раме 5, располагаются напротив упоров 27.Фиксаторы 26, выдвигая штоки 28,...

Номер патента: 1472355

Опубликовано: 15.04.1989

Авторы: Дмитриев, Рябинин

МПК: B65B 25/04, B65B 5/10

Метки: плодов, тару, укладки

...7 верхнего барабана 5. На выходе транспортера 2 подачи и отвода тары установлен упор, выполненный в виде вертикального ленточного конвейера и служащий для (во взаимодействии с транспортером 2) возврашения тары в исходное вертикальное положение. Он имеет три охватываемых лентой 10 барабана 11. Форма расположенной под лентой 10 опоры 12 отвечает траектории, описываемой краем тары при ее сходе с транспортера 2.Подъемник 13, имеющий подпружинен ную с целью смягчения при сходе на нее тары 3 платформу 14, служит для подъема ее на высоту, достаточную для самопроизвольного скатывания груженой тары на эстакаду 15.Подъемник 13 оснашен самостоятельным приводом, который через систему блоков поднимает платформу, передний край которой шарнирно...

Номер патента: 1472166

Опубликовано: 15.04.1989

Автор: Дмитриев

МПК: B21D 43/00, B30B 15/30

Метки: автоматизированный, комплекс, листового

...фиксации 14 состоит из смонтированных на каретке 8 опорной плошадки 22 (фиг. 3) и силового цилиндра 23 со штоком 24, выполненным в виде двухстороннего клина. На балке 11 для взаимодействия с клином закреплена накладка 25 с клиновым пазом.Перед началом работы координатный стол 6 и каретка 8 стола подачи 2 находятся в крайних исходных положениях. Балка 11 в положении приема листа 26 из устройства 3, Листодержатели 12 раскрыты. Полумуфта 19 механизма поворота 13 в нижнем выключенном положении. При включении устройства 3 происходит отделение и ориентирование листа 26. При включении автоматической работы комплекса происходит фиксация балки 11 на устройст 10 15 20 25 30 35 40 2ве 3 и зажим листа 26 листодержателями 12. Затем подъем...

Номер патента: 1472093

Опубликовано: 15.04.1989

Авторы: Дмитриев, Желткевич, Иванов, Кузнецов, Матвеев, Серков

МПК: B01D 29/32

Метки: свеча, фильтровальная

...для фильтрования, например осадительная ванна производства химических волокон, поступает через штуцер 11 (см. фиг. 3), проходит фильтровальный материал свечей 17, заполняет межреберное пространство, затем через дренажные и радиальные отверстия 8 и 3 поступает во внутренние полости 4 свечей, откуда через штуцер 12 идет в сборник фильтрата. Регенерацию фильтра проводят в обратном порядке с использованием штуцеров 13 и 14, а также барботеров 8.Важным эксплуатационным свойством фильтра является его производительность, которая может быть выражена уравнением 5 - поверхность фильтрования;р - вязкость жидкой фазы;го - удельное объемное сопротивлениеосадка;Й - толщина осадка на фильтровальнойперегородке;К, - сопротивление фильтровальной...

Номер патента: 1470808

Опубликовано: 07.04.1989

Авторы: Голеш, Девяткин, Дмитриев, Латышкова, Плеплер, Ушаков, Федин, Шепеляковский

МПК: C22C 38/40

Метки: сталь

...звестнои стм свойства предложенной стали службы изделий, ия лговеч" ическую пытатель лектрог щравли инусоЧастотется ой час таль преимущественно для кр ритных пружин, содержащая у кремний, марганец, хром, никель зо, о т л и ч а ю щ а я с я тем с целью повьппения предела упру- и, циклической долговечности и ксационной стойкости, она содерупно глегаб род жел елем по циклу нагружения.2 Гц. Устанавливвозможный при эеремешения поршнитуда перемещени идальному нагружениямаксимальн то ос ашины О мм) е размах0 мм (амп(56) Сталь 60 С 2. ГОСТ 149Справочник марок станеА.С.Чукмасова. - М.: Мета1963, с.47, сталь 1655. дорожного транспортаЦелью изобретенияние предела упругостдолговечности и релакости стали.Химический составплавок предложеннойлей и...

Номер патента: 1470369

Опубликовано: 07.04.1989

Авторы: Ващенко, Дмитриев, Литвиненко, Литвинов, Писаренко, Феник

МПК: B21B 1/00

Метки: деформации, исследования, металла, образец, перемещений, после

...станах, особенно при исследовании процесса на станах поперечновинтовой прокатки, вытяжка достигает 10. Для таких величин вытяжек соотношение размеров нитей целесообразно увеличить до В/Н=З - 5, хотя эта величина может быть и выше и ограничивать ее нецелесообразно, так как любое значение В/Н)2 приводит к тому же результату.Исследование поля скоростей деформаций для приведенного примера с помощью известного образца не позволяет изучить вихревую составляющую, так как невозможно зафиксировать угол поворота при круглых нитях, которые используются в известном образце,Пример. Г 1 ри исследовании процесса прокатки полосы из стали 60 С 2 с размерами 32 х 48 мм необходимо иметь образец с размерами 37 х 46,2 мм (подкат) и длиной 0,6 м с...

Номер патента: 1469393

Опубликовано: 30.03.1989

Авторы: Васюра, Дмитриев, Злотник, Иванова, Лихтциндер

МПК: G01N 21/51

Метки: взвесей, концентрации

...схеме,Для установки нулевого показанияизмерителя 15 в измерительную камеру 5 помещается очищенная жидкость(или газ), а регулировка производится с помощью подстроечных элементов11 и 12.Нри изменении состояния переключателей 3 и 4 выход канала обратнойсвязи соединяется с источником 2света, а источник 1 света отключается. Фотоприемник 6 и 7 переключаются ко входам усилителей 10 и 9 соответственно.Если оба фотоприемника 6 и 7 имеют одинаковые характеристики, товследствие симметричности расположения источников 1 и 2 света показания измерителя 15 при переключениине изменяются.Различие показаний свидетельствует о неодинаковости характеристикфотоприемников 6 и , которая компенсируется с помощью компенсирующих элементов 13 и...

Номер патента: 1469334

Опубликовано: 30.03.1989

Авторы: Дмитриев, Золотов, Савельев

МПК: G01B 5/20

Метки: винтов, гребных, шагомер

...соответствующими техническими требованиями. По. показаниям делений лимба 4 и щупа 6определяют угловую и осевую координаты точки замера. Аналогично повара том штанги 3 относительно колонки 2устанавпивают острие щупа 6 в положение второй точки замера на том жерадиусе, отстоящей на требуемом расстоянии ат противоположной кромкилопасти, и определяют ее угловую ио се вую координаты,Величину шага Н лопасти гребноговинта на каждом радиусе замеров рассчитывают па Формуле36035Н= -- ВЬогде оС - центральный угол между точками замера, равности их угловых координат;ЬЬ - высота подъема винтовой линиимежду точками замера, равнаяразности их осевых координат.Измерение шага гребных винтов сдисковым отношением лопастей большеединицыхар актсриэующихся...

Номер патента: 1468698

Опубликовано: 30.03.1989

Авторы: Дмитриев, Ипатов, Лепин, Шелуков

МПК: B23H 7/36

Метки: жидкой, среде, электрообработки

...защитного кожуха.На чертеже изображен общий вид устройства.Устройство включает в себя источ ник тока (не показан), бак 1 и размещенный в нем диск-инструмент 2. Сверху бак закрыт плоской крышкой 3, в которой выполнено окно 4 для диска 2. При этом крышка 3 герметич ,но соединена со стенками бака 1, На крышке 3 установлен прозрачный защитный кожух 5, открытое основание б которого выполнено плоским, что обеспечивает плотное его прилегание к крышке и возможность свободного перемещения по ней кожуха.Заготовка 7 размещена внутри кожуха 5 и прикреплена к нему с помощью приспособления 8, Внутренние полости бака 1 и кожуха 5 сообщаются между собой червз окно Ь и заполнены до верха технологической жидкостью 9, В верхней части кожуха 5 имеется...

Номер патента: 1466747

Опубликовано: 23.03.1989

Автор: Дмитриев

МПК: A61H 1/02

Метки: голеностопного, реабилитации, сустава

...крепления стопы и голени платформа 1 и полугильза 4 - фиксируют. ся- на конечностях ремнями 2 и 5 соответственно. Винтовой механизм2 раздвигается максимально. Для реабилитации сгибательной контрактуры стопы планки 10 с винтовым механизмом 12 и пружинами 14 уста- : вливаются в положение, изображенное на фиг. 1. После определения объема активного разгибания стопы планку 10 фиксируют с незначительным натяжением пружин4. Нагрузку на сустав подбирают индивидуально с учетом общего состояния больного и степени тяжести контрктуры сустава, Мягкие ткани голеностопного сустава под действием пружин расстягиваются и сила пружин 14 уменьшается до нуля,при этом пассивное разгибание прекращается, Регулировкой винтового механизма 12 создают...
