Дмитриев

Номер патента: 1601093

Опубликовано: 23.10.1990

Авторы: Белобородова, Дмитриев, Клещева, Максимова, Подковыркин

МПК: C04B 35/10

Метки: керамический, материал

...в качестве соединения ИВ керамическийматериал содержит МдА 10 при следующем соотношении компонентов, мас.3:СаО 1,2-2,1; БзО 2,3-3,9; МпА 1040,5-3,0. КоэФФициент теплопр оводностипри 200 С составляет 19,5-21,7 Вт//мград, модуль упругости 3700042000 кг/см 2. 1 табл,(8-10)- 10 З см 2/г, далее сушат в распылительной сушилке. Изделия формуютизвестными .способами, спекают готовыекерамические изделия при 1500 С.Составы корундовой керамики изпредлагаемого керамического материала в сравнении с известным и их свой.ства приведены в таблице,Изделия из состава 7 обжигают при1600 С, при Ьолее низкой температуреобжига не удалось получить керамицес.кие образцы с удовлетворительнымихарактеристиками. Изделия из состава 8не удовлетворяют по...

Номер патента: 1600918

Опубликовано: 23.10.1990

Авторы: Андрейчук, Герасименко, Дмитриев, Добровольский, Медведев, Сапрыгин, Филонов

МПК: B22D 11/00

Метки: заготовок, литья, машинах, непрерывного, радиального, типа

...расширения металла, Разница оснований трапеции достигает в одном сече нии 4 - 5 мм, Придание такой формы сечения .слитку необходимо для подготовки его к . разгибке с получением сечения 9 прямо угольной формы,При выпрямлении слитка роликами 10 15 правильно-тянущего устройства холодная грань слитка деформируется в условиях .сжатия, а горячая и более пластическая грань - в условиях растяжения без разрывов. Это позволяет полностью устранить не параллельность боковых граней слитка и получить прямоугольную форму 9 его без . специальной прокатки.Температура поверхности слитка навходе в правильно-тянущее устройство со ставляет со стороны вогнутой и выпуклой гераней соответственно тг = 850 С и тк = 770- 820 С. После порезки заготовок на...

Номер патента: 1600826

Опубликовано: 23.10.1990

Авторы: Борзов, Дмитриев, Кушель, Насонкин

МПК: A63K 3/00

Метки: колодка, станка, стартового

...изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к оборудованию беговых дорожек, а именно к колодкам Стартового станка.Целью изобретения является повышение удобства в пользовании,На чертеже изображена колодка стартового станка, вид сбоку.Колодка стартового станка содержит установленную на основании 1 регулируемую стойку 2 с упором, она имеет стяжные муфты 3 и 4, а упор выполнен в виде шарнирно соединенных между собой с образованиемромежутка пластины 5 и упругой подстав- и 6 для ноги, при этом стяжные муфты 3 и 4 расположены в промежутке упора, одни их концы шарнирно соединены между собой и с пластиной 5, а другие...

Номер патента: 1599647

Опубликовано: 15.10.1990

Авторы: Буров, Дмитриев, Конюхов, Петров, Школин, Янышев

МПК: G01B 7/30

Метки: двухкоординатный, перемещений, угловых

...а его длина Е 4)А.П реобразователь работает следующим образом.В исходном состоянии рукоятка 4 занимает положение, пер пендикул ярное относ и- тельно плоскости установки катушек 10 индуктивности, При питании этих катушек напряжением высокой частоты наведенные от создаваемых магнитных полей вихревые токи, протекающие по поверхности участка 15 электропроводящих сердечников 12 и 13, равны, поскольку геометрические параметры этих участков 15, в центре которых установлены катушки 10 индуктивности, одинаковы. Нулевые и близкие к нулю напряжения на выходе преобразователя сохраняются в некотором диапазоне нечувствительности (+-у,) угловых перемещений рукоятки 4, связанной с объектом контроля, относительно ее исходного положения по любой из...

Номер патента: 1599427

Опубликовано: 15.10.1990

Авторы: Дмитриев, Смирнов

МПК: C11C 5/02

Метки: бытовых, свечей

...(0,1 - 0,2 мм) смещение Фитилей 5 относительно осей свечей 7.Затем с помощью силового цилиндра 8кассету 3 опускают в нижнее положение. В это время со шпуль 4 сматыва"ются фитили 5 и располагаются в Формах 2. Когда кассета 3 и выталкиватели 6 устанавливаются в крайнемнижнем положении, по трубопроводу 19подают расплавленную свечную массу,которая, растекаясь по полости 18,заполняет Формы 2. После застываниямассы в формах 2 отрезают фитили 5,находящиеся в зажимном устройствесвечей 7. Зажимное устройство со свечами перемещают по направляющим 15 кместу упаковки свечей,Для освобождения зажимного устрой ства от свечей 7 полости эластичныхэлементов 13 сообщают с атмосферой.При этом упругие эластичные элементы13 принимают первоначальную...

Номер патента: 1599094

Опубликовано: 15.10.1990

Автор: Дмитриев

МПК: B02C 19/06

Метки: мельница, струйная

...трубки.на участке от кольцевого зазора 9 до выхода в помольную камеру 4.Струйная мельница работает следующим образом.Исходный. материал поступает в эжекторные питатели 1, где он под. хватывается потоками энергоносителя, . проходящими через сопла 2, и посту"пает в разгонные трубки 3, где частицы материала набирают скорость ивыбрасываются в помольную камеру 4.Одновременно через патрубки 6,расположенные в тангенциальных направлениях, к стенкам втулок 5 подаетсядополнительный энергоноситель, который, проходя камеры 7 и 8 черезкольцевые зазоры 9, расширяется ивихреобразно закручивается. Ускоренный и закрученный поток энергоносителя подхватывает поток материала изразгонной трубки 3 на выходе в помольную камеру 4, обжимает и завихряетего....

Номер патента: 1598063

Опубликовано: 07.10.1990

Авторы: Букатова, Дмитриев, Ларионов, Фурсов

МПК: H02K 29/06

Метки: вентильный, электропривод

...содержит задающий генератор 1, выход которого соединен с первым входом частотно-фазового дискриминатора 2, второй вход которого подключен к выходу датчика 3 частоты вращения вала вентильного электродвигателя 4, а к выходу частотно-фазового дискриминатора 2 подключен через узел 5 коррекции вход релейного элемента 6, выход которого соединен с управляющим входом вентиль- ного электродвигателя. К фазовым выводам якорной обмотки вентильного электродвигателя 4 подключены входы однополупериодного выпрямителя 7. Между средней точкой якорной обмотки и выходом однополупериодного выпрямителя включен делитель 8 напряжения, к выходу которого подключен дополнительный вход релейного элемента 6. Вентильный электродвигатель выполнен в виде электрической...

Номер патента: 1597576

Опубликовано: 07.10.1990

Авторы: Ануфриев, Дмитриев, Чеботарев

МПК: G01F 23/16

Метки: емкости, порошкообразного, уровня

...материала в емкости путем изме- -рения его гидравлического сопротивления и установления зависимости междугидравлическим сопротивлением и уровнем материала, порошкообразный.материал предварительно псевдосжижают припостоянном расходе сжатого воздуха,необходимом для псевдосжижения максимального количества порошкообразногоматериала, находящегося над датчикомуровня, и определяют его гидравлическое сопротивление,Величина расхода сжатого воздуха 25устанавливается постоянной, исходяиз условия перевода в чсевдосжиженноесостояние максимального количествапорошкообразного материала над датчиком уровня, так как при меньшем расходе сжатого воздуха не обеспечивается псевдосжижение порошкообразногоматериала, что отрицательно сказывается на...

Номер патента: 1597442

Опубликовано: 07.10.1990

Авторы: Дмитриев, Цейтлин

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...усилия, передаваемые фазами, условно не показаны. Изгибающий момент. относительно точки а на оси стойки от усилий, обозначенных на Фиг.З, равен Ма = 61 г 1+ 62 г 2- Ягз, 55. Изгибающий момент относительно точки а на оси стойки под внешней консолью 3Ма = 61 г 1 + 62 г 2 - Я гз = 3880 к Н м (388 тсм).Причем разгружающий моментМр = Ягз =, 3400 кНм (340 тсм),5 102025 30 35 40 45 50 Уменьшение момента достигается за счет разгружающего момента Мр = ЯгэВлияние разгружающего момента существенно, так как размер плеча гз усилия Я относительно точки а увеличен,Увеличение размера плеча гз определяется тем, что Ч-образная гирлянда 7 средней фазы 8 подвешена выше гирлянд 4 крайних фаз 5 на величину Ь, и тем, что имеется консоль 6 с вылетом,...

Номер патента: 1597419

Опубликовано: 07.10.1990

Авторы: Бурмистров, Грицков, Дмитриев

МПК: E02D 3/046

Метки: вытрамбовывания, котлованов

...15 с переменными радиусами.Внутри внешней ударной массы 5 на уровне выступов 14 размещены полки 16.Внутренняя ударная масса 8 выполнена ступенчатой. На верхнем торце средней ступени 17 выполнены амортизаторы 18.Верхняя ступень внутренней ударной массы 8 выполнена в виде штока 19 с хвостовиком 20. На торце кольцевой емкости расположен штуцер 21 для заполнения ее жидкостью.Выполнение трамбовки многомассовой позволяет продлить во времени подачу жидкости через отверстия.Устройство работает следующим образом, На место вытрамбовывания котлована устанавливается направляющая мачта 2. В трамбовку 3 предварительно заливают через штуцер 21 жидкость в кольцевую емкость 10. Первоначально происходит подъем внутренней ударной массы 8 за хвостовик 20,...

Номер патента: 1597418

Опубликовано: 07.10.1990

Авторы: Бурмистров, Грицков, Дмитриев

МПК: E02D 3/046

Метки: котлованов, образования, орган, рабочий

...5 корпуса 1, а нижние их концы - с плитой 7.Образование котлована происходит следующим образом.За хвостовик 11 рабочий орган поднимают захватом на необходимую высоту, при этом сердечник 9 с копиром. 10 находится в верхнем положении, а шарнирные двузвенники 12 с роликом 13 раздвинуты в крайнее положение. Пустотелый шток 3 с наконечником 4 выдвинут из корпуса 1 на величину Ь.При раскрытии захвата (не показан) рабочий орган падает вниз, при этом5 О сначала в контакт с грунтом вступает наконечник 4, в результате чего йарнирные двузвенники с большей силой прижимаются к поверхности копира 10, при этом вертикальная составляющая усилия прижима сообщает сердечнику 9, падающему с ускорением р, дополнительное ускорение. Сердечник 9 догоняет,...

Номер патента: 1596113

Опубликовано: 30.09.1990

Авторы: Абрамов, Бабичев, Большаков, Дмитриев, Малухин, Павельев

МПК: E21C 45/00

Метки: гидромонитор, пульсирующий

...6, В торце воздушной трубки 3, введенном во втулку, установлен обратный клапан 7.В стенке напорного става выполнено окно 8 для забора воздуха. Вокруг отверстия приварены ограничители 9.На чертеже скважинный гидромонитор 5 изображен во время работы в скважине 1 О, Внутри напорного става расположен пуль- повод 11, По напорному ставу к стволу гид ромонитора 1 подается рабочая жидкость для размыва добычной камеры 12. Гидро- динамический уровень пульпы 13 в камере 12 в процессе размыва остается постоянно ниже оси ствола гидромонитора. ЗоУстройство работает следующим образом.При подаче рабочей жидкости в ствол гидромонитора 1 она направляется к насадке 2, где происходит формирование высо. конапорной струи. Вместе с тем жидкость...

Номер патента: 1595988

Опубликовано: 30.09.1990

Авторы: Дмитриев, Кузякин, Тихонов, Тропин, Шафиров

МПК: E01C 19/10

Метки: мастик, приготовления

...устройство, общий вид; на фиг. 2 - разрез А-Ана фиг. 1, на фиг, 3 - узел 1 на фиг, 2.Устройство для приготовления мастик,преимущественно резинобитумных, содержит теплоизолированную емкость 1, топ ,ливную систему 2, битумопроводную,систему 3, В емкости горизонтально расположены жаровые трубы 4 и перемешивающий орган 5 с лопатками 6,Перемешивающий орган расположен наджаровыми трубами 4. Каждая жаровая трубаснабжена кулачками 7, закрепленными наее наружной поверхности, обращенной кперемешивающему органу в плоскостях,перпендикулярных оси трубы. Лопатки 6выполнены из упругого материала, могутбыть выполнены в виде пластин. Кроме того,устройство содержит приспособления дляподачи резиновой кромки 8.Устройство для приготовления...

Номер патента: 1595369

Опубликовано: 30.09.1990

Автор: Дмитриев

МПК: A01C 11/02

Метки: посадки, саженцев

...бокам посадочного автомата размещены бункеры 14 с запасом почвы и удобрений. В нижней части бункеров размещены гидроцилиндры 15, на штоках которых закреплены плунжеры 16, связанные тягами 17 с заслонками 18. Бункеры снабжены вибраторами 19 и опорными плитами 20. Устройство работает следующим образом.Опорной плитой 20 устройство может устанавливаться на пне., Шток 2 гидроцилиндром перемешается вниз вместе с кассетой 3 и кронштейном 4. В кассете предварительно размещены саженцы вершинами вниз. Ведущая звездочка 6 установлена своей ступицей в фасонном пазу 5, нарезанном на штоке 2. Оставаясь на прежнем уровне, звездочка 6 проворачивается вокруг своей вертикальной оси вследствие движения вниз участка штока 2 с фасонным пазом 5. Цель 7...

Номер патента: 1595366

Опубликовано: 30.09.1990

Авторы: Аракелян, Галеев, Дмитриев, Михайлов

МПК: A01C 1/06

Метки: капсул-семяносителей

...на валу 1 барабана 2, и цепями 21 и 22. Для дозировки смеси удобрений и семян в ячейки 3 барабана 2 в зоне загрузки установлены соответственно устройства 23 и 24, содержагцие компоненты капсулы 25. Толкатели 6 :и нащены зубчатками 26, находящими в1 ление с неподвижной кольцевой зубча: "ейкой 27,20 25 ЗО 35 40 45 50 барабана на толкатель 6 нижней половины матрицы набегает кулачок и начинается сближение нижней половины матрицы с одновременным ее поворотом вокруг оси поршня за счет вхождения в зацепление зубчатки 26 с неподвижной кольцевой зубчатой рейкой 27, После окончательного формования капсулы при дальнейшем врагцении барабана происходит отделение половин матрицы одной от другой и при этом сохраняется целостность капсулы за счет...

Номер патента: 1594688

Опубликовано: 23.09.1990

Авторы: Голубев, Григорьев, Дмитриев

МПК: H03M 1/48

Метки: аналого-цифровой, следящий

...с частотой Р, обладающей постоянным, периодом) точность преобразования уменьшается вдва раза, т,е, происходит ухудшениеразрешающей способности АЦП,Потеря разрешающей способностипри регулярном прореживании выборокявляется характерной для следящегоАЦП, Это.связано с тем, что текущему значению аналогового входного сигнала соответствуют два соседних отсчета АЦП, различающиеся на единицумладшего разряда, На фиг,2 показанэффект снижения точности следящего АЦП при регулярном прореживании,При переходе с одного уровня слежения на другой происходит переворотфазы сигнала рассогласования компаратора 3 на 180 , Это означает, чтопри организации регулярной выборкис частотой Р , кратной Р , моментвзятия выборок в отличающихся позначению сигнала...

Номер патента: 1594128

Опубликовано: 23.09.1990

Авторы: Грязнов, Дмитриев, Нестеров

МПК: B66D 1/30, F16D 55/02

Метки: барабан, тормозной

...цилиндрического корпуса 1 установлена одна ось 4, при этомв гайке-поршне 3 выполнено отверстие, через которое пропущена ось 4,концы которой связаны с цилиндрическим корпусом 1. Гайка-поршень 3 расположена в полости цилиндрическогокорпуса 1 с образованием двух емкос"тей 5 и 6, которые через каналы 79, выполненные внутри вала 2, сообщены между собой, Емкости 5 и 6 выполнены герметическими и заполненыжидкостью. В одном из указанных каналов расположен элемент 10 для регулирования размеров проходного сечения канала, в котором он расположен,На цилиндрическом корпусе 1 размещен канат 11,Барабан работает следующим обраПри сматывании канат 11 с корпуса1 последний вовлекается во вращениечерез оси 4, гайку-поршень 3. За счетрезьбового соединения с...

Номер патента: 1594058

Опубликовано: 23.09.1990

Авторы: Богданов, Дмитриев

МПК: B63B 23/04

Метки: спускоподъемное, судовое

...блоки,расположенные на выдвижной платформе,и шкивы 8 грузовых подвесок 9, соединенас амортизаторами 10. К подвескам 9 шарнирно подвешены автоматические захваты 11. При этом грузовые канаты 12 трехстропной трособлочной проводки на участкеот лебедки до отводных блоков 13, расположенных по краям выдвижной платформы,расположены параллельно поворотным стрелам 2, а точки схода канатов 12 с отводныхблоков 13 и лебедки 7 лежат в горизонтальных плоскостях, проходящих соответственночерез оси шарниров крепления поворотныхстрел 2, а также верхних элементов 3 оттяжек к выдвижной платформе и оси шарниров крепления поворотных стрел 2, а такженижних элементов 4 оттяжки к корпусу судна.В конструкцию устройства также входяти лебедки 14 канатов-проводников...

Номер патента: 1594040

Опубликовано: 23.09.1990

Авторы: Беляев, Дмитриев, Кабельский, Куксов, Скороходов

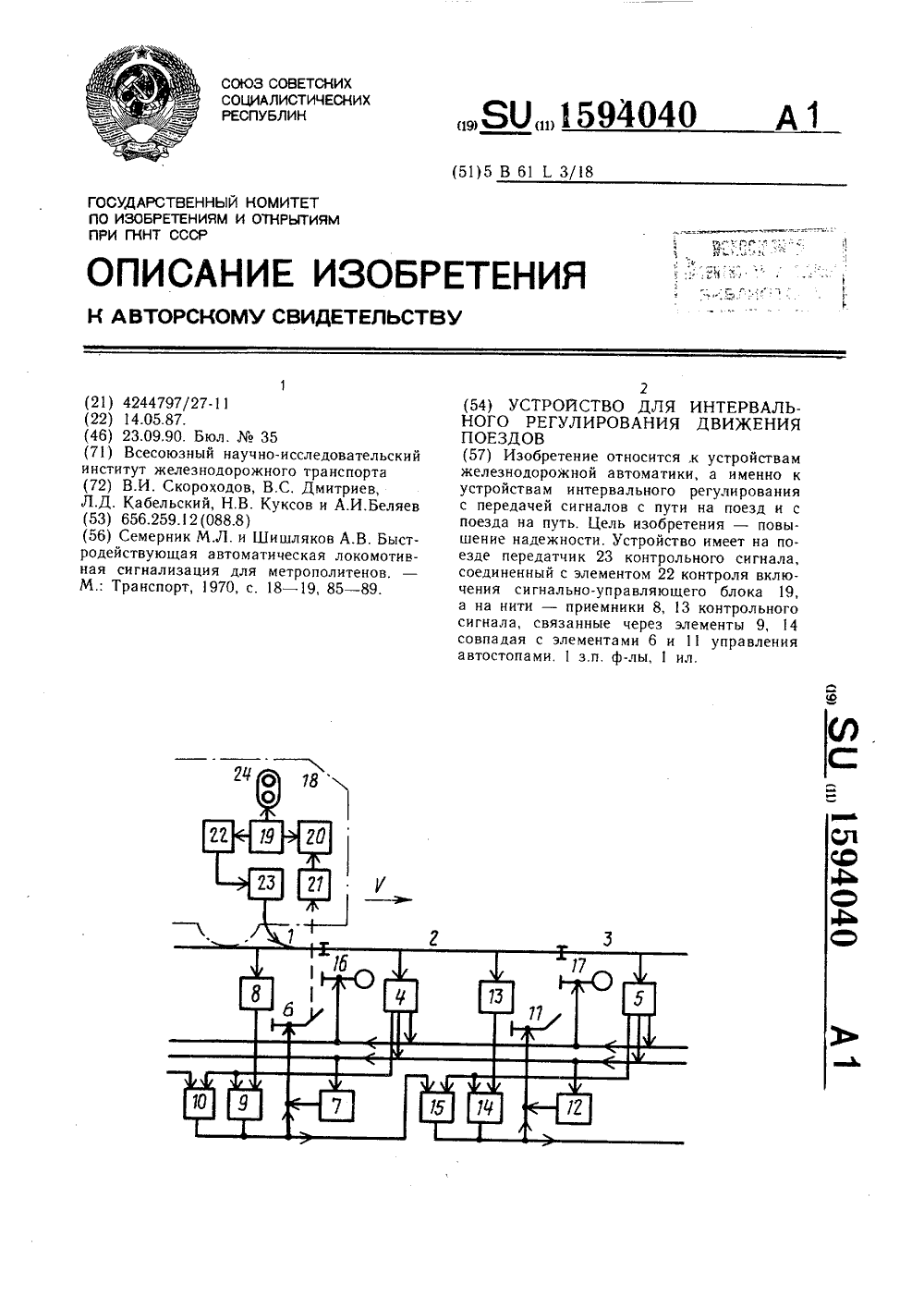

МПК: B61L 3/18

Метки: движения, интервального, поездов

...приемник 13 контрольного сигнала, элементы 14 и 15 совпадения. Выходы путевых приемников 4 и 5 связаны с блоками управления светофорами 16 и 17.На поезде 18 имеется сигнально-управляющий блок 19, выход которого соединен с тормозными средствами 20 поезда, которые связаны с узлом 21 восприятия воздействия автостойов. Выход питания блока 19 подключен к элементу 22 контроля включения сигнально-управляющего блока, а выход элемента 22 подключен к передатчику 23 контрольного сигнала, связанного 1015 20 2530 35 4передатчик 23 поступает питание и он передает в рельсовую линию контрольный сигнал, воспринимаемый приемником и подтверждающий готовность к торможению. С выхода приемника 8 сигнал поступает на элемент 6 через элемент 9 совпадения, так...

Номер патента: 1593948

Опубликовано: 23.09.1990

Авторы: Дмитриев, Литвиненко, Свергунов

МПК: B25J 11/00

Метки: манипулятор

...38. Схват имеет губки 39, закрепленные в корпусе 40 в подшипниках 41. С помощью подшипников 42, тяг 43, подшипников 44 губки соединены со вкладышем 45, который в подшипнике 46 установлен в корпусе 40. К вкладышу присоединен шток 47 от рейки 28, а к корпусу - шток 48 от рейки 31. Шток 47 установлен в корпусе 40 в поступательном подшипнике 49. Позицией 50 обозначена захватываемая пластина.Технологический процесс плазменного напыления кремниевых пластин состоит из следующих этапов: помещение пластин в шлюз 1 внешним загрузчиком, шлюзование пластины, перемещение пластины из шлюза 1 в реактор 3, напыление пластины с помощью плазмы в реакторе, перемещение пластины из реактора в шлюз 4, шлюзование и вывод пластины из шлюза или передача...

Номер патента: 1590484

Опубликовано: 07.09.1990

Авторы: Дмитриев, Черенков

МПК: C30B 19/10, C30B 29/36

Метки: роста, скорости, слоя, эпитаксиального

...катодолюминесценцию, Цвет катодолюминесценции эпитаксиального слоя - зеленый,На фоне зеленой катодолюминесценции от эпитаксиального слоя наблюдают две полости, обладающие голубой люминесценцией, характерной для эпитаксиальных слоев Я 1 С - 6 Н, легированных алюминием; Расстояние между этими полосками составляет 9 мкм, Зная фиксированный интервал времени (2 мин) и толщину слоя, выросшего за это время (9 мкм), определяют локальную скорость роста Чрл = 4,5 мкм/мин.Общая толщина эпитаксиального слоя 42 мкм, Средняя скорость роста Чр, определяемая по известному способу, составляет 2,5 мкм/мин,П р и м е р 2. Эпитаксиальный слой выщащен аналогично примеру 1, но рост проводят в диапазоне температур 1640- 1570 С. Интервал охлаждения 70 С....

Номер патента: 1589290

Опубликовано: 30.08.1990

Авторы: Василькевич, Дмитриев, Елманов, Михайлович

МПК: G06F 17/18

Метки: скользящего, усреднения

...сумм, соответствующих текущей прямоугольной апертуре,Разделив полученную таким образом сумму отсчетов текущей прямоугольнойапертуры на количества элементов апер.25туры получим среднее значение цля текущей апертурыДля 1.-га отсчета -й строки рекурсивно вычисляется скользящая сумма отсчетов по строке для апертуры раэмерамЗОзатем рекурсивно определяется суммаотсчетов па окну размераги БдМ+, %, сБ =+Б -1.,Ф 35Б,- , БсЖ 4 Чгде Б- сумма отсчетов по скользя 1,1шей апертуре длиной Б;Б,- сумма отсчетов па окну раз 1 1. 411мерам БМ;МБ 1- скользящее среднее по окнуММ,В начальный момент времени блокисцвигающих регистров 1, 5, 9 и регистр354 обнулены, С кажцым тактовым импульсом от сацержимого регистра 4 вычгг. ается полученное с выхаца блока 1...

Номер патента: 1589065

Опубликовано: 30.08.1990

Авторы: Бушмин, Дмитриев

МПК: G01F 7/00

Метки: газожидкостных, исследования, потоков

...и промежуточного газа подбирают близкими:например, вязкость азота при 25 С р ==1,8 10 фкг/(м с). Подавлению и температуре смеси и измеренным ДР и АРопределяется расход пара в смеси,и тем самым количество жидкости, попадающей в приемную часть насадка.Количество испарившейся жидкостиможно определить не только по плотности, но и по теплопроводности смеси. Для этого после расходомернойшайбы смесь пропускают через канал,в котором установлен термометр сопротивления, показания которого будутпропорциональными теплопроводностисмеси пара и гелиягде о(= Г Ее 5 15890- коэффициент теплоотдачи;с - коэффициент теплопроводности;Г - коэффициент, зависящий от4геометрии;5Ре - число Рейнольдса при обтекании нити термосопротивления.Величина 4 резко...

Номер патента: 1588843

Опубликовано: 30.08.1990

Авторы: Гончаров, Дмитриев

МПК: E02D 9/04

Метки: бетона, разрушения, свай, срезке

...2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 2.Установка для срезки голов железобетонных свай включает в себя раму 1, в нижней части которой усгановлено срезающее устройство 2, состояцее из неподвижного ножа 3 и гидроцилиндра 4 с подвижным ножом 5. В средней части рамы 1 посредством шарнирных рычагов 6 смонти ровано устройство 7 для разрушения бетона сваи 8, представляющее собой разъемный, охватывающий сваю 8 корпус 9 с размещенными в его рабочей камере вкладышами 10 из изолирующего материала, например древесины. Вкладыпи 10 выполнены с полостями1, которые через трубопроводы 12 подключены к дозатору 13 и емкости 14 с хладагентом, например жидким кислородом или азотом. Удержание сваи 8 и ее перенос осуществляют при...

Номер патента: 1588732

Опубликовано: 30.08.1990

Авторы: Белобородова, Дмитриев, Клещева, Лошагин, Подковыркин

МПК: C04B 35/10

Метки: керамический, материал

...бопьгшгми значениями адгезионной прочности керамических подложек с резис" тивными компонентами Сслоями), наносимыми на диэлектрические подложки для создания гибридных и интегральных схем по пленочной технологгпг.В табл. 2 приведены значения адге знонной прочности керамических подложек с тонкопленочньгми структурамн Сг-Сиь Сг-Аяь Тх-Сгг, наносимых на керамику при вжигании, Определение адгезионной прочности проводили по методу нормального отрыва.Анализ экспериментальньи данных показал, что при нанесении покрытий на предлагаемый керамический материал . по сравнению с известным проявляются более активно термоактивационные, в том числе диффузионные эффекты, сопровождающие процесс адгезионного соединения. При этом создается более широкая...

Номер патента: 1588662

Опубликовано: 30.08.1990

Авторы: Дмитриев, Малютин, Мерзляков

МПК: B65G 53/52, E21F 15/08

Метки: пульпопровод, телескопический

...патрубка 3.Уплотнительный элемент 4 закрепляют на внешней поверхности патрубка 3 хомутом 5 или водостойким клеем. Во втором случае резинотехническое изделие по прочности связи с металлом должно быть не менее 1,5 кгс/см (ОСТ 38.05,319-83).Пульпопровод работает следующим образом.Перед намывом грунта телескопический пульпопровод подсоединяют к магистральному пульпопроводу 8, по которому подают пульпу от землесосного снаряда. Пульпа движется по направлению А. За счет избыточного давления пульпа по направлениям Б постепенно разжимает усеченный конус уплотнительного элемента 4, что обеспечивает плавный переход пульпы из внутренней тру 10 5 20 25 30 35 40 бы 2 в наружную трубу 1 и герметичность пульпопровода, за счет плотного обжатия...

Номер патента: 1587269

Опубликовано: 23.08.1990

Авторы: Дмитриев, Парилов, Разин

МПК: F16H 1/00

Метки: волновая, зубчатая, передача, сдвоенная

...волновая зубчатая передача, содержащая корпус, тихоходный вал, генератор волн, гибкое колесо с наружным 20 и внутренним венцами и наружное и внутреннее жесткие колеса, связанные соответственно с корпусом и тихоходным валом, отличающаяся тем, что, с целью расширения кинематических возможностей за счет увеличения диапазона передаточных отношений, гибкое колесо со стороны тихоходного вала удлинено и этим концом установлено с возможностью относительного вращения или на корпусе, или на тихоходном валу.ЗО 2. Зубчатая передача по п. 1, отличающаяся тем, что удлиненный конец гибкого колеса выполнен в виде фланца. 15872693Изобретение относится к машиностроению и может быть использовано в приводах машин.Целью изобретения является расширение...

Номер патента: 1586838

Опубликовано: 23.08.1990

Авторы: Дмитриев, Лучкин, Павлов, Панасенков, Плюта

МПК: B21J 5/08, B23Q 39/04

Метки: автомат, роторный

...на нем инструментальными дисками 3-5 получает от привода (не показан) вращательное движение сравномерной угловой скоростью. Материал13 подается через отрезную матрицу 16 наупор 17, Отрезной нож 6 на позицииотрезает штучную заготовку и удерживает ее отвыпадания при помощи узла 18 захвата. Момент, воздействующий на вал 2 ротора приотрезке, определяется зависимостью,гМ =04 оь- 4- Й о,где Во - расстояние от центра ротора доцентра отрезной матрицы,О - диаметр проволоки,сг ь - предел прочности материала.Импульсное воздействие от моментасил, возникающего при отрезке, гасится маховиком, установленным на валу 2 (не показан). При взаимодействии роликов 15 сотрезными копирами 12 рычаг 14 поворачивается относительно дисков 3-5 и нож 6на позиции И...

Номер патента: 1586771

Опубликовано: 23.08.1990

Авторы: Бодров, Дворецкий, Дмитриев, Колупаев, Кормильцин

МПК: B01J 19/18

Метки: аминов, аппарат, диазотирования, непрерывного

...взаимодействие, воздействуют на инертные тела и приводят их во взвешенное состояние. При этом образуегся кольцеобраэный закрученный поток реакционной массы вместе с инертными телами 7, Инертные тела 7, соударяясь друг с другом и со стенкой аппарата, механически воздействуют на частицы амина, обновляя при агом поверхностьконтакта фаэ, в результате чего увеличивается скорость диаэотирования, Инертные тела и частицы амина под действием центробеж 1586771, ной силы обкатываются по боковой поверхности корпуса 1. В верхней части аппарата часть инертных тел с нерастворившимися , частицами амина попадают в трубчатые каналы 4, В каналах 4 под действием силы тяжести содержимое опускается в их нижнюю часть, которая способствует захвату частиц...

Номер патента: 1585736

Опубликовано: 15.08.1990

Авторы: Дмитриев, Емельянов, Канарчук, Ходосов

МПК: G01N 27/76

Метки: жидкости, количества, ферромагнитных, частиц

...16-19, включенных последовательно-согласно.Преобразователь работает следующим образом,Катушки 16-.19 возбуждающей обмотки 12 включены последовательно между собой и питаются переменным напряжением синусоидальной формы. Магнитные потоки катушек 16 и 17 направлены согласно и навстречу магнитному потоку катушек 18 и 19, Поэтому в центральном стержне 6 протекает разностный магнитный поток, т.е. образуется магнитный поток переменного тока. Перемещением катушек 16 и 17 и 18 и,19 вдоль соответствующих крайних стержней 8 - 11 уравновешивают магнитные потоки, в результате чего результирующий магнитный поток - разностный поток в среднем стержне 6 равен нулю и, следовательно, ЭДС в измерительной обмотке 13 равна нулю и измерительный прибор 20...
