Дмитриев

Номер патента: 668642

Опубликовано: 25.06.1979

Авторы: Горячев, Дмитриев, Ионелюнас, Новиков

МПК: A01D 33/12

Метки: движение, колебательное, корнеклубнеуборочной, механизм, органов, привода, рабочих

...рычага, при этом вал выполнен полым, а внутри него установлена тяга, соединенная с регулятором и двуплечим рычагом.На чертеже схематически изображен механизм привода. Он состоит из полого врашаюшегося вала 1, соединенного с кривошипом 2 посредством параллелограммного механизма 3, одно из звеньев которого выполнено в виде двуплечего рычага 4, связанного в свою очередь с помощью размещенной внутри полости вала 1 тяги 5 с регулятором 6, На пальце кривошипа 2 шарнирно закреплена опора шатуна 7, передающего возвратно-поступательные движения рабочим органам уборочной машины.В процессе работы уборочной машины вызывается необходимость регулировать величину амплитуды колебаний рабочих органов, например, изменять интенсивность встряхивания...

Номер патента: 668073

Опубликовано: 15.06.1979

Авторы: Герасимов, Дмитриев, Соловьев, Шкаруба

МПК: H03K 3/45

Метки: интегрирующее

...3 - 1 - 3 - и и 4 - 1 - 4 - и, 5 - 1 5 - и и 6 - 1 - 6 - и, Между соответствующимиконцами этих конденсаторов включены резисторы 7 - 1 - 7 - и и 8 - 1 - 8 и.Коммутатор 9 включен параллельно источни.ку зарядного напряжения 10 и запускается отблока поджига 11. В цепи нагрузки 12 установлен обостряющий разрядник 13,Интегрирующее устройство работает следующим образом,В исходном состоянии все конденсаторы интегрирующего устройства заряжены до напряжения О, равного зарядному напряжению. На нагрузке 12 выходное напряжение отсутствует, таккак заряды конденсаторов 3 - 1 - 3 - и и 4-1 -4 - и имеют противоположный знак по отношенинк зарядам конденсаторов 5 - 1 - 5 - и и 616 - и. При поджнге коммутатора 9 происходитбыстрый перезаряд...

Номер патента: 667711

Опубликовано: 15.06.1979

Авторы: Григорьев, Дмитриев, Шевцов

МПК: F16C 7/00

Метки: внутреннего, двигатель, сгорания

...3 со.1 держит эксцентричную втулку 5, наружная поверхность которой выполненасошлицами 6, размещенными параллельно оси втулки (продольные шлицы). Отверстие 7 головки 4 шатуна 3 на внутренней поверхности имеет также продольные шлицы 8.Эксцентричная втулка 5 является замыкающим звеном в цепи деталей, образующих надпоршневой зазор, и компенсирующим все погрешности их изготовления и устанавливается в отверстие 7 головки 4 шатуна 3.Поворот втулки 5 в определенное положение в головке 4 шатуна 3 влечет за собой перемещение пальца поршня по радиу су, равному эксцентриситету е втулки 5.Каждому положению втулки 5 соответству"ет определенное положение пальца поршня.Величина Ь Ь вертикального перемещения оси поршневого пальца зависит от величины...

Номер патента: 667703

Опубликовано: 15.06.1979

Авторы: Абросимова, Дмитриев, Кубасов

МПК: F15B 19/00

Метки: гидропневматических, испытания, стенд, устройств

...нагрузочногимеющим сменныеми стопорчыми уНа чертеже ииспытания гидро у ройс тв.Стенд содержит раму 1, закрепленный на ней нагруэочный гидроцилиндр 2 со штоком 3, каретку 4, фиксируемую на раме подвижными стопорами 5, размещаемыми в отверстия 6 рамы 1, шток 7, установленный в направляющим 8, закрепленных на раме 1, и соединейный со штоком 3 нагрузочного гидроцилиндра 2. На штоке 7 установлены сменные площадки 9 с подвижнь 1 ми стопрными устройствами 10. Каретка 4 имеет опорную часть 11, на которую устанавливаются гидропневматические ус тройс тв а 1 2.Стенд работает следующим образом., Испытываемые гидропневматические устройства 12 устанавливаются на опорную часть 11 кареток 4, зафиксированных подвижными стопорами 5 в отверстиях б...

Номер патента: 666178

Опубликовано: 05.06.1979

Авторы: Андрианов, Дмитриев, Лапковская, Макарова, Меломед, Семенова

МПК: C07F 7/20

Метки: жидкостей, органических

...признаком предлагаемого спо. соба является использование в качестве ионообменной смолы ЗИ восстановительного типа, содержащего висмут или медь в нулевой валентнос 15 ти. Очищенные жидкости содержат сй ектральныеколичества указанных примесей металлов.После проскока в фильтрат очищаемого метал. эОла может быть проведена регенерация образца ЭИобработкой химическими восстановителями и(или) промывкой органическими растворителями,Для достижения максимального эффекта очистки важно обеспечить возможно более полный контакт очищаемой жидкости с активной фазой ЭИ,Такой контакт облегчается благодаря следующимприемам: обезвоживание ЭИ обычными методами(этот прием является обязательным при очисткежидкостей, не смешивающихся с...

Номер патента: 664779

Опубликовано: 30.05.1979

Авторы: Дмитриев, Танич

МПК: B23K 9/10

Метки: величины, датчик, перемещения, свариваемых

...смещения 5, сигнальную обмотку 6, жестко связанную со штоком 7, две крышки 8 и 9. Шток 7 с другой стороны жестко связан с подвижной плитой стыкосварочной машины. Рамка с сигнальной обмоткой 6 неподвижно закрепляется на штоке 7 в воздушном зазоре магнитной цепи, Подвижная рамка представляет собой изоляционную пластинку, на которую крепится сигнальная обмотка в виде кольцевой катушки.Датчик работает следующим образом.При подаче на обмотку возбуждения, состоящую из двух катушек 3 и 4, переменного напряжения в магнитопроводе 1 (втулке) появляется пульсирующий магнитный поток, который проходит через торцовые поверхности кольцевого выступа втулки 1, воздушный зазор между втулкой 1 и сердечником 2 и непосредственно через сердечник 2 и крышки...

Номер патента: 663984

Опубликовано: 25.05.1979

Авторы: Дмитриев, Зильберман

МПК: F25B 1/00

Метки: воздуха, компрессионной, охлаждения, работы, ступенчатого, установки, холодильной

...конденсаторанизкотемпературной ступени,На чертеже схематически изображенаустановка для осуществления предложенного способа,Установка содержит конденсаторы 1-3соответственно в .высоко-, средне- и низкотемпературной ступенях, воздухоохладитель 4 в высокотемпературной ступени,воздухоохладители 5 и 6 :в среднетемпературной ступени и воздухоохладитель 7в низкотемпературной ступени, смеситель8, насос 9 и накопитель 10 влагй.Осушествляют описываемый способ следующим образом,Блажный воздух, проходя через возду.хоохладитепи 4-7, выходит из последнегоосушенным. Влага, выделяющаяся из воздуха, стекает из воздухоохладителей 4,5 и 6 в накопитель 10, а отсюда забирается насосом 9 и подается в смеситель8, откуда поступает вместе с оборотнойюный...

Номер патента: 663907

Опубликовано: 25.05.1979

Автор: Дмитриев

МПК: F16D 3/58

Метки: муфта, соединительная

...устройство является наиболее блйз- ми планками.ким к изобретению по технической сущности и Для уменьшения износа распорной пружины 5 достигаемому результату. ф по торцам и уменьшения напряжений скручиваОднако эта муфта недостаточно надежна в ния на одну сторону пружины вставляется втулработе. ка 4 для упора в,пружину, а во втулку вставляДля повышения надежности в работе предла- ется упорный подшипник 3, другая обойма когаемая муфта снабжена планками, прижимающи- торого имеет упор в полумуфту 1. ми концы гибкого элемента к наружной сторо- Гибкий элемент 6 находится в постоянном не фланца полумуфты, а торцовый выступ одной натяжении от сжатой пружины 5, расположениэ полумуфт выполнен в виде установленной с ной между полумуфтами....

Номер патента: 662305

Опубликовано: 15.05.1979

Авторы: Дмитриев, Злотников, Колягин, Матвеев, Михайлов, Шаляпин

МПК: B23K 37/04

Метки: жесткости, линия, плоских, полотнищ, поточная, ребрами, сварки

...20, При.емные упоры 13 представляют собой стальныеплощадки, возвышающиеся над полом цеха,Транспортный канал в полу цеха содержитнаправляющие 21 в виде Т-образного профиляи зубчатую рейку 22, установленные на боковьЬс стенках канала, а также два ряда троллеев, выполненных в виде угольников, такжеустановленных на боковых стенках.Сверху кайал закрыт поворотными крышками 23, установленными таким образом, что вгоризонтальном положении они полностью закрывают транспортный канал, Над крышкамиустановлены предохрайтельные устройства 24,ограничивающие угол поворота крышек и прейятствующие их полному откидыванию,Транспортная тележка, перемещающаяся понаправляющим транспортного канала, состоит:из корпуса, накотором размещены ролики 25,охватываю 1...

Номер патента: 661821

Опубликовано: 05.05.1979

Авторы: Гордиенко, Дмитриев, Коробков, Коробкова

МПК: H03K 29/00

Метки: счетный, триггер, троичный

...структуры И б элемента НЕ, И-ИЛИ 2. Выход элементаНЕ, И-ИЛЙ 3 соединен со вторым инвер-:40тирующим входом структуры И б элемента НЕ, И-ИЛИ 2. Выход элемента НЕ,И-ИЛИ 1 соединен со входом структурыИ 7 элемента НЕ, И-ИЛИ 3, а выходэлемента НЕ И-ИЛИ 2 - с одним вхоФ45дом структуры И 8 элемента НЕ, И-ИЛИ4 Счетные импульсы подаются на выход9 устройства.При отсутствии входного импульса, .(Т:О) и поступлении низкого потенциала. на прямые входы структур И 5 и босновной триггер находится н одном изтрех состояний устойчивого равнове-,сия а поступление низкого потенциала йа "инверсные входы структур И 7и 8 обеспечивает режим прямой передачи информации с выходов основноготриггера во вспомогательный. При поступлении входного импульса (Т=1)...

Номер патента: 661423

Опубликовано: 05.05.1979

Авторы: Гурьев, Дмитриев, Леднев, Чубаров, Шабанов

МПК: G01R 27/28

Метки: контуров, резонансных, собственной, частоты

...контура на выходе регулирующего элемента 2 соответствует положительный параметрический импульс, который через блок управления 3 прекращает изменение частоты на выходе генератора качающейся частоты 1 и запускает" генератор компенсационного напряжения 4. Напряжение с выхода последнего воздействует на управляющий вход регулирующего элемента 2 и сужаетполосу пропускания. Колебания высокой амплитуды на "контуре срываются, и амплитуда напряжения на нем достигается минимальной величины, так как добротность в этот момент резко падает и определяется добротностью исследуемого резонансного контура. Соответствующии это%у - моменту "времени отрицательный параметрический импульс на выходе регулирующего элемента 2 через блок управления 3 останавливает...

Номер патента: 661132

Опубликовано: 05.05.1979

Авторы: Дмитриев, Ефимов, Леонов, Патрахальцев, Соколов

МПК: F02M 59/20

Метки: высокго, давления, муфта, насоса, привода, топливного

...упругие элементы 6. В приливах направляю 1 цпхперегородок 4 укреплены оси вращенияугловых рычагов 8, содержащих центробеж.ные грузы 9, размещенные на управляющихплечах угловых рычагов 8. Управляемыеплечи 1 О угловых рычагов 8 связаны с подвижными упругими элементами 5. Угловые5рычаги 8 содержат зубчатые секторы 11,образующие с зубчатой шестерней 12, свободно сидящей на ступице, например, нап.равляющих перегородок 4, зубчатую передачу для синхронизации перемещения упругих элементов. 1 ОРабота муфты происходит следующимобразом.При работе двигателя ведущая полумуфта 3 передает крутящий момент на ведомуюполумуфту 1, взаимодействуя с подвижными15и неподвижными упругими элементами 5 и 6.В некоторый момент подачи топлива плунжером...

Номер патента: 660199

Опубликовано: 30.04.1979

Авторы: Гурьев, Дмитриев, Леднев, Чубаров, Шабанов

МПК: H03J 1/00

Метки: контуров, настройки, резонансных

...его входного сопротивления со стороны подкл(нСция рсзоЕансного контура 1 являются нелицсйньс см:(Ость, индуктивность и Отрицательное актиьчЕос сопротивление.Вносимое в контур 1 отрицательное активное сопротивление резко увеличивает его добротность ц частотная характеристика нелинейной колебательной системы, состоящей из настраиваемого резонансного котура 1 и радиочастотного блока 4, принимает вцд В, а амплитуда напряжения частоты )г на контурс 1 ОпрсДсляс с 51 точкой 6 характеристики В,Моменту увеличения добротности конту ра 1 ца выходе радиоЕастотного блока 4 210 1 г Г 30 35 40 4 д 50 55 0 ю сотвстствует НОложите;ы 1 ый Г 21 эямстричсский импульс, который через блок 5 управления и узел 2 управления прекращает настройку контура и...

Номер патента: 659793

Опубликовано: 30.04.1979

Авторы: Дмитриев, Ищук, Силантьев, Хромов

МПК: F04F 9/06

Метки: вакуумных, ловушка, насосов, охлаждаемая

...2 ц экрана 3 и, кроме того, на наружной поверхности экрана 3 выполнены кольцевые проточки 5.Мигрирующие пары масла из механического насоса сталкиваются с охлаждаемым экраном 3 и конденсируются на его наружной зубчатой поверхности, В результате разрыва масляной пленки происходит интенсивное образование капель и срыв этих капель с заостренной части зуба. Несконденсированные пары масла конденсируются ца зубчатой наружной поверхности охлаждгсмого усеченного конуса 2. Образовавшаяся капля срывается с заостренной части зуба на внутреннюю зубчатую коническую поверхность экрана 3. Мигрирующие пары рабочей жидкости паромасляного наедак Заказ 105014НГ 10 Госу Изд. а 273 Тирак 779 ПодписноственОГО комитс еа ССС 1 по делам зоорстси: и...

Номер патента: 659256

Опубликовано: 30.04.1979

Авторы: Дмитриев, Кандауров, Колпаков, Штыков

МПК: B21F 27/10

Метки: арматурных, каркасов, сварки

...на нес гайки 14 с приводом б механизма.Верхний конец каждой штанги снабжен роликами 15, кинсматичсскц взаимодсйстВующими посредством пОлОЙ цдпраВл 51 ю. щей 16 с рамой 1. Нижний конец штанги 7 жестко соедицсц черсз шарнирную муфту 17 с кареткой 3,Каждая верхняя направляющая 9 выполнена в виде Х-образного элемента, кинематически взаимодсйствуюцссго с консолью 10 посредством роликов 18.Кроме того, установка содержит контр- груз 19, соединенный с устройством 8 посредством троса 20 и блока 21, трансформатор 22, соединенный с устройством 8 посредством кабеля 23, ролики 24, закрепленные на каретке 3 и установленные в направляющих 4, приспособление 25 для соединения резьб гаек со штангой, в нижнем положении закрепленное ца направляющей...

Номер патента: 658736

Опубликовано: 25.04.1979

Авторы: Дмитриев, Ткач, Шеховцов

МПК: H03K 17/02

Метки: коммутатор

...со реле времени и и-т соединены со вход ми со ючены к источи ие входы которых ания, а выходы - к ответствующим п.проны элемент ИЛИ и инвераммным блокам, вв Изобретение ои телемеханикипрограммномоблокируюшихИзвестны коммжащие датчики, исподачи и реле времНедостатком эт ем выходы сигнализаторов соединень658736 КИПИ Заказ 2077/54 раж 1059 Подписное илиал ППП "Патент", жгород, ул, Проектн сигнал, в результате чего исчезает сигнал с выхода инвертора 3,Выходной импульс, поступающий с сигналиэатора 5, устанавливает соответствующий триггер 6 в единичное состояние, в результате чего открывается ключ 7 и подается питание на со. ответствующий программный блок 4, который в соответствии со значениями параметров объекта осуществляет...

Номер патента: 658542

Опубликовано: 25.04.1979

Авторы: Дмитриев, Матвеев, Петрова, Пиратовский

МПК: G05F 1/56

Метки: источник, питания, постоянного

...резисторы 13 и 14, точка соединения которых подсоединена к базе управляемого транзистора 5 и коллектор управляющего транзистора 9, коллектор транзисИ зо 33 ао 45 зо И 4тора 15 через резистор 16 подключен к базе транзистора 7, стабилизатор в филь 17, составной транзистор 18, база которого через стабилитрон 19, диоды 20 и 21 подсоединены к общей шине стабилизатора, точка соединения резистора 22 и конденсатора 23 подсоединена к базе составного транзистора 18.Стабилизатор работает следующим образом.Напряжение первичного источника питания подается одновременно на автогенератор 1, на базу управляемого транзистора 15 через резистор 13 и на нагрузку по цепи: диод 3, вторичная обмотка трансформатора 2, составной транзистор 18. Автогенератор 1...

Номер патента: 658063

Опубликовано: 25.04.1979

Авторы: Болондаев, Галиченко, Гехт, Дмитриев, Емельянов, Моськин, Тонконоженко, Феоктистов

МПК: B66B 5/20

Метки: ловитель, подъемника

...механизма. Ловительплавной Остановки состоит из корпуса 510, укрепленного на грузонесущем органе 2,В опорах 11 корпуса 10 размещена ось 12,выполненная с направляющими пазами, расположенными так,что ихнаправление перпендикулярно цилиндрической части оси 12. Эксцентрик 8с зубьями своими боковыми сторонамивыреза установлен в поперечных пазахоси 12, что обеспечивает возможностьего перемещения в направлении, пер- Ипендикулярном оси на величину Н(см. фиг. 2). На торце эксцентрикарасположена крышка 13, На оси 12 параллельно панам расположен стержень14, на котором с помощью гайки 15 закреплен деформируемый элемент, выполненный, например, н виде набора тарельчатых пружин 16. Направляющая мачты 1, по которой перемещается грузонесущий орган 2,...

Номер патента: 657892

Опубликовано: 25.04.1979

Авторы: Байков, Дмитриев, Фадеев

МПК: B21D 43/13

Метки: выдачи, поштучной

...связана с гидрозолотником 4,.а бесштоковая полость пневматическиЮ с пневмораспределителем 5. Гидрозолотник и пневмораспределительимеют выход в разделительный бачок ЬУправление гидрозолотником осуществляет фотореле 7. на штоке цилиндраИ 3 выполнен кулачок 8 для взаимодействия с конечным выключателем 9,Устройство работает следующимобразом.При вкл пневморЮ ля 5 возду ступая в657892 Формула изобретения Составитель Т.ГорбуноваРедактор Л.Народная Техред Н.Бабурка Корректор Е.ПаппЗаказ 1944/8 Тираж 1033 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Иосква ЖРаушская наб. д.4/5 Филиал ППП Патент, г.ужгород, ул.Проектная,4 полость поршневого цилиндра 3, вытесняет масло из штоковой полостичерез гидрозолотник...

Номер патента: 657887

Опубликовано: 25.04.1979

Авторы: Андреев, Глебов, Григорьев, Дмитриев, Юровецкий

МПК: B21D 3/16

Метки: винтов, гребных, лопастей, правки, судовых

...перемещаемые ходовыми винтами 13 от от.дельных электродвигателей 14 и ременных передач 15 Пля перемещения каретки предусмотрены:электродвигатель 16, ременная передача 17, ходовой винт 18 и гайка 19, Для подъема траверсывнутри стойки 4 имеется гидравлический плунжер 20 и упорный шарикоподшипник 21. Установка снабжена насосной станцией с насосом высокого давления и пультом управления 22, Для перемещения противовеса используют маховичок 23,а для зажима траверсы - откидной болт 24.Устройство работает следующим образом.Установив,и закрепив на траверсе 5 сменнуюпромежуточную шайбу 6 и подлежащую правкелопасть 7, их уравновешивают противовесом 9, передвигая его с помощью винта 8 и маховичка 23. Затем освобождают откидной болт 24, вклю....

Номер патента: 657874

Опубликовано: 25.04.1979

Авторы: Бессонов, Дмитриев, Мальцев, Субботин

МПК: B07B 1/40

Метки: разделения, сыпучего, фракции

...что, в свою очередь, увеличивает время проведения анализа,Цель изобретения - повышение эффективности рассева и удобства в работе.Это достигается тем, что интенсификатор фракционирования выполнен в виде корпуса со свободно установленным в нем бойком, причем корпус закреплен на прижимной пластине и выполнен с крышкой,На чертеже изображено устройство для разделения сыпучего материала на фракции, общий вид.Устройство состоит из кожуха 1, внутри которого расположен электромагнитный вибратор 2, опорной плиты 3, закрепленной на якоре вибратора, набора сит 4, узла крепления и натяжения 5, интенсификатора фракционирования 6, выполненного в виде закрепленного на прижимной пластине 7, корпуса 8 с крышкой, в котором свободно перемещается боек...

Номер патента: 657659

Опубликовано: 15.04.1979

Авторы: Григориади, Дмитриев, Коноплев

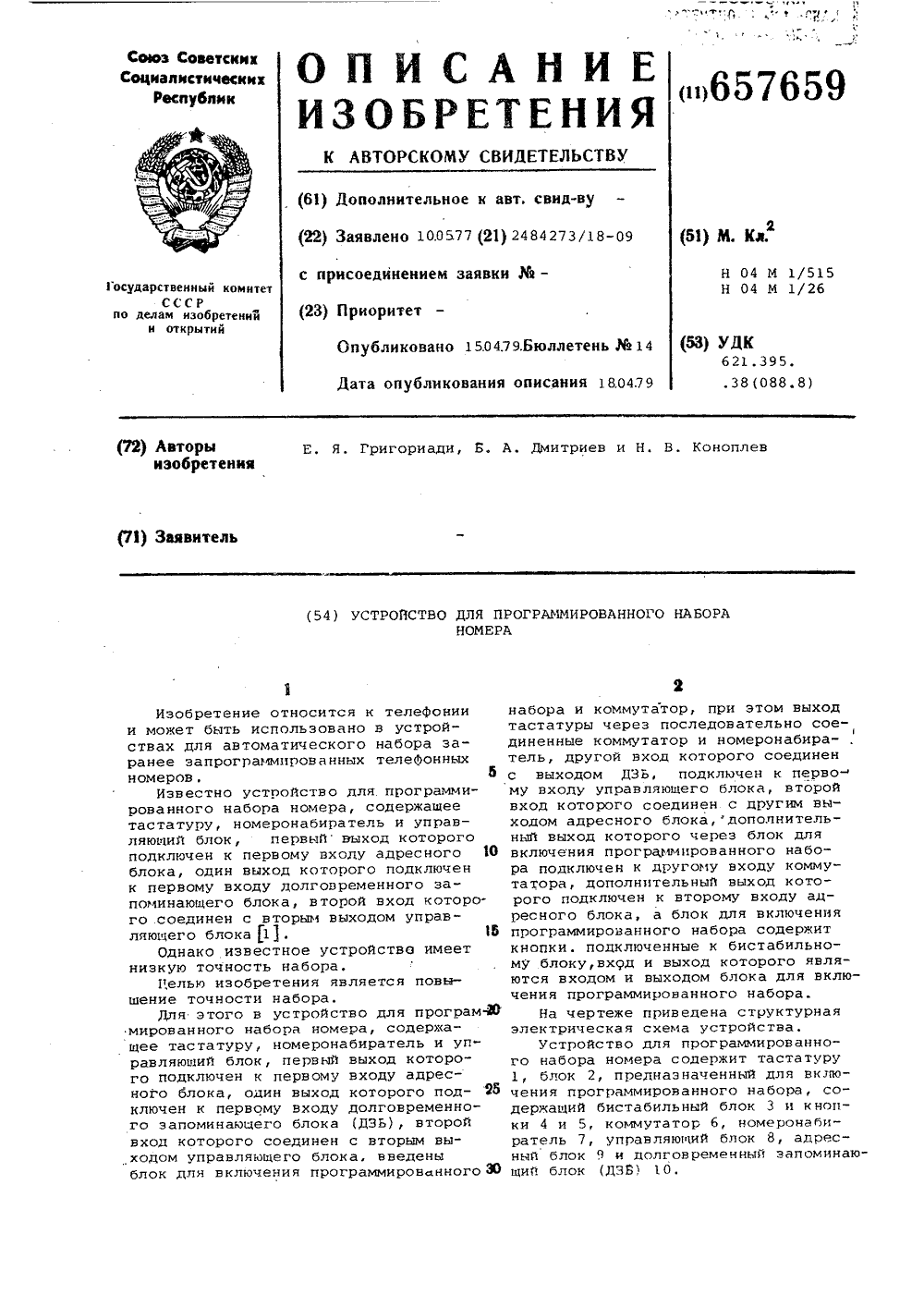

МПК: H04M 1/26, H04M 1/515

Метки: набора, номера, программированного

...вход адресного блока 9, который устанавливает на адресных входах ДЗЬ 10 адрес группы ячеек памяти, в которую будет производиться запись номера, Далее, по сигналу с адресного блока 9, управляющий блок 8 вырабатывает импульсы, с помощью которых в ДЗЬ 10 устанавливаются в начальное положение ячейки памяти выбранной группы. При этом перебор адресов устанавливаемых ячеек ДЗЬ 10 производится адресным блоком 9 по сигналам с блока 8, После установки всей группы ячеек памяти в начальное состояние блок 8 заканчивает свою работу. После этого адресный блок 9 вырабатывает сигнал сброса бистабильного блока 3. Начиная. со следующего нажатия, сигналы с тастатуры 1 через коммутатор б поступают на вход номеронабирателя 7, в то время как их прохождение на...

Номер патента: 657535

Опубликовано: 15.04.1979

Авторы: Бербер, Братковский, Дмитриев, Зверев

МПК: H02K 23/04

Метки: электрическая

...ч-.одве подшипниковые опоры расположены не Машина состоит из статора, включающего в себя щит 1 со втулкой 2, наружное ярмо 3, подшипниковый щпт 4, вцутренцсг ярмо 5 и постоянные магниты 6, и ротора, состоящего из полого якоря 7, цзоляццоцной прокладки 8, коллекторной втулки 9, опорной втулки 10 и вала 11. Машина имеет четыре подшипниковые опоры 12, 13, 14, 15. При этом подшипниковые опоры 12, И расположены не на щите, а непосредственно на внутреннем ярме 5 и место сочленения внутреннего ярма со статором (втулка 2) выполнено в виде неподвижного шарнирного соединения с шаровыми опорными поверхностями. Винты, соединяющие втулку 2 ц щит 1, затягиваются после сборки в последнюю очередь, в результате чего внутрсннее ярмо самоцентрируется...

Номер патента: 657139

Опубликовано: 15.04.1979

Авторы: Дмитриев, Кудрявцев, Мельников, Савельев

МПК: E04B 1/58

Метки: каркаса, оболочки, сетчатой, соединения, стержней, узел

...с соответствующим ему лучом узловой детали посредством шпильки,657139 фармила изобретения нсгавленной в отверстия, образованные в стержне и луче узловой детали, причем ось шпильки параллельна оси узловой детали.На фиг. 1 изображен узел соединения стержней,вид в плане; на фиг. 2 - сечение Л А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг, 1.Узел соединения стержней каркаса сетчатых оболочек состоит из узловой детали 1 звездообразной формы с несколькими лучами переменного профиля и стержней 2, присоединенных к лучам узловой детали 1 6 с помощью шпильки 3 и высокопрочных болтов 4.Узловая детальможет иметь несколько одинаковых лучей в зависимости от конст- руктивной схемы каркаса. Каждый луч имеет утонченную часть - шейку,...

Номер патента: 656817

Опубликовано: 15.04.1979

Авторы: Дмитриев, Панин, Сафелкин

МПК: B24B 35/00

Метки: доводки, конических, поверхностей

...расположении ихосей 1 1 .Цель изобретения - повышение производительности и качества доводки.Для э того относительное перемещениедетали производят по прямой, цаправлея 20ной под углом к оси притира, равным половине заданного угла конуса,Способ осуществляется слепукхпим образом (см. чертеж). Деталь 1 и притир 2 получают вращение от привода. Привод и передающие вращение элементы на схеме не указаны.Пружина 3 осуществляет в процессе доводки постоянный контакт конической поверхности детали 1 и притира 2, обеспечивая заданное удельное давление. Одновременно сообщают от кулачка 4 через направляющую 5, связанную с приспособлением 6, возвратно-поступательное движение детали 1 на некоторую величину е под углом образующей заданной конической...

Номер патента: 655088

Опубликовано: 30.03.1979

Авторы: Григориади, Дмитриев, Степенин, Шеремет

МПК: H04M 1/272

Метки: номеронабиратель, тастатурный

...в виде двоичногопараллельного четырехразрядного кода. За одно нажатие кнопки цифра, ей соответствующая, записывается только один раз, ее повторная запись запрещена блоком 2. В это время кодопреобразователь 4 отрабатывает начальную паузу. Если за время от работки начальной паузы абонент успеет набрать еще какое-то количество цифр, то коды, соответствующие цифрам нажатых кнопок, записываются вслед за кодом первой цифры друг за другом в порядке набора и хранятся в запоминающем блоке 3.После отработки начальной паузы кодо- преобразователь 4 посылает в блок 14 управления команду на организацию чтения. По этой команде блок управления формирует сдвиг информации в запоминающем блоке 3 до появления кода первой записанной цифры на позиции чтения,...

Номер патента: 654781

Опубликовано: 30.03.1979

Авторы: Дмитриев, Мамедов, Мулин

МПК: E04C 5/08

Метки: арматурный, напряженный, предварительно, элемент

...накладывают друг на друга так, чтобы сварные швы на концах обеих пар оставались на внешней стороне квадрата, образованного четырьмя стержнями. При этом поперечные выступы на одной паре стержней должны по возможности попадать во впадины между выступами на другой паре стержней, В таком положении обе пары стержней прихватываются между собой сварными швами длиной не более 3 см на том же расстоянии от торцов. Затем ооа конца пучка зафиксированных между собой стержней обрезают дисковой пилой для получения гладких торцовых поверхностей и обеспечения строго одинаковой длины всех стержней в пучке. На том конце пучка, где стержни прихвачены между собой сваркой, обрезку концов производят так, чтобы сварные швы оставались в будущем арматурном...

Номер патента: 458280

Опубликовано: 30.03.1979

Авторы: Дмитриев, Коган, Фридман

МПК: G01N 23/00

Метки: весовой, влажности, почво-грунтов, радиоактивности

...достигнуто путем перехода от опорных измерений влажности почв к опорным измерениям весовых концентраций радиоактивных элементов в сухом скелете почвогрунтов Я. Пространственные и, особенно, временные колебания Я для естественных радиоактивных элементов существенно слабее, чем для весовой влажности почв. Важным планетарным свойством почв является сильная связь их естественной радиоактивности с типом почвы, ее механическим составом и т. д. Использование указанных закономерностей позволит резко уменьшить густоту опорных пунктов, необходимую для точного определения влажности почво-грунтов по их радиоактивности. При этом высокая производительность у-измерений будет реализована полностью,Для того чтобы получить соотношение для определения по...

Номер патента: 652707

Опубликовано: 15.03.1979

Авторы: Веденеев, Горохов, Дмитриев

МПК: H03K 17/78

Метки: аналоговый, оптоэлектронный, переключатель

...аналоговый переключатель, содержащий полевой транзистор, цепи управления, второй полевой транзистор, истоки и подложки полевых транзисторов объединЕны с :,ь т65270 формула изобретения 12 Составитель Г.КутнийТ.Янова Техред З,фанта Корректор И.КовальчуШ М ю ев аиешее едак Заказ 1077/54 Тираж 1059 ПодписноеИИПИ Государственного комитета СССРпо делам изобретений и открытийква, Ж, Раушская наб., д.4/5 13035, М Филиал ППП Патент, г,ужгород, ул.Проектная,3эисторы 12 и 13, дополнительныйтранзистор ббратной проводимости14 и нагрузку 15Устройство работает следующим образом.До подачи управляющего импульсасветодиоды 4 и 5 обесточены, не 5освещают фотодиоды, в то время какчерез светодиоды 6 и .7 протекаетток, фотодиоды 10 и 11 освещены и...

Номер патента: 652122

Опубликовано: 15.03.1979

Авторы: Дмитриев, Карпунин, Михеев, Смирнов

МПК: C02F 1/58, G05D 27/00

Метки: вод, процесса, реагентной, сточных, цианосодержащих

...что ный электрод датчика дополнительн ионоселективной мембраной, аФормула изобретения Устройство для автоматического регулирования процесса реагенгной очистки циансодержащих сточных вод, состоящее из проточного смесителя-реактора и взаимосвязанных датчика концентрации цианидов с индикаторным и сравнительным электродами, преобразователя, регулятора и дозатора реагента, отличающееся тем, что, с целью 25 повышения качества регулирования процесса очистки, расширения области применения устройства и сокращения расхода реагента, индикаторный электрод датчика дополнительно снабжен ионоселективной мембраной, а дозатор - элементом обратной связи, соединенным со входом регулятора,Источники информации, принятые во внимание при экспертизе1, Карпунин...
