Формирователь импульсов

Номер патента: 365821

Авторы: Дмитриев, Зеленский

ZIP архив

Текст

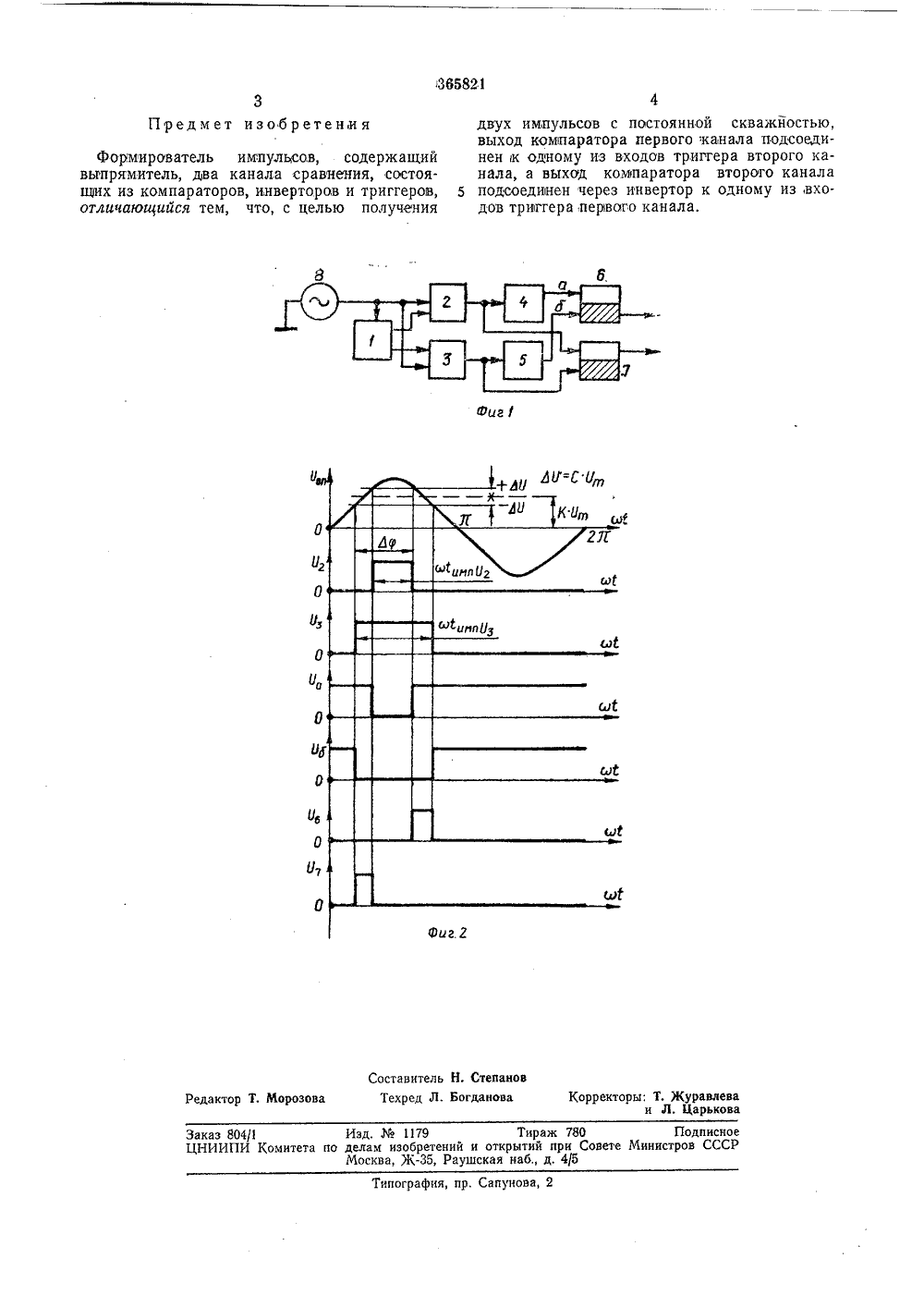

О П И С А Н И Е 365821ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства031 с 5/ОО Заявлено 13.1 Ъ.1970 ( 1426698/26-9)с присоединением заявкиПриоритетОпубликовано 081973. Бюллетень6 М. Комитет по делам изобретений и открытий при Совете Министров СССР.372.54(088,8) Я Описания 0911 1973 та опубликова Авторыизобретения С. Дмитриев и А. В. Зеленский уйбышевский институт им, В. В. йбышей аявите ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в радио и электроизмерительных устройствах.Известен формирователь импульсов, содержащий выпрямитель, два канала сравнения, состоящих из компараторов, инверторов и триггеров.Однако формирователь имеет скважность, меняющуюся с изменением частоты.С целью получения двух импульсов с постояиной скважностью в предлагаемом формирователе выход компаратора первого канала подсоединен к одному из входов триггера второго канала, а выход компаратора второго канала подсоединен через инвертор кодному из входов триггера первого канала.На фиг, 1 приведена блок-схема предлагаемого формирователя; на фиг. 2 - диаграмма напряжений.Устройство состоит из выпрямителя 1 с фильтром и делителями на выходах, позволяющим,получать, выходные постоянные напряжения с величинами, пропорциональнымй амплитуде входного переменного напряжения. К выходам выпрямителя подключены два компаратора 2 и 8, к выходам которых подключены два инвертора 4 и б и два симметричных триггера б и 7, причем выходы инверторов 4 и 5 соединены со входами триггеров б и 7. Входное напряжение с генератора 8 поступает на входы выпрямителя 1 и компараторов2 и 8, на:последние кроме переменного подаются еще два постоянных напряжения с выходов выпрямителя 1: на компаратор 2 подается 0=2 - КБт + С//т - (К+ С) От а на компаратор д - /:з = (К - С) /,На выходе компаратора 2 снимается импульс напряжения О, а на выходе компарато 10 ра 8 - Уе. Этими импульсами управляетсятриггер 7, на выходе которого получаем импульс напряжения //7. Триггер б управляетсяинвертированными импульсами Си с/о, а навыходе его снимается импульс напряжения15 У 6. Величина фазового сдвига между, выходными импульсами регулируется с помощьювыходных делителей выпрямителя 1: Клем, =" 77а для импульса С 6 имеема 1 ш= 2 агс соз (К - С)25 т/зи фазовый сдвиг между фронтами импульсов1/6 и У 7 равен л".= агс соз (К+С) + агз соз (К - С) = /(К,С)Фиг / Составитель Н, Степано ог нова едактор Т, Морозова Техред Л. Б да Корректоры; Т. Журавлеваи Л, Царьков Заказ 804/ Изд. Ж 1179 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская иаб., д. 415 ография, пр. Сапунова, 2 формирователь импульсов, содержащий вьгпрямитель, два канала сравнения, состоя 1 цих из компараторов, инверторов и триггеров, отличающийся тем, что, с целью получения 4двух импульсов с постоянной скважйостью, выход компаратора первого канала подсоединен к одному из входов триггера второго канала, а выход компаратора второго канала 5 подсоединен через инвертор к одному из входов триггера первого канала.
