Дмитриев
Планетарная винтовая передача качения
Номер патента: 739289
Опубликовано: 05.06.1980
Авторы: Алексеев, Дмитриев, Козырев
МПК: F16H 1/34
Метки: винтовая, качения, передача, планетарная
...работает следующим образом.При вращении центрального ролика 2 ролики-сателлиты 4 совершают планетарное движение и катятся по резьбовой поверх ф ности центрального ролика 2 и неподвижным резьбовым поверхностям опорных гаек 7 и 8. Так как угол подъема резьбы центрального ролика 2 равен по величине и противоположен по направлению углу подъема резьбы роликов-сателлитов 4, который равен по15 величине и направлению углу подъема резьбы опорных гаек 7 и 8, то ролики-сателлиты при качении не имеют осевого перемещения относительно центрального ролика 2 и опорных гаек 7 и 8. Если ходовая гайка 6 и 2 е опорные гайки 7 и 8 закреплены, то при качении роликов-сателлитов 4 по резьбе ходовой гайки 6 последняя получает осевое перемещение. Зубчатые...
Рабочий орган роторного экскаватора
Номер патента: 739193
Опубликовано: 05.06.1980
Авторы: Дмитриев, Капусткин, Попов
МПК: E02F 5/08
Метки: орган, рабочий, роторного, экскаватора
...на фиг. 3 - рабочий орган, вид сбоку.Рабочий орган роторного экскаватора включает приводной вал 1, ротор 2, имею щий форму усеченного конуса. На большем основании ротора 2 установлены выбрасывающие грунт лопасти 3. На конической поверхности ротора, на его меньшем основа нии и выбрасывающих лопастях, установлены режущие элементы 4 в виде сменных тарельчатьх ножей. Ротор 2, приводимый в действие от механического привода 5, выполнен с групповыми камерами 6, которые образованы соединяющими кольца ротора поперечными перегородками.Между грунтовыми камерами 6 установлены дополнительные выбрасывающие грунт лопасти. Лопасти 3 образуют на больш м основании ротора чередующиеся пары. При этом одна из лопастей каждой пары установлена в...
Вакуумный захват
Номер патента: 738980
Опубликовано: 05.06.1980
Авторы: Дмитриев, Фадеев
МПК: B66C 1/02
...изображен преый захват, разрез 3; ойство содержит пневмоцилиндреленный поршнем 2 на верхнюююю камеры, и шток 3, на концео закреплен эластичный присосоке 3 выполнена полость, в ко0 фПрерлакенный вакуумный захват позволяет кроме захватывании и транспортирования деталей осуществлять последующую их укладку на другую позициюдля дальнеВпей обработки от одного источника сжатого воздуха. Кроме того, врезультате использования подпружиненЙого поршня для создания вакуума в присосе снижен расход сжатого воздуха иполностью исключен шум, создаваемыйструей сжатого воздуха при создании вакуума в присосах.Формула изобретенияВакуумный захват, содержащий соединенный .с источником сжатого воздухапневмоцилиндр, разделенный поршнем наверхнюю"...
Гидравлический привод шлифовальнополировального станка
Номер патента: 738850
Опубликовано: 05.06.1980
Авторы: Айзенберг, Дмитриев, Калинин, Карчевский, Коршенбойм, Поволоцкий, Федоров, Фликоп
МПК: B24B 47/22
Метки: гидравлический, привод, станка, шлифовальнополировального
...14 и 15 прижимачереззолотник 19 управления. В линии связинасос 20 - поршневые полости гидроцилиндров 14 и 1 5 установлен демпфер21 и напорный золотник 22, связанныйсо сливом. В линии связи насос 20 -штоковые полости гидроцилиндров 14 и15 установлен трубопровод 23 с предохранительным клапаном 24 обеспечивающий подпитку в этих полостях. В то жевремя штоковые полости одновременносвязаны с баком через напорный золотник 25. 50 4Напорный золотник 22 (регулятордавления) обеспечивает регулировку давления в поршневых полостях гидроцилиндров прижима. Напорный золотник 25(подпорный клапан) - поддерживает минимальное давление в штоковых полостях,необходимое для подъема инструмента 6.йемпфер 21 исключает падение давления в штоковых...
Способ электрошлакового переплава
Номер патента: 439184
Опубликовано: 30.05.1980
Авторы: Баглай, Бондаренко, Дмитриев, Медовар, Мохнач, Ус
МПК: C21C 5/56
Метки: переплава, электрошлакового
...печи ЭШП по току (программирование тока, изменение межэлектродного промежутка вследствие расхода части шлака на образование гарнисажа, наличие конусности кристаллизатора и т, п.) изменяется радиальная составляющая тока электрода в шлаковой ванне, что согласно приведенному уравнению изменяет объемную пондеромоторную силу при постоянной индукции соленоида.Вследствие этого интенсивность воздействия РМП на расплав различна по высоте слитка и структура металла неоднородна, что значительно снижает эффективность процесса ЭШП с введением РМП.С целью стабилизации механического воздействия на фронт кристаллизации слитка439184 Формула изобретения Составитель В, Баглай Редактор Е.Месропова Техред К. Шуфрич Корректор Е. Папп Заказ 2868142 Тираж...
Фильтровальный материал
Номер патента: 736994
Опубликовано: 30.05.1980
Авторы: Воронцова, Дмитриев, Коньков, Мягкова, Назаров, Решидов, Чеснокова, Чмырев
МПК: B01D 39/00
Метки: материал, фильтровальный
...не более, С Линейнаяплотностьволокна,текс Поверхностнай плотность по лотна, г мВоздухопроницаемость,дм/мф с Сопротивление фильтра мм вод,ст,Срок службы,месяцСостав Предлагаемый1 Полиоксидиазольное волокно400 0,333 280 350 100 12 Полипропиленовое волокно Металлическое волокно2 Полпоксидиазольное волокно Полипроппленовое волокно Металлическое волокно345 280 0,333 400 100 12 3 Полиоксидиазольное волокноПолипропиленовое волокно.18Металлическое волокно380 0,333 280 370 90 10 - 12 4 Полиоксидиазольное волокноПолипропиленовое волокно Металлическое350 в 3 350 в 4 0,333 280 70 - 100 10 - 12 5 Полиоксидиазольное волокноПолипропиленовое волокно Металлическое320 - 380 90 - 150 0,333 280 390 9,5 - 11 Известный 630 0,33 - 0,714 115 1 Полотно...
Установка для электрошлакового переплава
Номер патента: 422281
Опубликовано: 25.05.1980
Авторы: Баглай, Бондаренко, Дмитриев, Медовар, Мохнач, Ус
МПК: C21C 5/56
Метки: переплава, электрошлакового
...в блок задания и управления,где сравнивается с заданным напряже нием, пропорциональным объемной пондеромоторной силе Р : разность этихнапряжений изменяет угол зажиганиятиристоров, т,е, ток соленоида, такимобразом, чтобы произведение тоКасоленоида на радиальную составляющуютока в шлаковой ванне оставалось равным заданному в блоке задания иуправления.На чертеже представлена схемапредлагаемой установки ЭШП.Установка содержит печь 1 для ЭШП,печной трансформатор 2, подвижныйотносительно слитка кристаллизатор 3,двухсекционный соленоид 4, двухканальный тиристорный прерыватель 5,бесконтактное реле б времени, блок 7задания и управления тиристорамипрерывателя, токовый проводник .8между кристаллиэатором и поддоном,трансформатор 9 тока на...
Арматурный предварительно-напряженный элемент
Номер патента: 735726
Опубликовано: 25.05.1980
Авторы: Дмитриев, Исмайлов, Мамедов, Мулин, Талышинский, Таривердиев
МПК: E04C 5/08
Метки: арматурный, предварительно-напряженный, элемент
...с тремя стержнями и тремя проволоками; на фиг. 4 - то же, вариант с четырьмя стержнями и ыгырьмя проволоками; на фиг. 5 показан анкер для реГулирования усилий натяжения 20 проволок; на фиг, 6 дано сечение Б-Б на фиг. 5; на фиг. 7 - анкер для спуска натяхсения проволок; на фиг. 8 - сечение В-В на фиг. 7.Арматурный элемент содержит растянутые высокопрочные проволоки 1 с изолирующими оболочками 2, сжатые высокопрочные стержни, 3, замкнутые хомуты 4 и анкеры 5 и 6 по концам. Растянутые проволоки 1 расположены вплотную З 0 друг к другу но всей длине и имеют изолирующие ободочки 2 из тонкого слоя материала, способного обеспечить проскальзывание растянутых проволок в бе.тоне при"спуске натяжения. 35 Сборка и предварительное напряжение...
Грузозахватное устройство
Номер патента: 735551
Опубликовано: 25.05.1980
Авторы: Дмитриев, Злотников, Колягин, Лебедев, Матвеев
МПК: B66C 1/28
Метки: грузозахватное
...тягами б,В корпусе 4 выполнено коническое отверстие 7,2 О Траверса жестко закреплена нанижней части грузоподъемного устройства, например манипулятора 8. Корпусимеет вырез 9 для обеспечения захвата изделия различной формы и размеров.Рычаги 5 закреплены на корпусеосями 10 и на одном конце имеютрифленые губки, а на другом - кулачки, между которыми заводятся зак 30линивающие сухари 11. Для удержа-ни) сухарей 11 ММГлу кулачкамй предусмотрены пружины 12 с направляющими 13 связующими осями 14 и "рукоятками 15, Кроме того, рычаги 5имеют пазы 16, череэ которые"нрбПУцены оси 17,Устройство работает следующимобразом.Для захвата груза штоки цилиндроввыдвигаются вниз. Корпус 4 подсобственным весом опускается вниз, имежду коническими поверхностями...
Универсальный шарнир
Номер патента: 734447
Опубликовано: 15.05.1980
Авторы: Андронов, Дмитриев, Кондрахов
МПК: F16D 3/24
Метки: универсальный, шарнир
...30прямые продольные пазы 6. На боковыхповерхностях 7 пазов выполнены полуцилиндрические канавки 8, Для удобстваизготовления канавки могут быть выполнены на отдельных щеках с последующим З 5жестким закреплением их в пазах головки. Полуцилиндрические канавки выпол.нены вдоль пазов по дуге окружности.Таких эквидистантно расположенных канавок на каждой поверхности может быть 40несколько. Головка может быть изготовлена заодно с валом, жестко крепитьсяк нему или соединяться посредствомшлицев..В пазах установлены смонтированные 45на шипах 9 обоймы через ролики 10поворотные вкладыши, на боковых поверхностях крторых также выполнены продольные полуцилиндрические канавки11, образующие с такими же канавками 50в пазах головки цилиндрические...
Устройство для подачи изделий в зону обработки
Номер патента: 733962
Опубликовано: 15.05.1980
Авторы: Баенский, Гандельсман, Дмитриев
МПК: B23Q 7/02
...связан с диском 1 посредством зубчатых зацеплений 7, 8, и 9,10, причем зубчатый венец 10 выполнен заодно целое с диском 1. При этом ось (5вращения ротора 5 расположена под Углом к торцу диска 1. Тот же угол образует дно каждого паза ротора сплоскостью, перпендикулярной оси вращения ротора. Ротор 5 содержит. неподвижный вал 11, на котором закрепленкопир 12, К копиру 12 поджимаютсяролики 13 с помощью пружин 14. На роликах 13 закреплены качающиеся толкатели 15, входящие в пазы 6 роторл. Для предохранения от выпадания:изделий из пазов ротора служит обечайка 16,Питатель 4 расположен таким образом, что его выходное отверстиеЗОсовмещается с соответствующим пазомротора при его вращении.Передаточное отношение зубчатыхзацеплений 7,8 и 9,10...
Способ контроля заполнения мельниц, измельчающими телами и измельчаемым материалом
Номер патента: 733730
Опубликовано: 15.05.1980
Авторы: Андреев, Дикинов, Дмитриев, Ковин, Кузнецов, Кумехов, Несмелов, Пустовалов, Трушин, Узлов, Ярмизин
МПК: B02C 25/00
Метки: заполнения, измельчаемым, измельчающими, материалом, мельниц, телами
...линия сообщается с датчиком 8 давления масла, выход которого подключен к вторичному прибору9, Как показано на фиг,1, импульсная линия проведена в сечении А-Аповернутом на угол по направлениювращения мельницы от линии действиянагрузки . Это позволяет обеспечитьмаксимальную чувствительность измерения параметров, поскольку н этомсечении давление масла максимально,Блок синхронизации 10 предназначендля обеспечения регистрации давления масла всегда при одном и томже положении цапфы 3 относительноподшипника 1, Это достигается тем,что в сетевую цепь реверсивного ,двигателя вторичного прибора 9 введен контакт блока синхронизации 10,который замыкается на непродолжительное время один раз эа полныйоборот мельницы Период разомкнутогосостояния...
Устройство для измерения флуктуаций частоты сверхвысокочастотного диапазона
Номер патента: 732758
Опубликовано: 05.05.1980
Авторы: Бобрышев, Дмитриев, Пренцлау
МПК: G01R 23/04
Метки: диапазона, сверхвысокочастотного, флуктуаций, частоты
...40система, состоящая из смесителя 2,усилителя 5, амплитудного модулятора3 и резонатора 4 самовозбудится,генерируя сигнал промежуточной частотыМ . При этом возможны четыреслучая настройки резонатора 4; наверхнюю боковую от верхней боковойоднополосного модулятора 11 (фиг.2 а)и нижнюю боковую от верхней боковой(Фиг,2 г), а также на нижнюю боковуюот нижней боковой однополосного50модулятора 11 (фиг.2 д) и верхнююбоковую от нижней боковой однополосногсг модулятора 11 (фиг.2 е). Используяпри)цип переноса Фаз в элементахустфойства, а также условия баланса 55фаэ в"системе с самовоэбуждением,состоящей из смесителя 2, усилителя 5, амплитудного модулятора 3и резонатора 4, уравнение, характеризующее сложение нестабильности щ 0частоты в...
Карборансодержащие алифатические нитрилы как промежуточный продукт в синтезе карборанилпропионовой кислоты
Номер патента: 732267
Опубликовано: 05.05.1980
Авторы: Дмитриев, Захаркин, Зурлова, Калинин, Панкратов, Сергеев
МПК: C07F 5/02
Метки: алифатические, карборанилпропионовой, карборансодержащие, кислоты, нитрилы, продукт, промежуточный, синтезе
...ди (цианэтил) -о-карборана (т .пл. 224-225 С) .1-цианэтил-о-карборанМолекулярная масса 197 (массспектрометрически)Найдено, : С 31,80; Н 7,46;В 54,55; И 7,12.СН,. ВВычислено, : С 30,47; Н 7,61;35 В 54,82; И 7,11,Молекулярная масса 197. ИК-спектр:(60) 1,2-ди(цианэтил)-о-карборана, 55 идентичные продуктам по примеру 1,П р и м е р 3, 1-Цианэтил-о-карборан и 1,2-ди(цианэтил)-о-карборан.Аналогично примеру 1 из 5 г ф 0 (0,035 моль) о-карборана в 40 мппиридина и 8,7 мл акрилонитрила получают 0,7 г 1-цианэтил-о-карборанаи 3,6 г (45) 1,2-ди(цианэтил)-о-карборана, идентичные продуктам 65 по примеру 1, 732267П р и м е р 4. 1-Циа этил- о-карборан и 1,2-ди(цианэтил) -о-карборан,Раствор 5 г (0,035 моль) о-карборана в 20 мл ацетонитрила, 17,4...
Модель катамарана для определения внешних сил воздействия
Номер патента: 732163
Опубликовано: 05.05.1980
Авторы: Дмитриев, Крупицкий, Мерецкий
МПК: B63B 9/00
Метки: внешних, воздействия, катамарана, модель, сил
...3 - то же, продольное сечение.Модель катамарана,содержит секции корпусов 1, жестко связанные при помощи тензочувствительных кронштейнов 2 с продольным тензочувствительным соединительным мостом 3. С помощью тензочувствительных стоек 4 элементы 5 днищевой обшивки закреплены на соединительном мосту 3. Элементы 5 и корпуса 1 соединены гибкой водонепроницаемой тканью 6. На кронштейнах 2, мосту 3, стойках 4 установлены тензочувствительные элементы 7,Модель катамарана работает следующим образом.Внешние нагрузки, действующие на секции корпусов 1, фиксируются элементами 7 кронштейнов 2 и моста 3, характеризуя соответственно поперечный изгиб моста и продольный изгиб и кручение модели в целом. Внешние нагрузки, действующие непосредственно на...
Способ оперативного лечения послеожоговых деформаций грудных желез
Номер патента: 731960
Опубликовано: 05.05.1980
Авторы: Дмитриев, Пахомов
МПК: A61B 17/00
Метки: грудных, деформаций, желез, лечения, оперативного, послеожоговых
...со здоровойжелезой, где ее подвешивают кетгутовыми швами,Для замещения дефекта на нижнемполюсе железы иэ рубцовой ткани, примыкающей к дефекту, выкраивают два языкообразных кожно-подкожных лоскута,длина которых соответствует половинедлины дефекта грудной железы по периметру ее основания, а ширина - длине3 731 кривой по сфере грудной железы от верхнего края раны, близлежащего к соску и ареоле, до нижнего края раны по периметру основания железы. Лоскуты мобилизуют, поворачивая один навстречу другому, и сшивают на нижнем полюсе железы. Рану под лоскутами замещают расщепленным дерматомным трансплантатом. Способ оперативного лечения после- ожоговых деформаций грудных желез осуществляют при тяжелых обширных деформациях грудных желез и...
Широтно-импульсный модулятор
Номер патента: 731574
Опубликовано: 30.04.1980
Авторы: Глазенко, Дмитриев, Игнатченко, Пискарев
МПК: H03K 7/08
Метки: модулятор, широтно-импульсный
...его выходе б появляется импульс У соответствующий началу временного интервала, Импульсы У следуют с периодом повторения Т = Т, 2", где Т, - период следования тактовых импульсов генератора 1; М - число разрядов счетчика 3. Преобразователь 2 преобразует входной сигнал У(1) переменной величины и знака в двоичный параллельный У-разрядный код. Дополнительный У+1-разряд преобразователя несет информацию о знаке входного сигнала У(1). С выходов преобразователя 2 кодовая комбинация поступает на входы накапливающего сумматора 4, состоящего из собственно У+1-разрядного сумматора и блока памяти из 0+1 разрядов, Разряд У+1 в накапливающем сумматоре 4 является знаковым. Накапливающий сумматор 4 производит интегрирование цифрового сигнала, поступающего...
Устройство для измерения коэффициента теплопроводности твердых тел
Номер патента: 731365
Опубликовано: 30.04.1980
Авторы: Бучнев, Дмитриев, Смыслов
МПК: G01N 25/18
Метки: коэффициента, твердых, тел, теплопроводности
...СССРоткрытийя наб., д. 4/5 пография, пр. Сапунов Расположение элементов представлено на чертеже.В средней части зонда 1 расположены нагревательный элемент 2, выполненный из материала с минимальным температурным коэффициентом электросопротивления, например, из константана, и датчик (датчнки) температуры 3. Питание нагревателя осуществляется от источника стабилизированного напряжения 4, а измерение температуры - с помощью измерителя температуры 5 потенциометра, измерительного моста. Нижняя часть зонда 6 представляет собой упругий элемент, который под действием веса массивной верхней части зонда принимает форму поверхности испытуемого материала .Для измерения коэффициента теплопроводности зонд устанавливается на испытуемом...
Дегазатор вакуумный
Номер патента: 730951
Опубликовано: 30.04.1980
Авторы: Выдра, Дмитриев, Цеподай
МПК: B01D 19/00, E21B 21/06
...предлагаемоеустройство,Дегазатор состоит из дегазвционнойкамеры 1, вакуумнасоса 2, сливных камер 3, 4, приемного клапана 5, приемных 6, 7 и выкидных 8, 9 клапанов сливных камер, оси поворота камер 10 дыхательных клапанов 11, 12 и ограничителей поворота 13, 14.Дегазвтор работает следующим образом.При запуске вакуумнасосв 2 приемныйклвлан 5 закрыт, один приемный клапан6 сливной камеры 3 закрыт, другой 7 -открыт, один дыхательный клапан 11 открыт, другой 12 - закрыт, РаботающийВакуумнасос создает в дегазационной камере 1 заданный режимом дегазации вакуум, при котором приемный клапан 5 от3 7309крывается и буровой раствор под действием атмосферного давления поступает вдегазационную камеру, растекаясь по дегазационным решеткам и стекая в...
Композиция для прессматериала
Номер патента: 730763
Опубликовано: 30.04.1980
Авторы: Абдурашидов, Анкундинов, Дмитриев, Истратов, Попов, Равлусевич, Усолова, Федотова, Шаронов
МПК: C08L 83/04
Метки: композиция, прессматериала
...пресс-мате риал может быть изготовлен по любой другой технологии изготовления стекловолокнитов.Свойства предлагаемого пресс-материалаи известного приведены в табл. 2. Рецептуры Компоненты 1 П ПолиметилсилсесквиоксанЦиклогексанонКаолинОкись железа 35 1 О 30 15 Стеарат кальцияСтеарат цинкаСтекловолокно Остальное Таблица 2 Предлагаемая композиция по рецептурамПо Показатели прототипу П 1 П 165 160 Разрушающее напряжение при статическом изгибе, Мн/м 2Ударная вязкость, кДжи Электрическая прочность, МВи Удельное объемное электрическое сопротивление, Ом иТекучесть по Рашигу, мм Срок хранения пресс-материала, месяцы 170 160 95 100 100 14 4,3 1015% 8,3 100 100 100 ф Коэффициент искростойкости образцов материалов, расположенных на расстоя....
Устройство для полирования деталей
Номер патента: 730546
Опубликовано: 30.04.1980
Автор: Дмитриев
МПК: B24B 17/02
Метки: полирования
...устранения колебаний планшайбы и исключение дополнительных нагрузок на приводной механизм,Для этого известное устройство для полирования деталей прямоугольной формы, содержащее инструментальную головку с полировальным кругом, копирную зубчатую планшайбу, взаимодействующую с двумя укрепленными на станине направляющими роликами и смонтированную на оси, которая укреплена на двухзвенном рычажном шарнире, подвижном в плоскости врашения планшайбы, снабжено механизмом фиксации планшайбы в момент касания ее обоих направляющих роликов при переходе от криволинейного движения в прямолинейное, выполненным в виде подпружиненной защелки с зубом, а планшайба на прямых участках имеет сквозные прямолинейные пазы со скошенными гранями, служащими для...
Эвольвентное сопло
Номер патента: 730373
Опубликовано: 30.04.1980
Авторы: Галустов, Дмитриев, Ломтев
МПК: B05B 7/10
Метки: сопло, эвольвентное
...сопло работает следуюцимобразом. 1 ОЖидкость подается во входной патрубок1 и через входное сопло 4 в виде струи попадает в камерусмешения вкладыша 5,отверстие которой равно диаметру струи,при этом жидкость эжектирует газ через 15щелевые каналы 9 в боковой поверхностивходного патрубка 1.Для увеличения количества эжектируемого газа во входное сопло 1 можно поместить винтовой вкладыш 5, однако при 20этом снизится давление в камере 2 закручивания.В камере 7 смешения происходит перемешивание жидкости и эжектированного газа,а в диффузоре 8 - повышение давления 25жидкости, При этом газ частично растворяется, а нерастворившиеся пузырьки сжимаются до давления жидкости. Далее смесьжидкости и газа подается в камеру 2 закручивания, где она...
Аудиторный тренажер по управлению курсом судна
Номер патента: 555733
Опубликовано: 30.04.1980
Авторы: Дмитриев, Чирков
МПК: G09B 9/06
Метки: аудиторный, курсом, судна, тренажер, управлению
...ления воз мущРедак 474 Подписнокомитета СССРткрытийя наб., д. 4/5,пр, Сапунова, 2 ип огра разования нерегулярных возмущений, вход которого соединен с выходом блока нерегулярных возмущений, а выход подключен к входу следящей системы угла курса.На чертеже представлена блок-схема предлагаемого аудиторного тренажера по управлению курсом судна, который содержит пост 1 управления рулем, динамическую модель 2 рулевого механизма, счетно- решающий блок 3, следящую систему 4 угла курса, датчик 5 гирокомпаса, информационную модель 6, пульт 7 управления тренажером, блок 8 нерегулярных возмущений, блок 9 нелинейного преобразования нерегулярных возмущений, блок 10 автоматической оценки.Аудиторный тренажер работает следующим образом.Обучаемый,...
Установка для приготовления грубых кормов
Номер патента: 728829
Опубликовано: 25.04.1980
Авторы: Дмитриев, Пфафф, Рябов, Свидерский
МПК: A23N 17/00
Метки: грубых, кормов, приготовления
...рубашкой, связанной с полостью для теплоносителя,На чертеже схематично изображенаустановка для приготовления грубыхкормов, общий вид.Установка включает загрузочный 15 бункер 1, камеру для обработки, выполненную в виде цилиндров 2 и 3,установленных друг в друге с образованием между ними полости 4 длятеплоносителя, и,поршень 5, разме щенный во внутреннем цилиндре 2.Последний выполнен перфорированным,а внешний цилиндр 3 имеет пароподводящий патрубок б, при этом загрузочный бункер 1 снабжен паровой ру башкой 7, связанной посредством трубопровода 8 с полостью 4 для теплоносителя.При работе .установки грубый корм,728829 Составитель А, НефедовРедактор П, Горькова Техред Н.Ковалева Корректор Я, Вигула Заказ 1829/5 Тираж 569 Подписное...
Оросительная система
Номер патента: 728790
Опубликовано: 25.04.1980
Авторы: Дмитриев, Лаванов
МПК: A01G 25/02
Метки: оросительная
...наполняя ее, По мере н полнения поплавковой камеры 11 попла вок 13 поднимается и запорный клапан 14 перекрывает поступление воды из н порного водовода 1 в трубопровод-орос 1 тель 3. Воздух из верхней части попла ковой камеры удаляется через отверсти 16, и водосбросное отверстие 17 совм щается с водосбросным каналом 15. В соединительном патрубке 2 происходит сброс давления, т,е, дается команда-им пульс на опорожнение отсеков трубопро вода-оросителя 3, а часть воды в объе равном объему одного клапана 5, вытес 728 90ен- цяется иэ соединительцо о петрубке 2 че- / рез водосбросной кацел 15 ц водосбросс цое отверстие 17 в атмосферу. Г 1 од действием разницы между девлециями в первом отсеке 7 ц патрубке 2, а также силы пружины 6, клапан 5...
Устройство для питания нагрузки
Номер патента: 729771
Опубликовано: 25.04.1980
Авторы: Дмитриев, Кириченко, Узнародов
МПК: H02M 3/135
...подключен к коллектору основного, а база соединена непосредственно с другим выводом стабилитрона.На чертеже изображена принципиальная схема устройства.Устройство содержит основной 1 идополнительный 2 транзисторы, Эмиттер дополнительного транзистора соединен через резистор 3 с одним выводом аккумуляторной батареи 4, а его база - со ст .билитроном 5.Устройство работает следующим об разом. Если напряжение аккумуляторнойбатареи превышает напряжение стабилизации стабилитрона 5, открывает-20 ся дополнительный транзистор 2, иустройство работает как обычный стабилизатор напряжения с последовательно включенным транзистором,Если напряжение на аккумуляторной25 батарее станет ниже напряжения ста"билизации стабилитрона 5, транзисторы 1 и 2...
Способ сборки герметичного прибора
Номер патента: 729646
Опубликовано: 25.04.1980
Авторы: Алесковский, Баронова, Дмитриев, Долгова, Кольцов, Малыгин, Орлов, Селиверстов
МПК: G12B 9/02
Метки: герметичного, прибора, сборки
...- по серийной технологии. Герметичный контей 2 о нер с адсорбентом укрепляют на заднейкрышке прибора. Прибор закрывают крышкой, шов герметизируют, через входное и выходное отверстия продувают прибор сухим воздухом с точкой росы - 70 - 80 С,Р начало процесса о процессе осушкиприбора сорбент ермепичио закрыл оход сухого доздуха Сорбент разгерметизиродои и ддедеи дУейстдие Вход заир После окончания продувки сухим воздухом вскрывают контейнер с адсорбентом с помощью винта, головка которого укреплена в углублении на задней крышке, и отверстия немедленно герметизируют.Пример 2. Производят сборку прибора - индикатора визуальной информации - по серийной технологии. Закрывают прибор крышкой, герметизируют шов, Через входное и выходное отверстия...
Способ изготовления термостойкого электроизоляционного прокладочного слюдопласта
Номер патента: 728171
Опубликовано: 15.04.1980
Авторы: Адамов, Алейнер, Дмитриев, Коровкин, Сапрыкин, Черняк
МПК: H01B 19/00
Метки: прокладочного, слюдопласта, термостойкого, электроизоляционного
...В процессе разматывания рулона 1 слюдопластовой бумаги со средней линейной скоростью0,8 м/сек, бумага проходит через натяжноеустройство 2 и ножи 3, разрезается имина куски необходимой ширины. Концы бумаги закрепляют на вращающихся плоскихметаллических оправках 4, сидящих в полумуфтах 5 на приводном валу 6. Одновременно с наматыванием слюдопластовой .бумаги на плоские металлические оправки производят обрызгивание каждого слоя наматываемой бумаги 12/,-ным водным раствором диаммонийфосфата с помощью дождевальной установки 7, обеспечивающей пропитку наматываемой слюдобумаги, Количество слоев намотки определяется требуе-мой толщиной прокладочного термостойкогослюдопласта.По окончании намотки заготовки на прокладках укладываются в стопу, йри...
Автоматическое устройство для измерения электрической емкости аккумуляторных батарей
Номер патента: 728092
Опубликовано: 15.04.1980
Авторы: Борисевич, Дмитриев, Новоселов, Рингер, Терехов
МПК: G01R 27/26
Метки: автоматическое, аккумуляторных, батарей, емкости, электрической
...к встроенной в ячейку нагрузке,Ячейка содержит усилитель постоянного тока и схему сравнения на основе триггера с эммитерйой связью,При неисправности батареи отЗО, сутствует разрядное напряжение пот728092 временно подается питание и сигнал на блок 5 и результат измерения в ампер-часах оставшейся электрической емкости батареи отражается на цифровом индикаторе блока 5.После истечения 1-2 мин в устройстве производится автоматический сброс показания индикатора н возвращение элементов всех блоков в исходное состояние готовности для измерения емкости следующих батарей,Автоматическое устройство для из 15 мерения электрической емкости аккумуляторных батарей, содержащее блокуставок времени, один из выходовкоторого соединен с входом...

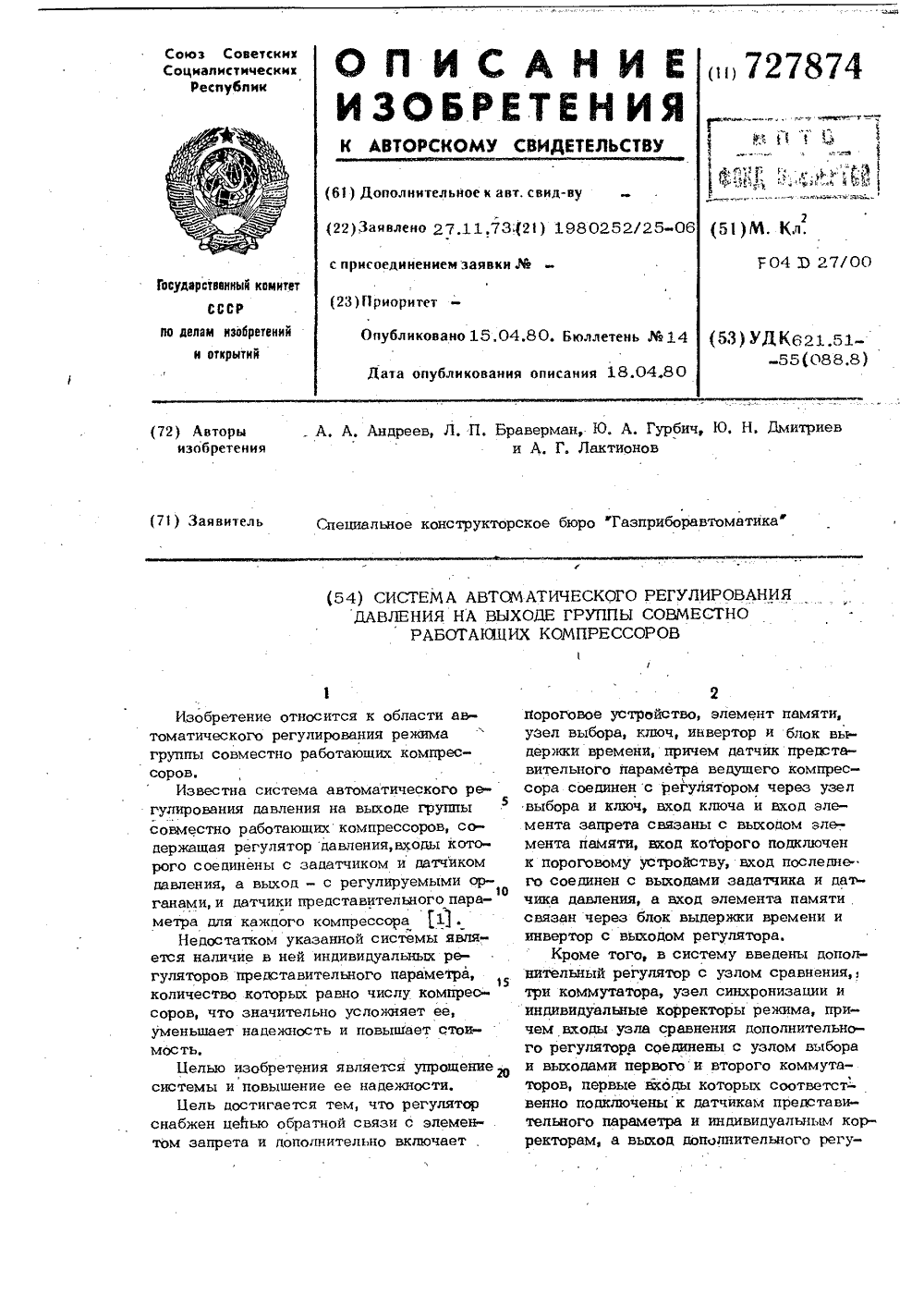

Система автоматического регулирования давления на выходе группы совместно работающих компрессоров
Номер патента: 727874
Опубликовано: 15.04.1980
Авторы: Андреев, Браверман, Гурбич, Дмитриев, Лактионов
МПК: F04D 27/00
Метки: выходе, группы, давления, компрессоров, работающих, совместно
...представительному параметруведущего агрегата, на узел 2 сравнения,В результате этого на входе пороговогоэлемента 3 вновь появляется сигнал рассогласования, который отрабатывается созначительно меньшей скоростью, определяемой подключившейся через элемент 9запрета дополнительной цепью 8 обратнойсвязи, параметры которой выбираются в.соответствии с динамическими характерис.тиками прилегающего участка трубопровода. За счет релейно-импульсной характеристики регулятора 1 в этом режиме эквивалентная скорость перемещения индивидуальных регулирующих органов 6 уменьшается в сотни раз, что обеспечивает устойчивую работу устройства при пропорционально-интегральном принципе регули.рования давления, Медленное изменениережима компрессоров...
