Номер патента: 1351509

Опубликовано: 27.07.2004

Авторы: Булкин, Вальбе, Выставкин, Марченко

МПК: H05K 5/00, H05K 7/12

Метки: крепления, печатных, плат

1. Устройство для крепления печатных плат, преимущественно в блоках цилиндрической формы, содержащее каркас, выполненный в виде цилиндрической втулки с продольными пазами на ее внешней и внутренней цилиндрических поверхностях, узел фиксации, расположенный в корпусе, который установлен во втулке каркаса, и Г-образные прижимы, размещенные своими вертикальными полками в продольных пазах втулки на ее внутренней цилиндрической поверхности с возможностью взаимодействия с узлом фиксации, отличающееся тем, что, с целью упрощения конструкции и повышения удобства эксплуатации, узел фиксации выполнен в виде торсионного вала с замковыми элементами на одном его конце и с продольными пазами на другом его...

Номер патента: 1269728

Опубликовано: 20.07.2004

Авторы: Выставкин, Костанов, Марченко, Пономарева, Терентьев

МПК: F16B 12/44, H05K 7/00, H05K 7/18 ...

Метки: каркас

1. Каркас, преимущественно для стоек радиоэлектронной аппаратуры, содержащий профили, соединенные между собой посредством угловых соединителей с прижимными планками узлов фиксации, установленными с возможностью перемещения с помощью крепежных элементов в виде винтов и гаек, отличающийся тем, что, с целью повышения степени унификации и удобства эксплуатации, каждый узел фиксации выполнен в виде четырех прижимных планок, на концах обращенных друг к другу сторон которых выполнены конические поверхности, а наружные поверхности гайки и головки винта каждого узла фиксации выполнены коническими, причем винт каждого узла фиксации установлен с возможностью осевого перемещения и взаимодействия...

Номер патента: 1827684

Опубликовано: 15.07.1993

Авторы: Вальбе, Выставкин, Тирель

МПК: G12B 1/00

Метки: линейного, механизм, перемещения

...с юстируемым элемверстил, диаметр которых больше диаметра юстируемаго элемента 6.В подвижном Флаице 5 установлены с возможностьо вращения два валика 7 и 8, аси которых расположены во взаимно пер пендикулярных пласкастлх. На валике 7 па обе стороны от подвижного Фланца установлены зубчатые колеса 9 и 10, Такие же колеса 11 и 12 аналогично укреплены на валике О. Зубчатые колеса 9 и 10 зацепллютсл со 10 своей зубчатой рейкой, рабочие профили зубьев 13 которой расположены на верхнем основании 1, Зубчатые колеса 11 и 12 зацепляатся с другой зубчатой рейкой, рабочие профили зубьев 14 которой выполнены на 15 нижнем основании 2. Профили зубьев 13 и 14 взаимно перпендикулярны, а их длина достаточна длл необходимых перемещений подвижного фланца...

Номер патента: 1788233

Опубликовано: 15.01.1993

Авторы: Выставкин, Зубков

МПК: E21C 31/00, E21D 13/04

Метки: вращения, горной, исполнительного, органа, привод, электромеханический

...передвижения в продольных направляющих арки агрегата (на черт,не показаны).Механизм для передачи энергии (фиг.4, 5) содержит установленный на подшипниках 3 центральный вал 6, связанный с валом 7 исполнительного органа 2 (валы 6 и 7 могут быть выполнены заедино), обоймы 8, каждая из которых установлена на центральном валу 6 с возможностью сцепления с ним посредством, например, подпружиненных собачек 9, и эксцентриковые кулачки 10, число которых равно числу электродвигателей 1 в группе. Каждый кулачок 10 представляет собой полый вал 11 с расположенными на нем с одинаковым сдвигом по фазе друг относительно друга эксцентриками 12, В случае с двумя эксцентриками 12 на одном валу 11 они располагаются в противофазе, Для уменьшения...

Номер патента: 1700366

Опубликовано: 23.12.1991

Авторы: Вальбе, Выставкин, Горбачева, Караманян, Кварцхава, Хейн

МПК: G01D 9/00

Метки: носителя, перемотки, пигмента

...регулятором силы прижима к торцу подающего вала 2, выполненным в виде планки 13, сопряженной с пружиной 12 сжатия, и регулировочных гаек,В случае, если предложенное устройство для перемотки носителя пигмента используется в качестве скоростной перематывающей приставки к регистрирую 1700366щему прибору кардиографа, обеспечивающему запись через носитель 14 пигмента, например копировальную бумагу, то зубчатый редуктор 7 имеет коэффициент передачи, в 20 раз меньший коэффициента передачи соответствующего зубчатого редуктора регистрирующего прибора. При этом съемная бобина 8, размещенная на приемном валу 1, выполнена идентичной бобине подающего вала регистрирующего прибора, а подающий вал 2 выполнен взаимозаменяемым с приемным валом...

Номер патента: 1660813

Опубликовано: 07.07.1991

Авторы: Выставкин, Лисицкий

МПК: B21D 19/12, B21D 51/26

Метки: банок, жестяных, закатки

...в который устанавливается обечайка 20 банки с 40надетым на нее донышком 21, которое иподлежит закатке, На каждой оси 16 расположен также с возможностью вращения закаточный ролик 22 с механизмом 23 егорегулировки в горизонтальной плоскости 45относительно закатываемой кромки днища21 банки, На подшипниковом узле крестовины 12 закреплено зубчатое колесо 24, связанное с приводом 25 вращениякрестовины. 50Устройство для эакатки жестяных банокработает следующим образом,В момент, когда ролики 5 находятся взоне выстоя, т,е, когда подъемно-опускнойстолик 7 находится в покое, банка с надетым 55на нее донышком 21 подается с транспортера (на фиг. не показан) на узел 19 фиксациии прижимается сверху механизмом прижима на фиг. не показан), Затем...

Номер патента: 1660233

Опубликовано: 30.06.1991

Авторы: Вальбе, Выставкин, Ковтюх, Мельников

МПК: H05K 13/00

Метки: многоконтактное, подключающее

...ступицей в штифт 16,кяждяя пружи 1 я с зяведе 1 а на ламент, неичиа которага дос 1 атачна для обеспечения стыковки контякгных штырей 17 и гнезд18 и может обес еч 1 ь огл ителыЫй поворот толкателя 8 г 1 .Оситльна своега валя5 или 6, необходимый для Дифференциравания углов г 1 оворот 1, Эта цифференциацияуглов поворота талкятелей 8 компенсируетвозможные перекосы при .Времещенли поЕ 1 О 15 20 25 30 35 40 45 50 55 движнай части 2 н направлении к гнездам18,Перед стыковой контактных штырей 17и гнезд 18 подвижную часть 2 вводят в продольные пазы 11 так, чтобы каждый ее элемент 4 зацепления (зуб) скользил своимторцом по торцовой поверхности соответствующего паза 11 толкателя 8,Это перемещение подвижной части 2сопровождается сжатием плоских...

Номер патента: 1651399

Опубликовано: 23.05.1991

Авторы: Вальбе, Выставкин, Ковтюх, Шаповалов

МПК: H05K 7/06

Метки: кабеля, крепления, отверстиями, печатной, плате, плоского

...радиотехнике и может быть использовано для крепления плоских кабелей на печатных платах, различных панелях блоков, шкафов, стоек и др.Целью изобретения является повышение надежности закрепления кабеля.На Фиг. представлено устройство до закрепления кабеля на плате, общий вид; на фиг.2 - то же, после закрепления.Устройство для крепления плоского кабеля содержит пластмассовую дугообразную (в свободном состоянии) скобу , с двумя отверстиями 2, образующими лабиринт для плоского кабеля 3, и с двумя опорными лапками, выполненныМи в виде расположенных на концах скобы отгибов 4. Скоба 1 выполнена из упругой щастмассы за одно целое с кнопкойконической формы, дпя которой в щате 6 выполнено Фиксирующее отверстие 7.Рабочий орган кнопки 5 состоит из...

Номер патента: 1651134

Опубликовано: 23.05.1991

Авторы: Выставкин, Головачев, Мокин, Панин, Тарасов, Шмаин

МПК: G01M 19/00

Метки: исследования, погружателей, работы, свай, стенд

...13 и выталкивают порцию маслачерез дроссель 15 в гидроаккумулятор26. Давление в гидроаккумуляторе 26повьппается, напорный золотник 16открывается, и масло через открытыйвентиль 17 и четырехлинейный гидрораспределитель 18 поступает в гидробак 21. После понижения давления напорный золотник 16 закрывается и циклповторяется. В этом случае моделируется процесс погружения с заданной ос- .таточной осадкой за цикл колебаний.При высокой частоте колебаний вибросистемы могут работать как дроссель15, так и дроссель 23. Однако предпочтительнее для приближения к натурнымусловиям работа дросселя 23, таккак масло после него попадает непосредственно в гидробак 21, а последросселя 15 в гидроаккумулятор 26,где уже создано давление, и его...

Номер патента: 1598243

Опубликовано: 07.10.1990

Авторы: Вальбе, Выставкин, Туруткин

МПК: H05K 13/00

Метки: соединитель, электрический

...изоляционных планок 1, снабженных фигурными пазами 2 для контактов 3, на боковых сторонах которых выполнены выемки 4, На сопрягаемых поверхностях планок 1 образованы чередующиеся между собой фиксирующие штифты 5 и фиксирующие пазы б. В каждой планке 1 выполнено сквозное фигурное бтверстие 7, ось которого перпендикулярна к осям фиксирующих штифтов 5 и пазов б данной планки 1. При этом каждый штифт 5 оказывается разделенным на две фиксирующие части 8. В отверстии 7 установлен поворотный штырь 9 с выступами 10,Сборка соединителя осуществляется следующим образом.В пазы 2 планки 1 устанавливают контакты 3 (вилки или розетки), к ней пристыковывают вторую планку 1, развернутую на 180 О, так, чтобы штифты 5 размещались в выемках 4 контактов 3 и...

Номер патента: 1571797

Опубликовано: 15.06.1990

Авторы: Вальбе, Выставкин, Ковтюх, Шаповалов

МПК: H02G 3/32, H05K 7/06

Метки: кабелей, крепления, отверстием, печатной, плате, плоских

...панелях блоков, шкафов, стоек н условиях огра-,5ниченного пространства,На Фиг.1 приведено предлагаемоеустройство, общий вид, начало закрепления плоского кабеля, на фиг,2 - 1 Ото же, плоский кабель закреплен;, на фиг.3 - вид А на фиг.1.Устройство содержит П-образнуюколодку 1, установленную на плате 2,и пружинный элемент 3 крепленияплоского кабеля 4, выполненный в видескобы с закругленными один навстречудругому концами.Пружинный элемент 3 крепления вы полнен из упругой пластмассы (например, полиамида ПА 610, 1, 108, ударопрочного полистирола и др,) за одно целое с фиксатором 5 коническойформы, рабочий орган фиксатора состоит из 4 упругих зацепов 6. На внутренних поверхностях боковых полок 7П-образной колодки выполнены скосы8, на которые...

Номер патента: 1540044

Опубликовано: 30.01.1990

Авторы: Вальбе, Выставкин, Мельников, Пижик

МПК: H05K 5/00

Метки: блоков, выдвижения, радиоэлектронных, стойке, фиксации

...одновременно входятв зацепление с пазами 2 стакана 1 ис пазами 13 планки 14, жестко связанной с корпусом блока,На валике 11 закреплена ручка 15управления. П б в исходном положении расположен таким образом, что154004при установке блока в стойку палец 7свободно проходит до упора 4 и занимает свое штатное положение по отношению к винтовой канавке 3 и внутренней поверхности стакана 1, т.е, цилиндрическая поверхность проточки 8вступает в контакт с винтовой поверхностью сквозной канавки 3, а ее тоРец 9 - с внутренней поверхностьюстакана 1.Устройство работает следующим обазом,При нажатии на ручку 15 управления выступы 12 валика 11 выходят иззацепления с пазами 13 планки 14,оставаясь в зацеплении с пазами 2стакана 1,При повороте ручки 15...

Номер патента: 1449615

Опубликовано: 07.01.1989

Авторы: Батурин, Выставкин, Гаменица, Гуров, Егоров, Жабров, Кутко, Панчев

МПК: E01B 33/00

Метки: исполнительным, органом, путевой

...ралями, а также со штоковой и бесштоковой полостями гидроцилиндра 15,который в свою очередь соединен, например, с рельсозахватным органом 16,являющимся для данного случая исполнительным элементом рабочего органаперемещения рельсошпальной решетки17 в вертикальной плоскости,Гидравлический распределительзаключен в корпус 18. 45Рабочий процесс, например, попостановке пути по уровню с применением предлагаемого устройства заключается в следующем. домой (внутренней) рельсовой нити -от гидравлического распределителя.На исходном участке пути с отсутствием отклонений рельсовых нитейв профиле и по уровню систему уп-.равления выправкой пути и гидравлический распределитель настраивают,причем последний настраивают так,чтобы золотник гидравлического...

Номер патента: 1270400

Опубликовано: 15.11.1986

Авторы: Выставкин, Горелик, Сиянович

МПК: F02M 61/10

Метки: дизеля, форсунка

...5 корпуса 1;диаметр колодца соплоных отверстий 4; наибольший диаметр цжкцей части 8 иглы; площадь дифференциальной площадки запорного элемента С,1: =г - г );и соответственно давлесо стороны цилиндра;жесткость пружиныфорсунки;коэффициент рросселирования в радиальномканале иглы;предварительная затяжзапорная игла начинает перемещаться,При этом необходимо выполнить условие совместного подъема верхнейи нижней 8 частей иглы с учетом дросселировация в каналах 14 и 15.Давление начала (Р ) впрыскивания определяют из уравнения (1)Р (Г дир)о 1 сГ, + Гт.е, в отличие от форсунок с целой иглой то же самое давление начала впрыскивания обеспечивается при другом значении предЬарительцой затяжки пружины, Сохранить Р возможно за счет, например, изменения...

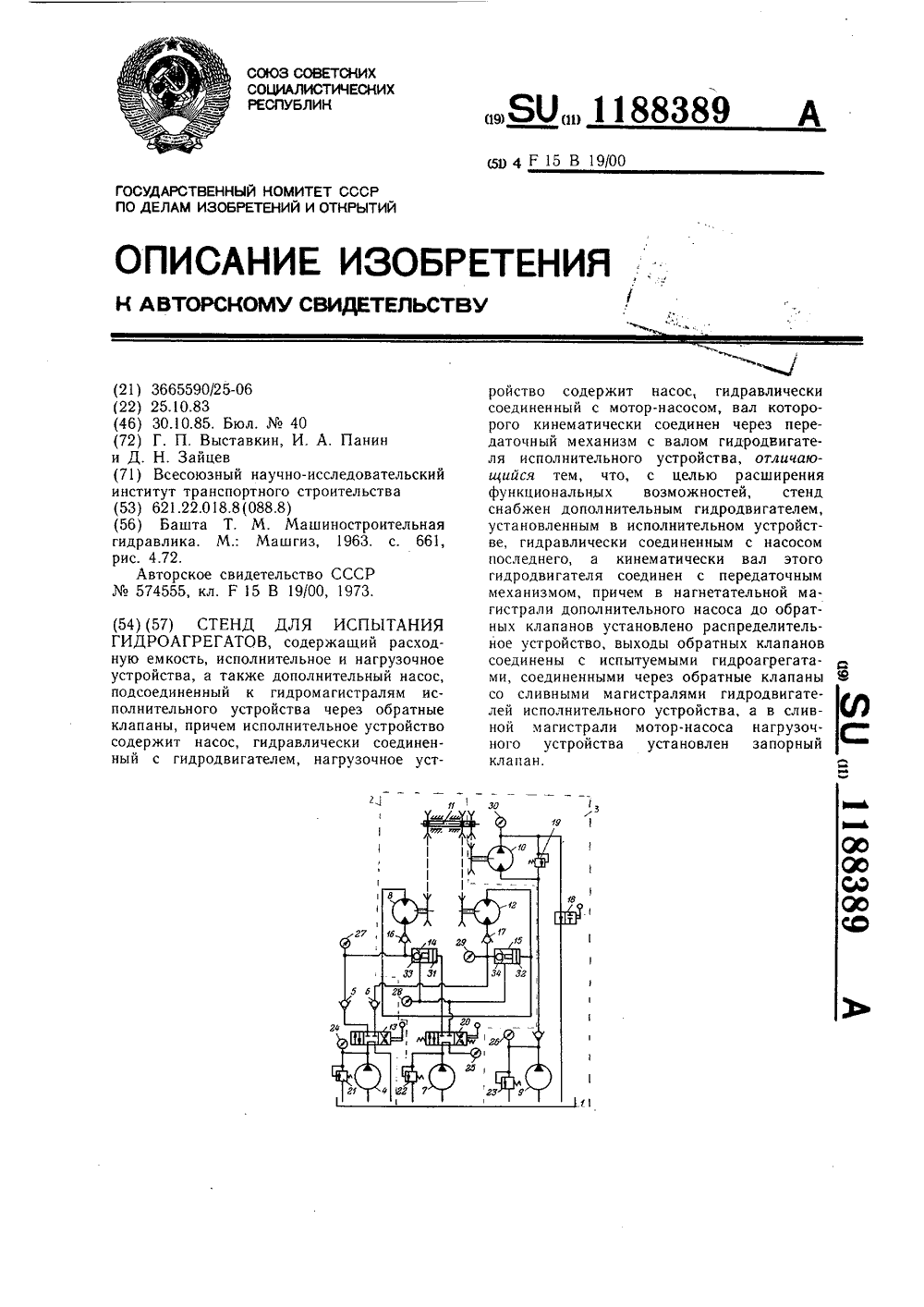

Номер патента: 1188389

Опубликовано: 30.10.1985

Авторы: Выставкин, Зайцев, Панин

МПК: F15B 19/00

Метки: гидроагрегатов, испытания, стенд

...- гидрозамкц 14 и 15 имеют поршневые полости 31 и 32 и полости запорцых клапанов 33 и 34.Стенд для испытания гидроагрегатов работает следующим образом.Первый этап испытаний предусматривает имитацию работы гидрозамков 14 и 15 при подъеме гидроцилиндрами аутригеров крана (вывегцивание колес крана), когда гидрозамки нагружены прямой нагрузкой. Запорным клапаном 18 перекрывается сливная линия гидромотор-пасоса 10 нагрузочного устройства 3. Включается ца 5 1 О 15 20 25 зо 35 4 О 45 50 55 сос 7 исполнительного устройства 2 при предварительно настроенном предохранительном клапане 23 на давление 0,5 - 1,0 МПа. Давление рабочей жидкости через распределительное устройство 20 открывает гидрозамки 14, 15 и вращает гидродвигатели 8, 12, которые...

Номер патента: 1160375

Опубликовано: 07.06.1985

Авторы: Выставкин, Лукашева, Науменко, Черепащук

МПК: G05D 7/06

Метки: расхода, регулятор

...работает следующим образом, Принцип его работы основан на импульсном (скачкообразном) повороте подвижного диска 5 на фиксированный угол относительно неподвижного диска 4. Оба диска имеют секторы, через которые рабочее тело (газ, жидкость) проходит из входной полости 2 в выходную полость 3. Размеры секторов выбраны так, что при повороте подвижного диска 5 на фиксированный угол проходное сечение полностью открывается, а при следующем повороте в том же направлении пол-. ностью закрывается. Из конструктивных соображений удобно выбрать четырехлепестковые отверстия в дисках 4 и 5,для которых фиксированный угол поворота составляет 45. При такой конструкции площадь проходного сечения составляет не менее половины площади сечения корпуса 1 в месте...

Номер патента: 1112135

Опубликовано: 07.09.1984

Авторы: Абелян, Выставкин, Гусев, Коровин, Мысик

МПК: F02B 29/04

Метки: внутреннего, воздуха, двигателя, наддувочного, сгорания, температуры

...23 к цластине. Исполни)сльнцй орган 1 одсоелицен к датчикам 9 и 1 О через преобразователь 24, снабженный обмоткой25 и нц;)мдльно замкнутыми контактами 26. В бдйпдснцч канале 7 после телообменни. кд 5 выполнено отверстие 27 с органом 28его исрскрьтця, цолключенныч к исполнительном органу1. Систсхд регулирования рдГотает следую(ии.ч о бра зц ч.Отрд 6 отдвшце газы из двигателя 4 по. ступдюг и гдзцвыхлопню магистраль 6 и раскр)чивак)т турбину 16, которая приводит Во врдц 1 ение ндгнетатель 1. Воздух через Вцзлухонапорный пдтрубок 2 поступает во вцускнй трубопровод 3 и теплообменник 5. В цослелнеч осуиествляется либоОХЛажЛЕНИЕ, ЛИ 6 О СОдОГрЕВ НаЛЛузЧ НОП возлуха в зависимости от цдгр ки лвигателя по закону, опрелеляемому настройкой...

Номер патента: 1106919

Опубликовано: 07.08.1984

Авторы: Выставкин, Гаврилов, Панин, Хачикян

МПК: F04B 19/00

Метки: гидравлических, испытания, систем, стенд

...13, снабженный измерителем 14 положения. Кроме того, стенд снабжен дополнительным трехлинейным гидрораспределителем 15, установленным в гидролинии 16, соединяющей обращенную к нагрузочному устройству 9 полость 4 исполнительного гидроцилиндра 6 с гидрораспределителем 2, причем одна из линий дополнительного гидрораспределителя 15 непосредственно соединена с напорной линией 17 насоса 1, а шток 8, расположенный в полости 5, противополож 5 1 О 15 20 25 30 35 ной нагружающему устройству 9, выполнен с возможностью его выборочного крепления с помощью незастопоренной резьбы 18 с поршнем 19 и с корпусом 20 исполнительного гидроцилиндра 6.Стенд снабжен также гидробаком 21, измерительной аппаратурой, содержащей манометры 22 - 24, термометр...

Номер патента: 1051338

Опубликовано: 30.10.1983

Авторы: Выставкин, Гучков, Егерев, Панин, Фирсов, Хачикян

МПК: F15B 19/00

Метки: гидравлических, исследования, приводов, следящих, стенд

...подвижная рама снабжена 55 установленным на ней мотором с закрепленным на его валу эксцентриком, а гидрораспределитель и датчик ,установлены на площадке, один конец которой шарнирно связан с подвижной рамой, а другой связан с эксцентриком.На чертеже изображен стенд для исследования гидравлических следящих приводов.Стенд содержит неподвижную раму 1, установленный на ней нагружающий цилиндр 2, связанный через подвижную раму 3 с силовым гидроцилиндром 4 испытуемого следящего привода, включающего также управляемый датчиком 5 горизонтальности гидрораспределитель 6, установленный в. гидролинии 7, соединяющей силовой гидроцилиндр 4 с источником 8 питания рабочей жидкостью,. Подвижная рама 3 установлена на неподвижной 1 с помощью шарнирного...

Номер патента: 1038517

Опубликовано: 30.08.1983

Авторы: Абелян, Выставкин, Гусев, Коровин, Чекасин

МПК: F02D 39/00

Метки: внутреннего, впрыска, двигателя, опережения, регулятор, сгорания, топлива

...и косого шлицевых соединений, которыми рабочий поршень связан соответственно с корпусом и валом топливного насоса, при этом регулируемый дроссель связан с дозирующим органом двигателя, дополнительно содержит буферный поршень, размещенный в корпусе, в котором выполнены каналы, буферный поршень образует с рабочим поршнем полость - гидравлическое передаточное звено, связанное через каналы корпуса с регулируемым и нерегулируемым дросселями и кинематически связан с сервопоршнем, с одной стороны и с рабочим поршнем - с противоположной, а подвижная букса имеет кинематическую связь с измерителем угловой скорости.Кроме того, регулируемый дроссель может быть выполнен в виде двухходового дифференциального делителя с профилированными...

Номер патента: 1032192

Опубликовано: 30.07.1983

Авторы: Выставкин, Горельцев, Давыдов, Лепехин

МПК: E21D 11/14

Метки: крепь, металлическая, рамная

...ее демонтажа.Эта цель достигается тем, что в металлической рамной крепи, состоящей из верхняка, двух стоек, каждая из которых включает опорный узел и узел податливости, расположенный в конце стойки. узел податливости 35 выполнен в виде жестко установленной на стойке пластины, в плечах которой выполнены криволинейные пазы, в которых размещены фиксирующие элементы, закрепленные на опорном узле, 4 который выполнен в виде двух отрезф 40 ков спецпрофиля, расположенных под углом к основной стойке, при этом отрезки спецпрофиля укреплены на пластине посредством шарниров.На фиг.1 изображена крепь, общий вид; на фиг.2 - вид А на фиг.2.Металлическая рамная крепь состоит из верхняка 1, стоек 2 и 3, металлических;пластин 4 и 5, отрезков 6-8 из СВП,...

Номер патента: 1002690

Опубликовано: 07.03.1983

Авторы: Выставкин, Григорьев, Губерман, Панин

МПК: F15B 11/22

Метки: гидравлический, грузоподъемного, механизма, привод

...гидрозамков 7 и9 произойдет уже при незначительномсигнальном давлении рабочей жидкости.В результате обеспечивается надежноесоединение штоковых рабочих полостей5 со сливом и синхронное перемещениеисполнительных гидроцилиндров 3 и 4.Далее цикл повторяется,1 е Изобретение обеспечивает повышениенадежности работы гидравлического привода грузоподъемного механизма,3 10, чертеже не показан) с двумя связанными между собой механической связью2 исполнительными гидроцилиндрами 3,и 4, штоковые и поршневые рабочие полости 5, 6 снабжены гидрозамками 710 с запорными полостями 11 и 12,два обратных клапана 9, установленныхмежду гидрозамками 7 и 8 и штоковымирабочими полостями 5 гидроцилиндров3 и 4, последние снабжены предохранительными клапанами 13 и...

Номер патента: 986806

Опубликовано: 07.01.1983

Авторы: Выставкин, Терентьев

МПК: B60J 7/10

Метки: защиты, проемов, тент

...в крышке люка; на1 ю Тент для защиты проемовпреимущественно кузова транспортного средства,содержащий гибкое полотнище с центральным и боковыми участками, кромкикоторых связаны с кромками,.ограничи 2 р вающими проем, и устройство для фиксации положения гибкого полотнища,о т л и ч а ю щ и й с я тем, что,с. целью повышения удобства пользования путем обецпечения автоматичес 2 з кого складывания гибкого полотнищавнутрь проема при нерабочем положениитента, он снабжен упругими стяжнымиэлементами, соединяющими указанныекромки боковых учвстков с соответщ ствующими кромками проема и вкладышами-противовесами, установленнымина свободных кромках боковых участков,Источники информации,принятые вр внимание при экспертизе1, Авторское свидетельство...

Номер патента: 973859

Опубликовано: 15.11.1982

Авторы: Выставкин, Горельцев, Давыдов, Логвинов, Мосин, Родионов

МПК: E21D 11/14

Метки: крепь, металлическая, спецпрофиля

...вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - 10 -конструкция резца; на фиг. 11 - разрез Б - Б на фиг. 10.Металлическая крепь из спецпрофилявключает стойку 1, верхняк 2 и замок 3.В полке стойкисделан паз 4, в котором в упор к полке жестко (например, сваркой) закреплен резец 5. Режущая кромка резца 5 касается полки верхняка 2. В паз 4 забивается клин 6. Резец 4 изготавливается из двух частей 7 и 8, соединенных между собой при помощи разъемного соединения (например, типа ласточкин хвостэ).Крепь работает следующим образом.При достижении определенной величиныгорного давления сегменты стойки и верхняка 1 и 2 начинают перемещаться один относительно другого. Резец 5, перемещаясь вместе с сегментом 1 стойки относительно сегмента 2...

Номер патента: 937853

Опубликовано: 23.06.1982

Авторы: Беркман, Выставкин, Марк, Полесицкий, Раннев, Хунт, Шкневский

МПК: F16H 29/04

Метки: вариатор, импульсивный, скорости

...работает следующим образом.При соединении одной из гидролиний 15 с напорной магистралью (не показана), рабочая жидкость через35 соединение 16, вал 2 и соответствующие гидролинии поступает в противоположные полости сдвоенных гидроцилиндров 12, вращающихся вместе с обоймой 8 на валу 3. Рейки 13, перемещаясь навстречу друг другу, поворачивают шестерню 14, которая через зубчатую передачу 5 поворачивает 4эксцентриковую втулку ч, осуществляя тем самым изменение эксцентриситета преобразующего механизма и, соответственно, выходной скорости вариатора.Таким образом, размещение на ведущем валу предложенного вариатора обоймы, исключающей применение одновитковой винтовой пары, позволяет существенно уменьшить габариты вариатора, что...

Номер патента: 679743

Опубликовано: 15.08.1979

Авторы: Анопов, Балагула, Беркман, Выставкин, Раннев

МПК: F16D 41/16

Метки: механизм, реверсивный, свободного, хода, храповой

...зафиксированы упругими кольцами16, а поршни 6 - возвратными пружинами 7, упругое рабочее тело в бесштоковой полости, например, воздух находится беэ давления,30Для обеспечения движения в одномнаправлении воздух под рабочим давлением подается, например, по каналу 11через сверление 10 и проточку 9 в бесштоковые полости цилиндрических отверстий 4. При этом поршни 6 своими штоками будут перемещать собачки 3 по адной стороне направляющих впадин полумуфты до вхождения в зацепление схраповыми зубьями полумуфты 1 (см. Офиг. 2), а упругое кольцо 16 будет прижимать опорные поверхности 19 собачек3 к направляющим. В случае колебательного движения полумуфты 1 ее зубья прирабочем ходе будут эаклинивать собачки 453 и передавать вращение...

Номер патента: 646123

Опубликовано: 05.02.1979

Авторы: Анопов, Беркман, Выставкин

МПК: F16D 41/04

Метки: механизм, свободного, хода

...по которым происходит зацепление. На собачках 4 выполнены пологие скосы 7, а на зубцах 2 - пологие скосы 8.Помимо возвратно-поступательного движения собачки 4 имеют воэможность поворачиваться вокруг своей оси.Механизм свободного хода работает следующим образом.При вращении полумуфты в направлении, при котором обеспечивается зацепление рабочих скосов б зубцов и собачек; будет происходить рабочий ход механизма, т.е. вращение, и момент будет передаваться с полумуфты 1 на полумуфту 3. При этом собачки 4 по мере вхождения их рабочего скоса в зацепление с рабочим скосом зубцов 2 будут поварачиться и самоустанавливаться по отношению к зуб1138 Поого комитета СССРий и открытийушская наб., д. 4 а оно сударствен м изобрете а, Ж, Р 5ХЪПатент,...

Номер патента: 620710

Опубликовано: 25.08.1978

Авторы: Анопов, Балагула, Беркман, Выставкин, Зайцев, Закржевский, Раннев, Финников

МПК: F16D 41/16

Метки: механизм, реверсивный, свободного, хода, храповый

...кольца 10с внутренними зубьями, служащими направляющими поверхностями для хвостови"ков 9 собачек 3. Собачки, имеющие всечении рабочей части вид ромба, атакже зубья храповой полумуфты 1 инаправляющие собачек в полумуфте 2выполнены равнобочными и симметрич620710 ф10, при этом храповик полумуфты .1скользит накладками 11 по наружнымповерхностям колец 10.В случае включения другого гидрое цилиндра, радиальные выступы валов босвобождают другую сторону пружины 5,4 которая поворачивает спицы 4 в другую сторону. Собачки 3 и зубья полумуфты 1 взаимодействуют при рабочемходе другой стороной и вращение передается в другую сторону.0 Формула изобретения ньяи. фрикционные накладки 11 закреплены в полумуфте 2.Работает механизм следующим образом,В...

Номер патента: 563520

Опубликовано: 30.06.1977

Авторы: Анопов, Беркман, Выставкин

МПК: F16D 41/08

Метки: механизм, свободного, хода

...этой целью механизм свободного ходаснабжен приводом цагружения и упругим элементом кручения, соединяющим ведущий элемент с приводом нагружения.На чертеже изображен вариант исполнениямеханизма свободного хода..Чехапцзм свободцого ода содержит самотормозягцуюся червячную пару, в которойчервяк 1 является ведущим элементом, а червячное колесо 2 - ведомым элементом. Чер 5 вяк 1 установлен ца качающемся элементе 3и связан с приводом нагружепця 4 посредством упругого элемента кручения 5, напримерторсиоца, вала 6 ц кардаццого шарнира 7.Привод нагружсцця 4 выполнен реверсив 10 цым при помощи реверсцвных двигателей. Этомогут быть гидравлический, пневматическийцли же механический двигатели.Привод нагружецця вращает вал 6, закручивает торсиоц 5...

Номер патента: 549619

Опубликовано: 05.03.1977

Авторы: Беркман, Выставкин, Жаворонков, Маркина, Хейфец

МПК: F16D 41/16

Метки: муфта, свободного, хода

...2 свободногоазрез А - ,4 Достигаетсяхода снабженацовыми скосамлесами храповими, и двумя наптированцыми наобе стороны отнапример, шпонмояность осевогНа фиг. 1 ихода, общий ви Предложенная муфта содержит корпус 1, в котором вмонтированы подшипники 2, 3, направляющие втулки 4, б, вал б, в его радиальные отверстия вставлены собачки 7, 8 с пружинамц 9, храповики 10 и 11 соответственно прямого и обратного хода жестко соединены одно с другим через промежуточный элемент - бурт 12 со скосами 13 в зоне контак. та с собачками и установлены на вал б. Направляющие втулки 4, б соединены с валом б шпонкой 14.Включение прямого и обратного хода зыполпецо, например, в виде гидроцилицдра 15, шток которого связан с валом б.Муфта свободного хода работаст...
