Протченко

Номер патента: 1784592

Опубликовано: 30.12.1992

Авторы: Астрова, Мойсеева, Протченко

МПК: C02F 3/34, C12N 1/20

Метки: bacillus, species, бактерий, деструктор, нефтепродуктов, соединений, фенолсодержащих, штамм

...Липолитическая активность - отрицательная, Лецитиназная -вариабильна. Реакция Фогес-Проскауэра -положительная. Отношение к источникамуглерода. Хорошо усваивает и растет с образованием кислоты на глюкозе, арабинозе,манните, ксилозе.Штамм хранится на агаризованной среде МАследующего состава (г/л):Вода водопроводная 1 лМПА 30 гККОз 1 гйаНРО 4 1 гМэС 1 1,5 гО,1, а /-аланин 1 у/млДестибиотин 1 у/млрН 7,0-7,2В качестве источника углерода вносится1% нефтепродуктов или фенола. Хра 1 чят подслоем стерильного вазелинового масла, пересев 2 раза в 4 года.В табл,1 представлены данные по влиянию различных антибиотиков на штаммВасИ 1 цз зресез ВКПМ В.Штамм Вас 1 Ицз зрес 1 ез ВКПМ В идентифицирован по определителю Верги(1974) какк...

Номер патента: 1663679

Опубликовано: 15.07.1991

Авторы: Вайнберг, Водяницкий, Протченко

МПК: H02H 3/16

Метки: 1000в, защитного, напряжением, однофазной, отключения, сети

...стабилитрона 16. Весь процесс занимает 2 - 3 мс, Опорное напряжение на неинвертирующем входе усилителя 7 растет пропорционально росту напряжения питания, а потенциал инвертирующего входа усилителя растет быстрее из-за наличия индуктивности обмотки 2 и поэтому в определенный момент может произойти опрокидывание усилителя 7. Указанное явление предотвращает ВС-цепь 8, 10 (постоянная времени 3 - 4,5 мс).Из-за отсутствия тока утечки в первичных обмотках трансформатора 1(контакты расцепителя 21 разомкнуты) в его вторичной обмотке 2 не наводится напряжение и потенциал инвертирующего входа будет более низким, чем неинвертирующего. На выходе усилителя 7 устанавливается напряженйе положительной полярности, равное примерно половине...

Номер патента: 1647203

Опубликовано: 07.05.1991

Авторы: Авдеев, Безродный, Бессолов, Голубов, Касапов, Мацегора, Протченко, Сермягин, Туманов, Шпак, Яримака

МПК: E21D 13/00, E21D 9/04

Метки: подземных, сооружений, строительства

...этих полостей твердеющими составами, либо, например, путем локального упрочнения грунтов в зоне нижней части защитной оболочки перманентным их замораживанием,Нижнюю часть 4 защитной оболочки опирают на опорные сваи 5, возводимые одновременно с нею по одному из способов ее сооружения (фиг. 3). Одновременно с заполнением искусственной полости твердеющими составами производят армирование опорных свай, например, отрезками металлических стержней и труб, а в случае применения метода перманентного замораживания армирующими элементами являются отрезки металлических замораживающих колонок. Армированные опорные сваи обозначены поз, 6 фиг. 4). Одновременно из, выработки 1 сооружают боковой защитный экран У, например, из железобетонных или...

Номер патента: 1622524

Опубликовано: 23.01.1991

Авторы: Братчун, Гацко, Нестеренко, Овчаренко, Протченко

МПК: E02D 11/00

Метки: грунта, извлечения, строительных, элементов

...10 захватного механизма. Последний содержит также гидроцилиндры 11, которые посредством осей 12 и 13 и проушин 14 и 15 связаны с клиньями 10 и траВЕрСОй б. ДЛя ОСущЕСтВЛЕНИя уСтаНОВОЧ- ных и транспортных операций служат проушины 16, закрепленные на основании 1.Работа устройства по извлечению из грунта погруженного вертикально строительного элемента 3 осуществляется следующим образом,С помоцью канатных стропов грузоподьемного механизма крана (не показано), закрепленных в проуцинах 16, устройстно устанавливают основанием 1 нэ грунт над извлекаемым Элементом 3, верхний конец которого располагается в проеме 2 основания 1 и между клиньями 10 в отверстии 85 10 15 20 25 30 35 40 45 50 55 траверсы б, При этом клинья 10 и траверса 6 с помощью,...

Номер патента: 1576559

Опубликовано: 07.07.1990

Авторы: Аганова, Базелян, Мишнаевский, Протченко, Ткаченко, Целух

МПК: C12N 1/20, C22B 3/00

Метки: glовifоrмis, аrтнrовастеr, бактерий, железа, кобальта, марганца, накопитель, никеля, цинка, штамм

...отбирается О, 1 мли наноситсяна поверхность скошенных питательныхсред, Культивирование штамма проводится в. термостате при 27 С в течениео48-96 ч. После соответствующих культурально-морфологических исследований производится пересев штаммана скошенные агаризованные питательные среды 1= 1 и 2. После соскоба биомассы штамма с поверхности питательных сред бактериологической петлейна аналитических весах берется навеска сырой биомассы в количестве 5 мг,что представляет практически всювыросшую на поверхности косячка биомассу. Указанная навеска вносится в5 мл .стерильной воды. После получения. суспензии культуры проводятсяопределения содержания металлов в биомассе штамма на атомна-абсорбционномспектрофотометре ААБ.Навеска сырой...

Номер патента: 1462441

Опубликовано: 28.02.1989

Авторы: Климов, Протченко

МПК: H01Q 9/00

Метки: вибратор, несимметричный, экраном

...токов смещения в окружающем просгранстве. Наличие этогоучастка второго экрана 2 способству"ет уменьшению потерь в реальной земле и увеличению КПД антейны, Токив несимметричном вибраторе 5 и науказанном участке второго экрана 2возбуждают в окружающем пространствесферическую электромагнитную волнуТЕМ вертикальной поляризации, распространяющуюся в верхней полусфере над вторым экраном 2, При "бесконечном" радиусе второго экрана 2 диаграмма направленности в меридианнойплоскости имеет вид Г(о) = созе,где с - угол, отсчитываемый от горизонта. При конечных размерах второ-го экрана 2 вследствие отражения отреальной земли и поглощения в неймаксимум диаграммы направленностинаходится под некоторым углом к горизонту тем большим, чем меньше...

Номер патента: 1315568

Опубликовано: 07.06.1987

Авторы: Безродный, Бессолов, Власов, Голубов, Касапов, Кошелев, Подзарей, Протченко, Сильвестров, Чеботаев

МПК: E21D 11/10, E21D 9/00

Метки: возведения, тоннеля

...пространства с образованием после твердения бетонной смеси наружного слоя постоянной обделки, причем перед бетонированием внутреннего слоя постоянной обделки осуществляют измерение деформаций наружного слоя и подсчет величины полного горного давления по которому определяют требуемую несущую способность всей постоянной обделки и ее толщину, а внутренний слой постоянной обделки возводят толщиной, равной разнице требуемой тол 5 10 15 20 25 ЗО 35 45 50 55 шины постоянной обделки и толщинынаружного слоя.Кроме того, перед возведениемвнутреннего слоя постоянной обделкиосуществляют полный или частичныйдемонтаж арок в зависимости от полученной величины полного горного давления и несущей способности наружного слояНа фиг,1 изображена...

Номер патента: 1308929

Опубликовано: 07.05.1987

Автор: Протченко

МПК: G01R 23/16

Метки: анализатор, спектра, цифровой

...памяти формируются действительный и 20 мнимый коэффициенты Фурье для каждой из ш частот. Их вычисление завершается при обработке (М)-го отсчета.Блок 9 вычисления фаз выдает результат при поступлении на его вход 25 действительного и мнимого коэффициентов Фурье с выходов сумматоров 5 и 8. Фаза х-й составляющей спектра определяется выражениемИЕ) = (и; - Сд,; ) Е +СР, (1) ЗО где И; - угловая частота х-й гармоники;Ыо; - угловая частота ближайшей,дискреты;о,- начальная фаза -й составляющей.Значения У; (С) вычисляются последовательно для следующих друг за другом реализаций сигнала со сдвигом во времени Т = 1/ЬЕ. Поэтому разность фаз -й составляющей спектра для соседних реализаций равна Регистрация фаз составляющих спектра в блоке 10...

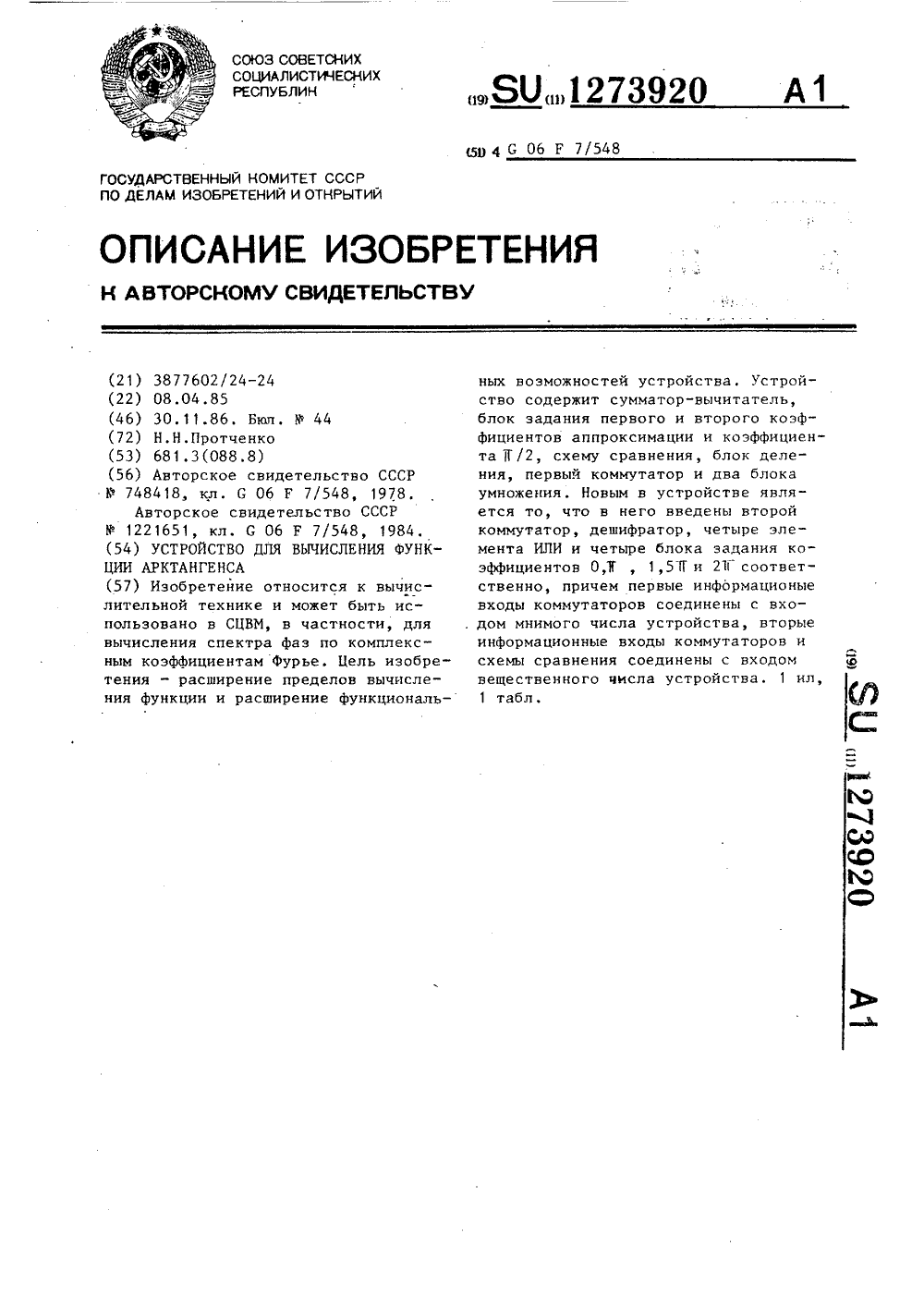

Номер патента: 1273920

Опубликовано: 30.11.1986

Автор: Протченко

МПК: G06F 7/548

Метки: арктангенса, вычисления, функции

...коммутаторов 2 и 3 таким образом, что код на выходе коммутатора 2 всегда меньше кода на выходе коммутатора 3, а результат деления всегда меньше единицы (таблица, столбцы 4, 5 и б) .Тем самым реализуется вычисление величины С(б). Элементы 7-9 реализуют вычисление величины Р согласно алгоритму (5), используя в качестве аргумента вычисленное значение величины С. На первый, второй и третий разряды дешифратора 10 поступают логические значения 1, 3 и д соответственно, образующие входной двоичный 55 код, который преобразуется в восьмипозиционный единичный, В каждый момент "1" формируется только на одном из восьми выходов дешифратора 103 1273 (таблица, столбцы 1, 2, 3 и 10). Элемент ИЛИ 11 обеспечивает управление сумматором-вычитателем 20...

Номер патента: 1247854

Опубликовано: 30.07.1986

Автор: Протченко

МПК: G06F 1/04

Метки: генерирования, импульсов

...При поступлении на тактовыйвход регистра 6 сдвига импульсов навсех его выходах установлены сигналы логической единицы. 54. 2счетчик 2 записана "1" только в старший (и-й) разряд.Импульс сброса регистра 6 сдвига (фиг. 2) не проходит, так как на первом входе элемента И 5 действует сигнал логического "О" (фиг. 2 л ) Так как старший разряд счетчика 2 уже находится в единичном состоянии, для его переполнения потребуется в два раза меньше импульсов (при п =3 число импульсов равно четырем), чем в предыдущем цикле (фиг. 2 г ). При этом формируется второй короткий импульс (фиг. 2 с), приводящий в единичное состояние второй разряд регистра 6 сдвига (фиг., 2 и )и записывающий "1" в два старших разряда счетчика 2 с задержкой . При этом для перепол -...

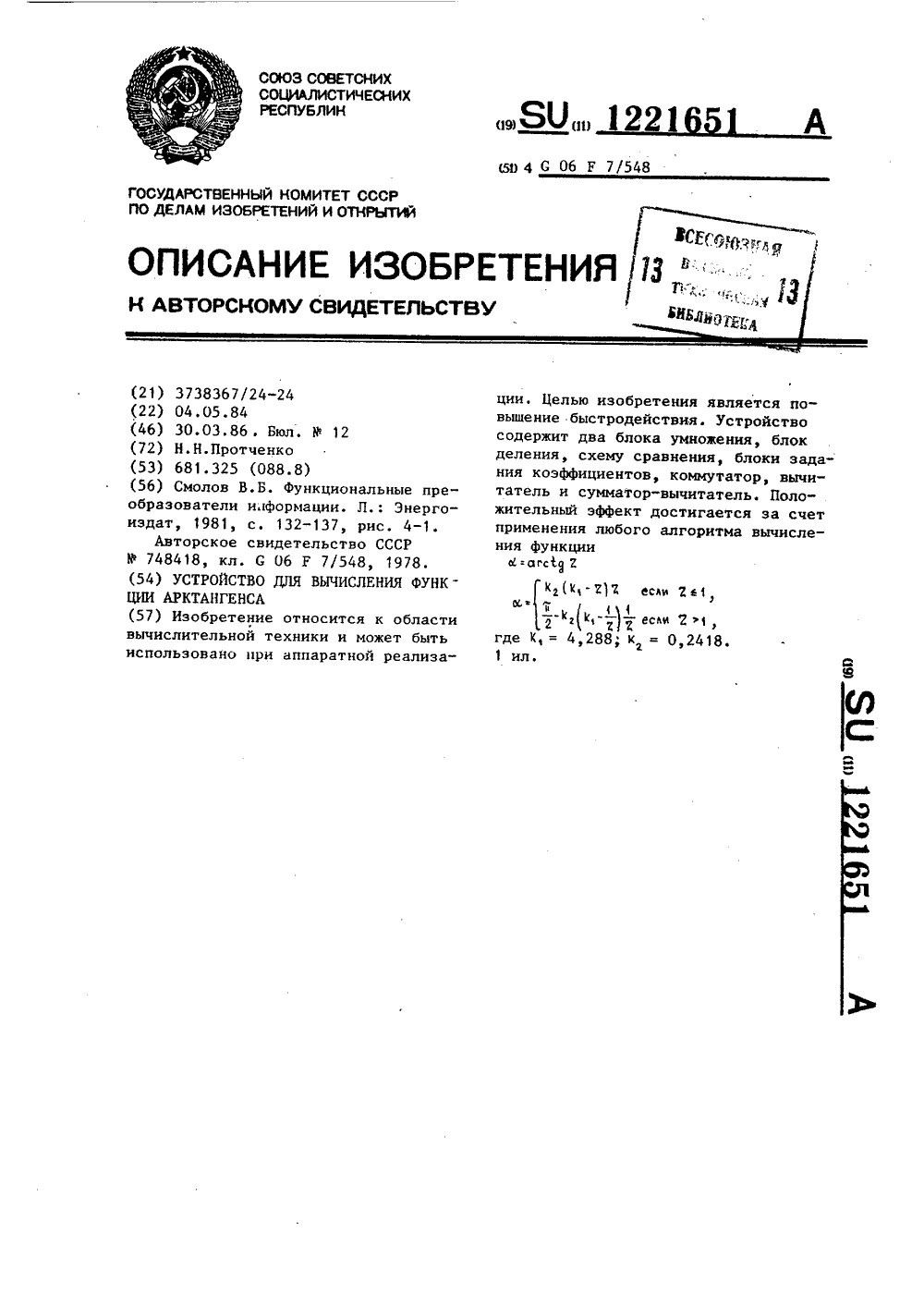

Номер патента: 1221651

Опубликовано: 30.03.1986

Автор: Протченко

МПК: G06F 7/548

Метки: арктангенса, вычисления, функции

...в схеме 2 сравнения с кодом единицы, формируемым блоком 3. При выполнении условия 2 й 1 на выходе схемы 2 формируется "0". При этом выход коммутатора 4 подключен ко входной шине, сумматор-вычитатель 11 находится в режиме сложения, на его второй информационный вход с блока 10 задания коэффициента /2 поступает код нуля, а на выходе формируется код числа, поступающего на его первый информационный вход с второго блока 9 умножения. С блока 5 задания первого коэффициента поступает код величины К а с блока 8 задания второго коэффициента - код величины К . Блоки 6 - 9 51 1обеспечивают выполнение операций согласно выражению (1).При выполнении условия Е1 на выходе схемы 2 сравнения формируется "1". При этом на выход коммутатора 4 поступит...

Номер патента: 1188844

Опубликовано: 30.10.1985

Автор: Протченко

МПК: H03B 19/00

Метки: умножитель, частоты

...огибающей при умножении частоты Ьгналов со сложным спектром.Нр черетеже представлена структурная электрическая схема предлагаемогоумножителя частоты, 15Умножитель частоты содержит М каналов умножения частоты 1 , 1каждый из которых содержит полосовойфильтр 2, формирователь 3 гармоник,блок 4 частотной селекции, модулятор 205, первый и второй амплитудные детекторы 6 и 7, сумматор 8.Умножитель частоты работает следующим образом,Входной сигнал умножителя частоты 25представляется суммой составляющихс частотами Я,и огибающими Р;(с): Р, соз, Полосовоибх30 фильтр 2 каждого из И каналов умножения частоты 1 1 пропускаеттолько одну составляющую сложногосигнала. Полоса пропускания каждогополосового фильтра 2 выбирается из 35 условияЬы Е ( ш;, -...

Номер патента: 1101822

Опубликовано: 07.07.1984

Авторы: Зорин, Протченко

МПК: G06F 7/68

Метки: делительно-множительное

...с входами первой группы коммутатора и входами первой группы первой схемы сравнения, разрядные выходы второго счетчика соединены соотьетственно с входами второй группы коммутатора и входами первой группы второй схемы сравнения, входы вторых групп первой и второй схем сравнения соединены соответственно с разрядными выходами регистра, разрядные входы которого соединены соответственно с выходамикоммутатора, установочные входы регистра соединены соответственно с установочными входами устройства, входы установки в "0 первого счетчика и регистра соединены с входом задания режима работы устройства, разрядные выходы регистра являются информационными выходами устройства, а выходы первой и второй схем сравнения являются выходами...

Номер патента: 1095210

Опубликовано: 30.05.1984

Авторы: Кривобок, Протченко

МПК: G07F 15/04

Метки: автоматом, напитков, отпуска, торговым

...с первым контактом третьего датчика и с вторым входом третьего элемента И-НЕ, выход которого подключен к установочному входу четвертого триггера, инверсный выход которого соединен с вторыми входами второго и пятого элементов И-НЕ, прямые выходы третьего, четвертого и пятого триггеров подключены соответственно к второму, третьему и четвертому электромагнитным клапанам, первый контакт третьего ключа управления сое- динен с первым контактом четвертого датчика и с вторым входом четвертого элемента И-НЕ, выход четвертого элемента И-НЕ подключен к установочному входу пятого триггера, инверсный вы-.ходкоторого соединен с третьими входами второго и третьего элементов И-НЕ, четвертый вход элемента ИЛИ-НЕ через последовательно соединенные ....

Номер патента: 1073468

Опубликовано: 15.02.1984

Авторы: Горбунов, Меркин, Протченко, Рыжевский, Скоморохов, Сыркин, Шемардов

МПК: E21D 20/00

Метки: анкерной, крепи, установки

...а такженижний 12 и верхний 13 кронштейны сопорами 14 и 15. В опорах 14 и 15кронштейнов 12 и 13 установлена поворотная колонка 16 с тремя направляющими 17, 18 и 19. На направляющей17 фиг.1 и 4смонтирован буровоймеханизм 20, включающий буровую штангу 21, нижний люнет 22 с поводком 23и хвоотовик 24, соединенный жестко сбуровой штангой 21. На направляющей18 (фиг.2,и 4) смонтирован заряжающиймеханизм 25, содержащий трубчатый магазин 26 с пазом 27 для установки ампул 28, верхний люнет 29, закрепленный на магазине 26, и шток 30, нижнийлюнет 31 с поводком 32, а такжезакрепленный на направляющей 18 упор33, На направляющей 19 (фиг.3 и 4)смонтирован механизм 34 установки анкерных стержней 35, включающий нижнийлюнет 36 С ПОВодком 37, редуктор...

Номер патента: 1056344

Опубликовано: 23.11.1983

Авторы: Вайнберг, Водяницкий, Протченко

МПК: H02H 3/16

Метки: защитного, отключения, переменного, сети, электроустановки

...сети переменного тока, содержащее датчик тока утечки, первый конденсатор, усилитель с делителем йапряжейия на входе и транзисторным ключом на выходе, расцепитель и источник питания,.снабжено первым и вторым стабилитронами, вторым конденсатором, первым резистором, цепочкой, состоящей из последовательно соединенных Второго резистора и диода, при этом усилитель выполней с инвертирующим.и неинвертируюшим вхолами, к кото При подаче переменного напряжения йаисточйик 5 питанияусилитель 12 получает питание. Благоларя соотношению величин резисторов, входящих в делитель, йа выходе усилителя устанавливается. положительный потенциал, равный примерно половине йапряжейия питания и транзисторный ключ 13 открывается донасыщения, вызывая 40 срабатывание...

Номер патента: 1055878

Опубликовано: 23.11.1983

Авторы: Братчун, Власов, Гацко, Голубов, Кошелев, Островский, Протченко, Чеботаев

МПК: E21D 11/00

Метки: крепь, передвижная, предохранительная

...и 2, связанные посредством гидроцилиндров 3 передвижения, установленных на платформе 1, и осей 4 и 5. На платформе 2 установлены гидро- цилиндры 6 ее передвижения с башмаками 7 для упора в постоянную обделку выработки 8. Платформа 1 снабжена режущим выступом 9 и выдвижными в продольном направлении балками 10 и 11,установленными в направляющих 12 и 13. Платформа 2 снабжена аналогичными выдвижными балками 14 и 15, установленными в направляющих 16 и 17 соосно балкам первой платформы. Балки 10 и 14,11 и 15 в продольном направлении связаны друг с другом посредством осей 18 и 19. На платформах установлены попарно несущие рамы, из которых одна 20 своими нижними концами связана шарниром 21 с платформой,а другая 22 своими нижними концами связана...

Номер патента: 997034

Опубликовано: 15.02.1983

Автор: Протченко

МПК: G06F 7/552

Метки: вычисления, двух, квадратного, квадратов, корня, суммы, чисел

...и сумматор, причем цервые и вторые входыкоммутатора подключены соответственно ко входным шинам величин х и у,. авыход - ко входу сумматора. Циклвычислений состоит из девяти тактов,задаваемых управляющими сигналами,Формируемыми с помощью распределителя импульсов. Операции вычитания,сдвига и сложения кодов выполняютсяпоследовательно, причем используется одна схема сувещрования, что связано с усложнением .схемы управления и коммутации, а также с необходимостью запоминаниярезультатов 2.Недостатками этоявляются повышеннаятуры и относительнодействие, которые яем последовательнойпроцесса вычисленийния определяется выр где Г - время выполнения однойоперации суьвщрования чисел;Ч - время записи одного числав сумматор или регистр;Сина - время...

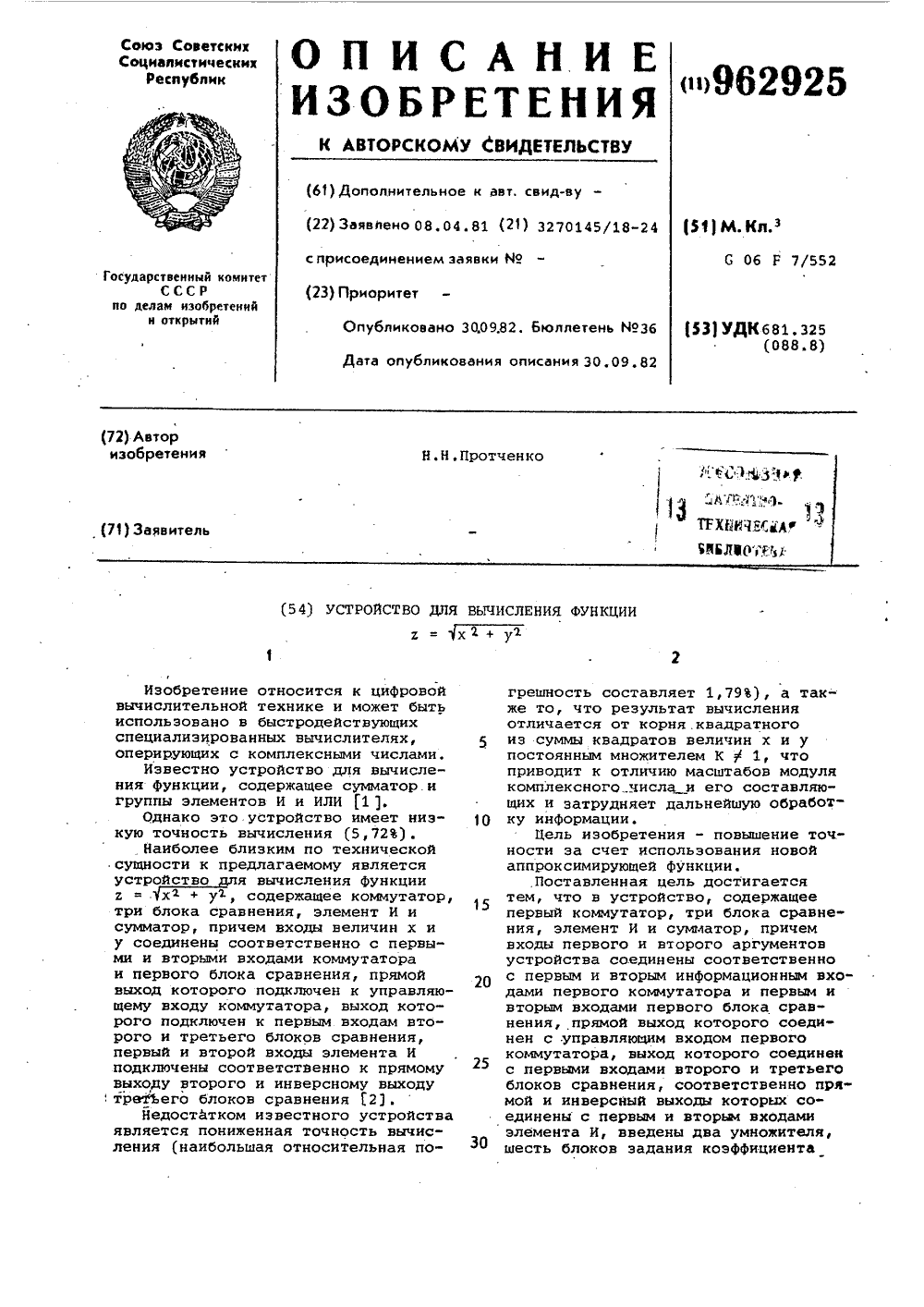

Номер патента: 962925

Опубликовано: 30.09.1982

Автор: Протченко

МПК: G06F 7/552

Метки: вычисления, функции

...8 и 1). В столбце 9 этой таблицы приведены аппроксимирующие выражения для каждого полу- интервала значений отношения х/у.Алгоритм (1) и (2) реализуется устройством следующим образом.Блок 1 сравнения величин х и у управляет работой коммутаторов 2 и 3 таким образом, что код,неличины А на выходе коммутатора 2 всегда больше кода величины В на выходе коммутатора 3 (таблица,. столбцы 2 и 3). Тем самым реализуется выбор выражеийй (1) или (2), Блоки 4 и 5 сравнения срабатывают соответственно при выполнении условий А ) 2 В и А4 В и Формируют совместно с элементом, И 6 три сигнала управления (таблица, столбцы 4-6) блоками 7-12 задания коэффициента, причем каждый сигнал включает пару датчикон кода Ки Ка, которые Формируют двоичные коды...

Номер патента: 953214

Опубликовано: 23.08.1982

Авторы: Бланк, Власов, Голубов, Дружин, Протченко, Радичкин, Старосельский, Сыркин, Шемардов, Юровский

МПК: E21D 11/10

Метки: нанесения, торкрет-бетона

...две парыоткидных аутригеров 15, балку 16 свыдвижными опорами 17, направляющие18, силовые гидроцилиндры 19, являющиеся приводом поперечного перемещения установки в горизонтальнойплоскости,АутриГеры 15 служат временной.опорой установки, монтируют их на раме 1, симметрично относительноее осей. Балки 16 установлены перпендикулярно продольной оси установки с возможностью их выдвижения внаправляющих 18 рамы. Балки 16 шарнирно соединены со штоками 20 силовых гидроцилиндров 19, корпус которых шарнирно закреплен на раме 1.Подача вагонетки 21 с сухой бетонной смесью в выработку осуществляется по рельсовому пути 22, например,.контактным электровозом (не показан), питающимся от электрического контактного провода 23. Установка работает...

Номер патента: 951280

Опубликовано: 15.08.1982

Авторы: Протченко, Фролов, Юров

МПК: G06F 1/02

Метки: генератор, цифровой

...первого элемента И подключен к установоч951280 Формула изобретения 3 НИИПИ Заказ 5947/54 Тираж 731 Подписное илиал ППП "Патент", г. Ужгород, ул.Проектная,ным входам счетчика и кольцевого регистра сдвига, выходы всех элементовИ подключены к входам элемента ИЛИ,выход которого, являющийся выходомцифрового генератора, подключен куправляющему входу кольцевого регистра сдвига.На чертеже представлена структурная схема цифрового генератора.Он содержит счетчик.1, генератортактовых импульсов 2, кольцевой регистр сдвига 3, элементы И 4.0-4.п,элемент ИЛИ 5,Цифровой генератор работает следующим образом.В исходном состоянии в разряд регистра 3, подкЛюченного к входу элемента И 4.п, записана логическаяединица, а в остальные - нули. Сигналы тактовой...

Номер патента: 900293

Опубликовано: 23.01.1982

Автор: Протченко

МПК: G06G 7/16

Метки: множительное

...второго циф-, роаналогового преобразователя 7, аналоговый вход которого связан со вхо" дом опорного напряжения Ц . Разрядные выходы второго реверсивного счет чика 11 являются цифровыми выходами устройства.Устройство может работать в двух режимах, устанавливаемых автоматически: начальной отработки и слежения. В первый режим устройство переходит в момент поступления перемножаемых сигналов Х 1 и Х на второй вход компаратора 5 и на айалоговый вход цифроаналогового преобразователя 4. При этом в зависимости от первоначального состояниц компараторов 5 и 6, управляющих переключателями 2 и 8, тактовые импульсы с генератора 9 поступают через переключатели 2 и 8 на прямые, либо реверсивные входы реверсивных счетчиков 1 и 11. Благодаря наличию...

Номер патента: 879770

Опубликовано: 07.11.1981

Автор: Протченко

МПК: H03K 13/17

Метки: аналого-цифровой

...квант д )1 ОьОО 1 "дф - д: ОьТак как код реверсивного счетчика буменьшится на единицу по сравнениюодом исходного состояния, равенОство (2) нарушится, и напряжениестанет равнымОу = ОР 1 -д 1Величина О 1 определяется выражением (4) и является опорным напряжением цифро-аналогового преобразоват еля 8. Величина кванта Ь 1 связа- ажена с опорным напряжением ОО 1 выраж - нием, аналогичным выражениюООа (Ь)где и - число разрядов реверсивногосчетчика б. Однако здесь имеется существенное отличие, заключающееся в том,что величина опорного напряжениязависит от величины входного напряжения в соответствии с выражением (4),а это означает, что величина квантатакже зависит от величины О Есливыполняется неравенствод 1 д( )то при уменьшении кода...

Номер патента: 863359

Опубликовано: 15.09.1981

Авторы: Власов, Голубов, Протченко, Прудовский, Радичкин, Сыркин, Харитоненко, Цынков

МПК: B28B 7/12

Метки: бетонных, распалубки, смесей

...в виде цилиндров с подпружиненными возвратными пружинами 12поршнями 13.Силовой цилиндр 6 при помощи шарнирных тяг 14 соединен с двуплечимирычагами 15 захвата при помощи скалки 16, верхний конец которой с пружиной 17 размещен в образованном вштоке 18 осевом канале.На оси 10 серьги 9 симметричнонижнему концу скалки 16 смонтированыповоротные Х-образные кулачки 19фиксатора рычагов 15, контактирующиес верхними 20 и нижними 21 упорами,закрепленными на поверхности центральной полости 8 рамы 1.Силовой цилиндр б выполнен с заливной пробкой 22 и стопорным болтом23 положения скалки 16.Устройство для распалубки изделийиз бетонных смесей работает следующимобразом. При подъеме крюком 11 серьги9 скалка 16 сжимает пружину 17 иутапливается в осевом...

Номер патента: 845964

Опубликовано: 15.07.1981

Авторы: Бекасов, Капустин, Протченко, Радичкин, Рафф, Сквирская

МПК: B21D 11/12

Метки: арматурныхсеток, гибки

...на рабочий размер формообразующих коло док 6. Пневмоцилиндры 21 служат для поворота гибочных планок 3.Устройство для гибки арматурных каркасов работает следующим образом.В исходном положении траверса 16 поднята. На борта 19 приемного стола 2 и на выставленные упоры 20 устанавливают вальцованную арматурную сетку 4. Посредством пневмоцилиндров 18 производится опускание траверсы 16 с прижимом 5. Шток 10, положение которого фиксируется с помощью 4 противовеса 11, входит в контакт со штоком 7, Усилие, под которым находится шток 10, больше усилия пружины 9, поэтому при движении прижима 5 вниз, шток 7 двигается вверх, сжимая при этом пружину 9 и воздействуя через тяги 12 на формообразующие колодки 6. При этом колодки 6, поворачиваясь,...

Номер патента: 785499

Опубликовано: 07.12.1980

Авторы: Власов, Иванов, Каприелянц, Кошелев, Протченко, Ходош, Цагикян

МПК: E21D 11/10, E21D 9/04

Метки: агрегат, проходческий

...арочной формы, связанных между собою силовыми гидроцилиндрами 12.Металлоконструкции 10 и 11 ос:ащены опорами 13, контактирующими с хвостовыми честями 5 выдвижных шандорных элементов 2 с помощью роликов 14, Опоры 13 имеют возможность радиального перемещения относительно оси агрегата за счет силовых гидроцилиндров 15.0Металлоконструкции 10 и 11 поддерживающего устройства 9 опираются на почву выработки лыжами 18 и 17 сооте етств енно.Предлагаемый проходческий агрегат работает следующим образом.Одновременно с ведением проходческих работ возводится очередная заходка 8 обделки, при этом заходка возводится под защитой хвостовых частей 5 выдвижных шандорных элементов 2. Хво)."товывчасти 5 опираются в этот момент на уженабравшую прочность...

Номер патента: 773281

Опубликовано: 23.10.1980

Авторы: Власов, Иванов, Кошелев, Островский, Протченко, Ходош, Цагикян

МПК: E21D 9/06

Метки: проходческий, щит

...опалубку, состоящую из формуюшей и поддерживающих частей, прес- сующее устройство, гидроцилиндры и устройство для подачи бетонной смеси в зону ее укладки 2 .Недостатком данного щита является то, что к моменту прессования очередного кольца монолитно-прессованной обделки из-за значительной продолжительности процесса укладки бетонной смеси в выработках большого сечения происходит схватывание части бетонной смеси, уложенной в начале процесса, что приводит к снижению качества готовой обделки.Цель изобретения - повьциение качества обделки тоннеля большого поперечного сечения путем обеспечения возможности возведения обделки по частям ее поперечного сечения.Поставленная цель достигается тем, что прессуюшее устройство выполнено из...

Номер патента: 685827

Опубликовано: 15.09.1979

Авторы: Власов, Иванов, Кочетков, Кошелев, Островский, Протченко, Ходеш, Цагикян, Шенкман

МПК: E21D 9/04, E21D 9/12

Метки: агрегат, проходческий

...обоймы 3с опорами качения 4. Опоры качения 4 установлены на платформы, выполненные изэлементов 5.Элементы 5 имеют расширенное опорное основа.нис 6 и направляющую дорожку 7 в верхнейчасти для опор качения 4. Гидроцилиндры передвижения 8 с одной стороны упираются в концевые элементы 9 платформы, а с другой связа.ны с корпусом 1. Элементы 5 платформы скреп.лены между собой и с концевыми элементами 9шарнирными стяжками, состоящими из резьбового стержня 10, свободно проходящего черездва соседних элемента платформы, На стержень 10надеты конические шайбы 11 и сферические шайбы 12, стянутые гайками 13. В корпусе 1 агрегаФормула изобретения 3 6858 та укреплена горизонтальная перегородка 14, к которой крепятся направляющие 15 грузоподь.емных...

Номер патента: 307418

Опубликовано: 01.01.1971

Автор: Протченко

МПК: G09B 23/06

Метки: клине, механике, прибор, сил, учебный

...21. На дисках 1 и 2 нанесена шкала 10 22 в значениях величины силы и градусныешкалы 23 для установки диска под углом, соответствующим размеру клина. На задней стенке прибора нанесен указатель 24 и установлена выдвижная планка 25, которую под цимают до уровня обуха клина и закрепляютбарашком с винтом 26. Для контроля горизоцтальности установки обуха клина прибор имеет смонпгировацный на его основании 27 шаровой уровень 28 и опорные винты 29 и 30.20 Ползун 10 (см. фиг. 2) помещен в коробке31, которая с помощью кронштейнов 32 и 33 прикреплена к диску 1, а ползуц 11 укреплен ца диске 2 аналогично ползуцу 10. Диск 1 имеет подъемное приспособление (см. фиг. 4), 25 состоящее из скобы 34, охватывающей жесткоось 3, подвижной планки 35 ц...

Номер патента: 48170

Опубликовано: 31.08.1936

Авторы: Дубник, Ильин, Протченко

МПК: B42B 4/00

Метки: бумаги, вкладки, одновременно, проволокой, промокательной, тетради, шитьем

...30 по сектору во время работы отодвигает ролик 36, каковое движение при помощи тяги 38 и рычага 37 передается оси 8 (фиг. 2) и следовательно, при посредстве насаженного на нее рычага 9 с державкой 10, подвижному ножу 4.Работа приспособления происходит следующим образом.Бюварная бумага с установленного наверху сшивательной машины рулона 40, как указано на фиг. 4, подводится к режущему приспособлению гак, чтобы она находилась у ножа 4. При движении качающихся рычагов швейной машины вверх шестерня 30, сцепленная с зубчаты м сектором 28, приводится во в ращение, которое, посредством сцепленного с нею храпового устройства 39, передается оси и, следовательно, валикам 11 и 6, которые подают бюварную бумагу вверх в зазор между клином 2 и...
