Номер патента: 1594038

Опубликовано: 23.09.1990

Авторы: Астахов, Богданович, Бубнов, Карасев, Никитин, Панов, Погребинский, Соломатин, Шамаков, Юдин, Якимец

МПК: B61H 13/38

Метки: вагона, восьмиосного, механическая, тележки, тормоза, часть, четырехосной

...11 имеют связь с внутренни ми вертикальными рычагами. Наружный вертикальный рычаг с консольной части вагона через трехзвенную тягу 12 имеет соединение с нижним рычагом вертикального вала 13, в свою очередь верхний рычаг вала через тягу 14 имеет связь с тыловым наклонным рычагом 15. Другой наружный вертикальный рычаг имеет связь через тягу 16, наклонный балансир 17 и тягу 18 с головным наклонным рычагом 19, а головной и тыловой наклонные рычаги соединены тягой авторегулятором 20 между собой. На головном наклонном рычаге установлен привод регулятора 21.При торможении пневматическим тормозом шток тормозного цилиндра 1 перемещается вправо (в плоскости чертежа) и по- ЗО ворачивает наклонный головной рычаг 19 последовательно относительно...

Номер патента: 1590405

Опубликовано: 07.09.1990

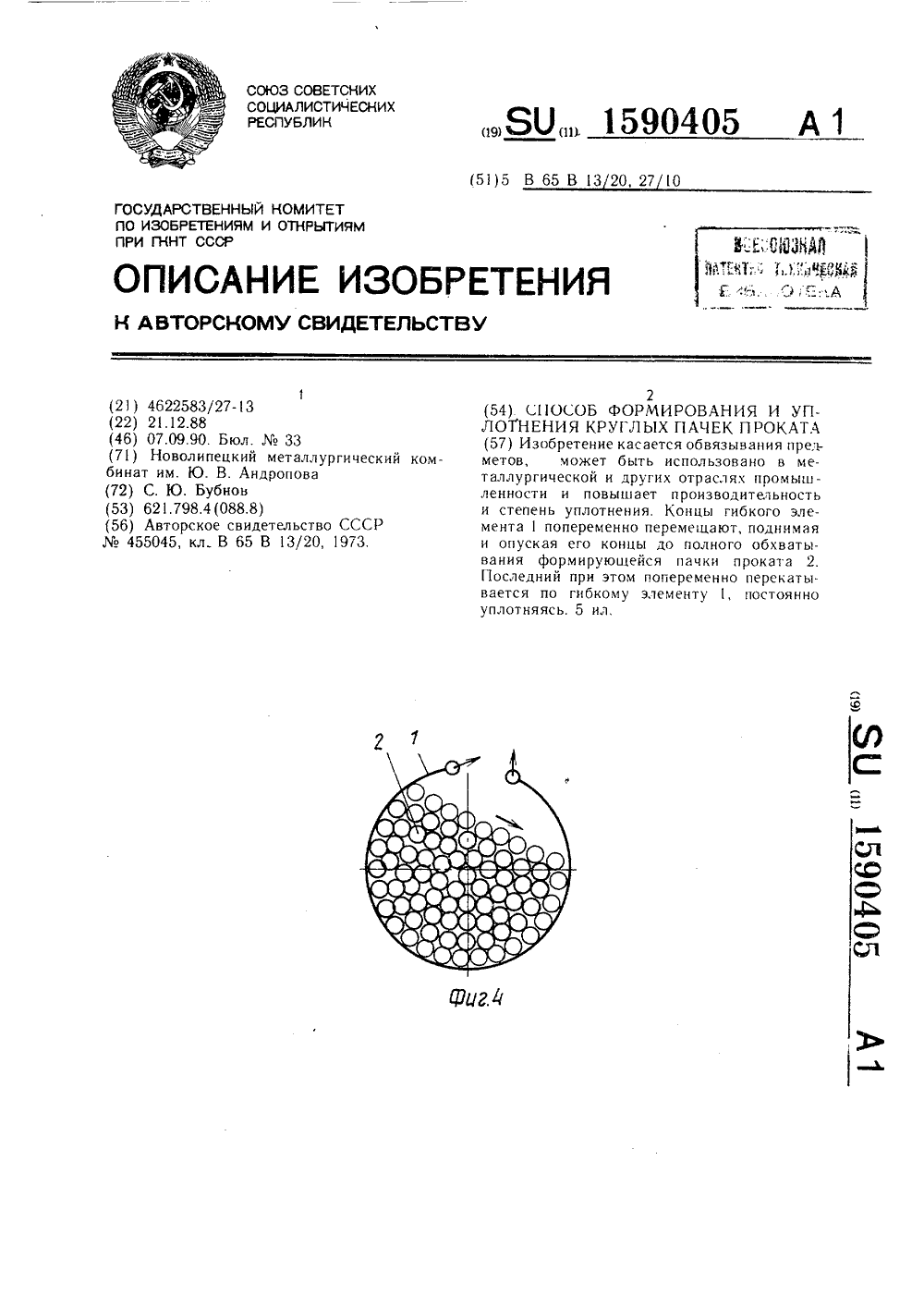

Автор: Бубнов

МПК: B65B 13/20, B65B 27/10

Метки: круглых, пачек, проката, уплотнения, формирования

...тиям при Г д. 4/5 о Гага орска гвснного 3035, М издатель тениям и откр шская наб.,ент, г. Ужго сква Ж - 35 Ра кий комбинат Па рина, 101 д, ул Изобретение касается обвязывания предметов, а именно способа формирования и уплотнения круглых пачек проката.Цель изобретения - повышение производительности и степени уплотнения. На фиг, 1 - 5 представлена схема процесса формирования и уплотнения круглых пачек проката. Способ осуществляют следующим образом.Формирование и уплотнение круглых пачек проката различного диаметра ведут на специальных устройствах, установленных последовательно по длине проката. Каждое из устройств может представлять собой шарнирно закрепленные на основании приводные рычаги (не показано), соединенные гибким элементом...

Номер патента: 1589373

Опубликовано: 30.08.1990

Авторы: Бубнов, Кавко, Сутормин

МПК: H03D 13/00

Метки: дискриминатор, частотно-фазовый

...в состояние "О", элемент И-НЕ 6 закрывается, а счетчику разрешается вести подсчет импульсов контролируемой частоты ГПри отсутствии импульсов контролируемой частоты Г К между двумя импульсами эталонной частоты Г в блоэ кирующих триггерах 3 и 4 происходит изменение информации следующим образом:а) из режима насыщения при Гк ъ Гпроисходит переход в режим фазового сравнения;б) из режима Фазового сравненияпроисходит переход в режим насыщения при Г кГв) режим насыщения при Гк с Гэ со-храняется.к Э 35При приходе двух и более импульсов контролируемой частоты Г между двуКмя импульсами эталонной частоты Гэ происходит один из следу,ощих переходов:40а) из режима насыщения при Гк с Гэпроисходит переход в режим фазового сравнения;б) из...

Номер патента: 1588667

Опубликовано: 30.08.1990

Авторы: Бубнов, Воронин, Ищенко, Пеганов, Скорняков, Щапов

МПК: B65G 65/44

Метки: питатель, сыпучих

...камере и дозировка не нарушается. Кроме того, аккумулированный в камере материал массой Я давит на движущийся слой и за счет увеличения силы трения частично снижает скорость его перемещения. Кроме того, под действием силы Р давления материала на плоскость шибера, величинакоторой зависит в первую очередь от силы трения при срезании слоя материала, возникает момент М на коротких плечах рычагов. Когда значение момента М превысит величину момента М от действия противовесов, то рычаги повернутся вокруг опорных осей, шибер опустится и уменьшит на величину Лй высоту перемещаемого слоя материала до величины й. Максимальная величина ЛЙ регулируется с помощью верхнего винтового упора.При расстоянии, меньшем 0,4 ширины выпускного отверстия...

Номер патента: 1583120

Опубликовано: 07.08.1990

Авторы: Бубнов, Евсюков

МПК: A63G 31/00

Метки: водные, качели

...на ее внутренней части, и У-образные поплавки 3, располо женные на диаметрально противоположных сторонах рамы 1 симметрично относительно ее вертикальной оси. Поплавки 3 своей нижней частью закреплены на раме 1 посредством шарниров 4, оси которых перпендикулярны плоскости рамы 1. При этом качели имеют ограничители 5 перемещения поплавков 3.Ограничители 5 могут быть выполнены в виде гибких тяг, одним концом соединенных с рамой 1, другим - с каждым 25 из поплавков соответственно. Качели могут иметь фиксаторы 6 для закрепления поплавков 3 при расположении их внутри рамы 1,Фиксаторы 6 могут быть выполнены в виде штырей, при этом поплавки 3 ЗО должны иметь отверстия 7 для размещения штырей, расположенные перпендикулярно плоскости рамы...

Номер патента: 1581691

Опубликовано: 30.07.1990

Авторы: Бубнов, Молокова, Сомов, Телегин

МПК: C01B 31/02

Метки: термообработки, углеродсодержащих

...непрерывно загружают непрокаленный нефтяной кокс в количестве 17,23 т/ч, Суммарное содержание влаги и летучих веществ в коксе 10,2 мас.Х. Нагрев печи осуществляют от сжигания природного газ в количестве 457 м /ч при помощи га.зовой горелки, установленной в горячем конце печи, Температуру в зоне1581691 Формула изобретения 2, Способ по п.1, о т л и ч а ющ и й с я тем, что прокаливание осу" ществляют при 1200-1350 С. 3. Способ по П.1, о т л и ч а ющ ы й с я тем, что в качестве углеродсодержащего материала используют ЗО пеф яп"и ПриРасход 18 ыход гогаз тового-пр одукта м и /чмыс.%1 лина зомер ны прокаливания,м плотность г/см общие в томчислевне пеохлажденпя,кг/т чи 72-38-1 О1-210-12 30,56 457 33,71 446 34,62 459 34,15 450 36,03 475 78,81...

Номер патента: 1579866

Опубликовано: 23.07.1990

Авторы: Бубнов, Ведищев, Зевин, Шматов

МПК: B65G 47/19

Метки: груза, насыпного, перемещения, подачи

...ленточный конвейер в виде горизонтально и наклонно установленных роликоопор 1, установленной на них ленты 2 и установленного в шарнирах 3 рамы 4 бункера 5, жестко соединенного с тягой 6. Бункер имеет механизм поворота в виде закрепленных на раме 4 дефлекторных роликов 7, снабженных коническими шестернями 8, расположенного над ленточным конвейером распределительного вала 9 с резьбой на поверхности и установленной на нем гайки 10, шарнирно соединенной с тягой 6. Распределительный вал 9 кинематически соединен с дефлекторными роликами 7.Устройство работает следующим образом.Насыпной груз 11 при отсутствии бокового смещения ленты 2, выгружаясь через бункер 5, движется по центру ленты 2. При поперечном смещении ленты 2 боковые кромки...

Номер патента: 1574503

Опубликовано: 30.06.1990

Авторы: Астахов, Бондарь, Бубнов, Волков, Косарев, Кузнецов, Никитин, Панов, Погребинский, Присяжнюк, Соломатин, Ступичев, Швец, Юдин

МПК: B61H 13/36

Метки: железнодорожного, передачи, подвижного, рычажной, состава, тормоза, триангель

...как на подвижном составеширокой (обычной), так и узкой колеи,С наружной стороны от установки башмака 2 на полках 7 балки 1 выполнено сквозное отверстие для размещенияпредохранительного шплинта. 8. Башмак имеет прямоугольное отвер" 45 стие с изменякнцимся по длине сечением, На боковой поверхности этого прямо-угольного отверстия выполнены упоры 9 для цапфы триангеля, а в его основании имеется прилив 10, По поперечной оси симметрии башмака 2 в потолке и основании прямоугольного отверстия выполнено два сквозных отверстия, в одно из которых устанавливается валик 6, фиксирующий башмак на цапфе триангеля. Указанные отверстия частично перекрыты планкой 11, жестко установленной на наружной поверхности башмака. Частичное перекрытие планкой 11...

Номер патента: 1572614

Опубликовано: 23.06.1990

Авторы: Бубнов, Егорова, Марченкова, Морозов, Паштаев, Румянцев, Сергиенко, Смиренская, Соловьева, Товве, Федоров

МПК: A61F 9/007, A61M 1/00

Метки: масс, удаления, хрусталиковых

...8 на дистальном конце аспирационной трубки,4 выполнено овальным. Дистальный конец 9 выполнен в виде шарика,причем площадь сечения трубки составляет0,6 - 0,8 площади сечения шарика,Канюля соединяется с аспирационноирригационной системой при помощи аспирационного 6 и ирригационного 5 патрубков.ЗО Устройство работает следующим образом.После удаления ядра хрусталика устройство, соединенное с аспирационно-иррига ционной системой, вводится в заднюю ка 35 меру глаза. Изогнутые гибкие аспирационно-ирригационные трубки располагаются па раллельно задней капсуле хрусталика.Ирригационная жидкость, выходя из торцевого отверстия 7, направляется вдоль задней стенки капсулы, вымывая хруста ликовые массы, доходя до экватора хрусталика,...

Номер патента: 1570941

Опубликовано: 15.06.1990

Авторы: Бубнов, Мацегора, Попов, Тусиков, Шевченко

МПК: B61D 5/00, B65D 88/12

Метки: цистерна

...увеличить диаметр котла цистерны и, как следствие, увеличить ее полезный объем.На фиг. 1 изображена цистерна, общий вид; на фиг. 2 - узел 1 на фиг, 1.Цистерна включает установленный на платформе котел 1 с загрузочным люком 2 и крышкой 3, образованной расположенными одна под другой пластинами 4 и 5, одна из которых выполнена изогнутой. Пластины соединены по периметру между собой кольцом жесткости 6, имеющим паз с размещенной в нем уплотнительной прокладкой 7.В средней части пластин 4 и 5 выполнены соосные отверстия, в которые уста,навливается стержневой элемент 8 для жесткого соединения, при этом его концевой участок выступает над пластиной 4. Крышка имеет ригель 9, шарнирно закрепленный посредством оси 1 О на стойке 11,...

Номер патента: 1565776

Опубликовано: 23.05.1990

Авторы: Бекасов, Бубнов, Донченко, Евтушенко, Кельрих, Лагута, Холод

МПК: B65D 88/74

Метки: железнодорожная, цистерна

...и конденсат постепенно заполняет пространство между котлом 2 и подогревательным кожухом 3. По мере наполнения подогрева- тельного кожуха 3 конденсатом пар поступает уже в конденсат и разогрев груза осуществляется как подаваемым паром, так и образующимся горячим конден атом. При полном заполнении подогревательного кожуха 3 конденсат сливается из него через сливные патрубки 6 и далее через устройства 7 , для подпора пара, при этом в течение всего процесса разогрева подогревательный кожух 3 пополняется вновь образующимся в нем из пара конденсатом. Теплоизоляция 4, наносимая на наружную поверхность подогре вательного кожуха 3, значительно уменьшает потери тепла от кожуха к наружному воздуху, особенно в зимний период...

Номер патента: 1565722

Опубликовано: 23.05.1990

Авторы: Бубнов, Пинчук, Пичугин

МПК: B29D 30/16, B29D 30/30

Метки: барабан, ленточного, наложения, сборочного, станка

...37. На станине 1 закреплен упор 38. Пневмоцилиндр 34 подключен к магистрали параллельно с силовым цилиндром 28.Устройство работает следующим образом. 25Материал 3 в прокладке 4 иэ бобины 2 заправляют между протягивающими роликами 5 и, закатывая прокладку на бобину 8, протягивают через компенсатор 9 центрирующее приспособление 10 между губками 25 и 26 в захватное устройство, которое зажимает переднюю кромку материала, Шток пневмоцилиндра 34 находится в крайнем правом, а шток силового цилиндра 28 - в нижнем положении, Секция 13 отведена от сборочного барабана.При включении привода 7 материал разматывается с бобины 2, Одновременно подают сжатый воздух в полость пневмоцилиндра 34 и в полость силового40 цилиндра 28 так, что шток силового...

Номер патента: 1560574

Опубликовано: 30.04.1990

Авторы: Бубнов, Засухин, Орлов, Усков, Хорьков

МПК: C21D 1/62

Метки: металла, охлаждения, форсунка

...ачи жидкости установвозможностью осевого его торец выполнен со работает следующим обаз, например воздух, и ффдаются соответственно че 3 и штуцер 4, причем газполость между крышкой ичерез каналы 7 с высокойыбрасывается в атмосферу,1560574 дкюп М(идкость под давлением вытекает изотверстия штуцера 4, причем благодаря скосу поток жидкости постепеннодробится и под действием атмосферного давления растекается по лотку,образуемому газовыми струями, исте-.кающими из каналов, который эффективно распыляют жидкость до мелкодисперсного состояния. Дроблениюжидкости способствуют также турбулентные потоки атмосферного воздуха,эжектируемого газовыми струями. Режим охлаждения проката легко регулируется в широком диапазоне за счетизменения давления...

Номер патента: 1555164

Опубликовано: 07.04.1990

Авторы: Азовский, Болотин, Бубнов, Карасев, Константинов, Котуранов, Котюк, Моксяков, Устич, Хусидов, Юдин, Ярлыков

МПК: B61F 5/02

Метки: вагона, две, двухосные, кузова, опорное, тележки

...воспринимает т, центральная п одо льнаяЦель изобретения - снинаемкости.У Рнуюговые усилия, аНа фиг. 1 показано опо нмю опор ое устройствоиг,З -а иг. 2 - узел 1 на иг. 1му участку пути возможкриволинейноа . ф .; на нойбод льное сечениеод 4алки, про- г ".ележки относителтельно друф . - центральная палка, общий випорой кдов ся меп те с оковой бются двеф " алкои 6 отноного вагона являцилиндрическойдве четырехосные тележккоторых сосстоит из дв х дво еспечиваетлки, а паз 11жек 1, объедтележки, каждая изна надрессорной бал 5,ИНЕННЪХу вухосных телет податливость бок " бд центральной соединид ьном направлении. П иковои алкибоковых усилтральный подп тн 3ими опорами 9 наии кузов поддерживаетс я плосна боковых балках 6.зова а пяти 4ика 4 пирается...

Номер патента: 1351238

Опубликовано: 30.03.1990

Авторы: Бубнов, Голдырев, Евсеев, Кулагин, Плотников

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, полезных, раздробленных, руд

...или послойной отсыпкой в штабелях КВ,Подготовленную руду орошают растворамивыщелачивающего реагента и .осуществляютсбор и транспортировку продуктивных растворов.По окончанию активной стадии выщелачивания из-за каналообразования, механической, химической кольматации и неравномерной проработки различных участков выщелачиваемой горной массы снижается со держание полезного компонента в продуктивных растворах и для ускорения процесса требуется его интенсификация.С этой целью в выщелачиваемой руде бурят скважины с одновременной их обсадкой на всю ширину, длину и высоту подготовленного объема. Внутри обсадки скважинразмещают заряды ВВ, Скважицы располагают преимущестенно в переуплотненныхзонах, а расстояние между скважинамиопределяют...

Номер патента: 1553385

Опубликовано: 30.03.1990

Авторы: Бубнов, Сентяков, Стерхов

МПК: B25J 15/06

Метки: захват, пневматический

...изображен пневматический захват, общий вид.Пневматический захват содержит вихреВую камеру 1 с тангенциальными каналами 2, установленную в корпусе 3 и закрепленную на мембране 4 с возможностью перемещения вдоль продольной оси корпуса 3. При этом полость вихревой камеры 1 через полость А, образованную мембраной 4, внутренней поверхностью корпуса 3 и внешней поверхностью вихревой камеры 1, связана с источником 5 сжатого воздуха. Мембрана 4 закреплена на корпусе 3 крышкой 6 и подпружинена относительно нее пружиной 7 сжатия. На корпусе 3 с помощью винтов 8 закреплен регулируемый по высоте, например подбором втулок 9, упорный элемент 10. Регулировка степени сжатия пружины 7 осуществляется винтом 11.Пневматический захват работает следующим...

Номер патента: 1549783

Опубликовано: 15.03.1990

Автор: Бубнов

МПК: B29D 30/18, B29D 30/32

Метки: барабану, бортовых, колец, подачи, сборочному

...выступа 14 на величину а. На зажиме 13, снабженном двуплечим рычагом 18, установлен конечный выключатель 20, закрепленный на кронштейне 21 и связанный с системой управления устройством (не показано). Кольца 7 и 11 снабжены пазами б для прохода вала 22 сборочного барабана при обратном ходе устройства после посадки бортового кольца 2 на шаблон сборочного станка. Рядом с устройством установлен питатель 23 бортовых колец 2.1549783 формула изобретения 3Устройство работает следующим образом, Для приема и зажатия бортового кольца 2 устройство занимает фиксированное положение относительно питателя 23. Цилиндром 10 поворачивают кольцо 7, перемещая его на роликах 8 относительно неподвижного кольца 11. При взаимодействии отжимных упоров 17 с...

Номер патента: 1547940

Опубликовано: 07.03.1990

Авторы: Бубнов, Патапович, Саблин, Семиколенов, Харлан

МПК: B22D 3/00

Метки: разливки, ферротитана

...массы металла. Способ разливки позволяет в 2 раза увеличить хрупкость ферротитана, что приводит к уменьшению энергозатрат на его дробление. Время дробления ,слитка уменьшается с 7,2 до 2,8 - 3,7 мин. 1 табл. ка, сокращает время . способствует наиболе ду корольков металла талл, тем самым увел кость. Это позволяет затраты на дробление слитка при получении В плавильном агре лен ферротитан, Посл металл, перемещаясь вался через разливоч ложницу, Металл слив с различной скорость было менять за счет ра отверстия различи1547940 уменьшению энергозатрат на его дробление, и в связи с этим повышаетсяпроизводительность получения товарного продукта. формула изобретения Способ разливки ферротитана, выплавленного в плавильном горне, включакший...

Номер патента: 1544673

Опубликовано: 23.02.1990

Авторы: Бубнов, Гавриков, Гнездилов, Левин, Хайбуллин, Щеглов

МПК: B65G 11/20, B65G 53/56

Метки: переключения, потока, сыпучего, транспортируемого

...обусловлено образованием эффекта самофутеровки контактирующих с материалом элементов устройства, имевшая место при выгрузке материала 7, приведено в гаолице.Устройство работает следу юшим образом.Поток матс риала 7 с основног(1 конвейера 1 псгступдет во вра(цаюшук 1 ся воронку 2 и церез точки 4 направляется на приемные конвейеры 5 через устройства 6 переклкгчения потока.Если короо 14 установить (приводом 15) в крайнее положение, обеспечивающее иере 3035404550 формула и госгрс гения Устройство для переключения потока тр 1 нспортируемого сыпучего материала, солержац(с( полый корпус с верхним загрузочным и двумя нижними противолежащими боковыми разгрузоцными окнами и цереключаю 1 ции лемент, установленный с возмож цост 1.1 о поворота от...

Номер патента: 1543414

Опубликовано: 15.02.1990

Авторы: Бубнов, Гуров

МПК: G06F 13/00

Метки: абонентом, сопряжения, эвм

...сбрасывает триггер 9 и черезэлемент задержки счетчик 6,Первый импульс записи устанавливает на адресных входах блока 15 памяти первый адрес и с выхода элементазадержки 19 через элемент НЕ 18 поступает на вход выборки, записав первое информационное слово в первый Формула изобретения Устройство для сопряжения ЭВМ с абонентом, содержащее первый блок па 5 1543414 6адрес блока 15 памяти. После того,.".ак весь массив информации будет записан, на дешифраторе 17 вырабатывается импульс, который сбрасываеттриггер 16 и через элемент 20 задержки счетчик 21. Считывание информациииз блока 15 памяти аналогично считыванию из блока 1 памяти, Триггер 2 рез элемент НЕ 40 импульсом с эле переключается в том случае, если одиниз блоков памяти 1 или 15...

Номер патента: 1542602

Опубликовано: 15.02.1990

Авторы: Аксененко, Бубнов

МПК: B01F 7/18

Метки: приготовления, растворов

...на емкость 13, которая заполнена необходимым количеством перемешиваемого материала 14. Включают привод и вал 6, вращаясь, производит перемешивание раствора 14. После окончания работы, при помощи грузоподъемного механизма устройство удаляется из емкости 13 и переносится к месту хранения. Для его самоуста новки (фи г, 4) необходимо сложить каждый рычаг таким образом, чтобы звено 7 находилось под упором 1 О. Захват 8 устанавливается в паз 11 и взаимодействует с вертикальной стенкой Г-образного упора 10 (фиг. 5 б). Данная операция производится, когда устройство поднято грузоподъемным механизмом.Затем устройство опускают на горизонтальную поверхность и оно занимает исходное положение хранения (фиг. 4). Приэтом (фиг. 5 а) захват 8...

Номер патента: 1535547

Опубликовано: 15.01.1990

Автор: Бубнов

МПК: A63B 22/02

Метки: бегущая, дорожка

...Ь закреплены ведомые звездочки 8, а на оси барабана 3 свободно установлена ведущая звездочка 9. К звездочке 9 посредством пружины 10 подпружинена муфга 11, усгановлеццая на оси барабана 3 с возможностью фиксированного перемещения по шпонке 1. Муфта 11 связана с осью 35 барабана посредством гайки 13 и упора 14. Звездочка 9 содержит пальцы 15, а в муфте выполнены отверстия 16 для их размещения. Звездочки 8 и 9 связаны цепной передачей 17, На прогивоцоложцом конце оси барабана 3 смонгиронан ленточный тормоз 18.Бегущую дорожку используют следующим образом.Если муфта 11 не соединена с неду щей звездочкой 9, го спортсмен производит имитацию бега по рабочей ветви приводимой им но нращение ленты при посгояццой по ширине полотна высоте...

Номер патента: 1534314

Опубликовано: 07.01.1990

Авторы: Бубнов, Пинигин, Шумахер

МПК: G01C 1/00

Метки: отсчетное

...каждого микроскопа 4 составляет 45" . Отсчетное устройство может содержать иное количество микроскопов, например шесть или восемь На металлических нитях 5 закреплен, 5 подвес 6 на котором установлены четыре (по числу микроскопов) плоских зеркала 7, при этом нормаль к поверхноси ти каждого зеркала 7 составляет угол 45с отвесной линией. Подвес 6 установлен с возможностью поворота вокру линии подвеса. Устройство 8 поворота отражателя Ь относительно линии подвеса показано на фиг. 1 условно.Каждый микроскоп 4 содержит микрообъектив 9, обращенный к штрихам лимба 3 и окуляр 10. С микроскопом 4 оптически сопряжен автоколлиматор, включающий объектив 11, полупрозрачный оптический элемент, например призмуикуб12 и автоколлимационную марку .13....

Номер патента: 1533836

Опубликовано: 07.01.1990

Авторы: Бубнов, Григорьев

МПК: B22F 3/20

Метки: металлического, порошка, прессования

...профилю зубеев, и общую плотность 7,4-7,5 г/см при давлении прессования 1,3 МПа.П р и м е р 2. Проводят прессование детали "вкладыш" с наружным диаметром 140 мм, внутренним 80 мм и высотой 20 мм из смеси порошков кар. бида титана Т 1 С:, никеля И, и мо" либдена Мо. Прессованче осуществляют на приставке сферодвижного прессования СМи прессу Д 2430 Б усилием 100 т.Пара есусилие я153383 б Формула изобретения Составитель А,ДумчевТ ехр ед М. Ходанич Корректор О,липпе Редактор В,Бугренкова Заказ 11 Тираж 630 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина, 101 на пуансона, 1 град; количество...

Номер патента: 1530389

Опубликовано: 23.12.1989

Авторы: Бубнов, Гохман, Иорш, Лапкин, Пейрик, Плоткин, Сокирко, Татаринов, Чилиби

МПК: B23K 33/00

Метки: нахлесточное, сварное, соединение

...изображено нахлесточное соединение, общий вид.Сварное нахлесточное соединение содержит элементы 1 и 2, соединенные электроэаклепками 3 с головкой 4. Головка 4 расположена со стороны элемента 1. Толщина Б элемента 1 меньше толщины 8 элемента 2, Диаметр головки 4 выбирается из соотношения 2,5 й с Е с 2,6 й, а высота К головки удовлетворяет неравенству К ) 5 8 Где) о - диаметр ядра сварной точки 3.Проведены испытания на трещиностойкость образцов сварных нахлесточных соединений с элементами толщиной 81=3,6 мм и Б =8,0 мм при различных К и Й. Головка располагалась со стороны элемента с толщиной 8=3,6 мм.Результаты испытаний образцов на трещиностойкость представлены в таблице.Как видно из таблицы, в образцах 4 и 5, для которых выдержано...

Номер патента: 1527122

Опубликовано: 07.12.1989

Авторы: Бубнов, Тимофеев

МПК: B66C 1/02

Метки: захватное, электромагнитное

...устройство содержит корпус 1 с размещеннойв нем катушкой 2 управления, охватывающий сердечник 3, установлелный свозможностью перемещения в осевомнаправлении по направляющей 4 (например, по резьбе).Сердечник 3 сочленен с наконечником 5 посредством сферической поверхности 6, причем центр ее совпадает сплоскостью нижней рабочей поверхности наконечника. Для удержания сердеч -ника 3 с наконечником 5 в сочлененноксостоянии в гнездо сердечника 3 установлен постоянный магнит 7. Направле ние магнитного потока магнита 7совпадает с направлением магнитногопотока катушки 2,управления. Электромагнитное захватное устройство взаимодействует с деталью 8.Устройство работает следующимобразом.В исходном положении катушка 2обесточена. При опускании...

Номер патента: 1523572

Опубликовано: 23.11.1989

Авторы: Бубнов, Дворников, Кальмус, Курдюков

МПК: C21B 7/14

Метки: вибротрамбовка, доменных, желобов, печей, уплотнения, футеровки

...ось направляющей 12 параллельна центральной продольной осиустройства. Рычаги 7 и 8 шарнирно соединены осью 13. Тяга 5 представляетсобой два винта 14 и 15 с резьбами,противоположного направления, соединенные муфтой 1 б,Вибротрамбавка работает следующимобразом.При включении вибратора 6, последний начинает вибрировать, Гго колебания через шарнир 9 передаются опорной 40раме 1, а через шарнирно соединенныерычаги 7 и 8, кронштейн 11, направляющую 12 и тяги 5 - на уплотняющие плиты 4.Перед началом работы вращениеммуфт 16 придают уплотняащим плитам 4вибротрамбовки с учетом амплитуды колебаний последних заданное положение. Устройство устанавливают в литейныйжелоб, поверхность которого нужноуплотнить. Во время работы вибратораб его колебания...

Номер патента: 1521306

Опубликовано: 15.11.1989

Авторы: Баделин, Бубнов, Шульмейстер

МПК: A01B 13/02, A01B 49/02

Метки: орудие, почвообрабатывающее

...части щелевателя-направителя 5. Рама 1 имеет навеску 7. Орудие работает следующим образом.Первый рабочий проход трактор с навешенным сзади почвообрабатывающим орудием выполняет по предварительно установленной линии вешек. Во время первого рабочего прохода средний щелеватель-направи- тель 4 нарезает щель на полную глубину. Крайние шелеватели-направители 5 также нарезают щели, но на значительно меньшую, например в 2 раза глубину. Закрепленные за ними вслед клинообразные диски 6, толщина которых превышает толщину ножа щелевателя-направителя (например, в 2 - 3 раза), продавливают обрушившуюся в щели почву и существенно уплотняют верхнюю часть их стенок. В конце рабочего гона трактор выполняет холостой петлевой поворот и заезжает в следующий...

Номер патента: 1520345

Опубликовано: 07.11.1989

Авторы: Бубнов, Зарх

МПК: G01F 11/04

Метки: дозатор, жидкости

...12 и 13,размещенных между втулкой 14 и полымштоком 3 с возможностью поочередноговзаимодействия лепестков каждого цангового Фиксатора с проточкой 19 торцовой гайки 20 толкателя 6. В поломштоке 3 выполнены прорези 21 с поперечными скошенными стенками 22, которые в крайних положениях поршня поочередно взаимодействуют с лепесткамисоответствующего цангового фиксатора.Втулка 14 снабжена колпачковой гайкой23. Между торцовой стенкой 10 и кольцевым буртиком 17 цангового фиксатора 12 и между кольцевым буртиком 18цангового Фиксатора 13 и колпачковойгайкой 23 расположены распорные втулки 24 и 25,Дозатор жидкости работает следующим образом.Жидкость, поступающая в нижнюю полость мерного цилиндра 1, перемещаетпоршень 2 вверх, выдавливая...

Номер патента: 1519717

Опубликовано: 07.11.1989

Автор: Бубнов

МПК: A63B 21/00

Метки: мышц, тренировки

...1 иаметр котцрьх пренып(дл лидчетр кновцых лисков 3 Диски 20 11 ичек)т рзлидльные отверстия 12 и :1, для ссч ц 0 в ки ц( Н(.р(.к,1 д,1 и не. Г рхз ы 1 1 хст( .ц(и(лсцы цд цереклз.1 ие 2 при нцл(цц(и ц(ли 1,нц ) сц( 1 И ц(.ция 14.110 ль:(чк)(ся стрциствцл сг(елчкщих цб Р; 30.11 ри нцл(цтцвкс лрц(ствд к рзооте (в сццртивццч зале или цс(цц(алке стадиона) до ,(цитсльцыс рузы 11 отверстиями 1) ус 3(, и, цц 1 к)ц 1 ц с рс к. д л И 1(с1 ф и. 1 ) , грц(сг 30 )врут зз кНацие 6 в тй 113(ти, ,(. КРОИ ИТС 5 1 МОР 1 И.(1(ТОР .), ПРИ Ц 0,1 ЦИЧ(К)Т е(0 и перс(ирдчивдют ца 120 1 с х)- рцч цд ццвсрхкть л(лцительцых грузов.У( грцсНц .3(цил(;с трдцсццртн(с 3030 кс.ци( (фи. 4), цри Оч грузы 8 кцнтзктирО с ццвсрхос гью (олд ( цлопддки ) Гак кк 351 зы,1...
