B23F — Изготовление зубчатых колес и реек
Способ определения загрузки кромок зубьев червячной фрезы
Номер патента: 1301593
Опубликовано: 07.04.1987
МПК: B23F 21/16
Метки: загрузки, зубьев, кромок, фрезы, червячной
...кромки -зуб с профилем о . Последний зуб выполняют с поднутрением профиля. Способ осуществляется следующим 35 образом,Фрезе-летучке, установленной в шпинделе зубофрезерного станка, одновременно с вращением вокруг своей оси сообщается перемещение вдоль этой 40 оси, заменяющее конструктивное обкаточное движение режущих кромок червячной фрезы, т.е. осуществляется моделирование процесса зубообработки.При резании модифицированным зу бом 2 Фрезы-летучки приборами производят запись параметров нагрузки на зуб, после выхода из зацепления с заготовкой запись прекращается. Следующий за модифицированным зуб 3 со 50 стандартным профилем снимает оставшийся припуск данного реза, подготавливая впадину для дальнейшей обработки. Новое положение зуба 2...
Способ исследования физических явлений в зоне резания
Номер патента: 1303296
Опубликовано: 15.04.1987
Авторы: Голембиевская, Голембиевский
МПК: B23F 5/12
Метки: зоне, исследования, резания, физических, явлений
...впадинзубчатого колеса, а сопряженные с ними боковые профили 18 представляютсобой зеркальное отображение боковыхповерхностей зуба колеса,. Образцы 5 и 6 устанавливают один относительно другого так, чтобы их разноименные боковые профили 18 образовали в плане фигурный паз, соответствующий по форме пазу каждого из них, после обработки которого образуется в плане впадина зубчатого колеса, очерченная профилями 19.Способ осуществляют следующим образом. При регулировке схемы движениями П и П приводят долбяк 1 в соприкос 1новение с основанием 17 фигурного паза одного из образцов, замыкают выключатель 13 и устанавливают по записывающему прибору рабочий ток электрической цепи. Затем движениями В и В поворачивают долбяк 1 и дели- тельный стол...
Стол зубофрезерного станка
Номер патента: 1303297
Опубликовано: 15.04.1987
Авторы: Мокрицкий, Штанов, Щетинин
Метки: зубофрезерного, станка, стол
...пара удерживается относительно стола внеизменном положении упорами (не показаны).Шпиндель 3 кинематически связан спарой винт - гайка (ходовой винт 19,гайка 20) цепи подач станка.Копир 15 может быть закреплен на 50станине неподвижно, при этом гайка 20размещена на корпусе 21 стола. Возможен также вариант исполнения, прикотором копир 15 размещен подвижно,например, посредством тел 22 вращения на станине и несет гайку 20.Стол зубофрезерного станка работает следующим образом.,2При настройке гитар станка и соответствующей установке копира на шпиндель устанавливается зубчатое колесо,включением цепи радиальных подач (илиручным перемещением) стойка устанавливается в положение, соответствующеетребуемой глубине фрезерования (высоте зуба...
Зубодолбежный станок
Номер патента: 1303298
Опубликовано: 15.04.1987
Автор: Гулюткин
МПК: B23F 15/00
Метки: зубодолбежный, станок
...7 станка, несущим устройство дляшагового поворота долбяка на равныеуглы. С ползуном 4 жестко соединен зубчатый сектор 8 эвольвентные зубья которого находятся в зацеплении с шестерней 9, эксцентрично закреп. - ленной на оси 10 поворотного стола 11.Зубчатый сектор 8 может быть выполнен с внутренними или наружнымизубьями, Исполнение сектора с внутренними зубьями позволяет получить в результате обработки зубчатую рейку с увеличивающимся от центра рейки шагом, а при использовании сектора с внешнеи зубьями получают увеличивающийся от центра рейки шаг зубьев, При этом между углом поворота шестерни 9 вместе с осью 10 стола 11 и величиной шага обрабатываемой рейки 5 обеспечивается следующая зависимость:(О 5 а)+Ь+Ьа соз/(+1)3О, 5 й+Ьо где и...
Сборный зубчатый инструмент для отделочной обработки зубчатых колес
Номер патента: 1303299
Опубликовано: 15.04.1987
Автор: Сторчак
МПК: B23F 21/03
Метки: зубчатый, зубчатых, инструмент, колес, отделочной, сборный
...зубчатых колес.Цель изобретения - повышение точности инструмента путем обеспечения наибольшей суммарной длины контактных линии,На фиг.1 показана осевая сторона зуба предлагаемого инструмента; на Ю фиг 2 - правая сторона зуба инструмента; на Фиг.3 - зуб инструмента.Сборный зубчатый инструмент состоит из корпуса 1 и зубчатого венца 2 с нанесенным на него абразивным 15 слоем 3, Активная высота профиля зуба Ьд изменяется по длине зуба инструмента, а именно монотонно убывает от одного торца к другому в противоположных направлениях на различ О ных сторонах зуба венца 2 от полной высоты зуба Ь до величины ЬД мас М 11 И равной модулю инструмента.Уменьшение активной высоты зубьев инструмента путем уменьшения зоны абразивного слоя позволяет...
Способ приработки цилиндрических и конических зубчатых передач
Номер патента: 1303300
Опубликовано: 15.04.1987
Авторы: Зятьков, Подстрелов, Пугачев
МПК: B23F 23/00
Метки: зубчатых, конических, передач, приработки, цилиндрических
...складывается с основной (полезной) нагрузкой и приводит к повышению износа эвольвентных боковых поверхностей зубьев, входящих в зацепление в зоне 11, Этот дополнительный нежелательный износ эвольвентных профилей в зоне 11 зу,бьев может обусловливать дополнитель ные динамические нагрузки у приработанной передачи из-за искажения 5эвольвентного профиля. Аналогичнаякартина износа при приработке возникает и в зацеплении колес 3 и 4(фиг.1 У при Р, -Р 0.С целью исключения нежелательногоизноса эвольвентных профилей в зоне11 зубьев необходимо чтобы выходнойвал был ведущим, а входной - ведомым,при этом валы вращаются с равными повеличине числами оборотов, как приприработке по способу-прототипу, нов противоположном направлении приконтакте...
Зубодолбежный станок для обработки некруглых колес
Номер патента: 1303301
Опубликовано: 15.04.1987
Автор: Голембиевский
МПК: B23F 23/10
Метки: зубодолбежный, колес, некруглых, станок
...обката посредством подбора зубчатых колес гитары 8 с некруглымизубчатыми колесами, установкой посредством блока управления круговойчастоты вращения электродвигателя 1привода главного движения и установкой начальной постоянной круговой подачи посредством установки начальнойкруговой частоты электродвигателя 15 круговых подач на блоке 21 путевогоуправления (сигнал Ч) .Переменная составляющая круговойподачи, необходимая для стабилизации,5 скорости резания, задается в виде настройки процессора на определеннуювеличину сигнала и характер его изменения во времени по циклу обработки (сигнал Ч ).1 О Станок работает следующим образом.При вкгпочении электродвигателя 1получает поступательно-возвратное движение П, некруглый долбяк...
Зуборезный долбяк
Номер патента: 1304995
Опубликовано: 23.04.1987
МПК: B23F 21/10
Метки: долбяк, зуборезный
...зубчатых венцов в отверстиях малых диаметров после первого прохода образуется ц большинстве случаев только одна впадина уменьшенной глубины и нормальной ширины зуба для окончательной, обработки, так как число всех их случаях большереэаемого венцазходах окончательчество которыхее произведениядолбяка и передачисла зубьев долбязарезаемого вен 4от долбяка его зуголщины Формируетедующая предваривпадина.оряемости окончавпадин зубом номистигается за счетзубьев долбякапо простых сомноот простых сомноев нарезаемого венотки внутреннегоьев 12, простыего 2 х 2 х 3, выбиралом зубьев 5 или 7.реннего венца .с(2 хЗх 5) долбякр с числом зубьев 7, 11,13,17 и 19. Уменыйение высоты зуба 4 окончательной обработки на величину 3 по сравнению с зубьями 3 для...
Способ нарезания цилиндрических зубчатых колес
Номер патента: 1306657
Опубликовано: 30.04.1987
Авторы: Баласанян, Вартанян, Егиазарян, Христафорян
МПК: B23F 5/12
Метки: зубчатых, колес, нарезания, цилиндрических
...способ основан натом, что, приняв зависимость силырезания при зубодолблении одним зубом долбяка от угла его проворота в45его косинусоидальной функции, разложив эту функцию в ряд Фурье и составив сумму силы резания для всех режущих зубьев долбяка, установленазакономерность, связывающая силу резания с числом одновременно режущихзубьев долбяка в виде выражения 1 ОР 5(МЧ 2 4) к С 05 ( -(2, -1)1) р (3) где Р - суммарная сила резанияс мпри зубодолблении;угловой шаг зубьев долбяка;угол поворота долбяка;Р - величина амплитуды силыорезания при эубодолбленииодним зубом долбяка;целые положительные числа, 1 = 1,2,3,Анализ выражения (3) показывает,что колебание силы резания наимень-.шее, когда г = 1,5; 2,5;2 и+1Поэтому более высокую точ...
Способ нарезания зубчатых колес долбяком
Номер патента: 1306658
Опубликовано: 30.04.1987
Метки: долбяком, зубчатых, колес, нарезания
...получаетсогласованное с колесом вращение обкатки и радиальное перемещение наглубину Б. Для обеспечения нарезаниязуба бочкообразной формы по шириневенца и по толщине зуба долбяк устанавливают со смещением относительномежосевого перпендикуляра. Смещениев одну сторону позволяет обработатьбочкообразную поверхность с однойстороны зубьев. Для обработки другой 45стороны зубьев необходимо или смещение долбяка в другую сторону, илипереустановка заготовки.Расчет необходимого углового смещения производится следующим образом, 50В точке В касания делительных окружностей заготовки и долбяка абсолютная угловая скорость равнам- частота вращения заготовки, аее вектор й направлен параллельно 55оси В-В вращения заготовки. Разложимвектор й на два: по...
Сборная червячная фреза
Номер патента: 1306659
Опубликовано: 30.04.1987
Авторы: Мошковский, Печеный, Шаповалов
МПК: B23F 21/16
Метки: сборная, фреза, червячная
...с подвнутрением. На внутренних поверхностяхторцовых крышек 3 выполнены пазы 9,в которых размещены буртики 4.Сборка фрезы осуществляется следующим образом, 35В продольные пазы 6 корпуса 2 фрезы с торца вводятся зубчатые рейки 1и устанавливаются на опорную поверхность Ь рейки, Задняя опорная поверхность 10 рейки в этом положении контактирует с поверхностью 11, а основание рейки - с поверхностью 12 пазакорпуса, На буртики 4 устанавливаютторцовые крышки 3 так, чтобы онисвоими внутренними пазами 9 контакти- "5ровали с буртиками. Винты 13 устанавливают в отверстие 14, прижимая крышки 3 к торцам корпуса фрезы. Внутренняя расточка крышек 3 по внешней поверхности буртиков центрирует рейкив пазу 6 корпуса 2 фрезы. В таком положении верхняя,...
Способ настройки универсального зубофрезерного станка
Номер патента: 1310131
Опубликовано: 15.05.1987
Автор: Данилов
МПК: B23F 5/22
Метки: зубофрезерного, настройки, станка, универсального
...в резании всех зубьев,а значение 1 - равным осевому перемещению Фрезы В с учетом врезания1 1 осца т.е.-ф1сов о 1,- о-Яз 1 пк,Величина ж иэ (1) в явном виде не выражается, поэтому находят приближенное решение, представив вдпМ =1 лсов (е-о,-/Ь) й 1 - (фБ-о, -/) 2/2и обозначив У/К-,=К,2тогда К=2 к,откуда М, =;3-К+К -2 К(к-)+2где М. и,з - в радианах.(2) При настройке необходимо принимать(3 ос (о(, К+ г Конкретное значение К реализуемое кинематикой станка, определяется передаточным отношением . органа настройки кинематической гели между ш , 7, - соответственно модуль торцовый и число нареа мых зубьев.Вместо второго из указанных перемещений можно Фрезе сообщить в том же направлении перемещение на рас - стояние 2 э, а заготовке поворот на 1-1...
Устройство к зубообрабатывающему станку
Номер патента: 1313595
Опубликовано: 30.05.1987
Авторы: Гольдфарб, Копф, Овумян
МПК: B23F 5/12
Метки: зубообрабатывающему, станку
...до соприкосновения с копиром 3 рабочего хода ит- возвращают инструмент 2 в исходноеположение. После этого происходит реверсирование движения ползуна 1 ицикл обработки повторяется в соседе- ней впадине зуба колеса,Составитель А,ГадателевТехред Н,ГлУщенко КоРРектоР С,черн Редактор А.Огар Заказ 2162/12 Тираж 976 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д.4/5 Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4 Изобретение относится к машиностроению и может быть использовано при обработке зубчатых колес.Цель изобретения - упрощение конструкции устройства и повышение точности при обработке зубьев колес с продольной модификацией.На чертеже изображено...
Горизонтальный зубофрезерный станок
Номер патента: 1313596
Опубликовано: 30.05.1987
Авторы: Гуро, Посниченко, Ситников, Шлейфман
МПК: B23F 5/20
Метки: горизонтальный, зубофрезерный, станок
...ВНИИ 1 И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, (-35. Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 1 131Изобретение относится к станкостроению, в частности к производству цилиндрических колес.Цель изобретения - упрощение кон-" струкции зубофрезерного станка и повышение точности нарезаемых на нем заготовок путем разгрузки элементов цепи от сил резания.На чертеже представлена кинематическая схема предлагаемого станка.Привод цепи главного движения состоит из электродвигателя 1, ременной передачи 2, вала 3 суппорта инструмента, приводных шестерен 4, шпинделя 5 инструмента и червячной фрезы 6,Цепь деления состоит из червячной фрезы б, шпинделя 5...
Зубофрезерный станок
Номер патента: 1313597
Опубликовано: 30.05.1987
Автор: Данилов
МПК: B23F 9/00
Метки: зубофрезерный, станок
...пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к станкостроению и может быть использованопри изготовлении цилиндрических прямоэубых и косозубых колес в том чиле и колес с бочкообразными зубьямиа также червячных колес.Цель изобретения - расширение тенологических возможностей путем создания условий для нарезания бочкообразных зубьев в широком дйапаэоне мдификации.На чертеже представлена структурная схема предлагаемого станка,В суппорте 1 смонтирован инструментальный шпиндель 2, несущий режущий инструмент 3. Шпиндель 2 цепьюобкатки через суммирующий механизм(дифференциал) 4 и гитару 5 настроики связан со столом 6, несущим обрабатываемое зубчатое колесо 7,Для сообщения шпинделю 2 и столуб вращательных движений служит...

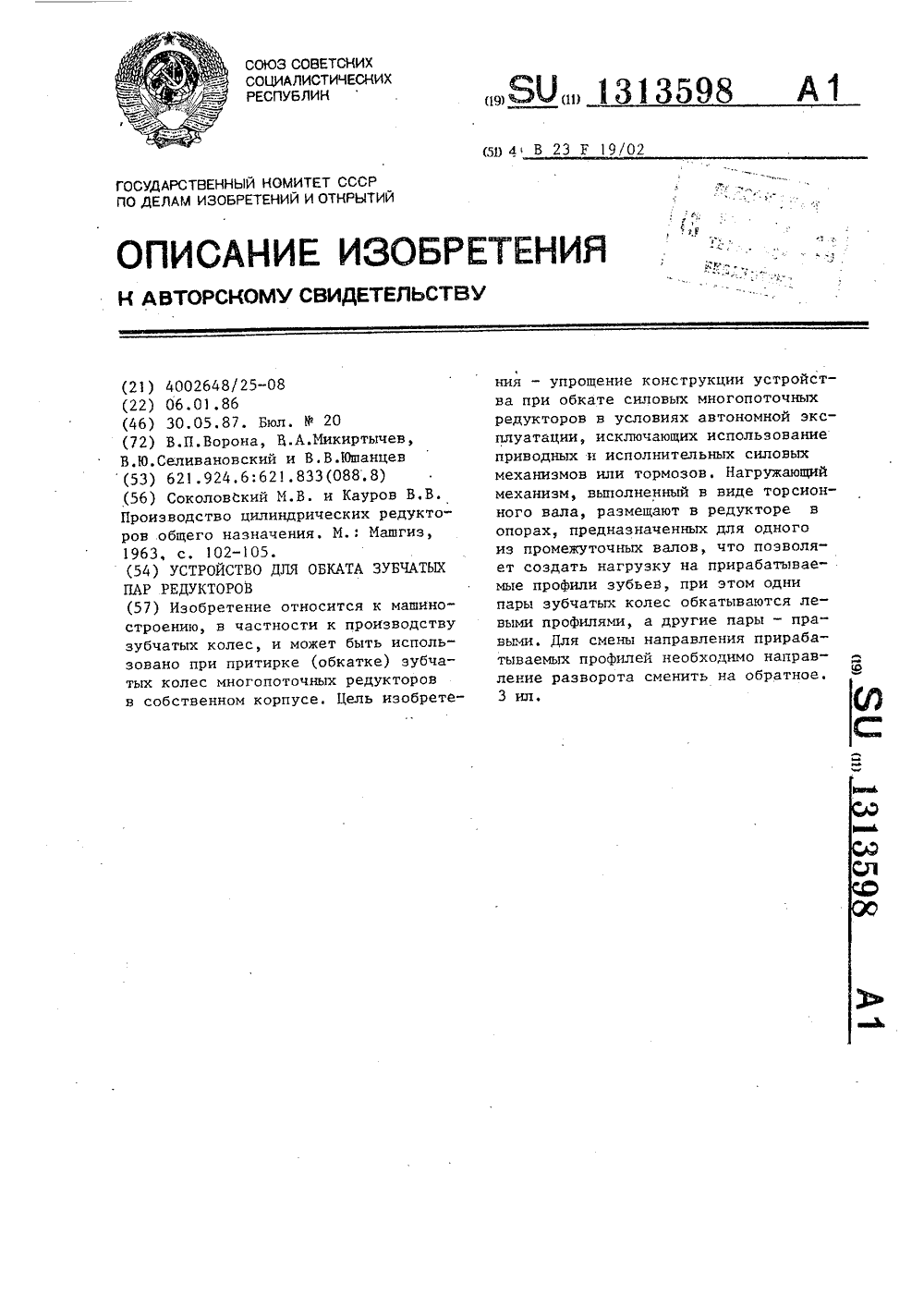

Устройство для обката зубчатых пар редукторов
Номер патента: 1313598
Опубликовано: 30.05.1987
Авторы: Ворона, Микиртычев, Селивановский, Юшанцев
МПК: B23F 19/02
Метки: зубчатых, обката, пар, редукторов
...4 и свободно вращающийся шлицевой венец 11 для соединения с колесам 2 с двумя выступами 12, внутрикоторых находятся резьбавые отверс-" 40тия с регулировочными винтами 13. Регулировочные винты 13 упираются всъемьый фиксатор 14, закрепленный навалу 7. 4,5Устройство работает следующим образом.В редукторе, который должен проходить притирку (обкатку), Один из штатных промежуточных валов 8 заменяют торсионным (технологическим) ьалом 7. Для создания нагрузки на зубья зубчатое колесо 4 с помощью устрой-. ства 9 поворачивают относительно зубчатога колеса 2. Колесо 4 при развороте вызывает разворот колес 6 и 5, а колесо 2 разворачивает колеса 1 и 3, при этом колеса 3 и 5 поворачиваются в противоположных направленияк, к промежуточному валу 8...
Шлифовальный круг
Номер патента: 1313599
Опубликовано: 30.05.1987
Авторы: Алексанян, Алиханян, Дегтяренко, Дудник
МПК: B23F 21/02
Метки: круг, шлифовальный
...радиус круга; Н - ширина абразивосодержащего слоя.Образующие режущих элементов 2 втангенциальном направлении выполнены в виде кривых, определяемых иззависимости с = К 8 , где с - радиус-вектор; Р - основание натурального логарифма;- текущее значениеугла, определяющего положение радиуса-вектора,Профильный круг с радиусом К,вращающийся со скоростью Ч и совершающий возвратно-поступательное,.вижение Б, вводят в зацепление с обрабатываемым зубчатым колесом 5, Послеобработки каждой впадины зубчатоеколесо 5 совершает длительный поворот в результате его вращения БгВ процессе вращения круга площадьконтакта режущего элемента, обрабатывающего одну сторону зуба, изменяется согласно зависимости Б=Р(с)6 р-) + БМ 11 Н Бмак Рт(Р) + или Р (Ч -м ф...
Способ обработки шлицевых валов с прямобочным профилем
Номер патента: 1313600
Опубликовано: 30.05.1987
Автор: Настасенко
МПК: B23F 21/16
Метки: валов, профилем, прямобочным, шлицевых
...- повышение стойкости обкатного инструмента путем компенсации уменьшения переходных кривых у ножки шлицев увеличением радиуса сопряжения вершинной и боковых режущих кромок.На чертеже представлена схема способа обработки.Способ обработки шлицевых валов с прямобочным профилем червячной фреэой осуществляют при перекатывании без скольжения начальной прямой инструментальной рейки по начальной окружности шлицевого вала. Шлицевой вал имеет внутренний диаметр а, номинальную ширину Ь шлицев припуск на чистовую обработку боковой стороны дЬГоловка шлицев выполнена . подрезанной в пределах припуска на чистовую обработку. За счет подреза головки начальная окружность уменьшена до диаметра а , Переходная криЯнвая сформирована у ножки шлицев начиная...
Способ нарезания глобоидных червяков
Номер патента: 1315176
Опубликовано: 07.06.1987
Автор: Каплун
МПК: B23F 13/06
Метки: глобоидных, нарезания, червяков
...е- зпу ),где Ь расстояние между крайнимирежущими кромками долбяков;число заходов червяка;модуль зубьев червяка;угол зацепления;угловой параметр, соответствующий выходу режущей кромки долбяка иэ станочного зацепления. ЕгтоУ Составитель И.КузнецоваТехред А. Кравчук КорректорЛ.Патай Редактор В.Данко Заказ 2242/11 Тираж 975 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 1 13151Изобретение относится к металлообработке, а именно к изготовлению глобоидных передач;Цель изобретения - повышение производительности за счет увеличения числа режущих кромок и дополнительно. го движения.На чертеже показано...
Устройство для чистовой обработки зубчатых колес
Номер патента: 1315177
Опубликовано: 07.06.1987
МПК: B23F 19/06
Метки: зубчатых, колес, чистовой
...размещено на винте,1 13Изобретение относится к станко.строению, а именно к устройствам дляприработки зубьев, и может быть использовано в различных отрасляя машиностроения для приработки зубчатыхпередач,Цель изобретенияповьппение ка"чества обработки за счет обеспеченияполучения заданной толщины зубьев,На фиг.1 представлено устройство,общий вид; на фиг.2 - привод радиальной подачи шпинделей,Устройство для приработки зубчатых передач содержит выполненный ввиде рамы корпус 1, направляющие 2и 3, рабочие шпиндели 4-7, на которыхзакреплены прирабатываемые зубчатыеколеса 8-11, Устройство также снабжено нагружателем 12 в виде муфты иторсионного вала и электроприводом13.Прирабатываемые зубчатые колеса8-11, рабочие шпиндели 4-7,...
Способ образования винтовой поверхности глобоидного с вогнутым профилем винтов червяка и устройство к зубофрезерному станку для обработки винтовой поверхности глобоидного с вогнутым профилем витков червяка
Номер патента: 1316758
Опубликовано: 15.06.1987
Авторы: Барский, Дудинский, Кривенко, Марголин, Ходар
МПК: B23F 13/06
Метки: винтов, винтовой, витков, вогнутым, глобоидного, зубофрезерному, образования, поверхности, профилем, станку, червяка
...линию контакта инструмента и винтовой поверхности червяка, которая очерчена ду 35гой окружности, совпадающей с осевым сечением инструмента, а профильвинтовой поверхности червяка не зависит от диаметра инструмента, так какв произвольный момент обработки лиЗО ния ее контакта с инструментом сохраняет свои расположение и форму,Устройство для осуществления способа содержит основание 3, каретку 4со шпиндельным узлом 5 с закрепленным35 в нем тороидальным инструментом 2,например шлифовальным кругом, с жестко соединенным с кареткой 4 рычагом6, с установленным на нем роликом 7,взаимодействующим с копиром 8, жестко закрепленным на,кронштейне 9, установленном на неподвижной части зубофрезерного станка, Каретка 4 связана с основанием 3 круговыми...
Приспособление к зубофрезерному станку для снятия заусенцев с зубьев цилиндрических колес
Номер патента: 1316759
Опубликовано: 15.06.1987
Авторы: Касимов, Райхел, Рувинов
МПК: B23F 19/10
Метки: заусенцев, зубофрезерному, зубьев, колес, снятия, станку, цилиндрических
...5 относительно плоскости, в которой размещен установленныйзуб обрабатываемого венца, будет та ким, при котором радиальная составляющая усилия Р несколько превысит илибудет равна окружному усилию Р, т,е.Ръ Р,Для данного случая, как видно иэ 46 фиг. 2, угол будет находиться впределах р =+ М, где- угловойшаг зубчатого колеса, равный13167 360"- (Е - число зубьев),Ы - уголозацепления, равный 20В процессе нареэания зубьев(фиг. 3) инструмент для снятия заусенцев своей цилиндрической частьюпод действием пружины 7, расположенной на плунжере 5, западает во впадину зуба (с 1) и под действием составляющих сил Р и Р получает посх цтупательное движение в направленииперемещения плунжера 5 и вращательное движение цилиндрического ролика 4. При...
Зубострогальный инструмент
Номер патента: 1316760
Опубликовано: 15.06.1987
Автор: Овумян
МПК: B23F 21/16
Метки: зубострогальный, инструмент
...зубчатых колес преиму-щественно крупных модулей.Целью изобретения является повышение точности обрабатываемых колеспосредством возможности более точного изготовления инструментаНа фиг. 1 показан предлагаемыйинструмент; на фиг, 2 - вид Л нафиг, 1,Зубострогальный инструмент состоит из основного резца 1 с прямолинейными режущими кромками 2 и 3 идополнительного резца 4 с модифицированными режущими кромками 5 и 6 ипрямолинейной вершинной кромкой 7,Режущие кромки 5 и 6 дополнительногорезца 4 размещены в плоскости режущих кромок 2 и 3 основного резца 1,а вершинная кромка 7 симметрична относительно боковых режущих кромок 2и 3 основного резца 1,Расположение режущих кромок дополнительного резца в одной плоскости с режущими кромками...
Способ обработки зубьев цилиндрического колеса
Номер патента: 1320024
Опубликовано: 30.06.1987
Автор: Овумян
МПК: B23F 5/12
Метки: зубьев, колеса, цилиндрического
...колеса,определяемым по формуле ы,=уфпозволяет обрабатывать поверхность зуба у торца так, что номинальная линия в средней части профиля располагается под углом , к теоретичесфкой линии зуба. Отношение частот вращения инструмента и колеса должно обеспечить прохождение зубом инструмента впадины обрабатываемого зуба,не задевая противоположной сторонызуба, что возможно при условии, еслизуб инструмента не выходит за пределы зуба воображаемой рейки, находящейся в станочном зацеплении с колесом, В этом случае должно выполняться условие равенства скоростей в полюсе станочного зацепления, Р Йпз 1 п ь=Йпып,п с 1 ядпмотсюда - =- ---- , причем отношениепи шппринимается как ближайшее некратиное ы число, что позволяет обработатьодну сторону всех...
Способ нарезания пары сопрягаемых зубчатых изделий
Номер патента: 1320025
Опубликовано: 30.06.1987
Автор: Сидоренко
МПК: B23F 9/04
Метки: зубчатых, нарезания, пары, сопрягаемых
...зубьями 3 осуществляется внутренними резцами резцовойголовки 4. При этом при обработкеправой стороны зуба резцовую головку4 устанавливают в положение 1, а. прилевой стороне зуба - в положение 11.Формообразование сопрягаемого элемента - зубчатого колеса 2 с двояковогнутыми зубьями 5 - производят резцовой головкой б ее наружными резцами, Головки 4 и 6 имеют одинаковыйноминальный диаметр,Головку б при нарезании колеса 2.устанавливают под углом Ж. к его оси,При нарезании правой и левой сторонзубьев головка 6 соответственно занимает положение 111, 1 Ч и 7 с противоположным направлением наклона. Кривизна зубьев колеса 1 и 2 будет выполнена по дуге радиуса К, В процессе обработки резцовым головкам4 и б, резцы которых выполняют с...
Способ профилирования пары инструментов, предназначенных для обработки глобоидной передачи
Номер патента: 1321534
Опубликовано: 07.07.1987
Авторы: Барский, Кривенко, Ходар
МПК: B23F 21/08
Метки: глобоидной, инструментов, пары, передачи, предназначенных, профилирования
...параметров инструментов и их установочных парамстро производят следую 1 цим Образом.Г 1 о известным формулам оиредсляют элементы передачи для получения заданых параметров;г, - радиус окружности, образу,ошейосевое сечение 1 ервяка;Я. -- радиус ОкружнОсти, иа кОторойрасположен центр окружности радиуса г; Лз -- число зуоьев производящего колеса;х - коэффициент коррекции передачи; а - мемсосевое расстояние передачи;а - межосевое расстояние при нарезании червяка;Й 1,радиус глобоида впадин червяка; Я - радиус профильной окружностичервяка;Ла - величина разности межосевого расстояния передачи и расстояния межосеього при нарезании червякаПользуясь полученными данными, определяем установочные параметры резцов в резцовой головке (р 1,...
Способ нарезания плоских зубчатых колес
Номер патента: 1323264
Опубликовано: 15.07.1987
Авторы: Азеев, Жужжалкин, Забабурин
МПК: B23F 9/14
Метки: зубчатых, колес, нарезания, плоских
...передач червячной фрезой со стружечными канавками, которую перемещают в направлении ее оси и сообщают ей вращение, согласованное с вращением колеса, и движение. радиальной подачи при совмещении в процессе резания осей симметрии зубьев колеса и фрезы, о т л и - ч а ю щ и й с я тем, что, с целью повышения точности фрезу выполняют одновитковой с монотонно возрастающей по витку высотой зубьев, число которых равно числу стружечных канавок, а перемещение фрезы в осевом направлении осуществляют до совпадения оси симметрии последнего зуба фрезы с диаметральной осью колеса, проходящей через середину обрабатываемой впадины. Способ нарезания осуществляется следующим образом.На стол .не показанустанавливают плоское колесо 3, в суппорте станка...
Способ обработки червячного колеса модифицированной червячной передачи
Номер патента: 1323265
Опубликовано: 15.07.1987
Авторы: Врашев, Модзелевский, Попов, Тухаринов, Цегельницкий
МПК: B23F 11/00
Метки: колеса, модифицированной, передачи, червячного, червячной
...- боковой зазор у торцов колеса между боковыми поверхностями выходных участков зубаколеса и витка червяка, равный Л,К - коэффициент, учитывающийпротяженность модифицированных участков длина которыхв соответствии с теорией гидродинамической смазки должнаобеспечивать большую протяженность входного участка,чем выходного;ширина витка червячного колеса, мм,При выборе л, и д , а такжепротяженности указанных модифицированных участков зубьев колеса исходят иэ теории жидкостного трения, которая нашла практическое применениепри изготовлении подшипников жидкостного трения (ГВКТ),В ПЖТ максимальный диаметральныйзазор между активными поверхностями(валом и втулкой) принимают, например, по известной зависимости Ьд = (О 001, .0 003) й = К Д где Л-...
Роторный зубодолбежный станок
Номер патента: 1324778
Опубликовано: 23.07.1987
МПК: B23F 5/12
Метки: зубодолбежный, роторный, станок
...электромагнитная муфта 31 и с вала 13 через кинематическую передачу 29, орган 30 настройки, электромагнитную муфту 31 движение передается на кинематическую передачу 32 и делительную передачу 17, с которой движение разветвляется по двум ветвям цепи обката: движение сообщается шпинделю 15 с зуборезным инструментом 16 (движение Вз) и через кинематическую передачу 18, орган 19 настройки, вход 20 и выход 22 суммирующего механизма 21, кинематическую передачу 23, карданную передачу 24 и кинематические передачи 25 и 26шпинделю 27 делительного стола 28 (движение В 4).Цикл обработки зубчатой детали начинается врезанием зуборезпого инструмента в заготовку детали, причем ось 54 шпинделя делительного стола и ось 55 шпинделя инструмента находятся...
Обкатной зуборезный инструмент
Номер патента: 1324780
Опубликовано: 23.07.1987
МПК: B23F 21/00
Метки: зуборезный, инструмент, обкатной
...быть использовано при нарезании модифицированных зубчатых колес.Цель изобретения - расширение технологических возможностей путем увеличения диапазона обрабатываемых колес.На чертеже представлен обкатной зуборезный инструмент.Обкатной зуборезный инструмент содержит цилиндрический корпус 1, на котором установлены на одинаковом расстоянии от оси два взаимозаменяемых резца 2 с прямолинейными режущими кромками. Резцы 2 установлены с возможностью поворота каждого в плоскостях 1, параллельных оси корпуса 1 и равноудаленных от нее.Необходимость поворота режущих кромок связана с тем, что при обработке участков модификации у торцов зубьев колес с различными параметрами режущую кромку располагают под различными углами к оси инструмента. Чтобы в...
