B23F — Изготовление зубчатых колес и реек

Номер патента: 1324781

Опубликовано: 23.07.1987

Автор: Антонов

МПК: B23F 21/04

Метки: головка, зуборезная, острозаточенная

...головки на угол , равный;1 ( 1 гдеугол разворота каждого второговнутреннего резца;профильный угол в плоскости, проходящей через режущую кромку подуглом Х к осевой плоскости инструмента;угол профиля производящей поверхности инструмента;изменение угла профиля производящей поверхности инструмента;угол наклона прямолинейной режущей кромки резца к осевой плоскости инструмента 1 аЬа Такое выполнение инструмента обеспе. чивает изменение профильного угла его внутренней производящей поверхности в плоскости, проходящей через режущую кромку внут реннего резца под углом Х к осевой плоскости В на величину "а. 4Обработку зуборезной острозаточен ной головкой осуществляют следующим образом.Регулировку радиального положения режущих кромок внутренних...

Номер патента: 1324782

Опубликовано: 23.07.1987

Авторы: Антохин, Борисов, Шариков

МПК: B23F 21/22

Метки: головка, зуборезная

...указанного исполнения режуп 1 их кромок резцов попеременно снимается стружка, состоящая из элементарных, перекрывающих друг друга участков, количество которых равно трем на каждом резце, благодаря чему устраняется взаимовлияние сходяцсй стружки иа передней поверхности. Формула изобретения Зуборезная головка для обработки зубчатых колес, в корпусе которой установлены попеременно резцы с профилирующими и непрофилируюгцими вершинными и смещенными друг относительно друга разноименными боковыми режущими кромками, отлинаюи 4 аяся тем, что, с целью повышения производительности, вершинные режуцие кромки каждого из резцов выполнены ступенчатыми, при этом длина профилирующего участка принята равной величине половины развода резцов....

Номер патента: 1324783

Опубликовано: 23.07.1987

Авторы: Нечипоренко, Скочко

МПК: B23F 21/28

Метки: шевер

...противоположной торцовой кольцевой части обеспе чивает расположение сдеформированных упругих элементов по точным винтовым цилиндрицеским линиям, угол ф наклона которых (в пределах зоны упругости материала втулки) опрелелясгся по зависимостидз 2 1 Югде ругол относительного поворота торцов втулки, рад.;- средний диаметр втулки, мм;1 - длина упругих элементов втулки,мм.С помощью шариков 4, установленных во втулке 5, леформация послелней передается режущим пластинам 2, в результате чего происхолит относительный сдвиг пластин в окружном направлении, при этом зубья шевера располагаются по точным винтовым линиям, угол р наклона которых на делительном цилиндре определяется по зависимости(2)гле ) - угол наклона зубьев шевера на делительном...

Номер патента: 1324784

Опубликовано: 23.07.1987

Авторы: Нечипоренко, Скочко

МПК: B23F 21/28

Метки: сборный, шевер

...с помощью винтов 12 и 13 через кольца 14 и 15.Один из рядов роликов 4 ориентирует пластины 2 в рабочем положении шевера, а уголнаклона паза 9 в корпусе 1 для данного ряда роликов 4 соответствует углу р наклона зубьев шевера в рабочем положении и находится с последним в зависимости:у = агс(д(-1 д ),где Й - диаметр поверхности корпуса, на который устанавливают режущие пластины; Р - диаметр делительной окружности шевера;гр - угол наклона зубьев шевера на делительной окружности в рабочем положении.Другие ряды роликов ориентируют пластины в различных положениях заточки шевера. Углы з наклона пазов 9 в ступице под эти ряды роликов определяются по за- висимости(2) у,=агс(д - 1 р(Д + с( ),10где д - диаметр поверхности ступиць;,...

Номер патента: 1326184

Опубликовано: 23.07.1987

Авторы: Артур, Клаус

МПК: B23F 17/00

Метки: зубчатой, зубьев, наклоном, нарезания, переменным, рейки, станок, шагом

...возвратно-поступательном движении шатуна 33 шпиндель 30 отклоняется на некоторый установленный угол, а вилкообразный рычаг 40 приходит в осевое движение по оси шпинделя 30, вызывая при этом одновременное аксиальцое возвратно в поступательн движение его. Величина такого возвратцо-поступательного перемещения зависит от угла у (против часовой стрелки производить правостороннюювинтовую нарезку ).В варианте исполнения шпинделя (Фиг,З) держатель резца 29 показан в режущем положении, где оц удерживается клином 46, который входит в зацепление с угловым пазом 47, выполненным на конце держателя резца 29.Перемещение клина 46 от штифта 31 заставляет конец держателя резца 29 опускаться вниз, пока он не будет контактировать с противоположной...

Номер патента: 1328091

Опубликовано: 07.08.1987

Авторы: Седун, Скребец

МПК: B23F 1/08

Метки: зубчатых, колес, нарезания, станок, цилиндрических

...клин 17, перемещаемый винтом 18. Клин 17 контактирует с клиновойповерхностью, выполненной на копире 6,и служит для его наладочного перемещения.Обрабатываемая деталь 19 крепится нашпиндель бабки 20 изделия, которая связана с бабкой 2,Станок работает следующим образом.Инструментальная головка 3 получает вращение от двигателя. После нарезания зубьев группой черновых резцов в работу 40 вступает ползун 4 с группой чистовых резцов, который своими роликами 5 находит на копир 6 и в результате совершает возвратно-поступательное движение в радиальном направлении, Поскольку копир установлен 45 напротив обрабатываемой детали 19, то режущие кромки чистовых резцов, совершая вращательное и возвратно-поступательное движения, в сумме дают...

Номер патента: 1328092

Опубликовано: 07.08.1987

Автор: Федотов

МПК: B23F 13/06

Метки: глобоидной, колеса, модифицированной, передачи

...11 ИВс)ЕТСЯ И СЗОЧНОС 31(жоВОС рд(СТО 51 НИЕ (чо цо СрдвЕНИЮ с мсжоссвы)1 р(сстояцисм лобоцдюй иереДси а. 3(Р(КТ",ЛУЧИ(СИИ Я ГЕОМ( ТРИ И ОИ- бдюцкй зысоответственного сменения котакт О(гь 5 сястс тем, что црц увелиссции;едите,Нного диаметра дю инстру- мецТЗ 1(е 1 ьц ЯСТСЯ хГол НЯК,оцс) .ИНИИ 37- бд, т.с. лиИЯ зуба К), (фцг. 5) несколько ПОВОрачц Вас гся В 11,оскости сртсжз В направлении ,совой стрелки Вокрхг линии М, огибаюпей рзличцые положения витка и рвяк, В результт: его точка Х контакта эти. лиций 1 сремсцается в среднюю часть О Иос)к)ЦС 11:5 ОЦ 1,).Особ(н(НГ)с (1;ю ЧОцтз кти ГОВ;1 ци 5 Витка ГЛобоиДЦОГО и(.РВ 5.Кс С ЗУГ)О)1 КОЛССс 1 ЦО ОГИ- бдюцье 1 зоцс,цсРезсс)ННОЙ с)эедним Резюм 4 ,ф . 2), ЯВ,ястся различие положений...

Номер патента: 1328156

Опубликовано: 07.08.1987

Автор: Голембиевский

МПК: B23F 23/10, B23Q 15/00

Метки: зубодолбежного, приводов, синхронизации, станка

...Передаточное отношение функциональной связи продольного стола 5 с делитель- ными столами 6 и 7 устанавливается задатчиками 2 и 27 передаточных отношений в виде коэффициентов, определяющих соотношение круговой частоты винта 4 передачи (задающая координата) и круговой частоты делительных столов. Аналогично,задатчиками 19 и 27 передаточных отношений устанавливается передаточное отношение функциональной связи штосселя 8 (задающая ,координата) и делительных столов.Ус;гррйство работает следующим образом,При включении электродвигателя 42 получает поступательно-возвратное движение П, гильза 40 штос:еля 8. Затем после ускоренного перемещения продольного стола 5 в исходную для обработки точку по программе электродвигатель 1 переключается на...

Номер патента: 1328176

Опубликовано: 07.08.1987

Авторы: Васильев, Рык

МПК: B23F 5/02, B24B 55/02

Метки: зубчатых, колес, подачи, силовом, сож, шлифовании

...воздушные потоки 5, отжимает их благодаря углу встречной подачи от абразивного круга 4 и воздействует с усилием, которое сильно возрастает из-за сложения встречных векторов скоростей струи СОЖ из сопла 1 и шлифоального круга 4, на рабочую поверхность абразивного круга, глубого проникая в его поры, смачивая и пропитывая круг. Затем под влиянием центробежной силы СОЖ изменяет свое направление и попадает в зону шлифования, что обеспечивает надежное охлаждение и уменьшение трения между заготовкой 3 и шлифовальным кругом 4.Щелевидное сопло 2 направляет струю СОЖ на рабочую поверхность круга 4 в конце зоны шлифования под углом а встречной подачи относительно плоскости резания.Струя СОЖ из сопла 2, обладающая большой кинетической силой и не...

Номер патента: 1331619

Опубликовано: 23.08.1987

Авторы: Добринский, Сухоруков

МПК: B23F 19/06

Метки: зубошевинговальному, станку

...с бочкообразным зубом) на стол станка устанавливак)т киир с:адацным профилем модификации. В контакт с профилем копира вводят шуп 9. Голожецие точки контакта щупа и кшира цри настройке станка должно соответствовать положению центра скрещивания осей колеса 7 и инструмента - швера 2 в начале или конце двойного хода сто 1;1. Это необходимо для того, чтобы при взаим. ном перемещении инструмента относительно обрабатыц;мого колеса в процессе движения стола точка контакта цуца с коциром по длине коцира точно повторяла перемещение центра скрещивания осей шевера и обрабатываемого колеса по линии зуба зап- топки. При вращении шевера зубчатое колесо 22, закрепленное на Т-образном валу дифференциала, и колесо 27 - бчока 27 - 28 обкатываются...

Номер патента: 1331620

Опубликовано: 23.08.1987

Авторы: Ким, Кочетов, Сабиров, Тясто, Ходакова, Чурилин

МПК: B23F 21/26

Метки: зубопротяжному, станку

...то же, вид в плане.Дисковая протяжная головка состоит из корпуса 1, в котором выполнены радиальные направляющие для позуна 2. Направляющие могут быть выполнены по типу, например, ласточкиного хвоста и снабжены телами качения для уменьшения трения. В ползуне 2 выполнен паз, в котором с возможностью поворота на оси 3 расположен рычаг 4 с чистовым зубчатым сегментом 5. Рычаг 4 снабжен роликом 6, расположенным на оси 7, а ползун 2 снабжен роликом 8, расположенным на оси 9. На корпусе 1 закреплены черновые сегменты 10. Ролики 6 и 8 предназначены для взаимодействия с неподвижным копиром 11. Ползун 2 подпружинен пружиной 12 в направлении рабочей поверхности копира 11, а рычаг 4 подпружинен относительно ползуна 2 пружиной 13 в направлении...

Номер патента: 1331621

Опубликовано: 23.08.1987

Авторы: Ферингер, Цицилина

МПК: B23F 23/08

Метки: зубчатых, колес, поворота, типа, фиксирования

...термической установкой 44. В силовую цепь электродвигателя 43 через пульт 42 управления для выдержки штока 13 фиксатора 12 в положении захода фиксатора во впадину между двумя зубьями зубчатого колеса 5 во время обработки зубьев введено реле 45 времени.Пневмоцилиндры О и 1 через пневмораспределитель 46 соединены между собой, т.е.поршневая полость 47 пневмоцилиндра 10 соединена с полостью 28, а штоковая полость 48 пневмоцилиндра О с полостшо 29 пневмоцилиндра 11. Электромагнит 49 пневмораспределителя 46 через пульт 42 управления и через конечные выключатели 39 и 40 связан с электродвигателем 43 привода высокочастотной термической установки 44.Поворот шестерни при термической обработке осуществляется следующим образом.25...

Номер патента: 1333486

Опубликовано: 30.08.1987

Авторы: Ажажа, Завадский, Михайлов, Тернюк, Финиченко

МПК: B23F 19/00

Метки: бочкообразным, зубом, зубчатых, колес

...ремней 19. 50 На основании 7 и поворотной плите6 выполнены шкалы 20 и 21, образующие нониус отсчета угла поворотаплиты 6,Способ осуществляют следующим образом,аа направление вращения инструментаизменяют при переходе инструментачерез исходное положение за времяполного цикла поворота инструмента.У устройства для обработки зубчатых колес с бочкообразным зубом,вклю.чающего оправку для установки зубчатого колеса с возможностью его враща О тельного движения, и инструмент, установленный на валу, расположенном вопорах плиты на основании, с возможностью его вращения, возвратно-поступательного движения и поворота отно сительно колеса, плита установленас возможностью пбворота вокруг оси,расположенной в диаметральной плоскости обрабатываемого...

Номер патента: 1335388

Опубликовано: 07.09.1987

Авторы: Палагута, Радзевич

МПК: B23F 21/28

Метки: зубчатых, колес, цилиндрических, шевингования

...уменьшается. При достижении расчетного эна 35чения угларасстояние между режущими кромками соседних зубьев, расположенных.на делительной окружности,равно1 = 1 - 2 д,где Д - припуск под шевингование.Во время рабочего цикла это приводит к снятию припуска и получению заданной толщины зубьев колеса. При по вороте оси шевера при изменении. угла скрещивания осей инструмента и обрабатываемого колеса изменяется угол наклона зубьев инструмента,. а расстояние между их осями вращения остается в процессе обработки неизменным. Зависимость угла поворота зубьев р от величины припуска определяется следующим образом. Нормальный шаг зубьев дискового шевера при р = 0 равен(3) т я соя Следовательно, расстояние между режущими кромками соседних зубьев,...

Номер патента: 1337209

Опубликовано: 15.09.1987

Автор: Володин

МПК: B23F 21/16

Метки: фреза, червячная

...г, Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению и может быть использованопри обработке зубчатых колес,Цепью изобретения являтся повышение стойкости и технологичности путем снижепи резонансных колебанийпри обработке зубца"ых колес.На чертеже оказана фреэа, общийвид,Червячная 1 реза содержит заходную1. и профилирующую 1, части, при 3 ичеы стружечная канавка 1 на заходнойчасти наклонена под углом к оси фрезы, а передние поверхности зубьев эаходной. части смещены относительнопередних поверхностги зубьев профилирующей части ,на чертеже не показаны). Стружечные канавки 2 ца профилирующей части выполнены под углом коси фрезы, равным углу наклона стружечных канавок 1 на заходной части.Зубья заходной части 1, первымивступают...

Номер патента: 1338986

Опубликовано: 23.09.1987

Авторы: Варшавский, Дигтенко, Пеньков, Петухов

МПК: B23F 19/10

Метки: инструментом, металлообработки, многозубым

...относится к машиностроению и может быть использовано для получения деталей без заусенцев.Целью изобретения является расширение технологических возможностей путем обработки зубчатых колес.На чертеже показана схема реализации предлагаемого способа.Г При обработке по предлагаемому способу деталь 1 устанавливается на подкладку 2, твердость которой отличается от твердости детали 1. Подкладку 2 выполняют в форме кольца и вместе с деталью 1 затягивают гайкой 3 на оправке 4. Диаметр кольца - подкладки 2 - равен диаметру выступов зубчатого колеса детали 1. Многозубым инструментом 5 производят нарезание зубьев на детали 1 и одновременно на подкладке 2. Следующую обрабатываемую деталь устанавливают, как деталь 1, на подкладку 2, а зубья...

Номер патента: 1340939

Опубликовано: 30.09.1987

Авторы: Ананьев, Глебов, Ямников

МПК: B23F 5/02

Метки: зубошлифовальный, механизмом, обкатным, станок

...поступательного и вращательного движений заготовки.На чертеже показана схема зубошлифовального станка,На обкатном шпинделе 1 каретки 2закреплена эталонная шестерня 3 с радиусом делительной окружности В , Шестерня находится в беззазорном зацеплении с эталонной рейкой 4. При помощи шарнира 5 ползушка 6 может перемещаться по направляющим 7. С кареткой 2 обкатного шпинделя при помощишарнира 8 связана ползушка 9, которая,как и ползушка 6, может перемещатьсявдоль рычага 10, Ось 11 качания рычага 10 установлена на опоре 12, которая выполнена подвижной и может перемещаться по направляющим 13, выполненным на неподвижной части станкаперпендикулярно направляющим 14 каретки. Опора 12 соединена с роликовым З 0толкателем 15, взаимодействующим...

Номер патента: 1340940

Опубликовано: 30.09.1987

Авторы: Дудник, Пилипенко, Скрябин, Сторчак, Чалый

МПК: B23F 21/02

Метки: головка, сегментная

...Такое же соотношениенеобходимо выдержать для длин дуг,Ограничивающих максимальную и минимальную длину конических боковых поверхностей.Абразивный рабочий слой Н-Н предназначен для обработки эвольвентнойповерхности зуба без участка, который 55обрабатывается участком рабочего слоявысотой Н. Образующая части рабочегослоя высотой Н, совершает движение потраектории точки контакта круга с головкой зуба при выходе его из зацепления в тангенциальном направлении. Указанная траектория зависит от геометрических параметров инструмента и обрабатываемого колеса. Исследования износа шлифовальных кругов при зубошлифовании показали, что соотношение Н/Н, находится в пределах 5-10,Если это соотношение меньше нижнего предела, то обрабатывается участок...

Номер патента: 1340941

Опубликовано: 30.09.1987

Авторы: Володин, Рыдкин

МПК: B23F 21/16

Метки: фреза, червячная

...с режущими 1 иразвернуты относительно последнихв сторону эаходной части в плоскости, нормальной виткам основногочервяка. Центр разворота О профилякалибрующих зубьев 2 совпадает с точкой пересечения оси симметрии режущего зуба 1 с делительным цилиндромфрезы (образующая делительного цилиндра обозначена 1-1), Величина смещения при развороте наиболее удаленного от центра разворота 0 участкавершинной кромки 3 калибрующего эу -ба 2 в осевом направлении Ь принята равной 0,25 ш ед к, , где ш -модуль фрезы; с, - профильный угол.Величина эаужения может опреде 40941 2за которыми калибрующие зубья 2 пластически деформируют обрабатываемуюповерхность, При этом кромки калиб -рующих зубьев либо все участвуют вработе, воспринимая вдоль всей активной...

Номер патента: 1342633

Опубликовано: 07.10.1987

Авторы: Бурцев, Пигалев, Ребане, Тарамыкин, Филев

МПК: B23F 19/06

Метки: головка, шеверная

...г. Ужгород, ул. Проектная,Изобретение относится к машиностроению и может быть использовано вустройствах для обработки зубчатых изделий.Цель изобретения - повышение производительности обработки и долговечности инструмента за счет уменьшениявлияния динамических нагрузок, вызываемых колебаниями припуска, твердос Оти и т.д,На чертеже представлено схематическое изображение шеверной головки,Шеверная головка состоит из корпуса 1, в котором расположена упругоподвижная вставка 2, где размещаетсяинструмент 3 на шпинделе 4 с приводом5 вращения. На схеме показаны такжеупругие элементы - пружины 6 и торцы упруго-подвижной вставки А и корпуса Б.Шеверная головка работает следующим образом.Головка подводится до соприкосновения шевера с обрабатываемым...

Номер патента: 1342634

Опубликовано: 07.10.1987

Автор: Радзевич

МПК: B23F 21/16

Метки: профилирования, фрез, червячных

...в в-к где- конструктивный угол установки кчервячной фрезы; 45 ш - модуль червячной фрезы 2, - число заходов червячной фрезы; д - наперед задаваемый диаметр Х цилиндра червячной фрезы, на котором угол подъема витков и уголравны.кНеобходимо увеличить ширину вершинных режущих кромок 1 фрезы, которая при прочих неизменных условиях будет иметь наибольшую длину в том, и только в том случае, когда максимума достигает ширина витка исходной инструментальной поверхности червячной фрезы на ее наружном цилиндре. Последнее постигается тогда, когда угол установкичервячной фрезы и угол подъемаее витков на ее наОружном цилиндре равны друг пругу, т.е когда выполнятся условие= ,кУгол подъема 7 витков червячной фрезы на ее наружном цилиндре можно...

Номер патента: 1342635

Опубликовано: 07.10.1987

Авторы: Володин, Крепак

МПК: B23F 21/16

Метки: фреза, червячная

...ось симметрии крайнего профилирующего зуба.При повороте фрезы на угол, соответствующий повороту стандартной фрезы на один эуб, получаем совмещенные проекции двух смежных гребенок (стружечных канавок 1 и 2). Если секущая плоскость 1-1 с равным окружным шагом зубьев проходит через ось симметрии центрального полнопрофильного зуба, то проекции смежных гребенок пересекаются в центре рабочей части фреэы. Здесь Л,по и Лп,о - углы напзо, во 40 клона смежных гребенок при их одноименном направлении. Возможен также вариант, когда смежные гребенки наклонены в противоположные по отношению к оси фрезы стороны, например про, и1 45На фиг, 3 представлен случай, когда сечение 1-1 с равным окружным шагом зубьев выполнено по оси симметрии одного иэ крайних...

Номер патента: 1342636

Опубликовано: 07.10.1987

Авторы: Габинский, Мацегора, Модзелевский, Плющ, Подзюнская, Попов, Ширинский

МПК: B23F 21/16

Метки: глобоидная, фреза, червячная

...ниц Корректор А.Тяско Редактор Е,Папп Заказ 4552/10 Тираж 974 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к машиностроению и может быть использованопри обработке глобоидных колес.Цель изобретения ; повышение точ 1)ности и производительности путем оптимизации процесса резания.На чертеже показана предлагаемаяфреэа и глобоидное колесо, нарезанноефрезой,10Глобоидная червячная фреза содержит корпус 1 и зубья 2, вершинные ре"жущие кромки 3 которых расположенына криволинейной поверхности. Радиускривизны поверхности вершинных кромок 3 равен радиусу делительной окружности...

Номер патента: 1342637

Опубликовано: 07.10.1987

Авторы: Нечипоренко, Скочко

МПК: B23F 21/28

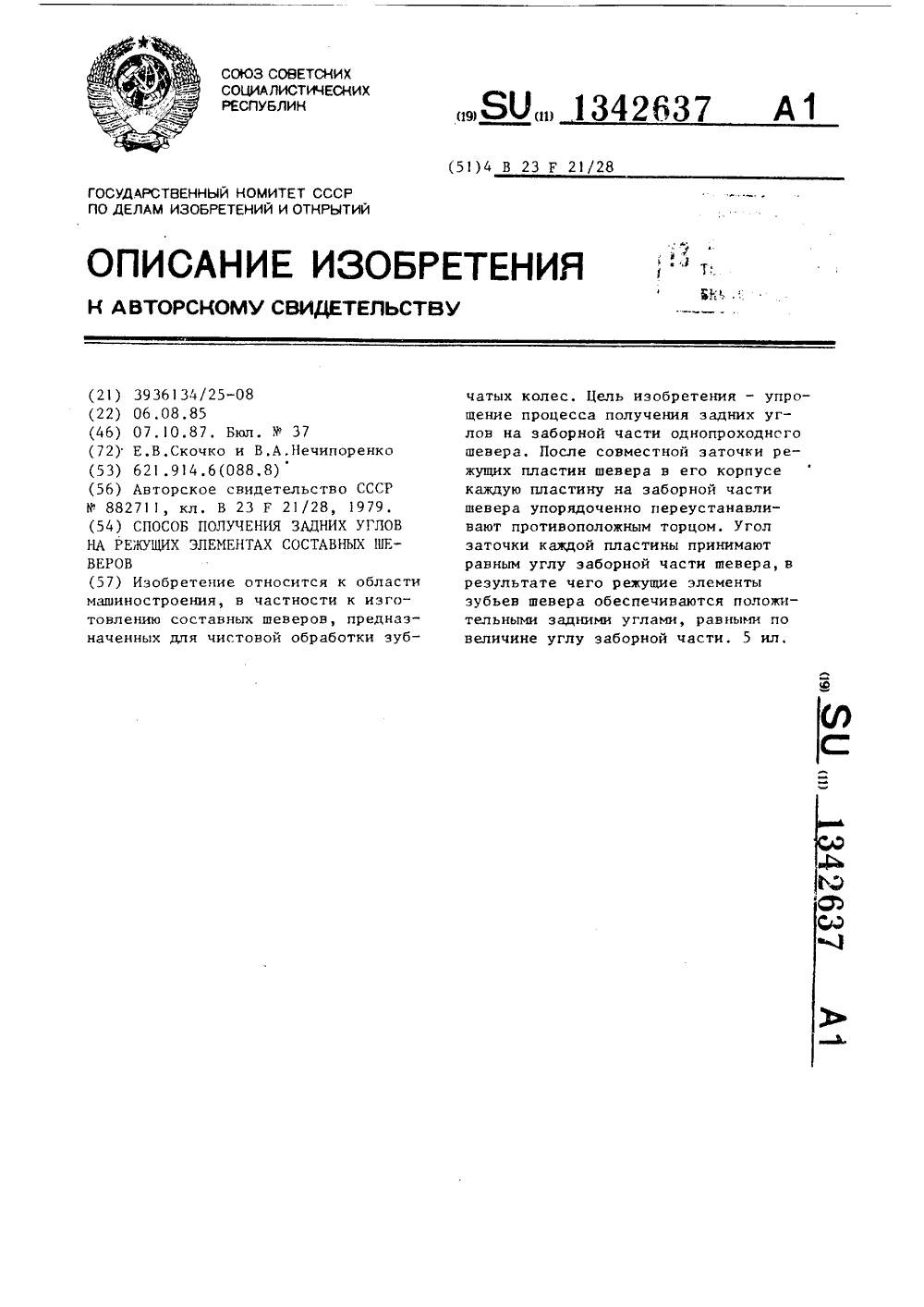

Метки: задних, режущих, составных, углов, шеверов, элементах

...- зато )нцом и рабочем. Загоченный шевер. содержит корпус 1, на котором установлены деформирующии диск 2 и зубчатыеЭЕ)(у)С)ИЕ 11 ЛаСтицс 1 3, 1)оторЫЕ С ПС)М.)щ:;Сгансскии шацбы 5 прижимаются к бурту б коруса 1. Фиксация диска 2 иппас)ин ) производится при помощиП,);с КИ 7 Е:.; ) ЕрИМЕр цИЛИ )дрИЧЕСКОй,двумя лысс,)ми), Ос.евые перемещепиПП)ОПСИ 7 Пр( ДОтнращсш с СЯ С ПОМащЬЮШа)с ) З Н ВИта Бь)СКО)1 ))ЗОтОХ -.1 Е Н и 0 Й Н; 1 ) П О Н К Е /;)О с 1 Е Д НЮЮ ) с Г 3 ОД Я тв к з)такт с;с)а)сб Й 5,1 рсдварителс .)о изг(,тохслснь)е зуб)тый дефор;,с)срующий ди(.к 2 и зус(,11) тые режущис ),г)астЕН) 3 усганавливаюгНа К РПУСЕИ., ОРИЕНТИРУЯ Ш.)ОНКОЙ 1пригсм,)кт п), с бурту г гайкой -с через спайбу . Затем выполняют шлифование профи; ей зубье)3...

Номер патента: 1346360

Опубликовано: 23.10.1987

Авторы: Колесник, Лукичев, Михайлов, Финиченко, Чернышев

МПК: B23F 9/00

Метки: зубчатых, зубьями, модифицированными, пространственно

...Связан с корпусом 11 зубаобрабатыва 1 д- ;5 щего станка. Перед обработкой зубчатого изделия устройство настраивается ня заданный у 1 Ол наклона Оправки, Цл 51 этого бо 1- )д ты, ссед 1 тняющи Фя-.юнцы Флянцевых донне, собранной нз Фланцевых опор. Колонна 3, вращаясь вокруг оси стола 2, посредством эксцентрично устанбвленных Обойм задает шарниру 5 и подшипнику О перемещение па окружности вокруг Оси стала, что обусловливает перемещение оси Оправки по конической траектори 1 л. Это обеспечивает получение зубчатых изделий с пространственной модификацией зубьев высокой точности, 2 ил,Обойм, отпуска 1 отся, и от сдвига фланцевых обойм. Одной относительно другой перпендикулярно оси стола оправка наклоняется. Взаимный сдвиг Фланпевых обойм...

Номер патента: 1348094

Опубликовано: 30.10.1987

Автор: Федукин

МПК: B23F 5/00

Метки: зубообрабатывающий, станок

...счет сокращения кинематической цепи обката.На фиг.1 представлен фрагмент зубообрабатывающего станка с механизмом обката; на фиг,2 - вид А на фиг.1.В эубообрабатывающем станке на люльке 1, которая установлена с возможностью вращения вокруг своей оси, укреплен кронштейн 2, несущий кони. ческий сегмент 3. Последний установлен с возможностью поворота относительно оси 4, которая размещена перпендикулярно плоскости стола 5 в момент замены изделия 6 . (конического зубчатого колеса). На боковой поверхности сегмента закреплены одни концы лент 7 и 8. Вместо обкатных лент могут быть использованы, например, цепи, другие гибкие элементы, Вторые концы лент закреплены на торцовой поверхности люльки 1, Конический сегмент через механизм 9 деления...

Номер патента: 1348095

Опубликовано: 30.10.1987

Авторы: Терентьев, Терентьева, Трофимов

МПК: B23F 5/12

Метки: зубодолбежный, станок

...Вал 7 с конусом 458 и ползуном 14 представляют собойвариатор фрикционного типа с промежуточным звеном, выполненным в видереек 17 и 20, опор 12 и реечногоколеса 18.Механизм работает следующим образом,Основание 4 стола в процессе касательного вреэания долбяка 22 (фиг.1)перемещается при помощи гидроцилиндра 23 по продольным направляющимстанины 24 (движение П). Реечноеколесо 18, перекатываясь по неподвижно закрепленной на станине рейке 95220 (движение В ), перемещают рейку 17 и соответственно ползун 14 (движение Пв 1. Ползун 14, перемещаясь на направляющих 13, за счет сил трения, создаваемых собственным весом и усилием подпружиненных упоров 16, воздействующих на опоры 12, вращает фрикционный конус 8 (движение Вв). Далее через коническую...

Номер патента: 1348096

Опубликовано: 30.10.1987

Авторы: Завадский, Колесник, Лукичев, Михайлов, Тернюк, Финиченко

МПК: B23F 9/00

Метки: зубчатых, зубьями, модифицированными, пространственно, чистовой

.... - протяжкой 7, запе пленной межлу двумя балкакти - переднейВ и заднс и 9 которы крепятся цавертикальных салазках 10, При этомизделие 6 размеп;ецо на втулке 5 вупорцых подпптпциках ,1 прц помопцгаек 12, а оправка 1 закреплена нпазу клина ч с эксцентриситетом относительно осц вала 2 прц томоптисменных угаров 13, прикт;еплсццых кклицу ч винтатц 1,размещается, зубчатое изделие 6, закрепленное гайками 12, Обрабатывающийинструмент 7 закреплен в передней 8и эадттеи 9 бабках, размещенных навертикальных салазках О, и соединенс захватом,Зубчатому иэделию 6, закрепленному в механизме качания его гродольнойоси по конической траектории посред 10ством оправки 1 и клина ч при помотгт 1 вала 2 и суппорта 3, сообщаютрадиальную подачу Ч до введения...

Номер патента: 1348097

Опубликовано: 30.10.1987

Авторы: Гутенберг, Лукичев, Робер, Толока, Уткин, Финиченко, Чернышев

МПК: B23F 9/00

Метки: зуба, зубчатых, модификацией, нарезания, продольной

...устройства, вызванных дополнительной радиальной подачей и изменением межцентрового расстояния (по профилю копира). Таким образом результирующая радиальная подача определяется по формуле -8 :8 + сР" "аВключаемая радиальная подача 8 превьппает по своей величине максимальное значение переменной радиальной подачи 8 и поэтому является доминирующей для привода следящего устройства. В результате подача Б, является постояной по направлению (противоположно направлена Б ) и пеа ременной по величине, а следовательно, двигатель работает без реверса, что позволяет существенно (на 20-307) повысить точность профиля зуба и сократить время на ремонт двигателя (так как поломки его случаются реже),П р и м е р .Рассмотрим нареэание зубчатых втулок...

Номер патента: 1348098

Опубликовано: 30.10.1987

Авторы: Малков, Прохоров, Прохорова

МПК: B23F 17/00

Метки: зуборезному, зубчатых, колес, станку

...промежуточное зубчатое колесо 14 с неподвижной осью и установленным наэтой оси кулачком 15 с коромыслом16, жестко связанным с водилом 17блока сателлитов 12, В корпусе 1устройства размещен также механизм вэменения амплитуды перемещения штока, выполненный в виде управляющегочервяка 18, эацепляющегося с червячным колесом 19, на оси которого установлен кривошип 20 переменногорадиуса с полэуном 21 на конце, расположенным в кулисе 7, Механизм вращения шпинделя через приводной червяк 6 связан с управляющим червяком18 механизма изменения амплитудыдополнительной кинематической цепью1348098 ВНИИПИ Заказ 5149/1,2 Тираж 969 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 жашей муфту 22 включения. Промежуточное колесо установлено...
