B23F — Изготовление зубчатых колес и реек

Номер патента: 648353

Опубликовано: 25.02.1979

Авторы: Белоусова, Петросян

МПК: B23F 21/16

Метки: фреза, червячная, черновая

...1 показан волнистый профиль, соответствующий профилю первого зуба; пунктирной линией 2 - волнистый профиль, соответствующий соседнему по витку зубу; штрих-пунктирной линией 3 - контур зуба исходной инструментальной рейки. Взаимное перекрытие волнистых профилей обеспечивается определенным взаимным сдвигом, когда точке 1 вш, лежащей на вершине волны первого профиля, соответствует точка 2 вп, лежащая на впадине волны второго профиля, и наоборот. Вдоль витка (захода) фрезы зубья с профилями 1 и 2 чередуются.При выборе оптимального соотношения параметров волнистость профиля фрезы амплитуды аб и шага 1 в зависимости от параметров обкатки (модуля и числа зубьевобрабатываемого колеса, диаметра и числа заходов фрезы) необходимо учитывать;...

Номер патента: 648354

Опубликовано: 25.02.1979

Авторы: Зубрович, Серебряный

МПК: B23F 23/04

Метки: зубофрезерному, механизм, осевого, перемещения, станку, фрезы

...состоит из двух попеременно работающих и последовательно установленных на валу 1 устройств передачи прерывистого движения, выполненных в виде двух храповых колес 2, 3 и двузубой собачки 4. Посредством пары сменных колес 5 и 6 движение от шток рейки передается на пару винт-гайка 7 и 8, включающих ролик 9 и линейку 10 взаимодейетвующис между собой, причем линейка 10 закреплена на инструментальном суппорте 11.Механизм работает следующим образом.Двузубая собачка 4 поворачивает храповик 2 (одним своим зубом) или храповик 3 (другим зубом). Движение передано на ролик. Перемещение ролика 9, на который/ ,.,ще ы;йрается линейка 1 О, обеспечивает дви 1жениесуппорта 11 на определенное чиспо передвйжек вверх или вниз.Направление зубьев у...

Номер патента: 649518

Опубликовано: 28.02.1979

Автор: Асатрян

МПК: B23F 1/06

Метки: колес, мелкомодульных, нарезания, цилиндрических

...Для повышения жесткости оправок из25 30 35 40 делия 13 с противоположной стороны многониточного круга 19 установлены упорные призмы 20.Устройство для зубонарезания мелкомодульных колес работает следующим образом.В собранном виде устройство устанавливается па продольных направляющих резьбошлифовального станка. Закрепляется приводная шестерня 10 на шпинделе 11 станка. Поворотом приклона 9 вводится в зацепление паразитное колесо 8 с шестерней 10. Зажимается приклон 9 и устройство болтами 3. Теперь вращение от шпинделя 11 станка посредством цилиндрических передач 10, 8 и винтовыми зубчатыми парами 6, 12 сообщаются н колссам 14. Первоначально устройство находится на левой или правой стороне многониточного круга. Устанавливается глубина...

Номер патента: 650740

Опубликовано: 05.03.1979

Авторы: Варшавский, Тернюк, Хлус

МПК: B23F 9/02

Метки: зубчатых, колес, станок

...имеет независимый привод 1 О.Станок работает следуюццм образом.Заготовка колеса устанавливается в положении, соответствующем обраоотке первой впадины. Привод 10 вращаег инструментальный шпиндель 5 с закрепленным на нем профильным дисковым инструментом со скоростью, обеспечиваюгцей требуемуо скорость резания.Подвижной стол 2 получает движение вдоль образуоцей зуба от привода 9 со скоростью подачи. При движении стола от привода 7 черезмеханизм 8 регулирования передаточцого отношения получает вращение дополцпсльный шпиндель 6.20 Посколыо шпиндель 5 мстацовлсц эксцентрично в шпинделе 6, при врацсции шпиц деля 6 изменяется мсжосевое расстояние между инструментом и обрабатываемым ко650740 ель В. СлитковаЛуговая Корректор Х 1 Подписное...

Номер патента: 650741

Опубликовано: 05.03.1979

Автор: Борисов

МПК: B23F 9/02

Метки: зубчатых, колес, пары

...составляет с осью Ов 01. При движении некоторой точки, например, В с угловой в 4. ц поступательной скоростью 74. винтового производящего колеса траекторией ее абсолютного движения будет винтовая линия в - в на цилиндре радиуса ВД. Скорость Ч в точке В направлена по касательной т - т к винтовой линии в - в. В точке В кусок винтовой линии в - в можно приближенно заменить отрезком дуги соприкасающейся окружности г 1 - с 1, радиус которой определяется известным образом ц равен ВС.650741 Состав, -ель Ь П фельд Текред О Лугоад Т(ра)к ЕДНИИПИ Государственного комитет по делам изобретений и о 113035. Москва, Ж.35, Рд, шскдн лнал ППП Патент, г. Ун ород, релов Корректор М. ЛРчи Подписное Редактор И. Го)Заказ 694/ 2 тнн д. 4/5П роектндя 8Если...

Номер патента: 651909

Опубликовано: 15.03.1979

Авторы: Купреев, Сумин

МПК: B23F 23/12

Метки: зубофрезерному, станку

...17 и поджимаемый в осевом направлении пружиной 20 до упора штифта в стенку паза втулки 17, несет планку 21 с двумя регулируемыии упорами 22, опорные торцы кбторых выставлены на одинаковом расстоянии от плоскости, проходящей через ось центровых отверстий перпендикулярно оси ползуна 5.Устройство устанавливается в центре зубофрезерного станка вместо обрабатываемого изделия и подпружиненными через плунжер 18 упорами 22 ориентируется строго однозначно по направляющей зубофрезерпого станка, параллельной оси червячной фрезы так, что ось ползуна 5, проходя через25 "ось изделия, оказывается перпендикулярнойпроекции оси червячной фрезы на плоскость реза.Пружина 4 через каретку 3 поджимаетупор б, выполненный на ползуне 5, к перед- зо ней...

Номер патента: 654361

Опубликовано: 30.03.1979

Автор: Овумян

МПК: B23F 5/12

Метки: зубьев, чистовой

...чертежом.Резец 1 с режущей кромкой 2 на пластине из инструментального материала, которая крепится на державке 3, устанавливают на оправке в шпинделе зубофрезерного станка. Обрабатываемое колесо 4 с предварительно нарезанными зубьями устанавливают на столе станка (не показан). Резцу и обрабатываемому колесу сообщают непрерывное взаимосвязанное вращение соответственно о иРежущую кромку в начале резания рас.полагают касательно к поверхности у ножки в точке А.Резцу за каждый цикл профилированияодной впадины 5 сообщают возвратно-поступательное движение в направлении, параллельном оси О - О инструмента, и поворотное вокруг оси О, - О, колеса, В результате этих двух движений режущая кромкав процессе резания располагается касательно к...

Номер патента: 655487

Опубликовано: 05.04.1979

Автор: Голембиевский

МПК: B23F 5/12

Метки: зубодолбления

...на величину бочкообразности обрабанваем ого с одног шают до о врезания н ны умен ш 2, Сп с тем, ыраж з где 9врезанияЪя -зуба, окружности еличина утонения адиус делительно долбяка Исто внимани 1, П кл. 90 и информации, ии экспертизет США Мо 38031974,инятые во долбяка 3, удобном для выверки радиального биения.При обработке долбяку 3 сообщают возвратно-поступательное движение ь описывающее бочкообразную форму направляю щей, например, левой боковой поверхности впадины нарезаемого колеса, движение обкатки, воспроизводимое согласованным вращением Цз долбяка 3 и вращением 3 заготовки 2, и. движением вре- В зания П на глубину впадины (зуба) не нарезаемого колеса, Заготовке 2 (или долбяку 3) сообщают также возвратно- постУпательное движение Нэ,...

Номер патента: 656757

Опубликовано: 15.04.1979

Авторы: Демин, Евстегнеев, Ионов, Кедринский, Шишова

МПК: B23F 5/00

Метки: гипоидных, конических, станок, шестерен

...направляющими для перемещения.суппорта в направлении, перпендикулярном оси шпинв деля изделия, причем люлька выполнена свертикальной осью вращения.На чертеже показан станок, общий вид Станок имеет станину 1, на которой смонтнрован круглый стол-люлька 2, поворот 5ный относительно вертикальной оси 3 и снабженный направляющими 4. По направляющим 4 может перемешаться инструментальная головка 5, на шпинделе 6 которой установлен инструмент 7. Изделие 8 закреплено на шпинделе 9, смонтированном в суппорте 2 с 10, могущем перемешаться по вертикальным направляющим 11 стойки 12, перемещаемой по направляющим 13 крестовины 14 в направлении, перпендикулярном оси шпинделя 9. Крестовина смонтирована на направ656757 формула изобретения...

Номер патента: 656758

Опубликовано: 15.04.1979

Автор: Бусленко

МПК: B23F 21/22

Метки: головка, зуборезная, резцовая

...сил на детали резцовой головки при зажиме.Резцовая головка состоит из жесткого корпуса 1, в кольцевую проточку которого вставлен диск 2, имеющий радиальные прямоугольные пазы, В пазах 3 размещены прецизионная подкладка 4, резец 5 с заплечиками 6 и 7 и пазом 8, клиновая подкладка 9 с выступом 1 О, клиновая подкладка 11, два оппозитных клина 12 и 13 и винт 14. В коль. цевой проточке винта 14 установлено пружинное кольцо 15. Одна нэ боковых сторон клиньев 12 и 13 параллельна оси головки, а другая - наклонена к Ьси винта 14 под углом /.При затягивании зажимного винта 14 нижний и верхний клинья 3 и 12 перемещаются навстречу друг другу под действием усилия Рв, направленного . по оси зажимного винта. Боковые поверхности оппозитных клиньев...

Номер патента: 657933

Опубликовано: 25.04.1979

Авторы: Вагенштейн, Курганович, Сухоруков

МПК: B23F 5/00

Метки: зубчатых, колес

...полюс стацоч 1 юго здисцлеция мсцяст свое положение цо высоте зуоа.Поскольку скорость скольжения профилей меняет в полюсе зацепления свое цацр 1 Влсцис (зцдк ) цд цроти 11 зположцое, то Вследст 1 зие цс)з 11 зцОмс 1 зцох съем материалад с профиля зхба 061 з;11511 ты 1 здсмог 15 колеса цдо,1 юД 11 стс 51 зсзвдл гозозки, ИОД 1)13 ножки и цолцос отсутствие сзьсмд в зоне полюса.110 эОму, смещая 1 О вь 1 сотс зуба зону: О, кзсд з,исплсци 51.;1, тем смым, по высо- ТС ЗХОД ЗОНЫ 1 ДИООЛЬЦЕГО И ЦДИМЕЦЬШЕГО С 1 СМД 5 аГСРИДЛД, ДООИВД 10 ТС 51 ИОВЫ И 1 СЦИ 51 тОч ности ц 130 фил я 3 бс 1.По 1 срс ч;личного изцосд и 1 Струмецтдвсличи 1 гс экс 11 ецгриситст изменяют, а, слсдо 1 затсльцо, измсцякзт цоложегпзе полкзса с.гапичного...

Номер патента: 657934

Опубликовано: 25.04.1979

Автор: Лисиченко

МПК: B23F 23/10

Метки: зубчатых, колес

...режимах резания с применени струмента требуемого класса и техн ческой оснастки известной точ нос657934 Фор д,а изобретения гт сщ 9фиг. 4 Уиг 5 СоставТехред ОТизаж Редактор В. ДиЗаказ 948/1 О бес ЦНЯ 14 ПИно 113035, М илиал П П П сударственно изобретени Ж - 35, Р т енто, г. УжГо елар эсква кПапроцессе нарезания зубчатого колеса фиксирукт кинематическую погрешность станка в процессе резания и записывают диаграмму Гет.р.,После изготовления зубчатого колеса на технологической оси измеряют его кинем ати ческую погрешность Гяк.Путем гармонического наложения диаграмм, т. е. суперпозиции результатов измерения кинематической погрешности зубчатого колеса Гт. и цепи обката станка в процессе резания Гсопределяют суммар О нуо группу...

Номер патента: 659347

Опубликовано: 30.04.1979

Авторы: Балабаев, Князев, Косяк, Крюков, Роговский, Симаньков, Харлампиев, Шишкин

МПК: B23F 9/10

Метки: зубофрезерный, станок

...зависимости от величины вертикальной подачи.Принцип работы предлагаемого зубофрезерного станка основан на зацеплении в данный момент зуба нарезаемого колеса с рейкой переменного шага, выраженной червячной фрезой переменного шага. Взаимодействием цепей достигается согласование вращения фрезы и заготовки со скоростью изменения шага фрезы в момент встречи режущей кромки и зуба колеса в зависимости от вертикальной подачи.Главный двигатель вращения фрезы 11 через привод ременной передачи, сменные колеса, четыре пары конических колес 31, 16, 17 и 18 и цилиндрические колеса 19 передают вращение шпинделю червячной фрезы 10, Вращением конических колес 16 5 10 15 20 25 30 35 ;0 45 50 55 60 через дифференциал 15, цилиндрические колеса 32, сменные...

Номер патента: 660574

Опубликовано: 30.04.1979

Автор: Херберт

МПК: B23F 19/10

Метки: зубчатый, инструмент

...1 м изделием, нлц со цт 111 ым зубчатым инструментом, О)1 чзя; 1,11 якиим зубья на втором торге надел 1 яЗубчатый и нсз ру 5 сцт имеет та кжс двяпродольных отверстия 4 для 111 исц 1001 х 1 сцця, при помощи которого ццструсит )стяцявлцвается относительно рясцолс 1 жец 110 го 1.551,ц 1 м ведущего колеся цлц второго ццст 11 у 1 цта.На торце диска ц 1 Орсзвы 1 р 11 сиц рал ьц 1 с кя" навки 5 - -7, стецк 51 8 кОтОрых .111 пересечении профилей зубьев 9 образуют режущие кромки 10, слж 1 щис д,1 я с 1 овация 1,1: 11 з,1051;1 3;1- УСЕНЦСГ Ца ТОР 110 ВЫХ КЦОМКЯХ 11 З.1 Е,1 И 1 Ц660574 формула изобретения Фиг. Редактор Н. СуханоЗаказ 216212 а СССРтийб., д. 4/5Проектная, 4 ЦН И И ПИ Государственного комитетпо делам изобретений и откр 113035,...

Номер патента: 660791

Опубликовано: 05.05.1979

Автор: Варсимашвили

МПК: B23F 15/02

Метки: зубчатых, колес, нарезания

...А и перемещение по стрелке В со скоростью 10 - 100 мм/мин. Шлифование осуществляют коническим кругом 2, которому сообщают возвратно-поступательное движение вдоль образующей по стрелке В с числом двойных ходов 150 - 600 дв. ход/мин. Датчиком 3 измеряют мощ. ность резания, сигнал от датчика поступает в сравнивающее устройство - сумматор 4,где он суммируется алгебраически с эталонным сигналом, поступающим от программирующего устройства 5. Разностный сигнал преобразуется в усилителе 6 и подается в сервомеханизм 7, далее через механическое, 5гидравлическое или электрическое устройство 8 осуществляется непрерывная или дискретная подача обката заготовки. Одновременно с этим от программирующего устройства 5 через электромотор 9, винт 10,...

Номер патента: 663507

Опубликовано: 25.05.1979

Авторы: Маслова, Панкрушева, Сильвестров, Ситников, Ситникова

МПК: B23F 5/20

Метки: зубофрезерный, зубчатых, колес, нарезания, станок, цилиндрических

...ременную 2 и конические зубчатые 3, 4 передачи и цилиндрические зубчатые колеса 5 и 6 передает вра щенйе шпинделю 7, несущему фреэу 8. От это. го же главного привода 1 через коническую зубчатую передачу 9, дифференциал 10, цилинд. рические зубЧатые колеса и гитары 11 деления, а также червячную делительную передачу 12 - 13 вращается шпиндель 14 изделия, на нижнем конце которого установлен тормоз, выполнен. ный в виде цилиндрических зубчатых колес 15 и 16, приводящих во вращение гидродвитатель 17. Питание гидродвигателя маслом и регулирование величины торможения осуществляется гидравлическим устройство.18. Усилием торможения, величина которого несколько превышает величину тангенциальной,составляющей перемен. ного усилия резания,...

Номер патента: 663508

Опубликовано: 25.05.1979

Авторы: Друзенко, Капустин, Ромашко

МПК: B23F 19/02

Метки: зубоотделочный, станок

...ввиде шарнирного параллелограмма и состоитиз дисков 6, в которых на равных расстояниях от осей закреплены пальцы 7, соединенныемежду собой шатуном 8, Длина шатуна равнамежцентровому расстоянию шпинделей инстру.ментов, На шпинделе 4 закреплен шкив 9 свя.эанный клиноременной передачей 10 с электро.э двигателем 11. На шпинделе 5 установленамуфта 12 для согласования углового положе.ния инструментов и обрабатываемой деталипри установке ее на станок, а также для созда.ния окружного погружения в процессе обработки,При работе иэделие устанавливают в центресуппорта станка. Угловое положение шпинделейдвух инструментов и изделия согласовывают спомощью муфты 12, в которой установлен ме.ханизм, создающий окружное нагружение.Шпиндель 4 получает...

Номер патента: 663509

Опубликовано: 25.05.1979

Авторы: Максимов, Морозова

МПК: B23F 21/16

Метки: сборная, фреза, червячная

...от режущих элементов выполнен второй кольцевой паз, в котором установлены два полукольца с резьбовыми отвер-стиями под крепежные винты. На фиг. 1.изображена фреза для обработкиколес зубчато-роликовых передач, общий вид;на фиг. 2 - сечение А - А на фиг, 1.В продольных пазах корпуса 1 фрезы размещены режущие элементы 2, выполненные ввиде отдельных ножей, В кольцевом пазу 3корпуса с одной стороны установлены секторы 4 с выступами разной длины, входящимив продольные пазы корпуса, благодаря чемуупирающиеся в сектора режущие элементы 2устанавливаются по винтовой линии.По другую сторону от режущих элементов 2в корпусе выполнен второй кольцевой паз 5,в котором установлены два полукольца 6, вкоторых расположены винты 7, зажимающие 15режущие...

Номер патента: 666016

Опубликовано: 05.06.1979

Авторы: Ратмиров, Рашкович, Тарамыкин, Цейтлин

МПК: B23F 17/00

Метки: зубофрезерный, станок, чпу

...реализации операции деления аппаратными средствами без накопления оибки число импульсов ИП инструментального шпинделя на один оборот должно быть равно произведению числа импульсов на один оборот ИП делительного червяка, умноженному на передаточное отношение делительной пары, Этитребования накладывают ограничения намаксимальную величину передаточногоотношения делительной пары, что способствует снижению точности станка.Кроме того, датчик инструментальногошпинделя должен иметь высокую разрешающую способность и соответственновысокую стоимостьВ указанном станке установка ИПна делительном червяке, а не на столестанка, не позволяет устранять ошибкиделительной пары, Кроме того, невозможно нареэание косозубых колес. Длянарезания косоэубых...

Номер патента: 670398

Опубликовано: 30.06.1979

Авторы: Кравченко, Симонов, Суходрев

МПК: B23F 23/02

Метки: зубчатых, колес, ориентации, цилиндрических

...(в данном случае плоскость чертежа), параллельную силам действия кулачков на деталь (силы трения не учитываются), Кулачки 1, 2, 3, 4 одновременно и независимо друг от друга вводят в контакт с фиксирующими элементами 6, 7, 8, 9 так, что каждый кулачок воздействует на соответствующий ему элемент в направлении к точке О. Величину воздействия (силу давления кулачка на фиксирующий элемент) непрерывно изменяют пропорционально расстоянию от кулачка до точки О: в примере расстояние от точек контакта кулачков 1 и 3 с фиксирующими элементами 6 и 8 до точки О одинаково. Следовательно, силы давления каждого из этих кулачков на фиксирующие элементы равны между собой и взаимно уравновешиваются. Поэтому зубчатое колесо 6 в направлении действия...

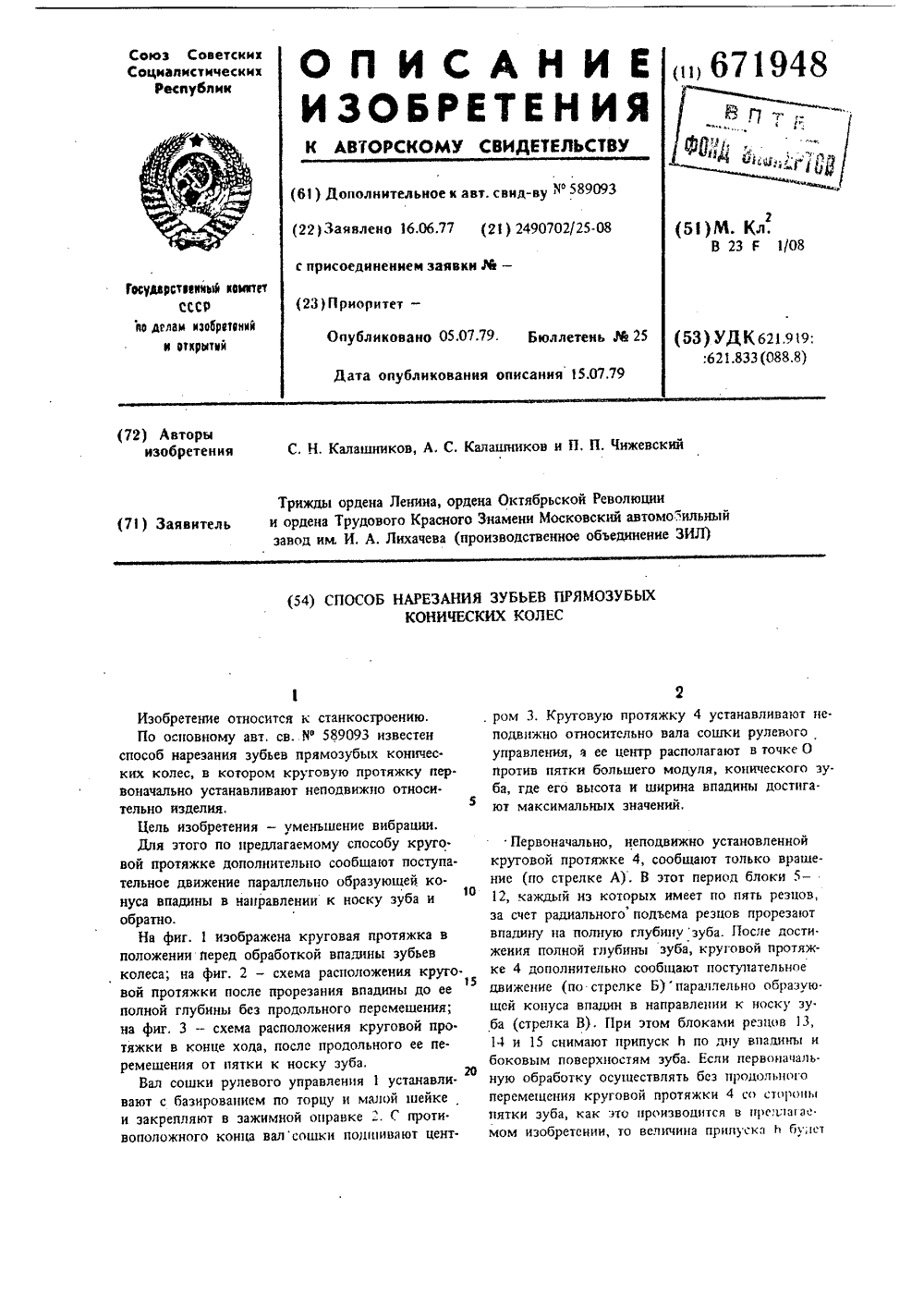

Номер патента: 671948

Опубликовано: 05.07.1979

Авторы: Калашников, Чижевский

МПК: B23F 1/08

Метки: зубьев, колес, конических, нарезания, прямозубых

...вают с базированием по торцу и малой шейке и закрепляют в эажимной оправке . С проти. воположного конца валсошки подшивают цент. Первоначально, неподвижно установленной круговой протяжке 4, сообщают только вращение (по стрелке А). В этот период блоки 5 - 12, каждый из которых имеет ио пять резцов, за счет радиального подьема резцов прорезают впадину ца полную глубину зуба. После дости жения полной глубины зуба, круговой протяжке 4 дополнительно сообщают поступательное движение (по стрелке Б)параллельно образую щей конуса впадин в направлении к носку эу ба (стрелка В). При этом блоками резцов 13, 14 и 15 снимают прнпуск Ь по дцу впадины и боковым поверхностям зуба. Если первоначаль. ную обработку осугцествлять бсэ продольного...

Номер патента: 671949

Опубликовано: 05.07.1979

Авторы: Ионак, Кивенсон, Кузьменко, Рыжов

МПК: B23F 19/02

Метки: зубчатых, колес, пары, притирки, сопряженной

...в процессе окончательной яритирки осуществляют непрерывный по длине зубьиев контроль температуры в зоне зацепления зпарных колес и в зависимости от степени на- кгретости различных участков изменяют нагруз- ску между зубьями нритира и соответствующими чуучастками притираемого колеса, производя до-эубполнительный направленный съем металла, про- ппорциональный температуре этого участка турОднако скорость повышения нагрузки в из. сивестном способе не увязана с фактической ско- кростыо распространения контактного пятна в .и15связи с чем темп повышения нагрузки окаэы. пвается или завышенным или заниженным. нЦелью изобретения является повышение про- теиэводительности.Для этого по предлагаемому способу притир- ики сопряженной пары зубчатых...

Номер патента: 671950

Опубликовано: 05.07.1979

Авторы: Безгодов, Богачев

МПК: B23F 23/10

Метки: гипоидных, зубчатых, колес, конических, станок, финишной

...10, который, в свою Очередь, жестко соешшен с ротором 11 двигате. ля 12. Статор 13 двигателя 12, смонтированный67950 4ей Так продолжается до тех пор, пока отклоненияшагов обрабатываемого зубчатого колеса не ста.нут минимальными. Для обработки другой сто.роны зубьев достаточно, не останавливая стан.ка, повернуть статор 3 в противоположную сторону,Различная интенсивность съема металла на.зубьях изделия, имеющих разные отклоненияшага, позволяет резко повысить точность и чис.тоту поверхности изделия, благодаря чему резко19в возрастает надежность и долговечность коничес.ких и гипоидных зубчатых передач. ЦНИИПИТираж 122 Заказ 3763/11Подписное Филиал ППП "1 атент",г. Ужгород, ул, рц ктлая,с возможностью утлового поворота вокруг сво оси,...

Номер патента: 673393

Опубликовано: 15.07.1979

Авторы: Голембиевский, Трофимов

МПК: B23F 5/12

Метки: зубодолбежный, станок

...цепи врезания от тягового ваорган настройки 28, кинематическуюла 5 чЕрез кииематические пары 26 ипару 29 и кулачок вреэания 30, свя 27, орган настройки 28, кинематичес-,эывает тяговый вал 5 с суппортом штос- кую пару 29 и кулачок 30 суппортуселя 7. Делительный стол 16 поФеДст- штосселя 7 сообщается"также движениевом ненастраиваемой кинематической - врезания П . Вто движение выключаетцепи, содержащей кияематиИММе-"паРМ "Ся После врезания долбяка н.; требуе 31. и 32, кулачок отскока 33, связанЯ Мйб вЕличину.с тяговым валом 5. ;В реэультате сообщения штосселюОрган настройки 3 (гйтара сменных доЛбяка 8 Ъделительному столу 16зубчатых колес, коробка скоростей) " укаэанных движений процесс нареэанияслужит .для настройки скорости реза-;...

Номер патента: 676401

Опубликовано: 30.07.1979

Автор: Пичхадзе

МПК: B23F 23/10

Метки: зубофрезерных, кинематических, коррекции, погрешностей, станков

...Гайки 12 и 13 разного направления образуют дифференциальную винтовую пару. Гайка 13 закреплена неподвижно на столе, а гайка 12 жестко связана с корпусом 10, несущим червяк 3, и совместно с ним перемещается вдоль винта 14 возвратно-поступательно. Винт 14, имея две винтовые поверхности под гайки 12 и 13 с разными осевыми шагами, при вращении от реверсивного привода 15 перемещается вдоль оси и увлекает в противоположную сторону гайку 12, корпус червяка 10, а также червяк 3, сообщая компенсирующий угловой поворот червячному колесу 1 и шпинделю 2 стола.Информацию о кинематических погрешностях цепи обката станка реверсивный привод 15 получает от блоков 16, 17, 18аукав 168213 Изд. М 458 Тираж 12221 ПО Поиск Государственного комитета СССР по...

Номер патента: 677837

Опубликовано: 05.08.1979

Авторы: Беккер, Сидоренков, Табаченко

МПК: B23F 5/22

Метки: фрезой, червячной

...становясь равной нулю в точках а и в,В процессе резания зубья фрезы на входе в зону резания несут большую нагрузку,чем на выходе, что является причиной не 15 одинакового износа зубьев правого и левого концов фрезы.Кривая А показывает износ зубьев фрезыпри равномерном осевом смещении. Кривая В показывает, что износ зубьев фрезы20 при фрезеровании с неравномерным смещением равномерен.На зубофрезерном станке производятфрезерование с равномерным осевым смещением фрезы на постоянную величину до25 появления критического износа хотя бы наодном зубе фрезы. Затем с помощью соответствующего измерительного инструмента,например микроскопа, определяют фактическую величину износа зубьев вдоль фре 30 зы. Строят график износа и...

Номер патента: 679344

Опубликовано: 15.08.1979

Авторы: Гольштейн, Ермолаев, Левашов, Любимов, Шмуров

МПК: B23F 23/04

Метки: гидропривод, зуборезного, подачи, станка, стола

...магистралью давления 28,а магистраль 31 со сливной магистралью 29, поршень цилиндра смещается вправо, отводя стол 26 в позицию деление . Вданном учоложении система приходитт в равновесие.Описанное состояние гидропривода соответствует холостому ходу резания, в конце которого с помощью механизма управления копир 11 устанавливается максимальным радиусом против ролика 10. После реверса цепи управления подается команда на начало рабочего хода резания, включается электромагнит 23, распределитель 15 переключается влево, тем самым давление из магистрали 28 подается по магистрали 16 в левую полость цилиндра 7, правая полость по магистралям 17 и 29 соединяется со сливом. Шток 9 цилиндра 7 смещается вправо до упора ролика 10 в копир 11,...

Номер патента: 680826

Опубликовано: 25.08.1979

Авторы: Адам, Антонов, Копф, Овумян, Фирсов, Хухрий

МПК: B23F 21/16

Метки: фреза, червячная

...фиг. 4 - то же,вид сверху; на фиг. 5 - то же, вид вдольмежосевого перпендикуляра.Режущая кромка 1 левая 1, и правая)не пересекается с осью 2 фрезы, между ними расстояние С, а угол между режущейкромкой 1 и перпендикуляром к проекции 2оси фрезы на плоскость 3, проходящую через режущую кромку параллельно оси фрезы, есть угол сс(для правого резца плоскость ). Расстояние от торцовой плоскости 4 симметрии фрезы до перпендикуляра 5к режущей кромке 1 и оси фрезы 2 естьразмер Ю. Расстояние между осями 2 фрезы и 6 изделия есть размер с, а угол между осью 2 фрезы и торцовой плоскостью 7изделия есть угол Х. Межосевой перпендикуляр 8 к оси 2 фрезы и оси 6 изделияпересекается с этими осями в точках О и О.Описываемая конструкция инструмента пригодна...

Номер патента: 683866

Опубликовано: 05.09.1979

Авторы: Гольштейн, Ермолаев, Левашов

МПК: B23F 23/00

Метки: зубообрабатывающего, кинематической, механизм, реверса, станка, цепи

...полумуфт 3 и 4.Штоками 7 и 8 механизм реверса связан с кинематической цепью станка. Шток 8 связан с приводным валом 11 через зубчатую пару 12, вал 13, сменные шестерни 14 и 15, вал 16 блочную шестерную 17 и коническую пару 18. Шток 7 связан с приводным валом через блочные шестерни 19, 17 и коническую пару 18.Гидроцилиндр 2 имеет две малые камеры 20 и 21 и две большие камеры 22 и 23, Левая камера гидроцилиндра 1 соединена с малой камерой 21 гидроцилиндра 2 и выходом обратного клапана 24 магистралью 25 Правая камера гидроцилиндрасоединена с малой камерой 20 гидроцилиндра 2 и входом обратного клапана 26 магистралью 27.Большая камера 22 гидроцилиндра 2 соединена магистралью 28 с выходом обратного клапана 29 и входом дросселя 30. Вход...

Номер патента: 685451

Опубликовано: 15.09.1979

Авторы: Варшавский, Тернюк, Хлус

МПК: B23F 1/00

Метки: зубчатых, колес

...иэ соотношения: где А - требуемая величина корсетности или бочкообразности, линии зуба,измеряемая по нормали к йоминальной поверхности зуба, мм;6854 25 30 35 40 с, - номинальный угол профилязуба колеса, град.Угловая скорость Ы определяется из соотношения: о= 2 асзю - - +1 г,еэ 1 оа где Б осевая подача инструмента, мм/с;4- ширина зубчатого венца, мм.Если эти соотношения не выполняются, то величина модиФикации (корсетности или бочкоОбразности) линии зуба будет меньше требуемой.Приведенные соотношения были введены с учетом синхронизации вращательного и поступательного движений инструмента при ю = соп 81 и 8: сов э.Наиболее благоприятной с точки зрения локализации пятна контакта является Форма зуба, полученная предложенным способом при...
