B23F — Изготовление зубчатых колес и реек

Страница 13

Способ обработки колес зубчатой передачи

Загрузка...

Номер патента: 207672

Опубликовано: 01.01.1968

Авторы: Кожевников, Кудр

МПК: B23F 1/06, F16H 55/14

Метки: зубчатой, колес, передачи

...той передачи на зубообра ках = червячной делительн вляемые инструментом в в разивного круга. тки колес зубчаатывающих стан- "1 парой, осущестде фрезы или абс присоединением заявкиОсобенностью предложенного способа является то, что зубья одного из колес передачи обрабатывают на одном станке, а зубья другого колеса - на втором станке, который выбирают так, чтобы передаточное число его червячной делительной пары не имело общих множителей с передаточным числом изготавливаемой передачи. Это позволяет уменьшить вибрации и шум изготавливаемой передачи путем придания ее циклической погрешности апериодического закона изменения,Фрезерование зубьев обоих колес произвят одной и той же фрезой. Предмет изобретенияСпособ обработки колес зубчатой...

Станок для закалки зубчатых венцов

Загрузка...

Номер патента: 207673

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Иноземцев, Лихтштейн, Руднев

МПК: B23F 23/08

Метки: венцов, закалки, зубчатых, станок

...закаливаемых зубьев, а делительный стол оборудован устройством для его точной установки в положение, соответствующее окончанию шагового деления. Это обеспечивает постоянный зазор между рабочим контуром индуктора и закаливаемой поверхностью и, следовательно, повышает качество закалки. Ползун 18 несет20 устройства, Щуп 2ными поверхностямзакаливаемой детараз положение инддине, обеспечивая25 закаливаемым кон 1индуктора, Щуп 2закалке косозубыхлес 1 гловые повороговых делений и г30 ное положение,еже представлена схема станка.1 размещена на планшайбе 2 повоглительного стола 8. Стол снабжен м 4 автоматическсго единичного дестройством 5, жестко фиксирующим ншайбу 2 в момент щаговых делеойство 5, кроме того, устанавливает у 2 после угловых...

Дисковый шевер

Загрузка...

Номер патента: 207674

Опубликовано: 01.01.1968

Автор: Ананьев

МПК: B23F 21/28

Метки: дисковый, шевер

...заявкиИзвестен дисковыи шевер и касательного шевингова дрических колес, имеющи группы зубьев, количество группе отличается от коли батываемого колеса на ед поверхностях зубьев шевер ные стружечные канавки группах зубьев в одном на для диагонального ния зубьев цилини прогрессирующие которых в каждой тества зубьев обраиницу. На боковых а сделаны наклоннаклоном во всех правлении. а чертеже представлен общий вид шевера. В смежных группах 1 и 2 зубьев 3 стружечные канавки 4 имеют наклон в разных направлениях. Предмет изобретенияДисковый шевер для диагонального и касательного шевингования зубьев цилиндрических колес, имеющий прогрессирующие группы зубьев, количество которых в каждой группе отличается от количества зубьев обрабатываемого колеса...

207675

Загрузка...

Номер патента: 207675

Опубликовано: 01.01.1968

Авторы: Иванов, Научно, Проектио

МПК: B23F 23/10

Метки: 207675

...между которыми размещена вт щаяся посредством шариков на служащая в качестве уплотните та между поршнем и цилиндро втулке, как в сепараторе, в ск длина которых превышает осево поршня, помещены шарики, ко со штоком и с внутренней пов роцплиндра. Известно устройство для коррекции кинематических цепей зубофрезерных станков по основному авт. св.193893, Устройство содержит гидравлический привод, поршень которого выполнен цельным.5В предложенном устройстве в отличие от известного поршень гидравлического привода имеет две кольцевые торцовые канавки, между которыми размещена втулка, опирающаяся при помощи шариков на эти канавки и служащая в качестве уплотнительного элемента между поршнем и цилиндром. Во втулке, как в сепараторе, в сквозных...

Способ нарезания зубьев конических колес

Загрузка...

Номер патента: 208420

Опубликовано: 01.01.1968

Авторы: Сегаль, Сороковский

МПК: B23F 3/00

Метки: зубьев, колес, конических, нарезания

...фрезой-протяжкой по методу копирования. Каждая из двух,сторон впа,дины заготовки обрабатывается своей фрезой протяжкой. Инструмент не,перемещают вдоль нарезаемого зуба.Способ требует применения специального станка. Предложенный способ отличается от известного тем, что обе боковые поверхности 10 впадины, заготовки нарезают одновременно одной дисковой фрезой-протяжкой с прямолинейным профилем зубьев и подают фрезу вдоль нарезаемого зуба, причем режущие кромки всех чистовых зубьев фрезы радиола гают на одинаковом расстоянии от ее оси.Это отличие позволяет повысить производительность зубонарезания .и обеспечивает возможность использования существующих зубопротяжных, станков, 20Зубья фрезы-протяжки имеют постепенно увеличивающиеся высоту и...

Червячная фреза для нарезания шлицевых валов обкаткой

Загрузка...

Номер патента: 209187

Опубликовано: 01.01.1968

Авторы: Алешина, Геллерт

МПК: B23F 21/16

Метки: валов, нарезания, обкаткой, фреза, червячная, шлицевых

...ми для образования углублений у осия шлицев, отличающаяся тем, что, суменьшения размеров углублений и чения внутренней цилиндрической по- ости шлицев, контактирующей с шестерертцина зубьев фрезы выполнена по кружности с радиусом, меньшим радну- ерстия шестерни, сопрягаемой с валой. ло нован целью увели верхи выполнена по 15Р меньшимсопрягаемой с неи,дугеса от исоединением заявкиИзвестны червячные фрезы для шлицевых валов обкаткой с зубь женными усикагии для образова лений и оснований шлицев. Предлагаемая червячная фреза тем, что вершина зубьев фрезы вы дуге окружности с радиусом, мень уса отверстия шестерни, сопрягаемо Это уменьшает размер углублений вает внутреннюю цилиндрическу ность шлицев, контактирующую с На фиг. 1 изображен...

210630

Загрузка...

Номер патента: 210630

Опубликовано: 01.01.1968

Авторы: Шатохин, Щербаков

МПК: B23F 13/06

Метки: 210630

...стабилиза-. ции положения линии контакта в,передаче для обеспечения в ней возможности применения гидростатической смазки, смежные резцы при наладке станка устанавливают так, чтобы их режущие кромки были повернуты относительно средней плоскости передачи на одинаковые по величине и разные по направлению углы, величину которых определяют по параметрам передачи. Изввстен способ нарезания червяков глобоидных передач с цилиндрическим зубчатым колесом, осуществляемый с радиальной подачей резцов, режущие кромки которых устанавливают со смешением относительно средней .плоскости передачи, Вращение головки с резцами согласуют с вращением заготовки.Для стабилизации положения линии контакта в передаче для обеспечения в ней возможности применения...

Способ чистовой обработки зубьев

Загрузка...

Номер патента: 210631

Опубликовано: 01.01.1968

Авторы: Овум, Центральный

МПК: B23F 21/04, B23F 5/12

Метки: зубьев, чистовой

...вращающимся резцом с одной режущей кромкой, выполненной по винтовой линии на цилиндре. Ось последнего при установке резца смещают относительно оси его вращения.Кроме того, режущая кромка резца может быть расположена в плоскости, перпендикулярной оси его вращения.На чертеже показана схема обработки зубьев по описываемому способу.,Во время обработки резец 1 с режущеи кромкой 2 вращается вокруг оси 3 и снимает стружку с предварительно обработанных зубьев заготовки 4. Режущая кромка выполнена по винтовой линии на цилиндре 5, ось б которого при установке резца смещают относительно оси его вращения,Обработку производят на зубофрезерном 5 станке по методу обкатки. 1, Способ чистовой обработки зубьев эволь вентных цилиндрических колес...

Червячная фреза

Загрузка...

Номер патента: 210632

Опубликовано: 01.01.1968

Автор: Гродзенский

МПК: B23F 21/16

Метки: фреза, червячная

...зубьев колес в различных 15 впадинах, отличающаяся тем, что, с цельюповышения производительности и точности при обработке, например, анкерных колес в часовой промышленности, посадочное отверстие фрезы выполнено эксцентрично относи тельно ее делительного диаметра. Известны червячные фрезы с ломаным профилем, отдельные участки которото предназначены для профилирования зубьев колес в различных впадинах.Отличие описываемой червячной фрезы от известных заключается в том, что посадочное отверстие фрезы зыполнено эксцентрично относительно ее делительного диаметра,Фреза такой конструкции повышает производительность и точность при обработке, например, анкерных колес в часовой промышленности.На фиг. 1 изображена описываемая червячная фреза;...

Червячная фреза

Загрузка...

Номер патента: 210633

Опубликовано: 01.01.1968

Авторы: Конопаткин, Малков

МПК: B23F 21/16

Метки: фреза, червячная

...зуб работки э чаю гггаяся ческих шл профилем ностью по выполнена у ика вдс трапецеида женным усик ных шлицевых , с целью пол гостоянным э одимой контак нему конусу кой с перемен а фрезы,ая фрезаьев, снабвольвенттем чтоицев си необхвнутренконичесоль внтк Известны червячные фрезы для обработки цилиндрических эвольвентных валов, зубья которых выполнены с трапецеидальным профилем, снабженным усиками, имеющими постоянную ширину вдоль витка фрезы.Отличие предлагаемой фрезы от известных состоит в том, что она выполнена конической с переменнои шириной усика вдоль ее витУстройство такой конструкции дает возмож ность получать конические шлицы с постоянным эвольвентным профилем и необходимой контактной поверхностью по внутреннему конусу вала.На...

Способ обработки рабочих поверхностей зубьев

Загрузка...

Номер патента: 212020

Опубликовано: 01.01.1968

Автор: Коновалов

МПК: B23F 19/02, B24B 17/00

Метки: зубьев, поверхностей, рабочих

...и пр борудования. ого восковогоазование прос требуемой не требуетсяорогостоящихименения униПредложенный способ обработки рабочих поверхностей зубьев зубчатых колес абразивной пульпой, направляемой между взаимно обкатывающимися изделием и инструментом, обеспечивает одновременное снятие зауссипев и доводку до требуемого класса чистоты, Это достигается тем, что в качестве инструмента берут восковой круг, в который вдавливают рабочие поверхности зубьев зубчатых колес в процессе их взаимного обката.Восковь 1 е пластигеские круги просты и безопасны в изготовлении. Для из изготовления подходят обычные производственные усдмет изобретени Способ обработки зубьев зубчатых кол направляемой между мися изделием и инст ся тем, что, с целью...

Способ снятия фасок на вершинах зубьев колес

Загрузка...

Номер патента: 212022

Опубликовано: 01.01.1968

Автор: Федотов

МПК: B23F 19/10

Метки: вершинах, зубьев, колес, снятия, фасок

...между их режущими кромками не превышает диаметра профильной окружности. С осью инструмента резцы составляют не который угол, равный примерно 30, в результате чего фаска снимается только в средней части зуба.Особенностью предложенного способа является то, что угол скрещивания между осями 1 инструмента и колеса устанавливают равным или отличным от прямого, а расстояние между осями - больше номинального межосевого расстояния, При этом величины угла скрещивания и станочного межосевого расстояния, 2 передаточное число между инструментом и заготовкой и угол между режущими кромками резцов и осью инструмента подбирают с учеЕРШИНАХ ЗУБЪЕВ КОЛЕС том угла наклона зубьев, форм рабочей поверхности и поверхности вершин зубьев и величины осевой подачи,...

Способ шевингования глобоидных червяков

Загрузка...

Номер патента: 212725

Опубликовано: 01.01.1968

Автор: Щербаков

МПК: B23F 19/06

Метки: глобоидных, червяков, шевингования

...основном цилиндре выбирают равным углу наклона винтовой линии зуба на основном цилиндре колеса передачи. Канавки на бо совой поверхности зуба шевера выполняют перпендикулярными к направлению относительной скорости сколькения рабочих поверхностей в полюсе передачи.Это отличие обеспечивает равномерный износ шевера.На чертежебоидных червя представлено шевинговане глоков описываемым способом. Обрабатываемый глобощается вокруг своей оси(а 1. Косозубый шевср 2,которого на основном цнаклона зубьев па основпередачи, входит в зацеимеющим уже парезднньвращение с угловой скорнесущее ось шеверд, вращ делительного цилиндра 4 колесаугловой скоростью (аз, При постоянип угловой скорости а 1, углоьаяопределена и тоже постоянна. В5 ет независимое от...

Зубохонинговальный станок

Загрузка...

Номер патента: 212726

Опубликовано: 01.01.1968

Авторы: Зиновьев, Золотарев, Кор, Корзинкин, Ноткина, Особое, Паско, Рабинович

МПК: B23F 19/05

Метки: зубохонинговальный, станок

...профиля зуба заготовки, корпус хонинговальной головки снаожен пальцем, взаимодействующим через рычажную систему с пневматической мехтбраной, служащей для постоянного поджима кона к заготовке. ующимподвоИзвестен зубохонинговальный станок, содержащий осциллирующую хонинговальную головку с хоном в виде зубчатого колеса и возвратно-поступательно перемещаемый стол для установки заготовки. 5Такой станок не имеет устройства для поджима хона к заготовке.Описываемый станок отличается от известного тем, что корпус хонинговальной головки снабжен пальцем, взаимодействующим через 10 рычажную систему с пневматической мембраной, служащей для постоянного поджима хона к заготовке,Такое конструктивное выполнение станка позволяет повышать точность...

212727

Загрузка...

Номер патента: 212727

Опубликовано: 01.01.1968

МПК: B23F 21/16

Метки: 212727

...профилем 4, идентичным профилюзубьев долбяка,Предмет,и 3 об р ет вза с острозаточендля нарезания зубся тем, что, с целью зубьев фрезы, а такотрабатываемой по- выполнены с эвольм профилем, идендолбяка,Сборн ыми вс атых к меньш же улуч ерхнос ентным ичным ая червяч тавными з олес, отлич ения колич шения чис ти зубья ф10 15 корриг рофилю Известны сборные червячные фрезы для нарезания зубчатых колес, снабженные отдельными вставными острозаточенными зубьями, имеющими прямобочный профиль с углом зацепления 20.Особенность предлагаемой фрезы состоит в том, что ее зубья выполнены с эвольвентным корригированным профилем, идентичным профилю зубьев долбяка.Сборная червячная фреза в таком выполнении имеет вдвое меньше режущих зубьев и улучшает...

Червячная глобоидная фреза

Загрузка...

Номер патента: 212728

Опубликовано: 01.01.1968

Авторы: Петров, Центральный

МПК: B23C 5/16, B23F 21/16

Метки: глобоидная, фреза, червячная

...при постоянном отношен ростей между фрезой и инст 5 аг канавок выает их изготовии угловых скоументом. едмет изобрете с,винтовыми отцаяся тем, отовления и еств, канав- формы с подикулярно к й плоскости Известны червячные глобоидные фрезы, стружечные,канавки которых выполнены винтовыми перпендикулярно виткам основного червяка по всей длине фрезы.Особенность предлагаемой фрезы состоит в том, что канавки выполнены тороидно-винтовой формы с постоянным винтовым шагом перпендикулярно к винтовой линии витков в сред,ней плоскости фрезы.Такая конструкция фрезы улучшает ее эксплуатационные качества и упрощает изготовление,На чертеже изображена предлагаемая фреза. Фреза 1 снабжена стружечными канавками 2, имеющими тороидно-винтовую форму.Канавки...

Способ обработки фасок на торцах зубьев цилиндрических колес

Загрузка...

Номер патента: 213545

Опубликовано: 01.01.1968

Автор: Научно

МПК: B23F 19/10

Метки: зубьев, колес, торцах, фасок, цилиндрических

...способ обработки фасок на торцахзубьев цилиндрических колес по методу обкатки, осуцествляемый сборным инструментом, выполненным в виде зубчатых колес, ииспользующий профильное скольжение зубьев. 5Для обработки второго торца заготовки еенеобходимо переставить на другую сторону.Этот способ не обеспечивает высокой производительности и качества обработки фасок.Предлагаемый способ отличается от известного тем, что одно зубчатое колесо сборногоинструмента зацепляют с заготовкой, причемс этим колесом жестко скрепляют два зубчатых диска с равномерно понижающимисязубьями, снабженными режущими кромками, 15а после обработки одного торца заготовкиинструмент перемещают вдоль ее оси для обработки другого торца.Такое отличие позволяет повысить...

Зубошлифовальньй станок для обработки зубьев цилиндрических колес

Загрузка...

Номер патента: 217913

Опубликовано: 01.01.1968

Авторы: Базаров, Гаранин, Егорьевский, Зайцев, Кочнов, Крюков, Панкин, Прага, Роговский, Сновский

МПК: B23F 5/04, B23F 9/02

Метки: зубошлифовальньй, зубьев, колес, станок, цилиндрических

...неподвижным упором, Это повышает точность станка, так как сокращается его кинематическая цепь. двигателем 4. Последний через цилиндрические зубчатые колеса б и б, гитару деления 7 и цилиндрические зубчатые колеса 8 - 13 приводит в движение шпиндель 14 изделия,Для настройки станка на обработку колес с различными числами зубьев в гитаре деления 7 меняют зубчатые колеса,При шлифовании косозубых колес по углу наклона зубьев настраивают гитару доворота 16 изделия, которая связана с поворотным статором 16 электродвигателя 4, при этом упор 17 должен освободить статор 16, При шлифовашш прямозубых колес статор 16 устанавливается неподвижно упором 17,Вращение цепи доворота сообщается от винта 18 вертикальной подачи суппорта 19 изделия через...

Станок для обработки конических зубчатыхколес

Загрузка...

Номер патента: 217914

Опубликовано: 01.01.1968

Автор: Левашов

МПК: B23F 5/00

Метки: зубчатыхколес, конических, станок

...оси вппинделя изделия вдоль поворотного направляющего элемента, ось ко торого совпадает с центром станка и которыйслужит для ориентировки бабки изделия относительно центра станка. Известен станок для обработки конических зубчатых колес, содержащий станину, подвижную стойку люльки, бабку изделия и приводы движения инструмента и изделия.Бабка изделия установлена на промежуточной плите, смонтированной на станине и имеющей круговые и прямолинейные направляющие.Предложенный станок отличается от известного тем, что бабка изделия установлена непосредственно на станине с возможностью наладочного перемещения параллельно оси шпинделя изделия вдоль поворотного направляющего элемента, ось которого совпадает с центром станка и который служит для...

Зубофрезерный станок для нарезания

Загрузка...

Номер патента: 217916

Опубликовано: 01.01.1968

Автор: Плюшкис

МПК: B23F 1/06, B23F 9/08

Метки: зубофрезерный, нарезания, станок

...расположение червячной фрезы 15 и нарезаемой шестерни 16 фрезерная каретка 20 передвигает.ся установочным механизмом 21 относительноузла 17 шпинделя изделия.Подача при нарезании шестерни 16 осуществляется качательным движением фрезерного суппорта 22. При повороте фрезерногосуппорта 22 вокруг оси входного вала 7 гитары деления, смонтированного на подшипниках 23 в гильзе 24, закрепленной на фрезерной каретке 20, поворачивается и установленный на фрезерном суппорте 22 кулачок 25.Последний прижимается при помощи пружины 26 к упору 27 на фрезерной каретке 20,передвигая который с помощью винта 28,можно регулировать положение червячнойфрезы 15 в осевом направлении.При скольжении кулачка 25 по упору 27фрезерный суппорт 22 сдвигается по...

Способ нарезания эвольвентных косозубых колес

Загрузка...

Номер патента: 217917

Опубликовано: 01.01.1968

Авторы: Адам, Копф, Машиностроени, Овум, Центральный

МПК: B23F 1/06

Метки: колес, косозубых, нарезания, эвольвентных

...от извесгных тем, что профилирование зуба производят в направлении контактной линии за один оборот инструмента с прямолинейной режущей кромкой,При таком способе нарезания упрощается конструкция инструмента и улучшаются усло. вия резания.Для нарезания эвольвентных косозубых колес предлагаемым способом инструментальный шпиндель устанавливают под углом к оси изделия из расчета, чтобы при перемещении контактной линии в процессе обработки режущая кромка инструмента по мере вращения оси шпинделя находилась на этой линии или минимально отклонялась от нее. В связи с этим шпинделю дополнительно к углу наклона контактной линии сообщают некоторый поворот. Профилирование зубьев по всеи ширине венца колеса производтем сообщения изделию движения...

Люлька станка для нарезания конических колес с круговыми зубьями

Загрузка...

Номер патента: 217918

Опубликовано: 01.01.1968

Авторы: Балаш, Специальное

МПК: B23F 23/12

Метки: зубьями, колес, конических, круговыми, люлька, нарезания, станка

...ось О - 05 которой пересекается с осью поворота, цилиндрического сегоенга 2 и может в зависимости от наклона цилиндрического сегмента 2 пересекаться илп совпадать с осо О - О корпуса 1.В расточке сегмента установлен оарабап 6 с эксцентричной расточкой, ось которой параллельна оси барабана б. В эксцентричной расточке барабана б монтируется поворотный эксцентриовый барабан 6, иеопийэксцентричную расточку, параллельную осп поворотного эксцентрикового барабана 6. В эксцентричной расточке поворотного эксценгрикового барабана б расположена подвижная гильза 7, песу щая инстру меалыьй ш; идель 8.На валу 9 эва217918 фиг. 1 на сменная шестерня 10, зацепляющаяся со сменной шестерней 11, сидящей на валу 12, закрепленном в цилиндрическом сегменте...

Способ хонингования

Загрузка...

Номер патента: 217919

Опубликовано: 01.01.1968

Автор: Поль

МПК: B23F 19/05

Метки: хонингования

...выравнивают с помощью абразивного зубчатого колеса внутреннего зацепления диаметром, близким к диаметру обрабатываемого изделия. В результате повышается точность эвольвентного профиля зубчатых колес.На фиг. 1 изображена схема установки об рабатываемого колеса и хопа; на фиг. 2 - кинематическая схема хонинговального станваемое зубчатое колесо 1 устана шпинделе шлифовальной баба на планшайбе передней бабки я зубчатый хон 2, имеющий абраатое колесо 3 с внутренним зусованное в процессе изготовления стальной обод 4. Оси шпинделя и планшайбы скрещены под небольшим углом,Зубчатое колесо вводится в зацепление синструментом (хоном) при помощи продольной подачи стола станка и устанавливается5 на заданном межцентровом расстоянии от хопа поперечной...

Кромко-строгильный станок для снятия торцевых фасок в спирально-зубых конических колесах

Загрузка...

Номер патента: 217920

Опубликовано: 01.01.1968

Автор: Федоров

МПК: B23F 19/10

Метки: колесах, конических, кромко-строгильный, снятия, спирально-зубых, станок, торцевых, фасок

...резцов, вид сбоку; на фиг. 3 - то яе, вид сверху.Обрабатываемое колесо 1, закрепленное в патроне 2 станка, совершает возвратно-вращательное движение на 1/2 оборота при каждом рабочем ходе ползуна 3 с фасонными резцами 4, снимающими фасонные торцевые фаски. Кроме того, колесо 1 поворачивается на один зуб за каждый рабочий ход ползуна 3 и совершает дополнительное вращение, являющееся рабочей подачей. Ползун 3 совершает возвратно-поступательное движение в горизонтальной плоскости. На ползуне 3 укреплены резцедержатсли 5, которые при настройке станка могут перемещаться по пазам б и поворачиваться вокруг осей 7. В резцедержателях с помощью сухарей 8 крепятся фасонные резцы 4. Помимо резцов 4 станок снабжен 5 резцом 9 для зачистки...

Устройство для автоматического осевого перемещения фрезы в зубои шлицефрезерныхстанках

Загрузка...

Номер патента: 217921

Опубликовано: 01.01.1968

Авторы: Гаврилов, Гольдфайн, Черкасов

МПК: B23F 23/04

Метки: зубои, осевого, перемещения, фрезы, шлицефрезерныхстанках

...устройства в исходное положение червяк соединяется электромагнитной муфтой с силовой цепью станка и при заторможенном червячном колесе работает как винт.Такая конструкция позволяет установить любой шаг осевого перемещения фрезы, повышает точность и удобство работы.На чертеже изображена кинематическая схема описываемого устройства с разрезами пол - А иБ - Б.Фреза 1 установлена па оси шпинделя 2, смонтированного в гильзе 3. Верхняя наружная часть гильзы снабжена резьбой, посредством которой она связана с червячной парой. Червячное колесо 4 неподвижно в осевом на. правлении относительно корпуса фрезерной головки. Самотормозящийся червяк 5 через планку б получает поступательное движение от гидродвигателя 7 при подаче фребочес положение...

Станок для притирки зубчатых колес

Загрузка...

Номер патента: 218628

Опубликовано: 01.01.1968

Автор: Цылев

МПК: B23F 19/02

Метки: зубчатых, колес, притирки, станок

...колеса 6 с взаимно противоположным направлением зубьев. Ползун 4 имеет 5 две подпружиненные собачки 7 и 8, контактирующие с храповыми колесами. При возвратно-поступательном движении ползуна 4 одна из собачек входит в зацепление с соответствующим храповым колесом и придает заготов ке 5 возвратно-вращательное движение. Дви.жение собачки 8 ограничено упором 9, поэтому собачка 8 находится в зацеплении . с храповым колесом только на части пути, проходимого ползуном 4. Вследствие этого заготовка 15 5 получает результирующую сосгавляющуювращения, направленную в одну сторону. Заготовка 10, сцепленная с заготовкой 5,жестко связана с кольцом 11, на торцовой по верхности которого выполнены выступы 12.Количество выступов соответствует числу...

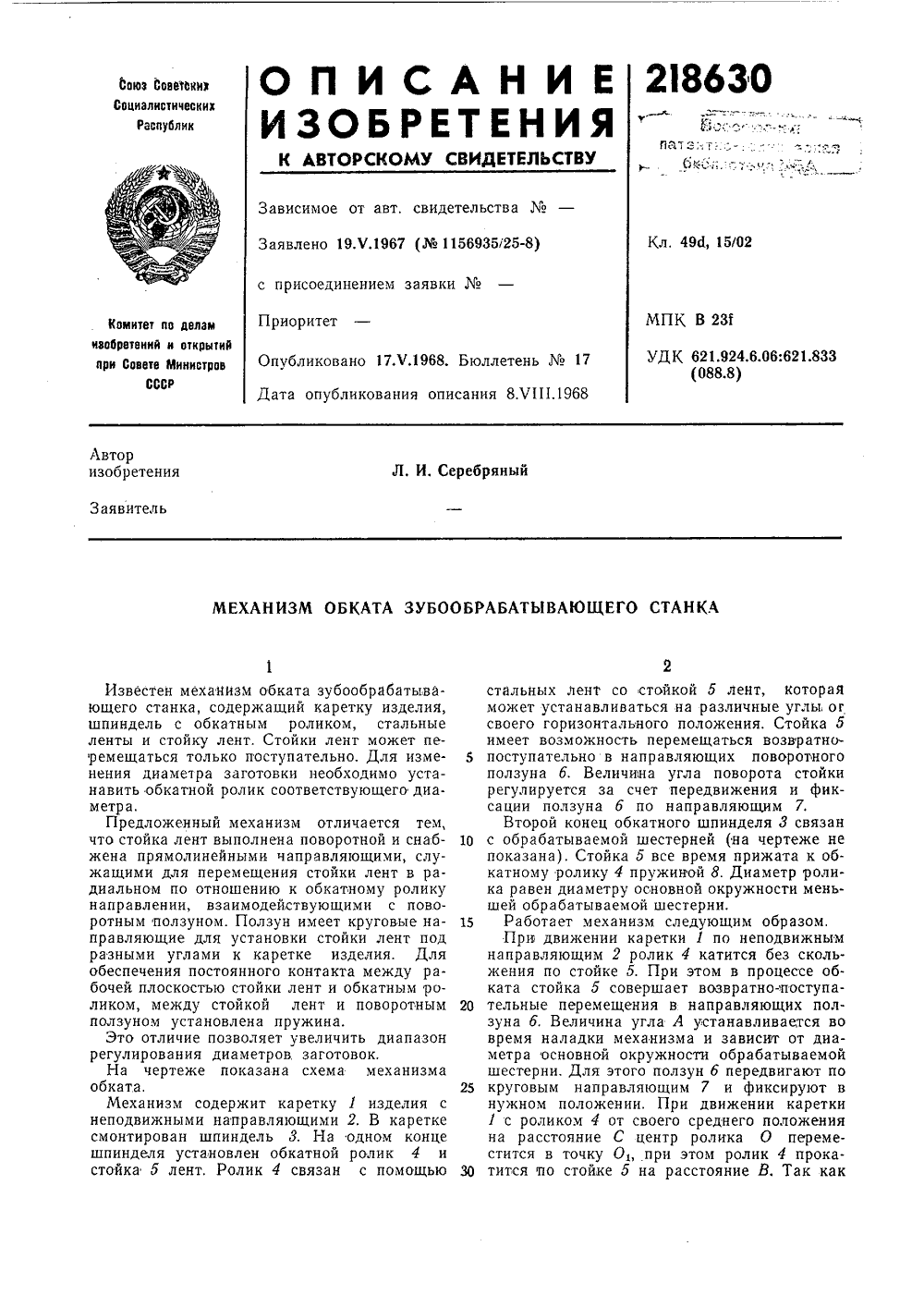

Механизм обката зубообрабатывающего станка

Загрузка...

Номер патента: 218630

Опубликовано: 01.01.1968

Автор: Серебр

МПК: B23F 23/04, B23F 5/00

Метки: зубообрабатывающего, механизм, обката, станка

...перемещаться возвратно поступательно в направляющих поворотногоползуна б. Величина угла поворота стойки регулируется за счет передвижения и фиксации ползуна б по направляющим 7.Второй конец обкатного шпинделя т связан 10 с обрабатываемой шестерней (на чертеже непоказана). Стойка 5 все время прижата к обкатному ролику 4 пружиной 8. Диаметр ролика равен диаметру основной окружности меньшей обрабатываемой шестерни.15 Работает механизм следующим образом.При движении каретки 1 по неподвижнымнаправляющим 2 ролик 4 катится без скольжения по стойке 5. При этом в процессе обката стойка 5 совершает возвратно-поступа тельные перемещения в направляющих ползуна б. Величина угла А устанавливается во время наладки механизма и зависит от диаметра...

Станок для непрерывного и одновременного

Загрузка...

Номер патента: 220006

Опубликовано: 01.01.1968

Авторы: Волчок, Ламбин

МПК: B23F 1/08

Метки: непрерывного, одновременного, станок

...из зубчатых гребенок б, установленных на барабанах. Число режущих зубьев каждой гребенки должно быть не меньше числа зубьев нарезаемого колеса. Профиль всех зубьев инструмента совпадает с профилем зубьев рейки, которая может входить в зацепление с нарезаемым колесом.Барабаны с устройством, осуществляющим их непрерывное движение, и установленным на них сборным инструментом представляют собой непрерывную плоскую фрезу б, которую при настройке станка можно поворачивать в некоторых пределах относительно оси О - О, препендикулярной направлению движения кареток и осям нарезаемых заготовок, а также перемещать в направлении, параллельном оси О - О, по направляющим 7. При работе станка заготовки 1 на каретках 2 движутся непрерывно вдоль плоской...

Зубофрезерньш станок

Загрузка...

Номер патента: 220725

Опубликовано: 01.01.1968

Авторы: Анни, Гуро, Сильвестров, Ситников, Экспериментальный

МПК: B23F 5/22

Метки: зубофрезерньш, станок

...конических шестерен 14 и гитару 1 б деления.Далее вращение сообщается делительной паре 1 б и шпинделю изделия.15 Подача стола вдоль зуба заготовки осуществляется от электродвигателя 17 через клиноременную передачу, гитару 18 подачи, пару цилиндрических колес 19, пару конических ко.лес 20, червячную передачу 21, широкую ше стерню 22 станины и шестерню 23 стола навинт 24, который перемещается по гайке 2 б, укрепленной на станине.Цепь подачи инструмента б вдоль оси приводится во вращение от электродвигателя 17 25 через клиноременную передачу, гитару 18 по.дачи, шестерню 19, включенную кулачковую муфту 2 б, гитару 27 осевых подач инструмен.та б на вал 28 станины и далее через подвиж.ное шлицевое соединение на вал 29 стойки Зо суппорта, Затем...

Суппорт зубофрезерного станка для нарезания прямозубых коническихколес

Загрузка...

Номер патента: 222126

Опубликовано: 01.01.1968

Авторы: Внутришлифовальных, Левашов, Саратовское, Шмырев

МПК: B23F 5/20, B23Q 1/20

Метки: зубофрезерного, коническихколес, нарезания, прямозубых, станка, суппорт

...до аз). С цельюсохранения заданной ширины впадины (толщины) зуба угол установки фрезы 21 увеличивается на соответствующую величину (фреза 21 перемещается от в, до в) (фиг. 5).Для перемещения пятна контакта к наружному товарцу зуба со стороны фрезы 21, гденет тангенциального перемещения салазокв плоскости зеркала люльки, к обрабатываемому зубу приближается инструментальнаяголовка 17 с фрезой 21, передвигаемая от вк в.- (фиг. 6). Угол установки фрезы 21уменьшается на соответствующую величину(от в.- до в,) с целью сохранения ширинывпадины (толщины) зуба.При аксиальном перемещении фрезы 21 изположения в в положение в; по наклоннойплоскости 16 получается разница в вылетахфрез 20 и 21 (см. фиг. 7), которая компенсируется за счет аксиального...
