Способ управления процессом мокрого измельчения материалов

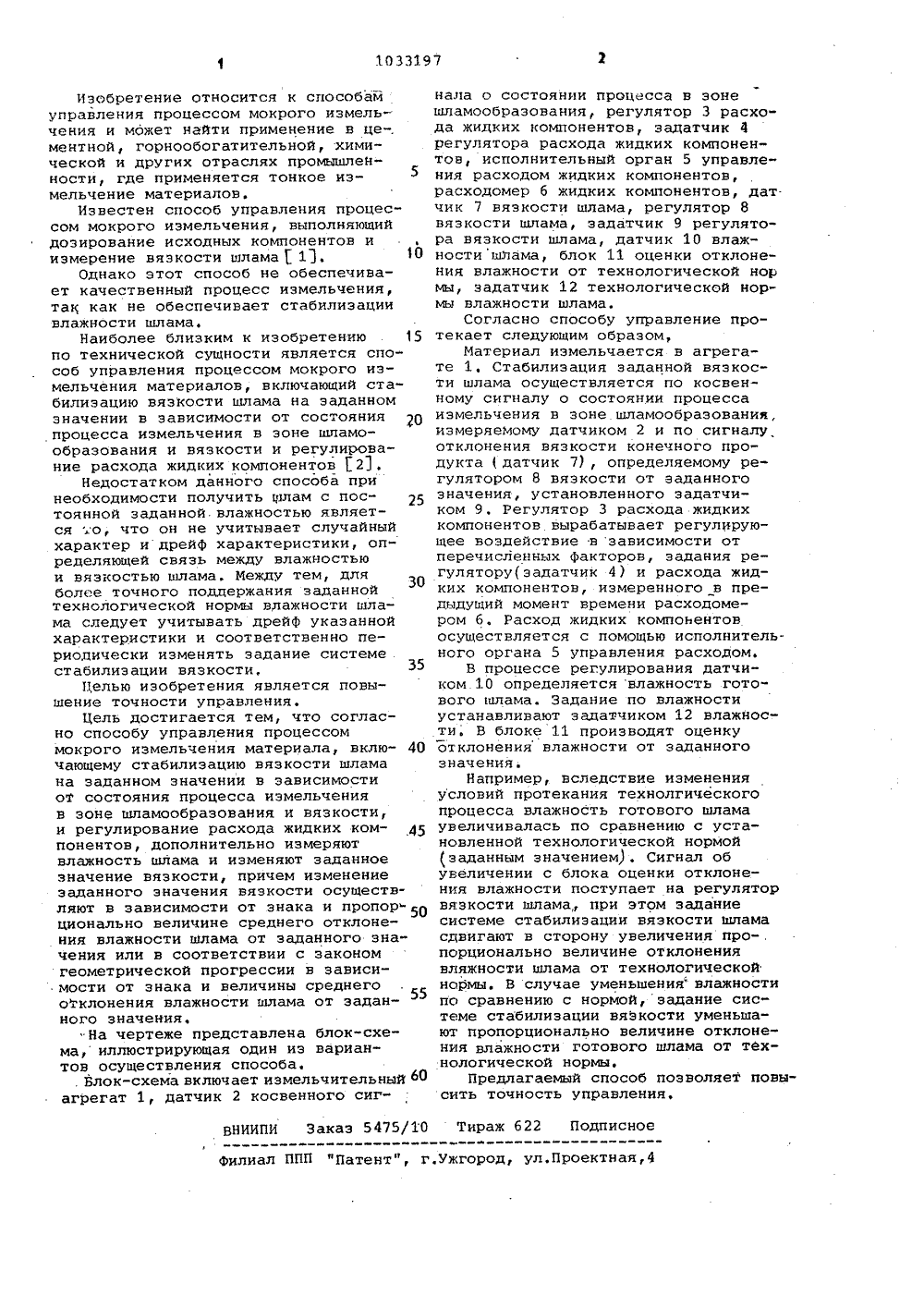

10 33197 ВНИИПИ Заказ 5475/10 Тираж 622 Подписное Филиал ППП "Патент", г.ужгород, ул,Проектная,4 Изобретение относится к способамуправления процессом мокрого измельчения и может найти применение в це-,ментной, горнообогатительной, химической и других отраслях промышленности, где применяется тонкое измельчение материалов,Известен способ управления процессом мокрого измельчения, выполняющийдозирование исходных компонентов иизмерение вязкости шлама13, ООднако этот способ не обеспечивает качественный процесс измельчения,так как не обеспечивает стабилизациивлажности шлама,Наиболее близким к изобретению . 5по технической сущности является способ управления процессом мокрого измельчения материалов, включающий стабилизацию вязкости шлама на заданномзначении в зависимости от состоянияпроцесса измельчения в зоне шламообразования и вязкости и регулирование расхода жидких компонентов 23.Недостатком данного способа принеобходимости получить шлам с постоянной заданной. влажностью является ;о, что он не учитывает случайныйхарактер и дрейф характеристики, определяющей связь между влажностьюи вязкостью шлама. Между тем, дляболее точного поддержания заданнойтехнологической нормы влажности шлама следует учитывать дрейф указаннойхарактеристики и соответственно периодически изменять задание системе .стабилизации вязкости 35Целью изобретения является повышение точности управления.Цель достигается тем, что согласно способу управления процессоммокрого измельчения материала, включающему стабилизацию вязкости шламана заданном значении в зависимостиот состояния процесса измельченияв зоне шламообразования и вязкости,и Регулирование Расхода жидких компонентов, дополнительно измеряютвлажность шлама и изменяют заданноезначение вязкости, причем изменениезаданного значения вязкости осуществляют в зависимости от знака и пропорционально величине среднего отклонения влажности шлама от заданного значения или в соответствии с закономгеометрической прогрессии в зависимости от знака и величины среднегоотклонения влажности шлама от заданного значения,На чертеже представлена блок-схема, иллюстрирующая один из вариантов осуществления способа.. Блок-схема включает измельчительный 60агрегат 1, датчик 2 косвенного сигнала о состоянии процесса в зонешламообразования, регулятор 3 расхода жидких компонентов, задатчик 4регулятора расхода жидких компонентов, исполнительный орган 5 управления расходом жидких компонентов,расходомер б жидких компонентов, дат.чик 7 вязкости шлама, регулятор 8вязкости шлама, задатчик 9 регулятора вязкости шлама, датчик 10 влажности шлама, блок 11 оценки отклонения влажности от технологической нормы, эадатчик 12 технологической нормы влажности шлама.Согласно способу управление протекает следующим образом,Материал иэмельчается в агрегате 1, Стабилизация заданной вязкости шлама осуществляется по косвенному сигналу о состоянии процессаизмельчения в зоне шламообразования,измеряемому датчиком 2 и по сигналуотклонения вязкости конечного продукта (датчик 7), определяемому регулятором 8 вязкости от заданногозначения, установленного задатчиком 9. Регулятор 3 расхода жидкихкомпонентов вырабатывает регулирующее воздействие в зависимости отперечисленных факторов, задания регулятору(эадатчик 4) и расхода жидких компонентов, измеренного в предыдущий момент времени расходомером б. Расход жидких компонентовосуществляется с помощью исполнительного органа 5 управления расходом.В процессе регулирования датчиком 10 определяется влажность гото"вого шлама. Задание по влажностиустанавливают эадатчиком 12 влажности. В блоке 11 производят оценкуотклонения влажности от заданногозначения.Например, вследствие измененияусловий протекания технолгическогопроцесса влажность готового шламаувеличивалась по сравнению с установленной технологической нормойзаданным значением). Сигнал обувеличении с блока оценки отклонения влажности поступает на регуляторвя:зкости шлама при этом заданиесистеме стабилизации вязкости шламасдвигают в сторону увеличения про-.порционально величине отклонениявляжности шлама от технологическойнормы. В случае уменьшения влажностипо сравнению с нормой, задание системе стабилизации вязкости уменьшают пропорционально величине отклонения влажности готового шлама от технологической нормы.Предлагаемый способ позволяет повысить точность управления.
