B01D — Разделение

Номер патента: 1176922

Опубликовано: 07.09.1985

Авторы: Астанский, Малофеев, Осадин, Романов

МПК: B01D 37/04

Метки: промывки, противотоком, топливного, фильтра

...21 положительный потенциал итем самым через блок 17 управлениявключает насос 1 иоткрывает запор- .ный клапан 7. Одновременно триггер18 переключается в режим ожидания 50сигнала со входа 20, отключаясь отвхода 19 и сохраняя на выходе 21положительный потенциал,При этом насос 1 подает промывочное топливо в направлении, обратном 55режиму фильтрации, через фильтрующуюперегородку 5, открытый запорныйклапан 7, входной дроссель 10 в мерную емкость 8. Из мерной емкости 8 через выход 11 и выходной дроссель 12 топливо поступает на слив дляобработки и отделения механических примесей. Расход топлива через входной дроссель 10 больше, чем через выходной дроссель 12, поэтому мерная емкость 8 заполняется топливом, вытесняя воздух и пары топлива через...

Номер патента: 1176924

Опубликовано: 07.09.1985

Авторы: Королев, Миколайчук, Пологович

МПК: B01D 45/14

Метки: пылеуловитель

...в разгрузочной камере 12. Рассекатель обращензаостренной вершиной к зазору 10и делит разгрузочную камеру 12 напьлесборную камеру 13 и камеру 14для очищенного воздуха. Лопатки 15расположены на боковой поверхностидиафрагмы 7. Ротор 9 присоединен квалу 16. Кольцевой рассекатель 11 30может быть снабжен кольцевой пластиной 17, соединенной с корпусом 1. Привращении диафрагмы 7 и ротора 9одним приводным валом они соединеныдруг с другом ребрами 18, образующими 15направляющие щели 19. При использовании дпя вращения индивидуальныхприводов ребра 18 убираются,Пыпеуловитель работает следующимобразом, 40Приводят во вращение диафрагму 7.Подлежащая обеспыпиванию пыпевоздушная смесь через входной патрубок 2поступает в рабочую камеру 5....

Номер патента: 1176926

Опубликовано: 07.09.1985

Автор: Васильев

МПК: B01D 46/10

Метки: воздуха, фильтр

...предлагаемый фильтр, общий вид; на фиг., 2, - прямоугольная призма; на фиг. 3 - разрез по А-А на фиг. 2.Фильтр состоит иэ корпуса 1 с пвимыкающими к нему воздуховодами 2 15 и 3, выполненными с шиберными заслонками 4 и 5. Внутри корпуса установлен фильтрующий элемент 6, выполненный в виде треугольных каркасных призм 7, понарно примыкающих боль шими сторонами 8, причем каждая пара примыкает к следующей одной из меньших сторон 9. При этом каждая призма через одну с двух сторон покрыта фильтрующим материалом 10, 25 выполненным преимущественно .из игло. пробивного полипропиленового войлока.Фильтр работает следующим образом,Хромосодержащие и другие кислотно-щелочные аэрозоли в удаляемом от гальванических ванн воздухе улувливаются 4 ильтрующим...

Номер патента: 1176927

Опубликовано: 07.09.1985

Авторы: Баранов, Губанов, Чичик, Чусов, Якуба

МПК: B01D 47/06, B01D 53/18

Метки: газа

...жидкости служат соответственно патрубки 6 и 7. Для улавлива-О ния капель с осевшими твердыми частицами служит каплеуловитель 8 циклон ного типа. Тангенциальный патрубок 9 служит для вывода очищенного газа. Для слива отработанной жидкости пре- З 5 дусмотрен патрубок 10.Устройство работает следующим образом.Запыленный газ поступает через патрубок 6, а орошающая жидкость - щ по патрубку 7, Жидкость переливаетсячерез цилиндрические насадки 4 распыпителей. В сужающихся патрубках 3за счет динамического давления потока газа происходит срыв пленки 15жидкости с последующим ее распадом на мелкие капли в корпусе 1 пыпеуловителя. Распаду жидкости спосрбствуютщели 5, которые увеличивают периметрсрыва в 5-6 раз и повышают эффективность...

Номер патента: 1176928

Опубликовано: 07.09.1985

Авторы: Бармин, Иванушкин, Казаков, Кириллов, Корнеев, Кочанов, Перфильев, Попов, Ростовцев, Семенов, Филиппов

МПК: B01D 53/26

Метки: воздуха, осушитель

...хладагента 5 через конденсатор 6, регулировочный вертиль 7 и испаритель8, Технологическая линия 2 осушкивоздуха по ходу потока осушаемоговоздуха состоит из вентилятора 9,испарителя 8 и секции 10 осушки воздуха.Технологическая линия 3 регенера Оции сорбента по.ходу потока регенерирующего воздуха состоит иэ секции 11 подсушивания воздуха, конденсатора 6,теплообменника 2, секции 13 осушаемОго сорбента и,вытяжного вентилятора 14,Теплообменник 12 контактно смонтирован на оголовке компрессора 4теплового насоса 15 с циркуляциейвысококипящего хладагента с пониженным равновесным давлением его паров.При работе осушителя осушаемыйвоздух по технологической линии 2 спомощью вентилятора 9 через испаритель 8 и секцию 10 осушки воздухаподается...

Номер патента: 1031028

Опубликовано: 15.09.1985

Авторы: Аржаткин, Котрехов, Кузнецов, Фадеев, Федоров

МПК: B01D 9/02

Метки: непрерывной, перекристаллизации

...солей из растворов, в которых отделение кристаллов от маточного раствора после кристаллизации осуществляется путем отстаивания суспенэии кристаллов в поле действия гравитационных сил. Наиболее близким по технической сущности к предложенному решению является установка для непрерывной перекристаллизации солей, которая содержит кристаллизатор, аппарат для растворения кристаллов и соединяющее их устройство в виде клапан- а ра осуществляется в кристаллизаторепутем отстаивания суспензии кристаллов в поле действия гравитационныхсил. Эвакуация кристаллов из отстойся периодически через клапанныйшлюз 2 .Клапанный шлюз, используемыйв известной установке, содержит механическое запирающее устройство с подвижными деталями и систему управления...

Номер патента: 1178459

Опубликовано: 15.09.1985

Авторы: Белик, Невгод, Пуховой

МПК: B01D 3/30

Метки: аппарат, пленочный, тепломассообменный, центробежный

...которых снабжен отража-. тельным элементом 10 Г-образной формы и отверстиями 11, кольцевые карма ны 12 с отверстиями 13, распределители жидкости 14, кольцевые пластины 15, .напорную трубу 16, патрубки вво.да 17 и вывода 18 газа (пара), патруб. ки ввода 19 и вывода 20 жидкости, ли нию возврата жидкости 21, уровнемер 22.Аппарат работает следующим образом.Жидкость подается в его объем дву мя потоками, один из которых направляется в кольцевой карман 12 верхнего вращающегося конуса 8, закрепленномерно расположенными по окружностям.5. Аппарат по п. 4, о т л и ч а ю щ и й с я тем, что центры отверстий тарелок расположены по их образующим, а диаметры возрастают по мере удаления от центра аппарата.6. Аппарат по пп, 4 и 5, о т л и - ч а ю щ и й с...

Номер патента: 1178460

Опубликовано: 15.09.1985

Авторы: Балабеков, Горбунов, Молдабеков, Садыкулов, Шарыгин

МПК: B01D 3/32, B01D 53/20

Метки: аппарат, массообменный, насадкой, циркулирующей

...образующие со стенкой корпуса 1 и перегородкой 9 замкнутый щелевой канал 10, снабженныйзавихрителями 11. Перегородка 9 имеет загнутые в разные друг от другастороны концы. Нижний конец 12 затоплен жидкостью на глубину не менее одного диаметра насадки, а верхний спирально загнутый конец 13 образует тангенциальное щелевое отверстие 14 иимеет отделитель жидкости 15.ЦентР спирального,загиба конца 13является осью патрубка 16 выхода газа,/начало которого выступает над внутренней стенкой аппарата. ПерегородкиЭ образуют между собой или перегородкой,9 и корпусом 1 транспортныйтракт 17.Аппарат работает следующим образом.Газ (на схеме его направление обозначено пунктирной стрелкой), поступакищий на очистку, подается в патрубок 3, ударяется о...

Номер патента: 1178461

Опубликовано: 15.09.1985

Авторы: Ахмадеева, Илембитова, Креймер, Хакимов

МПК: B01D 3/42

Метки: колонне, нефти, первичной, переработки, процессом, ректификационной, сложной

...процесса управления, т.е. корректировки коэффициентов модели процесса.Коэффициенты корректирую в зависимости от текущих замеренных значений регулируемых параметров - температуры сырья, расхода острого орошения,расходов перегретого водяного пара и значений показателей качества получаемых продуктов. Источником адаптации служит несоответствие замеренных значений показателей качества и значений, определенных с помощью сформированной системы линейных уравнений. Целесообразно вместо замеренных значений показателей качества - температуры вспышки, температуры застывания и вязкости определять их .:о расчетным формуламго итк-4,254(1 пЯь)г+ 48,337Эист 1+ 0,4 В 4 ЕпС111(,дно + 0,5) = 17,25 Р, - 14,535 Эти расчетные формулы получены в результате...

Номер патента: 1178462

Опубликовано: 15.09.1985

Авторы: Абрамович, Самойленко, Сосин, Чайченко

МПК: B01D 3/42

Метки: бензольной, дистилляции, колонне, масла, поглотительного, процессом

...наро" проводе. Измерительные преобразователи 5 - 7 и анализатор 8 содержания бензола в поглотительном масле соединены со входом вычислительного бло. ка 9, выход которого соединен с каме" рой задания регулятора 3 соотношения расходов парь и масла. Анализатор 10 содержания бензола в обезбензоленном 45 .масле соединен с входом регулятора 11 содержания бенэола в обезбензоленном масле, выход которого соединен с камерой коррекции регулятора 3 соотношения расходов пара и масла. 50 Принцип регулирования по отклонению регулируемой величины реализует регулятор 11 содержания бензола в .обезбензоленном масле, а принцип ре гулирования по возмущению входных величин процесса реализует вычислительный блок 9, выполняющий функцию жесткой обратной...

Номер патента: 1178463

Опубликовано: 15.09.1985

Авторы: Галицкая, Журавлев, Калинин, Пономарев, Редькин, Слабкая, Стрижко, Якимова

МПК: B01D 15/04

Метки: алюминия, гидроокисей, извлечения, металлов, примеси, растворов, сорбцией, щелочных

...С по предлагаемому 45 способу примерно на 207 выше, чем по прототипу.П р и м е р 2. В термостатированную сорбционную колонку диаметром 1,2 см помещают 15 мл предварительно 5 О замоченного в дистиллированной воде ионита с глюкаминовыми функциональными группами и пропускают через ионит, при комнатной температуре со скоростью 1 мл/мин растворгидроокиси щелоч ного металла с концентрацией. МеОН 2 моль/л, содержащий 1,1 ф 10 моль/л алюминия. Выходящий из колонки растжащего 0,033 моль/л алюминия и помещают туда 1 г (в пересчете на вес .сухого ионита) предварительно замоченного в дистиллированной воде ионита с глюкаминовыми функциональнымигруппами. Раствор и ионит подвергаютперемешиванию при определенной температуре в течение 24 ч, после...

Номер патента: 1178464

Опубликовано: 15.09.1985

Авторы: Злобин, Пермяков

МПК: B01D 21/00

Метки: аппарат, осветления

...радиально установленньгх во внутреннем элементе 9 треугольных пластин 12 для исключения турбулизации игашения скорости потока. Высота и одна сторона пластин 12 равны соответственно высоте внутреннего элемента 9и наибольшему радиусу кольпа 10. Успокоительные пластины 12 одной вершиной соединены друг с другом на уровне переливной кромки камеры 1, а противоположной вершиной закреплены накромке диффузора 4,Между внешним элементом 7 и стенкой камеры 1; ограничивающими зонууплотнения осадка, размещены внахлестсверху вниз жалюзи 13, Между. смежными по высоте рядами жалюзей 13 расположены поочередно и равномерно по периметру.конической части камеры 1водопускные трубы 14 и разделительныеребра 15. Верхние концы жалюзей 13закреплены на стенке...

Номер патента: 1178465

Опубликовано: 15.09.1985

Авторы: Бутько, Жевжик, Крутько, Можейко

МПК: B01D 21/02

Метки: обезвоживания, переработке, полученных, продуктов, руд, сильвинитовых, твердых

...остаточных фракций нефти имеет следующий химический состав, мас. :Ароматические углеводороды 80,4Нафтенометановые углеводороды 14,9Смолы селикагелевые 4,740Алкиларилсульфонаты обладают высо. кой пенообразующей и смачивающей спо. собностью. При смешении их с экстрактом фенольной очистки дистиллятных и остаточных фракций нефти образуется высокодисперсная и высокостабильная эмульсия. Это способствует рав Остаточная Количество .раствора, мл,отфильтрованного из суспензииза время, мин влажность,%(экстракт:ДС-РАС)в эмульсии пррасходе 15 л/т номерному покрытию и гидрофобизациичастиц поверхностно-активныМи веществами, входящими в состав экстрактаи ДС-РАС, и приводит к уменьшениюгидродинамического сопротивленияосадка вследствие изменения его...

Номер патента: 1178467

Опубликовано: 15.09.1985

Авторы: Баранов, Минеев

МПК: B01D 27/00, B01D 35/06

Метки: патронный, фильтр

...этом фильтрующий элемент навит спирально в продольном направлении на наружныйцилиндр,1178467 Составитель Л.АхметоваРедактор Н.Горват Техред С.Мигунова Корректор В.Бутяга Заказ 5583/7 Тираж б 59 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент", г. Ужгород ул. Проектная, 4 Изобретение относится к процессам фильтрации и предназначено для полнопоточной очистки масла в двигателях внутреннего сгорания.Целью изобретения является повы" 5 шение эффективности очистки и увеличение продолжительности работы.На чертеже изображен фильтр.Фильтр состоит из двух коаксиально расположенных перфорированных цилиндров: наружного 1 и внутреннего 2. На наружный цилиндр...

Номер патента: 1178469

Опубликовано: 15.09.1985

Авторы: Алеко, Гайдаш, Лебедев, Логвинов, Невольниченко

МПК: B01D 35/06

Метки: фильтр, электромагнитный

...2).В центральном канале Фильтра вдоль его оси смонтировано скребковое уст ройство, включающее стержень 11 и скребки 12, Нижний конец стержня укреплен в заглушке нижней пластины, а верхний - в трубе подачи очищающей среды в центральный канал фильтра и 50 снабжен рукояткой 13 для его вращения. Скребки к стержню могут быть прикреплены жестко или свободно, но с возможностью совместного вращения от привода или рукоятки 13. Скребки 55 изготовлены из немагнитного материала, например латуни, и имеют толщи". ну "а", меньшую или равную величине 1 изазора в между решетчатыми пласти нами.Электромагнитный Фильтр работает следующим образом.При подаче постоянного тока на электрическую катушку 2 происходит замыкание возникшего магнитного поля через...

Номер патента: 1178471

Опубликовано: 15.09.1985

Авторы: Емельянов, Филиппов

МПК: B01D 35/28

Метки: выделения, суспензии, твердой, фазы

...изобретения является интенсификация процесса удалениявлаги,а также возможность выделения термолабильных продуктов с низкой остаточной влажностью,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - узел 1 нафиг. 1; на фиг, 3 - разрез А-А нафиг. 2.Устройство для выделения твердойфазы из суспензии включает фильтрующий корпус 1, состоящий из отдельныхсекций 2 и 3, собраннык из трубок4 и фланцев 5, Внутри корпуса 1расположен червячный вал 6 с насаженным на его разгрузочном конце 20регулируемым запорным конусом 7.Фланцы 5 соединены между собойтягами 8. 71Устройство работает следующим образом,Суспензия под давлением подается .в корпус .1, в котором вращается червячный вал 6, запорный конус 7 поджат требуемым усилием. Благодаря...

Номер патента: 1178472

Опубликовано: 15.09.1985

Авторы: Кохно, Левданский, Плехов, Самойлов

МПК: B01D 46/02

Метки: рукавный, фильтр

...рукава 8. В верхнем патрубке 6 над фильтрующим. коническим рукавом 8 установлен многолопастной эавихритель 9. Сердечник 2 многолопастного эавихрителя 9 выполнен в виде полого конуса 10, в котором закреплена втулка 11. Во втулке 11 находится полый крепящий узел 12, к которому прикреплен шланг 13. Шпанг 30 13 выполнен с щелевым отверстием по образующей. Нижний конец шланга 13 изготовлен открытым. К нижней части корпуса 1 прикреплен бункер 14 для сбора пыли, которая удаляется из бункера 14 питателем 15.Рукавный Фильтр работает следующим образом.Запыленный газ через патрубо 1, 2 поступает в верхнюю часть корпуса 1, 40 проходит через многолопастной завихритель 9, закручивается и фильтруется через фильтрующие конические рукава 8....

Номер патента: 1178473

Опубликовано: 15.09.1985

Авторы: Абдиев, Молоканов, Шайхисламов, Шауберт, Юнусов

МПК: B01D 3/32, B01D 47/00, B01D 47/02 ...

Метки: газа, мокрой

...контактнойтарелки 2 под углом в слой жидкостии направляется в ее центральную часть, где встречается с основным.газовым потоком, поступающим черезотверстия центральной части тарелкии имеющим более высокую скорость.Часть сформированного газового пото"ка, захватывая собой мелкодисперснуюжидкую фазу, направляется через патрубок 7 ввода двухфазного потока вконтактный патрубок, выполненный ввиде усеченных конусов, и образуетпрямую газожидкостную струю. Другаячасть потока, направляемая прямолинейными лопастями 6, расположенными под углом 40-45 к горизонтали,образует закрученную струю,В результате взаимодействия закрученного периферийного и струйногоосевого потока в кольцевом патрубке возникает автоколебательный процесс, который проявляется в...

Номер патента: 1178474

Опубликовано: 15.09.1985

Авторы: Барышев, Гольдин, Корженевский

МПК: B01D 47/10

Метки: скруббер

...установленными по оси корпусакоаксиально друг друу.Подключение коагуляторов Вентури наразной высоте к цилиндрической вставке (наболее низком уровне) и к корпусу (на бо. 50лее высоком) обеспечивает по сравнению сподключением на одном уровне.Снижение эрозионного износа участковгазоходов, проходящих через корпус к ци.линдрической вставке; предотвращает снижение закрутки потока, То и другое обусловлено тем, что газоходы, проходящие к ци-;линдрической вставке, в случае их подклют а ю 6 пЬГ ) ЬГ ЬГ Это вытекает из необходимости создания равенства выходных скоростей иэ каплеуловителей, которое обеспечивается при где Р - плошадь сечения соответствующе 1гд каплеуловителя,На фиг, 1 показан скруббер, продольный разрез; на фиг. 2 - то же, вид...

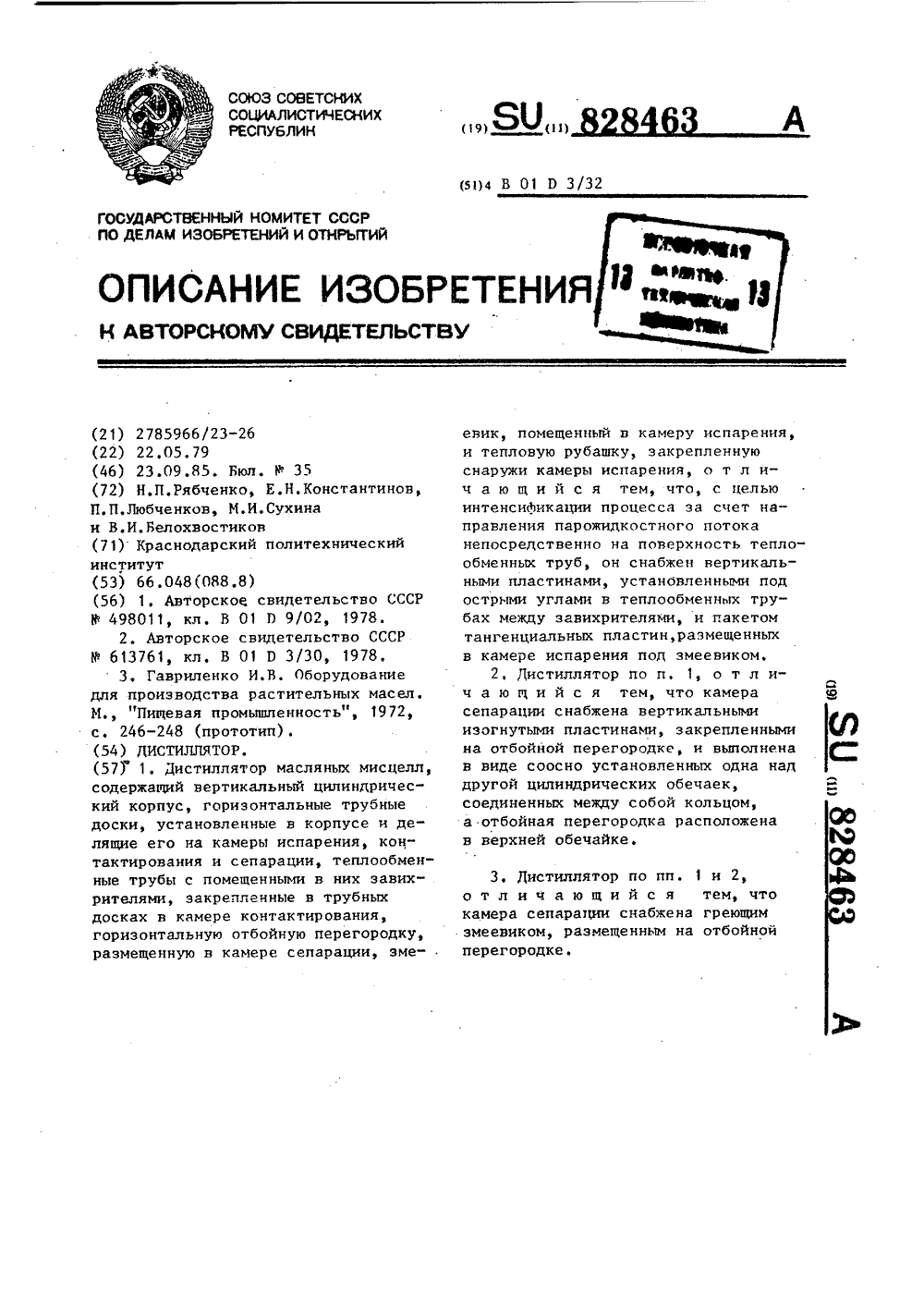

Номер патента: 828463

Опубликовано: 23.09.1985

Авторы: Белохвостиков, Константинов, Любченков, Рябченко, Сухина

МПК: B01D 3/32

Метки: дистиллятор

...2 и образует пленку, котораяувлекается парами растворителя вверх,Получая от греющего пара тепло через поверхность трубок 2, мисцелла продолжает кипеть. Выделяющиеся парырастворителя также закручиваются завихрителями 17. По мере движениявверх по трубкам 2 скорость парового потока увеличивается (за счет увели чения их количества), что способствует увеличению скорости движения пленки мисцеллы.На выходе из трубок 2 (в верхнем срезе) продолжается по инерции движение мисцеллы и паров растворителя вверх, Достигнув перегородки 2, мисцелла ударяется об нее и образует пленку. Лары растворителя, двигаясь вдоль перегородки 12 и огибая пластини 14, приобретают вращательное движение и увлекают пленку мисцеллы по направлению к обечайке...

Номер патента: 1180036

Опубликовано: 23.09.1985

Авторы: Веретнов, Войнов, Коновалов, Николаев, Харин

МПК: B01D 3/26

Метки: аппарат, газа, жидкостью, контактирования, пара

...в химической, нефтехимической, пищевой, микробиологическойи ряде других смежных отраслейпромышленности.Цель изобретения - увеличениеповерхности контакта взаимодействующих фаз и производительности по жидкости эа счет увеличения доли живого. сечения, а также упрощения конструкции,На чертеже представлена схема 15аппарата для контактирования газа(пара) с жидкостью.Аппарат состоит иэ корпуса 1,разделенного на секции 2 горизонтальными перегородками 3 с контактными элементами, выполненными ввиде трубок 4 с отверстиями 5 длявывода жидкости и заглушками 6,штуцеров для ввода 7 и вывода 8газа (пара) в каждой секции, штуце 036 гров ввода 9 и вывода 10 жидкости,а также соединительных патрубков 11,Аппарат работает следующим образом.Жидкость...

Номер патента: 1180038

Опубликовано: 23.09.1985

Автор: Врагов

МПК: B01D 9/00, B01D 9/02

Метки: кристаллизации, непрерывной, растворов, солей

...и смешивания его сциркулирующим маточным раствором сиспользованием в процессе затравочных кристаллов, о т л и ч а ю щ и йс я тем, что, с целью повышениякачества готового продукта, уменьшения инкрустации теплообменной поверхности путем снижения достигаемогоуровня пересыщенияя, улучшения управления процессом роста кристаллов,подачу концентрированного раствораосуществляют в предварительно охлажденный поток маточного раствора,а мелкокристаллическую фракцию доращивают в потоке охлажденного маточного раствора и используют в процессе в качестве затравочных кристаллов.1180038 проводу 7 снова посгупает нациркуляцию и в дальнейшем процесс многократно и непрерывноповторяется. Составитель О.МакеевРедактор Л.Зайцева Техред М.Кузьма Корректор...

Номер патента: 1180039

Опубликовано: 23.09.1985

Автор: Попов

МПК: B01D 11/02

Метки: экстрактор

...патрубками пибооииодящую и оифЯиую трубки, сообщаюцреся М 1 выходным патрубком, пароотводиаятрубка снабжена накори ию нечником, размещенным на ее нижнем конце и выполненным в виде притертой пробки, а нижняя часть сиАонной трубки расположена внутри пароотводной трубки, при этом сиАонная трубка выполнена разъемной.На Аиг, 1 изображена схема устройства экстракционной камеры; на фиг. 2 - то же, с разъемной сифонной трубкой.Экстрактор содержит экстракционную камеру 1 с входным коническим отверстием 2, пароотводную 3 и сифонную 4 трубки, сообщающиеся с выходным коническим патрубком 6, Экстракционная камера 1 снабжена набором пароотводных трубок 3 с наконечником 5, выполненным в виде притертой пробки под конический 180039 2 выходной патрубок 6,...

Номер патента: 1180041

Опубликовано: 23.09.1985

Авторы: Алексеев, Бытев, Готовцев, Данович, Зайцев, Рябков, Царьков

МПК: B01D 19/02

Метки: пеногаситель

...4 Изобретение относится к устройствам для гашения пены и может бытьиспользовано в различных отрасляхпромышленности,Пель изобретения - повышение эфАективности пеногашения.На чертеже представлена схемапеногасителейПеыогаситель 6 остоит, из конического кофпса 1, патрубков подачи 10Фф,. ъпень 2, сеток 3 и 4, погрй герметичной кащры 5,;вынолненноф из эластичного Ме 1 Ьала устройств 6 вводагаза 3 о внутренний объем камеры 5,К коничецом" корпусу 5 прикреплены 15цилиндрические камеры 7 с патрубками 8 - 10, Пеногасители имеют переключатель 11 и вакуумнасос 12.Наружная сетка 4 имеет возможность поворота от привода 13. На 20патрубке 10 смонтирован вентиль 14.В схеме установлены два одинаковыхпеногасителя,Пеногаситель работает...

Номер патента: 1180042

Опубликовано: 23.09.1985

Авторы: Борц, Колбин, Кочетов, Левандович, Острый, Панфилов, Рыжиков, Тресков, Этштейн

МПК: B01D 21/24

Метки: сгуститель

...3 - разрез Б-Б на фиг.1; на фиг,4 - загрузочное устройство, разрез; на фиг. 5 - приемная воронка, разрез; на фиг, 6 - то же, вид сверху. 20Сгуститель содержит цилиндроконический корпус 1, по оси которого расположено заглубленное загрузочное устройство,состоящее из цилиндрической части 2, конической части 3 и кольца 25 4Наверху цилиндрической части 2 загрузочного устройства расположен тангенциальный патрубок 5 для подвода воды. Ниже кольца 4 загрузочного устройства расположен отбойный диск 6, 30 между кольцом 4 и диском б размещены дугообразные перегородки 7, Внутри .цилиндрического приемника 8 расположены приемный стакан 9, размещенный ниже уровня перелива в аппарате, и перегородка 10, размещенная по диаметру приемника от его нижнего...

Номер патента: 1180047

Опубликовано: 23.09.1985

Автор: Кривошеев

МПК: B01D 33/04

Метки: самоочищающийся, фильтр

...цепи6 опираются на опорно-фиксирующиеролики 11 натяжного вала 8 и опорнофиксирующие ролики 12 промежуточноговала 9. От аксиальных перемещенийвсе элементы Фильтрующего полотна 1защищены сторонними кольцами 13. Всевалы устройства закреплены на раме14. Для сброса фильтрата используется ванна 15 с мелкими отверстиями,В конструкцию Фильтра входит такжевал 16 упора и вал-восстановитель 17.Узел регенерации выполнен в видеполой штанги 18, передняя стенка 19которой выполнена утолщенной с размещенными в шахматном порядке коноидальными отверстиям 20 (меньшим диаметром наружу штанги 18). Количество рядов коноидальных отверстий 20не обусловлено. Расстояние междуотверстиями 20 вдоль оси штанги 18равно расстоянию между продольнымиосями двух смежных...

Номер патента: 1180049

Опубликовано: 23.09.1985

Авторы: Кохно, Левданский, Плехов, Старовойтов

МПК: B01D 46/02

Метки: фильтр

...краях колец, образующих трубную доску - рукава 5, дру"ие - на внутренних - рукава б.Подвижные концы соседних рукавов 30 5 и 6 соединены кольцами-Фланцами 7 с грузами 8. Грузы 8 увеличиваются ,от центрального кольца-фланца к каждому следующему. На рукавах 5 нахо- дятся жесткие кольца 9, диаметр которых на каждом рукаве увеличивается от неподвижного конца к подвикному. Трубная доска 4 крепится в корпусе 1 при помощи стержней 10 и распорок 11. Для отключения подачи газа во входном патрубке 2 установлена задвижка 12. Пыль из аппарата удаляется питателем 13. 0 фильтр работает следующим образом,Запыленный газ через патрубок 2 попадает в аппарат и создает в нем некоторое давление, Давление газового потока поднимает рукава в верх нее поло:ение,...

Номер патента: 1180051

Опубликовано: 23.09.1985

Авторы: Горшков, Салюк

МПК: B01D 53/18, B01D 53/20

Метки: аппарат, массообмена, насадкой, процессов

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Изобретение относится к аппаратам дляпроведения процессов массообмена и можетбыть использовано в горнохимической, вчастности при производстве серы, газовой,химической, нефтехимической и других отраслях 5промьлнленности,Целью изобретения является снижениеэнергетических затрат,иколичества газа, подаваемого в аппарат 1На фиг .р;ибогбц 4 фен аппа аг, общийвин, 1 в разрезе; нефиг, бе . овна еекпии,МафсфЪменньтйз аппарат содержит корпус 1,входнье штуцерв 14 уа.З и 1 бродные штуцерз4 и 5,секцид,.сняеадочными элементами 156 - 9, вх(55 юй 10 и выходной 11 штуцерадля воды,Аппарат...

Номер патента: 1180054

Опубликовано: 23.09.1985

Авторы: Епифанов, Пинаев, Раздорских, Соловьев, Ченцов, Шарыпина

МПК: B01D 53/68, B01D 53/81

Метки: газов, диоксид, примесей, серы, содержащих, фторсодержащих

...температурах, о т л и ч а ющ и й с я тем, что, с целью повышениястепени очистки и уменьшения потерь диоксида серы, очистку ведут при 400-670 Сс поддержанием в газе концентрации кислорода в интервале 0,01-0,05 об.% и в качествепоглотителя используют оксид кальция.1 1180054 2Изобретение относится к способам очистки На очистку подают газ, содержащий 6,003ВО .содержащих газов от фторсодеркащих ЯО а, 800 мг/имфтора (0,08%), 0,03% Опрймесей и может найти применение в произ- с температурой 550 С. После контактироваводстве серной кислоты, ния с известью фракционного состава 0,01 -5 0,20 мм содержание 80 и фтора составля.Цель изобретения - повышение степени ет 5,98% и 7 мг/нм (0,001%), соответственочистки и уменьшение потерь диоксида серы,...

Номер патента: 1181520

Опубликовано: 23.09.1985

Автор: Синсаку

МПК: B01D 1/26

Метки: выпарной, жидкости, концентрирования, многокорпусной, установке

...корпуса. для нагревания жидкости н ступени 6аппарата 2 и поступает по паропроводу 19 н нагреватель 12. Таким образом, в установке имеет место двух корпусное выпаривание. Конденсат,образовавшийся н нагревателях 11и 12, выводится иэ установки черезтрубопровод 24, Пары, образовавшиеся н ступенях 3 и 4, выводятся из 10 установки через трубопроводы 20и 21. Эти пары могут быть использоганы в качестве теплоносителя в других корпусах установки.Давление паров иэ раствора н пер ной ступени перного корпуса являетсясамшм высоким, так как раствор наэтой ступени является наименееконцентрированным, и наоборот концентрация ка самой последней ступе ки является самой высокой. Результатом является то, что температурныйперепад между температурой...
