B01D — Разделение

Номер патента: 1031473

Опубликовано: 30.07.1983

Авторы: Белевицкий, Ионов, Левин, Пасечник, Торф, Швабский

МПК: B01D 47/10

Метки: газа

...части диффузора решет-.кой с ячейками, образующими междусобой прямоугольные и пирамидальныежелоба, при этом Фарсунки установлены. над каждой ячейкой по ее оси. . 40Площадь входного отверстия каждойяцейки не более площади квадрата,вписанного о окружность факела распы"ла Форсунки на Уровне Решетки, а сул 1- марная площадь входного отверстиякаждой ячейки и желобов не менее площади квадрата, описанного около окруж"ности Факела распыла Форсунки науровне решетки.Кроме того, пирамидальные желобавыполнены .с углом при вершине, равным 6-12.Такил 1 образом, устройство для от"бора концентрированной части потоковкапель орошающей жидкости и с нарушенной структурой при взаимнол наложеНии соседних потоков позволяет отбирать не только части Факелов...

Номер патента: 1031474

Опубликовано: 30.07.1983

Авторы: Акулов, Устинов

МПК: B01D 53/00

Метки: двух, извлечения, органических, паровоздушной, растворителей, смеси

...что сопровожцается частичным вытеснением парами более сорбируемого компонента В паров менее сорбируемого растворителя А, которые, в свою очередь, сорбируются последующими слоями адсорбента.При пропускании возцуха, содержащего пары более сорбируемого растворителя В, происходит дальнейшее вытеснение даров менее сорбируемого растворителя А иэ первых участков первого слоя адсорбента вплоть до полного разделения растворителей по алине слоя ацсорбента. Габариты слоев ацсорбента поцбирают таким образом, чтобы к моменту разцеления растворителей оба слоя оказались запол-. ненными каждый только одним компонентом, Палее проводят раэцельную регенерацию слоев и раздельную конденсацию даров растворителей.Принципиально важным для обеспечения...

Номер патента: 1031475

Опубликовано: 30.07.1983

Авторы: Банах, Даценко

МПК: B01D 53/02

Метки: концентрирования, окиси, углерода

...а также в естественных условиях и подтвержцена хорошей воспроизводимостью полученных,результатов при2 О концентрациях СО в воздухе порядка 1 мг/м. Прн увеличении обьемаотбираемой пробы указанный пределконцентраций окиси угпероаа цеопитомпоцтвержаен путем цослецоватедьного25 сочетания двух ловушек, причем во второйпо хоцу газа ловушке не обнаруженоааже сдецов СО. Количественная десорбция СО .из колонки проверена после новторного улавливания окиси углероца спомощью еще одной ловушки, уставовденной на выхоце газа из анадиэирующей колонки хроматографа. Доказательством полноты десорбции СО служитодинаковая площаць полученных пиков.Прецлагаемый неолит цля отбора35монооксица углероца из воэцуха апробируют при комнатных температурах вдиапазоне...

Номер патента: 1031476

Опубликовано: 30.07.1983

Авторы: Голубев, Зубашвили, Мусакин, Плаченов, Плехоткин, Храмчихина, Шашков

МПК: B01D 53/047

Метки: газовой, растворителей, рекуперации, смеси

...как хлористый метилен, хлацони т,па также большие энерго затраты вследствие труцности быстрого охлаждения теплоиэолированного ацсор бера после стадии регенерации. Цель изобретения - повышение степени извлечения растворителя и уцешевление процесса эа счет снижения энергозатрат,Поставленная цель постигается тем,что ацсорбент, насыщенный растворителем, вакуумируют с послецующим егонагревом цо температуры, превышающейтемпературу конценсации паров растворителя на 150-200 С. Устройство включает корпус 1 со слоем ацсорбента в ацсорбционной камере 2,расположенной нац конденсационной камерой 3 и отделена от нее слоем формованной насадки 4 с малой теплопровоцностью, Адсорбционная камера имеет нагревательные элементы 5, причем ацсорбент может...

Номер патента: 1031477

Опубликовано: 30.07.1983

Авторы: Вавилов, Герасимов, Голубев, Лобанов, Мухтаров

МПК: B01D 53/06

Метки: аппарат, массообменный, центробежный

...4, собранную иэ перфорированных колец 5, свободно подвешенных на полуцилиндрических перфорированных 1 стержнях б так, что при вращении ба- рабана под действием центробежных сид кольца смыкаются и образуют замкнутую по периферии поверхность, сформированную таким образом, что адсорбент во время вращения барабана не осыпается в приемный бункер 7, Загрузочное устройство 8 включает шнек с приводом 9, Для вывода газа предусмотрен патрубок 10. Разгрузочное устройство состоит иэ отжимного кулачкового вадика 11, регудировочных винтов 12, служащих ддя регулирования перемещения по вертикали кулачкового валика 11, Количество кулачков отжимного кулачко- вого валика равно количеству перфорированных колец 5 на одном перфорированном стержне 6, Вадик 11...

Номер патента: 1031478

Опубликовано: 30.07.1983

Авторы: Волков, Гараев, Королева, Саетгараева, Сахабутдинов

МПК: B01D 53/14

Метки: абсорбент, газа, сероводорода, углеводородного

...сероводорода по сравнению сизвестным составом.Для испытаний используют следующиематерйалы: хлорид трехвалентного железа ( кристаллическая соль с шестьюмолекулами воды, РеС 6 З 6 Н 20),ГОСТ 4147-65 , хлорид кадмия (крис-.таллическая соль СаСР 2 2,5 Н 20),ГОСТ .4330-66, двунатриевую сольэтилендиаминтетрауксусной кислоты,ГОСТ 10652-73; едкий натр,ГОСТ 4328-66 в виде 5-ного водногораствора; техническую воду, Эти вещества хорошо растворимы в воде.П р и м е р 1. Хлорнд трехвалентноГо железа и хлорид кадмия растворяют в воде, объем которой примерно равен 50 объема приготовляемого раствора, э,атем добавляют двунатриевуюсоль этилендиаминтетрауксусной кислоты и при перемешивании доводят рНраствора до 8 добавлением 5-ногораствора едкого...

Номер патента: 1031479

Опубликовано: 30.07.1983

Авторы: Волгин, Лебедев, Паникаровских, Савелков, Федоров

МПК: B01D 53/18

Метки: аппарат, тепло-массообмена

...1 имеется шту цер 4 для вывода абсорбирующей жидкоски из аппарата. Вертикальная труба Вентури 5 имеет свою систему 6 орошения, состоящую, из коллектора и форсунок. Вертикальная труба Вентури 5 в своей нижней части образует камеру 7, предназначенную для сбора орошающей жидкости, подаваемойна орошение как вертикальной трубы Вентури 5, так и горизонтальных труб Вентури 8, причем дляэтого первая циклонная ступень брызгоуловителя 9 в нижней части связана переточными каналами 10 с камерой 7.Горизонтальные трубы Вентури 8 (на фиг. 3 их четырено может быть и дру гое количество) располагаются в корпусе 1 радиально ниже выхода газа нз вертикальной трубы Вентури 5 в виде камеры , 7 и имеют свою систему 11 орошения.Диффуэоры горизонтальных труб...

Номер патента: 1031480

Опубликовано: 30.07.1983

Авторы: Гайдук, Иванюк, Пашкова, Прибыловский, Пуханов

МПК: B01D 53/18

Метки: абсорбента, регенерации

...в срецней частикорпуса, рекуперативный трубчатый теплообменник, цесорбционную колонку и теплообменник цесорбционного газа, снабженозаглушенной сверху цилинцрической обечайкой, установленной коаксиально вверхней части корпуса и образующей сним кольцевую камеру, в которую помещена испарительная секция, и кольцевой перегороцкой, расположенной поц испарительной секцией и соециняюшей нижний торецобечайки с внутренней поверхностьюкорпуса, а рекуперативный теплообменникустановлен вдоль оси корпуса и образуетс нижней его частью кольцевой канал,в котором последовательно цруг нацдругом размещены цесорбционная колонкаи теплообменник цесорбционного газа,при этом верхняя часть рекуперативноготеплообменника помещена внутрь обечайки, соециненной...

Номер патента: 1031481

Опубликовано: 30.07.1983

Авторы: Генин, Малярчиков, Натан, Щитников

МПК: B01D 53/18

Метки: газовых, разделения, смесей

...цель достигается тем,что устройство цля разделения газовых,смесей, включающее коаксиально устайов",ленные сорбционную и десорбциониую ка=меры, перегородку между ними, патрубки Зрввода и вывода газа, снабжено наклонноустайовленными в камерах и соединенными с перегородкой пластинами из капиллярнопор истого материала, выполненными газопроницаемыми на участках,размещенных в сорбционной камере и га-зонепроницаемыми - на участках сое-цинения с перегородкой, и термоэлект,рической батареей, холодные спаи которойразмещены перед патрубком вывода газа, 4 Оа горячие - в песорбциониой камере,Кроме того, сорбционная камера охватывает десорбционную камеру, при атом.камеры сообщены между собой стоком,коинценсата и через охладитель и...

Номер патента: 1031482

Опубликовано: 30.07.1983

Авторы: Кононенко, Молочников

МПК: B01D 53/18

Метки: абсорбер

...полого тора и снабжен катками,размещенными по его внутреннему диаЫ2метру, а контактное устройство установлено с возможностью вращения вокруг оси тора и выполнено иэ полыхшаров с отверстиями, которые соединены между собой гибкой связью и закреплены на катках.Кроме того, абсорбер снабжен приводом, установленным вне корпуса.Шары выполнены с отверстиями, размер которых обеспечивает полное наполнение их за время прохождения вжидкой среде и полное выливание жидкости (опорожнение шаров) за времяпрохождения в газообразной среде.Вары размещены равномерно по маломувнутреннему периметру корпуса абсорбера и закреплены на катках, связанных между собой пластинчатой цепью,а скорость движения шаров регулируется в зависимости от интенсивностинасыщения...

Номер патента: 1031484

Опубликовано: 30.07.1983

Авторы: Колодезный, Нелепченко

МПК: B01D 53/26

Метки: газа, осушки, природного

...необходимо подо.гревать именно в интервале температуроч 0- 140 С потому, что влагоемкость гаоэа при температуре больше 140 С растет незначительно, а тепловые нагрузки резко возрастают. Поэтому при более высоких температурах экономичность процесса также снижается, ниже40 С вообще нецелесообразно вестиопроцесс осушки.Выбранный интервал давлений обусловлен тем, что после первой ступенисепарации газ отбирают именно в этоминтервале давлений и его изменениеведет к невозможности исключения изсхемы узлов сбора и хранения насыщенного абсорбента и насосов, а такжек получение необходимых качественныххарактеристик газа на выходе иэ узловподготовки к транспорту,П р и м е р, Газ в пластовых условиях имеет следующие параметры:температура Т, =...

Номер патента: 1031485

Опубликовано: 30.07.1983

Авторы: Драгомирецкий, Мокин, Смирнов, Сушков

МПК: B01D 53/26

Метки: воздуха, осушки

...2, буфер"ной камеры выполненной в виде трубы 3и патрубков ввода 4 и вывода 5 воздуха. Патрубок 4 ввода воздуха соедийен с йолостью трубы 3, а патрубок 5вывода воздуха - с осушаемой полостью тары 6. В патрубок 4 помещенаразделительная мембрана 7, а на концах трубы установлены приспособления8 и 9 для Фиксации мембраны 7. Каждое приспособление 8 и 9 выполнено ввиде цилиндрических стаканов 10 и 11.Стакан 1 О с меньшим диаметром размещен внутри стакана 11 и имеет перФорированные стенки, на которых подвижно закреплена перегородка 12. Последняя опирается на пружину 13 иограничивает перемещение мембраны 7.Внутренняя полость трубы 3 сообщается с атмосферой через приспособление3 1039 а с сорбентом 2 - через приспособ"ление 8.Устройство для осушки...

Номер патента: 696647

Опубликовано: 30.07.1983

Авторы: Ершов, Клаусс, Курт, Малюсов, Плехов, Протасов, Хартмут, Шнайдерман, Эрвин

МПК: B01D 3/26

Метки: колонн, контактное, тепломассообменных

...подхватывает жидкость. и уносит на внешнее ступень контакта(вторичный унос),Наиболее близким к предлагаемому является контактное устройство, 25включающее цилиндрический патрубок,выполненный в верхней части с прорезями, снабженными лепестками завихритель и узел подвода жидкости2 1.Недостатком этого устройства является небольшой диапазон устойчивойработы, так как с увеличением скорости газа часть жидкости не успевает пройти через прорези и выноситсягазом иэ элемента. В то же время частьгаза выходит вместе с жидкостью че 35реэ прорези, вызывая вторичный брызгоунос, что ухудшает разделение.Цель изобретения - увеличение диапазона устойчивой работы и улучще 40иие разделения фаэ.Это достигается тем, что лепесткиразвернуты противоположными...

Номер патента: 598284

Опубликовано: 30.07.1983

Авторы: Гляденов, Кучин, Романов, Шебеченко

МПК: B01D 21/24, C02F 1/52

Метки: воды, ответлитель

...соединенный трубопроводом скамерой приема осветленной воды.Назначение камеры - принимать осветленную воду иэ сборного желоба иотводить ее с помощь вертикальноготрубопровода в барометрический колодец, который служит для созданиявакуума в радиальном лотке и повсему пути движения воздуха от камеры до барометрического колодца,Радиальный лоток, гериетично закрытый, служит для выделения мелко-дисперсных частиц воздуха с частьювзвешенных веществ, сорбированных наповерхности воздушных пузырьков. Наповерхности сточной воды образуетсяфлотослой, который отводят черезворонку-водослив по трубопроводу сгидрозатвором и далее, на соответствующую обработку.На чертеже изображена схема устройства-осветлителя для воды,Устройство представляет собойЗ 5...

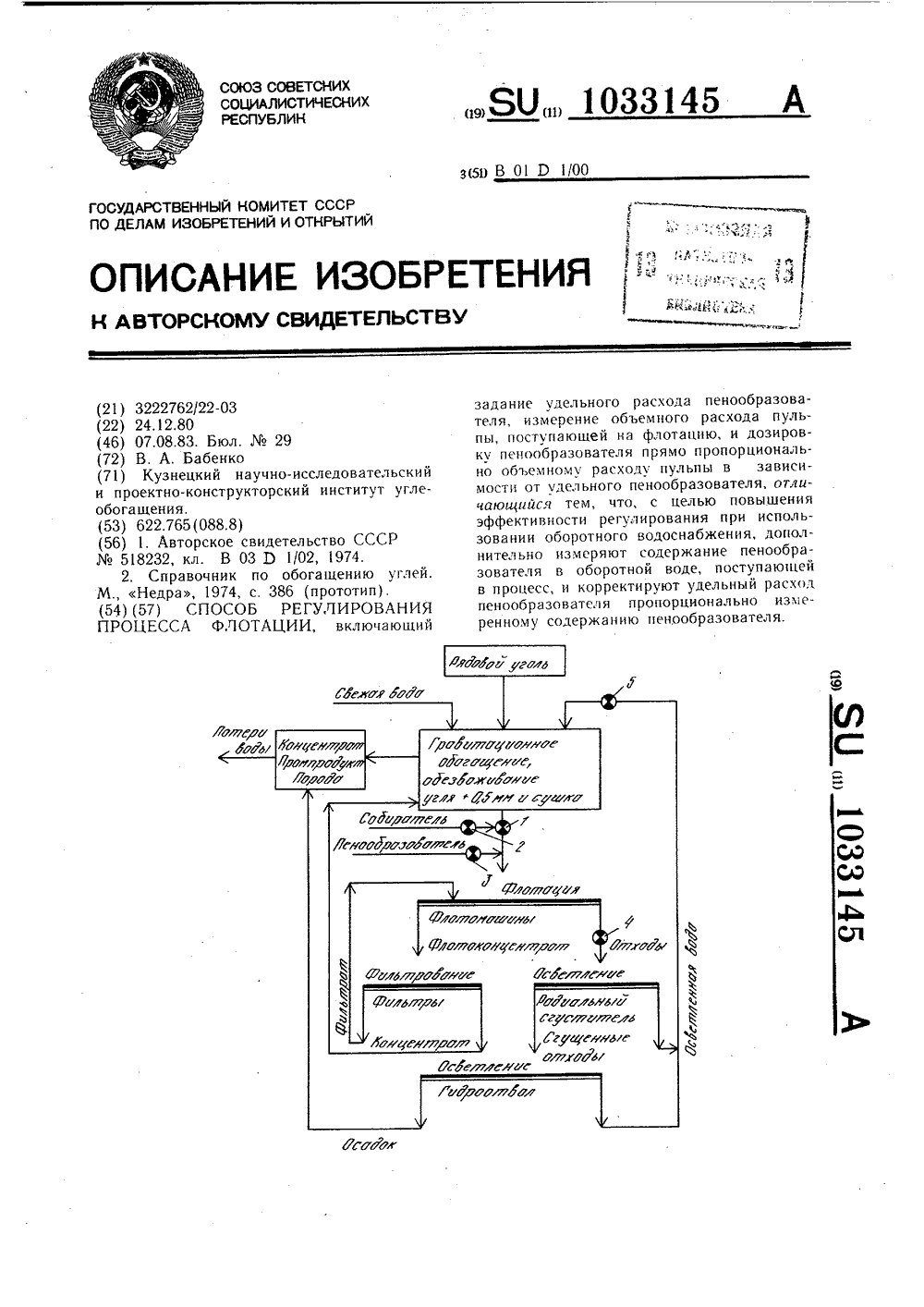

Номер патента: 1033145

Опубликовано: 07.08.1983

Автор: Бабенко

МПК: B01D 1/00

Метки: процесса, флотации

...в конечном итоге приводит к снижению эффективности процесса флотации.Целью изобретения является повышение эффективности регулирования при использовании оборотного водоснабжения.Поставленная цель достигается тем, что согласно способу регулирования процесса флотации, включающему задание удельного расхода пенообразователя, измерение объемного расхода пульпы, поступающей на флотацию, и дозировку пенообразователя прямо пропорционально объемному расходу пульпы в зависимости от удельного расхода пенообразователя, дополнительно измеряют содержание пенообразователя в оборотной воде, поступающей в процесс, и корректируют удельный расход ненообразователя пропорционально измеренному содержанию пенообразователя.На чертеже показана принципиальная...

Номер патента: 1033146

Опубликовано: 07.08.1983

Авторы: Максименко, Саверченко, Щетинин

МПК: B01D 1/22

Метки: испаритель, пленочный

...укрепленным над перфорированной перегородкой, питательные камеры снабжены укрепленными в перфорированной перегородке трубчатыми пленкообразователями, верхние концы которых помещены в трубах вышерасположенной секции.Кроме того, промежуточные камеры снабжены патрубками ввода исходной жидкос 20 25 30 35 40 45 50 55 ти, установленными под перфорированной перегородкой.На чертеже изображен предлагаемый пленочный испаритель, продольный разрез.Пленочный испаритель содержит вертикальный корпус 1, имеюший форму обечайки, внутри которого установлены одна под другой секции вертикальных греющих труб 2, закрепленные своими концами в трубных досках 3. Между секциями аппарата размещены питательные камеры 4, разделенные горизонтальной...

Номер патента: 1033147

Опубликовано: 07.08.1983

Автор: Величко

МПК: B01D 3/30

Метки: аппарат, тепломассообменный

...процесса тепломассообмена за счет увеличения поверхности контакта фаз. Поставленная цель достигается тем, что тепломассообменный аппарат для проведения процессов в системе газ(пар) - жидкость, включающий корпус, внутри которого установлен вращающийся диск с соплом, расположенным на периферии, и трубки для подвода и отвода жидкости, снабжен вращающейся поверхностью тепломассообмена обтекаемой формы, расположенной за соплом между стенкой корпуса и диском.На фиг, 1 показан тепломассообменный аппарат, продольный разрез; на фиг. 2 - то же, вид в плане.Аппарат состоит из сопла 1, прикрепленного к вращающемуся диску 2. Диск 2 вращается в блоках подшипников 3. Неподвижный трубопровод 4 смыкается соосно с одним концом вращающегося...

Номер патента: 1033148

Опубликовано: 07.08.1983

Авторы: Арсланов, Башаев, Махов, Миннулин, Навалихин, Сахаров, Смирнов, Теляшев, Чекменев

МПК: B01D 3/30

Метки: клапанная, тарелка, эжекционная

...подъема и отверстия в виде направленных под клапан просечных элементов, клапан имеет в центральной части выступ с вершиной ниже его кромки и основанием на уровне просечных элементов.На чертеже дан вид полотна тарелки с клапаном.Тарелка содержит полотно 1 с отверсти ями 2, вогнутый клапан 3 с распределительным выступом 4 и направленными просечными элементами 5 и ограничителями подъема клапана 6,Тарелка работает следующим образом.Газ (пар) поступает под клапан, приподнимает его и барботирует через слой жидкости, протекающей по полотну тарелки. Часть жидкости из небарботируемой зоны над клапаном стекает по стенкам клапана и с выступа в направленные прорези, за счет эжекции диспергируется газовым (паровым) потоком, выходящим из-под...

Номер патента: 1033149

Опубликовано: 07.08.1983

Авторы: Есин, Ефременко, Кавера, Сычев

МПК: B01D 3/32

Метки: аппаратов, колонных, контактное, массообменных

...трубчатый теплообменный элемент, переплетенный с несущими ветвями основания, снабжено закрепленными на центральном кольце радиальными направляю 5 10 15 20 25 30 35 40 45 50 55 ними лопастями, установленными наклонно к горизонтальной плоскости.Целесообразно радиальные лопасти выполнять с пазами лля равномерной укладки по спирали трубчатого теплообменного элемента, а устройство снабжать обоймой, при этом концы радиальных лопастей прикреплены к обойме.Наклонное расположение радиальных лопастей способствует завихрению потоков рабочих сред, проходягцих через контактное устройство, а следовательно, увеличению пути их движения и интенсификации процесса массообмеца.Наличие пазов в кромках радиальных лопастей обеспечивает равные расстояния между...

Номер патента: 1033150

Опубликовано: 07.08.1983

Авторы: Еремеев, Каграманов, Леханов

МПК: B01D 9/02

Метки: кристаллизации, процесса

...6 отвода готового продукта, трубопровод 7 отвода фильтрата, трубопровод 8 отвода слива кристаллизатора, трубопровод 9 подвода на холодильную установку, трубопровод О подвода хладагента в кристаллизатор, трубопровод 11 отвода хладагента из кристаллизатора, линию подвода . 12 электроэнергии к холодильной установке, датчик 13 расхода исходного раствора, датчик 14 расхода раствора росле кристаллизатора, датчик 15 расхода хладагента, датчик 16 концентрации исходного раствора, датчик 17 концентрации раствора после кристаллизатора, датчик 18 потребления электроэнергии, датчик 19 температуры в кристаллизаторе, датчик 20 температуры хладагента, первый, второй и третий элементы 21,22 и 23 сравнения, первый второй, третий, четвертый и пятый...

Номер патента: 1033151

Опубликовано: 07.08.1983

Авторы: Будрик, Деханов, Пасхин, Ясаков

МПК: B01D 11/02

Метки: аппарат, вибрационный, массообменный

...того, диаметры перфорации в горизонтальных перфорированных тарелках и мелющей насадке уменьшаются по высоте камеры сверху вниз, а камера снабжена пластинами, установленными на ее наружной боковой поверхности между витками винтового желоба.На чертеже изображен вибр ационныймассообменный аппарат, общий вид,Аппарат содержит корпус-реактор 1 свнутренним винтовым желобом 2 и распределительным днищем 3, вибровозбудитель 4, упругую подвеску 5, раму 6, камеру 7 с перфорированным днищем 8, расположенным в жидкостной реакционной зоне на некотором расстоянии от днища 3 корпуса- реактора 1, Камера 7 заполнена мелющей насадкой 9 и через упругие элементы 10 соединена с корпусом-реактором 1. На верх нем торце камеры 7 расположен патрубок11...

Номер патента: 1033152

Опубликовано: 07.08.1983

Авторы: Безкровный, Карпухин, Резанцев

МПК: B01D 11/04

Метки: экстрактор

...ряд горизонтальных валов 2 с разнонаправленными и чередующимися влево-вправо винтовыми нарезками, охваченными гайками 3 с закрепленными на них вертикально перфорированными тарелками 4, установленными с возможностью реверсивного вращения звездочек 5, закрепленных между винтовыми нарезками каждого 5 10 15 20 25 вала 2, звездочки 6 и шестерни 7, закрепленных на валу 8, установленному вне корпуса, причем звездочки 5 и 6 входят в зацепление со звеньями бесконечной цепи 9, а шестерня 7 входит в зацепление с зубчатой рейкой 10, сбединенной посредством тяги 11 с кривошипно-шатунным механизмом 12, штуцеров 13 и 14 для подачи и вывода тяжелой фазы, 15 и 16 для подачи и вывода легкой фазы соответственно. При перемене направления движения...

Номер патента: 1033155

Опубликовано: 07.08.1983

Авторы: Анисимов, Бородкин, Мамбеталиева, Надиров

МПК: B01D 17/06

Метки: коалесценции, поле, электрическом, эмульсий

...парное количество электродов с рабочей поверхностью в виде углов, угол рабочей поверхности электродов выполнен увеличивающимся по направлению от распределительной головки к патрубкам вывода, при этом устройство снабжено установленной перед патрубками вывода дополнительной парой электродов с плоской рабочей поверхностью в электрическом поле.На чертеже изображено устройство для коалесценции.Устройство содержит корпус 1 из див ектрического материала, электроды 2, иче 1 о 1 цие форму пространственных, посте 5 10 5 20 25 За 35 пенно увеличивающихся до 180 включительно углов по направлению движения нефтяной эмульсии и введены в слой гидрофобного диэлектрика, соединены между собой и с одним из выводов высоковольтного трансформатора напряжения...

Номер патента: 1033156

Опубликовано: 07.08.1983

Авторы: Вайдуков, Колинько, Пронин

МПК: B01D 21/00

Метки: наклонный, отстойник

...к сливной камере 3. Нижние листы 11 сквозных карманов9 снабжены наклонными желобами 2, имеюшими по всей длине козырьки 13, а свободные концы желобов 12 снабжены патрубками 14 для отвода твердой фракции. Нижние концы патрубков 14 выходят в камеру сбора твердой фракции 6. Патрубок подачи исходной смеси 8 исливная камера 3 разделены основанием 15 сливной камеры 3. С целью изолированного отвода разделенных жидких компонентов отстойник снабжен вертикальными отводами 16 для вывода легкого компонента, расположенными в сливной камере 3. Одна из стенок 17 каждого из отводов 16 расположена в плоскости примыкания стенок 18 сквозных карманов 9 к основанию 15 сливной камеры 3, а противолежащая стенка 19 уделена от нее по крайней мере на расстояние...

Номер патента: 1033158

Опубликовано: 07.08.1983

Авторы: Веледницкий, Грабская, Розен

МПК: B01D 25/12

Метки: механизм, перемещения, плит, рам, фильтр-пресса

...или рамы; на фиг. 7 каретка после подачи плиты к привезенным ранее плитам; на фиг. 8 - то же, после реверса (фиксирующий упор выходит за ручку привезенной плиты или рамы); на фиг. 9 - холостой ход за очередной плитой или рамой.Каретка механизма для перемешения плит и рам в фильтр-прессе содержит корпус 1. Корпус оснащен рабочим упором 2, подпружиненным пружиной 3 для перемещения фильтровальных плит и рам; переключателем 4 для фиксации рабочего упора в утопленном состоянии при переводе каретки в исходное положение; фиксирующим поворотным упором 5, подпружиненным пружиной 6, предназначенном для упора каретки в ручку отводимой плиты или рамы. Для возможности передвижения направляющей 7 корпус 1 снабжен четырьмя роликами 8,...

Номер патента: 1033159

Опубликовано: 07.08.1983

Авторы: Драгинский, Куликов, Семенов, Серпокрылов, Чистов

МПК: B01D 27/00

Метки: жидкости, фильтр

...примесей, содержащий каркас, включающий диски, соединенные между 5 собой стержнями, размещенными по двум концентрическим окружностям, на которых укреплен фильтрующий материал 1 .Недостатками известного фильтра являются небольшая площадь фильтрования 10 и низкая степень очистки.Цель изобретения - повышение эффективности очистки жидкости.Поставленная йель достигается тем, что в фильтре для очистки жидкости от механических примесей, содержащем каркас, включающий диски, соединенные между собой стержнями, размещенными по двум концентрическим окружностям, на которых укреплен фильтрующий материал, концы стержней в каждом диске наружного и внутреннего рядов укреплены по радиусу, при этом стержни, укрепленные на одном радиусе одного...

Номер патента: 1033160

Опубликовано: 07.08.1983

Авторы: Белявский, Пастушенко, Свирид

МПК: B01D 27/08

Метки: патрон, фильтрующий

...отверстия 4. Приэтом шаг отверстий в одной из канавоквыполнен большим шага отверстий в днедругой. Боковая поверхность корпуса покрыта фильтрующим материалом 5 любойизвестной для этой цели конструкции. Вфильтре помещают один или несколькофильтрующих патронов, При этом патрубокподвода жидкости (расплава полимера) подключен к корпусу, а патрубок отвода сообщается с внутренней полостью каждогофильтрующего патрона.В процессе работы фильтра жидкость,преимущественно расплав полимера, окружающая фильтрующий патрон и находящаяся под давлением, проникает сквозь фильтрующий материал 5 и попадает в канавки 2 и 3 на боковой поверхности каркаса 1. Через отверстия 4 в дне канавок жидкость попадает во внутреннюю полость каркаса 1 и отводится из нее...

Номер патента: 1033162

Опубликовано: 07.08.1983

Авторы: Медведев, Петров, Пивнев

МПК: B01D 41/00

Метки: ультразвуковой, фильтропакетов, фильтроэлементов

...установленным с возможностью возвратно-поступательного и вращательного движения, втулкой с направляющим выступом, введенным в паз резьбы расположенного внутри втулки ходового винта, размещенной на другом конце кронштейна, а также кулисой, установленной на оси электродвигателя привода, и тросом, установленным с возможностью осевого вращения в пазу резьбы ходового винта и закрепленным одним концом на кулисе, а другим - в начале ходового винта, при этом ультразвуковая ванна очистки выполнена в виде цилиндра, в средней части которого размещен кольцевой ультразвуковой преобразователь, а верхние части ультразвуковых ванн снабжены дренажными штуцерами с расположенным под ними поддоном.роэлемента 17 установлен фиксатор 24. Питание...

Номер патента: 1033163

Опубликовано: 07.08.1983

Автор: Табак

МПК: B01D 46/30

Метки: аспирации, варианты, его, пыли, системах, улавливания

...по ходу воздуха слоя из семян с опущенностью 0,6 - 1,8% и выше показывает, что через 2 ч работы сопротивление этого слоя достигает 0,5 - 0,05 кПа. Степень очистки воздуха здесь равна 88 - 900/0, однако быстрое забивание слоя и увеличение сопротивления до 0,55 кПа за 2 ч с последуюшим ростом сопротивления делает его практически неприменимым.Оптимальным для первого слоя оказывается использование оголенных семян с опущенностью в пределах 0,3 - 0,5%. обеспечивающих в течение 5 - 6 ч эффективность очистки воздуха 80 - 88/, и падение давления до 0,28 кПа.Испытание семян с опущенностью 1,4 - 1,8% во втором слое фильтра обеспечивает длительную работу (до 8 ч), относительно небольшое сопротивление (0,32 кПа) после 3 ч продувания запыленного...

Номер патента: 1033164

Опубликовано: 07.08.1983

Авторы: Коломийцев, Кушнарев

МПК: B01D 47/02

Метки: воздуха

...является уменьшение габаритов устройства и повышение эффективности очистки воздуха от лакокрасочн ых п ри месей.Поставленная цель достигается тем, чтоустройство очистки воздуха от лакокрасочных примесей, включающее корпус воздухопромывного канала, установленный на ванне, омываемой водой экран, выполненныйиз отдельных, смещенных относительно другдруга элементов, оросительную систему исистему трубопроводов, снабжено герметично прикрепленными к верхней части корпуса и коаксиально установленными контактными элементами, каждый из которыхвыполнен из телескопических цилиндров сдиаметром, увеличивающимся по высотекорпуса, при этом каждый контактный элемент снабжен кольцевым коллектором подвода жидкости.На фиг. 1 показано предлагаемое...
