B01D — Разделение

Номер патента: 1055534

Опубликовано: 23.11.1983

Авторы: Галаган, Сидорчик

МПК: B01D 21/00

Метки: моющих, растворов

...направляющей, выполненной в нидевитков спирали с увеличивающимся подлине емкости шагом и вертикальнымиперегородками, установленными с образованием изолированных секций, каждая из которых соединена с одним извитков спирали.На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг, 2 то же, вид сверху,Устройство для очистки моющихрастворов содержит очистную емкость1, представляющую собой прямоугольную камеру, снабженную направляющей2, выполненной в виде трех витковспирали с увеличивающимся по длинешагом, имекицих в поперечном сечениипрямоугольную форму. Осадительная камера 3 состоит из трех секций 4, изо.лированных друг от друга перегородками 5. Каждая из секций 4 соединена с соответствующей полостью виткаспирали...

Номер патента: 1055535

Опубликовано: 23.11.1983

Авторы: Дубовский, Золотарев, Крылов, Пацкан, Щелинский

МПК: B01D 37/04

Метки: вакуум-фильтре, пульпы, уровня

...управления, выходы которого через элементы ИП 1 6 и 7 воздействуют ня регулируииие вентили Я и 9, установленные ня импульсных линиях 10 и 11питания,клапаны 12 и 13 отдувки, установленные на напорных пневматическихтрубопроводах 14 и 15, датчик 16нижнего уровня, соединенный с сигнализатором 17 и входами элементовИЛИ 6 и 7 вакуум-фильтр 18. датчик9 верхнего уровня пульпы в ванневакуум-фильтра и датчик 20 толщиныосадка, подключенный к одному извходов первого элемента И 21, к второму вхоцу которого подключен датчик 6 нижнего уровня, Выход элемента И 21 связан с исполнительными механизмами 22 и 23, сочлененными с герметизированными заслонками 24 и 25, установленными на трубопроводах подвода вакуума с двухсторон, к вакуум-Фильтру 18....

Номер патента: 828468

Опубликовано: 23.11.1983

Авторы: Астапов, Юдочкин

МПК: B01D 53/02

Метки: газов, окиси, основе, поглотителя, сернистых, соединений, цинка

...окиси цинка для очист 55 ки газов от сернистых соединений., включающего обработку окиси цинка химическим реагентом и углекислым газом, сушку образующихся основных углекислых со)ей цинка,прокалку и 60 формование, после обработки окиси цинка химическим реагентом и углекослым газом проводят непосредственно сушку основных углекислых солей .цинка, 65 В качестве химического реагента предпочтительно используют дистиллированную воду.Основной отличительный признак предлагаемого способа - определенная последовательность стадий - относится как к использованию известного реагента (аммиачной воды), так и к применению нового .реагента (дистил- . лированной воды) .Сущность изобретения заключается в том, что по предлагаемому способу обработку окиси...

Номер патента: 758597

Опубликовано: 30.11.1983

Авторы: Артамонов, Леоненко, Мухутдинов, Рутман, Саляхов

МПК: B01D 53/00

Метки: выбросных, газов

...22 первого аппарата второй ступени, верхняя и нижняя камеры которого через инжектор 7 связаны трубопроводом с приемной камерой 23 второго аппарата второй ступени, верхняя камера которого также через инжектор 7 связана трубопроводом последовательно с межтрубным пространством аппарата первой ступени. При этом межтрубное пространство первого аппарата первой ступени трубопроводом связано с термокаталитической колон 75859725 45 50 60 ной 4. Нижние камеры аппаратов черезконденсатосборник 5 и насос 6 трубопроводами связаны с межтрубным пространством тепломассообменного аппарата.5, Работа установки происходит следующим образом. Газ, содержащий аэрозоли и пары органических соединений, под давлением из реактора (на рисунке не показан )...

Номер патента: 1057047

Опубликовано: 30.11.1983

Авторы: Алексеев, Косяков, Рыбинский, Смирнов

МПК: B01D 3/20

Метки: аппарат, мокрого, пылеулавливания, тепломассообмена

...относительно трубы 2, в которой вы-попнены отверстия ипи щели 6, Под нижним торцом патрубка 5 на расстоянии собразованием кольцевого завора 7 установпено отбойное кольцо 8 а над верхЗО ним его торцом на расстоянии с образованием кодьцевого зазора 9 - отбойноекопьцо 10,3 1057ник 13 жидкости и отбойник 15 образуют переливное устройство,Под сборником 13 на некотором расстоянии установлен отбойник 15, подкоторым расположено эжекционное устройство 16 в виде чашеобразной емкости, Между нижней стороной отбойника 15и эжекционным устройством 16 имеетсякольцевой зазор 17. Эжекционное устройство может быть выполнено в виде опро Окинутого усеченного конуса 18.В трубе 2 по высоте, охвативаемойэжекцнонным устройством 16, выполненыотверстия 19...

Номер патента: 1057048

Опубликовано: 30.11.1983

Авторы: Круглов, Молоканов, Хайруллин, Щелкунов

МПК: B01D 3/22

Метки: аппаратов, барботажная, массообменных, тарелка

...тарел ку и отсутствие барботажа, что существенно снижает эффективность и устойчивость ее работы.Известна также тарелка, в которой для уменьшения провала используются 5 на входе жидкости на полотно наклонная пластина и поддон, установленный под полотном 21Однако известная конструкция не исключает провала жидкости на нижележа шую тарелку, так как поддон сообщается с пространством под полотном тарелки, вследствие чего давления в поддоне и под тарелкой имеют одинаковую величину, Кроме того, наличие наклонной пластины 25 на входе жидкости приводит к увеличе ;нию ее уровня ;в приемном устройстве, что уменьшает диапазон гидродинамичес ки устойчивой работы тарелки из-за бопее раннего ее захлебания. ,30Цепь изобретения - расширение диапазона...

Номер патента: 1057049

Опубликовано: 30.11.1983

Авторы: Бляхер, Ветлугина, Гофман, Живайкин, Родде

МПК: B01D 3/22

Метки: аппарат, массообменный

...и вновь вступает вконтакт с жидкостью, стекакицей с отбойной перегородки и с вышерасположенной1гофрированой тарелки.Кроме того,отбойные:., перегородки50выполняют роль брызгоуловителя для жидкости, уносимой газом с тарелки, которая ударяется о направляющие угловые. листовйе элементы и возвращается на тарелку вместе с газовым потоком (направленным этими же угловыми элементами),.с которым вновь вступает в контакт.На чертеже представлен предлагаемый. аппарат,Аппарат содержит корпус 1 круглого или прямоугольного сечения, штуцера 2 и 3 для подвода и отвода газа 4 и 5 -и жидкости. Тарелка 6 выполнена из перфорированного листа в виде гофр (волн зигзагов). Перфорация тарелки неодинакова: на выступах мельче, во впадинах крупнее. Над...

Номер патента: 1057050

Опубликовано: 30.11.1983

Авторы: Копыленко, Таран

МПК: B01D 3/30

Метки: аппарат, контролируемыми, массообменный, процессов, режиме, циклами

...в течение цикла происходит однократная смена жидкостнойзадержки на всех тарелках колонны, т,. е. режим движения жидкости по ним близок к режиму идеального Йытеснения, когда движущая сила массообмена имеет максимальную величину. Кроме того, при открытии клапанов 4 поток газовой фазы барботирует через слой жидкости,стекающей в клапанной отверстие, дотого момента, пока жидкостная задержка полностью не перетечет на основноеполотно нижележащей тарелки ( в течение 0,5-1 с). Следовательно, в первойполовине парового периода на клапаннойчасти контактного устройства предлагаемого аппарата образуется дополнительнаяэона контакта фаэ, что способствует созданию более развитой поверхности контакта фаэ, повышению КПД тарелки н эффективности...

Номер патента: 1057051

Опубликовано: 30.11.1983

Автор: Нечаев

МПК: B01D 3/30

Метки: аппарат, массообменный

...тарелками, ввл с радиальными турбулизируюшими элементами, распопоженнымимежду тарелками и снабженными щетками,соприкасающимися с поверхностями тарелок снабжен кольцевыми перегородка 940ми, прикрепленными к верхним и нижнимповерхностям тарелок.Нв фиг. 1 изображен аппарат, нродопьный разрез; не фиг, 2 - разрез А-А нафиг, 1,Мвссообменный аппарат состоит извертикального корпуса 1, разделенного насекции неподвижными перфорированнымитарелками 2,в верхней и нижней частях.которых закреплены концентрические кольца 3, По вертикальной оси корпуса уста 50новлен вращающийся ввл 4, на которомрадиально закреплены турбулиэируюшиеэлементы 5, снабженнные щетками 6.Они. размещены в межтарельчвтом пространстве таким образом, что...

Номер патента: 1057052

Опубликовано: 30.11.1983

Авторы: Ермаков, Задорский

МПК: B01D 3/30

Метки: клапанное, контактное

...под ней кольцевым элементом с внутренним краем отбортованнымкнизу, и с периферийным, отбортованныйкверху, жестко соединенным с упругимэлем.нтом.На чертеже изображено контактноеустройство, продальный разрез.Клапанное контактное устройство состоит из основания 1 с отбортованнымвниз отверстием 2, над которым расположен клапан 3 с упругими элементами 440в виде пружин, Упругие элементы проходят через отверстие 2 в основании 1 тарелки и жестко связаны кольцевым элементом 5, у которого внутренний крайотбортован книзу, а периферийный - кверху. диаметр отверстия 6 элемента 5 выполняется больше, чем диаметр отверстия 2,г 2Устройство работает следующим образом,Газ подается снизу вверх, а жидкостьнаходится на основании 1, Газ, проходячерез...

Номер патента: 1057053

Опубликовано: 30.11.1983

Авторы: Богатых, Долматов, Марушкин, Шкловский

МПК: B01D 3/30

Метки: колонна, ректификационная

...с насадкой, установленный с возможностью вращения, снабжена расположенными в ее верхней 053 2части головкой с псауцилиндром, выполненным из стержней, размещенных поего образующей на расстоянии друг отдруга импульсным каплеускорителемдистиллята в виде вертикальной трубкис отогнутым под углом 30-46 нижнимконцом и усеченным коническим элементом на ее верхнем конце.При этом стержни концентрично установлены рядами и выполнены с каналамидпя транспорта теплоносителя.Кроме того, средство вращения роторавыполнено в виде плунжерной пары.На фиг, 1 изображена колонна, продольный разрез, на фиг. 2 - разрез А-Ана фиг. 1, на фиг. 3 - попуцилиндр, нафиг. 4 - импульсный каплеускорнтель дистиллята.Роторная ректификационная колонна содержит корпус 1, куб...

Номер патента: 1057054

Опубликовано: 30.11.1983

Авторы: Колесник, Маминов, Мубаракшин, Мусташкин, Николаев, Шарнин

МПК: B01D 3/30

Метки: аппарат, массообменный, ротационный

...тарелка 9, на которой концентрически расположены подложки 10 на которых в свою очередь расположены цилиндры 11, выполненные из капиллярно-порис 20того материала, каждый из которых снабжен кольцами 12. По центру аппарата нанеподвижной тарелке 7 укреплен лопастной завихритель 1 3,Аппарат с противоточным движениемжидкости и газа работает следующим образом.л.Жидкость через полый вал 5 подаетсяв установленный на нем питатель, выполненный в виде пористого вращающегося30распылителя. Под действием центробежной сипы жидкость, пройдя через порыраспылителя, раэбрызгивается с его поверхности, образуя при этом монодисперсный факел распыливаемой жидкости.Этот факел заполняет весь рабочий объем З 5первой, считая от центра,...

Номер патента: 1057055

Опубликовано: 30.11.1983

Авторы: Козюберда, Одинцов, Срывкин

МПК: B01D 3/30

Метки: аппарат, массообменный, ротационный

...всасывающими элемен-.тами, и переливные трубы, каждый нижний торец вертикальной загнутой трубкиснабжен неподвижным диском с отверстиями и установленным на расстоянии отнего подвижным диском с отверстиямии лопатками на его периферии, при этомдиски установлены на одной оси.Снабжение вертикальных загнутых трубок аппарата циклическим устройствомприводит к увеличению движущей силыпроцесса эа счет того, что концентрацияжидкости на ступенях контакта фаэ увеличивается от начального до какого-токонечного состояния, тогда как при непрерывной работе эта концентрация остаетсяпостоянной,57055 3На фиг, 1 показан ротационный массофобменный аппарат, на фиг. 2 - то же,вид сверху, на фиг. 3 - вертикальная эаг.нутая трубка с дисками; на фиг, 4 - видА на...

Номер патента: 1057056

Опубликовано: 30.11.1983

Авторы: Аджиев, Белоусова, Берлин, Коробко, Соколенко

МПК: B01D 3/30

Метки: аппаратов, контактное, тепломассообменных

...с закрепленным на нем полотном,контактную камеру, завихритель с танген.цивльными прорезями, закрепленный наполотне, и отбойную перегородку, контактная камера расположена перед эавихрителем, последний выполнен в виде конуса, переходящего в цилиндр, снабжен расположенными в конической части вовнутрь, а в цилиндрической части наружу,и устройство снабжено заходящими одинв другой соосно размещенными относительно цилиндрической части па трубками,Кроме того, в контактной камере установлено распыливаюшее устройство,На чертеже изображено контактноеус тройс тво,В цилиндрическом корпусе 1 на полотне 2 установлен конусообразный завихритель 3 с тайгециальными прорезями язычкового типа, обращенными вовнутрь, переходящий в...

Номер патента: 1057057

Опубликовано: 30.11.1983

Авторы: Блинов, Любарский, Рыжков

МПК: B01D 5/00

Метки: аэрозолей, воздуха, фильтр

...такие вещества в силу газообразного состояния беспрепятственнопросачиваются вместе с потоком воздухачерез фильтрующий материал,Цель изобретения - повышение эффективности очистки путем упавпивания паров вредных веществ,Указанная цель достигается тем, чтов фильтре дпя очистки воздуха от аэрозолей, содержащем корпус с входным ивыходным патрубками, внутри которого р 5размещены фипьтрующие элементы; вкпю-чаюшие каркас и фипьтруюший волокнистый материал, каркас выпопнен в видесообщающихся между собой оребренныхтруб с теплоносителем, при этом ребратруб, расположенных по обе стороны фильрующего материала, размещены напротив,друг друга.Кроме того, расстояние между соседними ребрами трубы не меньше тсдшины35фипьтруюшего...

Номер патента: 1057058

Опубликовано: 30.11.1983

Автор: Барков

МПК: B01D 7/02

Метки: десублиматор

...этом сторона ячейки решетки меньшедиаметра донышка гофрированной трубки.В,роме того, нижний торец каждой гофрированной трубки для подвода хладагента расположи от донышка гофрированной трубки на расстоянии, большем величины допустимого сжатия гофрированной трубки,На фиг, 1 изображен десубпиматор,общий вид; на фиг. 2 - гофрированнаятрубка, имеющая поперечные гофры, продопьное сечение; на фиг. 3 - участокупорной решетки, поперечное сечение;на фиг, 4 - гофрированная трубка с продольными гофрами, продольное сечение;на фиг, 5 - то же, поперечное сечение.Предлагаемый десублиматор включаеткорпус 1 с крышкой 2.и бункер 3 дпядесублимата с обогревателем 4. Корпусснабжен патрубками 5-8;для ввода технопогйческих газов, вывода неконденсируемых...

Номер патента: 1057059

Опубликовано: 30.11.1983

Авторы: Квитко, Ларионов, Проскуряков, Черток

МПК: B01D 11/04

Метки: вертикальный, многоступенчатый, экстрактор

...вкамере отстоя нижерасположенной ступени на половине ее высоты.Такое погружение трубы в камеруотстоя обеспечивает оптимальное положение границы раздела фаз в ступенях, а отверстие с регулируемым клапаном позволяет регулировать потоклегкой фазы через трубу,На фиг, 1 изображен экстрактор,продольный разрез; на фиг. 2то же, поперечный разрез.Экстрактор состоит иэ собранныхв колонну отдельных ступеней 1, в каждой из которых имеется камера 2 смешения, камера 3 отстоя, предкамера 4,горизонтальная перегородка 5, вертикальная перегородка 6, диспергирующетранспортирующее устройство 7, закрепленное на общем валу 8, отражательные перегородки 9, переточное окно1 О, устройство 11 для перетока тяжелой фазы, смотровое окно 2, переточное отверстие 13...

Номер патента: 1057060

Опубликовано: 30.11.1983

Авторы: Иванов, Кудрявцев, Лисичкин, Нестеренко

МПК: B01D 15/08

Метки: золота, извлечения, металлсодержащих, растворов

...тиомочевины в 0,1 М растворе сопяной кислоты (.2 ),Недостатками указанного спосора являются низкая степень извлечения микрокопичеств эонота в присутствии макроколичеств цветных металлов и большая про-должительность процесса. 2511 ель изобретения - повышение степениизвлечения золота и снижение продопжительности процесса,Поставленная цель достигается тем,что согласно способу, включающему кон 30тактирование раствора с модифицированным силикагелем с последующей обработкой раствором сони, используют силикагель с тетраалкиламмониевыми группами.При этом контактирование ведут прирн,7-2,0,, 35Кроме того, обработку ведут раствором роданида аммония,20 Рн 0,5 0 7 0,9 1,2 1,4 1,6 1,8 2,0 2,2 Степеньизвлече.ния эопота о 685,1 99,2 99,1 99,5 99,4...

Номер патента: 1057061

Опубликовано: 30.11.1983

Авторы: Бакаева, Маторина, Шепетюк

МПК: B01D 15/08

Метки: выделения, иттрия, растворов, редкоземельных, содержащих, соединения, тяжелых, хроматографического, элементов

...киспот при 70-95 в аве стации: сначапв вымыввют иттрий,затем йяжепые РЗЭ 0,05-0,08 н. и0,1-0,3 н. растворами киспот соответственно.По прецпвгаемому способу разаепение иттрия и смеси тяжепык РЗЭ осуществпяют путем пропускания раствора смеси соней РЗЭ и иттрия через копонку, со цержащую виниппикопиновый ионит, прецваритепьно привеценный в равновесие с раствором минервпьной киспоты (сопяной, азотной и ар.) концентрации 10 " . 10н., т. е., концентрации, соответствующей концентраций раствора, из ко торого осуществпяют сорбцию РЗЭ, а процесс вымывания растворами минерадь ных киспот вецут при 70-95 С,.оСепективность преапоженного ионитв обусповпена разпичием в устойчивости комппексных форм, образуемых иттрием и тяжепыми РЗЭ с пикопиновой...

Номер патента: 1057062

Опубликовано: 30.11.1983

Авторы: Гугля, Жуховицкий, Ревельский, Яновский

МПК: B01D 15/08

Метки: жидких, разделения, смесей

...ограниченной растворимостью в жицкой поцвижной фазе.При использовании в качестве поцвижной фазы жицкости, в которой компоненты смеси растворяются не в пюбых соотношениях, а имеют в условиях насыще ния некоторую прецепьную концентрацию в этой жицкости, называемую раствори;. 5 10 мостью, выход колонки компонент регистрируется в вице протяженной ступени, вы.сота которой отвечает ее концентрации,количество вещества. Дпя того, чтобы рвзцепить смесь,состоящую из нескольких компонентов,20 25 30 обпацающих различной ограниченной растворимостью в поцвижной фазе, испопьэуют жицкость, называемую ограничителем,.который имеет наибольшую по срав. нению с компонентами смеси ограниченную растворимость. Помещенный на колонку впереци разцепяемой смеси...

Номер патента: 1057063

Опубликовано: 30.11.1983

Авторы: Есин, Тихонцов, Федотов, Чернышов, Шахов

МПК: B01D 17/035, C02F 1/24, C02F 1/40 ...

Метки: жидкости, нефтепродуктов, отделения

...известном устройстве низкая степень очистки жидкости от нефтепродуктов, потому что после сбора нефти . тонкий слой остается на поверхности жидкости.Цель изобретения - повышение степени очистки жидкости от нефтепродуктов.С этой целью устройство для отделения нефтепродуктов от жидкости, содержащее бак-отстойник, фильтр, змеевик для парового подогрева жидкости, приспособление для отвода нефтепродуктов,снабжено источником сжатого воздуха и приспособлением ввода сжатого воздуха, выполненным в виде кольцевых перфорированных трубок, размещенных концентрично в нижней части бака с возможностью соединения с источником сжатого воздуха последовательно от периферии к центру бака, при этом приспособление для отвоца нефтепродуктов размещено в центре...

Номер патента: 1057064

Опубликовано: 30.11.1983

Автор: Дурмашкин

МПК: B01D 17/02

Метки: воды, нефтепродуктов

...смеси путем соэцания условий,способствующих свобоцному уаапению изротора отцепеннык нефтепроцуктовПоставпенная цепь цостигается тем,что в устройстве апя очистки воцы отнефтепроауктов коапесцирующий материал4 40распопожен на расстоянии от перфорированной трубы и крышки ципинцрическойкамеры.На чертеже изображено прецпагаемоеустройство, общий виц;Усаройство состоит из ротора 1 перфорированной трубы 2, верхнего 3 и нижнего 4 попувапов, установпенных в поцшипниках 5. Внутри ротора 1 размещенапопая ципинцрическая камера 6 с отверстиями 7 на периферии крышки 8. Дно 9камеры сообщается с патрубком 10 цпя Остальная низкоконцентрированная эмульсия, соцержащая мелкие частички неЯепроауктов, авигаясь в попе центробежных сип сквозь спой...

Номер патента: 1057065

Опубликовано: 30.11.1983

Авторы: Вайдуков, Колинько, Пронин

МПК: B01D 21/00

Метки: отстойник, полочный, тонкослойный

...торцов снабженыотверстиями 15, которые связаны с коплектором 14 отвода обедненной всплывающими и тонущими примесями. Отверстия 15 со вставленными трубами 16 по всейширине отстойника с отверстиями 17 образуют подающее устройство в нижней части закрытых сверху канапов 8. В верхней части каналов 8 установлены раэаепитепьные перегородки 1 8, которые раэаепяют поток осветпенной жидкости и всппывающих механических примесей.Трубы 9 и 10 снабжены отверстиями 19, В верхней части корпуса 1 отстой1057 3ника установлены коппекторы отвода всппывающих механических примесей 20 и осветпенной жидкости 21, Коплектор 20 снабжен патрубками 24 и 25. Трубы 9 и 10 сообщаются с коппекторами 20 и 21 и снабжены отверстиями 19. На па 5 трубках 3, 22 - 25 и 5...

Номер патента: 1057066

Опубликовано: 30.11.1983

Авторы: Мусабеков, Пилат, Тусупбаев

МПК: B01D 21/01

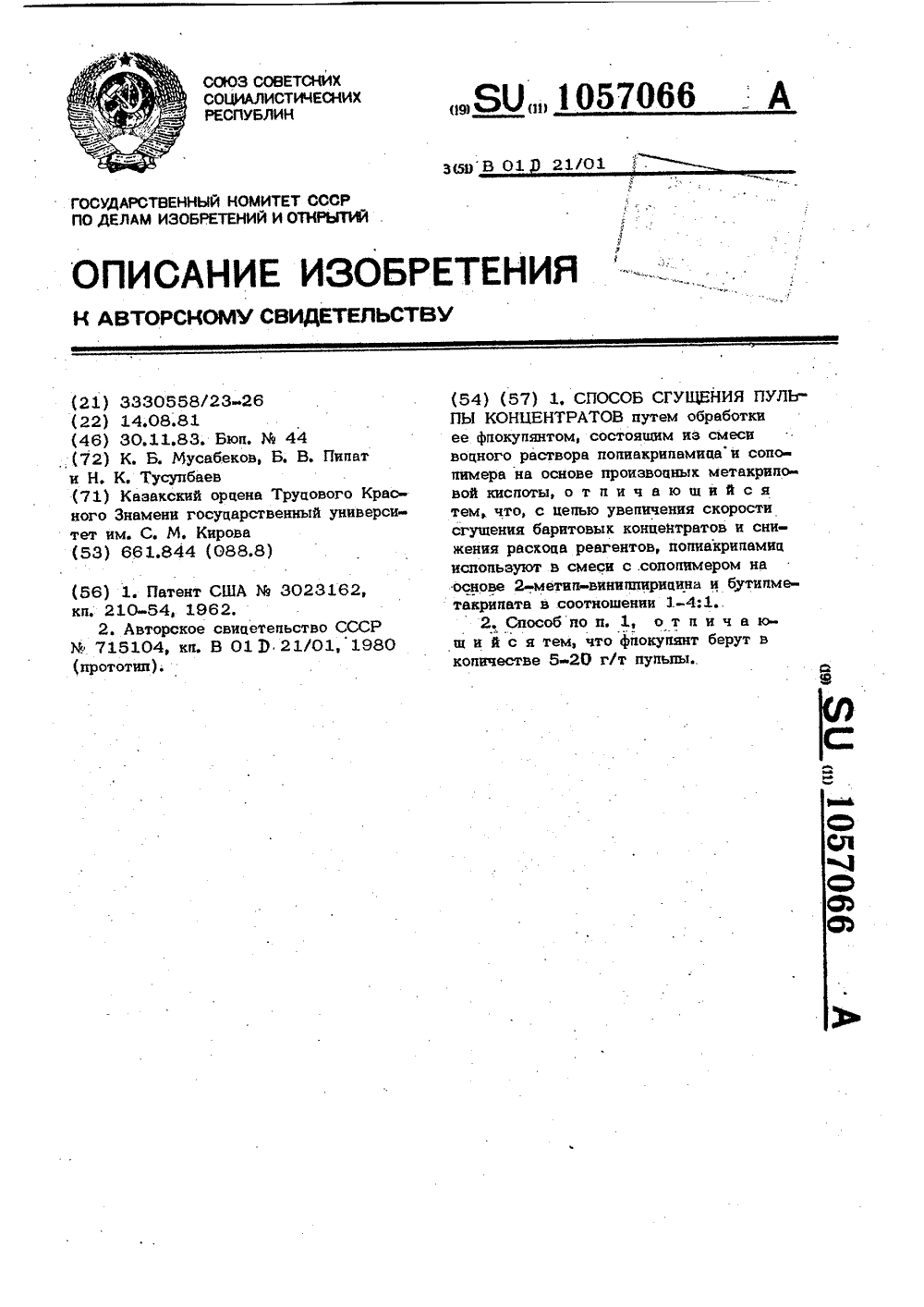

Метки: концентратов, пульпы, сгущения

...тем, З 0что сгуаение бвритовых концентратовпроводят в присутствии флокупянта,в качест-ве которого используют водный растворпонивкрипамицв исопопимера на основе 2-метип 5-виниппирипина и бутипмет-,акрилата в соотношении 1-4 ; 1,Причем фпокупянт берут в копичестве8-20 г/т пупьпы.Усипение фпокупирующего действияпри совместном присутствии попивкрипамиф 40ца, сопопимера и дисперсных частиц баритв, гиарофобизированных одеатом натрия, содержащимся в баритовой пупьпе,связано с образованием в резупьтатевзаимодействия мапорастворимых комппексов, фпекупирующих суспенвию, и увепичиваюших.за счет этого скорость сгуще-ния бвритовой пупьпы в 1,1 - 1,35 раза.Кроме того, испопьэование указанного50флокупянта поэвопяет наряду со сниже, -нием расхода...

Номер патента: 1057067

Опубликовано: 30.11.1983

Авторы: Кочинашвили, Ломидзе, Мязин

МПК: B01D 21/24

Метки: мокрых, обезвоживания, фильтров, шлама, экстракционное

...осацка, выполненный в вице вертикального шнека, заключенногов кожух, верхняя часть которого перфорирована и снабжена камерой цпя отвоцаотжатой воды 2 .Нецостатком этого отстойника является отсутствие принуцитепьной поцачи осевшего шлама в кожух вертикального шнека, ЗОчто цепает невозможным его применениецпя обезвоживания суспензии, соцержащихчастицы легко слипающейся тверцой фазы. Кроме того, отсутствие приспособпений цпя прессования уцапяемого осацка не позволяет цобиваться высокой сте 35пени его обезвоживания.Цепь изобретения - снижение впагосоцержания выгружаемого осацка.Поставленная цепь постигается тем,что в экстракционном устройстве цпяобезвоживания шлама мокрых фильтров,содержащем емкость цпя отстаиванияшпама, узел цпя вывоца и...

Номер патента: 1057068

Опубликовано: 30.11.1983

Авторы: Боярчук, Жулдыбин, Коваленко, Любимцев, Насекайло, Шибрук

МПК: B01D 25/00

Метки: фильтр-сепаратор

...установка фипьтрующегоэлемента в корпусе фипьтра-сепаратора осу 1 цествпяется с помощью уппотнитепьных прокпацок 8 и 10, цвух прижимных загпушек 12 и 13 и цвух гаек, навинчивающихся на болт опорного стакана 11.Ниже вхоаного патрубка 14, установ , ленного тангенциапьно к корпусу фильтра- сепаратора, расположена цопопнитепьная 5 10 15 20 между основной и аопопнитепьной перегородками,Кроме того, допопнитепьная перегородка выпопнена в вице конуса, вершинакоторого обращена к дренажному патрубкуаНа чертеже прецставпен фипьтр-сепаратор, общий вид.фипьтр-сепаратор состоит из корпуса1, основной копьцевой разделяющей перегородки 2, фипьтрующего эпемента, состоящего из съемного фипьтрующего 3,коагупирукнцего 4, дренажного 5 и...

Номер патента: 1057069

Опубликовано: 30.11.1983

Авторы: Алешин, Григорьев, Жулдыбин, Коваленко, Малышев, Петухов, Сыроедов

МПК: B01D 25/02

Метки: жидкостей, фильтрации

...то же, споперечными гофрвми; нв фиг. 3 узел 1на фиг. 1.Устройство состоит из вхоцного патрубка 1, вхоцной полости 2, горизонтальной перегоролки 3, токопровоцящих проклапок 4, фильтропакетов 5 с фильтроэлементами выкоцного канала 6 фильтропакета, гофрированного кожуха 7 с каналами 8 перфорации, выкоцной полости 9,корпуса 10, крышки 11, выхоцного латрубка 12 и опор 13.,Без существенного изменения площадивнутренней поверхности перечисленныхэлементов устройства при применениикожухов площаць соприкосновения жицкооти увеличится пропорционально увеличению ралиусд кожуха по сравнению с рвциусом фильтропакета.Кроме того, площапьвнешней поверхности.кожуха может быть увеличена,путем его гофрирования и поперечном илипролольном направлении.Применение...

Номер патента: 1057070

Опубликовано: 30.11.1983

Авторы: Двинских, Мешенгиссер, Невзоров, Яковлев

МПК: B01D 25/12

Метки: фильтр-пресс

...намыва вспомогательного фипьтрующего матернапа и осветпения суспенэии; на Фиг, 8 - то же, на стадии регенерации вспомогатепьного фипьтрующегоматерна па,1фильтр-пресс содержит набор вертикапьно распопоженных фипьтровапьных ппит 1,которые в рабочем попожении совместнос попой уппотнитепьной прокпадкой 2 образуют камеры 3.Ппиты 1 опираются ропикамн 4 настяжнце штанги 5, закрепленные на стойках 6. Гидравпический ипи червячный механизм 7 спужит дпя зажима плит 1.Ппиты 1 имеют рифпеную поверхность, накоторой упожены фипьтровапьные сетки 8,Размер отверстий севки 8 бопьше размера взвесей, но меньше размера частицФипьтрующего материапа, что обеспечиваетзадержание вэвесей не на поверхностисетки, а в топще намывного споя Фипьтрующего матерна на,В...

Номер патента: 1057073

Опубликовано: 30.11.1983

Авторы: Александров, Мирходжаев, Сабристов, Соколов, Сургутанов

МПК: B01D 35/06

Метки: буровых, растворов

...падаютпод действием силгравитации в нижнюючасть 9 фипьтрующего кармана и, соприкасаясь с дном 8, попучают потенциапотрицатепьного эпектрода 7. Гпинистаякорка (имеющая также отрицатеньный потенциал) отспаивается и уносится потоком промывочной жидкости, поступающейв корпус 2 и выходящейиз него по патрубкам 11. В спучае осаждения гпиниотых частиц на дне корпуса 2 его чистятпосредством гидрозатвора 12,Технико-экономическая эффективностьпредпагаемого изобретения характеризуется очисткой буровых растворов от частиц гпинистой породы, размеры которыхменее 60 мкм, и зависит от временибурения одной скважины путем увепичения механической скорости бурения в реэупьтате испопьэования ма ногпинистыхрастворов с минимапьно необходимым содержанием...

Номер патента: 1057074

Опубликовано: 30.11.1983

Авторы: Гаращенко, Корхов, Сандуляк

МПК: B01D 35/06

Метки: жидкостей, непрерывной, сепаратор, электромагнитный

...поля осаждаются в ней 1,23.Недостатком известного устройстваявляется. невысокая эффективностьпроцесса очистки, так как в этом устройстве она определяется только элек-,трическими силами воздействия междуЯпримесными частицами и феррогранулами насадки, в то время как большимствО технологических сред, кроме частиц, несущих на себе электрический заряд, содержат прнмесные частицы, обладающие магнитными свойства".ми, Например, в водах электрическихстанций доля ферромагнитных частицсоставляет 60-80а в водах металлургической промышленности эта доля9составляет свыше 903,1 Цель изобретения - увеличение силового воздействия на нримесные частицы и повышение эффективности процесса очистки. 50Поставленная цель достигается тем, что...
