B01D — Разделение

Номер патента: 1130363

Опубликовано: 23.12.1984

Авторы: Владецкий, Хапаев

МПК: B01D 17/02

Метки: воды

...патрубками и горизонтально установленную в корпусе перегородку с закрепленными в ней пучками волокон, снабжено дополнительной перегородкой., установленной над перегородкой с пучками волокон, патрубками, соединяющими перегородки и расположенными между пучками волокон, дополнительным отводящим патрубком, присоединенным к боковой поверхности корпуса между перегородками, при этом волокна в пучках переплетены и выполнены из олеофильного материала.На фиг, 1 представлено устройство, продольный разрез; на фиг. 2 - узел 1 на фиг.;Устройство состоит из корпуса 1 с патрубками 2 и 3 соответственно для подвода загрязненного потока и отвода очищенногованной перегородкой 8. Механические примеси отфильтровывают в части фильтроэлемента обжатой кольцевой...

Номер патента: 1130364

Опубликовано: 23.12.1984

Авторы: Каспарьянц, Соколов, Шабашев

МПК: B01D 17/04

Метки: деэмульсатор

...конуса с желобами, тарелки в виде конуса, расположеннье вершинами вверх соосно с перегородками, снабжен втулками в виде усеченного конуса и пластинами, расположенными на нижней поверхности каждой тарелки, установленными радиально, при этом нижние кромки пластин расположены по образующим обратной конической поверхности с основанием совпадающим с основанием тарелки, причем втулки примыкают к пластинам меньшим основанием. 15 20 25 30 35 40 45 На фиг, 1 изображен деэмульсатор с вырывами: на фиг. 2сечение А - А на фиг. 1; на фиг. 3 - сечение В - Б на фиг. 1.Деэмульсатор включает вертикальный корпус 1 со штуцерами 2 и 3 соответственно ввода нефти и промывной воды, штуцерами 4 и 5 соответственно вывода нефти и воды, внутри которого соосно...

Номер патента: 1130365

Опубликовано: 23.12.1984

Авторы: Булычев, Михалков, Шейкин

МПК: B01D 19/00

Метки: газа, жидкости, отделения

...вводным патрубком 2, выходные патрубки 3 и 4 для газа и жидкости соответственно, пустотелый вал 5, в нижней части закрытый и имеющий привод 6 вращения вала. Вал 5 имеет выход в патрубок 3, закреплен в верхнем 7 и нижнем 8 подшип О никах, снабжен лопастями 9 ротора, закрепленными на нем на уровне вводного патрубка 2. При этом он имеет верхние 10 и нижние 11 сетчатые лопасти, насадки 12 над отверстиями 13, расположенными в верхней части в диаметральнои плоскости вала с45 наклоном, противоположным направлению вращения вала.Устройство работает следующим образом. Газонефтяная смесь поступает в емкость 1 по тангенциальному патрубку 2 и ударяется в лопасти 9 ротора, приводя во вращение пустотелый вал 5. Сетчатые лопасти 11, вращаясь в...

Номер патента: 1130366

Опубликовано: 23.12.1984

Авторы: Кожушко, Пазюра

МПК: B01D 21/00

Метки: горизонтальный, отстойник

...труб 2 для распределения сырой воды по площади камеры 1, отбойную перегород;у 3 для направления потока воды, тонкослойные элементы 4 для осветления 45 воды, дополнительный трубопровод 5 отбора осветленной воды, соединенный с рассредоточенной системой 6 отбора осветленной воды, клапанный шламоотводящий трубопровод 7, донные клапаны 8 с электроприводами, установленные в начале отстойной камеры на 1/3 ее длины с интервалом в два раза меньшим, чем на оставшейся 2/3 длины, вертикальную перегородку 9, сборный карман 10 осветленной воды, трубопровод 11 для отвода осветленной воды, трубопровод 55 12 подачи сырой воды, приемную камеру 13, трубопровод 14 опорожнения камеры хлопьеобразования, коридор 15 отвода взвешенного осадка,...

Номер патента: 1130367

Опубликовано: 23.12.1984

Авторы: Абрамович, Борисов, Завьялов, Чарторижский

МПК: B01D 21/24

Метки: многоярусный, сгуститель

...устройство дает возможность установки промежуточных поддерживающих опор, чем значительно сокрашается расход материалов на поддерживающие конструкции всех верхних чанов и кровли, а 1Изобретение относится к технологии обогащения руды в цветной металлургии, может быть использовано в угольной и химической промышленности и предназначается для сгущения больших масс пульпы при значительных объемах аппаратов.Наиболее близким к изобретению по технической сущности и достигаемому результату является многоярусный сгуститель, содержащий цилиндрические чаны с коническими днищами, гребковый механизм с цент ральным приводом, установленный на кажтакже возможность в зависимости от количества и состава пульпы периодического отключения...

Номер патента: 1130368

Опубликовано: 23.12.1984

Авторы: Бельмач, Ильчак, Кирилов, Рябов

МПК: B01D 21/24

Метки: отстойник

...концентрациях из-за забивания осадком днища.Цель изобретения - повышение надежности отстойника в работе и стабилизация плотности отводимого осадка.Поставленная цель достигается тем, что отстойник, содержащий корпус с коническим днищем, пакет наклонных перегородок и узел отвода осадка, снабжен взаимодействующими между собой шарнирно закрепленной в коническом днище наклонной пластиной, упругим элементом и регулятором расхода, при этом узел отвода осадка снабжен приводом, соединенным с регулятором расхода.Целесообразно пластину расположить под утлом, равным углу наклона перегородок.На чертеже изображен предлагаемый отстой ник разрез.Отстойник содержит корпус 1 с пакетом наклонных перегородок 2, коническое днище 3, патрубок 4 подачи...

Номер патента: 1130369

Опубликовано: 23.12.1984

Авторы: Валентик, Мазуров

МПК: B01D 27/06

Метки: фильтрующий, элемент

...парой пластин с подводящими35окнамн.На Фиг.1 изображен фильтрующийэлемент в сборе; на фиг,2 - то же,вид сверху; на фиг.3 - развернутыйучасток фильрующих пластин в видегофрированной ленты.Фильтрующий элемент содержит двеметаллические крышки 1, между которыми установлен фильтрующнй пакет 2пластин 3, выполненный в виде гофри 45рованной ленты, Фильтрующие пластины3 выполнены квадратными или прямо 69 2угольными и изготовлены из лентыФильтрующего материала. Фильтрующийпакет содержит стяжные металлическиеполосы 4 и уплотнительные кольца 5.Каждая фильтрующая пластина 3 имеетцентральное отводное отверстие 6 илибо два подводящих окна 7 с впускными прорезами 8 и диаметрально проти",воположным расположением, либо дведренажные прорези 9, сообщенные...

Номер патента: 1130371

Опубликовано: 23.12.1984

Авторы: Ващук, Лившиц

МПК: B01D 35/02

Метки: жидкостей, фильтр

...под углом к его продольной оси последовательно размещенные секции грубой и тонкой очистки 25с концентрично установленными в гильзах перфорированными фильтрующимиэлементами, у которых диаметр отверстий перфорации фильтрующего элемента грубой очистки больше диаметраотверстий перфорации фильтрующегоэлемента тонкой очистки, устройствввода с эжектором и устройство выводафильтруемой жидкости 23,1 Недостатком известного фильтра является небольшой ресурс работы фильтрующих элементов, что снижает срок службы фильтра в целом.Цель изобретения - увеличение срока службы фи-ьтра.Указанная цель достигается тем, что фильтр для очистки жидкостей, содержащий корпус, установленные нод углом к его продольной оси последовательно размещенные...

Номер патента: 1130372

Опубликовано: 23.12.1984

Автор: Леонов

МПК: B01D 35/06

Метки: газов, жидкостей, мелкодисперсных, солнышко, частиц

...в устройствечастицами,Цель изобретения - повышение эффективности улавливания мелкодисперсныхчастиц из диэлектрических жидкостейи газов,Поставленная цель достигается тем, что устройство для очистки жидкостей и газов от мелкодисперсных частиц, содержащее коаксиально расположенные цилиндрический осадительныйи центральный электроды, подводящий и отводящий патрубки, снабжено радиальными диэлектрическими перегородками, контактирующими с центральным электродом и выполненными в виде клиньев, боковые поверхности которых расположены в плоскостях, проходящих через ось симметрии электродов и диэлек-. трическими кольцами примыкающими к внутренней поверхности осаднтель- . ного электрода и образующими с диэлектрическими перегородками накопители для...

Номер патента: 1130373

Опубликовано: 23.12.1984

Авторы: Иванов, Иванова, Малкин, Смирнов

МПК: B01D 35/06

Метки: жидкостей, механических, примесей, фильтр

...Б известном Фильтре ультразвуковое воздействие используется в.основном лишь для улучшения Фильтрующих свойств Фильтрующего элемента, Концентричная установка соленоида и сердечника, а также размещение в пространстве межцу ними электролитической ячейки дают возможность подвергнуть электролитической и магнитной обработке весьэлектродов, выполненных в виде обечаек 9 и установленных один в другой концентрично с зазором, Кроме того, корпус 1 снабжен патрубком Ю выпуска газа с редукционным клапаном 11. Для подачи жидкости предназначен пат" рубок 12, а для выпуска - патрубок 13.Фильтр работает следующим образом, Очищаейую жидкость через патрубок 12 подают в корпус . Одновременно подают ток на соленоид 7 и на обечайки 9 электродов. Сердечник 8...

Номер патента: 1130374

Опубликовано: 23.12.1984

Автор: Шелахаев

МПК: B01D 35/14

Метки: варианты, его, напорный, фильтр

...клапан устройства для защиты фильтрующего элемента от разрушения при его загрязнении жестко закреплен на другом торце фильтрующего элемента с возможностью взаимодействия с полым цилиндром, а фильтрующий элемент выполнен в виде пакета из полых дисковых элементов,На фиг,1 изображен нагорный фильтр, продольный разрез (первый вариант); на фиг.2 - то же, второй вариант. Согласно первому варианту (фиг,1) фильтр содержит корпус 1, в котором установлен фильтрующий элемент 2, выполненный в виде пакета полых дисковых элементов 3, полученных методом порошковой металлургии, Фильтрующий элемент одним торцом со сто45 3 1130роны патрубка 4 отвода очищеннойжидкости жестко закреплен в корпусе 1,Со стороны патрубка 5 подводаочищаемой жидкости в корпусе 1...

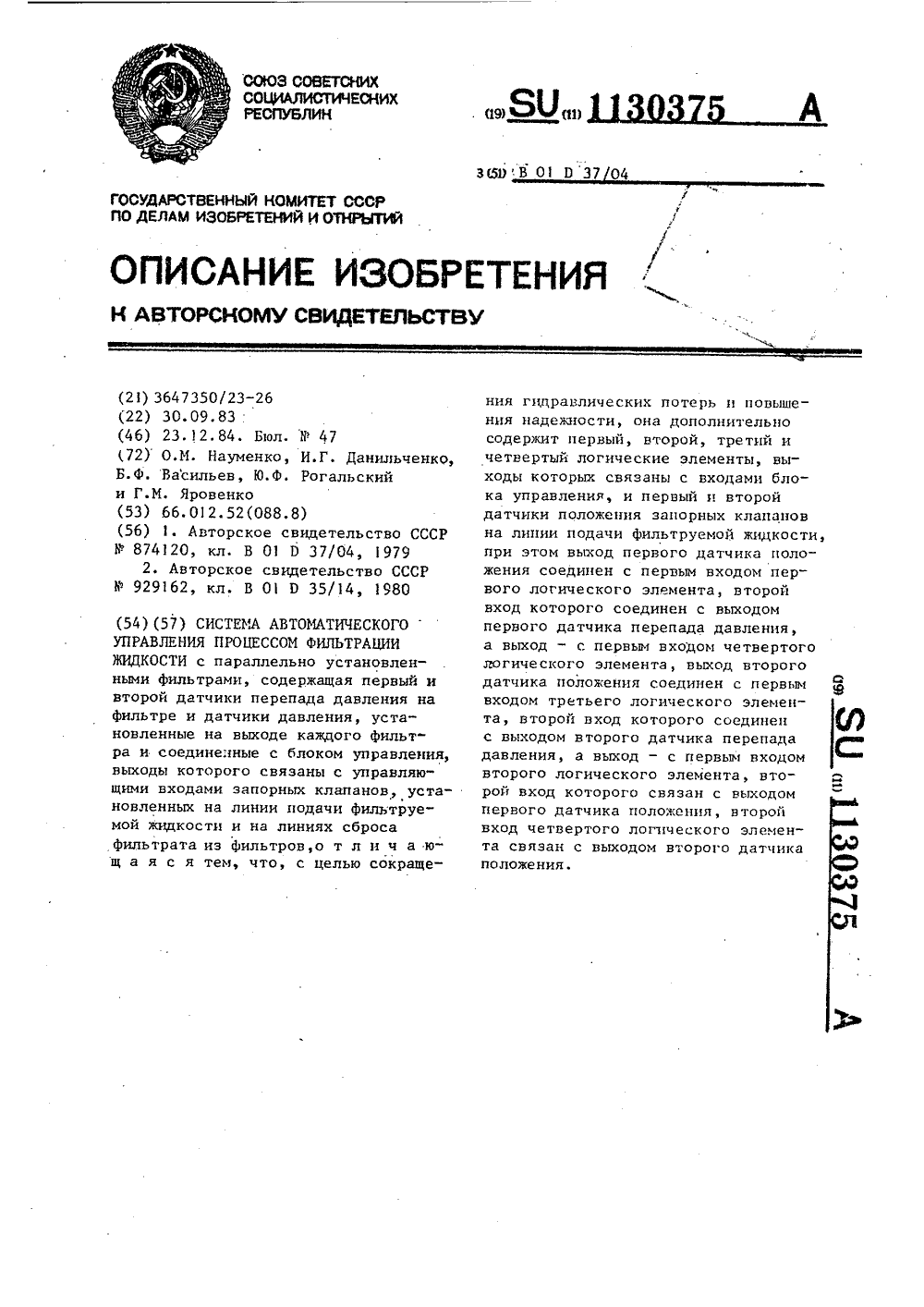

Номер патента: 1130375

Опубликовано: 23.12.1984

Авторы: Васильев, Данильченко, Науменко, Рогальский, Яровенко

МПК: B01D 37/04

Метки: жидкости, процессом, фильтрации

...управления процессом фильтрации жидкости с ЗОпараллельно установленными фильтрами,содержащая первый и второй датчикиперепада давления на фильтре и датчики давления, установленные на выходе каждого фильтра и соединенные сблоком управления, вЫходы которогосвязаны с управляющими входами за.-.порных клапанов, установленных налинии подачи фильтруемой.жидкости илиниях сброса .фильтрата из фильтров,дополнительно содержит первый, второй, 40 третий и четвертый логические элементы, выходы которых связаны с входами блока управления, и первый ивторой датчики положения залорныхклапанов на линии подачи фильтруе мой жидкости, при этом выход первого датчика положения соединен с первым входом первого логического элемента, второй вход которого соединен с...

Номер патента: 1130376

Опубликовано: 23.12.1984

Авторы: Гашпоренко, Демуш, Додик, Коломойский, Назаров, Теверовский, Хобот, Чубенко, Яценко

МПК: B01D 45/06

Метки: пылеотделитель, центробежный

...устройства является нежелательность его использования для очистки аэрозолей, содержащих частицы с большой парусностью, вследствие того, что скорость газового потока на выходе больше, чем на входе, в несколько раз, в результате чего возникающие крупномасштабные пульсации несущей среды увлекают за собой легкие крупные частицы.Цель изобретения - повышение эфФективности очистки газов, содержащих частицы с большой парусностью.Поставленная цель достигаетсятем, что центробежный пылеотделитель, содержащий корпус, выполненный в виде изогнутого газохода прямоугольного уменьшающегося по ходу газа сечения, снабженного установленными внутри вдоль его внешней стенки плоскими.рассекателями, входной и выходные патрубки, снабжен стабилизатором...

Номер патента: 1130377

Опубликовано: 23.12.1984

Авторы: Гайдуков, Матвеев, Романов, Тюрин

МПК: B01D 45/12

Метки: газа, процессом

...связаны с выходами датчиковдавления, а выходы - с запорными ор"ганами, установленными на входе вихревой трубы, первом и втором дополнительных трубопроводах и дренажномклапане.На чертеже изображена предлагаемая система управления процессом очистки газа.Система содержит емкость 1 высо кого давления дренажная полостькоторой через трубопровод 2 и запорный орган 3 связана с входом в сопловую часть охлажцаемой вихревойтрубы 4. Непосредственно на выходевихревой трубы 4 установлен центробежный сеператор 5 с патрубком б слива и клапаном 7, Выход сепаратора 5через трубопровод 8 соединен с входомв эжектор 9, а через трубопровод 10и запорный орган 11 - с входе 1 реснвера 2. В свою очередь вьжод реси"вера 12 через трубопровод 3,...

Номер патента: 1130378

Опубликовано: 23.12.1984

Автор: Галицкий

МПК: B01D 45/12

Метки: вихревой, воздухоочиститель, прямоточный

...на 78 2направляющей с возможностью продоль ного перемещения.На чертеже изображено предлагаемое устройство, продольный разрез.Прямоточный вихревой воздухоочиститель содержит корпус 1 с установленным на его входе лопаточным завихрителем 2, В корпусе 1 по его оси установлен фильтрующий элемент 3 и имеются пачрубок 4 для отвода очищенного газа из полости Фильтрующего элемента 3 и патрубок 5 для отвода из кольцевого канала между стенками корпуса и фильтрующего элемента отдельных примесей, На выходе из фильтрующего элемента в корпусе распо. ложеносопло 6. Вдоль оси сопла и Фильтрующего элемента установлена направляющая 7 и на ней - подвижная шайба 8, закрывающая в исходном положении устье сопла,Для регенерации фильтрующего элемента...

Номер патента: 1130379

Опубликовано: 23.12.1984

Авторы: Каверин, Матвеев, Мовчан, Романов, Тюрин

МПК: B01D 45/12

Метки: газов

...на фиг.2 - узел1 на фиг,.Устройство содержит регенеративный теплообменник 1 с горячей и холоцной полостями. Вход (штуцер) 2 в горячую полость связан с источником газа, содержащим токсичные примеси не показан ), а выход 3 - с входом (штуцером ) 4 в вихревую трубу 5. Горячий конец вихревой трубы 5 снабжен кожухом б, через полость 7 которого прокачивается охладитель, например вода. На выходе холодного потока. охлаждаемой вихревой трубы установлен вихревой сепаратор 8, выход которого через дроссельную шайбу ( регу ятор расхода) 9 заведен на вход 10 холодной полости теплообменника 1. На выходе устройства размещен конденсатор 11, который содержит три замкнутые осесимметричные камеры (полости) - осевую 12, внутреннюю 13 и внешнююз ЗОЗ...

Номер патента: 1130380

Опубликовано: 23.12.1984

Авторы: Григорьев, Рощин

МПК: B01D 46/00

Метки: газов, патрон, фильтровальный

...Фильтровального материала и сборку патрона 1.2 3.Недостатком известного способаявляется сложность изготовления исборки, так как мешок трудно надеватьна каркас сложной конфигурации,кроме того, снижаются прочностьустройства и надежность Фильтрации,Цель изобретения - повышение надежности процесса фильтрации и упрощение изготовления устройства,11 оставленная цель достигаетсятем, что в фильтровальном патронедля очистки газов, состоящем издвух снабженных фланцами и нижнимиопорными кольцами соосных прутковыхкаркасов, между которыми закрепленафильтровальная ткань, внутренний каркас выполнен коническим, а наружныйцилиндрическим, при этом диаметр3 1 1 ЗОопорного кольца внутреннего каркасаменьше диаметра окружности, описывающей внутреннюю...

Номер патента: 1130381

Опубликовано: 23.12.1984

Автор: Мамкин

МПК: B01D 47/06

Метки: очистное, турбулентное

...отводным каналом с оросительными устройствами.3 11303Устройство снабжено рассекателем,установленным во входном патрубке иразделяющем его на два канала, встречно примыкающих к контактной камерепо эвольвенте. 5На фиг. 1 изображено предлагаемоеочистное устройство, общий вид вразрезе; на фиг. 2 - сечение А-А нафиг. 1; на фиг. 3 - сечение Б-Б нафиг, 1; на фиг. 4 - устройство при Озамкнутой циркуляции жидкости, общийвид в разрезе; на фиг. 5 - сечениеВ-В на фиг. 4. Устройство с кольцевым регули руемым зазором содержит корпус -15 центробежный каплеуловитель 1 с входным 2 и выходным 3 патрубками. Внутри корпуса 1 расположена цилиндрическая контактная камера 4 с расширяющимся диффузором 5, в которой коаксиально размещена конусная...

Номер патента: 1130382

Опубликовано: 23.12.1984

Авторы: Абрамович, Коузов, Мамкин, Молочков, Семенов

МПК: B01D 47/10

Метки: мокрый, пылеуловитель

...этом нижняя часть каллеуловителя снабжена конусообразным патруб ком.На. фиг.1 изображен мокрый пыле- уловитель, общий вид; на фиг,2 - разрез А-А на фиг.1.Пылеуловитель содержит трубу Вен .35 .тури 1 над которой размещено закру чивающее устройство 2, в виде патрубка с перегородками 3, конусоидальными лопастями 4 и зонтом 5, формирующими два спиральных канала, по которым газ отводится в каплеуловитель 6, Отстойник 7 для сбора шлама выполнен так, что внутри него помещены труба Вентури 1 и нижняя часть капле- уловителя 6, к которой дополнительно 45 присоединен конусообразный патрубок 8.В конфузоре трубы Вентурипо ее оси размещено коническое кольцо 9, служащее для подвода орошающей 82 2 жидкости из отстойника 7 в центрпотока очищаемого...

Номер патента: 1130383

Опубликовано: 23.12.1984

Авторы: Бурдуков, Петин, Рубинов

МПК: B01D 51/08

Метки: газоочиститель

...2, входной патрубок 3, эвукогенератор 4, состоящий из двух расположенных одна напротив другой прямоуголь,ных камер 5, одна иэ которых соедииена с входным патрубком,причем камеры имеют общую верхнюю стенку 6.Напротив звукогенератора на боковойповерхности камеры акустической коагуляции выполнено окно 7 для танген-.циального ввода в камеру очишаемогогаза и звуковых волн. Пространствомежду, камерами 5 и окном 7 ограничено от окружающей среды с четырех сторон пластинами 8.В конце газоочистителя по ходугаза расположен рефлектор 9 для образования стоячей звуковой волны, Между окноми рефлектором 9 на боковой поверхности камеры акустической коагуляции по всему периметрувыполнены щели 10 отсоса взвешенныхчастиц и изолированные одна от другой...

Номер патента: 1130384

Опубликовано: 23.12.1984

Авторы: Баранова, Волнухин, Гладкий, Говоров, Иванина

МПК: B01D 53/14

Метки: газов, кислых, компонентов

...трубопроводов. В предлагаечмом абсорбенте большую часть составляет глутарат и сукцинат натрия, Раст-, воримость глутаровой и янтарной кисЛот значительно выше, чем адипиновой, и составляет соответственно 63,9 и 5,8 мас.Х, поэтому образование сво-, бодных кислот в процессе абсорбции не сопровождается их выделением в твердую фазу, что позволяет использовать значительно более высокие концентрации.химически активных составляющих абсорбента. В результате увеличения концентрации карбоновокислых солей натрия до 15-20 мас.7 повышается емкость абсорбента, что дает повышение степени очистки на 2-77 по сравнению с известным способом.Адипиновая и другие дикарбоновые кислоты при контакте с газами, содержащими кислород, частично разлагают ся, что...

Номер патента: 1130385

Опубликовано: 23.12.1984

Авторы: Акимов, Алексеенко, Атрощенко, Белобаба, Караваев, Карпович, Лобойко, Моргунова, Попик, Роменский, Федоров

МПК: B01D 53/56, B01D 53/86, B01J 23/44 ...

Метки: азота, газов, окислов, отходящих

...), и прикомнатной температуре в течение 1015 мин ведут обработку катализатора,После обрас отки катализатор выгружают, провяливают при комнатной температуре в течение 8-10 ч, замеряютсодержание влаги и с содержаниемвлаги 20-24 мас,7 загружают в про"мышленный реактор на стадии очисткивыхлопных газов от окислов азота,т.е, увлажнение катализатора происходит за счет исключения стадиисушки и прокалки катализатора.П р и м е р 1. В аппарат емкостью100 мп загружают слой отработанногокатализатора, обработанного водой,опористостью 1240 А, влажностью20 мас.7 удельной поверхностью8,0 м /г в количестве 10 мл.2Через катализатор пропускаютгазовую смесь, содержащую,7.МО + И 02 0,25; 02 2,5 СН 4 1,4, собъемной скоростью 20000 ч прио550 С. Происходит...

Номер патента: 1130532

Опубликовано: 23.12.1984

Авторы: Алексеенко, Бакум, Головлев, Сафонов

МПК: B01D 9/04, C02F 1/22

Метки: воды, опреснения

...также сжимают до давления 680 кПа перед смешением. Затем отделяют гид 25 раты от рассола и промывают от поверх. ностной рассольной пленки. Рассол отделяют от гидратов, в результате чего его давление падает до 640 кПа, и разделяют на два потока, один рециркулируют во вторую ступень кристал лизации, а другой - в первую ступень кристаллизации. Промытые гидраты вследствие подвода низкопотенциального тепла, сначала изобарически нагревают до 300,4 К, а затем плавят 35 при этой же температуре в двухфазной области с образованием пресной воды, жидкого и газообразного агентов. Дав. ление плавления 605 кПа. Пресная вода отделяется вследствие разности 40 плотностейо= 1000 кг/мгО906 кг/м / от жидкого агента и фаразделяется на два потока: один...

Номер патента: 1130762

Опубликовано: 23.12.1984

Авторы: Петров, Рогожников, Трошева, Яковлева

МПК: B01D 11/04, C01G 37/02, G01N 25/14 ...

Метки: выделения, растворов, хрома

...антипирина и монохлоруксусной кислоты. В результате физико-химического анализа указанной двойной системы установлено, что на кривой растворимости имеется область гомогенных растворов примольном соотношении антипирин -монохлоруксусная кислота 1:3-4.Образовавшаяся жидкость ограниченнорастворима в воде, поэтому в тройной системе вода - антипирин -монохлоруксусная кислота имеетсяобласть расслаивания на две жидкиефазы. Нижняя фаза имеет высокиеконцентрации антипирина и монохлоруксусной кислоты, что создает благоприятные условия для экстракции в неехрома (Ш). Оптимальные количества антипирина и монохлоруксусйой кислоты,обеспечивающие объем нижней фазы,достаточный для практических целей( 2 мл), соответственно равны 0,01и 0,035 моль в 20 мл....

Номер патента: 1131459

Опубликовано: 23.12.1984

Автор: Руд

МПК: B01D 33/06

Метки: вакуум-фильтр

...7 и занимает положение, в котором остающийся после фильтрования осадок сдувается. Конструкция патрубка 7 и насадка 9 для сжатого воздуха или пара такова, что в совокупностиони образуют струйный насос сжатоговоздуха или пара, а сдувание осадкапроизводится посредством продуваниясжатого воздуха или пара черезнасадок 9 в течение короткого промежутка времени,Испытания показывают, что патрубок7 выполнен в виде трубы Вентури и,как один из вариантов, должен иметьвнутренний диаметр 45 мм и насадок9 должен иметь внутренний диаметр20 мм, давление воздуха в насадкедолжно быть 2,2 бар, а вакуум ввакуумной камере 3 мм вод.ст. Расстояние А между торцом патрубка инасадком должно быть в пределах0-10 мм, а отверстия смещены относительно друг друга на...

Номер патента: 1131460

Опубликовано: 23.12.1984

Авторы: Дональд, Эмир

МПК: B01D 53/14

Метки: газа, поглотительный, раствор, сероводорода

...льдом.После выпар.вания полученного раствора получают 28,7 ч. четырехнатриевых Я,Я-дикарбоксиметкпантрахинон,6/2,7-дисульфонамидов черногоцвета; т.нл. 253 С (с разложением).П р и м е р 7. 4 ч. формальдегид"бисульфита натрия и 1,2 ч. гидроксида натрия в 20 ч. воды обрабатывают 5,.6 чантрахинон,7-дисульфонамида, как описано в примере 1.После выпаривания полученного раствора получают 6,5 ч. натриевой солиЯ,Я -дисульфонметилантрахинон,7-дисульфонамида темно-коричневогоцвета, т.пл. вьппе 250 С.Элементный состав,Ж: С 16,3;Н 2,3; Я 3,6, Б 19,5" ,Яа 14,4;Сй ( 0,1 и Б 04, 14,0. П р и м е р 8, 3,7 ч формальдегидбисульфита натрия и 1,1 ч. гидроксида натрия в 20 ч. воды обрабатывают 5 ч. антрахинон,5-дисульфонамида, как описано в примере 1, После...

Номер патента: 748941

Опубликовано: 23.12.1984

Авторы: Василенко, Свитка

МПК: B01D 3/32

Метки: жидкости, пленки, пространственной

...среды, обеспечить доступк устройству для получения пленки,(открыть люки или крышку аппарата)и установить необходимую высоту кольцевой щелидля выхода жидкости.Этоповлечет за собой остановку процесса на определенное время, Следствиемостановки является потеря получаемого продукта, что наносит большойзкономический ущерб,Таким образом, существенным недостатком известного устройства являет - ся то, что в нем невозможно дистанционно"управлять параметрами пространственной жидкостной пленки. Цель изобретения - стабилизация оптимальных параметров пленки путем дистанционного изменения высоты кольцевой щели.Сущнрсть изобретения заключается в том, что корпус снабжен сильфоном, который одним торцом жестко прикреп748941 вным патрубком 5 и...

Номер патента: 650262

Опубликовано: 23.12.1984

Авторы: Бочкарев, Иозефсон, Маминов, Хуснутдинов

МПК: B01D 11/04

Метки: центробежный, экстрактор

...достигается тем, что в известном центробежном экстракторе, содержащем корпус, внутри которого размещен ротор, разделенный сплошнымиперегородками, снабженными диспергирующими устройствами, состоящими изсопла и диффузора, выполненных в виде конических элементов, установленных по отношению друг к другу с зазором для перемещения одной из фазиз объема аппарата в полость диффузо-,ра, каждое сопло и диффузор выполнены в виде двух конических элементов,коаксиально расположенных один .отно 40сительно другого, одноименные основания которых направлены в противополож.ные стороны.3На чертеже -представлен РотоР пред лагаемого экстрактора, Разрез. Роторэкстрактора состоит из корпуса 1,разделенного сплошными коническими62 2перегородками 2 на...

Номер патента: 1131524

Опубликовано: 30.12.1984

Авторы: Волошин, Гусев-Донской, Кузнецов, Янов

МПК: B01D 9/02

Метки: аппарат, веществ, кристаллизации, методом, органических

...и днищем, вертикальные трубки, закрепленные в верхней и нижней трубных решетках, патрубок ввода очищаемого вещества и патрубок вывода продуктов очистки, патрубки ввода и вывода теплообменной среды, нижняя трубная решетка снабжена камерой для сбора продуктов, к которой присоединен патрубок вывода продуктов с сальниковым уплотнением в днище корпуса, кроме того, в нижней трубной решетке выполнены отверстия для прохода теплообменной среды, а патрубок ввода теплообменной среды расположен под нижней трубной решеткой.Отверстия в трубной решетке могут быть выполнены либо в виде щелей, или образованы за счет выполнения пазов на боковой поверхности решетки.Камера под нижней трубной решеткой должна быть выполнена такой, чтобы расстояние от...

Номер патента: 1131525

Опубликовано: 30.12.1984

Авторы: Каспарьянц, Соколов, Шабашев

МПК: B01D 17/04

Метки: деэмульсатор

...ко над кромкой тарелки, в пределах каждой зоны между перегородками. Кроме того, желоба, установленные на перегородках, создают условия для концентрации нефтегрязи, что ведет к локальному заиливанию отстойного объема деэмульсатора и повышению коррозионного износа элементов конструкции.Цель изобретения - повышение производительности аппарата и качества подготавливаемой нефти.Поставленная цель достигается тем, что в деэмульсаторе, включающем вертикальный корпус с входными и выходными щтуцерами, внутри которого размещены перегородки в виде обратного усеченного конуса с желобами и конические тарелки, расположенные вершиной вверх соосно перегородкам, каждая коническая перегородка снабжена патрубком с прорезями в его верхней части,...
