B01D — Разделение

Номер патента: 1238780

Опубликовано: 23.06.1986

Авторы: Анцута, Гайжаускас, Китрис, Лубис

МПК: B01D 53/56, B01D 53/76, C01B 21/20 ...

Метки: азота, газов, дымовых, оксидов

...часть 3 трубчатой печи риформинга, реакционные трубы 4, потолочные горелки 5, зонды 6, тоннель ные горелки 7 и тоннели 8 отвода дымовых газов.П р и м е р 1. Танковый газ в .количестве 500 мм/ч с концентрацией аммиака 2,0 об.% и продувочный газ в количестве 5000 мм /ч с концентрацией аммиака 1,0 об.% смешивают с природным газом. Полученный топливный газ в количестве 30000 мм /ч с концентрацией аммиака 0,2 об.% сжига-ют в потолочных горелках трубчатой печи. Данные, полученные в температурных зонах трубчатой печи, приведены в табл. 1.Концентрация оксидов азота в об щем потоке дымовых газов составляет 75,0 мг/мзП р и м е р 2. Продувочный газ в количестве 5000 нм /ч с концентрацией аммиака 1,0 об.% смешивают с 25000 нм /ч природного газа и...

Номер патента: 1239100

Опубликовано: 23.06.1986

Авторы: Брык, Иванов, Яковенко

МПК: B01D 35/06, C02F 1/28, C02F 1/40 ...

Метки: воды

...35 мг/л нефтепродуктов и О мг/л дисперсных маг нитных примесей, по патрубку 5 подают в межполюсное пространство 2 10 15 20 50 55 25 30 :15 40 45 зону Фильтрования. Очищенную воду отводят по патрубку 6, Концентрациянефтепродуктов в очищенной воде составляет 0,6 мг/л, а дисперсных магнитных примесей не содержится.После завершения фильтроцикла магнитное поле отключают и фильтрующуюзагрузку отправляют на регенерацию,а фильтрующий слой создают заново,Зависимость качества воды от условий проведения ее очистки от содер.жащихся в ней нефтепродуктов и дисперсных магнитных примесей представлена в табл,1,Как следует из данных табл.1, предлагаемый интервал концентраций оксида железа в адсорбенте (30-35) обеспечивает наиболее полное удаление...

Номер патента: 1239578

Опубликовано: 23.06.1986

Авторы: Беклемишев, Фурсов

МПК: B01D 57/02, G01N 27/26

Метки: полиионов, разделения, электрофоретического

...начало движения макромолекул с 35 разной электрофоретической подвижностью в разделяющей среде - неодновременное, а отличается на некото. - рое значение времени лТ в длительности импульса. Параболическая 40 форма позволяет максимально удалить точки на оси времени при минимальном изменении напряжения по оси напряжения, Иаксимальная крутизна задне- . го Фронта обеспечивает устранение 45 обратного эффекта, так как последовательное торможение макромолекул и, следовательно, сохранение ЬТ зависит от крутизны заднего фронта. Прикуполообразном импульсеТ = 0 иэффект отсутствует. При одной и той же длительности импульса для максимального эффекта разделения необходимо добиться минимально возможного пикового напряжения, при максимально возможном...

Номер патента: 1240343

Опубликовано: 23.06.1986

Автор: Тьерри

МПК: B01D 53/48, B01D 53/86, B01J 21/06 ...

Метки: газов, катализатор, отходящих, промышленных, серусодержащих

...2 ч при 25о ф460 С. Катализатор имеет следующие свойства: удельная поверхность (ЯВЕ) = 267 мг" , атомное отношение Сц + 3 г О 15, СцТ э э. =,400.Состав полученного катализатора, мас.7.: Са 804 15,0, Сц 3,2, Ъг 0,081; ТО + 810 - остальное.П ри м е р 14.Подложку двуокись 35 кремния - двуокись титана, используемую в примере 10, пропитывают раствором парамолибдата аммония высушиовают одну ночь при 110 С, затем прокаливают 2 ч при 430 С. Катализатор 40 имеет следующие свойства; удельная йоверхность (ЯВЕ) = 370 мфг 1 ф атом"Моное отношение -т в -. = 0 06,81+Тд фСостав полученного катализатора, 45 мас.Ж: Са 804 15,0, Мо 3,2, Т 10+ 810- остальное.П р и м е р 15. Катализатор по предыдущему примеру снова пропитывают раствором хромовой кислоты,...

Номер патента: 777924

Опубликовано: 30.06.1986

Авторы: Гальцов, Головатый, Кузенков, Лурье, Мошкин, Нам, Петрова, Пирумов, Соболева, Табачников

МПК: B01D 47/02

Метки: пылеуловитель

...включает корпус 1с входным 2 и выходным 3 патрубкамн,внутри которого расположены перегородки 4 с каплеотбойником 5 и разделяющая рабочее пространство корпусана отсеки А и Б, соответственно запыленного и обеспыленного воздухаперегородка 6, расположенная в воде,а также каплеуловитель 7.В нижней части корпуса размещенспускной патрубок 8 для удаленияшлама, переливной патрубок 9 с гидро-затвором 10 и передвижной планкой11 и патрубок 12 с датчиком 13 уровня,воды, патрубок 14 для.подачи чистой воды. Патрубок 9 установлен науровне перелива воды из отсека обеспыленного воздуха, а патрубок 12,установленный в отсеке запыленноговоздуха, соединен с атмосферой.Пылеуловитель работает следующимобразом,Под действием разрежения, создаваемого...

Номер патента: 1240427

Опубликовано: 30.06.1986

Авторы: Деркач, Никулина, Образцов

МПК: B01D 1/06

Метки: аппарат, выпарной, электродный

...изолирующими втулками. Шпильки одновременно явля- ются токоподводамиЭлектроподключеиие полок последовательное. На верхнюю полку 2 установлен только нижВ ний электрод 3. Электроды образуют блоки заходящих гребенок"из пластин синусоидальной формы. Каждая пластина на донном электроде 3 имеет отверстия 4 для перетока жидкости, Отверс)тия 4 расположены поочередно у края властии в местах пересечения пластины продольной осью симметрии синусоиды. Каждая полка 2 снабжена переливной трубкой Ь для перетока жидкости с полки на полку. Трубка 5 имеет ряд отверстий 6 по периметру сечения на уровне верхнего уреза жидкости на. полке 2. Отверстия 6 предназначены для равномерного перетока жидкости :с полки на полку.Корпус 1 аппарата содержит...

Номер патента: 1240428

Опубликовано: 30.06.1986

Авторы: Грошев, Землянкин, Маркиш

МПК: B01D 3/28

Метки: аппарат, тепломассообменный

...элементовимеет длину несколько большую чем соседние контактные элементы и снабже-на разбрыэгивающими насадками 5. Доля каналов, снабженных насадками,составляет 25 и ЗЗ,ЗЕ при расположении каналов по вершинам равностороннего треугольника и 50 Х - при коридорном расположении, Корпус аппарата 1 имеет сборник-сепаратор 6, который снабжен штуцерами 7 и 8 дляотвода газа и жидкости. Над верхнейконтактной ступенью расположена форсунка 9. В качестве оросителя использована механическая форсунка или .устройство для пленочного орошенияконтактных труб,Аппарат работает следующим образом. Жидкость на орошение подается через штуцер 10, распределяется поисходному торцу насадочного блокафорсункой 9 или пленочным распреде лительным устройством и в виде...

Номер патента: 1240429

Опубликовано: 30.06.1986

Авторы: Башаров, Мамлеев, Хусаинов

МПК: B01D 17/032

Метки: водонефтяной, разделения, эмульсии

...состоит из емкости 1 с входным 2 и выходным 3 патрубками, желоба 4 с отводной трубой 5, верх-. няя часть которой размещена в желобе . 4 и выполнена с отверстиями 6, поплавка 7, прикрепленного к верхней части отводной трубы 5, отводящего .трубопровода 8, одним концом закрепленного к днищу емкости 1 и соединен-. ного со штуцером 9 отвода, нефти. Отводная труба 5 снабжена ограничителем движения 10, кольцевым уплотне-нием 11 и сальником 12 и телескопически соединена с отводящим трубопроводом 8.Устройство работает следуюпрщ образом. 40429 3В рабочем положении поплавок 7находится на границе раздела нефть -воздух, что обеспечивает поступлениев сборныйжелоб 4 верхних, наиболее5 обезвоженных слоев нефти. Нефть изполости сборного желоба 4 через...

Номер патента: 1240430

Опубликовано: 30.06.1986

Авторы: Каган, Латыпов, Неупокоев

МПК: B01D 17/06, C10G 33/02

Метки: электродегидратор

...Составитель Т. ЛедневаТехред Л.Олейник Корректор Г. Решетник Редактор Н. Горват Тираж 663 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 3425/3 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для обезвоживания нефтяных и друФ 1 11 гих эмульсий типа вода .в масле в электрическом поле и может применяться для обезвоживания нефти на про" мыслах и нефтехимических заводах.Целью изобретения является повышение эффективности процесса разрушения эмульсии за счет обеспечения рециркуляции жидкости в отстойной полости. На чертеже изображен предлагаемыйэлектродегидратор,. разрез.Электродегидратор содержит корпус...

Номер патента: 1240431

Опубликовано: 30.06.1986

Авторы: Блянкман, Будека, Матусевич

МПК: B01D 19/02

Метки: пены, разрушения

...и их разрушение. В результате. контакта пара с последующими участками нагревательного элемента происходит повышение температуры и разложение органических веществ на последних по ходу движения пены участках нагревателя. Очищенный от органических примесей пар отводится для ути- лизации.Способ осуществляют следующим образом.В испарителе с момента образования пены включают нагреватель на первой ступени и регулируют его нагрев до температуры 200-300 С, прио которой происходит разрушение пены. Температуру последних по ходу движения потока пены участков нагревателяо устанавливают равную 350-600 С, при 0431 2которой происходит разрушение наиболее стойкого органического вещества,присутствующего в паре или пене, Очищенный от органического...

Номер патента: 1240435

Опубликовано: 30.06.1986

Авторы: Доманский, Пронин, Туровский

МПК: B01D 45/14

Метки: аппарат, вспененной, жидкости, парогаза, разделения

...искусствен.ных латексов,Целью изобретения является повышение степени очистки парогаза отвспененной жидкости.На фиг. 1 изображен аппарат, продольный разрез; на фиг. 2 - сечениеА-А на фиг. 1; ма фиг. 3 - сечениеБ-Б на фиг, 1., Аппарат для разделения парогазаот вспененной жидкости состоит изкорпуса 1 с соосно расположеннымидиспергационной"камерой 2 и внутренним"цилиндром 3, Корпус 1 снабженконусной верхней крышкой 4, входнымпатрубком 5, выходным патрубком 6для выхода жидкости и выходным патрубком 7 для выхода парогаза, По осикорпуса 1 установлен вертикальныйвал 8, закрепленный в подшипниках9 и 10. На валу 10 в диспергационной камере 2 смонтированы наклонные,лопасти 11, а на внутреннем цилиндре 3 смонтированы неподвижные лопасти 12. На...

Номер патента: 1240436

Опубликовано: 30.06.1986

Авторы: Ким, Ровенский, Ситницкий, Яковенко

МПК: B01D 46/02

Метки: газов, рукавный, фильтр

...входнымипатрубками 5 - 7 с клапанами 8 - 10соответственно. Коллектор очищенного.газа 1 1 подключен к секциям 1 - 3фильтра, патрубками 12 - 14 с клапанами 15 - 17 соответственно. Дополнительный газопровод-коллектор .18оборудован ответвлениями 19 - 21с клапанами 22 - 24, которые соединяют его с патрубками 5 - 7 эапыпенного газа, а также имеют ответвле,ния 25 - 27 с клапанами 28 - 30, соединяющие газопровод 18 с патрубками 12 - 14 очищенного газа.Фильтр работает следующим образом,В исходном состоянии клапаны 8, 917, 24, 28 и 29 открыты, остальныеклапаны закрыты. Запыленный газ подается в секции 1 и 2, очищается.путем фильтрования .и через патрубки25 и 26 поступает в коллектор 18,,240436 2откуда через ответвление 21 направляется далее в...

Номер патента: 1240437

Опубликовано: 30.06.1986

Авторы: Руденко, Рябчикова, Старушко, Чумарный

МПК: B01D 47/10

Метки: пылеуловитель

...40образом.Газ поступает в корпус 1 пылеуловителя через входной патрубок 4. Поддействием. напора газового потока уро 3. Пылеуловитель по пп. 1 и 2, о т л и ч а ю щ и й с я тем, что внутренний диаметр нижней чаши больше диаметра входного патрубка и мень ше диаметра кольцевой щели. 2вень жидкости внутри усеченного конуса 7 нижней чаши и цилиндра 9 снижается, а снаружи усеченного конуса б нижней чаши между ним и корпусом 1 поднимается. При этом необходимо, чтобы высота цилиндра 9 была больше суммы высот уровней, равных максимальному столбу жидкости, вытеснен-. ной газовым потоком ниже первоначального уровня, и максимальному столбу поднявшейся жидкости выше первоначаль. ного уровня, т.е. сопротивление, создаваемое цилиндром 9, должно...

Номер патента: 1240438

Опубликовано: 30.06.1986

Авторы: Василенко, Свитка

МПК: B01D 53/18

Метки: абсорбер, насадкой, подвижной

...стержни 11 с пластинами 12, закрепленными на свободном конце стержня. Один конец каждого стержня 11 жестко прикреплен к полотну тарелок 2 и 3, а другой свободный от закрепления конец стерж;ня с пластиной 12 размещен в слое подвижной насадки 8. Абсорбер установлен на опоре 13 и сна 6 жен патрубками: 14 - для входа загрязненного газа, 15 - для выхода очищенного газа, 16 - для входа свежей орошающей.жидкости, 17 - для выхода орошающей жидкости, стекающей с верхней тарелки 3, 18 - для входа рециркулирующей жидкости, 19 - для выхода рециркулирующей жидкостиАбсорбер с подвижной насадкой работает следующим образом. 2Газ с примесями капролактама подается в абсорбер через патрубок 14 и, последовательно проходя черезмассообменные тарелки 2 и...

Номер патента: 1146852

Опубликовано: 07.07.1986

Авторы: Карамышев, Каштанов, Крюков, Репин, Сыртланов, Телепанова, Толстов, Юсупов

МПК: B01D 19/00

Метки: сепарационная

...и не могут всплыть, т.е. процесс разделения смеси происходитнеполно, тем самым значительноуменьшая производительность установки,Целью изобретения является повышение эффективности процесса сепарации вязких и пенящихся нефтей приизменяющемся уровне жидкости в сепараторе.коаксиально расположенным по отношению к нему дополнительным патрубком с ограничительными кольцами,установленным с возможностью вертикального перемещения, а тарелка прикреплена к дополнительному патрубкуи жестко соединена с отражателем,В предлагаемой установке плавающийкозырек-отражатель с жестко соединенной тарелкой всегда будет находиться только на границе раздела,т.е, будет или подниматься, или опускаться вместе с уровнем жидкостив сепараторе. В данной...

Номер патента: 1242191

Опубликовано: 07.07.1986

Авторы: Саверченко, Щетинин

МПК: B01D 1/22, C02F 1/04

Метки: воды, испаритель, многоступенчатый, морской, опреснения, пленочный

...многоступенчатогопленочного испарителя над трубами 3первой ступени 1 расположена питательная камера 13. В нижней частиаппарата установлен сборник 14 рассола, внутри которого помещена перфорированная решетка 15,3Трубчатые оросители 10 греющихтруб 9 подключены своими верхнимиконцами к питательной камере 13, аих нижние концы укреплены в решетке 15. 4Для подвода к испарителю исходнойморской воды, греющего пара и выходаиз него вторичного пара, рассола,конденсата греющего пара и дистиллята предусмотрены соответствующие патрубки и обвязывающие трубопроводы,Многоступенчатый пленочный испаритель для опреснения морской водыработает следующим образом.Морская вода, подлежащая опреснению, подается первоначально в питательную камеру 13, из которой...

Номер патента: 1242192

Опубликовано: 07.07.1986

Авторы: Бондаренко, Капитонов

МПК: B01D 3/12

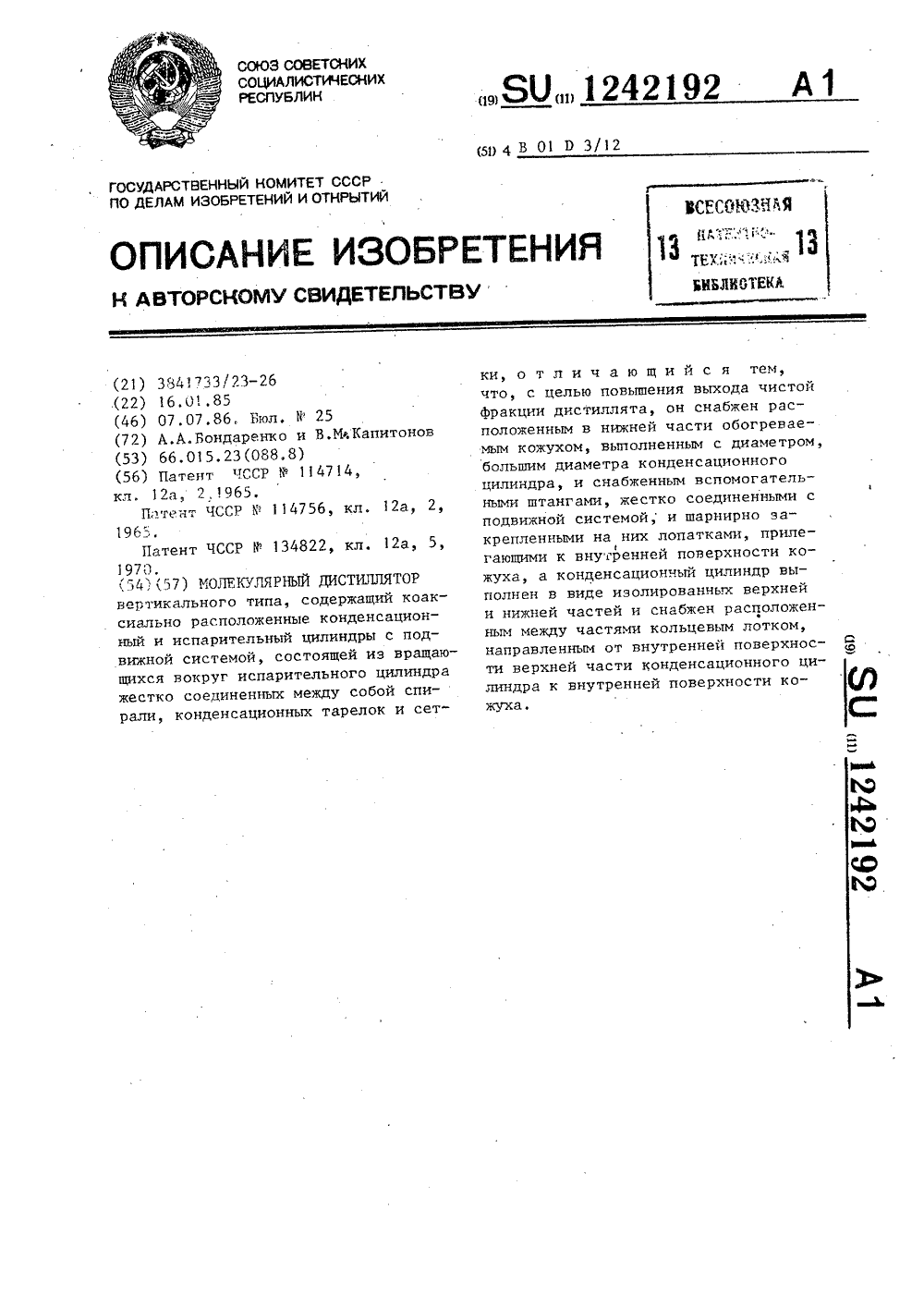

Метки: дистиллятор, молекулярный

...части конденсационного цилиндра к внутренней поверхности кожуха для подачи промежуточной фракции дистиллята на внутреннюю испарительную поверхность обогреваемогокожуха 13, а конденсатором в этой зо-не служит наружная поверхность нижней части 2 конденсационного цилиндра еДно аппарата оборудовано карманами 19 - 22 для сбора фракций дистиллята и кубового остатка и патрубками23 - 25 для отвода этих продуктов всборники. Карман 26 в верхней частиаппарата служит для сбора первой,чистой, фракции дистиллята, котораячерез патрубок 27 и трубку 28 отводится к патрубку 23, В верхней частиаппарат снабжен патрубком 29 длявакуума, а механизм зубчатой передачи с трубками 6 и 12 и выходным валом 1 О размещены под крышкой 30,Дистиллятор...

Номер патента: 1242193

Опубликовано: 07.07.1986

Авторы: Азбель, Горбунова, Григорьев, Дорохов, Кроковный

МПК: B01D 3/30

Метки: аппарат, проведения, процессов, тепломассообменных

...котором выполнено осевое выходноеотверстие. В канале 17 помещен охладитель 19 в виде змеевика.Аппарат работает следующим образом.Через патрубок 2 газ тангенциально входит в корпус аппарата, в пространство, ограниченное решеткой 11 ивихревой камерой. Конический эавихритель 6 и внутренняя цилиндрическаястенка нижнего стакана 14 образуюткольцевой канал 15 переменного сечения, сужающийся кверху, что создает. условия для равномерной подачи газав завихритель. Условием равномерности подачи газа в завихритель является уменьшение площади поперечногосечения подводящего канала (канал переменного сечения) пропорциональноуменьшению по высоте завихрителя 2193расхода газа,так как гаэ подаетсяснизу, Направление тангенциальногопатрубка 2 подачи газа...

Номер патента: 1242194

Опубликовано: 07.07.1986

Авторы: Бондарева, Веревкин, Матвеева

МПК: B01D 11/04

Метки: избирательного, извлечения, кадмия

...использовано в гидрометаллургии для извлечения кадмия иэ кислых растворов, а также в аналитической химии для избирательного извлечения кадмия при определении примесей в кад. мии высокой частоты инструментальными методами.Цель изобретения - повышение из бирательности и степени извлечения кадмия.П р и и е р 1, Из водного раствора кадмия в хлорной кислоте, мече ного радиоизотопом - СЙ, прово дят экстракцию равным объемом неразбавленного диокстилсульфида в зависимости от концентрации кислоты и йодид-ионов, Полученные данные (см. табл. 1) показывают, что для коли 2 О чественного извлечения кадмия ( ъ 95%) необходимо поддерживать кислотность 5-8 моль/л при равновесной концентрации йодид-ионов 0,005-0,05 моль/л. При концентрации 25 94...

Номер патента: 1242195

Опубликовано: 07.07.1986

Авторы: Тарабуткин, Ходоров

МПК: B01D 15/04

Метки: адсорбер, колонный, противоточный

...системой рычагов 15 с . пневмоцилиндром 16, В верхней частибункера 9 находится штуцер 1l для подключения к вакуумной системе (не показана). В верхней расширенной части колонны расположено приспособление для отвода очищенной жидкости,выполненное в виде кольцевого наружного желоба 18 со штуцером 9. Внижней части колонны находится распределительное устройство, выполненное в виде перфорированного конуса20 для подвода очищаемого растворачерез штуцер 21. Через штуцер 22 иэаппарата удаляется отработанный адсорбент. В первый период жидкая фаза подается в нижнюю часть колонны через штуцер 21, непрерывно проходит снизу вверх через ряд последовательно расположенных секций 1 колонны, псевдоожижая слой адсорбента, находящийсяна тарелках 2, к...

Номер патента: 1242196

Опубликовано: 07.07.1986

Авторы: Бурганов, Гайнутдинов, Егерев, Зинкичев

МПК: B01D 17/02

Метки: жидкостей, плотности, разделения, различной

...1 с распределителем ввода, выполненным в виДе горизонтальной трубы 2. Перфорация выполнена внижней части горизонтальной трубы 2на участке трубы, расположенном нижегоризонтальной плоскости, проходящейчерез ось трубы на угол 45 , Параллельно горизонтальной трубе 1 со сто.роны перфорации установлена наклон"ная пластина 3, нижняя кромка которой расположена выше перфорации, приэтом пластина 3 установлена с зазором к стенке емкости 1 и горизонтальной трубе 2.Емкость 1 снабжена патрубками вывода легкой жидкости 4, вывода тяжелой жидкости 5 и вывода шлама 6.Устройство работает следующим образом.Смесь жидкостей различной плотности, например водонефтяная эмульсия,поступает в технологическую емкостьчерез горизонтальную трубу 2, расположенную выше...

Номер патента: 1242197

Опубликовано: 07.07.1986

Авторы: Адельшин, Маминов, Мутин

МПК: B01D 17/022, C02F 1/40

Метки: вод, нефтесодержащих

...мм.Результаты очистки нефтесодержащейводы в лабораторных условиях пс известному и предлагаемому способамприведены в таблице.Применение предлагаемого способа позволяет повысить степень очистки нефтесодержащих сточных вод нанефтепромыслах или же на 10-157 по -высить производительность очистныхсооружений, благодаря чему можноповысить степень использования объе 1 1Изобретение относится к областиочистки нефтесодержащих вод, например сточных, и может быть использовано во всех отраслях народного хозяйства, сточные воды которых загрязнены нефтью и нефтепродуктами, например в нефтяной промьппленностидля очистки нефтепромысловьгс сточных вод.Цель изобретения - повышение эфФективности очистки нефтесодержащнхвод,Сущность предлагаемого...

Номер патента: 1242198

Опубликовано: 07.07.1986

Авторы: Бобылев, Жилкин

МПК: B01D 17/028, C02F 1/40

Метки: взвесей, вод, производственных, сточных

...перегородок 6 на объемы. При этом число перегородок выбирается таким образом, чтобы расстояние между ними было не больше ширины .корпуса 1 устройства, Затем горизонтальный поток сточной воды, сформированный посредством соосных отверстий 7 перегородок б подводящего 2 и отводящего 4 трубопроводов, а также скоростным напором воды, выходящий из отверстий 7 направляется к отводящему трубопроводу 4. 2198 2Интенсивное перемешивание движущейся в, потоке водьг, с неподвижнойводой, находящейся в объемах выше иниже последнего, исключается из-за 5различной их плотности вызываемойраэличньгми температурами, а такжесолевым и иловым насыщением а именно: производственные сточные водыимеют температуру 30-40 С. Примерноотакую же температуру имеет и...

Номер патента: 1242199

Опубликовано: 07.07.1986

Авторы: Агафонов, Красильников, Редин

МПК: B01D 19/02

Метки: пеногашения

...Корректор М.Демчик Заказ 3640/10 Тираж 663 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1 2Изобретение относится к механическому оборудованию для ведения технологических процессов в микробиологической, медицинской, химической идругих смежных отраслях промышленности, сопровождающихся обильным образованием пены, а точнее к механическим устройствам для непрерывного разрушения пены в аппаратах.Цель изобретения - повышение производительности разрушения стойкихпен при одновременном повышении надежности работы устройства.На чертеже изображено устройство,продольный разрез,Устройство для...

Номер патента: 1242200

Опубликовано: 07.07.1986

Авторы: Дрогин, Коваленко, Коварский, Харитонов

МПК: B01D 21/02, C02F 1/00

Метки: гальванических, металлов, нанесения, покрытий, после, улавливания

...устройства.Устройство состоит из корпуса 1с наклонным днищем 2, обеспечивающим сползание осадка к выпускномупатрубку 3, Внутри устройство разделено наклонной перегородкой 4 с перфорированной нижней частью 5, не доходящей до наклонного днища 2 и образующей с ним щель 6. Степень перфорации нижней части 5 перегородки4 лежит в пределах 0,3 - 0,35, Вприемной камере 7 расположен распределительный трубопровод 8 с соплами 9 и поддерживающая решетка 10для иэделий. Камера 11 тонкослойного отстаивания образована наклонными пластинами 12. Число пластин выбирается в зависимости от производительности устройства. Зона накопления осадка 13 отделена от рабочейзоны тонкослойного отстаивания 11полочным блоком 14. Причем отношениерасстояния между...

Номер патента: 1242201

Опубликовано: 07.07.1986

Авторы: Комаровский, Митин, Урецкий

МПК: B01D 21/00, C02F 1/52

Метки: жидкости, осветления

...нейтрализацию известковым молоком, содержащую нзвешенные частицы различных гидроокисей металлов (Сп, Ре, Сг, Еп) широкого диапазона крупности, подают в корпус устройствачерез распределительную,систему 2 выполненную в виде трубыс отростками, в каждом из которыхимеется отверстие и установлен болт,регулирующий его величину. Далее сточная вода поступает в прямоточный модуль 3, верхняя часть которого заполнена Крупнозернистой плавающей загрузкой 4 из вспененного полистирола.Проходя через загрузку 4, сточная вода равномерно распределяется по площади сечения межполочного пространства модуля 3, начинается процесс хлопьеобразонания взвешенных частиц,Пройдя загрузку 4,. сточная вода сподготовленной для осаждения взнесьюпопадает в незаполненное...

Номер патента: 1242202

Опубликовано: 07.07.1986

Авторы: Ищенко, Сычев

МПК: B01D 21/02, B01D 29/46

Метки: фильтр-отстойник

...Техред И.Ходанич Корректор В. БутягаПодписное аз 3640/10 Тираж 66 ВНИИПИ Государственно по делам изобретен 113035, Москва, Ж, Ромитета С и открытий ская наб д. 4 Производственно-полиграфическое предприятие, Г. Ужгород, ул. Проектная12422. Изобретение относится к очистке жидкостей и может быть использовано в двигателях внутреннего сгорания для очистки топлива методом отстоя.Цель изобретения - повышение эффективности очистки топлива.На фиг. 1 изображен фильтр-отстойник, общий вид; на фиг. 2 - сечение А-А на фиг. 1фильтр-отстойник состоит из корпу и са 1 с подводяшими 2 и отводящими 3 штуцерами, стакана 4 со сливным штуцером 5 и пробкой 6, центральной трубки 7 с распределительными отверстиями 8 и пакета кольцевых пластин 9 та...

Номер патента: 1242203

Опубликовано: 07.07.1986

Авторы: Лазовский, Новиков

МПК: B01D 21/08

Метки: воды

...осадка в пространстве между корпусом 1 и камерой 3 хлопьеобразования образует зону взвешенного осадка,Вода, в которой остались наиболеемелкие хлопья проходя через зонувзвешенного осадка, образованнуюхорошо сформировавшимися крупнымихлопьями, доочищается.Осветленную воду собирают кольцевым желобом 9 и по трубопроводу 10отводят на фильтрование. Исходную воду,в введенными в нее необходимыми реагентами подают в нижнюю часть устройства по трубопроводу 5. Благодаря эжектируемой системе, образованной раструбом 4 и трубопроводом 5, в смеситель 2 вместе с исходной водой поступает и часть уже образовавшегося осадка. Из смесителя 2 исходная вода, смещенная с необходюыми реагентами и частью уже образовавшегося осадка, поступает в 55 камеру 3...

Номер патента: 1242204

Опубликовано: 07.07.1986

Авторы: Агафонов, Болдырев, Давыдов, Купреев, Куц, Попов, Тутова

МПК: B01D 21/08, C02F 1/52

Метки: коагуляции

...вала. перемешивающего устройства14, снабженного электродвигателем 15.Для слива сконцентрированного продукта служит штуцер 1 б в днище емкости 1, а для постадийного слива (декантации) осветленной жидкости - шту 1цера 17 в боковой стенке емкостй 1.Устройство для коагуляции работает следующим образом.При подаче через распределитель 2внутрь емкости 1 обрабатываемой жидкости и через распределитель 3 раствора коагулянта потоки направляютсясоответственно выпускными соплами би 7 по касательной на внутреннюю поверхность боковой стенки емкости 1и перемещаются по ней вниз по винтовым траекториям. Так как, угол Мнаклона выпускного сопла 6 к образующей емкости 1 больше угла ф наклона ЗО выпускного сопла 7, то поток обрабатываемой жидкости движется по...

Номер патента: 1242205

Опубликовано: 07.07.1986

Авторы: Василенко, Юрков

МПК: B01D 21/24

Метки: водосборная, отстойника

...на фиг. 1.Водосборная система отстойника содержит вертикальную водосливную стенку 1, выполненную с прямоугольными окнами 2 для вывода осветленной жидкости, перегородку 3, установленную перед водосливной стенкой 1 с возможностью вертикального перемещения и выполненную с прямоугольной перфорацией 4 с возрастающей снизу вверх степенью перфорации, направляющие козырьки 5, прикрепленные к нижней кромке отверстий перфорации 4 с возможностью изменения угла наклона с помощью регулировочного механизма 6, подъемное устройство 7, сборную камеру 8, отводящий осветленную воду трубопровод 9, трубопровод 10 для опорожнения сборной камеры,Устройство работает следующим образом.Поток осветленной воды перемещается в отстойнике горизонтально и подходит к...
