B01D — Разделение

Номер патента: 1068140

Опубликовано: 23.01.1984

Авторы: Абрамова, Галлямов, Карамышев, Крюков, Репин

МПК: B01D 19/00

Метки: сепарационная

...ее путем разгрузки по водяной Фазе емкости.Поставленная цель достигаетсятем, что сепарационная установкаснабжена дополнительным трубопроводом, соединенным с трубопроводомдля отбора свободной воды из успокоительного участка, и клапанами,установленными на трубопроводах.С целью определения наличия неФте продуктов в свободной воде трубопровод для отбора свободной воды снабжен анализатором. Воду направляютна подготовку если она удовлетворяет требованйям по содержанию неф Отепродуктов порядка 100 мг/л, илиже н емкость, когда в нейсодержитсяколичество нефтепродуктов, превышающее,допустимое, Распределение свободной воды. осуществляется по двумпотокам, а для регулирования направления потоков на трубогроводах устанавливаются известные...

Номер патента: 1068141

Опубликовано: 23.01.1984

Авторы: Богачев, Гужов

МПК: B01D 19/00

Метки: газа, жидкости, отделения

...может быть выполнениз проволочной сетки.Тангенциальный ввод газожидкостной смеси под уровень жидкости приводит к тому, что кинематическаяэнергия, потока жидкости используетсядля получения в приемной камере устойчивого нисходящего жидкостного вихря, увеличивающего градиент давленияи способствующего направленному движению мелких пузырьков газа в центрвихря, их слиянию и быстрому выходув газовую зону сепаратора.Вращение крупных газовых включений в вихре способствует перемещению находящейся в них капельнойжидкости по направлению к стенкамкамеры и слиянию ее с основной массой жидкости.установка пеногасителя на внутреннем козырьке, препятствующемперебросу слоев жидкости через верхний край камеры, выше уровня жидкости способствует...

Номер патента: 1068142

Опубликовано: 23.01.1984

Авторы: Бойко, Елеференко, Мильштейн, Толстов

МПК: B01D 19/00

Метки: газожидкостный, сепаратор

...и расположенный над ним сетчатый каплеотбойник 13 .Недостатками известного сепаратора являются вторичный унос жидкости с газом, неравномерная загруженность каплеотбойника и недостаточно высокая эффективность сепарации,Цель изобретения - повышение эффективности сепарации.Поставленная цель достигается20тем, что сепаратор, содержащий корпус, патрубки входа гаэожидкостнойсмеси и ныхода газа и жидкости, сетчатый коалесцирующий элемент, установленный на диафрагме соосно с центральным отверстием, и расположенныйнад ним сетчатый каплеотбойник, снабжен установленной на верхнем торцекоалесцирующего элемента заглушкойс центральным отверстием и отбортовкой по периметру и коническим каплеотбойником, расположенным под патруб.ком входа газожидкостной...

Номер патента: 1068144

Опубликовано: 23.01.1984

Авторы: Белов, Гутин, Иванов, Кейтельгиссер, Нищеряков, Рабинович

МПК: B01D 33/04

Метки: бесконечного, полотна, фильтровального, центрирования

...П-образнойрамки, охватывающей по краям Фильтровальное полотно 2,Торцы индикатора б для передачиусилий, вознихаюцих при смеценииильтровального полотна 2, соединены через плечевые рычаги 7,жестко установленные на ведущих валах 8 зубЧатых передач 4, с левойи правой парами корректирующих роликов 1 соответственно левой и правой гибкими связями 9, например кап."роновыми тросиками. Для возвратакорректирующих роликов 1 в исходноеположение на ведуцих валах 8 уста"новлены возвратные пружины 10.Устройство работает следующимобразом,Две пары корректирующих роликов1 поджимают сверху и снизу краяФильтровального полотна 2, движуцегося в направлении его продольнойоси, Правая пара корректируюцихроликов 1 центрирует фильтровальноеполотно при его...

Номер патента: 1068146

Опубликовано: 23.01.1984

Автор: Хмара

МПК: B01D 35/06

Метки: воздуха, тумана, фильтр

...находятся против электродов, расположенных на верхней рамке б. Каждая пара направляющих электродов включена в цепь параллельно и через шаговый искатель не показан) подключена к источнику тока. Верхняя рамка изготовлена из резины, а нижняя рамка 7 изготовлена из материала, некорродирующего в морской Воде ( например, сплава АМГ. К нижней рамке 7 прикреплен канал 10 для отвода уловленной жидкостиФильтр работ ае т следующим обр азом.Воздух, транспортирующий капли жидкости, например масла (в системе кондиционирования некоторых судовых закрытых помещений/, поступает черех входной патрубок 2 к секциям 4, где очищается от капель. Уловленная жидкость накапливается в порах Фильтрующего материала 8 и под действием градиента капиллярных сил стя"...

Номер патента: 1068147

Опубликовано: 23.01.1984

Авторы: Аграноник, Бровченко, Гутин, Еготубов, Еременко, Керин, Туровский, Щербина

МПК: B01D 37/04

Метки: вод, механического, обезвоживания, осадков, сточных

...аппаратов, интенсивнофикациипроцесса обезвожинания осадка иуменьшение загрязненности фильтрата. Поставленная цель достигается тем, что согласно способу механического обезвоживания осадков сточных вод на Фильтрующих аппаратах путем регулирования величины давления н бО зависимости от объема Фильтрата, дополнительно измеряют коэффициенты упругости и сжимаемости обезвоживаемого осадка и в зависимости от измеренных -величин регулируют давление 65 на фильтрующих аппаратах н соответствии с.формулойК 55-1где 1 - давление на фильтруюших аппаратах;К - коэффициент упругости обеэвоживаемого осадка;5 - коэффициент сжимаемостиобезвоживаемого -осадка;объем фильтрата.На Фиг. 1 представлены графики из.менения фильтрата в зависимости...

Номер патента: 1068148

Опубликовано: 23.01.1984

Авторы: Абрамов, Гутин, Фомичев

МПК: B01D 37/04

Метки: процессом, фильтрования

...ня жидкОсти В емкости исхОдного 50процукта.На чертеже представлена принципи"альная схема устройства, осуществляющего предлагаемый способ,Способ осуществляется следующимобразом.Максимум производительности обеспечивается при такой длительностиФильтрования, когда текущая производительность равна средней производительности эа цикл 60ср а минимум затрат - когда текущая производительность равна 65 Ч1+ 1 - +плЬгде У = Уд- объем отфильтрованноого продукта;время фильтрования;Т - время вспомогатель"6ных операций;то - норма расхода вспомогательного веществапри работе с намывнымслоем;К и Кв - соответственно стоимости единицы времени работы фильтра прифильтровании и привспомогательных операциях;К - стоимость единицы массы вспомогательноговеще ст...

Номер патента: 1068149

Опубликовано: 23.01.1984

Авторы: Липатов, Скапцов, Шингарев

МПК: B01D 45/18

Метки: аэрозольных, включений, газов

...подачи и отводаочищаемого и очиценного газа, снаб"жено наГренательным элементом, закреппенным между пластинами,:Роме того, нагревательный элемент выполнен н ниде металлическойсетки.Па чертеже изображено предлагае"45мое устройство для очистки газов,общий нид,Устройство включает две плоскиепараллельные пластины 1, обтянутыебатистом или фильтровальной бумагой,образующие плоскую щелевую камеру.Мещу ними закреплен сетчатый нагревательный элемент 2, термостаты 3. служат для поддержания температурыпластин 1 на заданном уровне, аисточник 4 нагрева задает температуру нагревательного элемента 2,Устройство 5 обеспечивает непре"рынное смачинание поверхностей пластин 1. Патрубки б необходимы дляподачи и отвода очищаемого и Очищенного...

Номер патента: 1068150

Опубликовано: 23.01.1984

Авторы: Артемьев, Васильев, Железов, Летичевский, Маергойз

МПК: B01D 53/02

Метки: азото-водородной, атмосферы, влаги, двуокиси, контролируемой, примесей, углерода

...контролируемая атмосфера, содержащая на выходе из водяного охладителя 1,5 СО; 1,5 Н 2, 11 СО остальное - М 2, при влагосодержанйи, соответствующем 30 С по точке росы, 35 .поступает в один из трех адсорберов узла очистки, Адсорберы заполняют последовательно силикагелем КСК, цеолитом ЙаХ и цеолитом СаА, объем засыпки которых соотносится, соответственно, как 1;2:1,2, Такт работы узла 15 мин, Проходя последовательно через все три слоя адсорбентов, указанная смесь газов очищается от водяных паров и двуокиси углерода. На выходе из адсорбера очищенная экзотермическая контролируемая атмосфера содержит в конце такта 0,005-0,01 СО а ее влагосодержание от - 72 до -70 С по точке росы. После переключения на следующий такт происходит регенерация слоя...

Номер патента: 1068151

Опубликовано: 23.01.1984

Авторы: Алекперов, Гусейнов, Мехралиев, Мустафаев, Шутов

МПК: B01D 53/18

Метки: абсорбер, горизонтальный

...-лопасти 7, приводит контактные элементы 2 во вращение. При этом абсорбент, подаваемый внутрь перфорированного цилиндра первого контактного устройства, диспергируется в газовый поток, который турбулиэируется лопастями 7 устройств. Целесообразно с целью интенсификации процесса путем турбулизации,фаз при перекрестном движении ихконтактный элемент выполнять в видевращающегося перфорированного бара 5 бана с расположенными на наружнойповерхности лопастями, развернутымив одну и ту же сторону на угол о == 25-45 относительно плоскости вращения, причем лопасти двух соседних0 элементов развернуты во взаимно противоположные стороны,На фиг, 1 показан горизонтальныйабсорбер, продольный разрез; нафиг, 2 - сечение А-А на Фиг. 1.Горизонтальный абсорбер...

Номер патента: 1068152

Опубликовано: 23.01.1984

Авторы: Луканин, Николаева, Складнев, Соломаха

МПК: B01D 53/18

Метки: аппарат, массообменный

...камерой, охватывающей цилиндрический корпус в верх"ней части и соединенной с патрубкомВвсда жидкости, распределительнымдиском с тангенциальными пазами иеольцом, прикрепленным к диску, установленными внутри камеры, на цилиндрическом корпусе напротив паЗОВ ВЫГОЛНЕЕЫ ОнсЗ, ЧИСЛО КОТОРЫХсоответствует числу пазов в распреде(ительнОм диске,окон, равным числу пазов распределительного диска, установленным ннутри цилиндрического корпуса н верхней его части с нозможностью вращения вокруг оси,2Целесообразно аппарат снабжатьрегулировочным стаканом с числомокон, равным числу пазов распределительного диска, установленным внутри цилиндрического корпуса в верхнейего части с воэможностью вращениявокруг оси.На фиг, 1 изображена конструктивная схема...

Номер патента: 1069602

Опубликовано: 23.01.1984

Автор: Тапани

МПК: B01D 1/22

Метки: выпаривания, растворов

...жидкости, растворная камера снабжена вертикальной перегородкой, установленной. под теплообменными элементами паровой камеРастворная камера снабжена установленной между теплообменными элементами и вертикальной перегородкой направляющей наклонной пластиной для отвода раствора на рециркуляцию.Из выпарного аппарата часть выпариваенмои жидкости принудительно испаряют путем ее косвенного нагрева, тогда как другая часть ее испаряется путем расширения. Эти два вида выпаривания осуществляются в одном и том же выпарном пространстве в разделенных вертикальной перегородкой жидкостных отсеках с общим газовым пространством; в этом случае та часть концентрированной при нагреве жидкости, которая не возвращается для косвенного теплообменного кон 5 1 О...

Номер патента: 1069605

Опубликовано: 23.01.1984

Автор: Жан

МПК: B01D 46/00

Метки: газа, горючего, запыленного, фильтровальная

...фильтр, включающий камеру фильтрования с фильтрующими элементами и камеру очищенного газа с патрубком отвода очиценного газа, и систему рециркуляции регенерируюшего газа, соединенную с камерой очищенного газа 1.Недостатком известной установки являются большие энергозатраты при регенерации.Цель изобретения снижение энергозатрат при регенерации.11 оставленная цель достигается тем, что в фильтровальной установке для очистки залеггого горючего газа, содержагцей фильтр, вк,гючающий камеру фильтрования с фильтрующими элементами и камеру очищенного газа с патрубком отвода очищенного газа, и систему рециркуляции регенерирукщего газа, соединенную с камерой очищенного газа, система рециркуляции снабжена камерой сгорания с патрубком подачи...

Номер патента: 1069606

Опубликовано: 23.01.1984

Авторы: Гари, Роберт

МПК: B01D 53/62, B01D 53/72, B01D 53/94 ...

Метки: выхлопных, газов, промышленных

...0,05- 10 по отношению к полной массе катализатора на носителе, предпочтительно 0,5-2,0.Внешне катализаторпредставляет собой жесткую сотовув структуру или блоки со множеством отверстий или каналов. Соты обычно занимают почти все поперечное сечение каталитического реактора с уплотнением между ними и стенками для предотвращения байпасирования:части газового потока. Для реакторов с большой площадьв поперечного сечения удобно использовать регулярно расположенные системю плотно соприкасавщикся блоков или последовательно расположенные отдельные блоки,Еатализаторные блоки помещают в реактор так, что общее направление ячеистых каналов совпадает с направлением газового потока через реактор. Блоки можно, располагать так, чтобы течение газа...

Номер патента: 1069608

Опубликовано: 23.01.1984

Автор: Карл

МПК: B01D 35/06, B03C 1/025

Метки: магнитных, сепарации, частиц

...на 15 Фильтровальном элементе по окружности.Ферромагнитные элементы могут быть выполнены в виде листов, свернутых в форме усеченных конусов, установленных коаксиально друг к другу и большими основаниями на круглых пластинах ярма.Ферромагнитные элементы жестко укреплены одними концами на круглых пластинах, ярма.25На фиг. 1 изображен сепаратор, общий вид; на фиг. 2 и 3 - формы выполнения элементов Ферромагнитных элементов.Устройство сепарирования содержит корпус ярма в виде сиьюетричной относительно вертикальной оси фигуры вращения из магнитного железа, который составлен из трубчатого цилиндра ярма 1 и двух пластин 2 и 3 ярма 35 с его торцовых сторон в виде круглых дисков. Цилиндр ярма охватывает полую цилиндрическую магнитную...

Номер патента: 1069844

Опубликовано: 30.01.1984

Авторы: Короневский, Маковкина, Перерва, Шляпников

МПК: B01D 11/02

Метки: извлечения, масел, преимущественно, экстрактор, эфирных

...образовано гибкой, провисающей сеткой, а механизмы загрузки ивыгрузки сырья расположены в нижнейчасти корпуса.На фиг. 1 схематично изображен экстрактор преимущественно для извлечения эфирных масел, общий вид; на фиг, 2 - узел1 на фиг. 1.Экстрактор состоит из вертикально установленного корпуса 1, внутри которого рас 5 10 15 20 25 Зо 35 2положен замкнутый цепной конвейер 2. На ветвях транспортера жестко закреплены ковши 3, перфорированная рабочая поверхность которых выполнена в виде гибкого, провисающего элемента, например ткани, сетки и т.д.В верхней части корпуса 1 установлены патрубки 4 и 5 подачи экстрагента с укрепленными на них распылителями экстрагента. Патрубок 4 направлен в сторону движения конвейера 2, а патрубок 5 -...

Номер патента: 1069845

Опубликовано: 30.01.1984

Авторы: Таруашвили, Харшиладзе, Чликадзе, Шаликиани

МПК: B01D 11/02

Метки: орошения, экстрактор

...продольное сечение; на фиг. 2 - сечение А-А на фиг, 1; на фиг,10 15 20 25 30 35 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 1.Экстрактор орошения состоит из корпуса 1, выполненного в виде сборников 2 растворителя, сообщенных последовательно между собой спиралевидными патрубками 3. Внутри корпуса расположен перфорированный барабан 4, перфорация которого может быть зеерной или жалюзной в зависимости от экстрагируемого материала. Внутри барабана 4 имеется подъемно-лопастная насадка 5, а снаружи закреплены оросительные ковши 6. Ковши 6 могут быть также закреплены на внутренней стороне корпуса 1,В корпусе 1 со стороны подачи сырья установлены механизм 7 загрузки обрабатываемого материала в виде загрузочного шнека 8 и ковши...

Номер патента: 1069846

Опубликовано: 30.01.1984

Авторы: Захидов, Мусаев

МПК: B01D 11/04

Метки: процессом, экстракции

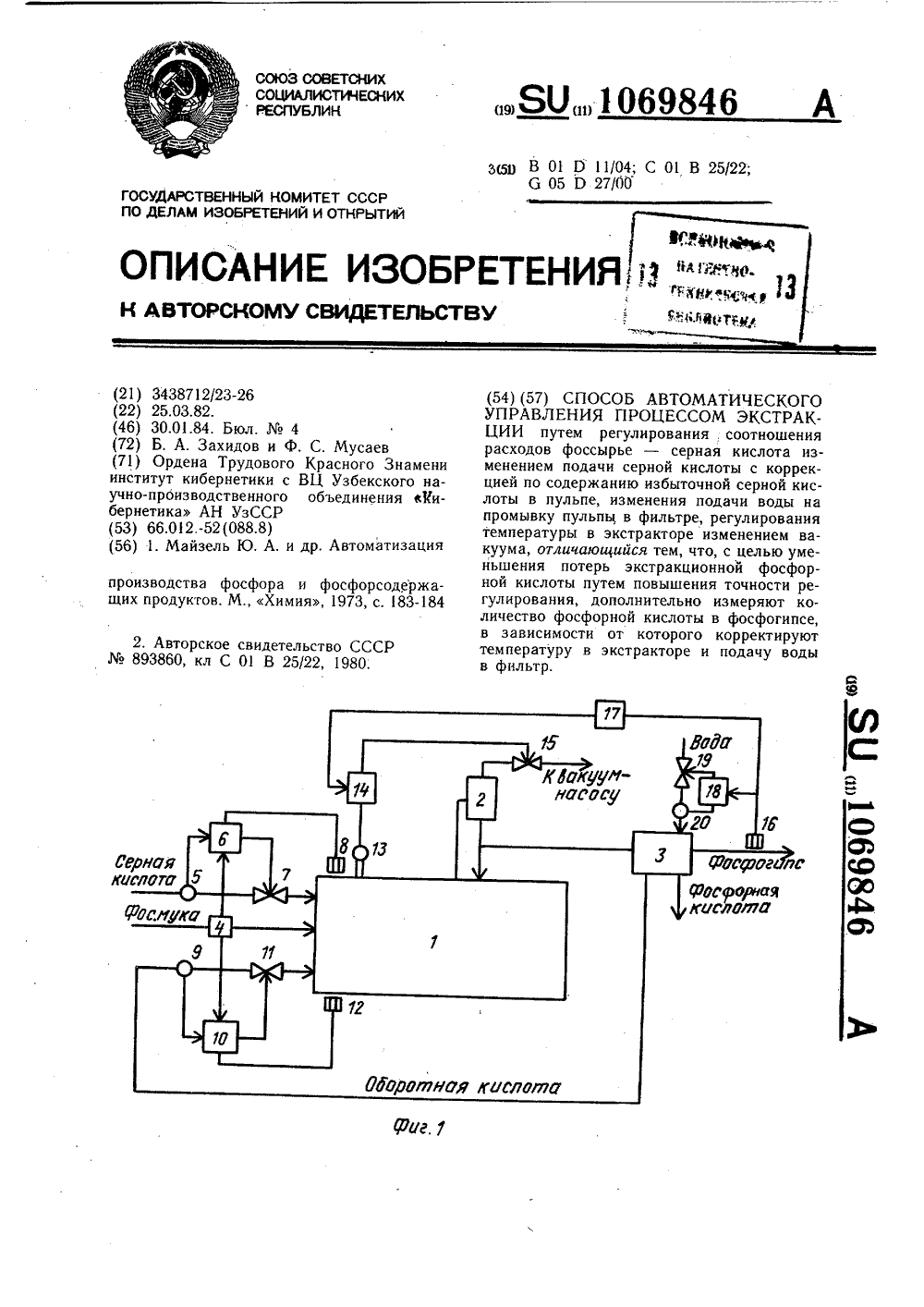

...в фосфогипсе, в зависимости от которого корректируют температуру в экстракторе и подачу воды в фильтр.На фиг, 1 представлена принципиальная схема реализации способа; на фиг. 2 - график зависимости потерь фосфорной кислоты от температуры.Способ осуществляется следующим образом. 5 10 15 20 25 30 35 40 45 50 55 На экстрактор 1 подается серная кислота, фоссырье, оборотная фосфорная кислота, После перемешивания образующаяся пульпа охлаждается путем циркуляции через вакуум-испаритель 2, далее пульпа идет на фильтр 3, где фосфорная кислота отделяется от твердых частиц фосфогипса. Сигналы с датчика 4 расхода фосфатного сырья и датчика 5 расхода серной кислоты поступают на регулятор 6, изменяющий подачу серной кислоты посредством...

Номер патента: 1069847

Опубликовано: 30.01.1984

Авторы: Галкина, Дмитриев, Польщак, Рехтман

МПК: B01D 45/06

Метки: газов

...часть скруббера через патрубок 2 и движется снизу-вверх навстречу раствору, разбрызгиваемому при помощи орошающего устройства 3. Очищенный газ, содержащий капли орошающего раствора, поступает на направляющие пластины 6. Пластины установлены так, чтобы газовый поток попадал на стенку каплеуловителя. Очищенный и освободившийся от капель газ поступает в газоотводящую трубу 7. Осаждающиеся на ребрах 8 твердые взвеси периодически смываются жидкостью, которая подается через форсунки 9.Проведены испытания опытной установки для очистки хлорсодержащих газов на титано-магниевом комбинате. На установку подавали газ, содержащий С 1, НС 1, СОС 1, хлоридные соединения и др. в количестве 30-40 тыс. мз/ч со скоростью 3,0- 3,5 м/с и температурой...

Номер патента: 1071317

Опубликовано: 07.02.1984

Авторы: Беремблюм, Гаращенко, Грызлин, Дахненко, Корзун, Сандуляк, Сычев

МПК: B01D 35/06, B03C 1/025

Метки: сепаратор, электромагнитный

...насадкой, электромагнитную систему, содержащую сердечники и катушки намагничивания, вход О ные и выходные патрубки 12.Недостаток известного сепаратора - периодический режим сепарации из-за одновременной регенерации всех корпусов.Цель изобретения - обеспечение не 25 прерывности процесса сепарации путем поочередной регенерации корпусов.Указанная цель достигается тем, что электромагнитный сепаратор, включающий цилиндрические корпуса с ферромагнитной фильтрующей насадкой, электромагнитную систему, содержащую сердечники и катушки намагничивания, входные и выходные патрубки, снабжен коллектором-распределителем, соединенным с выходными патрубками,На фиг. 1 схематически изображен пред- з 5 лагаемый сепаратор; на фиг. 2 - разрез А - А на фиг....

Номер патента: 1072790

Опубликовано: 07.02.1984

Авторы: Гейнц, Дитер, Клаус

МПК: B01D 25/24

Метки: веществ, жидкости, отделения, потока, твердых

...впускного канала.Отделительное сито можно устано" вить в корпусе эксцентрично со смещением в направлении к отводномуканалу.Причем впускной канал, корпус, отделительное сито и отводной канал имеют одинаковую высоту.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, горизонтальное сечение; на фиг. 3 - то же, в одном рабочем положении; на фиг. 4 - то же, в другом рабочем положении.Устройство содержит цилиндрический корпус 1, подсоединенный радиально к последнему впускной канал 2 для обрабатываемой жидкости, подсоединенный к корпусу 1 снизу выпуск" ной патрубок 3 для обрабатываемой жидкости и расположенный на противолежащей впускному каналу 2 стороне отводной канал 4 для отходов.В цилиндрическом корпусе,1 расположено...

Номер патента: 862429

Опубликовано: 15.02.1984

Авторы: Покидин, Савраев, Сайкин

МПК: B01D 46/02

Метки: рукавного, фильтра, фильтрующий, элемент

...фильтра 2) разделен продольными швами по длине на 3 или 4 цилиндрических отсека, причем швы кончаются на некотором расстоянии от верхнего и нижнего торцов. Верхний торец соединен сзаглушкой, 35 а нижний охватывает открытый патрубок для подачи внутрь запыленного газа.В этом фильтрующем элементе для предотвращения касания материала в 40 процессе фильтрации увеличена ширина шва, что ведет к снижению компактности размещения фильтрующего материала. Кроме того, подача загрязненного газа снизу через цилиндры мало го диаметра увеличивает скорость газон на входе в .фильтрующий элемент и снижает эффективность его регенерации.Целью изобретения является улучшение условий регенерации и повышение надежности фильтрующего элемента.Цель достигается...

Номер патента: 1072864

Опубликовано: 15.02.1984

Авторы: Арутюнян, Конобеев, Малюсов, Махов, Минулин, Позин, Теляшев

МПК: B01D 3/20

Метки: массообменная, тарелка

...эа счет гидравлических потерь. сообщающие трубы 3 с оВ циклических режимах разница давлений 4 и колпачками 5, перелна ступенях создает подпор, препятствующийкарман 7.одновременному и быстрому перетоку жидкое. Тарелка работает слети по тарелкам в периодах ее стекания, 5 В муаровые периоды осособенно прн высоких нагрузках, что приводит (газа), проходя через кк резкому снижению пропускной способности взаимодействует с имеющаппаратов, работающих в циклическом режиме. костью. Образующийся пруказанный недостаток устранен в извест- пения препятствует перет,ной конструкции с помощью установленных на релкам30тарелках труб, сообщающих межтарельчатые ., Другая часть потока папространства друг с друтом по газовой (наро- трубы 3, контактирует ввой)...

Номер патента: 1072865

Опубликовано: 15.02.1984

Автор: Зиберт

МПК: B01D 3/26

Метки: контактно-сепарационная, тарелка

...элементов требует замены всей контактно-сепарацнонной тарелки при износе элементов от коррозии или эрозии и не позволяет при необходимости исключать часть элементов (глушить) для уменьшения производительности аппарата.Целью изобретения является упрощение конструкции, монтажа и демонтажа прямоточно.центробежных элементов, снижение удельной металлоемкости и повышение производи.тельно стиПоставленная цель достигается тем, что вконтактно-сепарационной тарелке включающей полотно с прямоточно-центробежными элементами, состоящими из цилиндрических патруб.ков, расположенных над полотном, и танген.циальных завихрителей, расположенных соосно1072 3с ними и заглушенных донышком, каждыйпрямоточно центробежный элемент снабжен от.бортованными...

Номер патента: 1072866

Опубликовано: 15.02.1984

Авторы: Махоткин, Новиков, Останин, Паймикин, Фаттахов, Шамсутдинов

МПК: B01D 3/30

Метки: аппарат, вихревой, распылительный

...состоит из корпуса 1, по высотекоторого расположены тарелки 2 с вихфвымиконтактными элементами 3, нижняя часть кото.рых состоит иэ выпуклых пластин 4, снабжен., ных дополнительными ппастннамн 5 и прикреп.ленных к их внутренней стороне, а верхняявыполнена в виде конусной обечайки 6 с мень.шим основанием вверху и снабжена сепаратором7, а также циркуляционных 8 и переливныхтрубок 9,1,2Устройство работает следующим образом.Гаэ входит в тангенциальные сопла контакт. ных элементов 3, образованных выпуклыми (согнутыми) пластинами 4 с дополнительными пластинами 5, и приобрегает вращательное движение. Одновременно в контактные элементы 3 по циркуляционным трубкам 8 с тарелки 2 по. дается жидкость. В результате воздействия за. крученного...

Номер патента: 1072867

Опубликовано: 15.02.1984

Авторы: Кокозей, Невесенко, Скопенко

МПК: B01D 11/02

Метки: кобальта, оксида, разделения, растворитель, селективный

...целью повышения точности определения при анализе смеси кобальта и его оксида предлагается раствори- тель, состоящий из соли аммония, выбранной из ряда: хлорид, бромид, тиоцианат, ацетат, в неводном растворителе, выбранном из ряда: мета- . нол, этанол, пропанол, бутанол, ацетонитрил, диметилформамнд, диметилсульфоксид, пропиленкарбонат.Предлагаемый селективный растворитель переводит в раствор металлиП р и м е р 3. В реактор вносят0,042 г порошка кобальта, приливают25 мл 5-ного раствора бромида ам мония в этаноле и нагревают при постоянном перемешивании при 50 ОС втечение 8 ч. В растворе обнаружено0,042 г кобальта.П р и м е р 4. В реактор вносят 55 0,04 г оксида кобальта, приливают25 мл 5-ного раствора бромида ам-.мония в этаноле...

Номер патента: 1072868

Опубликовано: 15.02.1984

Авторы: Беляков, Варохин, Кузнецов, Леонтьев

МПК: B01D 11/04

Метки: центробежный, экстрактор

...форму,.а во фланце ротора выполнены отверстия с конусностью, равной койусности вала, впадины, взаимодействующие со шлицами, и паз, в котором размещена головка стяжного стержня.На фиг. 1 изображена схема предлагаемого центробежного экстрактора; на Фиг. 2 - узел 1 на Фнг. 1; на Фиг. 3 - разрез А-А на Фиг. 2; на Фиг. 4 - разрез Б-Б на фиг. 2.Центробежный экстрактор включает неподвижный корпус 1 с карманами 2 и 3 сбора тяжелой и легкой Фаз соответственно, патрубками 4 и 5 вводаисходных растворов и патрубками 6и 7 вывода разделенных фаэ. В нижней части корпуса 1 расположена смесительная камера В. Привод состоитиз серийного электродвигателя 9 ипальчиковой муфты 10. Ротор 11 экстрактора с мешалкой 12 закреплен наФланце 13. Опора состоит...

Номер патента: 1072869

Опубликовано: 15.02.1984

Авторы: Амелина, Ковалева, Мощевитина, Никулин

МПК: B01D 15/04

Метки: растворов, сульфатных, хлора

...используемых в нем сорбентов по отношению к иону хлора в серно- кислых растворах, благодаря чему 40 степень очистки последних от хлора невысокая и не превышает 70 - 74, а расход сорбента по отношению к объему исходного раствора составляет 25.Цель изобретения - повышение сте пени очистки сульфатных растворов от хлора.Поставленная цель достигается тем, что, согласно способу очистки сульФатных растворов от хлора, включаю" щему их контактирование со слабоосновным анионитом и последующую его ре.генерацию, контактирование ведут сб -слабоосновным анионитом, содержащимвторичные к третичные группы триили полиаминов, и последующую егорегенерацию,Способ осуществляют следующим образом.Сульфатные растворы, которые наряду с ионами клора могут...

Номер патента: 1072870

Опубликовано: 15.02.1984

Авторы: Валеев, Чернядьева

МПК: B01D 19/00

Метки: дегазации, жидкости

...из устройства.10 Поставленная цель достигается тем,что в устройстве для дегазации жидкости корпус устройства снабжен установленной в его нижней части вбронкой, при этом верхняя часть внут 15 ренней поверхности воронки выполненас профилированными пазами по образующим воронки, а нижняя часть воронкиявляется продолжением оснований пазов.На фиг. 1 изображено устройство,общий вид; на фиг. 2 - разрез А-Ана фиг. 1; на фиг. 3 - разрез Б-Бна фиг. 1;, на фиг. 4 - разрез В-Вна фиг. 1.Устройство содержит корпус 1 сподводящим 2 и отводящим 3 патрубка-.ми, разделительную, перегородку 4 ввиде полукольца и горизонтальную сетчатую перегородку 5, состоящую издвух рядов сетки, которая закрепляется в крыаке 6 гайкой 7. Сверхукрышка имеет резьбовое...

Номер патента: 1072871

Опубликовано: 15.02.1984

Авторы: Белых, Егоров

МПК: B01D 19/00

Метки: акустическими, дегазации, жидкости, колебаниями

...мало время пребывания жидкости в акустическом поле, Кроме того, значительная часть акустическойэнергии рассеивается в окружающеепространство.Цель изобретения - повышение эффективности акустической обработкижидкости.Указанная цель достигается тем,что устройство для обработки жидкости акустическими колебаниями при дегазации, содержащее корпус с тангенциальным входным патрубком, цилиндрическим каналам и выходными отверстиями, перед которыми расположен резонатор, снабжено кожухом, с отводным патрубком, корпус размещен в кожухе, а выходные отверстия корпусавыполнены тангенциальными. На фиг. 1 приведена схема устройства; на фиг. 2 - разрез А-А на фиг. 1.Устройство включает корпус 1 с тангенциальным входным патрубком 2 и цилиндрическим...
