B01D — Разделение

Номер патента: 1340806

Опубликовано: 30.09.1987

Авторы: Беличенко, Галустов, Милькин, Чуфаровский

МПК: B01D 53/18

Метки: аппарат, распылительный, тепломассобменный

...тепломасообменный аппарат, разрез.Аппарат содержит корпус, разделенный перегородкой 2 на зоны прямотока 3 и перекрестного тока 4 и снабженный окнами для ввода 5 и 6 и для вывода 7 воздуха, Вверху зоны 4 расположена наклонная сетка 8. Внизу зоны 3 расположены форсунки 9 с наклонной осью, а над ними укреплен отражатель в виде Г-образных элементов, установленных ступенчато с перекры тием в свету. Каждый элемент составлен из двух сплошных пластин, одна из которых 10, ориентированная нижним краем в стОрону форсунок, плавно переходит в плоскую верх. нюю 10, наклоненную Вниз в сторону зоны 4 под углом, уменьшающимся от верхних к нижним элементам. Внизу аппарат имеет бак 12 для сбора жидкости.Аппарат работает следующим образом, Жидкость...

Номер патента: 1340807

Опубликовано: 30.09.1987

Авторы: Ахмедов, Кормилицина, Ромм, Трусов, Шабанов

МПК: B01D 53/18

Метки: газовой, разделения, смеси

...2 размещен внутри цилиндра, образованного сеткой 6. Давление на выходе из патрубка 4 поддерживается ниже, чем на выходе из патрубка 5.Устройство работает следующим образом.Газовая смесь сжимается в компрессоре 1, поступает по патрубку 2 в емкость 3, в виде пузырей проходит через слой жидкого абсорбента. При этом абсорбирующий газовый компонент растворяется в жидкоми абсорбенте, а неабсорбируюшийся газовый компонент выделяется в нижней части патрубка 5 и отводится из устройства. Давление на выходе из патрубка 4 поддерживается ниже давления на выходе из патрубка 5. Поэтому абсорбируюшийся газовый компонент, растворившийся в жидком абсорбенте, выделяется в зазоре между стенками емкости 3 и патрубка 5 и отводится из устройства через...

Номер патента: 1340808

Опубликовано: 30.09.1987

Авторы: Калиниченко, Стороженко, Шкарупа

МПК: B01D 53/18

Метки: аппарат, тепломассообменный

...при этом не может пройти через какую-либо секцию аппарата, не будучи захваченной карманами, так как аппарат разбит секционирующими кольцами 8, которые сдерживают жидкость и предотвращают ее проскок,5 10 15 20 25 30 рая захватывается и поднимается карманами 6, выливается из них и опускается под действием силы тяжести в нижнюю часть аппарата, двигается к выходу из секции. Далее жидкость попадает на новую ступень контакта и так далее. Пройдя таким образом все ступени контакта, совершая при этом огромный путь и постоянно контактируя с газом (паром), жидкость обогащается высококипящим компонентом, обедняясь при этом низкокипящим, и выводится из аппарата через патрубок 10.Пар (газ) после контакта с жидкостью в секции с насадкой попадает на...

Номер патента: 1342519

Опубликовано: 07.10.1987

Авторы: Азаров, Васильев, Винокуров, Витязь, Дорский, Дыменко, Капцевич, Куприянов, Куриленко, Расин, Сенин, Шелег

МПК: B01D 19/00

Метки: дегазации, конденсата

...3, а дроссели 6 расположены между тепло- . обменными трубами со стороны выхода конденсата. К корпусу герметично под- ЗО соединены патрубок 7 потока жидкости и патрубок 8 пара, а теплообменные трубы объединены входным 9 и выходным 10 коллекторами.Устройство работает следующим образом.35При дегазации парожидкостного потока через переохлажденный пористый материал 4 паровая фаза конденсируется на поверхности пористого теплопро водного материала по всему его объему. Для переохлаждения подаваемого парожидкостного потока часть потока дросселируют с помощью дрогселей 6 в полость пониженного давления, где жидкость испаряется в пористом материале 5, понижая тем самым температуру эоны дегазации, Это приводит к конденсации пара в парожидкостном...

Номер патента: 1342520

Опубликовано: 07.10.1987

Авторы: Борисова, Бубер, Зуев, Цыбин, Шмоткин, Яковлев

МПК: B01D 35/14

Метки: жидкости, фильтр

...находятся загнутые концы быстросъемной пружинной проволочной скобы 3, служащей для соединения головки со стаканом 4, имеющим направляющие 5 на внутренней поверхности по образующей и радиальные выступы 6, образующие каналы для подвода фильтруемой жидкости. Стакан имеет также наружную кольцевую метку 7. и входной канал 8, В стакане находится установленный на седле 9 фильтрующий элемент 10. В расточке головки закреплены подпружиненная мембрана 11 с уплотняющей тарельчатой формы шайбой 12, которая является ограничителем осевого перемещения седла при съеме фильтрующего элемента. Стакан в верхней части выполнен с буртом 13.Фильтр работает следующим образом.Жидкость поступает через входной канал 8 внутрь, очищается и идет на выход. По...

Номер патента: 1342521

Опубликовано: 07.10.1987

Авторы: Марфин, Шумяцкий

МПК: B01D 53/04

Метки: адсорбента, регенерации, электрод

...результаты замеров на 4 - 5-йминуте после включения тока, когда вцентре слоя достигалась температура150 С): центр 150 С, полурадиус143 С, стенка 136 С,В случае выполнения электродас перфорацией в виде звездочки свогнутыми лучами (Фиг. 2) температуо оры в центре 150 С, полурадиус 144 С,стенка 138 С.В случае перфорации в виде звездочки с прямыми лучами (фиг. 3):о о центр 150 С, полурадиус 142 С, стенка 131 С.Распределение температур при использовании электродов с перфорацией 15 20 25 30 35 40 45 в виде звездочек несущественно отличается от распределения при исполь зовании электродов со сложнодырчатой перфорацией.В адсорберах с малым диаметром (40-60 мм и менее) градиенты темпера. тур особенно велики, Вместе с тем, высота лучей...

Номер патента: 1342523

Опубликовано: 07.10.1987

Автор: Казаков

МПК: B01D 53/18, B01J 10/00

Метки: реактор-диспергатор

...5, диспергируя ь при этом, меньшая частьпроходит в пространство между витком 3 и решеткой 4 и тангенциальнозакручиваясь вместе с абсорбентсм поступает за пластину 5, где так же дис -пергируется на дополнительной решетке 6 (прокладки 8 препятствует прохождению газов из одного межнитконогопространства н другое),Пройдя через диспергирующие решетки вся порция газов перенодются н пузырьки газон с эквивалентным диаметром,1,9-3,9) - 6 мм, т,е. образуется "кипящая масса", гце вокруг кажцого пузырька на пленке пеж, а постоянноменяющаяся масса абсорбента, Такаяже диспергация газов осуществляетсяво всех остальных межвитковых пространствах шнека. После диспергирующихрешеток "кипящая масса" н каждом межвитковом пространстве поступает накалибрующие...

Номер патента: 1342879

Опубликовано: 07.10.1987

Автор: Дыхно

МПК: B01D 3/06, C02F 1/12, F22D 1/44 ...

Метки: воды, выпаривания, путем

...испаритель 8 мгновенного нскипания со встроенным 30 конденсатором 9, отделенным от испарителя неполными перегородками 10. Внутри конденсатора 9 размещен охладитель 11, Первый по ходу дымовых газов теплообменник 1 соединен по водяной магистрали посредством трубопровода 12 с испарителем 8, второй теплообменник 4 соединен с испарителем трубопроводами 13 и 14, а трубопроводом 15 подключен к исходной но де.Третий по ходу дымовых газов теплообменник 7 соединен по водяной (дистиллятной) магистрали посредством трубопроводов 16 и 17 с конденса тором 9,осаждение водяных паров дымовых газов, Вода собирается в нижней частитеплообменника и по трубопроводу 17поступает в конденсатор 9, откуданасосом 18 дистиллят вновь откачивается в теплообменник,...

Номер патента: 1344381

Опубликовано: 15.10.1987

Авторы: Бурлачка, Гарькавый, Данилов, Загорулько, Ильинцев, Ковалев, Линик, Михин, Прилепко, Фокин

МПК: B01D 1/10, B01D 9/02

Метки: аппарат, выпарной, кристаллизующихся, растворов

...соли пересыщение в основном снимается на поверхности готовых кристаллов и при образовании новых кристаллов. С сепаратора 3 по обратной циркуляционной трубе 4 раствор поступает тангенциально в цилиндрическую часть 5 солеотделителя. Вращаясь вокруг внутренней цилиндрической обечайки 7, раствор достигает ее нижнего среза.При вращении раствора за счет центробежного эффекта происходит осаждение кристаллов соли на внутренней части корпуса солеотделителя, причем в области цилиндрической части 5 солеотделителя происходит предварительное разделение, а в области конической части 6 окончательное разделение, так как раствор получает максимальную скорость вращательного движения за счет уменьшения величины сечения, по которому движется...

Номер патента: 1344382

Опубликовано: 15.10.1987

Автор: Зимичев

МПК: B01D 3/10

Метки: насадка, перегонного, прибора

...измерений, в частности к лабораторным перегонным приборам.Цель изобретения - уменьшение потерь целевого продукта и исключение выбросов и пенообразования при перегонке. На чертеже представлена насадка дляперегонного прибора,Насадка состоит из нормальных взаимозаменяемых шлифов 1 - 4, вставной трубки 5, соединенной коленом 6 с коленчатойтрубкой 7, имеющей отводную трубку 8 исоединенную с сферической трубкой 9, концевой участок которой 10 выполнен в видегидрозатвора, впаянного эксцентрично непосредственно в вставную трубку параллельно оси, заканчивающуюся нормальным шлифом.Насадка работает следующим образом.Пары перегоняемой жидкости из колбы,соединенной с нормальным шлифом 4 насадки для перегонного прибора, поступают ввставную трубку...

Номер патента: 1344383

Опубликовано: 15.10.1987

Авторы: Михалков, Тиняков

МПК: B01D 17/00, B01D 19/00

Метки: разделения, фаз

...вращении обычной жидкости под действием центробежной силыобразуется воронка с вершиной в нижнейчасти, а при вращении вязкопластичнойжидкости вокруг неподвижного стержняобразуется воронка с вершиной в верхнейчасти, напоминающая эффект действия центростремительной силы. В предлагаемомустройстве использован эффект Вайсенберга. Вращение жидкости во внутренней подвижной емкости увеличивает эффект воздействия центробежной силы на отделениеводы и газа от нефти, кроме того, в условиях сепарации вязкопластичной смеси действует сила, по направлению совпадающаяс центростремительной. Наличие разнонаправленных сил в одном сосуде увеличиваетэффективность коалесценции капель воды ипузырьков газа, что приводит к увеличениюэффективности отделения их от...

Номер патента: 1344384

Опубликовано: 15.10.1987

Авторы: Латыпов, Мунасипов, Семенов

МПК: B01D 17/06

Метки: механических, нефти, обезвоживания, примесей

...и силы, действующей на электрод 5 со стороны штока эмульсии. Такое исполнение устройства 7 позволяет легко и быстро освобождать электрод 5 от удерживания. Для этого достаточно приподнять электрод 5или плашку 3. Ско;ьзяцая поверхность 14 позволяет это сделать. При этом плашка 11 перестает упираться в диэлектрический слой 8 н электрод 5 ничего не удерживает.Устройство 7 позволяет также быстро устанавливать электрод 5 на заданном расстоянии от электрода 16. Для этого нужно, удерживая устройство 7 за плашку 13, опустить его вместе с электродом 5 до заданной5 10 15 20 25 30 35 40 45 50 55 отметки. При этом плашка 11 лежит на электроде 5. Затем нужно приподнять плашку 11 вверх так, чтобы она уперлась рифлением 12 в диэлектрический слой 8,...

Номер патента: 1344385

Опубликовано: 15.10.1987

Авторы: Ивченко, Каверзин

МПК: B01D 19/00

Метки: гидроприводе, дегазации, жидкости, машин, самоходных

...гидроциклон 1, где под действием давления в сливной гидролинии и за счет винтовой нарезки 3 вдоль гидроциклона 1 совершает нин 1 овое движение. Закручивание потока жидко;т 11 происходит вначале плавно, 110 том, в связи с уменьшением 1 наге 1 ви 11 товои линии, скорость Вращения жидкости увеличивается.Под де 11 ствием цснтрооежнь 1 х сил более тяжелыс частиш жидкости движутся ближе и стенках 1 гидроци клона 1, ы легкие час. тицы (газовая фазя 1 остаются в центре гидроциклона 1. Гидродинамические силы, возникаю 1 цие в потоке жидкости, способствуют разделению жидкой и газовой фаз.Вакуумирование в центральной части гидроциклона 1 осугцествляется за счет разрежения, создаваемого потоком отработавших газов в выхлопной трубе 6 двигателя 7...

Номер патента: 1344386

Опубликовано: 15.10.1987

Авторы: Горюнов, Попов

МПК: B01D 19/00

Метки: дегазации, жидкости

...процессом дегазации, и коллектор за счет работы внешнего отсасывающего устройства,Через отверстия 4 корпуса 1 жидкость разбрызгивается ярусами из устройства по криволинейным траекториям. Оставшаяся 5 10 15 20 25 30 35 40 45 50 55 после разбрызгивания жидкость распыляется через кольцевой проход 3.Парогазовая смесь из вакуумного оборудования, в котором установлено предлагаемое устройство, отсасывается через перфорацию трубки 6 и отводится в общий коллектор. Водяные брызги не попадают в труб- . ку 6, поскольку последняя защищена гидродинамцческим конусом 9 и металлическим диском 12.Г 1 ерфорация корпуса устройста дегазации позволяет организовать распыл дегазированной жидкости.Оснащение нижней части корпуса и перфорированной трубы...

Номер патента: 1344387

Опубликовано: 15.10.1987

Авторы: Дерига, Кузовлев, Малышев, Синцов, Чистосердов, Ястребов

МПК: B01D 24/20, C02F 1/52

Метки: жидкости, фильтр

...трубы водораспределительной системы 5, усреднительную камеру 6, съемные контейнеры 7 со стенками из листового металла, делящими всю площадь фильтрации на отдельные секции. Днища 8 контейнеров выполнены перфорированными или сетчатыми. На стенках и днищах расположены фиксаторы 9, удерживающие волокнистую загрузку от перемещения в верхнюю зону контейнера, сливные лотки 10 для очищенной воды, сборный лоток 11, трубопровод 12 отвода очищенной воды, трубопровод 13 отвода грязной воды после генерации, трубопровод 14 для опорожнения фильтра, трубопровод 15 подвода сжатого воздуха, воздушный коллектор 16 и перфорированные трубы 17 воздухораспределительной системы для подачи воздуха при регенерации фильтра. Фильтр работает следующим...

Номер патента: 1344390

Опубликовано: 15.10.1987

Авторы: Быстрицкая, Гарбузенко, Ленский, Никанов, Паклин

МПК: B01D 35/06

Метки: фильтр

...она, равномерно распределяясь, поступает через крестообразную опору 17 шнека 8 и перфорированную пластину 7 в фильтрующую намагниченную во внешнем магнитном поле насадку 6.Проходя через слой насадки, жидкость очищается от загрязняющих примесей, которые отфильтровываются, причем магнитные частицы примесей задерживаются благодаря силовому воздействию неоднородного магнитного поля, а немагнитные - за счет фильтрации и образования магнитных частиц в конгломераты с захватом не- магнитных.Движение жидкости в насадке осуществляется по двум различным траекториям: снаружи кожуха 9 шнека - по прямолинейной, а внутри - по винтообразной. Такая организация потока в центральной части фильтра повьниает эффективность очистки, так как в центральной части...

Номер патента: 1344391

Опубликовано: 15.10.1987

Авторы: Бобрович, Кохно, Левданский, Лобачевский

МПК: B01D 37/00

Метки: сгущения, суспензий

...суспензии осуществляли на филь 2тре, имеющем восемь фильтровальных элементов длиной 5,7 м общей поверхностью фильтрования 13,2 м , изготовленных из фильтровальной ткани и установленных между двумя трубными досками. Перепад давления на фильтрующих элементах составлял 0,2 кг/см. Через сутки производительность по фильтрату составляла 0,6 м /м ч, При снижении производительности до 0,24 м /мч, кратковременно на 1 - 6 с пре кращали подачу газа на фильтр, после чегопроизводительность по фильтр ату восстанавливалась до 0,4 м/м ч. Для получения сравнительных данных параллельно проводили опыты по известному способу без прерывания газового потока. Результаты проведенных опытов приведены в таблице.Предлагаемый способ Способ-прототип 0,06 0,18 0,2...

Номер патента: 1344392

Опубликовано: 15.10.1987

Авторы: Белый, Глуховский, Скрыган, Худокормов

МПК: B01D 47/00

Метки: высокотемпературных, газовых, потоков, пыли

...0,05 - 0,07 г/нмз. Температура отходящего потока не превышает 50 С. Анализ таблицы показывает, что при достижении объемного отношения количества водовоздушной фазы к количеству орошающей жидкости 0,5 наблкдается максимальная степень очистки с минимальными энергозатратами. Дальнейшее повышение соотношения не увеличивает эффективностьочистки, приводя к неоправданному перерасходу водовоздушной фазы и жидкости, и экономически нецелесообразно.Использование воздуха позволяет создать высокоразвитую поверхность контакта за счет мелкодисперсного дробления капель и способствует более интенсивному протеканию процессов тепло- и массообмена. Поэтому при использовании в водовоздушной фазе воздуха наряду с инерционным гПри соотношениях выше или ниже...

Номер патента: 1344393

Опубликовано: 15.10.1987

Автор: Корсаков

МПК: B01D 47/02

Метки: газа, мокрой

...от газа и стекает, а газ с парами воды далее следует в верхнюю часть межтрубного пространства узла дробления, где подогревается и удаляется через патрубок 4.Поскольку в межтрубном пространстве узла 5 дробления происходит подогрев очищенного газа неочищенным, идущим по трубкам, то капельки влаги, находящиеся в очищенном газе, частично испаряются и удаляются вместе с ним, так как испарившаяся влага не улавливается жалюзийным сепаратором 10. В связи с этим предлагаемое устройство позволяет увлажненному очищенному газу подогреваться лишь в нижней части межтрубного пространства, что снижает интенсивность испарения капелек влаги. В результате этого увеличивается улавливание влаги в жалюзийном сепараторе 10, которая возвращается в нижнюю...

Номер патента: 1344394

Опубликовано: 15.10.1987

Авторы: Ершов, Лакомкин, Яковлев

МПК: B01D 47/06

Метки: газопромыватель

...направлении, поток проходит лопасти 19 нижнего завихрителя 17. Благодаря тому, что направление крутки лопастей 19 совпадает с направлением крутки в пат рубке 3, происходит подкрутка потока, приэтом дробление жидкости, стекающей в поток через прорези 7 нижней зигзагообразной перегородки 6, создавая высокоразвитую поверхность контакта фаз, что интенсифицирует процесс очистки газа. Продви гаясь к разрыву 11 нижней зигзагообразнойперегородки 6, газожидкостный поток проходит лопасти 19 верхнего завихрителя 18 и подкручивается. При этом в осевой зоне кольцевого канала 4 создается высокоинтенсивное взаимодействие газового потока с промывной жидкостью, поступающей из патрубка 12 на конусный разбрызгиватель 14, За счет того, что пластины...

Номер патента: 1344395

Опубликовано: 15.10.1987

Автор: Андржеевский

МПК: B01D 53/14

Метки: газа, сероводорода

...поглотительные растворы с рН 13 нецелесообразно из-за резкого повышения парциального давления аммиака над раствором при такой щелочности. Для 5 10 15 20 25 30 35 для поддержания рН раствора на уровне 11-13.Для повышения буферной емкости поглотительного раствора используют, например, ортофосфорную кислоту.Газ, содержащий, об.%: НЬ 10; СО, 30; Н 5; М 55, со скоростью 1 л/мин барботируют через 1 литр раствора, содержащего 200 г/л тиосульфата аммония, 2 моль/л фосфата аммония и 0,001 моль/л динатровой соли антрахинон,6-дисульфокислоты, при 90 С и рН 4.В результате взаимодействия с тиосульфатом 50% исходного сероводорода окисляется с образованием 85,71 г/л серы. Далее газ, содержащий 5,26 об.% сероводорода, поступает во второй реактор, где...

Номер патента: 1344400

Опубликовано: 15.10.1987

Авторы: Батуро, Малыгин, Шевченко

МПК: B01D 53/28, B01J 20/10

Метки: адсорбента, воды, паров

...регенерации сохраняется,П р и м е р 2. Навеску силикагеляпо примеру 1 обрабатывают парамиРОС при 180 С, затем (после удаления летучих продуктов) током влажного воздуха поверхность гидролизуюти удаляют образовавшийся НС 1, Образу 35ется фосфорсодержащий силикагель. Затем продукт дополнительно обрабатывают при 20 С парами бромида бора.Током сухого воздуха удаляют непрореагировавший бромид бора и НВг. Затем потоком влажного воздуха борсодержащие группы гидролиэуют. Содержаниефосфора в образце 1,0 мг-ат/г, содержание бора 1,0 мг-ат/г, Механическая прочность 26,4 МПа. Адсорбционнаяемкость при относительной влажности 00707 составляет 267, и при регенерациисохраняется,П р и м е р 3. Фосфорсодержащийсиликагель по примеру 2 дополнительно...

Номер патента: 1293889

Опубликовано: 15.10.1987

Авторы: Гусева, Степушкина

МПК: B01D 15/04, C01G 56/00

Метки: берклия-250, выделения, ионообменного, эйнштейния

...времени. Накапливающийся берклий периодически извлекают с колонки небольшими порциями Фосфорной кислоты до тех пор, покав элюате не появится 1 -активность, принадлежащая эйнштейнию. Определение и чистота выделенного изотопа Вкпроизводится по у -излучению и периоду полураспада,Исследование влияния концентрации фосфорной кислоты на сорбцию Ез и Вк показывает, что для выделения Вк наиболее целесообразно использовать ее 2-3 моль/л растворы, поскольку в таких растворах достигается оптимальное соотношение между коэффициентами ра.спределения Вк и Ез, которое обеспечивает получение препаратов берклия с высокой степенью чистоты при минимальном времени выделения. Эти данные 51015 иллюстрируются таблицей Изучение влияния количества РЬО 20 при...

Номер патента: 1346174

Опубликовано: 23.10.1987

Авторы: Бондаренко, Капитонов, Харахаш

МПК: B01D 3/12

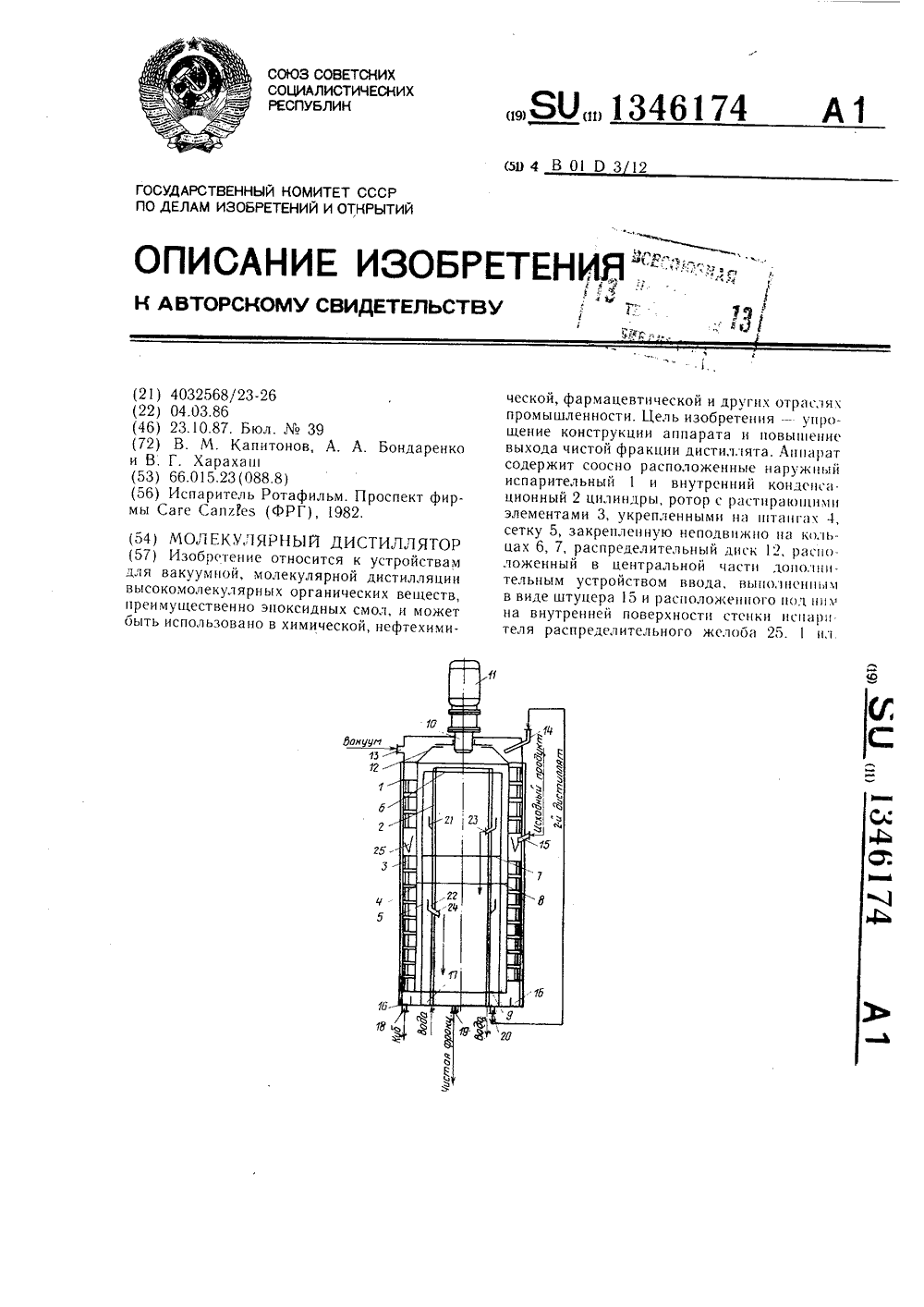

Метки: дистиллятор, молекулярный

...высокомолекулярных органических веществ, преимущественно эпоксидных смол, и может быть использовано в химической, нефтехимической, фармацевтической и других отраслях промышленности.Цель изобретения - упрощение конструкции аппарата и повышение выхода чистой фракции дистиллята.На чертеже представлен молекулярный дистиллятор, продольный разрез.Аппарат содержит соосно расположенные наружный испарительный 1 и внутренний конденсационный 2 цилиндры, ротор с растирающими элементами 3, укрепленными на штангах 4, металлическую брызгозащитную сетку 5, закрепленную неподвижно на кольцах 6 и 7. Для обеспечения жесткости ротор в свою очередь укреплен кольцами 8 и 9. Ротор вращается при помогци приводного вала 10 с герметизированным вводом и...

Номер патента: 1346175

Опубликовано: 23.10.1987

Авторы: Козлов, Летюк, Сухопарова, Фотченко

МПК: B01D 3/32, B01D 47/06

Метки: аппаратов, контактное, мокрого, пылеулавливания, тепломассообменных

...в нижней части цилиндрического кольца 12 и верхней части обтекателя 6 с образованиемкольцевого канала 15 для распределенияпотока жидкости, стекающего по внутреннейповерхности обтекателя 6. С целью наиболееравномерного распределения обоих потоков иих закручивания в каналах 13 и 15 целесообразно установить направляющие лопатки (не показаны),Устройство работает следующим образом.Орошающую жидкость подают через патрубок 5 вовнутрь цилиндрического кольца 12,откуда она по кольцевым каналам 13 и 15 ис помощью направляющих лопаток равномерными закручивающимися потоками распределяется по наружной и внутренней поверхностям обтекателя 6, После этого орошающая жидкость вступает в контакт внижней части кольцевой диффузорной зоны8 с очищаемым газом,...

Номер патента: 1346176

Опубликовано: 23.10.1987

Авторы: Вайдзирдис, Гаврилов, Курковская, Олевский, Старшинов, Трубачев, Шафрановский

МПК: B01D 3/32

Метки: вакуумная, колонна, ректификационная

...направлении, т. е. от внешнего края пластин 9 к внутреннему. Паровой поток оказывается вновь внутри пакета 8, но уже в верхней, большей по высоте части пакета пластин). 1 О 15 20 25 30 35 40 2Огудя он через патрубок 7 для прохода иров попадает во внутреннее пространство е,)е,сукщего по ходу пакета 8, где заглуши;ми О снова откгс)ц)ется в радиальном цдцрдц,)еции и т.д.,),вигялсь таким образом вверх, паровой потк цоцяддет в вышележащую секцию 3, где распо,ожецы пакеты 8 с большим числом пластин 9, я затем в секцию 4 с еще больццми ш высоте пакетами. При этом живое сечение парового потока ступенчато увеличивается, бпагодаря чему снижение остаточного давления не приводит к увеличению линейной скорости паров в зазорах между кольцевь)ми...

Номер патента: 1346177

Опубликовано: 23.10.1987

Авторы: Зеленцов, Наливайко, Рыбинский, Стельмах

МПК: B01D 3/32, B01D 53/18

Метки: аппарат, мокрого, пылеулавливания, тепломассообмена

...желобом 8. 5 10 15 20 25 30 35 40 45 50 она стекает в кольцевой желоб 8,Другая часть жидкости, вытекающая из кольцевых щелей 15 и 16, движется в направлении разделительной перегородки 17. Жидкость, попав на поверхность разделительной перегородки 17, направляется частично в кольцевой желоб 8, а в основном она стекает в виде пленочной завесы, движущейся вертикально вниз во внутреннее пространство кольцевого желоба 8.Другая часть жидкости, движущаяся по левой стороне разделительных перегородок 17, поступает на козырьки 18, с помощью которых она приобретает определенную направленность в сторону кольцевого желоба 8, достигнув которого, она стекает в его внутреннее пространство, откуда через щель 9 стекает в нижнюю часть аппарата, орошая...

Номер патента: 1346178

Опубликовано: 23.10.1987

Авторы: Бомштейн, Волошкин, Жеребович, Кузин, Лисовой, Пономаренко, Попов, Солюс

МПК: B01D 9/02

Метки: барабанный, кристаллизатор

...А-А на фиг, 1.Кристаллизатор содержит горизонтальный охлаждаемый барабан 1, штуцер 2 ввода исходного раствора, штуцер 3 вывода маточного раствора и штуцера 4 вывода суспензии,Внутри барабана 1 перпендикулярно оси вращения размещена вертикальная перегородка 5, имеющая центральное 6 и периферийные 7 отверстия. Барабан 1 снабжен торцовыми стенками 8 и 9. Между перегородкой 5 и торцовой стенкой 8 размещены продольные штанги 10. У торцовой стенки 9 размещены приемник 11 для маточного раствора и приемник 12 для суспензии.Кристаллизатор работает следующим образом.Горячий раствор по штуцеру 2 поступает в барабан 1. Перемешаясь вследствие вращения барабана 1, раствор движется в сторону штуцеров 3 и 4 вывода соответственно маточного раствора и...

Номер патента: 1346179

Опубликовано: 23.10.1987

Авторы: Бидюк, Демченко, Дудина, Евтюхова, Никифорова, Юркова

МПК: B01D 9/02, G05D 27/00

Метки: блоком, кристаллизаторов, парафинов, производстве

...переменных динамических параметров объекта, включая время запаздывания. Это способствует существенному повышению динамической точности отслеживания требуемого значения температуры.Задания для регуляторов степени разбавления сырья и температуры на выходе кристаллизаторов с учетом температуры сырья на входе определяются в блоке 32 с помощью таблицы решений, в которой значения массового содержания масла в парафине поставлены в соответствие конкретным значениям заданий. Эти задания представляют собой те значения, которые позволяют довести качество парафина по содержанию масла до требуемого при данном состоянии технологического процесса на основе непосредственной обратной связи в системе управления по этому параметру.Реализация системы...

Номер патента: 1346180

Опубликовано: 23.10.1987

Авторы: Бондарь, Пономаренко, Свердлин

МПК: B01D 9/02

Метки: кристаллизатор

...10 для подвода исходного раствора и штуцером 11 для отвода суспензии,Теплообменный элемент состоит из пустотелых колец 12, неподвижно установленных посредством трубчатых спицеобразных элементов 13 на общем трубчатом валу 4, внутренняя полость которого разделена перегородкой 15 на две изолированные полости 16 и 17, каждая из которых соединена посредством пустотелых трубчатых элементов с пустотелыми кольцами. Каждая из полостей снабжена штуцерами 18 и 19 подвода и отвода хладоносителя. В нижней части корпуса расположен штуцер 20, предназначенный для слива суспензии при остановке кристаллизатора.Кристаллизатор работает следующим образом.Исходный горячий раствор кристаллизуемой соли поступает через штуцер 10 в верхнюю часть корпуса,...
