B01D — Разделение

Номер патента: 1044312

Опубликовано: 30.09.1983

Авторы: Андреев, Золотарев

МПК: B01D 41/00

Метки: регенерации, фильтров

...осуществляютструей растворителя при давлении неболее 12 ати при одновременном вращении фильтра вокруг своей оси соскоростью 1-1,5 об/мин, а промывкумоющей жидкости и последующую сушкуосуществляют при вращении 3000 об/минс однвоременной подачей моющей жидкости и затем воздуха во внутренние35полости Фильтра под давлением 1,52 ати при этом в качестве моющейжидкости используют светлые нефтепродукты и время .промывки его со"ставляет 2-3 мин, а в качестве раст 40.ворителя используют эмульсию светлыхнефтепродуктов с водЬй при 90-95 С.П р и м е р 1. Производят регенерацию фильтров, снятых с локомотива, Фильтры сначала промывают снаружи струей водомасляной эмульсиинагретой до 90 С под давлением 10 атипри этом их вращают со скоростьюоб/мин,...

Номер патента: 1044313

Опубликовано: 30.09.1983

Авторы: Вафина, Ганзя, Диаров, Крюков, Репин, Эделев

МПК: B01D 45/08

Метки: газа

...потока без предварительного отделения из него крупных капельведет к преждевременной перегрузке се 50паратора по жидкости даже при низкихгазовых нагрузках. Этот недостаток особенно резко проявляется при налийии вгазовом потоке жидкостных пробок.55Цель изобретения - повышение эффективности очистки газа и увеличение производительности устройства. Для достижения указанной цели устройство дпя очистки газа от капельной жидкосги, включающее корпус с входным и спивным патрубками и сепарируюшие элементы в виде многослойных нитчатых пакетов, снабжено криволинейным экраном,расположенным над спивным пагрубком,один конец которого прикреплен к корпусу, а другой отогнут к его вертикальной оси, пакеты установлены под углом 45- 90 О, при...

Номер патента: 1044314

Опубликовано: 30.09.1983

Авторы: Бутвин, Киперник, Сорокина, Эннан

МПК: B01D 46/52

Метки: пакет, фильтрующий

...закреплениюрамок на упругой пружинной ленте, становится возможным беэ использованиядополнительной оснастки проводитьбыструю замену фильтрукщего материалаи при этом обеспечить надежное уплотне ние пакета. Волнообраэность упругой пружинйойленты позволяет использовать различные фютьтрующие ткани либо их композиции, толщина слои которых колеблетсяв широких пределах, 55Оснащение пакета эластичной перфорированной лентой позволяет зафиксироватьположение рамок в пакете и предотвратить 1 1044314 2разгерметизацию пакета при его установкев фильтре.Кроме того, наличие штифтов на первой и последующих рамках, закрепленныхна боковых планках со стороны волнообразной ленточной пружины, позволяет прижать концы фильтрующего материала кпоперечным...

Номер патента: 1044315

Опубликовано: 30.09.1983

Авторы: Гринько, Нерубацкая, Шептун

МПК: B01D 47/05

Метки: пара, сепаратор

...подвопа пара, и поворотная камера 6.В нижней части 7 корпуса 1 размещенывсодная и выходная водяные камеры 8 и 9,подключенные соответственно к входу и выходутрубного пучка 2, патрубок 10 отводаконденсата и патрубок 3.1 пропувки. Йлясепарации пара последний подают черезпатрубок 10 отвода конденсата в нижнюю50часть 7 корпуса 1 конденсатора, гпепроисходит взаимодействие частиц крупнодисперсной жидкой фазы, находящейся впаровом потоке, с колеблющейся пленкойстекающей по трубному пучку 2 отсепарированной влаги, частоты колебания 15 2которых совпадают (диапазон частот 0,5- 17 Гц) в результате чего от потока пара отделяется жипкая фаза с размером частиц по 10 чВ средней части корпуса 1 за счет действия градиента температур парового потока и...

Номер патента: 1044316

Опубликовано: 30.09.1983

Авторы: Бобриков, Коломейцева, Логачев, Рабинович, Шишов

МПК: B01D 47/06

Метки: конденсационный, пылеуловитель

...полостью конуса-обтекателя, снвбженно го крышкой и трубопроводом отвода жид кости 1 3.20Недостатком данного устройства является короткий путь прохождении пьаегаэового потока через радиальную решетку. Частицы не успевают сковгулироввться и выделиться из потока, кроме того, полые.: 25 лопатки снижают живое сечение пля прохожпения пылегаэовой смеси, искажают траекторию закручивания потока и увеличиввют сопротивление аппарата, что обуславливает низкую эффективность и степень З 0 очистки газов.Нвиболев близким по технической сущности к предлагаемому является устройст во пля очистки газа включающее цилиндрический корпус твнРенцивльньГЙ Входной пат 55 рубок, систему орошения и изогнутую перегородку внутри корпуса, образующую с корпусом канал...

Номер патента: 1044317

Опубликовано: 30.09.1983

Авторы: Любарец, Петриченко, Степчук, Ткачук

МПК: B01D 47/10

Метки: пылеуловитель

...13 попериметру соединяются между собой конической вставкой 14 с кольцом 15.Трубопроводами 16 нижний диск соединен со сборником 3.жидкости. Бортотделяет нижний диск от поддона 18,к которому присоединяется выходнойпатрубок 19.В нижней плоскости (днище ) установлена гайка 20 с переливным трубопроводом 21 и гидрозатвором 22.В сборнике 3 жидкости установленаперегородка 23 с отверстием 24 вцентре.Отвод шлама со сборника 3 производится через трубопровод .25 с запорным устройством 26, г подпитка жидкостью - через трубопровод 27 с ре"гулирующим устройством 28. Уровеньжидкости в сборнике 3 контролируетсяпри помощи указателя 29 уровня, астепень улавливания капель жидкостипри помощи водопробного крана натрубопроводе 30,Пылеуловитель работает...

Номер патента: 1044318

Опубликовано: 30.09.1983

Авторы: Губский, Прудников, Раптунович

МПК: B01D 53/04, G05D 27/00

Метки: адсорбером

...8, блок 9 управтельньвю механизмом Г 2 3 .ления установленнь 1 е на входе и выходеОдн ко известное устройство при из-,линЫИ Осушки парогазовой смеси испименяющейся в процессеработы температу-,ЗОтельные механизмы 10 и 11, исполнире апсорбента не обеспечивает надежной тесьные механизмы 12 и 13, размещенныесушки отходящего газа и экономичной на линии регенерации, а также высокотемработы апсорбера.; Температура обезво-, пературный калорифер 14 и вентилятор 18,живаемого газа может меняться со време щцсопящиеся на этой же линиинем по техническим условиям, квк, например изменяется температура отхопящегоиз сушильной камеры газа, используемого . Адсорбер работает слепующим обрав качестве сушильного агента в период . Ромепрогреваиэпелия, При...

Номер патента: 1044321

Опубликовано: 30.09.1983

Автор: Огнева

МПК: B01D 53/04, B01D 53/26

Метки: патрон-осушитель

...герметичной оболочки 16. визуального крнтроля влагопоглотитедя,что позволяет производить периопическийконтроль, не извлекая влагопоглотителя ЩОпнако пля точного анализа влагопог"лотитель необходимо извлекать изупаковки, а это приводит к контактуего с атмосферным возпухом,,влагопоглотителем, герметично закрытыйкрьпцками с помощью рычагов и пружины,устанавливается в осушиваемую и герметично закрываемую оболочку электрообору 25пования, При закрывании колпака оболочки шток сжимает пружину и поворачи. вает рычаги, а вместе с тем. открываеткрышки резервуара с влагопоглотителем.Таким образом, при закрытом колпаке 30оболочки влагопоглотитель сообщается(герметиэируется от внешнего воэпуха)2)Сложное и порогостоящее электронноеоборупование...

Номер патента: 1044600

Опубликовано: 30.09.1983

Авторы: Буяров, Иванов, Семенов, Симонов, Черников

МПК: B01D 21/02, B01D 21/24, C02F 1/00 ...

Метки: отстойник

...цель достигается тем,что отстойник, включающий цилиндроконический корпус с пакетами пластин,центральну водораспределительную 35систему, трубы для подачи исходной иотвода осветленной воды и выгрузкиосадка и водосборный лоток, снабженсистемой распределения и улавливайиявоздуха и перфорированными вертикаль ными трубами, размещенными по периметру цилиндрической части корпуса.в пределах высоты пакета пластин, приэтом нижний торец трубы заглушен, аверхний размещен в водосборном лотке,45выше поверхности воды в нем.Целесообразно систему распределе-,ния и улавливания воздуха выполнятьв виде короба с отверстиями, кольцевой конусной перегородки и заборникавоздуха, выполненного в виде перевернутой воронки с трубопроводом...

Номер патента: 1044603

Опубликовано: 30.09.1983

Авторы: Макаров, Раппопорт

МПК: B01D 21/02, C02F 1/34

Метки: сгуститель

...чтобы вибрацияне препятствовала осаждению твердойФазы, на рабочую поверхность осадительного элемента накладывается слой 45вибропоглощающего материала. Цель изобретения - повышение эффективности осаждения твердых частиц,50 Поставленная цель достигается тем,что в сгустителе, включающем корпус .с коническим днищем, патрубки подво" да исходной суспенэии, вывода сгущенного продукта и осветленного раство-.5 ра, пакет выполненных из вибропередающего материала осадительных элементов, соединенный с источником колебаний, осадительные элементы выполнены с покрытием из вибропоглощающего материала, преимущественно резины,На фиг.1 показан сгуститель, общий вид; на фиг,2 - осадительныеэлементы; на фиг,З - узел 1 на фиг.2,Сгуститель включает корпус 1 с...

Номер патента: 963145

Опубликовано: 30.09.1983

Авторы: Завьялов, Карпачева, Любимов, Муратов, Раковец

МПК: B01D 11/04

Метки: многоступенчатый, экстрактор

...под действием разности уровней в предкамере и корпусе ПСТУ затекают не по длинному каналу, обладающему значительным гидравлическим сопротивлением, а через отверстие в корпусе ПСТУ. Втекание реагентов в ПСТУ и их вытекание по патрубку 8 в реакционную камеру 5 сопровождается образованием эмульсии вследствие трубулизации потока в переменном по течению канале, образованным входным отверстием, полостью корпуса целью изобретения является повышение производительности экстрактора за счет получения укрупненной эмульсии.Эта цель достигается тем, что пульсационное смесительно-транспортирующее устройство установлено в предкамере и снабжено патрубком, со общающим устройство с Реакционной камерой, которая разделена вертикальными лабиринтными...

Номер патента: 729881

Опубликовано: 07.10.1983

Авторы: Олевский, Шафрановский

МПК: B01D 3/32

Метки: газожидкостная, колонна, контактная

...же суммарную ширину, В свободных промежутках между соседними нисходящими спиралями отдельного пакета газовый поток перемешивается,р результирующему эффекту это равосильно тому, что массообмен на длинном орошаемом участке заменяется массообменом на коротких орошаемых участках той же суммарной длины, Как известно, на коротких участках массообмен протекает интенсивнее, чем на длинных участках,Кроме того, свободные промежутки между соседними нисходящими спиралями пакета способствуют выравниванию давления в различных тоцках поперечного сечения газового потока, движущегося горизонтально от стенок корпуса внутрь пакета (или наоборот).729881 Редактор П, Горькова Техред Л,Пилипенко Корректор А, Повх Заказ 7993/1 Тираж 688 ПодписноеВНИИИИ...

Номер патента: 1045899

Опубликовано: 07.10.1983

Авторы: Амитин, Афанасьева, Вакурова, Ермакова

МПК: B01D 7/00

Метки: выделения, парогазовых, продуктов, смесей

...частьрециркулирует в системе с помощьювоздуходувки 5. Необходимый подпор всистеме создается дроссельной заслонкой 6 Отходящие из десублиматора газы содержат Фталевый ангидрид в количествах, соответствующих упругости насыщенного пара при температуре слоя, и ряд других побочных продуктов контактирования, основными из которых являются малеиновый ангидрид и 1,4-нафтохинон (при использовании в качестве сырья нафталина или О -толуиловый ангидрад (при исполь,зовании в качестве сырья О -ксилола. Эти продуктМ могут отлагаться в рециркуляциойной линии в воздуходувке 5. Для предотвращения таких отложейий рециркуляционный поток перегревают на 5-20 од выше точки росы укаэанных веществ в теплообменнике 7.1045899 Темпе- ра- тураплавле-.ния,с Газы...

Номер патента: 1045900

Опубликовано: 07.10.1983

Авторы: Аграноник, Гришин, Еготубов, Керин, Кокурин, Туровский, Щербина

МПК: B01D 33/04

Метки: ленточный, фильтр-пресс

...18, а второй отсек 16 соединен через гидроэатвор и ресивер с источником вакуума другого порядка, например с вакуумным насосом не пока эан ), создающим более глубокое разрежениеКаждый иэ отсеков 16 подключен к средствам 19, 20 удаления фильтрата. Отсек снабжен неподвижно установленной перегородкой 21, пере крываюцей его сверху до предпоследнего поперечного ряда решеток 14 и имеющей фигурные дренажные окна 22, например в форме трапеций, полуовалов или треугольников. Окна 22 расположены под каждой решеткой 14 до предпоследнего поперечного ряда, т.е. до правого конца перегородки 21 с шагом равным длине решетки 14. Длина каждого ряда окон 22 .выбрана равной 2/3 шага.25Суммарные площади отверстий в фигурных дренажных окнах 22 внутри...

Номер патента: 1045901

Опубликовано: 07.10.1983

Авторы: Горный, Метелицын, Рябцев, Таран

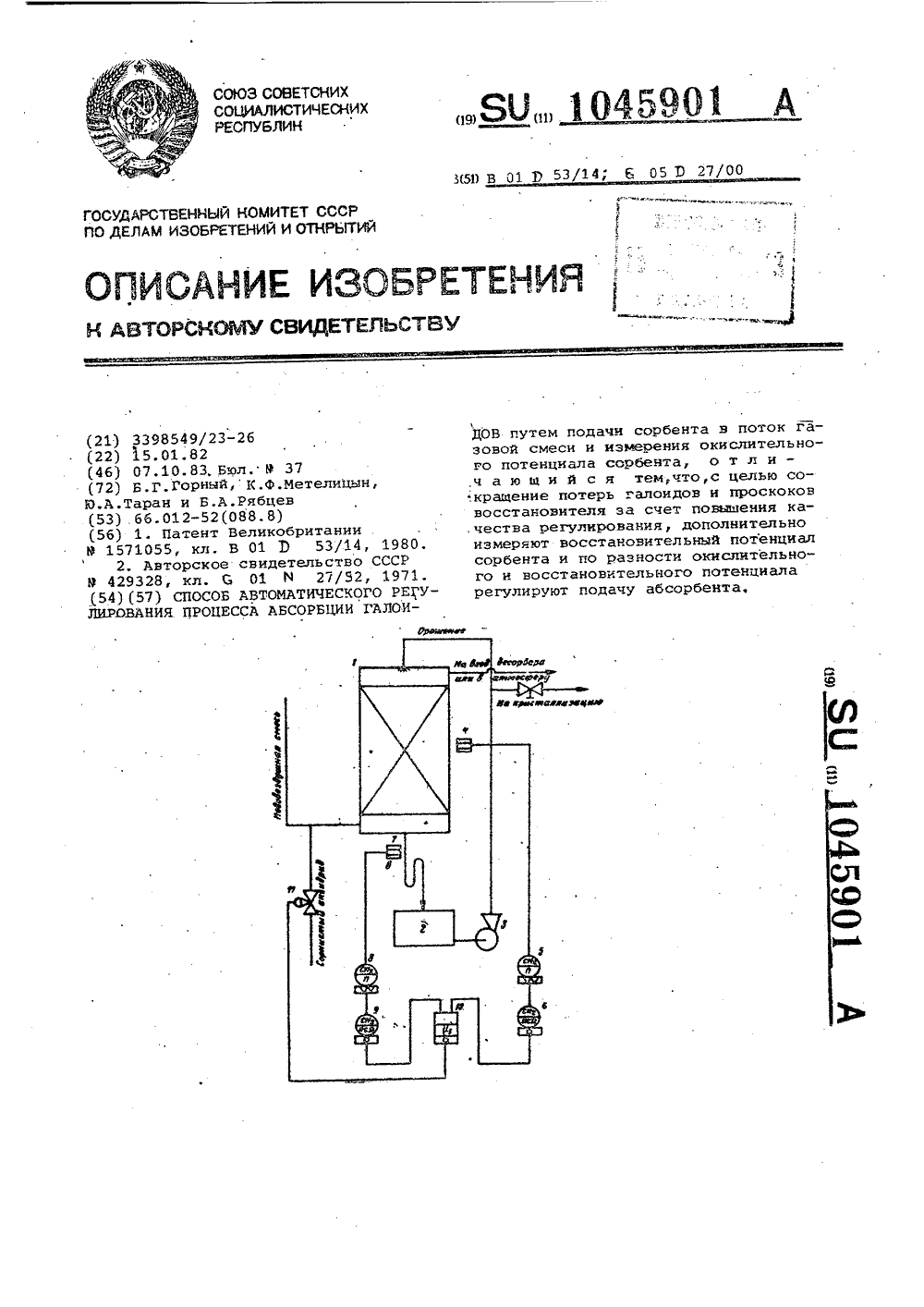

МПК: B01D 53/14

Метки: абсорбции, галоидов, процесса

...плотность Г, происходящих3 результате массообмена, но и химические превращения компонентов навходе и по высоте аппарата.Цель иэобретенкя - сокращениепотерь галоидов и проскоков восстаНОВИТЕЛ 5Цель достигается путем регултирования процесса абсорбции подачей сорбечта з поток газовой смеси к измерения окислительного потенциаласорбента, а также дополнительногоизмерения восстановительного потенпиала сорбента, по разности Окислительного и восстановительного потенциала регулируют подачу абсорбента.03 гт Т-";,;(ЕСТЗО0 та ст( р" та( .О,ца роцесс Отб ЗО ; П И 0 Г )ег о=-,ьтз Нтт,ЧсСТЗс воды; .0: ,Е, ОС"сттта .0 -:.Ка (т 3с бтсгтттбтс ИОДа ОСУЩЕСтЗЛЯСЯ Зс СНЕЕГО Я 3 абсо, бентр Г ри "ЗООРНИ -"Е КОН При кснтак е абзообен.:а с зоэт;уХОМ -т 0(СХ 3...

Номер патента: 1047487

Опубликовано: 15.10.1983

Авторы: Андриканис, Гинзбург, Мельников, Молоканов

МПК: B01D 3/14

Метки: головка, колонны, ректификационной

...А-А на фиг. 1;на фиг.З - сечение Б-Б на фиг.1,Головка ректификационной колонны включает корпус 1, линию вводапаров 2 с холодильником 3, линиюотбора 4, линию подачи орошения 5в ректификационную колонну б, распределительную воронку со сливом 7,установленную в корпусе на оси 8,снабженной гидрозатвором 9, неподвижные воронки 10,дополнительныераспределительные воронки 11 с Фер ромагнитной стенкой 12, установленные в корпусе на осях 13, и электромагниты 14. Головка работает следующим образом. 30 щаются с линией отбора 4, то частьконденсата выводится из системы. Из ректификационной колонны бпары поступают по линии ввода 2через холодильник 3, где конденсируются, и конденсат стекает в распределительную воронку 7. Распределительная воронка 7...

Номер патента: 1047488

Опубликовано: 15.10.1983

Авторы: Басков, Вашкевич, Голубев, Евкин, Левченков, Липкин, Михальчук, Нечаев, Овсюков, Ручинский, Чубуков

МПК: B01D 3/30

Метки: колонна, массообменная, роторная

...с установленными на нем перфорированными стаканами, каждый изкоторых соединен с контактными элементами.Кроме того, контактные элементы.выполнены из сетчатого полотна.На фиг. 1 изображена колонна,продольный разрез по контактной ступени; на фиг. 2 - разрез А-А нафиг. 1.Роторцая массообменная колоннаСОСТОИТ ЦЗ ВсРзИКаЛЬНОГО ЦИЛИНДРИЧЕСкого корпуса 1, внутри которого 65 размещен ротор, состоящий из вала2 и контактных ступеней, включающих распределительное устройство ввиде перфорированных стаканов 3,контактных элементов в виде усеченных прямых и обратных конусов 4и 5 из сетчатого полотна, смонтированных коаксиально на радиальныхОпорах, идущих от днаперфорированных стаканов 3. При этом, каждый обратный конус 5 соединен общимоснованием с...

Номер патента: 1047489

Опубликовано: 15.10.1983

Авторы: Антонов, Брацлавский, Михайлик, Панарский, Полосухина, Стрекицын

МПК: B01D 15/04

Метки: аппарат, ионообменный

...для подачи регенерируюшего раствора в приемный лоток 7.Разгрузочный коллектор 5 разделен перегородками 13 йа секции, а кольцевыми перегородками 14 разделен на кольцевые полости, Число последних соответствует числу рядов ионообменных колонок 6 в обойме 4, Выход каждой иэ ионообменных колонок 6 расположен над разгрузочным коллектором 5, каждому ряду ионообменных колонок 6 соответствует кольцевая, разделенная на секции полость разгрузочного коллектора 5. Однако группа секций разгрузочного коллектора 5 соединена с системой сброса 15, другая группа секций соединена с автоматическим анализатором 16.Выходные концы трубок подачи рабочих растворов 10 установлены так, что в исходном положении они находятся вблизи перегородок 8 приемного лотка 7....

Номер патента: 1047490

Опубликовано: 15.10.1983

Автор: Шебеда

МПК: B01D 17/028, C02F 1/40

Метки: маслоотделитель

...отверстия диафрагмы меньшесечения входного патрубка, а входная и выходная секции снабжены вертикальными патрубками, сообщеннымис атмосферой, высота которых превышает уровень жидкости в питающей резервуаре,На фиг. 1 изображен маслоотделитель; на фиг, 2 - сечение А-А нафиг,1,Маслоотделитель содержит корпус1, выполненный в виде горизонтального удлиненного резервуара, разделенного перегородками 2 и 3 на секции 4 - б. Во входной секции 4 нижевходного патрубка 7 установлена поперечная диафрагма 8 с отверстием9, площадь которого меньше проходного сечения патрубка 7. Выше диа"фрагмы 8 расположена предкамера 10.Выходная секция б образована перегородкой 3, составляющей с дном 11резервуара небольшой проход дляжидкости. Дно 11 резервуара...

Номер патента: 1047491

Опубликовано: 15.10.1983

Авторы: Гилязов, Исламов, Мукминов, Сандурский, Юмашева

МПК: B01D 17/00

Метки: ловушечной, нефти

...резервуар, снабжена трехпродуктовым гидроциклоном, питающим патрубок трехпродуктового гидроцикло-на соединен с разгрузочным отверстием двухпродуктового гидроциклона,а сливной патрубок гидроциклона соединен с разделительным резервуаром,трубопроводом, имеющим дозатор деэмульгатора, блок подачи пресной во 55 65 ды и устройство для акустическойкоалесценции, причем разделительныйрезервуар снабжен трубопроводом подачи отделившейся в нем водМ на входдвухпродуктового гидроциклона,На фиг1 приведена принципиальная схема предлагаемой установкидля обработки ловушечной нефти; нафиг.2 - конструкция устройства дляакустической коалесценции.установка включает двухпродуктовый гидроциклон 1, разгрузочное отверстие которого соединено черезнасос 2 с...

Номер патента: 1047492

Опубликовано: 15.10.1983

Авторы: Вернер, Герда, Зилфиа, Кристиан, Манфред, Райнер, Фолкер, Фридрих, Ханс, Эберхард

МПК: B01D 17/04

Метки: масляных, эмульсий

...флотации,причем одновременно производитсярегулировка температуры, вслед заэтим проводится известным способоммембранная фильтрация по МР 148859,характерным отличием которой является постоянная подача газовой струик загрузочному потоку перед входомв насос и отделение пены от загрузочного потока на выходе из мембранногоотделителя, и что получаемая.в процес р 5се предварительной очистки и мембранной фильтрации обогащенная маслом пена окончательно обрабатывается, попадая в резервуар для разложения, сток которого отводится обратно в эмульсию, н то время какполучившаяся более легкая фаза послесбора в большем количестве выпускается и поступает на дальнейшее использование.Устройство состоящее из сборногообогреваемого резервуара, всасывающего...

Номер патента: 1047493

Опубликовано: 15.10.1983

Авторы: Майоров, Поляев

МПК: B01D 19/00

Метки: газожидкостной, сепаратор

...корпус с коллектором подвода газожидкостной смеси и коллекторы отвода жидкости и газас установленными на их входах соответственно лио фильной и лиофобной тонкопориетыми перегородками, снабжен перфорированный И-образный в плане опорной решеткой, лиофильная перегородка размецена на выемках внешних ветвях решетки., а лиофобная - на внутренних ветвях решетки.Предложенная конструкция позволяет предельно снизить массу, упростить конструкцию и повысить производительность газожидкостного сепаратора, например, в условиях невесомости. Перфорированная решетка является несущей конструкцией для пористых перегородок и выдерживает создаваемый перепад давления, Это дает возможность предельно уменьшить толщину пористых перегородок, а следовательно,...

Номер патента: 1047494

Опубликовано: 15.10.1983

Авторы: Бутков, Ветошкин, Вишняков, Измайлов, Кутепов

МПК: B01D 19/02

Метки: пеногаситель

...которых обращены к пакету трубок, и источником питания, при этомпакет трубок соединен с отрицательным полюсом последнего, а пакет стержней - с положительным. 65 Кроме этого, стержни могут бытьвыполнены с ребристой поверхностьюили зигзагообразными,На фиг. 1 изображен пеногасительс пакетами труб и стержней, общийвид; на фиг. 2 - 4 - три вариантавыполнения стержней,Пеногаситель содержит цилиндрический корпус 1 с патрубками 2-4для подвода пены и отвода газа ижидкости соответственно, крышку 5,пакет металлических трубок б, расположенных в корпусе 1 и пакет металлических стержней 7, обращенныхзаостреннымиконцами к пакету трубок и закрепленных на крышке 5.Пакет трубок б соединен с отрицательным полюсом источника питания(не показан), а пакет...

Номер патента: 1047496

Опубликовано: 15.10.1983

Авторы: Гребенкин, Иванов, Фирсов

МПК: B01D 35/00

Метки: крепления, сетки, узел, фильтровальной

...- упрощение коН-, струкции с одновременным обеспечение равномерного натяжения сетки.поставленная цель достигается тем,з 5 что в узле крепления фильтровальной сетки, содержащем опорное с кольцевой выемкой, йрижимное и эластичное кольца, между которыми расположена Фильтровальная сетка, и поперечном40 сечении эластичное кольцо имеет Форму эллипса, а кольцевая выемка- Форму прямоугольной трапеции.На Фиг. 1 изображена кассетная установка сетки, общий вид на фиг,2 разрез А-А на Фиг,1 (до сборки);.на Фиг, 3 - то же, (в собранномвиде); на Фиг. 4 - вариант установки сетки непосредственно внутри магистральных трубопроводов.Узел крепления Фильтровальной сетки состоит из опорного кольца 1,прижимного кольца 2, расположенноймежду ними...

Номер патента: 1047497

Опубликовано: 15.10.1983

Авторы: Андреев, Аюпов, Гриценко, Московский, Сазонова, Шевцов

МПК: B01D 41/00

Метки: промывки, фильтров

...н виде эжекторов навсасывающем и подающем трубопроводах которых установлены обратныеклапаны,торов имеют не менее трех отверстий.4. Устройство по п,1, о т л и ч а ю щ е е с я тем, что, с целью автоматизации процессапромывки, гидроаккумулятор снабжен сигнализаторами, взаимодействующими с разделитель,ныл элементом и запорным органом,Сопла эжекторон содержат неменее трех отверстий.Устройство снабжено фильтромочистки промывочной жидкости, установленным на подающем трубопроводе,Гидроаккумулятор снабжен сигнализаторами, взаимодействующими с разделительным элементом и с запорныморганом,На фиг. 1 приведено устройстводля промывки фильтров; на фиг.2конструкция эжектора.Устройство состоит из моечнойкамеры 1 с промыночной жидкостьюи размещенными в...

Номер патента: 1047498

Опубликовано: 15.10.1983

Авторы: Даньшин, Мануйлов, Ореховский, Чернышев

МПК: B01D 41/00

Метки: гидродинамической, фильтрующих, элементов

...моющей жидкостью, 2 О привод и держатель фильтрующих элементов, последний выполнен в виде крестовины, на концах которой установлены гнезда для фильтрующих элементов, снабженные насадками, вы полненными в виде диффузоров, установленных на торцах фильтрующих элементов, при этом одна из насадок выполнена с возможностью опрокидывания.На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг. 2 то же, вид сверху; на фиг, 3 - держатель фильтрующих элементов на фиг. 4 - гнездо для установки фильтрующих элементов с опрокинутой насадкой.Устройство состоит из камеры 1, заполненной наполовину моющей жидкостью, крышки 2, привода, включающего двигатель 3 с редуктором 4, на валу 5 которого установлен держа тель б, выполненный в виде...

Номер патента: 1047499

Опубликовано: 15.10.1983

Авторы: Ващук, Газецкий, Лившиц

МПК: B01D 46/00

Метки: воздуха, фильтр

...с окнами, в которых укреплен фильтрующий элемент.Целесообразно в качестве фильтрую- щего наполнителя первого по ходу газа цилиндра испольэовать пористую промасленную керамическую гранулу, а в качестве Фильтрующего наполнителя второго по ходу газа цилиндра использовать хаотически расположенные ленты из фильтровальной бумаги.На фиг. 1 изображен предлагаемый фильтр, вид в плане на Фиг. 2 - раз рез й"й на фиг.1.Фильтр включают корпус 1. с танген-, циальными патрубками 2, конический отбойник 3 с цилиндрической жалюзий. ной решеткой 4. Четный пО ходу газа 45 конический отбойник 5, по оси которого установлен цилиндр б с сетча 3. Фильтр по п.1, о т л и ч а ю щ и й с я тем, что в качестве Фильт рующего наполнйтеля второго по ходу газа цилиндра...

Номер патента: 1047500

Опубликовано: 15.10.1983

Авторы: Батрак, Ермаков, Ильина, Миронов, Рябиков, Самойлова, Чувпило, Шкляревский

МПК: B01D 46/02

Метки: порошков, рукавный, ультрадисперсных, фильтр, фильтрации

...материала при кручении,Цель изобретения - повышение производительности фильтра.Поставленная цель достигается тем, что в рукавном фильтре для фильтрации ультрадисперсных порошков, содержащем кор пус с охлаждающей рубашкой, фильтрующие рукава, сборник порошка с шиберным устройством, клапан избыточного давления и систему регенерации фильтрующих рукавов, система регенерации фильтрующих рукавов выполнена в виде закрепленного на 35 штоке диска с отверстиями, в каждом из которых размещен с зазором рукав, и снабжена кольцевой расположенной по периметру каждого отверстия диска щеткой, длина ворса которой в 1,3 - 1,5 раза больше вели 40 чины зазора между поверхностью рукава и краем отверстия диска.Нижний предел выбран из условия эффективного сбора...

Номер патента: 1047501

Опубликовано: 15.10.1983

Авторы: Головач, Чернов

МПК: B01D 53/26

Метки: воздуха, осушки, сжатого

...клапана 5, в корпусе которого размещены затвор 6, пневмопривод 7 и клапан 8 продувки, Выпускной патрубок 9 отсечного клапана 5 магистралью 10 соединен с адсорбером 11. Адсорбер через обратный клапан 12 сообщен с пневмомагистралью 13 и воздухосборником 14, Параллельно обратному клапану 12 подсоединена магистраль 15 продувки адсорбера с дросселем 16. Теплообменник 4 через рабочую камеру 17 отсечного клапана 5 и дополнительную магистраль 18 связан с камерой 19 регулятора 20 продолжительности цикла регенерации. В корпусе регулятора размещены затвор 21 и пневмопривод 22, подрессоренный пружиной 23. Камера 19 магистралью 24 слива соединена с адсорбером 11, а магистралью 25 - с клапаном 8 продувки. Подпоршневая камера 26 пневмопривода 22...

Номер патента: 1047502

Опубликовано: 15.10.1983

Авторы: Дильман, Кабаков

МПК: B01D 53/18

Метки: аппаратов, жидкости, насадочных, распределитель

...Пния жидкости по насадке аппарата.Поставленная цель достигается тем, чтов распределителе жидкости для насадочныхаппаратов, включающем предварительныйраспределитель и оросительные трубы, пред-варительный распределитель снабжен внутренней перфорированной вводной трубойи распределительными камерами с индивидуальными дозирующими диафрагмами,а оросительные трубы снабжены установленными над ними желобами с прорезями. 30На фиг. 1 схематически представлен предлагаемый распределитель, общий вид; нафиг. 2 - разрез А-А на фиг. 1; на фиг. 3 -разрез Б-Б на фиг. 1; на фиг, 4 - разрезВ-В на фиг. 3. Распределитель жидкости для насадочных аппаратов состоит из входного штуцера 1, предварительного распределителя, выполненного в виде перфорированной трубы...
