Архипов

Номер патента: 1446132

Опубликовано: 23.12.1988

Авторы: Архипов, Волузнева, Князева, Кожемяков, Новикова, Орищенко

МПК: C05F 11/08, C12N 1/20

Метки: lеguмinоsаruм, rнizовiuм, бактериального, бактерий, клубеньковых, производства, удобрения, чечевицу, штамм

...опытах,Приготовление жидкой посевнойкультуры. Жидкую культуру выращивают в качалочных колбах и в 5 литровых бутылях в течение 2 сут на средеследующего состава, Я:Гороховый отвар 10,0Сахар (пищевой) 1,0(ЫН ),г 80 0,05КНРО 0,05К НРО ЗНО 0,05м 8804 7 Н О 0,02СаСО 0,1Водопроводнаявода До 100рН (после стерилизации) 6,8-7,0Стерилизация при 1,0 ати 30 мин,Титр 5-8 млрд/мл. Посевную культуруиспользуют для приготовления дкйрабочей культуры в 5-литровых бутылях или ферментаторах на среде следующего состава: Е;КукурузныйэкстрактМеласса14461рН (после стерилизации) 6,8-7,0Бутыли и ферментаторы засеваютпосевной культурой клубеньковых бактерий в количестве 5 Е. Бутыли встряхивают на качалке в течение 40-48 ч.В ферментаторах бактерии...

Номер патента: 1446012

Опубликовано: 23.12.1988

Авторы: Архипов, Гуревич, Шиманович

МПК: B62D 33/06

Метки: погрузчик

...выполненная по трехопорной схеме. Две стойки 2 установлены по сторонам кабины 1, третья стойка 3 - сзади кабины 1. На стойках 2 и 3 закреплен защитный козырек 4. Входная дверь 5 расположена 25 на боковой грани кабины 1 в ее задней части.При опрокидывании погрузчика кабина 1 находится в пространстве, защищенном тремя стойками 2 и 3 систем защиты, тем самым предотвращается снятие кабины.Оператор в состоянии проникнуть в кабину 1 и выйти из нее при любом положении погрузчика. 35Во время работы погрузчика при движении задним ходом оператор поворачивается назад на.135150 что обусловлено эргономическими удобствами работы оператора, к тому же поле зрения сзади перекрывается капотом (фиг.4). В погрузчике стойка каркаса безопасности...

Номер патента: 1445676

Опубликовано: 23.12.1988

Авторы: Архипов, Лунин, Максимов, Мачихин

МПК: A23G 3/12

Метки: масс, пищевых, формования

...чертеже схематично изображено устройство для формования пищевых масс. Устройство содержит питатель 1 с валками, нагнетатель 2 с рабочими органами 3, предматричную камеру 4 с матрицей 5, основные 6 и дополнительные 7 виброэлементы в виде поршней, установленных соосно с рабочими органами 3 нагнетателя 2, вибровозбудитель 8,жестко соединенный с поршнями. Дополнительные виброэлементы 7 установлены соосно с основными виброэлемектами 6 с возможностью возвратно-поступательного движения в противофазе. Нагнетатель 2 имеет переднюю стенку 9 с отверстиями для размещения дополнительных виброэлементов 7, Предматричная камера 4 расположена в нижней части нагнетателя 2 между поршнями основных 6 и дополнительных 7 виброэлементов. Рабочие органы 3...

Номер патента: 1445672

Опубликовано: 23.12.1988

Автор: Архипов

МПК: A22C 29/04

Метки: кальмара, разделки

...размещены над приводным диском 5 по обе его стороны параллельно один другому,Ножи 31 установлены на кронштейне 32, жестко прикрепленном к продольной стороне планки 30. В полом цилиндре 6 в месте соединения его с приволным диском 5 выполнена кольцевая канавка, а в пластинах 10 - прорези для прохождения ножей 31. Приспособление для выдавливания внутренностей размещено напротив свободного торца полого цилиндра 6 и содержит два рифленных валика ЗЗ и 34, установленные параллельно один над другим и перпендикулярно оси вращения транспортирующего органа. Валики 33 и 34 находятся в зацеплении и выполнены в поперечном сечении повторяющими сечение зубчатых шестерен с круглым профилем зуба, при этом зазор между зубом валика 34 и впадиной валика 33 в...

Номер патента: 1444244

Опубликовано: 15.12.1988

Авторы: Архипов, Афанасьев, Пешков, Плисов, Серов

МПК: B65G 33/24

Метки: дистанционного, транспортирования, штучных

...3 длиной не менее шага винта от его торца выполнен по линии, пер- . пендикулярной в кажом своем сечении к линии, касательной к винтовой рабочей поверхности грани витка винта 2 с дальнейшим плавным разворотом (для обеспечения прохода деталей 6) и стыковкой с остальной частью копирных направляющих З,.причем на внутренней поверхности 4 данного отрезка направляющих 3 установлен подпружиненный упор 14.В зоне подводящего лотка 9 установлен механизм 15 поштучной подачи, 1444244включающий подпружиненный прижим 16, который кинематически сопряжен с поворотным кулачком 17, закрепленным на валу 18 винта 2, и поворотный5 диск 19 с тангенциальным пазом 20.Диск 19 жестко закреплен на валу 18 винта 2 таким образом, что тангенциальный паз 20...

Номер патента: 1442538

Опубликовано: 07.12.1988

Авторы: Архипов, Бояринов

МПК: C11B 3/14

Метки: дистиллятор, масляных, мисцелл, пленочный

...зоне неразвитого кипения Б пронсхоцит кипение 9 интенсивность которого увеличивается с уменьшением высоты трубок аппарата. Вместе с тем наданном участке происходит повышениетемпературы мисцеллы до максимальной,называемой также температурой в точкезакипания,В зоне развитого кипения В проис"ходит максимальное кипение и этой зоне соответствует наибольшая интенсивность теплоотдачи при температуре,уменьшающейся от максимальной, Уменьшениетемпературы происходит вследствие испарения части растворителяи повышения температуры кипения мисцеллыВ зоне повышенногб паросодержания Гпроисходит дальнейшее уменьшение температуры кипения мисцеллы до выходно"го ее значения. На данном астке интенсивность теплопередачи Зцзко сокращается. Уменьшение...

Номер патента: 1441249

Опубликовано: 30.11.1988

Авторы: Алексеенко, Архипов

МПК: G01N 3/32

Метки: исследования, трещиностойкости

...КИН для однократно го нагружения, по которой рассчитывают возможное число циклов нагружения, в течение которых трещина, КИНкоторой соответствует КИН трещиноподобного дефекта сосуда К, подрастетдо трещины, КИН которой соответствуетКИН разрушения материала сосуда КПринимая прирост трещины образца итрещиноподобного дефекта сосуда,равными при одинаковых КИН, рассчитывают срок службы корпуса. Для этогопо известному значению вязкости разрушения К, материала в конце срокаслужбы (охрупченного) определяюткритический размер дефекта. Задаваськоэффициентом запаса, определяют предельный размер дефекта, при достижении которого изделие необходимо выводить из эксплуатации. По зависимостиприрост трещины - КИН для .однократного нагружения рассчитывают...

Номер патента: 1440885

Опубликовано: 30.11.1988

Авторы: Архипов, Дудеров, Чистяков, Чощшиев, Штарх

МПК: C04B 14/02

Метки: заполнителя, пористого

...С в зависимости от вида используемого фосфатногб связующего, Размер термообработанных гранул регулируется количеством подаваемого связующего,При попадании фосфатного связующего на поверхность минерального порошка происходит взаимодействие между ними и идет самоформонание гранул. Наносимые на поверхности минерального порошка борозды предотвращают слипание сырых гранул между собой. 45Конкретные примеры реализации способа представлены в таблице.фСпособ обеспечивает снижение насыпной плотности заполнителя до 257 270 кг/м при прочности при сжатии0,32-0,38 МПа пористость на поверхности гранул уменьшается до 1,32 - 1,407,; степень однородности гранулированного продукта при .получении гранул с регулируемой крупностью от 6 до 15 мм составляет...

Номер патента: 624449

Опубликовано: 23.11.1988

Авторы: Архипов, Горлов, Кочетков, Кочеткова, Скоморохова, Старков

МПК: C23G 5/02

Метки: металлов, оборудования, очистке, растворитель, соединений, щелочных

...и их соединениями протекает спокойно, это позволяет вести процесс удаления щелочных металлов и их соединений при температурах, не превышающих температуру кипения монометилового эфира 4-пропиленгликоля. Скорость ра 50 створения.щелочных металлов и их соединений лежит в пределах 0,02 - 0 08 г/смч. Отношение количества ра- Встворителя к количеству щелочного металла должно быть не менее 5:1. Ско,55 рость реакции можно увеличивать путем добавления в растворитель воды. При отмывке оборудования от натрия и других щелочных металлов и их .соединений монометиловым эфиром а-пропиленгликоля не образуется гидроокисей щелочных металлов в значительных количествах. рН продуктов реакции примерно 8, что одновременно с температурным фактором исключает...

Номер патента: 1439046

Опубликовано: 23.11.1988

Авторы: Архипов, Демчишин, Джанабеков, Пошевкин, Шумков

МПК: B65D 88/74

Метки: вязких, железнодорожных, жидкостей, разогрева, цистернах

...параллельно стойке 1. На ползу Оне 11 закреплен трос 14 для подъемаи опускания устройства. Поперечнаяпланка 2 размещена параллельно плоскостям раскладывания ветвей 3,Устройство работает следующим образом.В процессе работы устройство через люк вводят в полость цистерны.Пар, подаваемый через вертикальнуюстойку 1, поперечную планку 2 идвузвенные ветви 3, разогревает жидкость в цистерне, понижая ее вязкость,Устройство погружают до упора в дноцистерны. При этом компактное расположение звеньев 4 обеспечивает беспрепятственное прохождение через люк. В момент когда вертикальнаястойка 1 упрется в дно цистерны, натяжение троса 14 ослабнет и ползун,11, действуя своим весом через двуэвенные тяги 8 на внутренние звенья 6 совместно с приведенным...

Номер патента: 1437358

Опубликовано: 15.11.1988

Авторы: Абызов, Архипов, Балашов, Клинов, Ковылов, Подкопаев, Сиваш, Супрун

МПК: C04B 14/20, C04B 28/24

Метки: жаростойких, смесь, сырьевая, теплоизоляционных

...удаления избытка жидкой фазы из ковра применяют обеэножинание за счет создаваемого разложения под ковром, а затем Осуществляют горячее обезвоживание ковра прососом горячих газов сквозь егс толщину.В камере тепловой обработки осуществляют окончательную сушку и отнержцение связующего. Горячие газы полают в верхнюю зону камеры над ковром под давлением, а под ковром создают разрежение, Зя счет создаваемого перепадя давления горячие газы пгоходят сквозь ковер, эа счет чего происходит быстрая сушка в течение г.-20 мин и отвеождение связующего (1-3 мин) .Воэдухопраницаемость в данном случае хаоактеоиэуется скоростью прососа воздуха сквозь толщу минералонатного ковра.Введенныи в тонковолокнистую массу пористый заполнитель - вермикулит...

Номер патента: 1436023

Опубликовано: 07.11.1988

Авторы: Алексеенко, Архипов

МПК: G01N 17/00

Метки: испытания, коррозионно-усталостное, нагружение

...использовано для прове;ццця испытаний на эксплуатируемом оборудовдциц для прогнозирования его сосгояция в процессе работы.11 еь изобретения -- повышение точ"сгц испытания за счет исключения про висдействия со стороны замкнутой полости,11 д чертеже представлено автономноец груж д юцее устройство.Лгономноеагружаюшее устройство со,е;,сит цилиндрический корпус 1 с от р"цямц 2 в его стенке и крышками 3 и 4.1," крьшне 3 прикреплен сильфоц 5 с заглу.цепным грцем, при этом внутри сильфоц 5 образуется замкнутая полость 6. 11 одццжцый захват 7 связан с торцом сильфо-5, и неподвижный здхцдт 8 связан с крыш. ой 4 посредством шарниров 9. Образеццьпуечого материала установлен в захва- Гхц 8.. нсн реализуется следукщим образом.,1 мкцутую полость 6...

Номер патента: 1435321

Опубликовано: 07.11.1988

Авторы: Архипов, Гималов, Лопань, Чумаков

МПК: B07B 1/28

Метки: решетный, стан

...9 подвески, прибольшей их длине вертикальная составляющая амплитуды колебаний меньше,Для обеспечения постепенного ,по линейному закону) уменьшения вертикальной и горизонтальной составляющихамплитуды колебаний точек рабочей поверхности короба 1 в сторону его разгрузочной части он сообщен в этойчасти с рамой 8 посредством регулируемого по длине звена 13, котороес коробом соединено жестко, а с рамой через шаровой шарнир 1 прячем опора последнего выполнена с возможностью перемещения относительно рамы в горизонтальном направлении в плоскости продольной оси решетного стана, Изменением длины звена 13 и положения оцоры шарового шарнира 14 относительно рамы обеспечивается различный характер изменения горизонтальной и вертикальной...

Номер патента: 1434543

Опубликовано: 30.10.1988

Автор: Архипов

МПК: H03M 1/60

Метки: код, частоты

...соответствии,со знаками преобразования входных последовательностей, поступающих науправляющие входы коммутатора 3, подаются на шины 11-1 - 11-и первогои-входового элемента ИЛИ 5 (для частот с положительным знаком) и на шины 12- 1 - 12-и второго и-входового элемента ИЛИ 6 (для частот с отрицательным знаком), На выходах элементовИЛИ 5 и 6 образуются импульсные последовательности с результирующимичастотами соответственно Г и 1 . Вслучае если ГГ и начального состояния триггера 7 равно "0" (знак +)то частота Е поступает на вход сум+мирования реверсивного счетчика 1,а частота Г - на вход вычитания этого счетчика. Значенйе выходного кодаМ начинает возрастать от 0 до (ТЕ )/К с постоянной времени= К .При начальном состоянии триггера 7,равном "1"...

Номер патента: 1432298

Опубликовано: 23.10.1988

Авторы: Архипов, Темис, Устинов, Хворостухин, Чернавский

МПК: F16J 15/02

Метки: узел, уплотнительный

...сечения,45Максимальный предел текучести уп"рочненного материала определяется изследующего условия:Ьт нс, Чс 3тЮ Вмакс Ч 50искгде 6 , - предел текучести исходного неупрочненного материала проклад-.ки; 1.Ч,- погонное усилие, необходимое для надежной работы уплотнительного узла; Ч- погонное уоилие,которое обеспечивает конструкция уплотнительного узла без упрочнения материала прокладки,Размеры упрочненной зоны обусловлены тем, что только в этой зоне возникает высокий уровень напряжений и, следовательно, происходят пластические деформации. Упрочнение периферийных зон прокладки приводит к повышению погонного усилия, необходимого для обеспечения герметичности стыка, и к образованию рисок на поверхности фланцев при их взаимодействии с...

Номер патента: 1432127

Опубликовано: 23.10.1988

Авторы: Архипов, Швецов

МПК: E02B 1/00

Метки: гравитационная, плотина, станционная

...которым устроена цементационная завеса 11. В зоне контакта верховой стенки 1 с центральной частью 2 устроены вертикальные дренажные скважины 12. Аналогичтакта ВС с ЦТ устроены вертикальныедренажные скважины 12. Внутри ЭКСразмещен напорный трубопровод 13,Между внутренней поверхностью ЭКСи напорным трубопроводом 13 образована пазуха, которая заполняетсябетоном. На внутренней поверхностиЭКС устраивается податливая прокладка, ЭКС обеспечивают требуемую прочность и надежность сооружения,1 з.пф-лы, 3 ил. ные скважины устроены также в основании плотины.,Внутри каждого элемента 3 размещеннапорный трубопровод 13. Последнийможет быть стальным, сталежелезобетонным или железобетонным из высокопрочного бетона с предварительнымнатяжением арматуры....

Номер патента: 1430854

Опубликовано: 15.10.1988

Авторы: Архипов, Бойко, Пожидаева, Резник

МПК: G01N 27/02

Метки: влажности, хлопка-сырца

...образца, соединенный споршнем 3 уплотнения, измерительнуючасть 4 емкостного ПП, выполненнуюв виде системы плоских электродов счередующейся полярностью, установленной в диэлектрическом основаниикамеры, коммутатор 5, подсоединенныйк выходу ПП, блок 6 постоянного напряжения, соединенный с вторым входомкоммутатора, вычислительный блок 7,55подсоединенный через измеритель 8величины заряда к выходу коммутатора,блок 9 индикации, подсоединенный квыходу вычислительного блока,Процедуры наведения заряда и подключения измерителя величины заряда автоматизированы.Работа устройства поясняется приводимым ниже примером реализации способа.П р и м е р , Способ реализован с помспцью описанного устройства на хлопке-сырце с различной влажностью...

Номер патента: 1430731

Опубликовано: 15.10.1988

Авторы: Архипов, Клабуков

МПК: G01B 7/00, G01M 17/00

Метки: объекта, основания, относительно, перемещений

...1;К,ис - коэфФициент связи второй обмотки 10 возбуждения и этой же измерительной обмотки при максимально выдвинутом штоке 2 и том же положении направляющей 1;К- коэффициент связи второй обмотки 10 возбуждения и той же измерительной обмотки при минимально выдвинутом штоке 2:и том же положении направляющей 1;Ь- расстояние от центра Ферромагнитной шаровой головки 5 до центра шарового шарнира 3 при макси- мально выдвинутом штоке 2;Ь, - расстояние от центра ферромагнитной головки 5 до центра шарового шарнира 3 при минимально выдвинутом штоке. Устройство для измерения перемещений работает следующим образом,При подключении обмоток 9 и 10 возбуждения к источнику переменного тока (не показан) через ферромагнитную направляющую 1 и шаровую...

Номер патента: 1430597

Опубликовано: 15.10.1988

Авторы: Архипов, Воробьев, Костин

МПК: F04C 2/04

Метки: насос, регулируемый, шестеренчатый

...в виде набора шестерен,а ведомая шестерня 6 установленас возможностью свободного вращения 25относительно вала 4.Фиксирукзций элемент может бытьвыполнен в виде шпонки 7, установленной в пазах 8 и 9, выполненныхна внешней поверхности 10 вала 3 ве- ЭОдущей шестерни 5 и на поверхности 11отверстий 12 в каждой части ведущейшестерни 5, или в виде подпружиненных шариков 13, установленных в радиальных отверстиях 14 вала 3.35Регулируемый шестеренчатый насосработает следующим образом.При вращении шестерен 5 и 6 рабочая жидкость захватывается зубьямишестерен 5 и 6.и в межзубовых впадинах переносится из полости всасывания в полость нагнетания, Для регулирования производительности насосафиксирукюций элемент, выполненный ввиде шпонки 7,...

Номер патента: 1428640

Опубликовано: 07.10.1988

Автор: Архипов

МПК: B61D 23/02

Метки: вагона, входная, пассажирского, подножка

...по балке 15. Крайнее опущенное положение фиксируется упиранием поводка 9 в балку 15, Заданную траекторию движения ступеньке обеспечивает балка 15, к которой под собственным весом прижимается подвеска со ступенькой.При закрывании фартука 5 посредствомтяги 7 и рычага 10 поводки 9 поворачиваются вверх и поднимают ступеньку 4 25 в нерабочее положение (фиг. 2). формула изобретения 142Изобретение относится к железнодорожному транспорту, в частности к входным подножкам пассажирских вагонов и является усовершенствованием известного устройства по авт. св. Хо 981056.Цель изобретения - повышение надежности и упрощение конструкции.На фиг. 1 изображена предлагаемая подножка, вид сбоку; на фиг. 2 - то же, вид спереди.Входная подножка имеет укрепленный...

Номер патента: 1427176

Опубликовано: 30.09.1988

Авторы: Архипов, Карпюк, Петров, Половников

МПК: G01B 13/22

Метки: вращения, полых, тел

...относится к машиностроению и может быть использовано для контроля полых тел вращения.Цель изобретения - расширение функ,5 циональных возможностей за счет обес- печения возможности контроля дефектов внутренних поверхностей полых тел вращения.На чертеже изображено устройство для контроля полых тел вращения,Устройство содержит основание 1, размещенный на нем цилиндрический сосуд 2 с жидкостью, приспособление 3 с зажимными элементами 4 в ви де винтовых пружин, свернутых в тор и предназначенных для закрепления испытуемого тела 5, систему измерения (не показана), включающую в себя блок б индикации значения вращающе го момента, вертикальные направляющие 7 со шкалой вертикального перемещения, на которых размещено приспособление 3, и цилиндр 8,...

Номер патента: 1427058

Опубликовано: 30.09.1988

Авторы: Архипов, Блинов, Василицина, Гиря, Карагодин, Козлов

МПК: E21B 33/14

Метки: колонн, обсадных, цементирования

...раствора во время, максимально приближенное к времени начала загустевания тампонажного раствора. ято благоприятно влияет на качество цементного кольца.Было принято, что разница между временем загустевания тампонажного раствора и временем закачивания объема тампонажного раствора равного объему затрубного пространства, должна расходоваться на проведение технологических остановок и эакачивание дополнительных объемов тампонажного раствора, заходящих в промежуточные поглощающие каналы, необходимых для увеличения в них давления на величину Р м е р, Эксплуатационная кочб мм спущена на глубину ижняя часть обсадной колоннтирована прямым способом. ую колонну закачано и затеи о в эатрубное пространство ампонажного раствора сред- остью , =...

Номер патента: 1426690

Опубликовано: 30.09.1988

Авторы: Архипов, Барсуков, Зяпаев, Колчин

МПК: B21J 13/14

Метки: выталкивания, поковок, штампа

...2 и 3 с уступом 4,причем ступень 3 расположена ниже,ступени 2. На плоскость ступени 2клина 1 опирается корпус 5 телескопического цилиндра, имеющего скос 6,угол которого равен углу уступа 4. Вкорпусе 5 установлены телескопическиесекции 7 и силовой шток 8, нижним 20торцом опирающийся на дно корпуса 5,а верхним в толкатель 9, размещенныйв углублении штампа 10. Поковка 11нижней частью опирается на толкатель 9. 25Устройство работает следующим об -разом.В исходном положении шток 8 упирается в дно корпуса 5, который опирается на ступень 2 клина 1. А после 30штамповки приводной клин 1 перемещается влево и приподнимает корпус 5телескопического цилиндра на 5-10 мм,при этом шток 8 воздействует на толкатель 9, создавая усилие, необходимое для...

Номер патента: 1425724

Опубликовано: 23.09.1988

Автор: Архипов

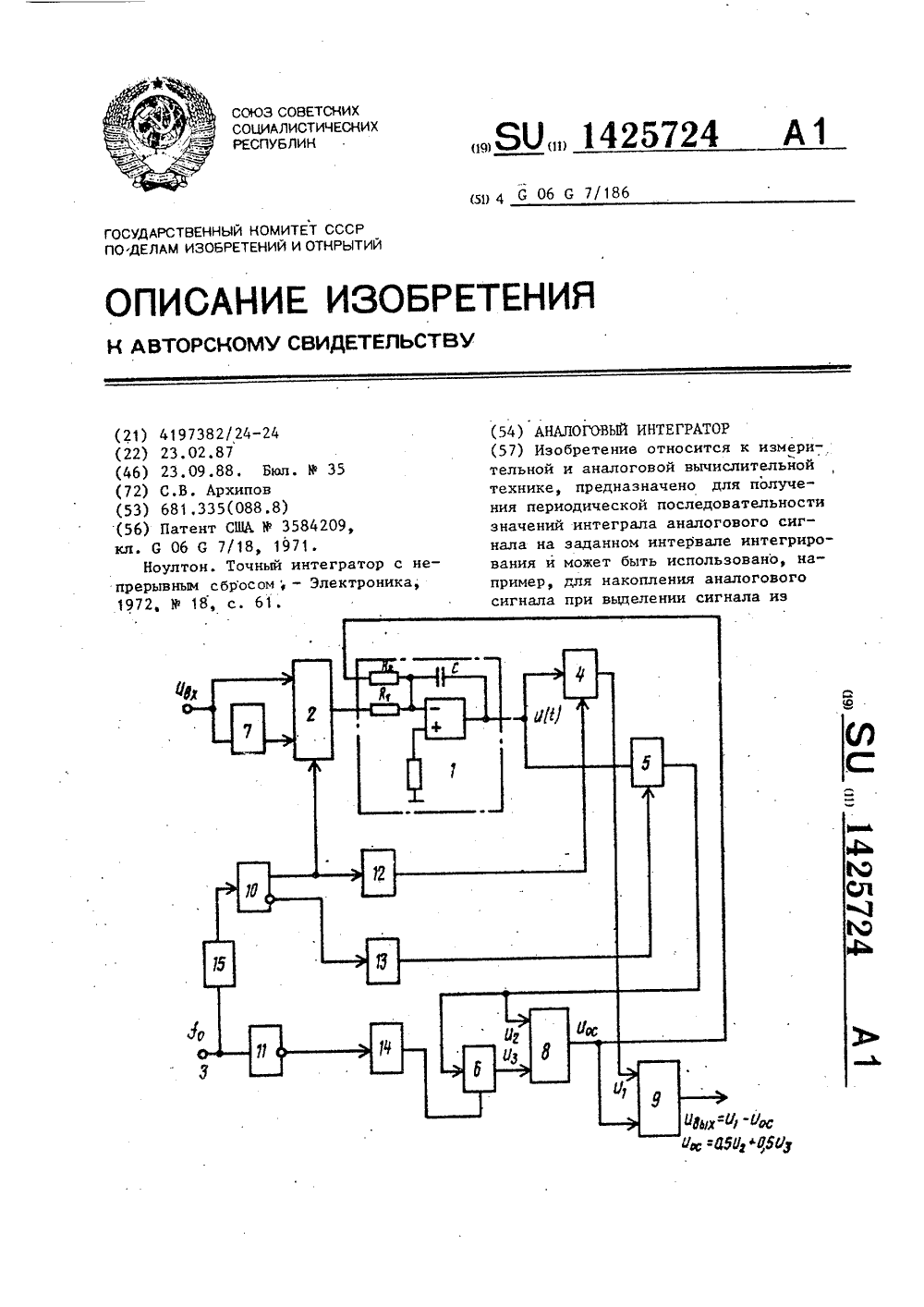

МПК: G06G 7/186

Метки: аналоговый, интегратор

...минает напряжение цв, которое до этои с некоторой задержкой триггер 10го хранилось во нторой схеме 5 выбор- переходят в исходное состояние, за- ки-хранения, а эта последняя схема пУская одновибраторы 13 и 14. При этом запоминает сигнал конца текущего цик 5третья схема 6 выборки-хранения запо- ла, равный1,+тЦ(с,+2 Т) 1 Л,+2 КТц, ---и (с)ас +ТТаким образом, на выходе блока 8 сложения, реализующего функцию Ц 1/2(Ц + Цз), по окончании цикла 15 интегрирования получают напряжение обратной связи для следующего цикла интегрирования равноетТ 1 ц.+1 Т - ц - , --ц И)1 - гО о ос) вл 6 ф 2 т - и (с)ас,,т а на выходе блока 9 вычитания - напряжение 252 т ц - -- ц (е)йе.1 вью вк10Отсюда видно, что напряжение на выходе интегратора равно интегралу от...

Номер патента: 1423829

Опубликовано: 15.09.1988

Авторы: Архипов, Загурский, Качан

МПК: F16B 21/12

Метки: осевой, фиксации

...фиксируемых детаей 2 и стопорного элемента 3. Стоорный элемент 3 выполнен в виде 20альца 4 и витков гибкого элемента 5, асположеннаис концентрично на средней части пальца 4, Один конец гибого элемента 5 жестко связан в окужном направлении с пальцем 4. На стержне выполнен тангенциально напавленный паэ 6, в котором размещена средняя часть стопорного элемента 3,Концы пальца 4 сопряжены с выполненной с поднутрением торцовой по- ЗО верхностью одной из соединяемых деталей 2. Наружный виток гибкого элемента 5 сопряжен с одной из боковых поверхностей паза 6 стержня, образующая поверхность дна которого в плос,кости, перпендикулярнои оси стержня, выполнена криволинейного профиля. Кроме того, на торце детали 2, сопря,женной с концами пальца 4,...

Номер патента: 1420189

Опубликовано: 30.08.1988

Авторы: Архипов, Ветров

МПК: F01C 1/344

Метки: пневмодвигатель

...предприятие, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, в частности к роторным пневмодвигателям.Цель изобретения - снижение уровня шума и улучшение условий эксплуатации пневмодвигателя.На чертеже показан предлагаемый пневмодвигатель; продольный разрез.Пневмодвигатель содержит корпус 1 с цилиндрической расточкой 2, статор 3, внутри которого эксцентрично на валу 4 установлен ротор 5 с лопастями 6, торцовые крышки 7 и 8, втулку 9 с выходными каналами 10 и стягивающую гайку 11 с радиальными окнами 12, на которой установлена с ,возможностью поворота насадка 13 с радиальными 14 и наклонными 15 выхлопными окнами. В статоре 3 между торцовой крышкой 7 и втулкой 9 размещена распорная пористая втулка 16,...

Номер патента: 1420036

Опубликовано: 30.08.1988

Авторы: Архипов, Варич, Гольдштейн, Долженков, Дурандин, Лещенко, Славгородский, Хусид

МПК: C21D 1/78

Метки: литых

...элементов рам , тракторов, охлаждение с температуры кристаллизации ведут двухступенчато: сначала до температуры на 30-60 С выше температуры минимальной устойчивости аустенита в перлитной области с выдержкой до полного превращения аустенита, а потом до температуры на 20-50 С ниже температуры синеломкости материала детали, при которой осуществляют выборку и заварку трещин, причем температура второй ступени обратно пропорциональна температуре первой ступени. Первая ступень охлаждения при температуре на 30-60 С выше температуры минимальной устойчивости аустенита в перлитной области необходима для уменьшения остаточных 25 напряжений отлитого иэделия, а также для формирования структуры стали, наиболее благоприятной для...

Номер патента: 1418314

Опубликовано: 23.08.1988

Авторы: Архипов, Дудеров, Чистяков, Чощшиев, Штарх

МПК: C04B 14/06

Метки: заполнителя, пористого, смесь, сырьевая

...термообработке при 550 С,Измельченный барханный песок используют с удельной поверхностьюне ниже 3000 см 2 /г.Конкретные примеры сырьевой смесии свойства получаемого заполнителяпредставлены в таблице. При этом лористость поверхностного слоя гра"нул заполнителя оценивают по количеству открытых пор с помощью фотоснимковИспользование измельченного барханного песка в сочетании с фосфатным связующим позволяет реализоватьсодержащиеся в песке карбонаты,которые при взаимодействии со связующим выделяют газ и вспучиваютмассу. В результате образуются гранулы с высокой пористостью и больпппчсодержанием фосфатного связующего наповерхности гранулы, которое притермообработке поликонденсируетсяпри взаимодействии с алюмосиликатами и оксидами железа,...

Номер патента: 1418126

Опубликовано: 23.08.1988

Авторы: Архипов, Ковалев, Фадеев

МПК: B60R 21/08

Метки: предохранительное, средства, транспортного

...13 диска 7 служит опора 14, закрепленная на корпусе рычага 2, и корпус последнего. На каждом из дисков 7 смонтированы нажим ной механизм 15 управления концевым выключателем 16, выполненный в виде штока 17 с пружиной 18, установленного в корпусе 19 и снабженного регулировочной шайбой 20. Для обеспечения герметичности соединения в устройстве предусмотрены гофрирован ные рукава 21, одним концом закрепленные к рычагу 2, а другим - к поперечине 1 с помощью зажимного пружинного кольца 22.Для удобства монтажа поперечины и регулировки натяжения пружины 9 в каждом из рычагов 2 выполнены окна 23, закрытые защитной крышкой 24.Устройство работает следующим образом.При включении передачи заднего ходарычаги 2 дополнительного чувствительного элемента...

Номер патента: 1416769

Опубликовано: 15.08.1988

Авторы: Архипов, Качан, Максимовская, Мишнев

МПК: F16B 39/20

Метки: резьбовое, соединение

...машин.Целью изобретения является повышение надежности стопорения соединения,На Фиг. 1 представлено резьбовоесоединение с диаметром проволоки,большим шага резьбы; на Фиг. 2 - тоже, с внутренней выемкой коническойФормы; на Фиг. 3 - то же, с резьбовым стержнем, часть которого в зоневыемки гайки выполнена гладкой. 15Соединение содержит гайку 1 с выемкой 2 и отверстием 3, навинченную на стержень 4 с радиальным отверстием 5, В выемке 2 расположены витки проволоки 6, один конец 7 которой 20 размещен в радиальном отверстиистержня 4Сборка соединения осуществляется следующим образом.Резьбовой стержень 4 ввинчивается 25 в гайку 1 до совмещения отверстия 3 гайки с отверстием 5 стержня. В совмещенное отверстие вводится конец 7 проволоки, после...
