Архипов

Номер патента: 468707

Опубликовано: 30.04.1975

Авторы: Архипов, Галей, Горячев, Комов, Куцак

МПК: B23B 1/00

...Авторы изобретения М. Т, Галей, Н ОБРАБОТКИ ИЗДЕЛИЙ магнитном поле с и тью 10- - 10- сек.На чертеже представлена схема установкидля реализации предложенного способа.Схема состоит из входного трансформатора1, выпрямителя 2, конденсатора 3, бесконтактного включателя 4, импульсного трансформатора 5, магнитного индуктора б, инструмента 7,10 С помощью входного трансформатора 1 ивыпрямителя 2 заряжается конденсатор 3, который через бесконтактный включатель 4 разряжается в цепь с импульсным трансформатором 5. Электрический импульс преобразуется 15 в магнитный индуктором б, расположеннымоколо инструмента 7.Использование магнитного импульса позволяет повысить эффект увеличения стойкости инструмента по сравнению с намагничиванием 20...

Номер патента: 468303

Опубликовано: 25.04.1975

Авторы: Архипов, Соловьев

МПК: G11C 11/42

Метки: считывающее

...3 соединены вместе и подключены к минусу источника питания. Коллектортранзистора 2 соединен с эмиттером трапзистора 3 и обшей точкой подключены к нагрузочному резистору 4.Второй вывод резистора подключен к полюсу источника питания.Устройство работает следующим образом,Малое сопротивление перехода эмиттер-,база и большое сопротивление коллекторного перехода транзистора 2, с одной стороны, большое сопротивление коллекторногоперехода и малое сопротивление эмиттер-,база транзистора 3, с другой стороны,образуют два делителя напряжения, благодаря чему к фотодиоду прикладываетсяобратное смешение, так как обеспечивается фотодиодный режим работы,При отсутствии освещенности черезфотодиод протекает темновой ток, кото468303 8 ых. Сосе а ви ген ь...

Номер патента: 467834

Опубликовано: 25.04.1975

Авторы: Архипов, Браиловский, Гордеев, Лабунский

МПК: B29H 3/06

Метки: автопокрышек, выпрессовок, нож, обрезки, станку

...сечения, рас"положенными на внутренней поверхности, и 16криволинейными лысками, выполненнымипо боковой поверхности на глубину, превышающую толщину стенки втулки,Криволинейные лыски выполнены по радиусу, не превышающему, наружный диаметр 20втулки,Коопус ножа выполнен в виде втулки 1,снабженной поперечными канавками 2 треугольного сечения, располсженнымк навнутренней поверхности, и криволинейнымилысками 3, выполненными ло боковой поверхности на глубину, превышаюптую толщину стенки втулки, и по радиусу, не превышающему наружный диаметр втулки,Нож имеет направляющую гребенку 4 ирежущие кромки 5 рабочей гребенки.Нож работает следующим образом.Закрепленный в механизме подачи станка для обрезки выпрессовок (на чертежене показан) нож подводится...

Номер патента: 467754

Опубликовано: 25.04.1975

Автор: Архипов

МПК: B01D 25/24

Метки: вод, действия, непрерывного, сточных, фильтр

...Верхняячасть воронки расположена ниже свободных концов щеток фильтрующего элемента,На фиг, 1 изображен фильтр, общийвид:,иа фиг. 2 - разрез по А-, Ана фиг, 1,фильтр содержит вращающийся барабан1, щетки 2, укрепленные на его внутренней поверхности, продольные щели Э между щетками, неподвижный барабан 4, коаксиально установленный в барабане 1; полую ось 5, каналы 6 для подвода загрязненной жидкости, каналы 7 для отводаочищенной жидкости, оронку 8 для отвода загрязнений, всасывающее окно 9. Привод барабана содержит гибкую ленту 10и приводной барабан 11,фильтр работает следующим образом,. Барабан приводит в медленное враще -ние. Загрязненную жидкость, подлежащуюочистке по каналам 6 направляют кшет,кем 2, через которые жидкость просачивается...

Номер патента: 467424

Опубликовано: 15.04.1975

Авторы: Архипов, Баранов, Лежнев, Тутов, Ушакова

МПК: H01M 35/18

Метки: аккумулятора, безламельного, щелочного, электрода

...сварного соедин ния вследствие большой разности толщин накладки и основы (усиливающая накладка имеет толщину порядка 0,3 мм, а основа 0,05 мм), При сварке на основе получаются прожоги еще до того, как усиливающая накладка хорошо прогревается,Для повышения надежности по предлагаемому способу сварку основы с накладкой про. изводят по кромкам с последующей отгибкой накладки на 180 и прокаткой в плоскости основы.Сварку производят микроплазмой, так как свариваемые детали имеют малую толщину ч шов от микроплазменной сварки получается довольно узким, так что после отгиба накладки и п стыков ог тельную Усилива ленной н способом усиливаю основу а ние типа ят тщадеталей, установаким же твода к носят на рокатки получаетсяо, Перед сваркой...

Номер патента: 467339

Опубликовано: 15.04.1975

Авторы: Архипов, Атлас, Барский, Берендс, Ефремова, Зарифов, Искра, Першенков, Пузакова, Степанов, Сушкин, Тагаевская, Таль, Фартукова, Черни, Чернышев, Шевченко, Юдицкий

МПК: G06D 3/00

Метки: обегающее, пневматическое

...обеспечивает герметизацию всех ее внешних коммутаций.Схема содержит цепочку последовательно соединенных триггерных ячеек, причем каждая нечетная ячейка 10 - 13 содержит струйный элемент И 14, струйный элемент Запрет 15 и согласующий усилитель 16, а каждая четная ячейка 17 - 20 содержит два струйных элемента Запрет 21 и 22 и согласующий усилитель 23, Входы всех ячеек подсоединены к единой шине управления 24, которая, в свою очередь; через повторитель 26 :оединена с выходным каналом счетного триггера 26. Счетный триггер содержит два согласующих усилителя 2 и 28 и четыре струйных элемента.Схема имеет выходные каналы 29 - 36 (по числу триггерных ячеек), счетный вход 3, входной канал 38 установки прибора в исходное состояние, входной...

Номер патента: 465720

Опубликовано: 30.03.1975

Авторы: Архипов, Кочергин

МПК: H03K 3/284

Метки: одновибратор

...чем потенциал анода, последний оказыва3ется закрытым, Транзистор 5 также закрыт и находится в состоянии отсечки. Отрицательный импульс синхронизации поступает на базу транзистора 9, переводя его в состояние насыщения. Конденсатор 8 начинает заряжаться до величины напряжения источника питания Е. Ток заряда протекает по цепи: Земля - насыщенный транзистор 9 - конденсатор 8 - резистор 7. Таким образом, в коллектор транзистора 5 с каждым импульсом запуска поступает дозированный заряд носителей, вели. чина которого определяется только значением напряжения источника питания и величиной емкости конденсатора 8. Каждый импульс синхронизации понижает потенциал катода диода 2 (правая обкладка конденсатора 4) на строго фиксированную величину -...

Номер патента: 465353

Опубликовано: 30.03.1975

Авторы: Архипов, Бовэ, Дмитриев

МПК: B60L 7/02

Метки: испытаниях, нагрузочных, преобразования, тепловозов, электроэнергии

...к выходам дифференциального усилителя, на независимые обмотки возбуждения возбудителей таковы, что вся система охвачена глубокой, со значительным перерегулированием, отрицательной обратной связью, обеспечивающей выравнивание токов нагрузочных двигателей.На чертеже представлена блок-схема предлагаемого устройства.Тепловозный генератор 1 подключен к нагрузочным электродвигателям 2 и 3 (на схеме условно показаны два электродвигателя). На общем валу с нагрузочными электродвигателями 2 и 3 сидит синхронный генератор 4 и его возбудитель 5. Обмотки возбуждения нагрузочных электродвигателей 2 и 3 подключены к возбудителям 6 и 7, которые, в свою очередь, имеют независимые обмотки 8 и 9 основного возбуждения и независимые обмотки 10 и 11...

Номер патента: 464962

Опубликовано: 25.03.1975

Авторы: Архипов, Кочергин

МПК: H03K 4/48

Метки: генератор, пилообразного

...образующего цепь положительной обратнойсвязи и присоединенного катодом к выходуповторителя 8 напряжения, подключенного к5 интегрирующему конденсатору 2,При размыкании электронного ключа 5 ранее разряженный с помощью разрядного ключа 9 интегрируюгций конденсатор 2 начнет заряжаться от генератора 4 тока, СтабилитронО 7 включится, и, поскольку напряжение на егокатоде относительно минуса источника питания равно напряжению на конденсаторе 2,а падение напряжения на диодах 3 и 6 одинаково (р - гг переходы диодов на стадии за 15 ряда конденсатора 2 смещены в прямом направлении), падение напряжения на резисторе 1 будет поддерживаться равным опорномунапряжению стабилитрона 7, т. е. конденсатор 2 будет заряжаться постоянным током.2 о При...

Номер патента: 463533

Опубликовано: 15.03.1975

Авторы: Анофриев, Архипов, Герасимов

МПК: B23P 19/027

Метки: гидравлическое, монтажных, работ

...внутреннюю резьбу. Упор 4, фиксирующий устройство от осевого смещения, ввинчен во втулку 3. Силовая пара цилиндр 1 - поршень 2 надета на центрирующую втулку 3, при этом поршень 2 укреплен на ней упором 4, а корпус силового цилиндра 1 имеет возможность перемещаться в осевом направлении относительно поршня. Двухступенчатый резьбовой полый фланец 5 одной (большей) резьбовой ступенью соединен с корпусом силового цилиндра со стороны большего диаметра Д дифференциального поршня, а другой взаимодействует при разборке с демонтируемой деталью 6 (колесо, муфта и т. п.).Для подвода жидкости в полости А силового цилиндра выполнены каналы а и б. Для удаления воздуха из полости А в силовом ци. линдре установлена пробка 7.Устройство при монтажных...

Номер патента: 462965

Опубликовано: 05.03.1975

Авторы: Архипов, Бондарь, Бусиок, Лапузин, Терех, Удовиченко, Чепело

МПК: F22B 37/26

Метки: паровое, сито

...7 жестко прикреплены (приварены) к кольцам каркаса и служат для сжатия 5 пластин между собой внутри каждого сектора.Величина сжатия выбирается такой, чтобынапряжения изгиба в гофрированных пластинах были в 2 - 3 раза ниже предела текучести 10 материала этих пластин при рабочей температуре. Сами гофрированные пластины 6 упираются в основания пазов 4. Высота плоских пластин 5 меньше расстояния между основаниями пазов 4 на величину, допускающую 15 свободу теплового расширения этих пластин.Напротив секций 8, которые набираются в пазы колец 3 последними, в кольцах выполнены прорези 9 для заводки пластин 5 и 6 и замковых проставок 10. Эти секции сжаты 20 при помощи замковых проставок 10 и замков11, которые крепятся к ребрам 2, например,...

Номер патента: 461246

Опубликовано: 25.02.1975

Авторы: Архипов, Герасимов, Капланский, Романова

МПК: F04D 17/00

Метки: компрессор, центробежный

...цев корпуса.Компрессор имеет корпус 1, состоящий из двух частей с фланцами 2, образующими горизонтальный разъем 3. В корпусе имеется внутренняя расточка 4 для размещения ротора, диафрагм и других внутренних элементов.В расточке корпуса выполнены камер для размещения концевых герметичных уп нений вала и камеры 6 для размещения пусов подшипников. Во фланцах горизонт ного разъема выполнены канавки 7 и 8, изолированные от расточки уплотнительными пояс.ками 9. Концы канавок удалены от камер уплотнения на величину, равную 0,5 - 1,0 ширины канавки, и связаны с линиями 10 отвода 5 утечек газа через неплотности разъема. К линиям отвода подключены дифманометры 11, связанные с системой 12 аварийной сигнализации и остановки компрессора.В случае...

Номер патента: 461052

Опубликовано: 25.02.1975

Авторы: Архипов, Ревзина, Шеряков

МПК: C01B 6/02

Метки: алюминия, гидрида

...небольшим выделением тепла. Для увеличения выхода гидрида алюминия целесообразно нагреть реакционную массу до 140 - 150 С и выдержать при этой температуре 10 - 20 мин, При этом из системы водород не выделяется, что указывает на устойчивость образовавшегося гидрида алюминия при этих температурах. Соотношение (мол ьное) исходных веществ должно быть равно 3. Полученная смесь гидрида алюминия и хлористого натрия может быть непосредственно применена для восстановления неорганических или органических соединений, так как хлористый натрий обычно не мешает при проведении таких процессов. При необходимости перевода гидрида алюминия в раствор или получения его в индивидуальном состоянии смесь гидрида алюминия и хлористого натрия обрабатывают...

Номер патента: 453789

Опубликовано: 15.12.1974

Авторы: Архипов, Кочергин

МПК: H03K 5/04

Метки: импульсов, расширитель

...триггера.На чертеже дана принципиальная схема описываемого расширителя импульсов.Расширитель импульсов содержит триггер, 15 выполненный на транзисторах 1 ц 2, резисторах 3 - 6, конденсаторах 7 и 8 и диодах 9 и 10, отключающие диоды 11 и 12, интегрирующий конденсатор 13, токостабцлизирующие двухполюсники на транзисторах 14 и 15 и рези сторах 16 - 18 и балансный диодцо-регенеративный компаратор 19.Пусть в исходном состоянии транзистор 1 закрыт, а транзистор 2 насыщен. С приходом на базу транзистора 1 зондирующего импуль са (старт-импульса) триггер опрокидывается и конденсатор 13 начинает заряжаться по стоянным током двухполюсника на транзцсто ре 14, С приходом стоп-импульса триггер возвращается в исходное состояние. При этом...

Номер патента: 453693

Опубликовано: 15.12.1974

Авторы: Архипов, Белых, Герштейн

МПК: G06F 11/10

Метки: кода, систематического

...появляется сигнал несовпадения.На вход формирователя кода 5 поступает опорная частота, из которой формируется код, идентичный контролируемому.На входы схемы 7 сложения по моду:по 2 поступают контролируемый код и сформированный. В случае, если коды пе соьпадают, на выходе схемы 7 появляется сигнал несовпадения.Сигналы со схем 6 и 7 сложения по модулю 2 подаются на схем совпадения 8. При нали,чии одновременно сигналов па выходах указанных схем схема совпадения 8 выдает сиг,нал Соой кода. Сигнал Сбой кода подастся также па триггер 12. На схему совпадения 9 подаются: на прямыс второй и третий входы сигналы со схемы 7 сложения по модулю 2 и с триггера 12, а на инверсный (первый) вход - сигнал со схемы б сложения по модулю 2. При отсутствии...

Номер патента: 451891

Опубликовано: 30.11.1974

Авторы: Архипов, Бондарев, Лашхи

МПК: F25B 29/00

Метки: молока, термической

...4,Пастеризатор-охладитель состоит из сс-.к. ций 5-8 соответственно пастеризации, ре е. нерации тепла, охлаждения водопроводной водой и охлаждения ледяной водой. Г 1 ослед. няя соединена трубопроводом 9 через нао 10 с полостью корпуса испарителя 4, Трубопровод 1 1 соединяет полость корпуса кон денсвтора 2 с секцией 5 пастеризации и проходит через водонагреватель 12.Работа установки осуществляется следующим образом.Тепло, образующееся в результате конденсации паров хладагента. в конденса го ре 2, идет на нагрев воды, циркулирующей в трубопроводе 1 1 по замкнутому контуру, Нагретая до 80-,85 оС вода, отдав часть тепла в секции пастеризации молока, имее 1 температуру 70-75 оС и поступает в водо. нагреватель 1 2, где онв через его тепло-....

Номер патента: 450130

Опубликовано: 15.11.1974

Авторы: Архипов, Караваев, Панин

МПК: G04F 11/08

Метки: временных, интервалов

...- после накопления 40 импульсов, второе - после накопления 70 импульсов и третье - после накопления 100 импульсов,Устройство содержит счетчик - пересчет ную схему, состоящую из триггеров 1 - 7,вход которой соединен с выходом временного селектора 8. Выходы триггеров соединены с входами трех схем совпадений 9 - 11 таким образом, что появление сигнала на выходе Зп схемы совпадений о обеспечивается при накоплении счетчиком 40 импульсов, на выходе схемы совпадений 10 - при накоплении 70 импульсов, а на выходе схемы совпадений 11 - при накоплении 100 импульсов.Выходы схем совпадений 9 - 11 подключены к управляющим входам переключателя 12, переключаемые входы которого соединены. с делителями 13, 14 и 15 частоты и непосредст- венно с...

Номер патента: 449884

Опубликовано: 15.11.1974

Авторы: Архипов, Ентин, Кузьмин, Мельников

МПК: B66F 11/00

Метки: груза, подачи

...опалубки 3 и монорельс 4, выступающий за пределыбетонируемого сооружения.Над одним из порталов 2 установлена грузовая лебедка 5. Помонорельсу перемещается каретка6 с приводом. На концах монорельса закреплены упоры 7 и 8,ограничивающие перемещение каретки. Выступающий конец монорельса снабжен блоками 9. Наиаретие тавже установлен блок 10Груз закрепляют на подвеске 11,запассванной канатом 12, одинконец которого неподвижйо закреплен на иаретке 6, а другойчерез блоки 10 и 9 - на барабане лебедки 5,, И 988Блон 13 на изгибе монорельса 4 служит для поддержания ианата при прохождении иаретной поворота монорельса.Работает устройство следующим б образом.Лебеду 5 включают на "подъем", и под действием груза иаретиа 6, движется до упора 7...

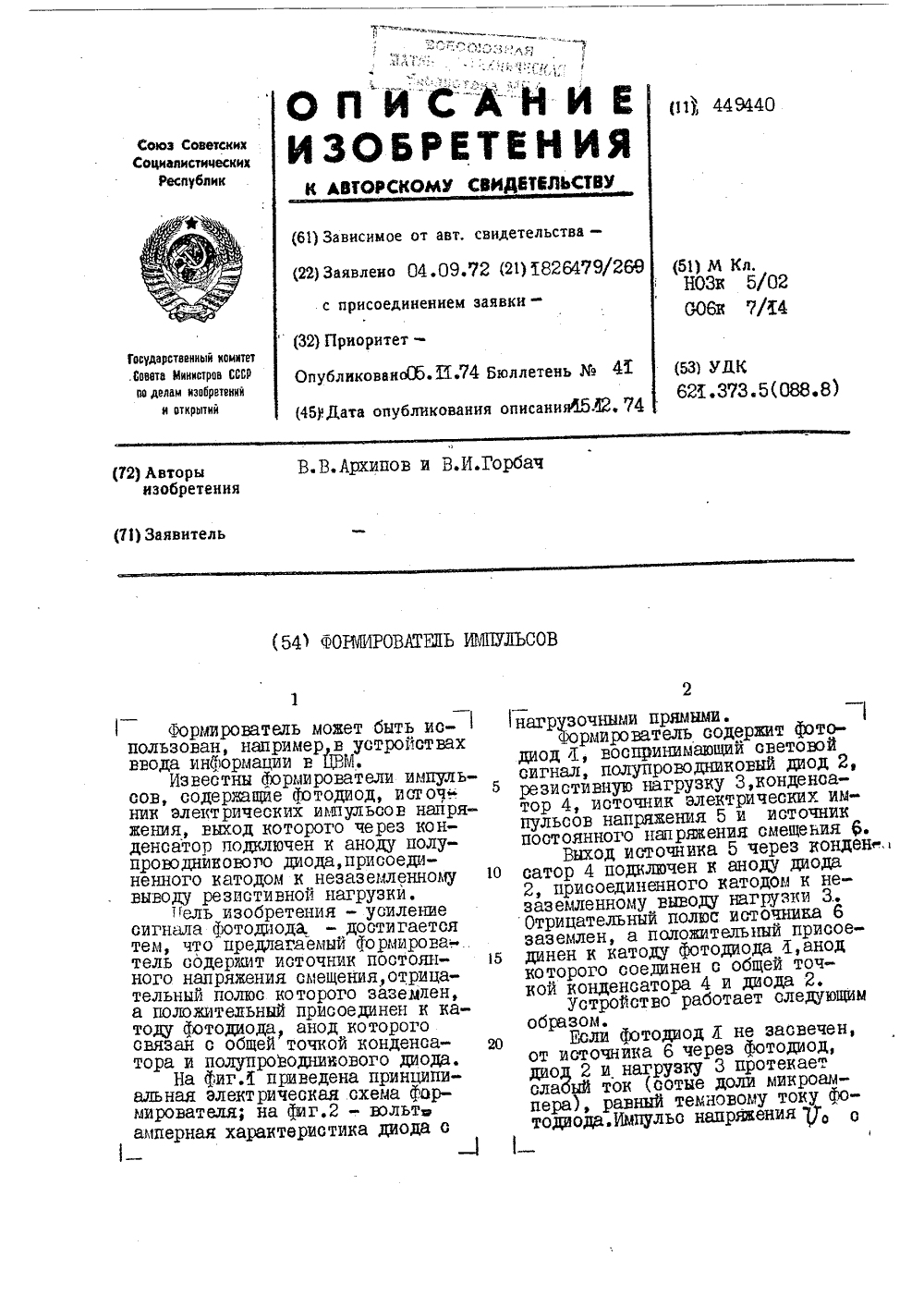

Номер патента: 449440

Опубликовано: 05.11.1974

Авторы: Архипов, Горбач

МПК: H03K 5/02

Метки: импульсов, формирователь

...импульсов напряжения 5 и источник постоянного напряжения смещения .Выход источника 5 через конден, сатор 4 подключен к аноду диода 2, присоединенного катодом к не- заземленному выводу нагрузки 3., Отрицательный полюс источника 6 заземлен, а положительный присоединен к катоду фотодиода Х,анод которого соединен с общей точкой конденсатора 4 и диода 2.Устройство работает следующим образом.Еслй фотодиод Х не засвечен, от источника 6 через фотодиод, диод 2 и нагрузку 3 протекает слабый ток (сотые доли микроампера), равный темновому току фотодиода.Импульс напряжения Д,4494403 4источника, 5 вызывает пояюиние им- сигнала фотоответа Фотодиода 1 попульса тока помехи амплитудой 2 е", току, по напряжению и по мощности,и на нагрузке 3...

Номер патента: 447684

Опубликовано: 25.10.1974

Авторы: Архипов, Задорожный, Новоселов, Соколов, Шапиро

МПК: G05B 11/26

Метки: цифровая

...блоксхема предлагаемой циГГровой автоматической систем регулирования.Она содержит программно-задающее устройство 1, сумматор 2, выходной регистр 3 йа /т+т 1 / разрядов, выходы т младших разрядов которого соединены с первыми входами т схем "ИЛИ" 4, а выходы е старших разрядов соединены с входами т 1 -входовой схемы "ИЛИ" 5. Выход последней соединен с вторыми входами двухвходовых схем иИЛИи выходы которых соединены с входами преобразователя 6. Схема содержит также усилитель 7, силовую часть системы 8, датчйк обратной3связи 9, выход которого соединенс вто ым входом сумматора 2.ифровая автоматическая система регулирования работает следующим образом,Программное задающее устройство 1 вырабатывает закон управ-,ления, который в виде кода...

Номер патента: 447548

Опубликовано: 25.10.1974

Авторы: Архипов, Капитанов, Кузнецов, Левицкий, Пирогов, Попов, Салмин, Шамкорян, Эдемский

МПК: F27D 11/00

Метки: дуговая, печь, сталеплавильная

...устройством б для зажима электрода, дополнительные электрододержатели 7 с устройством 8 для зажима электрода и траверсы 9 привода перемещения 10.Токоподвод имеет гибкие кабели 11, шихтованный шинный пакет 12 и гирлянды 15. Под консолью расположен маршевый привод 1 Ф.Печь работает следующим образом.Консоль 5 за счет роликов Ф перемещается вдоль направляющих 2 портала 1 под усилием маршевого привода 1 Ф, При этом ход консоли равен высоте подсводового пространства печи.Маршевый двигатель получает сигнал от автоматического регулятора мощности, соответствующий отклонению от заданного уровня суммарноИ мощности установки на всех электродах.Мощность отдельноИ фазы регулируется приводом перемещения 10 дополнительных электрододержателей...

Номер патента: 447365

Опубликовано: 25.10.1974

Авторы: Архипов, Михеева, Прунцев

МПК: C01D 11/02

Метки: безводного, бромистого, лития

...под вакуумом, посл ым продуктом наг отфильтроой аргоном. е чего колревают до Получают 17,9 г безво тия. Чистота полученног ход 92 З; влаги в готов ружено; рентгенограмма ратурным данным для б лития.П е мет из диого бромистого липродукта 99,6 З; вым продукте не обнасоответствует литеезводного бромистого истого ии еготем, одукта, атываиэ ио Известен способ получения безводного бромида лития обезвоживанием его кристаллогидратов при повышенных температурах. При этом в продукте остается около 2 З влаги и 1 З гидроокиси лития.Цель изобретения - повышение качества продукта.Это достигается тем, что частично обезноженный при нагревании продукт дополнительно обрабатывают гидридом лития в эфире, эфир отгоняют под вакуумом или высаливанием...

Номер патента: 371749

Опубликовано: 05.10.1974

Авторы: Архипов, Гетманец, Михальченко

МПК: B01J 6/00

Метки: вещества, криогенного, нагрева, твердого

...и перекрываетпарам доступ в объем капилляров отвердевшего газа. Нагрев отвердевшего газа вдальнейшем идет только за счет его теплопроводности и поэтому протекает оченьдолго.Бель изобретений - ускорение процессанагрева твердого криогенного вещества,Для этого к отвердевшему веществу подводят его пары с температурой, близкой ктемпературе отвердевшего вещества, например путем дросселирования в сосуд сотвердевшим веществом , жидкой фазыэтого вещества до давления, близкого кдавлению насьпценных паров над отвердевшим веществом.,На чертеже изображено устройство дляосуществления предлагаемого способа.Твердое криогенное вещество 1 размещенр в теплоизолированном сосуде 2, который имеет откачную линию 3 и линию 4 для подачи газообразных...

Номер патента: 445998

Опубликовано: 05.10.1974

Авторы: Архипов, Бикеев, Зиньковский, Курапин, Пилюков, Семенов

МПК: H05B 7/10

Метки: дуговой, контактный, узел, электрододержателя, электропечи

...диаметра контактируют с внутренней стенкой нажимного кольца, а диск наибольшего диаметра входит в паз, выполненный в стенке нажпмного кольца, ц контактирует с контактной щекой.Предлагаемая конструкция контактного узла изображена на чертеже, где на фиг. 1 показан вертикальный разрез контактного узла; на фцг, 2 - горизонтальное сечение по А - А на фиг. 1.Контактный узел электрододержателя дуговой электропечи состоит из нажим ного кольца с внутренней наклонной стенкой 1, контактных щек 2 с упорными выступами 3 (на наклонной поверхности нажимного кольца или упорных выступах контактных щек выполнены пазы), прижимных устройств 4 (пружинных, сильфонных или др.) с роликом, являющимся силовым распорным элемецтом, прижимающим контактные щеки...

Номер патента: 445688

Опубликовано: 05.10.1974

Авторы: Архипов, Кудюков

МПК: C11C 3/08

Метки: касторового, масла, модифицированного

...растворяется в воде.Соединение представляет собой модифици рованное касторовое масло в виде кислого не насыщенного эфира с двумя изолированными двойными связями, одна из которых обладает высокой реакционной способностью в реакциях полцмеризации и сополимеризации. Обазование этого соединения протекает без вы деления побочных продуктов при невысокой температуре. Так как касторовое масло содержит до 2,7 моль рицинолевой кислоты на 1 моль триглицерида, то при полном связывании гидроксильной группы образуется кислый эфир сложного строения.При введении перекисных инициаторов и сиккативов этот эфир способен высыхать при 100 - 150 С, причем в течение 2 час формируется лакокрасочное покрытие с относительной твердостью 0,15 - 0,25 по...

Номер патента: 445424

Опубликовано: 05.10.1974

Автор: Архипов

МПК: A61F 5/04, A61F 5/05

Метки: кистедержатель

...в виде дуги с се ксирующая пласт дольных выреза. укоятку, пластитонатор, обеспе- псклюпучков, кторальна имеель, угл ющеи вои тя ие со олнена фи изогнутину 2 с окам два ыполненпл а п Е1" . О Ю З . А 5 руцнт р ..-г р с ОП ЙСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ61) Зависимое от авт. свидетельства22) Заявлено 08.05.73 (21) 1924536/31-16 с п исоединением заявки публиковано 05,10.74, Бюлле ата опубликования описания(54) КИСТЕДЕРЖАТЕ Изобретение относится к медицине, а именно к устройствам для фиксации кисти в аппаратах с целью репозиции костей верхней конечности.Известен кистедержатель, содержащий рукоятку, изогнутую под углом, фиксирующую пластину с направляющей и зажимом и репонатор. Однако такой кистедержатель не...

Номер патента: 442458

Опубликовано: 05.09.1974

Авторы: Архипов, Бирюков, Задорожный, Кобзев, Новоселов

МПК: G05B 13/02

Метки: комбинированного, следящая, цифровая

...команд 7 с младшими ",разрядами (с 1по 10) дифференцивторв 1. Сборка вентилей 13, включающая в себя десять схем "И",входами соединена также с блоком выработкикоманд 7 и со старшими разрядами (с 5по 14) дифференциатора 1. Выходы вен-тильных сборок 12 и 13 соединены со 35входами сборки схем "ИЛИ" 14, выход которой соединен с цифро-аналоговым преобразователем 4,Цифровой дифференциатар 1 служит длявыработки первой производной в цифровой 40форме от задающего воздействия 8 цифровой сумматор 2 предназначен для выработки сигнала ошибкисистемы. Устройствопереключения разрядов кода 3 осуществляет подключение цо сигналу с блока выработки команд 7 десяти младших или десяж старших разрядов дифференциатора 1 кк десятиразрядной сетке...

Номер патента: 442250

Опубликовано: 05.09.1974

Авторы: Архипов, Семенихин, Третьяков

МПК: D05B 25/00

Метки: агрегат, кромок, полотна, сдваивания, сшивания, ткани

...и валика 28.Датчик величины диаметра рчлона включает защелку 54, ось 5 микропереключатвль 56, пружину 57, планку 58 и шкалу 59.Работает агрегат следующим образом. Рулон ткани устанавливается на скалку 40, пропускается между прижимным 8 и ведущим 7 барабанами механизма размотки ткани из рулона, привод которого осуществляется от электродвигателя 12 через клиноременную передачу И, червячную передачу 10 и клиноременную передачу 9 и проходит под натяжноР скалкой 15, перемещающейся по вертикальным направляющим 41.Двоильная рамка в зависимости от ширины обрабатываемой ткани перемещается на роликах 42 по направляющим М ключом=трещеткой 44 относительно швейной машины и механизма намотки ткани. Скорость размотки ткани несколько больше скорости...

Номер патента: 442025

Опубликовано: 05.09.1974

Авторы: Архипов, Марков

МПК: B23G 1/18

Метки: внутренних, метчиками, нарезания, полуавтоматический, резьб, станок

...выполнение станка обеспечивает повышение точности обра ботки.Йа фиг.1 изображен механизмпривода ускоренного подвода и отвода шпинделя предлагаемого станка;на Фиг.2 - разрез по А-А на фиг.1, 1 о Механизм состоит из ходовоговинта 1 шпинделя 2, по которому перемещается гайка 5. От проворотагайка удерживается выступом й направляющих 5 станка. Механизм снабжен резьбовым валиком б, на котором может поступательно перемещаться гайка 7, Она несет на себе контакт 8, Штанга 9 не дает возможности вращаться гайке 7.Рвзьбовой валик б под действием пружины 10 находится всегда внижнем исходном положении и своимбуртиком 11 упирается в неподвижную часть станка 12.Вращением маховичка 15 изменяется расстояние между гайкой 5 и442025 контактом 8,...

Номер патента: 441137

Опубликовано: 30.08.1974

Авторы: Архипов, Журавлев, Невров, Штандель

МПК: B24B 37/04

Метки: инструментом, кольцевым, отделочной, плоских, станок

...входят в гнезда хвостовиков блоков 9 с об рабатываемыми изделиями.Подъем штанг 3 на позиции выгрузки блоков с изделиями и создание рабочего давления в процессе обработки изделий осуществляется пневмоцилиндрами 10, шарнирно при крепленными к барабану 2 и к штангам 3.Обработка изделий ведстся на вращающемся кольцевом инструменте 11, изготовленном из войлока или резины. Барабан со штангами приводится во вращение механизмом 20 перемещения 12.При медленном вращении барабана 2, выбираемом из условия обеспечения необходимого времени обработки изделий за один оборот барабана, ползушки 4 с поводками 5, 25 прижимаясь к копиру 7 пружинами 8, смещаются по штангам 3, перемещая блоки с изделиями по поверхности инструмента, а на позиции выгрузки...
