Архипов

Номер патента: 1304971

Опубликовано: 23.04.1987

Авторы: Архипов, Бровкин, Вартанян, Маколкин, Степченко

МПК: B22C 7/02, B22D 17/22

Метки: выплавляемых, моделей, пресс-форма

...втулки 9, расположенной восновании 10 в подвижной полуформе 1с возможностью возвратно-поступательного движения. Пружины 11 поджимаюткопирную втулку 9 до упора 12. Вплите подвижной полуформы 1 выполненканал 13 для подачи сжатого воздуха.Пресс-форма работает следующимобразом,Пресс-форма устанавливается на 35карусельный агрегат. Воздушный канал13 в основании подключается к воздушной сети автомата, Дополнительно всхему может быть введен кран, включаемый копирами. 40Шприц автомата, сжимая пружины 11,перемещает копирную втулку 9 вправо.При этом штифт 8, перемещаясь напрорези 7 запрессовочной втулки 3,поворачивает ее до совмещения канала 4 для эапрессовки модельного состава с осью пресс-формы и, следовательно, с отверстием шприца,...

Номер патента: 1303469

Опубликовано: 15.04.1987

Автор: Архипов

МПК: B61D 17/20

Метки: вагона, пассажирского, переходная, площадка

...воздействия 40 при своем перемещении вверх через 2рычаг 24, жестко закрепленный наоси 2 на мостик 1.Кран 20 имеет запорную пробку 25,ручку 26 и отросток 27, на который надет соединительный рукав 28.Корпус цилиндра 17 выполнен сатмосферными отверстиями 29 и 30,расположенными соответственно в бесштоковой и штоковой полостях, причем,отверстие 29, расположенное в бесштоковой полости, выполнено значительно меньшего диаметра, чем отверстие 30.Переходная площадка работает следующим образом,При расцеплении вагонов согласно действующим предписаниям необходимо выполнить следующие операции.Разъединить межвагонные электре- провода (не показаны). Перекрыть концевые краны 20. Разъединить рукава 28. Повернуть расцепной рычаг,В процессе выполнения...

Номер патента: 1303468

Опубликовано: 15.04.1987

Автор: Архипов

МПК: B61D 17/20

Метки: вагона, пассажирского, переходная, площадка

...вспомогательных пневмопроводов 5 и 6 с раэобщительным краном207. Кран 7 (фиг.З) имеет пробку 8 сканалами 9 и 10, ручку 11 (фиг.2),удерживаемую в закрытом положении1крана возвратной пружиной 12, а вкорпусе крана 7 имеется атмосферноеотверстий 13 (фиг,З). Ручка 11 установлена с возможностью поворота воткрытое положение крана при воздействии на нее расцепного рычага 14сцепного устройства (не показано) 30при расцеплении вагонов и в закрытое положение - под действием возвратной пружины 12.Принцип работы предлагаемой пепереходной площадки следующий. 35 1. Переходная площадка пассажирского вагона, содержащая шарнирно закрепленный на торцовой стене вагона и поддерживаемый расположенными под ним опорами мостик, фиксатор мостика в нерабочем...

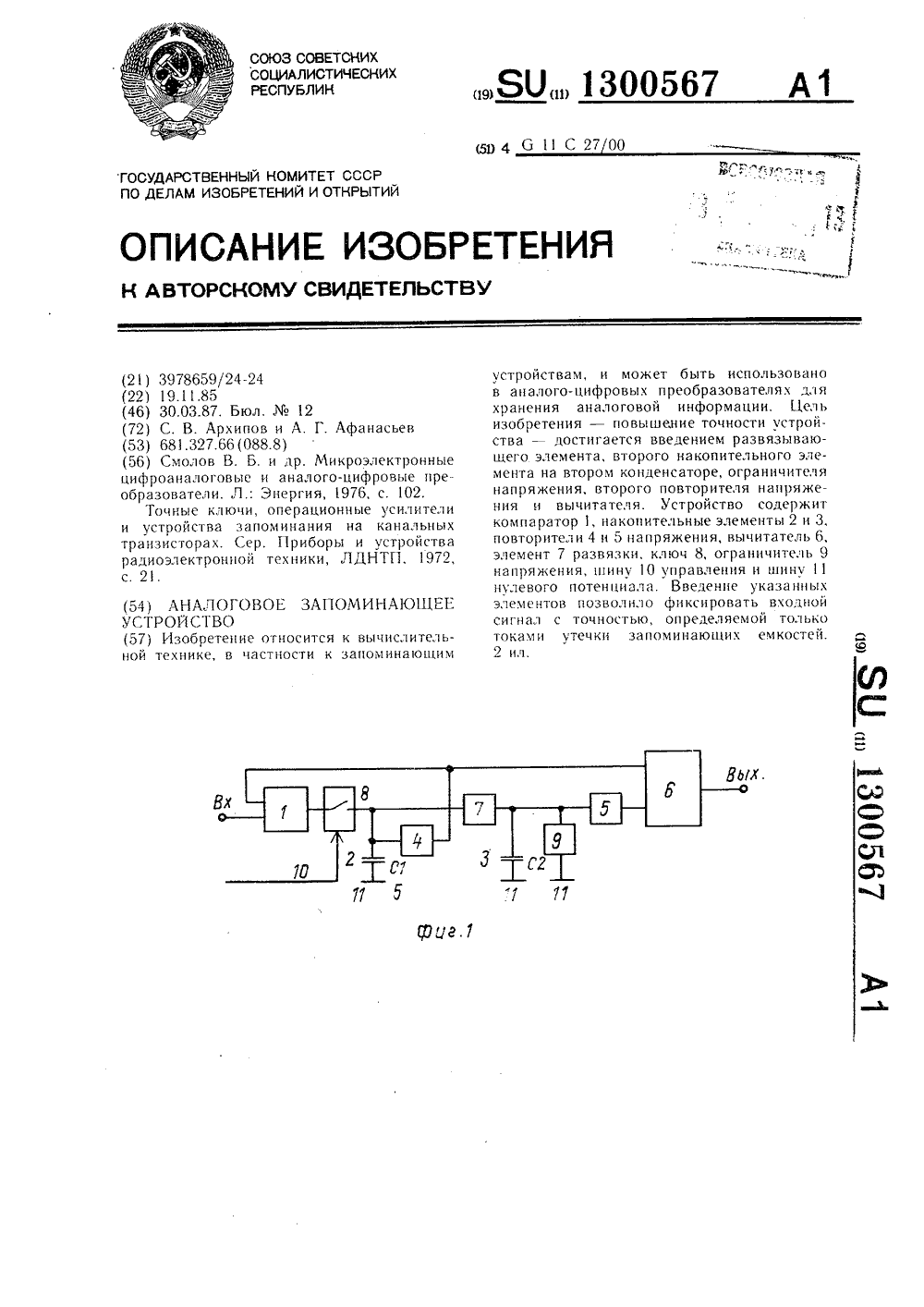

Номер патента: 1300567

Опубликовано: 30.03.1987

Авторы: Архипов, Афанасьев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...поясняюгцие работу устройства. 10Предлагаемое устройство содержит компаратор 1, накопительные элементы на конденсаторах 2 и 3, повторители 4 и 5 напряжения, вычитатель 6, элемент 7 развязки, ключ 8, ограничитель 9 напряжения, шину 10 управления и шину 11 нулевого потенциала. 15Устройство работает следующим образом.В момент замыкания ключа 8 напряжение на конденсаторах 3 и 4 начинает возрастать с постоянщ)й времени т, стремясь к напряжепик) на выходе компаратора 1. До момента времени достижения напряжения ца конденсаторе 4 величины ограничения двустороннего ограничителя 9, напряженияс выходов повторителей 4 и 5 взаимно компенсируются в вычитателе 6. Затем напряжение ца выходе устройства начинает воз растать пропорционально...

Номер патента: 1300010

Опубликовано: 30.03.1987

Авторы: Архипов, Дудеров, Илясов, Мельников, Чистяков, Чощшиев

МПК: C04B 28/34, C04B 38/00

Метки: пористого, смесь, сырьевая

...закрытую пористость материала эа 20 счет наличия в них пылевидных частиц, реагирующих со связующим, создающим прочный каркас между крупными зернами, вследствие чего не происходит разрыва создаваемой структуры, При перемешивании барханных песков с глиной реакция активных оксидов с фосфатным связующим смещается и максимум газовыделения смещается на период термообработки, когда под воз действием температуры происходит взаимодействие Фосфатного свяэуюшего с алюмосиликатными наполнителями с образованием Фосфатов алюминия и кремния, образующих на поверхности 35 материала пленку с высокой вязкостью, препятствующей выделению газа. В результате происходит увеличение закрытой пористости.Введение в состав мас.сы барханных 40 песков в...

Номер патента: 1299696

Опубликовано: 30.03.1987

Авторы: Архипов, Гараев, Зяпаев, Колчин, Сабриков

МПК: B21J 13/02

Метки: комбинированный, молоте, объемной, штамп, штамповки

...соответственно, в которыхвключены формирующие полости, Верхняя вставка 3 крепится к верхней части штампа 1 винтом 5 и пружиной б,Упор в виде клинового рычага 7 служит опорой нижней вставки 4, соединен с приводом (пневмоцилиндром) 8,Поковка 9 располагается в Формирую 25щей полости штампа,Комбинированный штамп работает следующим образом.Процесс штамповки осуществляется ЗО до полного заполнения формирующих полостей штампа, клиновой рычаг 7 находится в крайнем левом положении (фиг., 1). После окончания штамповки клиновой рычаг 7 с помощью привода 8 35 перемещается в крайнее правое положение. При этом нижняя вставка 4 опускается. Последующий удар молота сопровождается прижимом облоя и верхней половиной штампа и инерционным перемещением...

Номер патента: 1299570

Опубликовано: 30.03.1987

Авторы: Архипов, Бузунов, Груничев, Петрищев, Писарев, Рыбаков

МПК: A47L 5/14

Метки: обеспыливания, пористых

...в сторону материала2, имеет выпуклую форму для изгибания по ее поверхности обеспыливаемого материала 2, а воздухоподающий 2и воздухоотводящий 5 трубопроводыимеют охватывающий их хомут 6 и установлены в нем с возможностью перемещения один относительно другого, причем трубопроводы связаны пружиной 7растяжения. Воздухоподающий трубопровод 3 научастке, расположенном между соплом1 и хомутом б, имеет изогнутую в сторону, обратную линии размещения материала 2 форму. По периметру сопла 4расположена щетка 8.Устройство работает следующим образом,Сжатый воздух по трубопроводу 3 40поступает к соплу 1, Струя воздуха,вытекающая из сопла 1, проходятсквозь обрабатываемый материал 2,увлекая за собой осевшую внутри пыль,а затем отсасывается...

Номер патента: 1297788

Опубликовано: 23.03.1987

Авторы: Архипов, Столляр

МПК: A23K 1/16

Метки: бройлеров, кормления

...мг/кг комбикорма.Совместное применение указанных препаратов на уровне высокоэнергетического рациона обеспечивает увеличение живой массы на 5,67в комбикорме хлорнокислого магнияи пектаваморина обеспечивает увеличение привеса бройлеров на 39,9 гЗаказ 835/3 Тираж 531 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская наб., д, 4/5Производственно-полиграфическое пРедприятие, г,ужгород, ул. Проектная, 4 Изобретение относится к сельскому хозяйству, в частности к птицеводству, и может быть применено при выращивании бройлеровЦель изобретения - увеличение при 5 роста живой массы бройлеров.П р и м е р.,Сформированные на бройлерной фабрике две группы цыплят бройлеров суточного возраста в...

Номер патента: 1296445

Опубликовано: 15.03.1987

Авторы: Архипов, Костомаров, Плахов, Уланов

МПК: B41J 3/10

Метки: лепестково-дисковым, литероносителем, печатающее

...образом.Вращающийся лепестковый литероноситель 1 (фиг. 1) перемещается вдоль печатаемой строки вместе с ударным элементом 5. 40 ных литер, необходимых для формирования данного столбца матрицы символа в зоне печати, ударный элемент 5 по сигналу из блока управления наносит удар по лепестку 2, производя посредством красящей ленты оттиск изображения рельефных точек литер на бумаге. Формирование символа лепестковым литероносителем 1 (фиг. 1) производится последовательно по столбцам символа (фиг. 2) при перемещении литероно 50 В момент прохождения определенного лепестка, несущего максимальное количество точеч 52сителя 1 вдоль строки на шаг строки матрицы символа. После формирования всех символов строки осуществляется перемещение бумажной...

Номер патента: 1294699

Опубликовано: 07.03.1987

Авторы: Архипов, Мосягин, Поляков, Фролов

МПК: B65B 5/10

Метки: предметов, тару, укладки

...которой закреплен основной цилиндр 2. Шток 3 основного цилиндра 20 связан с траверсой 4, на которой закреплен вспомогательный цилиндр 5. Шток 6 вспомогательного цилиндра 5 соединен с подвижной кареткой, выполненной из вертикальных 7 и горизонтальных 8 стержней, соединенных клеммами 9 и 10. Горизонтальные стержни 8 имеют направляющие 11 для штанг 12 и 13, на которых закреплены захваты 14 и 15. На вертикальном стержне 7 жестко закреплен горизонтально расположенный цилиндр 16. Шток 17 цилинд ра 16 взаимодействует с двуплечим рычагом 18, установленным на штанге 12. На штанге 12 установлена пружина 19, один конец которой связан с двуплечим рычагом 18, а другой закреплен на штанге 12. Двуплечий рычаг 18 имеет зуб 20, взаимодей- З 5 ствующий с...

Номер патента: 1294677

Опубликовано: 07.03.1987

Авторы: Архипов, Бондарь, Носач, Присяжнюк, Ребенок, Царапкин, Черниговцева, Швец

МПК: B61H 13/34

Метки: железнодорожного, колодку, передачи, средства, тормозную, транспортного, усилия

...резьбовую часть на одном конце для соединения с балкой 1 триангеля через отверстие, выполненное на середине балки. На резьбовой части распорки 8 размещаются гайки 10 для регулирования натяжения звеньев 2 струны триангеля. Концы балки 1 триангеля имеют продольные отверстия 11 для установки планок 5 с отверстиями 12 (фиг.1).Сборка триангеля производится в следующем порядке.В отверстия 11 помещаются планки 5, отверстия 12 которых размещаются у концов балки 1 триангеля при использовании устройства на подвижном составе широкой колеи, Затем заводят в профиль балки 1 триангеля фигурные вставки 4 с присоединенными к ним звеньями 2 струны триангеля. Надевают тормозные башмаки 3 и устанавливают фиксаторы 6.В отверстие балки 1 триангеля...

Номер патента: 1294625

Опубликовано: 07.03.1987

Авторы: Архипов, Грыгин, Ефимченко

МПК: B28B 21/00, G05D 15/00

Метки: асбестоцементных, давления, прессования, труб

...21 появляется сигнал Т;, поступающий на вход блока 22 Память. В последнем величина Т;запоминается и передается на второй вход сумматора 23, в котором происходит вычисление толщины текушей пленки ЬТ путем вычитания из величины текущей толщины стенки трубы Т; предыдущей величины толщины стенки трубы Т; ь С выхода вычислительного блока 18 величина текущей толщины пленки поступает на соответствующий вход регулятора 20 через коммутирующее устройство 19.График зависимости заданного давления в гидросистеме от толщины стенки трубы содержит три линейных участка. Эта зависимость легко реализуется с помощью нелинейного преобразователя типа БНП-П, функциональные возможности которого позволяют реализовать любую зависимость, состоящую из нелинейных...

Номер патента: 1293701

Опубликовано: 28.02.1987

Авторы: Архипов, Березин, Давыдов, Рындыч, Угнивенко

МПК: G05B 19/40

Метки: двигателем, шаговым

...то переключение триггера Шмитта не произойдет и, следовательно, на выходе блока сохранится сигнал 0. В случае, если последующий импульс не поступит в течение этого времени, триггер Ш митта переключится и на выходе инвертора 27 появится состояние Закрыт.Усилители мощности, реализованные наэлементах 6 - 10, обеспечивают подключение фаз двигателя к первому или второму источнику питания. При включении фаза подключается через ключ 10 к второму источнику 3, обеспечивающему форсированное нарастание тока в фазе. После нарастания тока в фазе до номинального значения ключ закрывается и фаза через транзистор 6, развязывающий диод 7, подключается к первому источнику 2.При подаче сигнала 0 транзистор 6закрыт, а при подаче сигнала 1 напряже...

Номер патента: 1293652

Опубликовано: 28.02.1987

Авторы: Архипов, Бирюков, Моисеев, Плугин, Пьяных, Селиванов, Суслов, Федосенко

МПК: G01N 33/38

Метки: активности, бетона, возрасте, проектном, прочности, цемента

...Авторское свидет У 371512, кл, О 01 БШестоперов С. В. К ва бетона транспортнь М.: Транспорт, 1975,(54) СПОСОБ ОПРЕДЕ 1 БНИЯ ПРОЧБЕТОНА В ПРОЕКТНОМ ВОЗРАСТЕНОСТИ ЦЕМЕНТА(57) Изобретение относится к способам контроля в производстве цементаи бетонных и железобетонных изделий.Цель - повышение точности контроля,Во время пропаривания образцов измеряют изменение злектроповерхностногопотенциала массознергопереноса. Прочность на сжатие определяют в заданные моменты, определяемые по изменению потенциала. Прочность в проектном возрасте и активность определяютпо Формулам.293652 поверхностного потенциалла, ч; время от пикообразного изменения электроповерхностного потенциала до момента определения В, ч;время от начала пропаривания до максимума...

Номер патента: 1293042

Опубликовано: 28.02.1987

Авторы: Архипов, Костомаров, Плахов, Рындыч

МПК: B41J 3/10

Метки: знакосинтезирующее, печатающее

...С= 2 т,4При вращении барабана с рельефными сегментами в зоне печати подбирается комбинация элементов из полного перебора комбинаций, идентичных комбинации исходного точечного ряда. Если например, в точечном ряде исходной информации элементарная точка имеется только на 1-й позиции ( Фиг. 2), то выбирается комбинация элементов из полного перебора комбинаций, соответствующих элементарному интервалу времени +.э (сектор от Г 8 до 36 ), если же в точечном ряде элементарная точка имеется только на б-й позиции, то выбирается комбинация элементов из полного перебора комбинаций, соответствующих элементарному интервалу времени4 (секоэ тор от 54 до 72 ), и запоминается.Если в точечном ряде исходной информации элементарная точка имеется на 1-й и 6-й...

Номер патента: 1291053

Опубликовано: 23.02.1987

Авторы: Архипов, Гималов, Маслаков, Шмонин

МПК: A01C 23/02

Метки: внутрипочвенной, инъекции, орган, рабочий

...9 снаружи установлена стопорная гайка 1 О. В передней части иглы ,на боковой поверхности выполнены выпускные отверстия 11. Колпак-клапан 3 имеет винтовые направляющие 12. У пятки иглы на стойке 1 закреплены продольные клинообразные ребра 13,Рабочий орган работает следующим З 5 образом.1При перемещении рабочего органа в слое почвы колпак-клапан вращается за счет винтовых направляющих 12, выпускные отверстия 11 иглы 2 периодически открываются, при этом происходит инъецирование в почву вносимых веществ. Почва оказывает сопротивление перемещению рабочего органа. Сила сопротивления почвы действует на колпак-клапан и через стержень 6 сжимает пружину 8.Усилие пружины и сила сопротивления почвы взаимно уравновешиваются. С изменением...

Номер патента: 1289978

Опубликовано: 15.02.1987

Авторы: Архипов, Бондарев, Егоров

МПК: E05B 55/16

Метки: врезной, дверной, замок

...стержень 3 и установленные на стержне 3 водило 4, наружную 5 и внутреннюю 6 нажимные ручки, размещенный в водиле 4 с возможностью взаимодействия с защелкой 2 и стержнем 3 подпружиненный плун 15 жер 7 и размещенную,на внутренней нажимной ручке 6 управляющую кнопку 8, при этом в стержне 3 выполнены наклонные пазы 9 для взаимодействия с плунжером 7, стержень 3 установленго с возможностью осевого перемещения и подпружинен, ауправляющая кнопка 8 закреплена на стержне 3.Замок работает следующим образом, .Защелка 2 с наружной стороны открывается ручкой 5, а с внутренней - ручкой 6. При нажатии на одну из ручек стержень 3, а с ним и водило 78 г4 поворачиваются, при этом плунжер7 утапливает защелку, отпирая замок,При переводе кнопки 8 в...

Номер патента: 1286878

Опубликовано: 30.01.1987

Авторы: Архипов, Валутис, Ваторинов, Волков, Липов, Радзявичус, Соловьев

МПК: F23C 5/32

Метки: топка

...4 и 5 горизонтальная проекция оси горелки 4 расположена под прямым углом, а горелка 5 - под острым углом, который равен 90-агсй 8 1,3- . 2) к Я/Цф, где Б - шаг между горелками 1. - расстояние между стенками 2 и. 3 камеры 1. сгорания. Горелки 4 и Л в парах установлены в ярусе в чередующемся порядке. Горелки 5, расположенные вблизи стенок 6 и 7 камеры 1 сгорания, повернуты в сторону оси камеры 1.Топка работает следующим образом.30Топливовоэдушная смесь поступает в камеру 1 сгорания через горелки 4 и 5 и сгорает в ней образуя в ее центральной части четыре встречно- смещенных на горизонтальный шаг Я 35 течения топочных газов. В результате наряду с радиационным излучением происходит конвективный вынос тепла иэ центральной зоны камеры 1...

Номер патента: 1286839

Опубликовано: 30.01.1987

Авторы: Архипов, Качан, Мишнев, Петухов

МПК: F16B 21/00

Метки: разъемное, сборки, соединение

...наматывают часть Фиксирующего элемента 9 на поверхность кольцевых проточек 2 и 6, образующих полость, до заклинивания витков элемента 9 между40 собой и с поверхностями кольцевых проточек 2 и 6. При установке стопорного винта 10в отверстие 4 детали 1 наматывание 45витков элемента 9 осуществляется засчет его части, расположенной в отверстии 8 детали 5. При выполнении отверстий 4 и 8 с различными диаметуами происходит автоматическое удаление проволочного элемента из отверс" тия большего диаметра, причем витки пружины закрепляются в отверстие меньшего диаметра под воздействием упругих сил .элемента 9, 55По дРУгому варианту (см,фиг.4) сборку соединения осуществляют следующим образом Фиксирующий элемент 9, свитый в винтовую пружину,...

Номер патента: 1286234

Опубликовано: 30.01.1987

Авторы: Архипов, Балавадзе, Дзюбинский, Лебедь

МПК: B01D 13/02

Метки: электродиализатор

...- для питания катодной камеры, штуцеры 16- - 19 - для питания коллекторов.Камеры герметизированы с торцов уплотнительными прокладками 20 и 21 и крышками 22 и 23.Электродиализатор работает следующим образом.Исходный раствор, подаваемый в подводящий коллектор 6 через штуцер 16, поступает в камеру обессоливания 8 и движется к периферии, Ионы солей, содержащихся в растворе, под действием электрического поля мигрируют через ионоселективные мембраны 3 и 4 в камеру концентрирования 9. Опресненная вода отводится посредством коллектора 10 и штуцера 18. Камера концентрирования 9 промывается раствором, поступающим через штуцер 17 и коллектор 7. Рассол отводится посредством коллектора 11 и штуцера 19.Высокие скорости течения жидкости,...

Номер патента: 1285505

Опубликовано: 23.01.1987

Авторы: Архипов, Пожидаев, Рындыч, Фролов

МПК: G06K 15/07

Метки: вывода, информации

...ключей, тем чаще осуществляется подзарядка наполни- тельного элемента 6, что обеспечивает более высокое быстродействие устройства по сравнению с известным .устройством. де электромагнитов.Целью изобретения является повышение быстродействия устройства.На чертеже .показана принципиальная 10схема устройства,Устройство содержит блок 1 печати,пороговый элемент 2, ключ 3, первый 4и второй 5 элементы односторонней проводимости, накопительный элемент 6,информационные входы 7, управляющийвход 8, первую Е 1 и вторую Е 2 шины питания.Устройство работает следующим образом.20При включении питания происходитзаряд накопительного элемента 6 черезэлемент 5 односторонней проводимостидо напряжения Е 2.На информационных входах 7 и управляющем входе...

Номер патента: 1284727

Опубликовано: 23.01.1987

Авторы: Архипов, Доброва, Петров, Петухов

МПК: B23B 33/00

Метки: поводковое

...крутящего момента от ьцшцдепя станка к детали при наружной обработке деталей н центрах.Целью изобретения является автоматический зажим заготовки при вращении детали в различном направлении,На Фиг. 3 изображено поводковое устройство в момент закрепления детали; ца сйиг. 2 - сечение Л-Л на фиг, 1.Поводковое устройство содержит корпус 1, цецтрцрующее устройство 2, жестко связанное с корпусом, зажимцой элемент 3, выполненный в виде винтовой пружины, свернутой в часть тора, выступ 4, расположенный неподвижно в корпусе.Устройство работает следующим образом.Обрабатываемая деталь 5 устанавливается в нитки зажимцого злемецта 3 и поджимается зацццм центром (це показан) до упора в цецтрирующее устройство 2. При вращении корпуса 1, которое ему...

Номер патента: 1282195

Опубликовано: 07.01.1987

Авторы: Архипов, Демидов, Левтеев, Серов

МПК: G11B 5/02, G11B 5/09

Метки: магнитного, носителя, сигналов

...сигнала калибровки, которым через вторую группу переключателей 16 (фиг. 1), элемент ИЛИ 18, 40 элемент ИЛИ. 15 и элемент ИЛИ 14 подается потенциал логической единицы на элемент И 19, импульсами эталонного генератора 20 опрашивается аналого-цифровой преобразователь 2 и 45 установившееся значение минимального сигнала калибровки с установленного момента начинает вводиться в линию 3 обработки информации. Элемент И 15 при этом открыт управляющим напряжением с выхода первой группы переключателей 11 независимо от положения еепереключателя 24, Если переключатель 24 находится в верхнем (фиг. 2) положении, информация в линию 3 обработки информации вводится только в выбранном номере режима по управляющему напряжению с выхода шины е дешифратора 7...

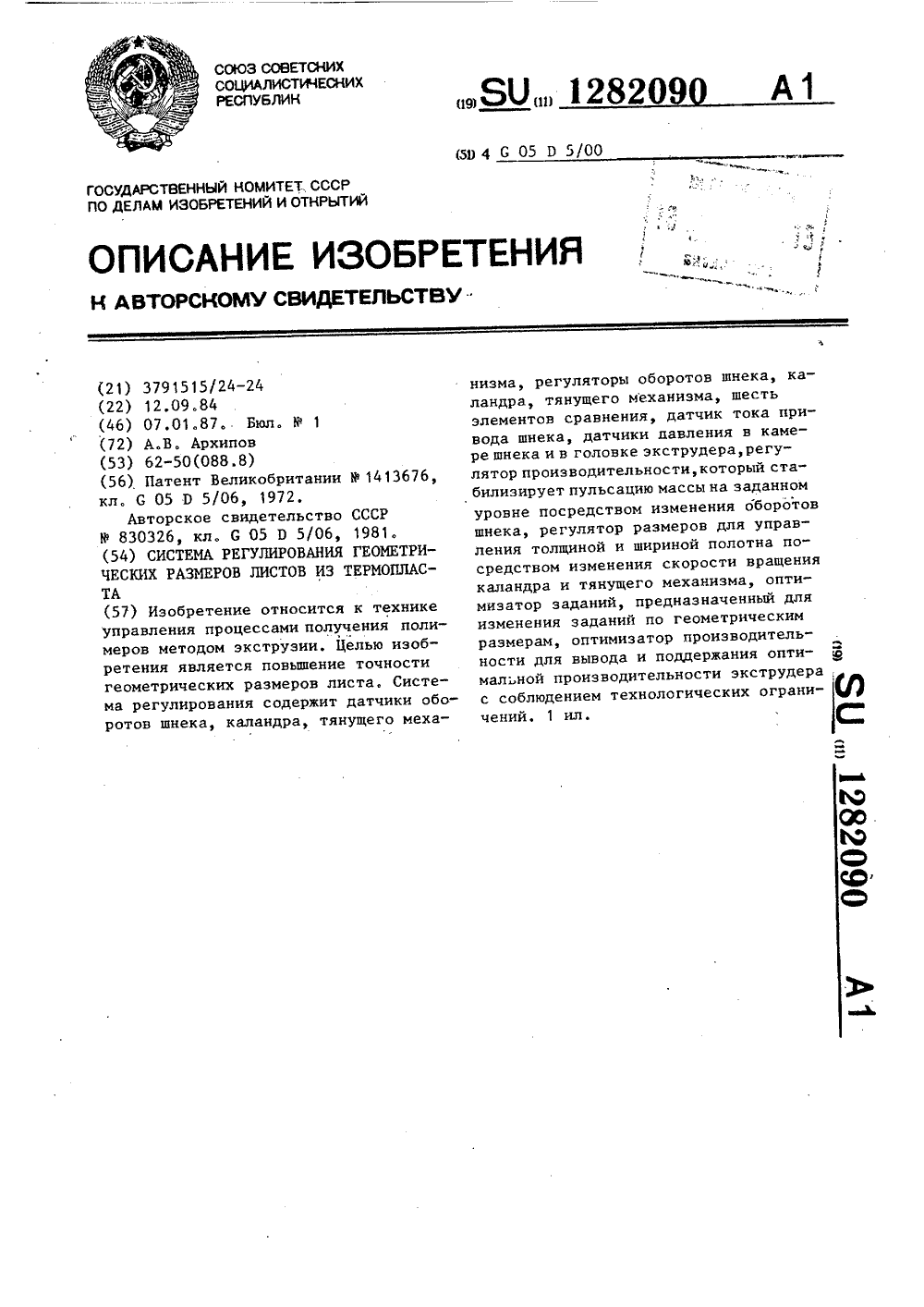

Номер патента: 1282090

Опубликовано: 07.01.1987

Автор: Архипов

МПК: G05D 5/00

Метки: геометрических, листов, размеров, термопласта

...на элементах 22 и 23 сравненияпо сле, дующим Формулам:и) С 7.) +о)сэсцЗ(7,) к Зад Са) а О К(, )лн 3+ ьи)к 5 а" сь) к ад(к) к(п)л й с. к ( гЬо.) ( )- к сл- (-Ъо.З (77 7 (7)Т 7,ад Са К.ад (78, где асс) - приращение к заданиюк (г)оборотов каландра относительно изменения тол 20 Для выполнения дсех необходимыхрасчетов с целью коррекции заданий наэлементах .22 и 23 сравнения блок 25опрашивает элементы 28 и 26 сравнения,с выходов которых на входы блока 26поступают значения рассогласованийсредней толщины и ширины относительно 45 заданий. Кроме того, блок 25 опрашивает оптимизатор 27 заданий, с выхода которого на входы элементов 26 и28 сравнения поступают задания потолщине и ширине и одновременно опра шивает усреднитель 31, с выхода...

Номер патента: 1282050

Опубликовано: 07.01.1987

Автор: Архипов

МПК: G02B 27/46, G02F 1/03

Метки: выравнивания, интенсивности, оптическая, пучка, сечению

...по сечению пучка на транспаранте 5 и на преобразователе 10 совпадают независимо от геометрии пучка (параллельный, схоР дящийся, расходящийся), поскольку эти элементы одинаково удалены от светоделительной пластины 3. Освещение полупроводникового фотослоя 13 вызывает уменьшение его сопротивления и перераспределение .напряжения П, в результате которого значительная его часть оказывается приложенной к электролюминофору 15, что вызывает его свечение. Причем распределение интенсивности свечения электролюминофора повторяет соответствующее распределение по сечению пучка, падающего на преобразователь. Спект 1282050ральный состав излучения электролюминофора выбирается с учетом спектральной характеристики фотопроводника 9. Таким образом, с...

Номер патента: 1132628

Опубликовано: 30.12.1986

Авторы: Архипов, Великанов, Гонтарь, Евланников, Каменев, Косаротов, Ломоносов, Ростовцев

МПК: F04D 17/02

Метки: компрессор, многоступенчатый, центробежный

...в 2 раза больше зазора 21. Думмис 14 имеет сборочные пояски 24 и 25 и гребни 26 лабиринтного уплотнения. Думмисная обойма 15 имеет цилиндрическую поверхность 27, с которой гребни 26 10 образуют малый радиальный зазор 28, обеспечивающий работу лабиринтного уплотнения думмиса 14 (см. Фиг. 3), причем разность радиуса поясков 24 и 25 и радиуса поверхностей 27 меньше малого радиального зазора 28.При расположении крышки 2 корпуса 1 со стороны входа в рабочие колеса 10 и 11 лабиритное уплотнение думмиса 14 может быть выполнено сту пенчатцм (см. Фиг. 4), для чего думмисную обойму 15 выполняют с горизонтальным разъемом. Думмис 14 в этом случае имеет один сборочный поясок 24 и множество гребней 29 и 30 двух разных диаметров. Думмисная обойма 15...

Номер патента: 1278608

Опубликовано: 23.12.1986

Автор: Архипов

МПК: G01J 1/44

Метки: фотоприемное

...и может быть исполь зовано при измерении световых параметровизлучающих диодов или приисследовании светопропускания различных сред.Цель изобретения - расширениефункциональных возможнос гей фотоприемного устройства путем расширения частотного диапазона н областьнизких частот,На чертеже представлена блок-схема предлагаемого устройства,Устройство содержит фотодатчик 1,усилитель 2, два элемента 3 выборкихранения, формирователь 4 стробирующих импульсов и блок 5 вычитаниясигналов,Устройство работает следующим образом,Фотодатчиком 1 импульсно-модулированное излучение преобразуется вэлектрический сигнал, который усиливается усилителем 2, В момент мак -симума или минимума сигнала на соответствующем выходе формирователя 4стробирующих импульсов...

Номер патента: 1278387

Опубликовано: 23.12.1986

Авторы: Александров, Архипов, Вовкушевская, Зубрицкая, Инюшин, Ритерман

МПК: E02B 9/00

Метки: блока, возведения, турбинного

...на колонны статора.На чертеже изображена схема турбинного блока со спиральной камерой, 1 Оразрез, на схеме обозначены статор 1турбины, колонны 2 статора, спиральная камера 3, облицовка 4 спиральной.камеры, Фундамент 5, кольцевойблок б, слой 7 легкодеформируемогогидроизоляционного материала, напри.мер битума, противофильтрационноеуплотнение 8, например профилированная резина либо битумная шпонка,П р и м е р. Возведение турбинного блока осуществляют в следующейпоследовательности.Бетонируют фундамент 5 со спиральной камерой 3, монтируют статор 1турбины с колоннами 2 статора и облицовки 4 спиральной камеры 3 Б процессе монтажа гидрооборудования поверхность фундамента 5 со стороныпримыкания к нему кольцевого блока бпокрывают защитным слоем...

Номер патента: 1278279

Опубликовано: 23.12.1986

Авторы: Архипов, Афанасьев, Серов

МПК: B65G 33/18

Метки: загрузочно-ориентирующее

...больше трех-пяти диаметров.Загрузочно-ориентирующее устройствон15 состоит из опорнои металлоконструкции с бункером 1. На ней жестко закреплены копиры 2 и 3, на которые одеты соответственно транспортирующий спиральный винт 4 и меньшей высоты загрузочный спиральный винт 5, Оба винта закреплены на приводных втулках 6, вращающихся син. хронно от приводной цепи 7.На копир 2 транспортирующего винта 4 соосно винту 4 насажена втулка 8, Верх втулки 8 находится не ниже верха спирали загрузочного винта 5. Втулка 8 в нижней 25 части и, по меньшей мере, один ц 1 аг спирали загрузочного винта 5 выполнены с зубчатым венцом 9 и 10 и кинематически связаны между собой.Для фиксации положения транспортируемых изделий рядом с винтами 4 и 5 установлена...

Номер патента: 1276903

Опубликовано: 15.12.1986

Авторы: Архипов, Костин, Петров, Петухов

МПК: G01B 7/06

Метки: диэлектрического, емкостный, полых, разностенности, тел

...жидкости 2 токопроводящий слой 3. Внутри контролируемого тела 1 помещена эластичная оболочка 5 с размещенными на ее поверхности электродам 6 расположенными, например, по ее образующей и присоединенными через ком. мутатор к блоку 7 измерения и реп". страции, предназначенному для измерения емкости между каждым из электродов 6 и токоправодящим слоем 3. Эластичная оболочка 5 присоединена 35 с помощью штуцера 8 к источнику избыточного давления, например к источнику сжатого воздуха (не показан), предназначенному для раздувания оболочки, благодаря чему расположенные 46 на ее поверхности электроды 6 прижимаются к внутренней поверхности конт" ролируемого тела 4, Электропроводный слой 3 находится в электрическом контакте с...
