Цифровой регулятор соотношения двух параметров

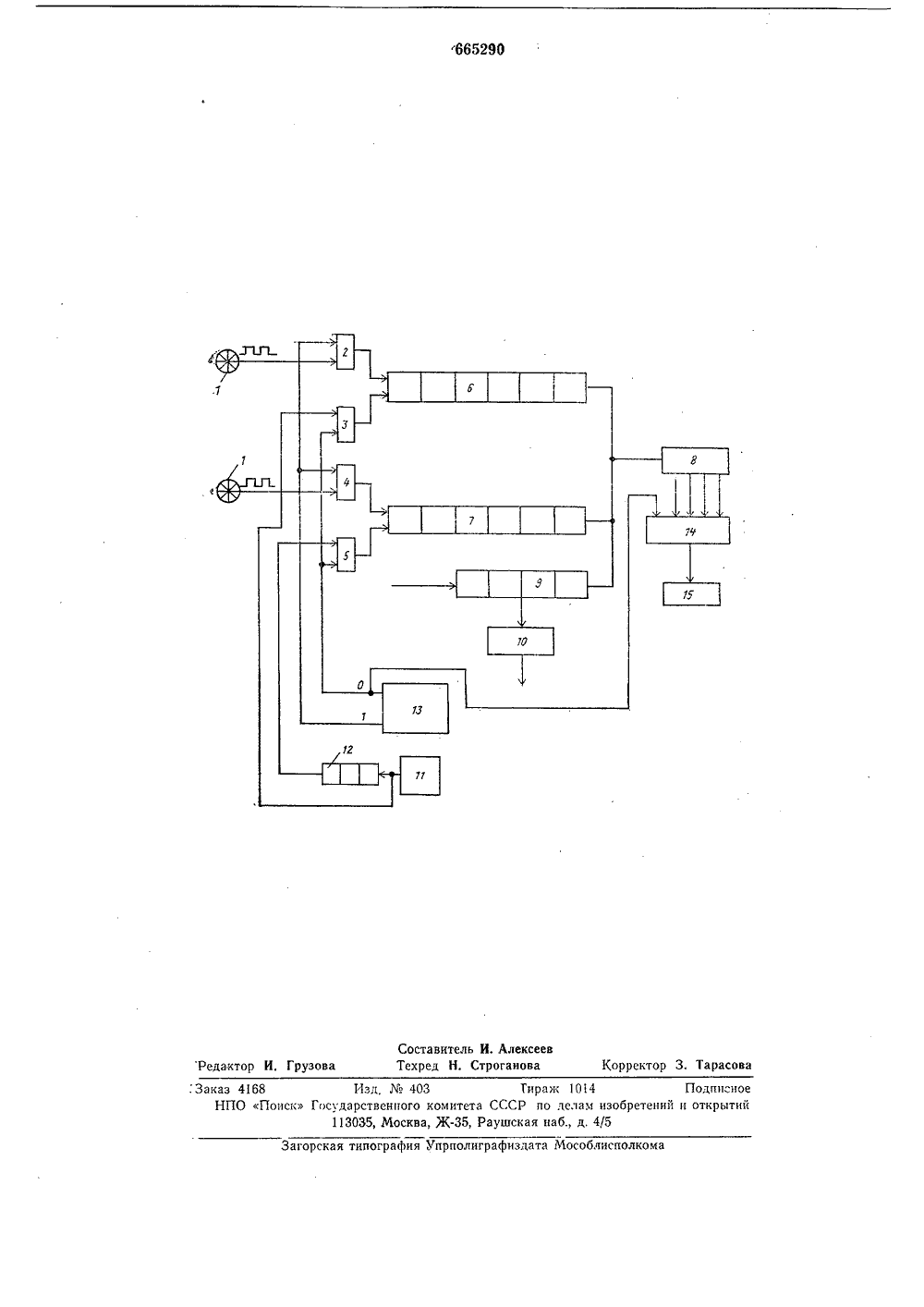

О и и с "А-"и.ци-е "ц 665290И ЗОБ Р ЕТЕ Н И Я Сава Советских Социалистических Реснублик(51) М, Кл.6 05 В 23/02 Ст 05 В 11/26 Государственный комитет ло делам изобретений и открытийДата огубликования описания 30.05.79(54) ЦИФРОВОЙ РЕГУЛЯТОР СООТНОШЕНИЯ ДВУХ ПАРАМЕТРОВ1Изобретение относится к автоматике иможет быть использовано в различных отраслях народного хозяйства, где необходимо точное измерение и регулирование соотношения двух параметров. 5Известен цифровой регулятор Ц, содержащий двоично-десятичный счетчики, счетчик рассогласования, блок задания, блокиндикации, выходной цифроаналоговыйпреобразователь и блок команд. 10К недостаткам такого устройства относятся его сложность и низкая надежность.Наиболее близким по технической сущности к предлагаемому является цифровойрегулятор 21, содержащий датчики параметров, блок сигнализации, блок управления и первый и второй счетчики импульсов,выходы которых непосредственно соединеныс входом блока индикации и через формирователь сигнала рассогласования с входом 20цифроаналогового преобразователя.Недостаток такого устройства состоит вего низкой ремонтопригодности,Цель изобретения - повышение ремонтопригодности регулятора. 25Указанная цель достигается тем, что оцсодержит первый, второй, третий и четвертый элементы И, генератор импульсов, делитель и блок сравнения. Выходы датчиков параметров через первый и третий эле- З 0 2менты И соединены соответственно с входами первого и второго счетчиков импульсов, вторые входы которых связаны соответственно с выходами второго и четвертого элементов И, первые входы которых подключены к первому выходу блока управлеция и первому входу блока сравнения, вторые входы непосредственно и через делитель - к выходу генератора импульсов. Вторые входы первого и третьего элементов И подсоединены к второму выходу блока управления, выходы блока индикации соединены с вторыми входами блока сравнения. выход которого подключен к входу блока сигнализации,Структурная схема устройства представлена на чертеже.Она содержит датчики 1 параметров, первый 2, второй 3, третиц 4 и четвертый 5 элементы И, первый 6 и второй 7 счетчики импульсов, блок 8 индикации, формирователь 9 сигнала рассогласования, цифроаналоговый преобразователь 10, генератор 11 импульсов, делитель 12, блок 13 управления, блок 14 сравнения и блок 15 сигнализации.Устройство работает следующим образом.В режиме измерения сигналы от датчиков 1 поступают на входы счетчиков 6 и У3через элементы И 2 и 4. Результат измере. ния высвечивается блоком 8 индикации, а сигнал рассогласования с формирователя 9 попадает на цифроаналоговый преобразователь 10.В режиме проверки работоспособности регулятора на элементы И 2 и 4 из блока 13 управления подается сигнал логического нуля, отключающий входы счетчиков 6 и 7 от датчиков 1. Одновременно на счетчик 6 через элемент И 3 поступает сигнал с генератора 11, а на счетчик 7 через элемент И 5 - сигнал с делителя 12. Вторые входы элементов И 3 и 5 соединены с выходом блока 13 управления, подающим на пих разрешающий сигнал логической единицы.При этом в блоке 8 индикации получается заранее известное соотношение двух сигналов, равное коэффициенту пгрссчета делителя 12. Если в блоке Ч оказывается число, отличное от известного коэффициента пересчета, то блок 14 сравнения, соединенный с блоком 8 индикации и блоком 13 управления, выдает сигнал в блок 15 сигнализации о неисправности.Таким образом происходит контроль работоспособности измерительной части цифрового регулятора. Контроль работоспособности устройства может проводиться как после каждого цикла измерений, так и через равные промежутки времени.Выполнение цифрового регулятора соотношения двух параметров по описанной схеме выгодно отличает предлагаемый регулятор от указанного прототипа, так как значительно повышается его надежность в работе, а именно ремонтопригодность, , е, свойство изделия, заключангщееся в его приспособленности к предупрегкдснню, обнаружению и ликвидации отказов. 4 Формула изобретения Цифровой регулятор соотношения двухпараметров, содержащий датчики парамет ров, блок сигнализации, блок управления ипервый и второй счетчики импульов, выходы которых непосредственно соединены с входом блока индикации и через формирователь сигнала рассогласования с входом 10 цифроаналогового преобразователя, о т л ич а и щи й с я тем, что, с целью повыщсния ремонтопригодности регулятора, он содср.жит первый, второй, третий и четвертый элементы И, генератор импульсов, делитель 15 и блок сравнения, выходы датчиков чсрезпервый и третий элементы И соединены соответственно с входами первого и второго счетчиков импульсов, вторые входы которых соединены соответственно с выходами вто рого и четвертого элементов И, первые входы которых подключены к первому выходу блока управления и первому входу блока сравнения, вторые входы непосредственно и через делитель - к выходу генератора 2 Б импульсов, вторые входы первого и третьегоэлементов И подключены к второму выходу блока управления, выходы блока индикации соединены с вторыми входами блока сравнения, выход которого подключен к зо входу блока сигнализации.Источники информации,принятые во внимание при экспертизе 35 1. Проектирование аналого-цифровыхсистем па интегральных схемах. Под ред, проф, Шамрая Б. В. Л., Машиностроение, 1976, с. 191 - 196.2. Круг Е. Д. и др, Принцип построения 4 п одноканальных цифровых регуляторов, М.,Сов. радио, 1969, с. 162,665290 Составитель И, Алексе Техред Н, Строганова Корректор 3. Тарасов Груз Реда к Загорская типография Упрполиграфиздата Мособлисполкома аказ 4168 Изд,403НПО Поиск Государственного комите113035, Москва, Ж.35 Тираж 1014 Подписное СССР по делам изобретений и открытий аушская наб., д, 4/5
