Номер патента: 556438

Опубликовано: 30.04.1977

Авторы: Иванов, Малафаев, Матвиенко, Яковенко

МПК: G06F 7/56

Метки: оптоэлектронный, параллельный, сумматор

...несовпадении входных сигналов за свечиваются фотоэлементы 3, 5, 7, 9, 12 или 4, 6, 11, 8, 1 О. В этом случае электрический сигнал через фотоэлементы 3, 7 или 4, 8 попадает на выход а второй цепи и, следовательно, на разрядный выход 25 ячейки. При этом третий развязывающий диод 17 исключает проникновение электрического сигнала на выход б. При наличии одновременно обоих входных сигналов засвечиваются фотоэлементы 4, б, 7, 9, 12, и электрический сигнал через фотоэлементы 4, 9 поступает на выход б и на вход 27 ячейки 2 старшего разряда, При этом четвертый развязывающий диод 18 исключает попадание электрического сигнала на разрядный выход 25 ячейки.При наличии электрического сигнала на выходе а ячейки 2 старшего разряда, который...

Номер патента: 559237

Опубликовано: 25.05.1977

Авторы: Лужецкий, Оводенко, Стахов

МПК: G06F 7/50

Метки: параллельный, сумматор

...дополнительно содержит блоки коммутации, нормализации и контроля, причем выход суммы параллельного пзлусуммач ора подключен к первому входу блока контроля, а к его второму входу подключеп выход переноса параллельного полусумматора, который подключен также к входу блока коммутации. Первый н второй управляющие входы блока коммутации подключены к первой и второй управляющим шинам, а выход соединен с входом второго регистра и с другим входом первого регистра, выход которого подклочен также к входу олока нормализации, управляющий вход которого подключен к первой управляющей шине, а вьход соединен с третьим входом первого регистра.Сложение двух одноименных разрядов в двоичной фибоначчиевой системе счисле559237 32 -7 1732 32Например, для...

Номер патента: 563341

Опубликовано: 30.06.1977

Авторы: Груздь, Майзлик, Сас

МПК: B65G 63/02

Метки: вагонеток, другой, магистрального, одного, параллельный, первому, передачи, пути, рельсового

...на участке 70 зубья меньшей толщины, а на участке 71 - нормальные. Звездочка 69 установлена с возможностью взаимодействия с цевочными рейками, образуемыми роликами 25 и 26 штанги 17 и роликами 40 и 41 штанги 37.Для предотвращения перекосов в горизонтальной плоскости штангиф 17 и 37 снабжены роликами 72 и 73, установленными на вертикальных осях и взаимодействующими соответственно с боковой поверхностью верхних направляющих 33 и пазом 4 рамы 3.Устройство снабжено командоаппаратом 74, установленным на раме 3, валик 75 которого кинематически связан с приводом механизмов 11 и 12. На валике 75 закреплены флажки 76, взаимодействующие с бесконтактными конечными выключателями 77 - 82.На поперечных путях 1 возле направляющих 51 установлены...

Номер патента: 571805

Опубликовано: 05.09.1977

Авторы: Базалев, Хрусталев, Шарапова

МПК: G06F 5/04

Метки: кода, параллельный, последовательного

...счетчика, При подаче по шине 13 сигнала разрешения приема первый синхроимпульс, пришедший по шине 10, открывает элемент И 11 только после того, как атот же синхроимпульс поступит на вто- Ы рой вход элемента И 11 через элемент И 12 и элемент задержки 14. Сигнал с выхода элемента И 11 поступает на вход 16 элемента .,И 17 и закрывает его, В результа те снимается сигнал со входа 24 установки Ю в "0" счетчика 7, поданный на него черезалемент ИЛИ 23. После снятия этого сиъ.нала импульс, пришедший на вход 15 счетчика 7 устанавливает в нем код единицы.Элемент И 17 остается в закрытом состоянии по окончании синхроимпульса благодарясигналу, поступающему с выхода 6 счетчика на вход 21, Последующие синхроимпульсы, приходящие на вход 15 счетчика...

Номер патента: 581470

Опубликовано: 25.11.1977

Авторы: Диденко, Лотто

МПК: G06F 7/50

Метки: накапливающий, параллельный, сумматор

...с единичным выходом триггера 1 предыдущего разряда сумматора.Работу сумматора рассмотрим напримере суммирования чиселА " В " 15 (1 1 1 1),где (А) 1 1 1 1 (15)(С) 1.1 1 1 0 (16 . 14 30)Перенос встарший разрядСлагаемое А помещают в триггеры 1 сумматора, а четные и нечетные разряды слагаемого В подают соответственно на входы разрядов числа 8 и 7. Затем на шину управления 6 поступает тактовый сигнал ввода четных разрядов слагаемого, по которому код четных разрядов слагаемого В поступает на счетные входы триггеров 1 четных разрядов, где суммируются с кодом слагаемого А(С ) 1.10 0 1 (16+9= 25)Перенос встарший разрядПосле этого через промежуток вре- менку ) Т где Т - время задержк), сигнала ввода слагаемого в элементе 5 задержки, а Г -...

Номер патента: 583480

Опубликовано: 05.12.1977

Авторы: Бухштаб, Варшавский, Мараховский, Песчанский, Розенблюм, Стародубцев, Цирлин

МПК: G11C 19/00

Метки: однофазный, параллельный, регистр

...в ситънал нв выходах элементов И-ИЛИ-НЕ 8 и ЗО9 - уровню логического нуля. Затем на шины 13-15 ячеек памяти поступают кодывводимого числа, а на управляющую шину11 - сигнал уровня логической единицы.Если сигнал на разрядной информационной 35шине одной иэ ячеек памяти соответствуетуровню логической. единицы, то нв выходеэлемента И-НЕ 6 этой ячейки устанавливается уровень логического нуля (Х=О). Если сигнал на разрядной информационной шине соответствует уровню логического нуля, то выходные сигналы элементов НЕ7 и И-ИЛИ-НЕ 8 этой ячейки памяти изменяется на противоположные только при появлении на выходе элемента НЕ 4 уровня логического нуля. После установки во всехячейках памяти элементов И-НЕ 6 и НЕ7 в противоположные состояния (Х...

Номер патента: 585494

Опубликовано: 25.12.1977

Авторы: Журавлев, Масленников

МПК: G06F 7/385

Метки: параллельный, сумматор

...устройство содержитэлементы И 1 и 2, элемент ИЛИ 3, счетный триггер 4, выполненный на триггерах 5, б и 7 с раздельными входами,каждый иэ которых выполнен из двух элементов И-НЕ, элементы И 8 и 9 и элемент ИЛИ 10Первая тактовая шина 11 подключенапервому входу элемента И 1, вторая тактовая шина 12 - к первомУ входу элемента И 2. Вторые входы элементов И 1 и 2 соединены соответственно д входом разряда слагаемого 13, с входами элементов И 8 и 9 и с входом переноса из младшего разряда 14. С выхода элемента ИЛИ 10 снимается сигнал переноса из данного разряда 15, Сигнал суммы снимается с прямого выхода триггера 7.6Суммирование чисел осуществляется в два такта. В первом такте формируются поразрядные суммы Я и переносы С...

Номер патента: 590732

Опубликовано: 30.01.1978

Авторы: Коголь, Олевский

МПК: G06F 7/38

Метки: двоично-десятичный, квадратор, параллельный

...= А,Аг)г = (А,Аг) 10 Л, + (А,Аг)Аг == (А,Аг) . (10 А, + А,), (1)где . - операнд, возводимый в кзадрату3А - десятки операнда; 40А. - единицы операнда.Для и разрядных чисел, возводимых вквадрат (1), алгоритм будет иметь вид45Ю =АА,АгА 1 (10" А,+10" А+10 Аг+А ) . (2)Пусть в параллельном коде задано число1 Ч =37, которое требуется возвести в квадрат, Алгоритм (1) запишется в видеУг = 37 = 37 10 3+37 7,Умножения на 10 фактически не произво дится, а осуществляется за счет подключения выходов элементов И 12 и 13 на входы разрядов десятков и сотен счетчика результата, При поступлении сипнала Расчет на .вход управляемого генератора 1, последний вклю чается и импульсы с выхода генератора 1 поступают на вход декады 2 и входы элементов И 10, 11, 12...

Номер патента: 592716

Опубликовано: 15.02.1978

Авторы: Мовчанюк, Платонов, Сычев

МПК: B66C 7/12

Метки: козлового, крана, параллельный, перевода, путь

...изобретения является сроков перевода в условиях непр ствующих объектов производства. Для этого монтируют временную с направляющими, кран делят на в нижнюю части, устанавливают верх на указанную эстакаду и перемеща правляющим, после чего демонтирнюю часть, транспортируют ее Я- ют к верхней части.На фиг. 1 изображен козловой кран, вид спереди; на фиг. 2 - то же, вид сбоку.После остановки вращающейся печи 1 на ремонт (или реконструкцию) над вращающимися печами 1 и 2 монтируется эстакада 3. После этого разъединяют опоры подъемника по болтовому соединению 4, и верхнюю часть 5 подъемника опускают катками 6 на эстакаду 3. Демонтируют нижние части 7 опор подьемника и транспортируют их к месту монтажа. Верхнюю часть 5 подъемника перегоняют по...

Номер патента: 595794

Опубликовано: 28.02.1978

Автор: Кузин

МПК: G11C 19/00

Метки: параллельный, реверсивный, регистр, сдвига

...ра:3; лз ц И 11, 11 ", с ) - О РсЗР 51 лс с)" сок Пск) Ои 13 ь,ссчц кол;. Вторыс .")хо;1, эг.,ц га И -1 Е 10 соЛц:Гцы с шц:Ои с:1)ц з В:1;)д;30 1(,мсцта И НЕ 11 - шц(ой слвгг Влс:.о 19. гп ВИ 11- О, с( 1.(:по ключцг, и вхолг эл(монт 1.11 с 11 Е Й.О;цг вхол эл(м(цта И - -НЕ 3 бг)ока формипоВдци 5 ОоратцОГО ко,3 иолклО 1(.ц и гципс 3:1- ка числа 20. Втоой Вхол И- - 11 Е 3элсм:1-) 1013 ЛЦС 1 Р(ГЦЫХ СТУПЦ 1 ОЛОКД СЛ(131(гсг СОС:1 цц с 00 т 13 тс.:3 У 10.цс 1 ци 1 ОЙ Рз)(.П 1:1:5 с;(13 ПГз 23 ц 21,:. г э,т(Р)1 цт 0.3 псэмгпй;. с 1- И 1 И - С ЫХГ) О)1 СОО(1)С 1 СВ 10 Ц 1 О ЭГМИ,1 И 11 Е 13, ца вхолы коор.х полклю:.,;ы 20 шины слв)га ир.,Пнои ст) цц:1, Выхолыэлсмцтз И -11 Е 3 В шскрт;ых с Гупсгх полклю сцы ко вхолам элс м:)тов 1;1 И 11 Е 15,...

Номер патента: 598071

Опубликовано: 15.03.1978

Авторы: Белкин, Пахунов

МПК: G06F 7/385

Метки: двоичный, параллельный, сумматор

...Е С , (1)где и номер разряда сумматора; .15Яп значение разряда суммы двух чисен А Я 1, слагаемые;Спперенос нз младшего разряда. Г 1 рн этом перенос С из 33-го разрядаза формируется одновременно дпя каждого разряда ио формулеи п )м- п: п-у п) и +.Т иТд2 п - Кп Сягде Еп = Аи)3 пТи = АЮВл.Элемент И-ИЛИ-НЕ 1 вырабатывает сигнал элемент И-ИЛИ-НЕ 2 вырабатываетсигнал Т 1, эпемент И-НЕ 3 инвертируетсигнап 3 эпемент И-ИЛИ-НЕ 4 вырабаты-,-вает сигнал переноса бэпемент И-НЕ 5 инвертирует си гнан Гц элемент И-НЕ 6 выр абаты ваетсигнап 8,СигнапыСо, К-К, Т-ТсвырабатыЫаются в мпадших разрядахсумматора. 40В каждом разряде слагаемые Аи ИП подаются параппепьно на входы эпементов.И-ИЛИ-НЕ 1 и 2, в результате чего на выходе вырабатываются сигнапы...

Номер патента: 600567

Опубликовано: 30.03.1978

Авторы: Котельников, Котельникова, Хоменко

МПК: G06G 7/16

Метки: делитель, параллельный, резисторный

...19, коммутирующие элементы 20 - 23.Величина напряжения источника 18 ком пенсирующего напряжения вдвое больше величины напряжения источника 4 опорного напряжения, а величины сопротивлений основных и дополнительных резисторов равны,Устройство работает следующим образом, Переключатели 13 - 16 и коммутирующие элементы 20 - 23 переключаются синхронно.Для точного деления напряжения при обеспечении строгого постоянства входного сопротивления устройства необходимо, чтобы результирующий ток, отбираемый от источника 4 опорного напряжения, был постоянным при изменении проводимостей из ряда основных резисторов 5 - 8,Ток, отбираемый от источника опорного напряжения, равен произведению разности напряжения опорного источника и выходного...

Номер патента: 612241

Опубликовано: 25.06.1978

Авторы: Бессмельцев, Бурнашов, Вородьев

МПК: G06F 5/04

Метки: кодов, параллельный, последовательных, разности, счетно-импульсный

...которого соединен с выходом нцчитателя частот2, индуцнрующим совпадение выходныхимпульсов делителей 1 н 4, а второйс выходом 0 блока управления 3(импульс на выходе 0 блока управ"ления появляется, когда ао всех раЭ"рядах счетчика блока управления 3 иделителя частоты опорного сигнала 1устанавливается 0),)О Преобразователь также сбдержитэлемент 2 И-ИЛИ 8, ЦЬ -триггер 9,Тб -триггер 10, 35 -триггер 11,элемент И 12, генератор импульсов 13,счетчик коррекции 14, блок сумматоров15, первый, второй и третий дифференцирующие элементы - соответственно16,17, 18,Вход б триггера 10 подключен к выходу 1 блока управления 3, а выход триггера - к входу элемента И 12,выход которого соединен с входом триггера 11, Выход триггера 11 подключенк второму входу...

Номер патента: 613319

Опубликовано: 30.06.1978

Автор: Гладков

МПК: G06F 5/04

Метки: двоичный, код, кода, комбинированного, параллельный, последовательного, преобразования

...1100, 1110, 1111, 0111, О 01,1, 0001, 0000. При и=3 кодовые комбинации принима 1 от вид: 10000000, 11000000, 11100000, 11110000, 1111000, 1111,1100, 11111110, 11111111, 01111111, 00111111, 00011111, 00001111, 00000111, 00000011, 00000001, 00000000.Закон изменения кодовых комбинаций сохраняется нри и .:4.Во втором такте распределитель импульсов 1 вырабатывает сначала один сигнал на выходе 12, а затем 2" - 1 импульсов на дополнительном выходе 15. Триггер управления б устанавливается в положение 1 только при наличии единичного сигнала в первом разряде 2"-,разрядного кода, после чего единичные сигналы 2"-разрядного кода проходят через первый элемент И 8, элемент ИЛИ 10, воздействуя на счетный вход счетчика 2, При наличии в,первом разряде...

Номер патента: 642729

Опубликовано: 15.01.1979

Авторы: Дудник, Иванов, Яковенко

МПК: G06G 9/00

Метки: оптический, параллельный, сумматор

...5 20 ЗО 35 о 45 50 55 плоскости поляризации света с неизменнымипараметрами. Электрооптические переключателинаправления поляризации света 4, 5, 6 представляют собой электрооптический блок на осно.ве жидких кристаллов или иных материалов,который поворачивает плоскость поляризацииопроходящего света на 90 под действием электрического поля и не изменяет положение плоскостиполяризации света при отсутствии поля. Могутприменяться также переключатели, которыевращают плоскость поляризации при отсутсттмэлектрического поля и сохраняют направлениеплоскости поляризации в электрическом поле(" твист" - эффект в нематическом жидкомкристалле) .Тип анализаторов направления поляризации 7,8, 9 подбирается сучетом необходимостиуменьшения размеров всего...

Номер патента: 643871

Опубликовано: 25.01.1979

Авторы: Лысиков, Шостак

МПК: G06F 7/385

Метки: параллельный, сумматор

...Н=1). Действи 36 тельно, если Н =О, то ошибка в формировании Свызовет ошибки в формировании разрядных суммби 6, а следовательно, будет обнаружена контролем по четности, Если Н=1, ошибка75 в формировании Собязательно вызовет ошибку в формировании С, так кака=С,;: Ц;и будет обнаружена при сравнении переносов С, и С 4 Та ким образом, данный сумма тор позволяет обнаруживать все сочетания ошибок, вызываемые одиночной неисправностью сумматора за счет введения д /2 узлов дублирования формирования переносов и Д /2 узлов сравнения (где ц -разрядность сумматора),ф о р м у л в изобретенияПараллельный сумматор, содержащий в каждом разряде узел формирования параллельного переноса и узел,формирования разрядной суммы входы которого соединены с...

Номер патента: 658554

Опубликовано: 25.04.1979

Автор: Терещенко

МПК: G06F 5/00

Метки: дешифратор, параллельный

...ИЛИ 5, пирамидальный дешифратор 6, регистр 7 хранения расшифрованных слов. оУстройство работает следующим образом.Рабочий цикл неперестраиваемого йерархического дешифратора с параллельнымвводом информации состоит в общем случае (при расшифровке какого-либо предложения, набора слов) из следующих тактов,Такт 1 - общий сброс схемы (тактсброса входного и выходного регистров 20одновременно),Такт 2 - такт расшифровки слова.При этом такте происходит занесениекакого либо одного расшифровываемогодвоично-многосимвольного слова во входной регистр, его расшифровка при помощииерархии элементов И, а тем самым ивозбуждение (установка в единичное состояние) какого-то одного соответствующего данному слову триггера храненияпотенциала этого слова в...

Номер патента: 661356

Опубликовано: 05.05.1979

Авторы: Козлов, Котельников

МПК: G01R 15/04

Метки: делитель, параллельный

...напряжения, Таких декад может быть п. Они находятся между собой в соотношении 1:10 :10 , а проводимости внутри декады - в коде 2 4 2 - 1, 8 - 4 - 2 - 1 и т.д.Рассмотрим порядок автономной поверки параллельного делителя напряжения с декадами, имеющими код проводимостей 8 - 4 - 2 - 1.Для поверки единичной проводимости младшей декады введен дополнительный постоянный резистор, соответствующий ее единичной проводимости. С резистором 21 он образует делитель напряжения.Напряжение Узо. снимаемое с резистора 21 равноЧ 121оЗг В,+2 зогде У - напряжение источника питания 1.Резистор 9 через двухпозиционный ключ 17 подключается к той же шине 18 источника питания 1, а через дополнительный двух- позиционный переключатель 29 к общей шине 31 и к...

Номер патента: 669460

Опубликовано: 25.06.1979

Авторы: Агеев, Барашев

МПК: H02M 7/515

Метки: автономный, инвертор, параллельный

...соответствующее суммарной мощности двух нагрузок в заданном режи669460 Формула изобретения 3ме работы, а распределение мощности между нагрузками 11 и 2 осуществляется системой управления 13 с помощью широтцоимпульсной модуляции путем изменения скважности модулирующих импульсов в каждой нагрузке. При этом инвертор поочередно работает на каждую из нагрузок. В исходный момент времени система управления 13 подает импульсы на тиристоры 3, 6, 8, затем через цолпериода выходного напряжения импульсы подаются на тиристоры 4, 5, 7 и снова ца тирцсторы 3, 6, 8. При этом ца нагрузке 11 формируется переменное напряжение заданной частоты. Затем, когда заканчивается временной интервал работы нагрузкиц требуется включить нагрузку 12, погается...

Номер патента: 691382

Опубликовано: 15.10.1979

Авторы: Захаренко, Лебедев, Пугач

МПК: B66C 19/00

Метки: козлового, крана, параллельный, перевода, путь

...нановый, параллельный первому подкрано 40вый путь, рЕспопожейный со стороныжесткой опоры. При этом смонтированныйобъект при переводе крана остается состороны гибкой опоры. Перевод крана напараллельный путь начинают с того, что45перпендикулярно основному подкрановомупути 11 укладывают вспомогательныйпуть 12 с шириной колеи, равной базекрана,Поочередно, поднимая опоры 2 и 350крана, поворачивают ходовые тележки 7в шарнирах 6 и устанавпиввют кран навспомогательный путь 12. Кран перемещают таким образом, чтобы смонтированныйобъект .13 (цементная печь) оказался55у гибкой опоры 2, Между жесткой опорой3 крана и смонтированным в его пролетеобъектом (печью) устанавливают инвен 382 4тарную монтажную стойку 14 и опирают на нее пролетное...

Номер патента: 691856

Опубликовано: 15.10.1979

Авторы: Лысиков, Шостак

МПК: G06F 11/00

Метки: контролем, параллельный, сумматор, честности

...по четности, если она вызвана неисправностью только схемы формирования Оп+1или Тп, функции (так как разрядная сум.ма Зп+, = бп+, МТп,МСп не обнаруженаконтролем,как и визвестном сумматоре в50% случаев (в предлагаемом сумматоре,когда полусумма Нп следующего разряда рав.на нулю), если она вызвана неисправностьюсобственно схемы образования параллельногопереноса.Введение в сумматор и/2 (п.разрядностьсумматора) схем формирования дублирующихпереносов с их последующим сравнением сдублируемыми переносами позволяет органи.зовать полный контроль сумматора.На чертеже приведена структурная схемапараллельного сумматора сконтролем по чет.ности,Сумматор содержит в каждом разрядеблок 1 формирования параллельного переноса,блок 2 формирования суммы...

Номер патента: 696447

Опубликовано: 05.11.1979

Авторы: Корнейчук, Тарасенко, Цонев

МПК: G06F 7/385

Метки: комбинационный, параллельный, сумматор

...вход переиоса) . Поскольку связь между отдельными одноразрядными сумматорами прерывается при подаче на шину 3 логического 0 , на них мокно подавать одни и те же входные 40 наборы. При этом элементы И 10 и НЕИЛИ 11 фиксируют равенство выходных сигналов переносов всех одноразрядных сумматоров. Если же переносы должны быть равны 0, то на выходе элемента И 10 имеется О, а на выходе элемента ИЛИ-НЕ 11-1. Эта единица через элементы ИЛИ 9, И 8 и ИЛИ 4 появится на выходе сумматора 12, В случае, если на одном или нескольких входах переносов сигнал,не равняется 0, на выходе 12 появится 0 . Таким образом, будет установле,на ошибка при формировании переносов. Аналогично, если на всех вы- ходамиодноразрядных сумматоров долж на быть логическая 1,...

Номер патента: 703817

Опубликовано: 15.12.1979

Авторы: Лысиков, Шостак

МПК: G06F 11/00

Метки: контролируемый, параллельный, сумматор

...с выходами блоков 3 Формирования параллельного переноса данного и предыдущего разрядов. Вход б сумматора предназначен для ввода входного переноса, а выход блока 3 Формирования параллельного переноса старшего разряда является выходом 7 сумматора, с которого снимается выходной перенос сумматора.Сумматор работает следующим образом.Элементы И 1 и ИЛИ 2 формируют функции Сб - СЬ 4 генерации, Т- Т транзита и переноса в соответствующих разрядах сумматора. С помощью блоков 3 формируются параллельным способом разрядные переносы С, С, С и С 4 р определяемые следующим образом (возрастание индексов при буквенных обозначениях принято в.направлении старших разрядов): С=+Т, :эС-+Тттс где Сзх - входной перенос,поступающий навход б сумматора;С р -...

Номер патента: 736107

Опубликовано: 25.05.1980

Авторы: Мышкин, Норкин, Паишев, Прангишвили

МПК: G06F 15/00

Метки: однородный, параллельный, процессор

...имеюшие более сжатый вид, чем аналогичные микропрограммы известного процессора, хранятся в постоянном736107 30 запоминающем устройстве микропрограммного устройства.В блоке памяти хранится множестворазличных сочетаний команд (микропрограммы), которые встречаются в5данной задаче и задают режимы работустройств обработки в каждом тактеработы процессора. Например, строкамассива может иметь следующий смысл:первому устройству обработки выполнить 10сложение, второму - умножение, третьему - деление и т. д а 3 ц -му - ничего не делать. В следующем тактесочетание команд в строке будет другоеи, соответственно, устройства обработкибудут работать уже в других режимах.Каждое сочетание команд для устройствобработки записывается в блок памятиодин раз...

Номер патента: 736304

Опубликовано: 25.05.1980

Автор: Сушков

МПК: H02M 7/515

Метки: инвертор, параллельный, тиристорный

...со сглаживающим дросселем, цепь ограничения напряжения выполнена в виде цоследовательной цепочки, образованной дьполньттелънымн диодом и стабилитроном и,ФСГЛЯЖИвсЮШЕ) ДГ" СЕТйз ПОЗВОЛЯЕТ СРЯВяитепьяс прото огрян; Нить напряжениеня дросселе иследовательнона зягру;е. Г Ф 4 ВlПринципиальная електрическяя с уЯма инвертора приведена ня чертеже..па схеме показаны система з. управле ния инвертором, сглаживающий дросседь 2, дополнительный диод 3, дополнитель-" нь 1 Й стабилитрон 4 силовые тирисТОры 5 9, коммутирурщий конденсатор 8, на:- грузку 1 О.При работе инвертора, имеющего .:р:-;моугольную (тряпецеидальную) Форму выходного напряжения, напряжение на дрос селе в период между Очередными процессами коммутации имеет полярность, ука=...

Номер патента: 736307

Опубликовано: 25.05.1980

Авторы: Багинский, Ярославцев

МПК: H02M 7/515

Метки: инвертор, параллельный, самовозбуждающийся

...дополнительный диод 11, дополнительный конденсатор 12,тиристорный оптрон 13, светодиод 14 оптрона, фототиристор 15 оптрона, дополнительные резисторы 16, 17, развязывающие диоды 18, 19, токоограничиваюший резистор 20 и вторичную обмоткусглаживающего дросселя,Работает инвертор в установившемсярежиме следующим образом,При напряжении на конденсаторе 7,имеющем полярность, указанную на фиг.1без скобок, отпираются тиристоры - и 4тиристорного моста. Конденсатор 7 начинает перезаряжаться по цепи: 1-2-6-7-4-1, Напряжение на конденсаторе 7 инагрузке 8 (см, фиг. 2 а) при этом изменяется по спгг оидальному закону,Одновременно изменяется напряжениена обмотке 2 дросселя (см. фиг. 2, б),Когда напряжение на конденсаторе 7 примет полярность,...

Номер патента: 737950

Опубликовано: 30.05.1980

Авторы: Есипов, Задерей, Ильин, Попов, Скворцов

МПК: G06F 7/50

Метки: матричный, параллельный, сумматорвычитатель

...соседних отверстий, принадлежащих одной группе, меньше расстоядсний между центрами соседних отверстий, принадлежащих раэным группам.Элемент, занимает одну группу отверс"Втий и содержит обмотку записи 35,обмотку считывания 36 и выходную щобмотку 37,Устройство работает следующимобразом.В первом такте происходит подачапервого операнда в коде 1 из в (на- Опример 1 из 4) на формирователи 5с одновременной подачей сигнала разрешения на ключ 9. При этом потечетток,записи по обмотке записи однойиз строк матрицы (фиг.2), пвреводя Ывсе сердечники данной строки в+В.(под словом 1 сердечникйподразумевается участок многоотвврстиой. пластины) .Во втором такте подается второй 0операнд нате же формирователи 5,но при этом открывается ключ...

Номер патента: 739535

Опубликовано: 05.06.1980

Авторы: Лысиков, Шостак

МПК: G06F 11/00

Метки: контролем, параллельный, сумматор, четности

...из данного разряда, входы которогосоединены с выходами элемента И 1и элемента ИЛИ 2, блок 4 Формированияпоразрядной суммы, входы которого соединены с выходами элемента И 1, элемента ИЛИ 2 и выходом блока 3 Формирования параллельного переноса иэпредыдущего разряда, блок 5 предсказания четности, в состав котороговходят узел б косвенного предсказаниячетности, узел 7 предсказания четности полусуммы, узел 8 предсказаниячетностей переносов сумматора, узел9 коррекции четности переносов сумматора, блок 10 формирования четностирезультата, который состоит иэ узла11 формирования четности переносов иузла 12 непосредственного предсказания четности суммы, блок 13 форми-рования поразрядной суммы с Функциональйой зависимостью от переносов,первый блок 14...

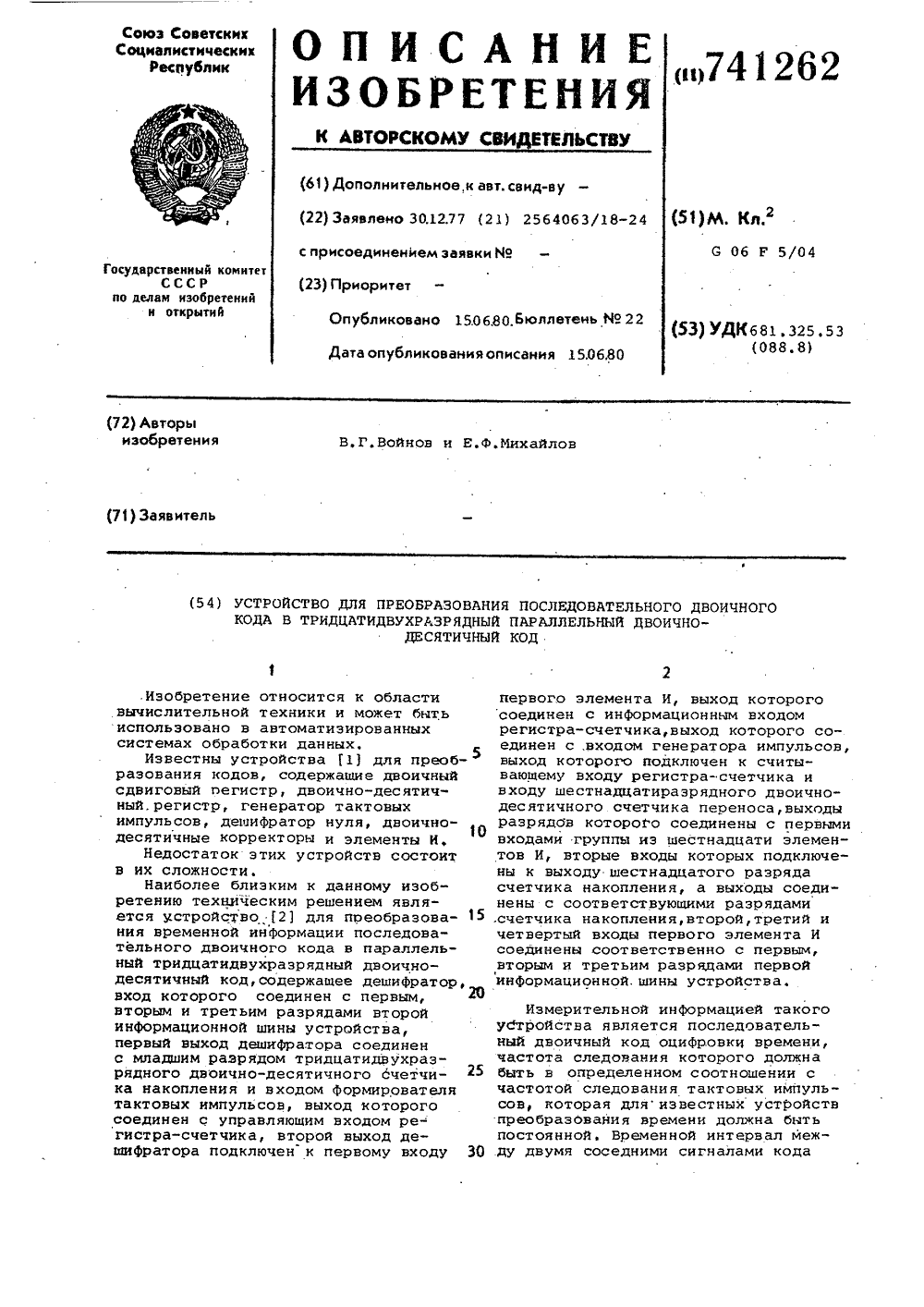

Номер патента: 741262

Опубликовано: 15.06.1980

Авторы: Войнов, Михайлов

МПК: G06F 5/04

Метки: двоично, двоичного, десятичный, код, кода, параллельный, последовательного, преобразования, тридцатидвухразрядный

...импульсами тактовой частоты, число которых кратно десяти в некоторой степени. В тех случаях, когда отношение частот не кратно десяти в степени, дробная часть временной информации не выделяется на выходе устройства.Изменение частоты следования кода оцифровки связано с изменением ,скорости поступления информации на вход устройства (стремление передать различный объем информации за один и тот же промежуток времени),Недостатком этого устройства является низкая точность преобразования временной информации при изменении частоты следования кода оцифровки.Целью изобретения является повышение точности .преобразования информации,го и второй вход второго элемента И подключены к первому выходу дешифратора, вторым выходом соединенного со...

Номер патента: 744567

Опубликовано: 30.06.1980

Авторы: Берлин, Макаренко, Нощенко, Офин, Разин, Яблонский

МПК: G06F 7/50

Метки: двоичный, параллельный, сумматор

...сдвига. Времязадержки регистра сдвигаможно менять40щтем изменения числа его действующих " разрядов йлй изменением частоты синхронизирующих импульсов. Величина задержки регистра сдвига выбирается рав 45ной интервалу времени Т между поступлениями информации, которая:селективносуммируется в отдельной последовательности. Кодовые комбинации в каждойпоследовательности приходят с интервалом Т или кратному ему (2 Т, ЗТ ),Кодовые последовательности разделяютсямежду собой во времени. Минимальныйинтервал времени 1 между кодовымикомбинациями различных последовательностей равен 1 =1где Г - частота55 "6 йнфЪнизируюшю импульсов регистрасдвига. Максймально возможное числокодовых последовательностей, которые 7 4устройство может суммировать...
