Патенты с меткой «микропрограммное»

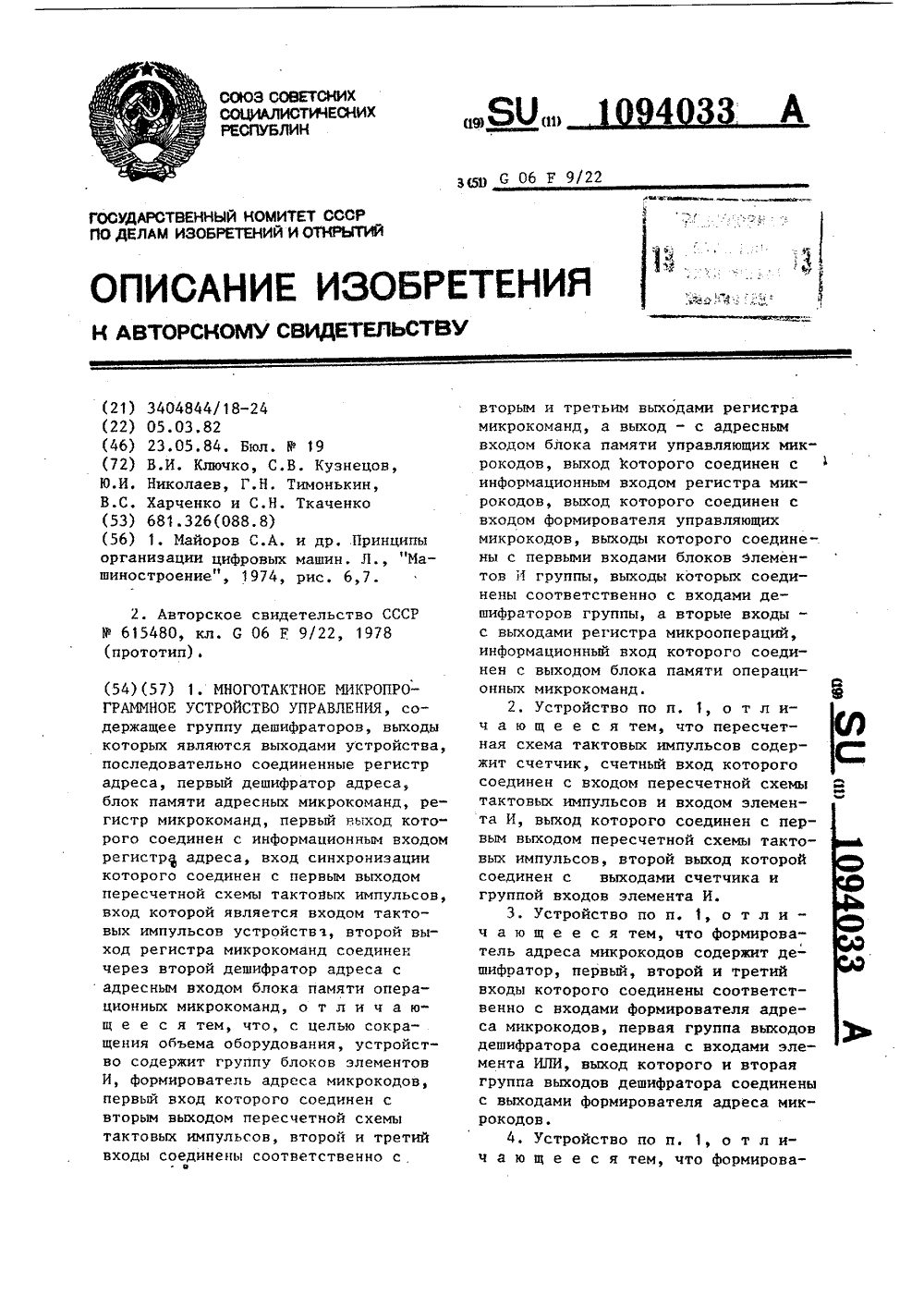

Номер патента: 1094033

Опубликовано: 23.05.1984

Авторы: Ключко, Кузнецов, Николаев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное, многотактное

...устройства обусловленаб4 э мольшой сложностью и нерегулярность юоформирователя микроопераций,которыйсостоит из коммутатора, управляемого адресным полем регистра микрокоманд и схемами дешифрации, которые дешифрируют содержимое каждого из операционных полей операционной микрокоманды.Таким образом, известное устройство имеет низкую экономичность и низкую регулярность структуры, что снижает его надежность и затрудняет модификацию схемы. 10 20 Целью изобретения является сокращение объема оборудования устройства.Поставленная цель достигается тем, что многотактное микропрограм 15 мное устройство управления, содержащее группу дешифраторов, выходы которых являются выходами устройства, последовательно соединенные регистр адреса, первый дешифратор...

Номер патента: 1100624

Опубликовано: 30.06.1984

Авторы: Литвиненко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...области применения путем,организации условных и бузусловных .,йереходов в микропрограммах,состоящихиз микропрограмм, разрядность которых превышает разрядность линеекблока памяти без использования про-,10граммных средств, а также организацийконтроля правильности переходов вмикропрограммах на основе проверкисоответствия сформированного кодаадреса очередной микрокоманды задан.ным требованиям,В блоке памяти микрокоманды располагаются поблочно. Каждый блок сос"тоит из (в%+1)-й линейки (где кчисло полных линеек, занимаемых одной микрокомандой, т,е. к = 1 М -(1),с ь и г - разрядность микрокоманды и линейки блока, памяти соответственно), в - число полных остатков микрокоманд,. раз зщенных в одной линейке, т. е.п 1= 1 М -Каждый блок микрокоманд...

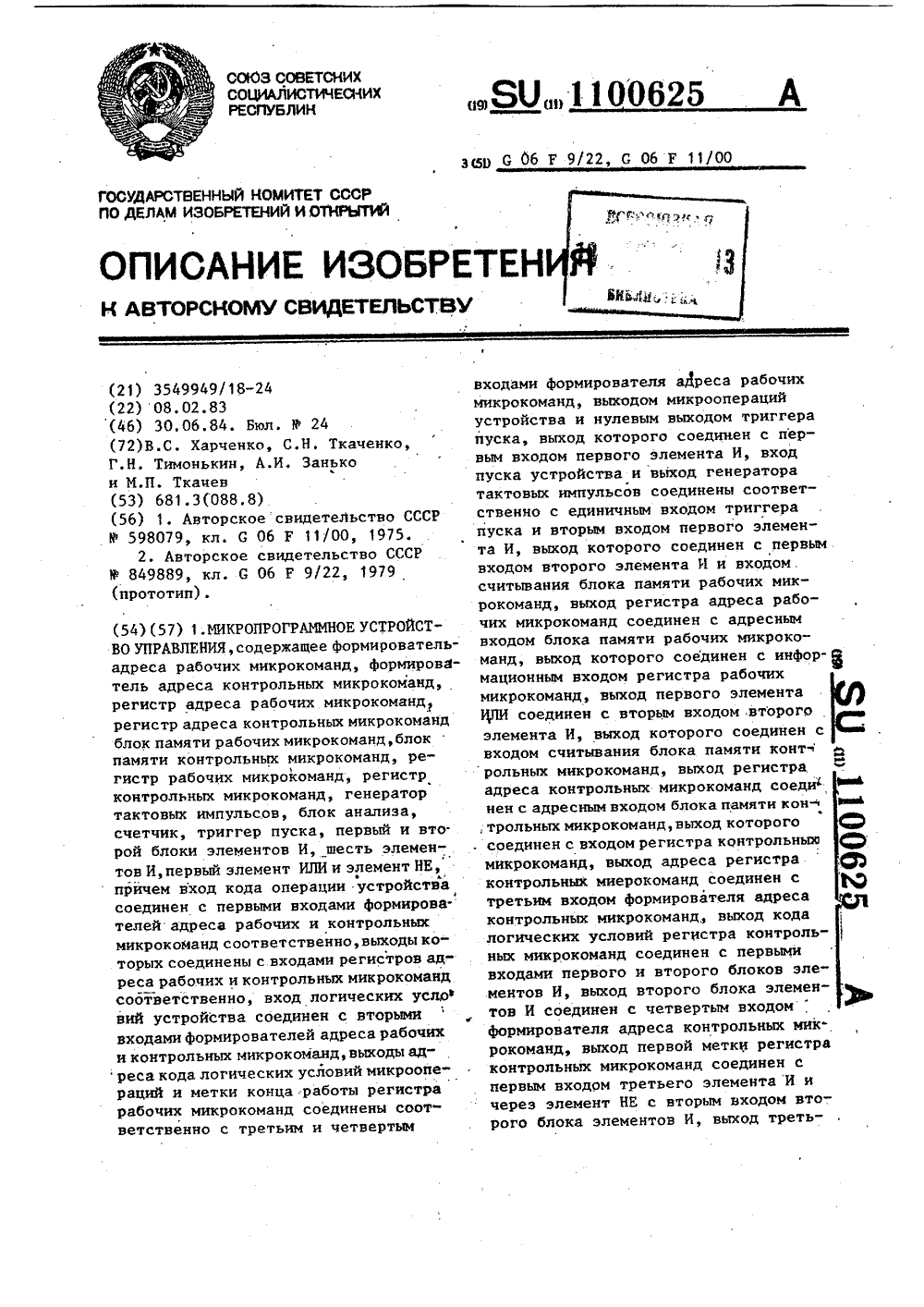

Номер патента: 1100625

Опубликовано: 30.06.1984

Авторы: Занько, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...триггера хранения логического усло 35 вия, выход адреса регистра контрольных микрокоманд соединен с информационным входом буферного регистра, выход которого .соединен с вторым входом второй схемы сравнения.Кроме того, блок анализа содержит пять элементов И, три элемента ИЛИ и элемент ИЛИ-НЕ, причем первый вход блока соединен с первыми входами первого, второго элементов И и первого элемента ИЛИ, второй вход блока соединен с первыми входами третьего, четвертого элементов И и элемента ИЛИ-НЕ, третий вход блока соединен е вторыми входами первого, третьего50 элементов И, с первым и вторым входом пятого элемента И, выход которого соединен с вторыми входами второго, четвертого элементов И и первого элемента ИЛИ, выходы первого, второго,...

Номер патента: 1101823

Опубликовано: 07.07.1984

Авторы: Бурова, Горбачев, Диденко, Торгашев

МПК: G06F 9/22

Метки: микропрограммное, сбоеустойчивое

...которого соединенс выходом элемента ИЛИ, выход генератора импульсов максимальной длительности соединен с первым входом элемента И, второй вход которого соединен с выходом второго триггера. 10При этом блок обработки прерываний содержит первый, второй регистры, шифратор и схему сравнения, первый и второй информационные входыкоторой соединены соответственно с 15выходами шифратора и первого регистра, управляющий вход схемы сравнения соединен с шестым входом блока,а выход - с вторым выходом блока,управляющие входы первого и второгорегистров - с четвертым входом блока,информационный вход первого регистра - с первым входом блока, второй,третий и пятый входы блока объединены и подключены к информационному 5входу второго регистра, выход которого...

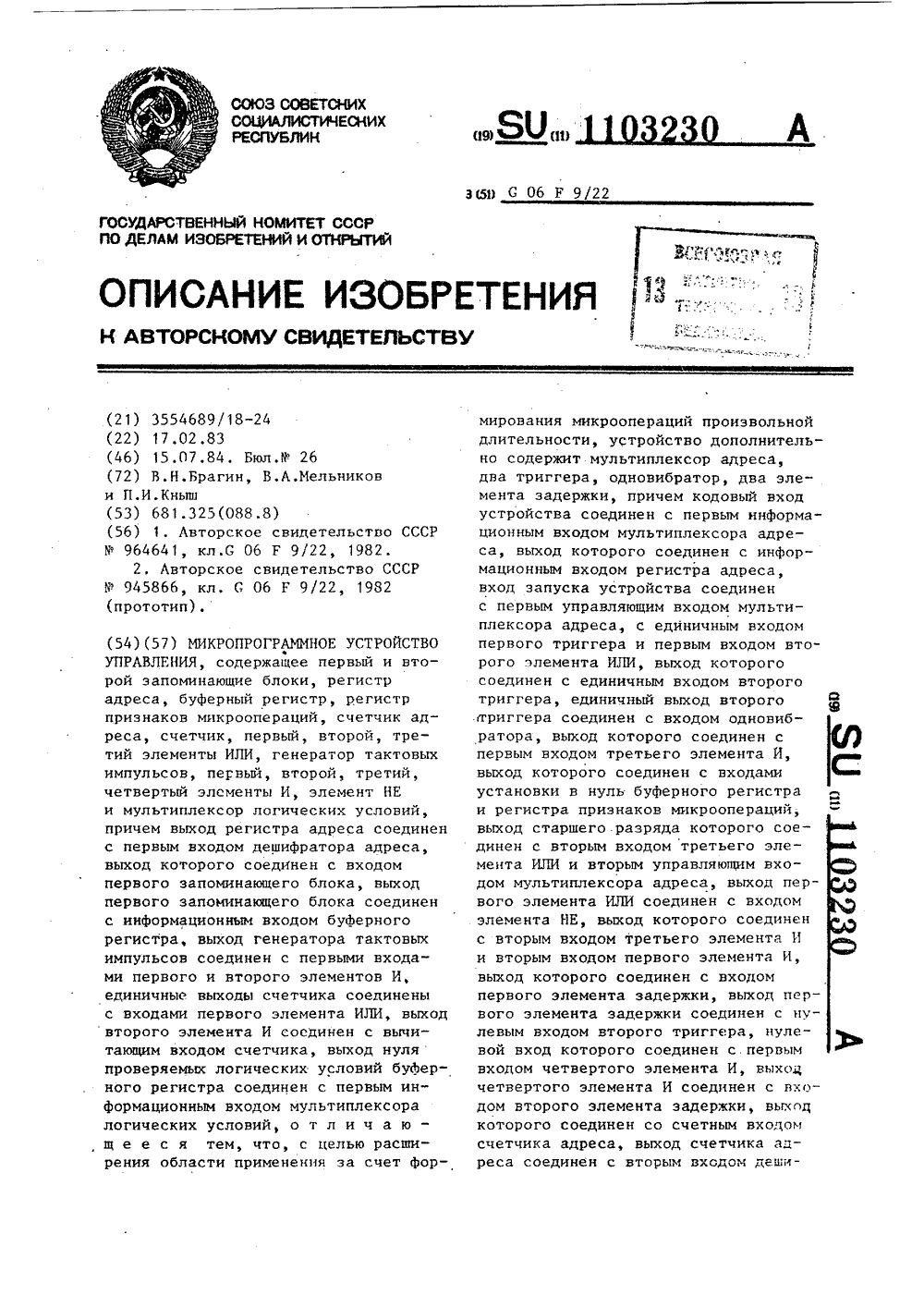

Номер патента: 1103230

Опубликовано: 15.07.1984

Авторы: Брагин, Кныш, Мельников

МПК: G06F 9/22

Метки: микропрограммное

...с первымуправляющим входом мультиплексораадреса, с единичным входом первоготриггера и первым входом второго элемента ИЛИ, выход которого соединенс единичным входом второго триггера,единичный выход второго триггера соединен с входом одновибратора, выходкоторого соединен с первым входомтретьего элемента И, выход которогосоединен с входами установки в нульбуферного регистра и регистра признаков микроопераций, выход старшегоразряда которого соединен с вторымвходом третьего элемента ИЛИ и вторым управляющим входом мультиплексора адреса, выход первого элемента ИЛИсоединен с входом элемента НЕ, выход которого соединен с вторым входом третьего элемента И и вторымвходом первого элемента И, выход которого соединен с входом первогоэлемента...

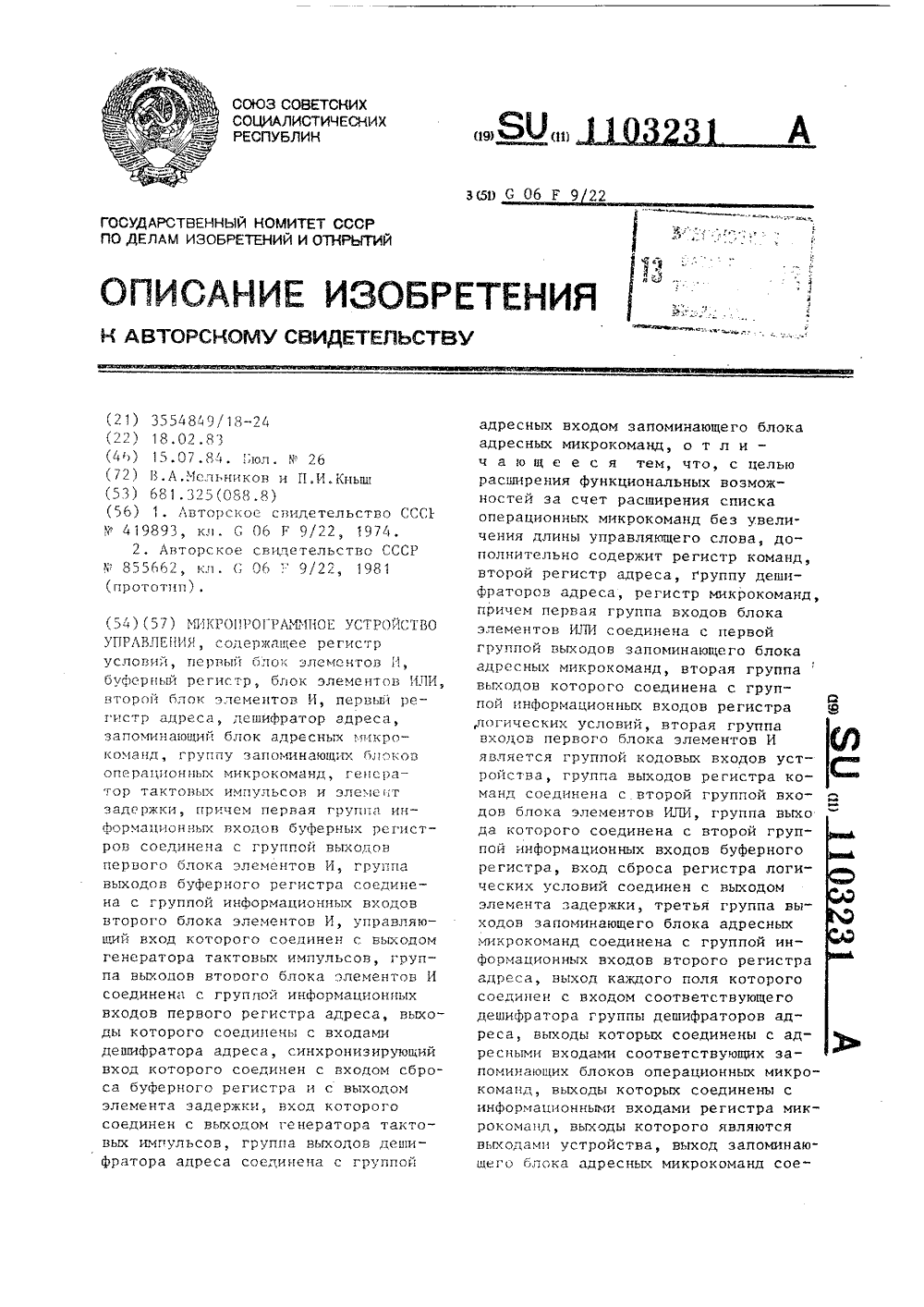

Номер патента: 1103231

Опубликовано: 15.07.1984

Авторы: Кныш, Мельников

МПК: G06F 9/22

Метки: микропрограммное

...элементов И, буферный регистр, блок элементов ИЛИ, второй блок элементов И, первый регистр адреса, дешифратор адреса, запоминающий блок адресных микрокоманд, группу запоминающих блоков операционных микрокоманд, генератор тактовых импульсов и элемент задержки, причем первая группа информационных входов буферного регистра соединена с группой выходов первого блока элементов И, группа выходов буферного регистра соединена с группой информационных входов второго блока элементов И, управляющий вход которого соединен с выходом генератора тактовых импульсов, группа выходов второго блока элементов И соединена с группой информационных входов первого регистра адреса, выходы которого соединены с входами дешифратора адреса., синхронизирующий вход...

Номер патента: 1104500

Опубликовано: 23.07.1984

Авторы: Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 3/04

Метки: ввода-вывода, микропрограммное, многоканальное

...вычислительной машиной, содержащее блок синхронизации, блоки хранения сообщений, блоки дешифрации, коммутаторы записи и считывания 111.Недостатком этого устройства является низкое быстродействие, обусловленное жестким порядком определения последовательности записи сообщений. Кроме этого, устройству присуща узкая область применения в связи с установкой приоритета выбора сообщений в зависимости от их количества, а не важности для процессора высшего уровня управления. к;к;Т; 7:. ф-. 1 с(1) где, - среднее время записи исчитывания из -го блокаприема сообщений соответственно;- число блоков приема сообщений -го канала устройства,Иэ выражения (1) следует, чтосреднее время одного цикла работы-го ( 6 1, ш) канала в известномустройстве...

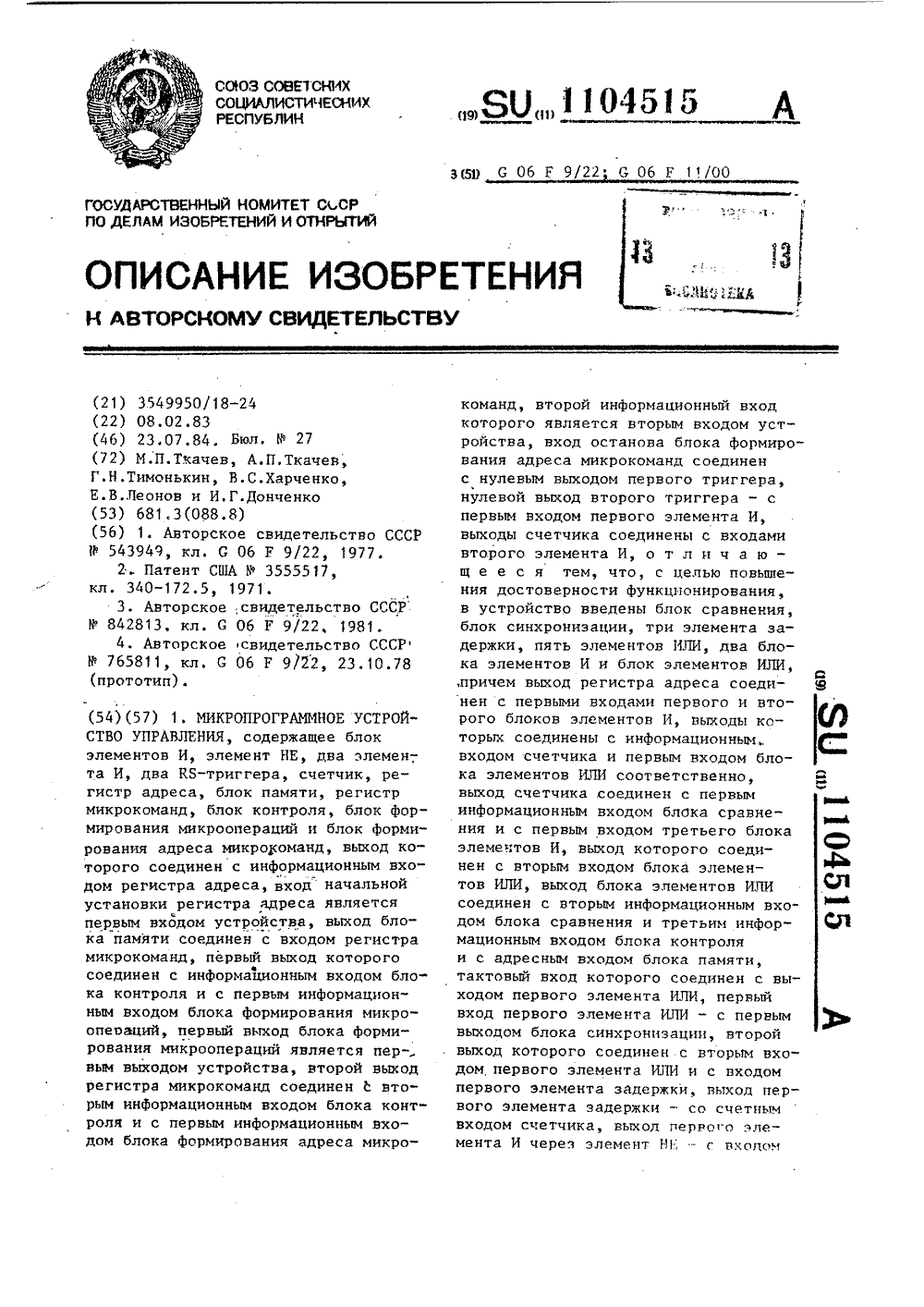

Номер патента: 1104515

Опубликовано: 23.07.1984

Авторы: Донченко, Леонов, Тимонькин, Ткачев, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...с самоконтролем, содержащее два блока памяти микрокоманд, два регистра адреса, два формирователя адреса, два регистра микрокоманд, два счетчика, два блока формирования микрооераций, два блока контроля, два блока сравнения, два регистра адреса возврата, триггеры, элементы И, ИЛИ и НЕ 3 1.Недостатками этого устройства являются большая сложность, обусловленная двухканальным принци;ом построения устройства, а также низкая достоверность функционирования,Наиболее близким по технической сущности и достигаемому результату3 1 14у(т Г; . и,и я иу я : т Г я и и Г р о 1р сцм 1 е уст ройствс. ура 1 ения самконтролем, .о пе ржицее блок зле ме нтов И, лемент Е, да элемента И,два ЕЯ-триггера, счетчик регистр5адреса, блок памяти, регистр микрокоманд,...

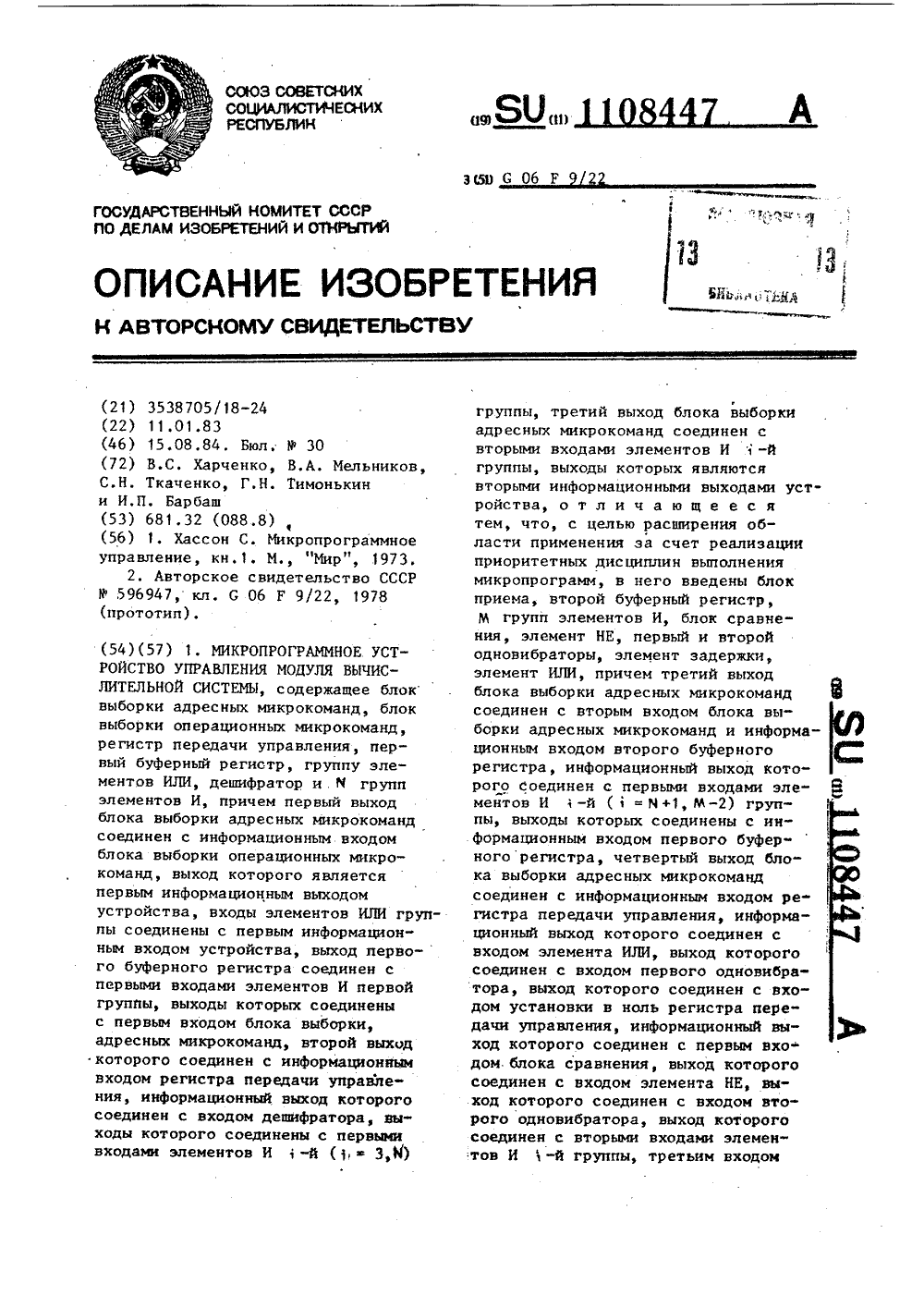

Номер патента: 1108447

Опубликовано: 15.08.1984

Авторы: Барбаш, Мельников, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: вычислительной, микропрограммное, модуля, системы

...И второй и (М+М)-й групп,выходы дешифратора соединены с вторымивходами элементов И второй группы,выходы которых являются вторымиинформационными выходами устройства. 5 10 15 20 При этом блок выборки адресныхмикрокоманд содержит группу элементов ИЛИ, группу сумматоров по модулю два, регистр адреса, дешифратор адреса, узел памятиадресныхмикрокоманд, элемент задержки, причемвыходы элементов ИЛИ группы соединены с информационнМм входом регистра адреса и первыми входами сумматоров по модулю два группы, выходыкоторых соединены с информационнымвходом регистра адреса, информационный выход которого соединен с30входом дешифратора адреса, выходкоторого соединен с адресным входомузла памяти адресных микрокоманд,выход адреса операционных...

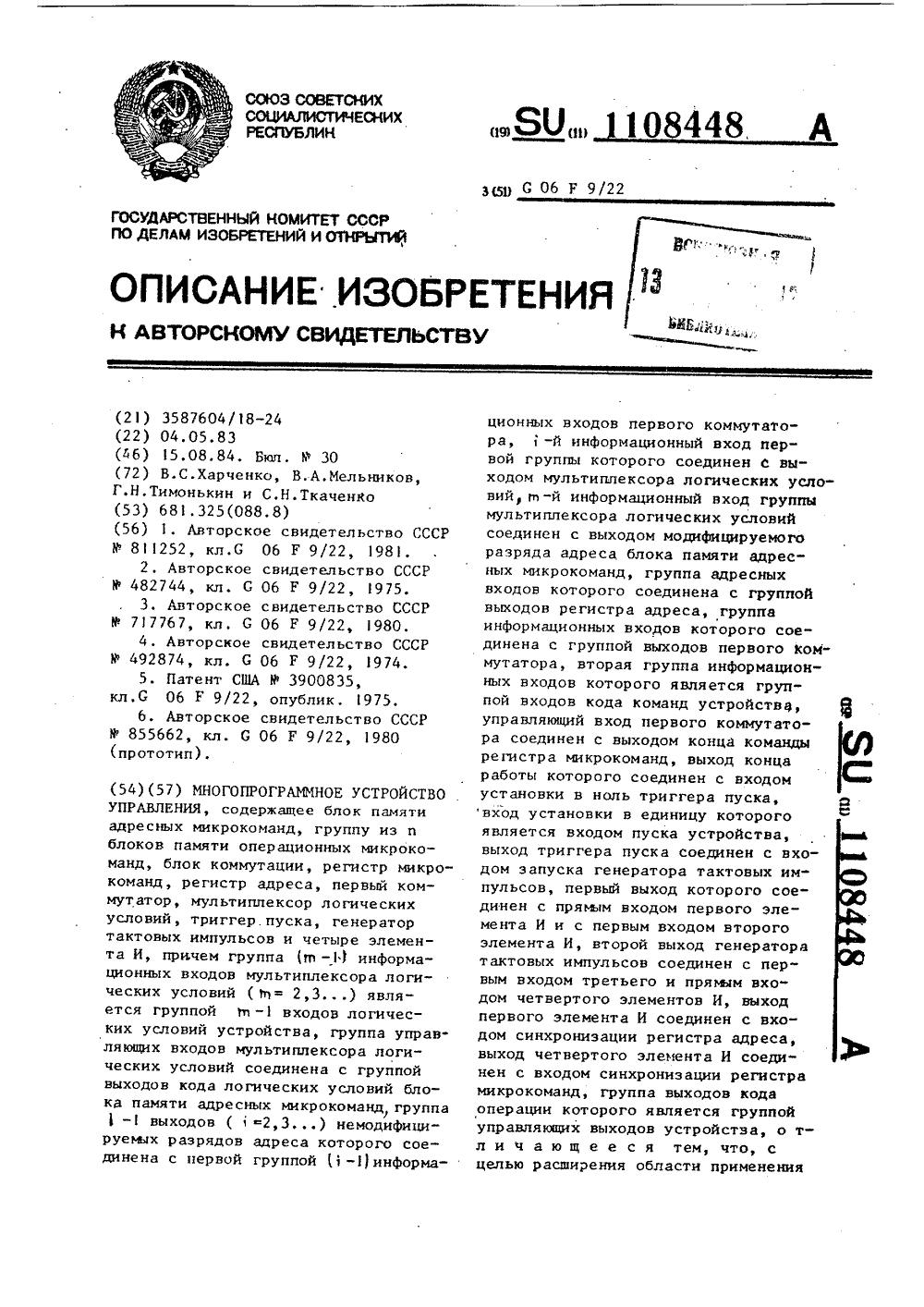

Номер патента: 1108448

Опубликовано: 15.08.1984

Авторы: Мельников, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...15адресных микрокоманд, группу из пблоков памяти операционных микрокоманд, блок коммутации, регистр микрокоманд, регистр адреса, первый коммутатор, мультиплексор логических 20условий, триггер пуска, генератортактовых импульсов и четыре элемента И, причем группа винформационных входов мультиплексора логических условий (ь = 2,3) является группой швходов логическихусловий устройства, группа управляющих входов мультиплексора логических условий соединена с группойвыходов кода логических условий блока памяти адресных микрокоманд,группа 1 ввыходов ( 1 =2,3)немодифицируемых разрядов адресакоторого соединена с первой группой 1-1 информационных входов пер 35вого коммутатора, ь - й информационный вход первой группы которогосоединен с выходом...

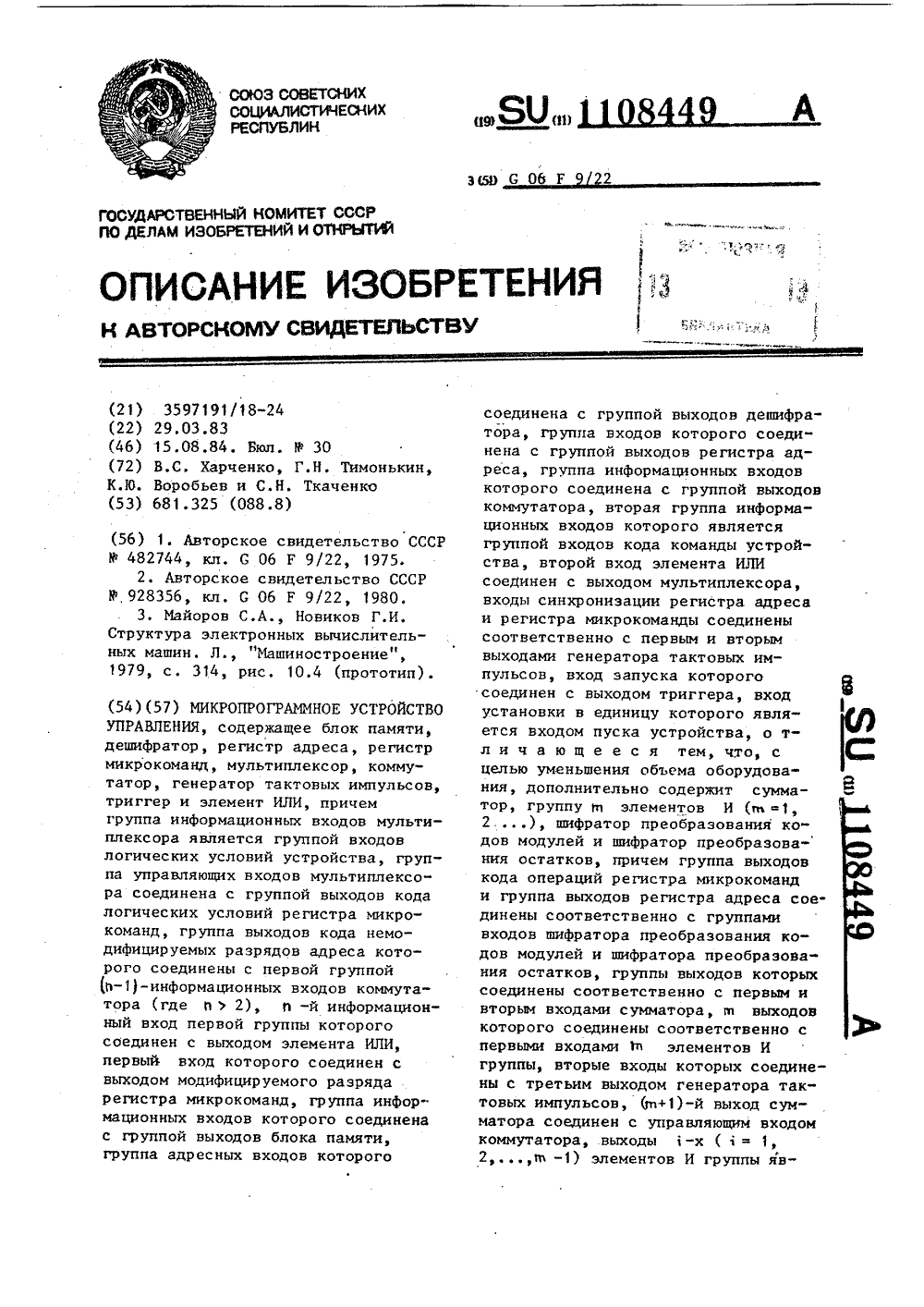

Номер патента: 1108449

Опубликовано: 15.08.1984

Авторы: Воробьев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...позволяет формировать остаток необходимой величины по адресумикрокоманды в блоке памяти устройства.Введение шифратора преобразования ода модуля и обусловленных им связей позволяет преобразовывать двоич ный эквивалент О -ричного кода операционной части микрокоманды в двоичный код.Использование сумматора и соответствующих иму связей из преобразованного кода операционной части микро- команды и соответствующего кода остатка дает-возможность получить код микрооперации путем их суммирования,Введение группы элементов И и обусловленных ими связей позволяет синхронизировать выдачу микроопераций.На Фиг.1 приведена функциональная 20 схема устройства; на Фиг.2 - схема сумматора, на фиг. 3 и .4 " примеры выполнения шифраторов...

Номер патента: 1109749

Опубликовано: 23.08.1984

Авторы: Полонский, Пушкарев

МПК: G06F 11/14, G06F 9/22

Метки: контролем, микропрограммное, переходов

...И 28 соединены с входамиэлемента ИЛИ 29, выход которого явля"ется информационным выходом 20 блока 5 управления переходами.Блок 7 сравнения (фиг. 3) содержит схему 31 совпадения, элемент И 32и триггер 33. Входы схемы 31 совпадения являются информационными входами .21 и 25 блока сравнения, Выход 15 схемы 3 1 совпадения соединен с третьим входом элемента И 32, второйи первый входы которого являются соответственно входом 23 разрешенияи входом 26 занесения блока 7 сравнения. Выход элемента И 32 соединенс установочным входом триггера 33,вход сброса которого является установочным входом блока 7 сравнения.Выход триггера 33 является сигнальным выходом 8 устройства.Распределитель 16 импульсов(фиг. 4) содержит генератор 34 импульсов,...

Номер патента: 1109750

Опубликовано: 23.08.1984

Авторы: Калъченко, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное, параллельное

...первого и второго регистров адреса, вход кода операции устройства соединен с вторыми информационными входами первого и второго регистров адреса, выходы которых соединены с информационными входами соответственно первого и второго блоков памяти микрокоманд, выходы первого и второго элементов И соединены с управляющими входами соответственно первого и второго блоков памяти микрокоманд, выходы которых соединены с входами соответственно первого и второго регистров микрокоманд, первые управляющие выходы первого и второго регистров микрокоманд соединены с единичными входами соответственно первого и второго триггеров управления, выходы микроопераций первого и второго регистров микрокоманд соединены соответственно с первым и вторым...

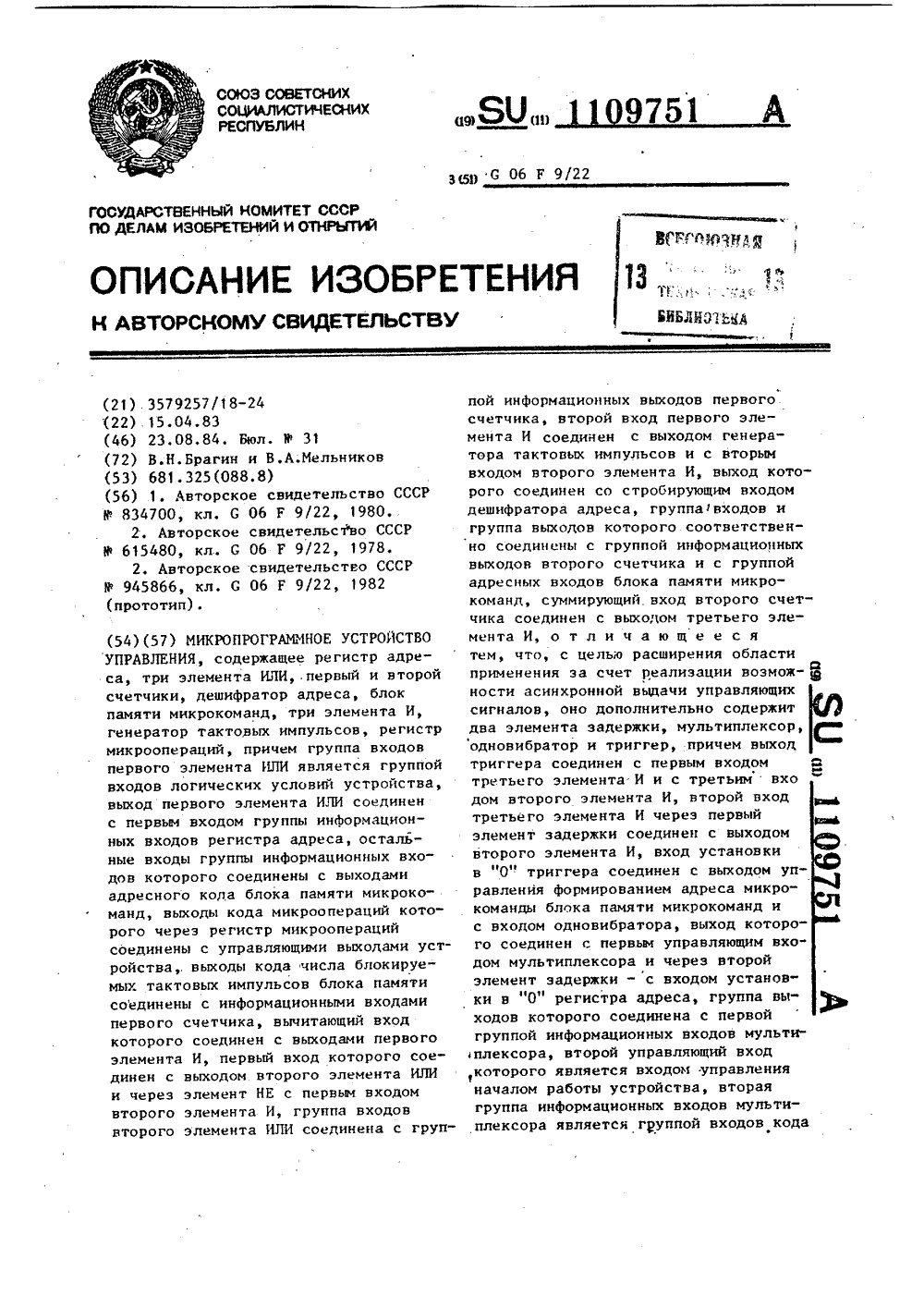

Номер патента: 1109751

Опубликовано: 23.08.1984

Авторы: Брагин, Мельников

МПК: G06F 9/22

Метки: микропрограммное

...адреса с вхоходимости изменения управляющих сиг- дами 2.1 (группа информационныхналов. В один и тот же момент могут 30 входов), на которые поступает немодизадаваться как окончание выполнивших- фицируемая часть адресного кода,2.2 ся микроопераций, так и начало выпол- первый вход группы информационных вхо"нения очередных микроопераций. При дов, накоторый поступает модифицируэтом управляющие сигналы на третьей емая часть адресного кода 3ода, регистр35группе выходов могут оставаться без микроопераций второйизменения ввиду отсутствия воздейст- держки, одновибратор 5, мультиплеквия на счетный вход триггера регист- с 6ра микроопераций. Так как начало и информационных входов), 6.2 (первыйконец сигнала управления задаются управляющии вхоц), 6.3...

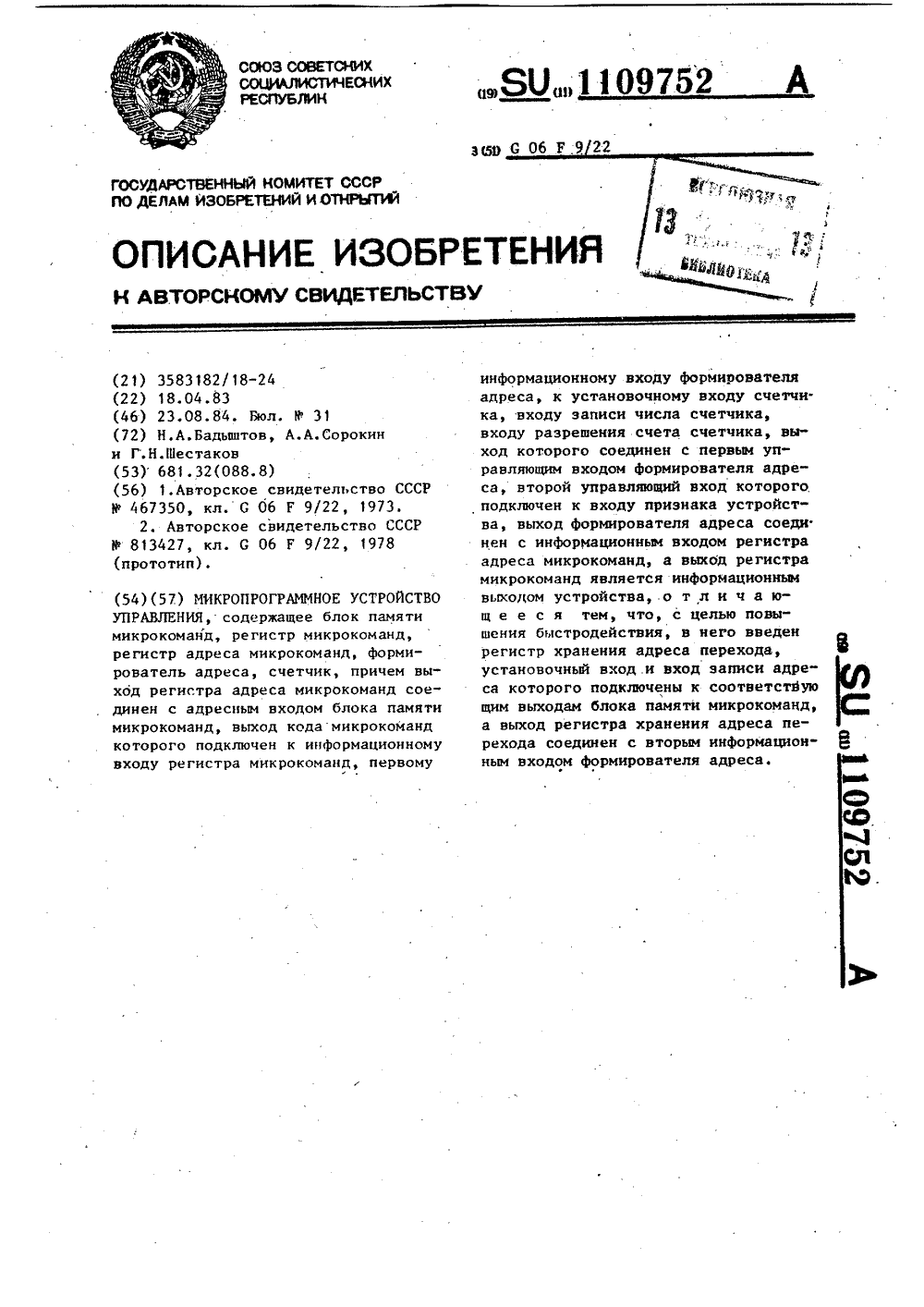

Номер патента: 1109752

Опубликовано: 23.08.1984

Авторы: Бадыштов, Сорокин, Шестаков

МПК: G06F 9/22

Метки: микропрограммное

...является выходом устройства, выход блока памяти.микрокоманд подключен также к входу узла формирования адреса, к установочному входу счетчика и входу записи числа ЗО с установочного входа в счетчик.50 информации, предназначенные длявнешних устройств, выводится на выход устройства через регистр 2 микрокоманд. Другая часть микрокомандысодержит следующие поля информации,Поле формирователя адреса. В этомполе содержится в прямой или косвенной форме информация об адресе следующей микрокоманды, а также указывается код операции, которую надо 10проделать с указанной информацией,чтобы получить адрес очередной микрокоманды,После счетчика. Это поле содержиткод числа, которое записывается в 5счетчик 5 по сигналу разрешения записи тактике...

Номер патента: 1111161

Опубликовано: 30.08.1984

Авторы: Полонский, Пушкарев

МПК: G06F 9/22

Метки: микропрограммное

...блока 1 памяти микрокоманд выбираетсяначальная микрокоманда и поступаетна информационные входы регистра 2микрокоманд. На выходе заема счетчи ка 7 вырабатывается сигнал 20 заемаи поступает на входы разрешения записи регистра 2 микрокоманд и счетчиков 6 и 7. По импульсу 19 соответствующие части микрокоманды заносятся 20 в регистр 2 микрокоманд и счетчики 6 и 7.Каждая микрокоманда состоит изтрех частей - адресной, операционнойи управляющей.25 В адресной части микрокоманды кроме кода, по которому определяетсяадрес следующей микрокоманды, содержится один разряд, значение которого определяет тип перехода (условный З 0 или безусловный) к следующей микрокоманде. Адресная часть микрбкоманды поступает с группы выходов кодаадреса регистра 2...

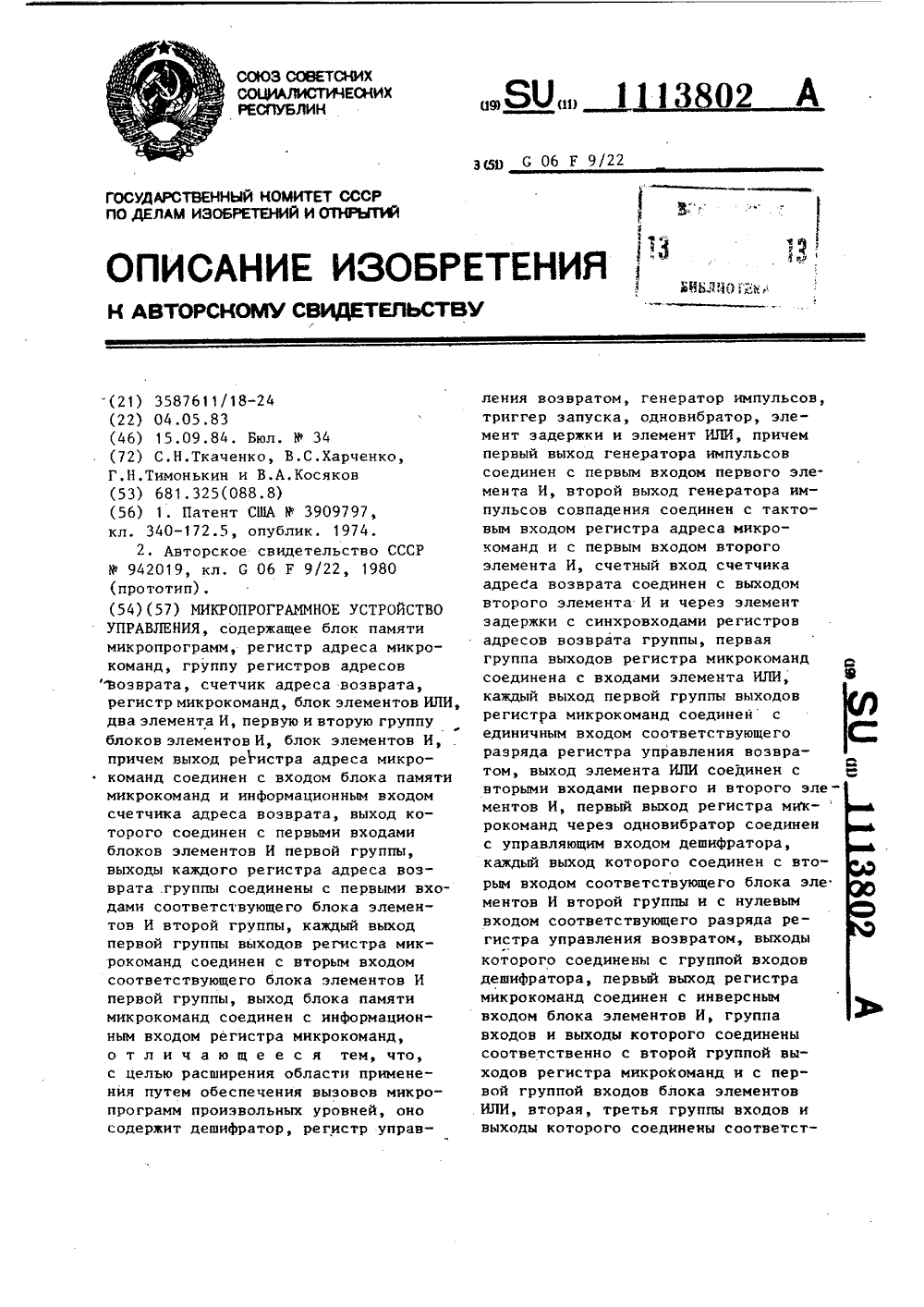

Номер патента: 1113802

Опубликовано: 15.09.1984

Авторы: Косяков, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...рого элемента И и через элемент задержки с синхровходами регистров адресов возврата группы, первая группа выходов регистра микрокоманд соединена с входами элемента ИЛИ, каждый выход первой группы выходов регистра микрокоманд соединен с единичным входом соответствующего разряда ре гистра управления возвратом, вьжод элемента ИЛИ соединен с вторыми входами первого и второго элементов И, первый выход регистра микрокоманд через одновибратор соединен с управ ляющим входом дешифратора; каждый выход которого соединен с вторым входом соответствуюЩего блока элементов И второй группы и с нулевымаходом соответствующего разряда ре". З 5 гистра управления возвратом, выходы которого соединены группой входов дешифратора, первый выход регистра...

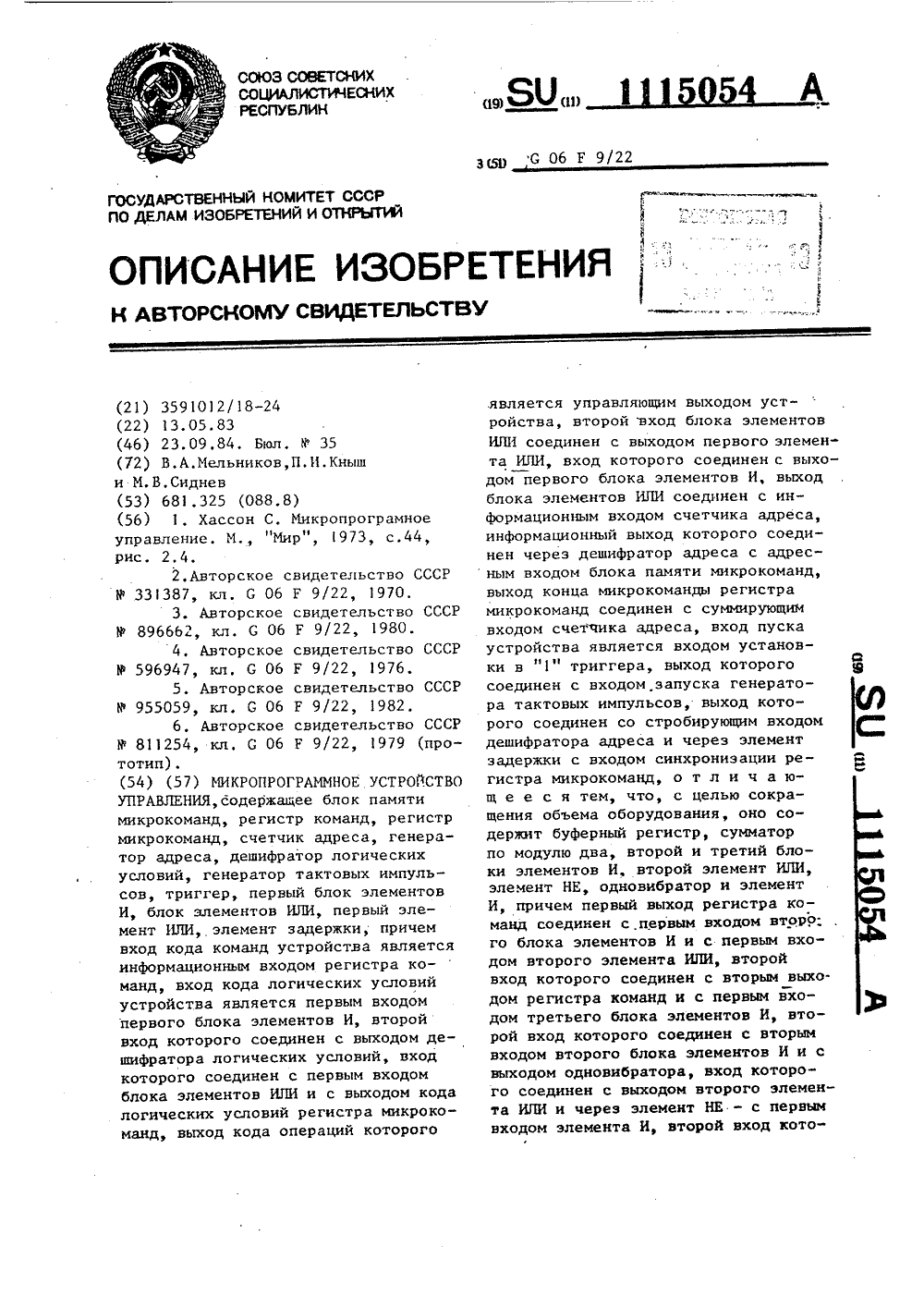

Номер патента: 1115054

Опубликовано: 23.09.1984

Авторы: Кныш, Мельников, Сиднев

МПК: G06F 9/22

Метки: микропрограммное

...ИЛИ, выход элемента И - с входом установки в "О"триггера,1Сущность изобретения состоит в модификации микрокоманды путем наложе. - .ния на нее кода маски и изменения темсамым кода выдаваемой на управлениемикрокоманды. Код маски задается пользователем, что дает воэможность емурасширить основной набор команды управления,Введение буферного регистра позволяет хранить код маски, поступающейс первого информационного хода устройства через регистр команд и второйблок элементов И.Введение сумматора по модулю двапозволяет осуществлять модификациювыбранной из блока памяти микрокоман 1115054ды путем наложения на нее некоторогокода маски. За счет этого, изменяякод в буферном регистре, могут бытьиспользованы микрокоманды из блокапамяти для новых...

Номер патента: 1117637

Опубликовано: 07.10.1984

Авторы: Айдемиров, Омаров

МПК: G06F 9/22

Метки: микропрограммное

...в микропрограммноь Устройстве управления, содержащем два блока памяти, счетчик и регистр, прй чем выход счетчика соединен с адресным входом первого блока памяти, выход которого соединен с информационным входом регистра, выход которого является выходом устройства, тактовый вход устройства .соединен с счетным и тактовым входами счетчика и с тактовым входом регистра, входы управления записью и счетом счетчика соединены с первым выходом второго блока памяти и с входом управления записью регистра, второй вькод и ин. формационный входвторого блока памяти соединены соответственно с ин- . Формационным входом счетчика и с входом логических условий устройства, выход счетчика соединен с адресным входом второго блока памяти.Устройство содержит...

Номер патента: 1119012

Опубликовано: 15.10.1984

Авторы: Берсон, Туниманов

МПК: G06F 9/22

Метки: микропрограммное

...логических условий, группу 11 выходов устройства,Коммутатор 3 логических условий содержит группу элементов И 12 и эле"мент ИЛИ 13.3 1Устройство работает следующим образом.Код адреса очередной микрокоманды, хранящийся в регистре адреса 5, с группы выходов регистра адреса 5 поступает на группу адресных входов блока 1 памяти микрокоманд, из которого по адресу выбирается код микрокоманды, который с выхода блокапамяти микрокоманд поступает на группу выходов 11 устройства и на группу входов дешифратора микроко" манд 2, счетчика адреса 4 и регистра логических условий 6. В случае, если выполняется операционная микро- команда, сигналы с группы выходов дешифратора микрокоманд 2 блокируют прохождение через коммутатор логи 1 ческих условий 3...

Номер патента: 1120326

Опубликовано: 23.10.1984

Авторы: Воробьев, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...входом коммутатора адреса и с первым управляющим выходом первого регистра микрокоманд, второй управляющий выход которого соединен с вхоцом чтения-записи регистра кодов логических условий и с инверсным вхоцом второго элемента И, прямойЭ вход которого соединен с выходом первого мультиплексора, группа управляющих входов которого соединена с группой выходов кода логических условий первого регистра микрокоманд и с груп 40 пой информационных входов регистра кодов логических условий, группа выходов которого соединена с группой управляющих входов второго мультиплексора, группа информационных вхот 1 дов которого соединена с группой информационных входов первого мультиплексора и является группой входов логических условий устройства, выход...

Номер патента: 1120337

Опубликовано: 23.10.1984

Авторы: Донченко, Тимонькин, Ткачев, Харченко

МПК: G06F 11/22

Метки: восстановлением, контролем, микропрограммное

...группа информационных входов 21 регистра адреса, группа выходов 22 регистра адреса 1 группа выходов 23 состояния 1 О сегментов микрокоманды блока памяти, 1 -К-я группы информационных выходов 241 в 24 блока памяти, выход 25 элемента И, выход 26 элемента И, пусковой вход 27 блока пуска-останова, 15 являющийся управляющим входом устройства, выходы 28-31, схемы пускаостанова, группа выходов 32 адресной части микрокоманды регистра Формирования микрокоманды, выход 33 20 метки конца микропрограммы в этом регистре, группа выходов 34 устройства, выход 35 элемента И, выходы 36 и 37 элементов И соответственно, выход 38 элемента ИЛИ, группа информацион ных входов 39 регистра адреса, группа выходов 40 регистра, 1-К-я группы информационных...

Номер патента: 1124299

Опубликовано: 15.11.1984

Авторы: Байда, Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...группы разрядов - модифицируемых и немодифицируемых, Не- )5 модифицируемые разряды поступают непосредственно на выход устройства, а модифицируемые разряды перед выдачей складываются по модулю два с кодом модификации, . 20Следовательно, замена Фрагментов типа (1 ) Фрагментами типа (2) позволяет исключить хранение микрокоманд А и значит повысить экономичность устройства, 25Введение дешифратора и обуслов)ленных им связей позволяет по коду проверяемых логических условий и их значению сформировать соответствующий управляющий сигнал, который затем преобразуется в код модификации.Введение шифратора и регистра кода модификации и обусловленных ими связей дает возможность Формировать и хранить код модификации %(х ) 354 в соответствии с номером и...

Номер патента: 1125625

Опубликовано: 23.11.1984

Авторы: Веленько, Екимова, Каташев, Коляко, Малков, Михацкий, Панга, Петраков, Тарасов, Цветков, Цейтлин

МПК: G06F 9/22

Метки: варианты, его, микропрограммное

...и с третьим тактовым входом устройства, вход запуска и четвертый тактовый вход которого соединены соответствен но с входом сброса и тактовым входом регистра адреса, группа входов которого соединена с группой выходов буферного регистра.В микропрограммное устройство. уп 15 равления. по третьему варианту, содержащее блок памяти, регистр адреса, регистр возврата, три элемента. И и элемент НЕ, причем первая, группа выходов блока памяти является группой выходов устройства, группа выходов регистра адреса соединена с группой адресных входов блока памяти, введены регистр эталонов, коммутатор, счетчик и схема сравнения, выход которой . соединен с управляющим входом коммутатора, первая и вторая группы входов которого соединены соответственно...

Номер патента: 1126956

Опубликовано: 30.11.1984

Авторы: Кривего, Кривенков, Прокопенко

МПК: G06F 9/48

Метки: микропрограммное, прерываний

...с ответными входами устройства, тактовый вход второго триггера соединен с выходом четвертого элемента ИЛИ, выход. второго элемента ИЛИ соединен с входом сброса счетчика адресов, счетный вход катарога и тактовый вход буферного регистра соединены с выходом второго элемента И, единичный и нулевой входы первого триггера соединены соответственно с первым и вторым входами режима устройства.На чертеже представлена функциональная схема устройства для обработки прерывания.Устройство содержит входы 1 сигналов прерывания, элементы И 2 первой группы, регистр 3 блокировки прерываний, регистр 4 маски, элемент ИЛИ 5, элемент И 6, элементы И 7 второй группы, дешифратор 8, элемент ИЛИ 9, триггер 10, счетчик 11 адресов, счетчик 12 адресных зан,...

Номер патента: 1129601

Опубликовано: 15.12.1984

Авторы: Корниенко, Кривоносов, Никольский, Супрун, Тимонькин, Ткаченко, Харченко

МПК: G06F 3/04

Метки: данными, микропрограммное, обмена

...гистр 106 фиксированного адреса, при этом на выходе 128 регистра 106 фиксированного адреса появляется сигнал, который через выход 43 наличия прерывания поступает на второй управляющий вход БУО 6 (фиг. 4),.Перед последним циклом исполнения предыдущей команды (команды, которая в настоящий момент исполняется) на выходе 92 признака конца команды блока 64 памяти БМУ 4 вырабатывается сигнал, по котороиу срабатывает элемент И 136 БУО 6 и сигнал с;.го выхода через элемент ИЛИ 141 поступает на второй вход регистра 132 управления (при этом подразумевается, что сигнал требования обмена на входе 30 требования обмена входа 29 требований прерываний и обменов отсутствует, в противном случае сигналы поступают на оба входа регистра 132 управления и...

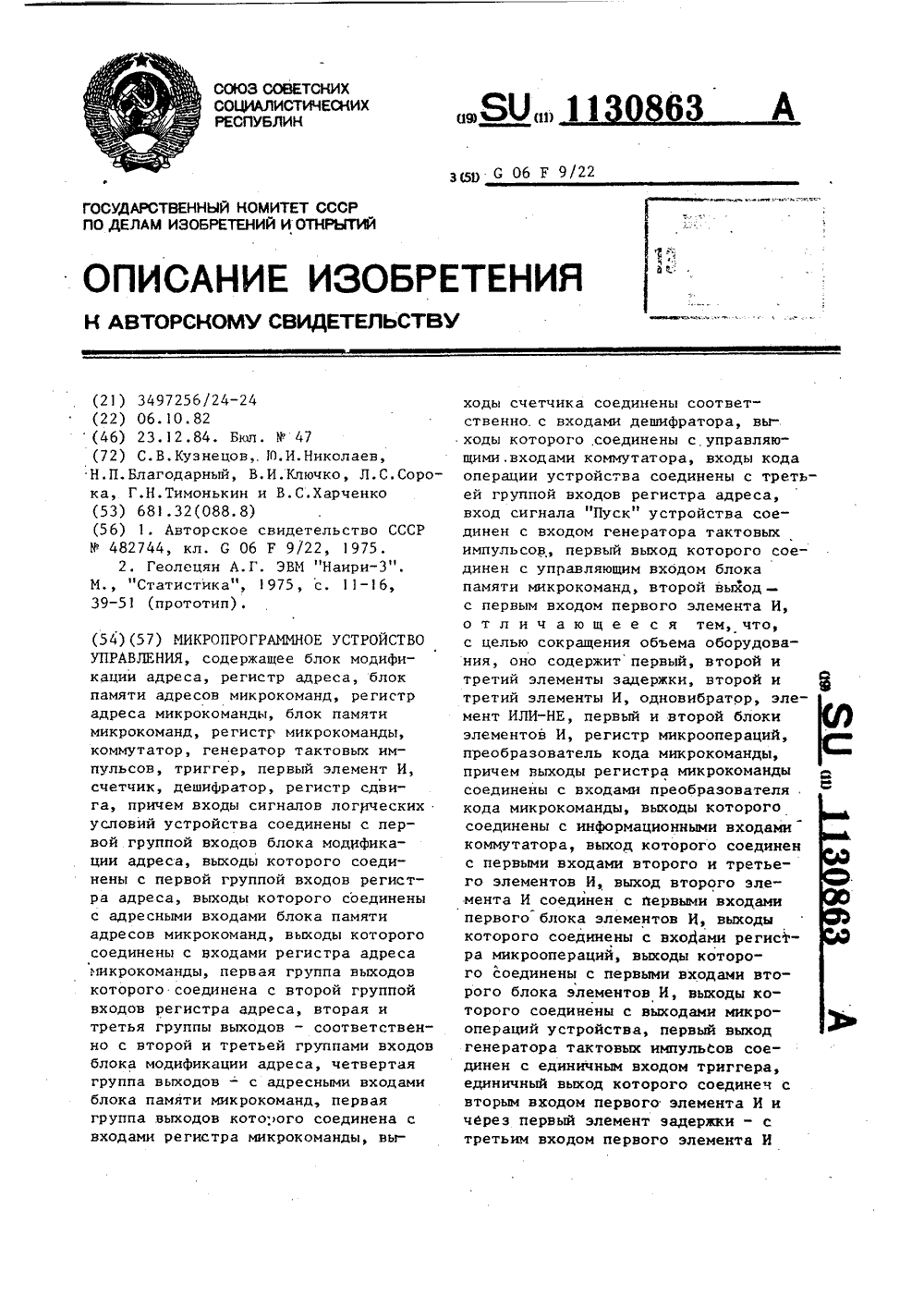

Номер патента: 1130863

Опубликовано: 23.12.1984

Авторы: Благодарный, Ключко, Кузнецов, Николаев, Сорока, Тимонькин, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...генератора тактовых импульсов соединен с управляющим входом блока памяти адресов микрокомайд,. выходы дешиф 1 атора соединены с вторыми входами первого блока элементов И соответственно.Сущность изобретения состоит в сле., следующем. Максимальное число единичных разрядов в микрокоманде определяется величиной5 с 0,2 У.Микрокоманды, содержащие Б единичных разрядов, будем в дальнейшем на-зывать базовыми микрокомандами. Очевидно, что таких микрокоманд можетбыть не больше 2.Например, при 8=2, У=4 такими микрокомандами являются 0011, 0110, 01.01,1001, 1010, 1100.Остальные микрокоманды, формируемые устройством, в которых число единичнык разрядов Я меньше 3 (0(3 Б),и.можно получать путем маскированияединичных разрядов соответствующейбазовой...

Номер патента: 1130864

Опубликовано: 23.12.1984

Авторы: Калъченко, Никольский, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/25, G06F 9/22

Метки: микропрограммное

...одиннадцатого элемента И соединен с входом первого одновибратора и с вторыми входами четвертого и пятого элементов И, выход одновибратора соединен с входом первого элемента задержки, выход которого соединен с нулевЫми входами триггера начала параллельного участка и первого и второго триггеров окончания параллельного участка, выходы микроопераций первого и второго регистров микрокоманд соединены соответственно с первым и вторым входами блока элементов ИЛИ, группа выходов которого является группой выходов микроопераций устройства, выход конца работы группы выходов блока элементов ИЛИ соединен с вторым входом шестого элемента ИЛИ и с вторым входом девятого элемента И, выход которого соединен с вторым входом группы выходов ошибки...

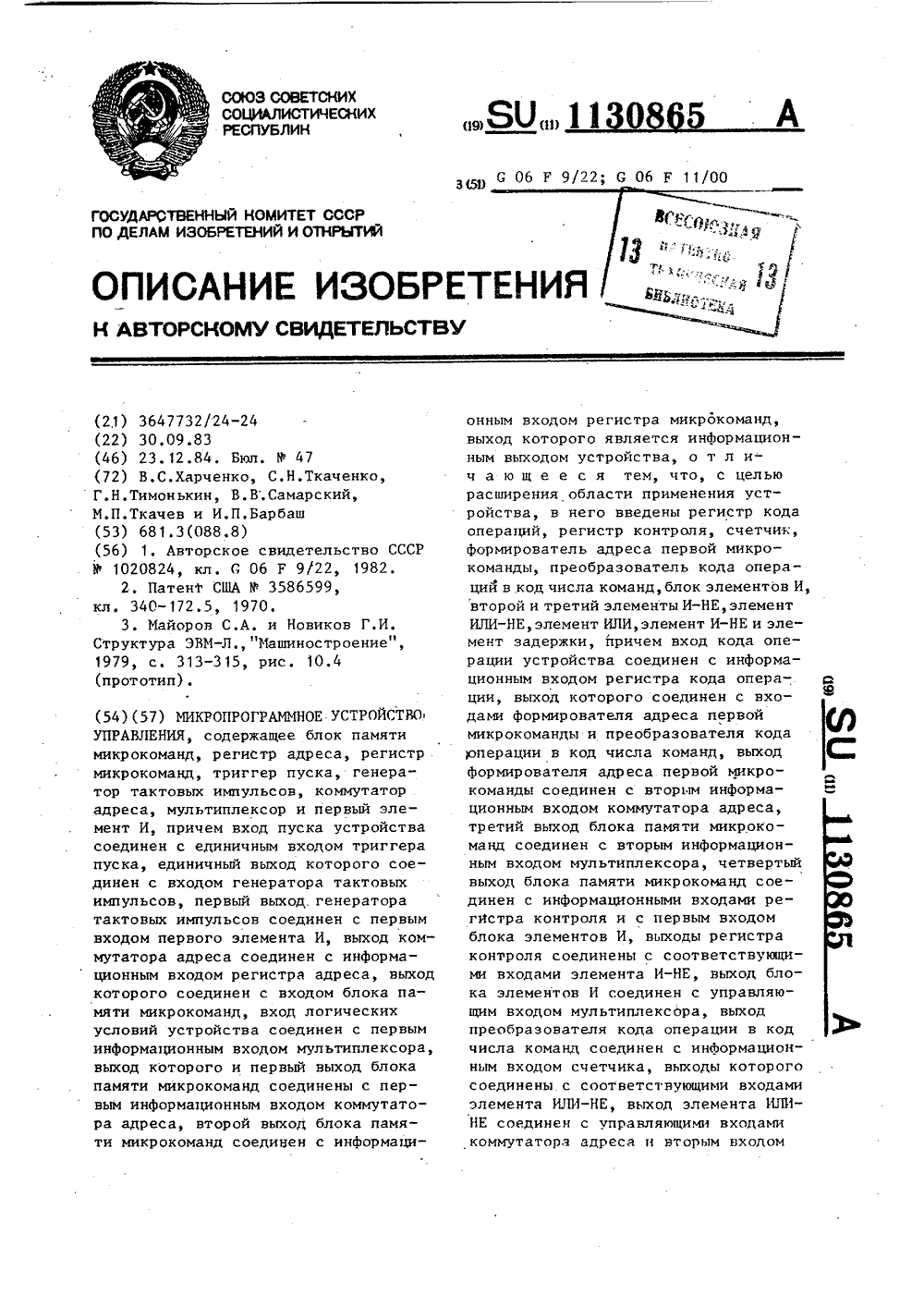

Номер патента: 1130865

Опубликовано: 23.12.1984

Авторы: Барбаш, Самарский, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...устройства, 4первый управляющий выход (конца команды) 23.1 регистра 5 микрокоманд,второй управляющий выход (занесениякода) операции 23,2 регистра 5 микрокоманд, третий управляющий выход(конца работы) 23,3 регистра 5 микрокоманд, выход 24 пуска устройства,первый выход (немодифицирующих разрядов кода адреса) 25 блока 1 памя-ти микрокоманд, третий выход (модифицируемых разрядов кода адреса) 26блока 1 памяти микрокоманд, четвертый выход (кода логических условий) 27 блока 1 памяти микрокоманд,второй выход (микроопераций) 28 блока 1 памяти микрокоманд, выход 29ошибки устройства,Назначение основных элементовмикропрограммного устройства управления (фиг. 1) состоит в следующем.Блок 1 памяти микрокоманд предназначен для хранения...

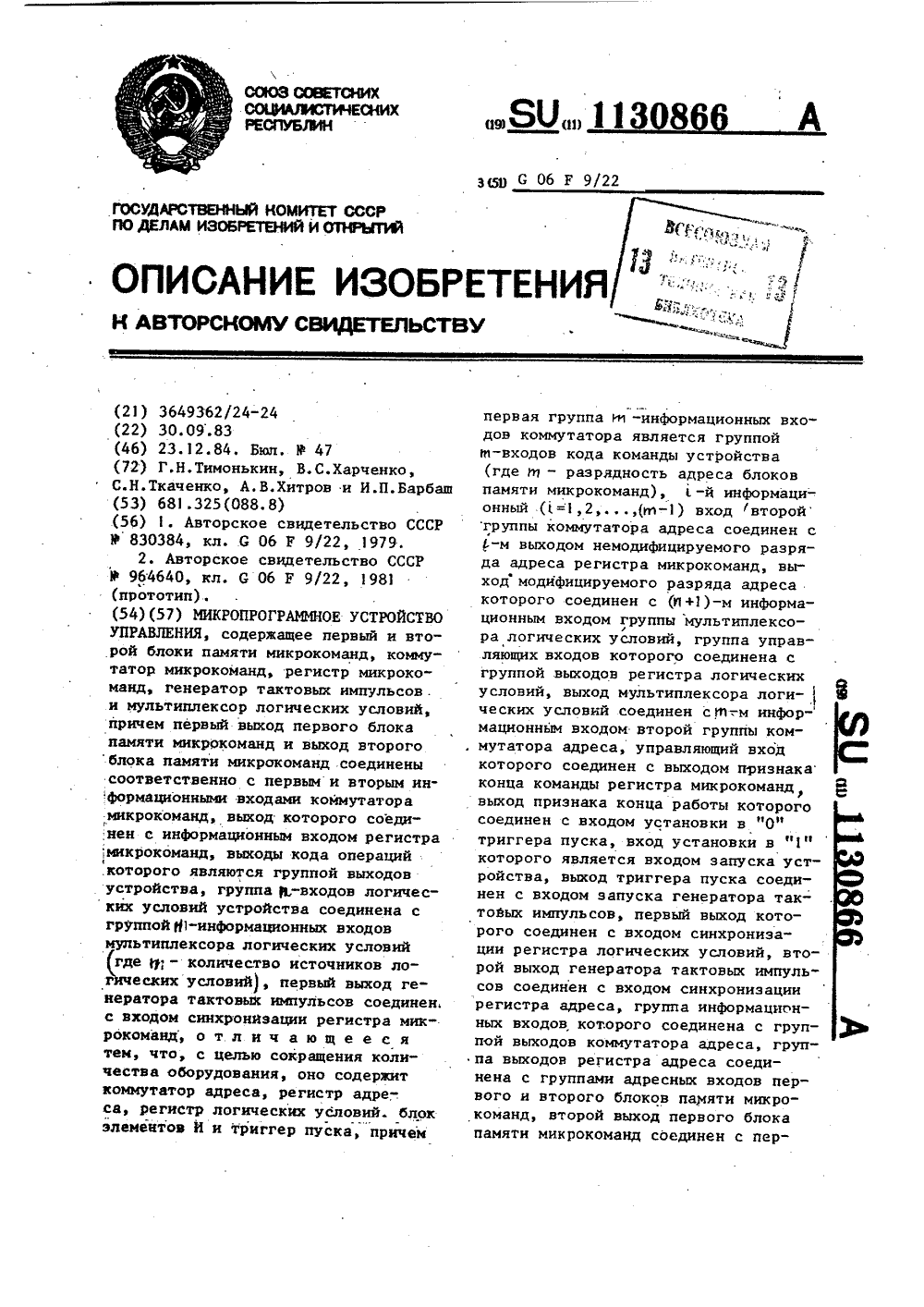

Номер патента: 1130866

Опубликовано: 23.12.1984

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко, Хитров

МПК: G06F 9/22

Метки: микропрограммное

...входов коммутатора является группой И 1-входовкода команды устройства (где Ьч - раз-рядность адреса блоков памяти микрокоианд ), ,1 -й информационный ( .=1,2(а- вход второй группыкоммутатора адреса соединен с .-м вьгходом немодифицируемого разряда адреОса регистра микрокоманд, выход модифицируемого разряда адреса которогосоединен с(0 +1)-м информационнымвходом группы мультиплексора логических условий, группа управляющих входов которого соединены с группой выходов регистра логических условий,выход мультиплексора логических условий соединен ст-м информационнымвходом второй группы коммутатораадреса, управляющий вход которогосоединен с вьжодом:признака концакоманды регистра микрокоманд, вьжодпризнака конца работы которого соединен...
