Патенты с меткой «микропрограммное»

Номер патента: 813427

Опубликовано: 15.03.1981

Авторы: Кулик, Ожиганов, Сосновский, Черепанов

МПК: G06F 9/22

Метки: микропрограммное, устройствоуправления

...адреса при отсутствии наличия логического условия не происходит, блокируется занесение информации в регистр микрокоманд, но в каждом микропрограммном цикле в четвертом такте в счетчик 6 прибавляется единица к коду, который занесен предварительно перед выполнением микрокоманд ожидание микрокомандой загрузка счетчика, Занесенный код используется для формирования временного отсчета допустимого отсутствия логического условия при известной длительности выполнения микропрограммного цикла.Если в процессе выполнения микрокоманды ожидание обнаруживается наличие логического условия, то появление нулевого сигнала на выходе коммутатора 5 разрешает формирование адреса следующей микрокоманды путем занесения младших разрядов адреса из ячейки,...

Номер патента: 826348

Опубликовано: 30.04.1981

Автор: Смирнов

МПК: G06F 9/16

Метки: микропрограммное

...микрокоманда по этому адресу считывается из блока 1 и записывается в регистр 2. Признак макрокоманды, поступая через операционный вход 15, дешифруется дешифратором 11, сигнал с которого переводит триггер 10 в единичное состояние, которое сохраняется на время выполнения всей микроподпрограммы, при этом нулевой сигнал с нулевого выхода триггера 1 О на следующем такте работы закрывает блок 9 по первому входу и при последующих обращениях к первой ячейке макрокоманды за первым операндом код макрокоманды не передается через блок 9 в регистр 8. Иикрокоманда, считываемая в регистр 2 микрокоманд, представляетсятремя полями: полем микроопераций 25 (Разряды 3), полем адреса операндав микрокоманде (разряды 4) и полемадреса...

Номер патента: 830382

Опубликовано: 15.05.1981

Авторы: Берсон, Кизуб, Седов, Шагулин

МПК: G06F 9/22

Метки: микропрограммное, устройствоуправления

...4 микрокоманд передается воперационный блок 3 для органиэацииветвления микрокоманд, Поле 5 микроопераций регистра 4 микрокоманд 40определяет тип микрооперации и управляет блоком 3 операций, регистром 9 промежуточных операций, блоком10 и блоком 11. В одном иэ разрядовполя 5 микроопераций регистра 4 микрокоманд записывается признак приема промежуточной информации, необходимой для выработки признака результата, в регистр 9 промежуточных результатов из блока 3 операций. Блок10 вырабатывает признак результатаи передает его в операционный блок3 в зависимости от значения управляющего блоком 10 разряда поля 5микроопераций регистра 4 микрокоманд.Таким образом, признак результатаможно сформировать в любой моментмикропрограммы после получения...

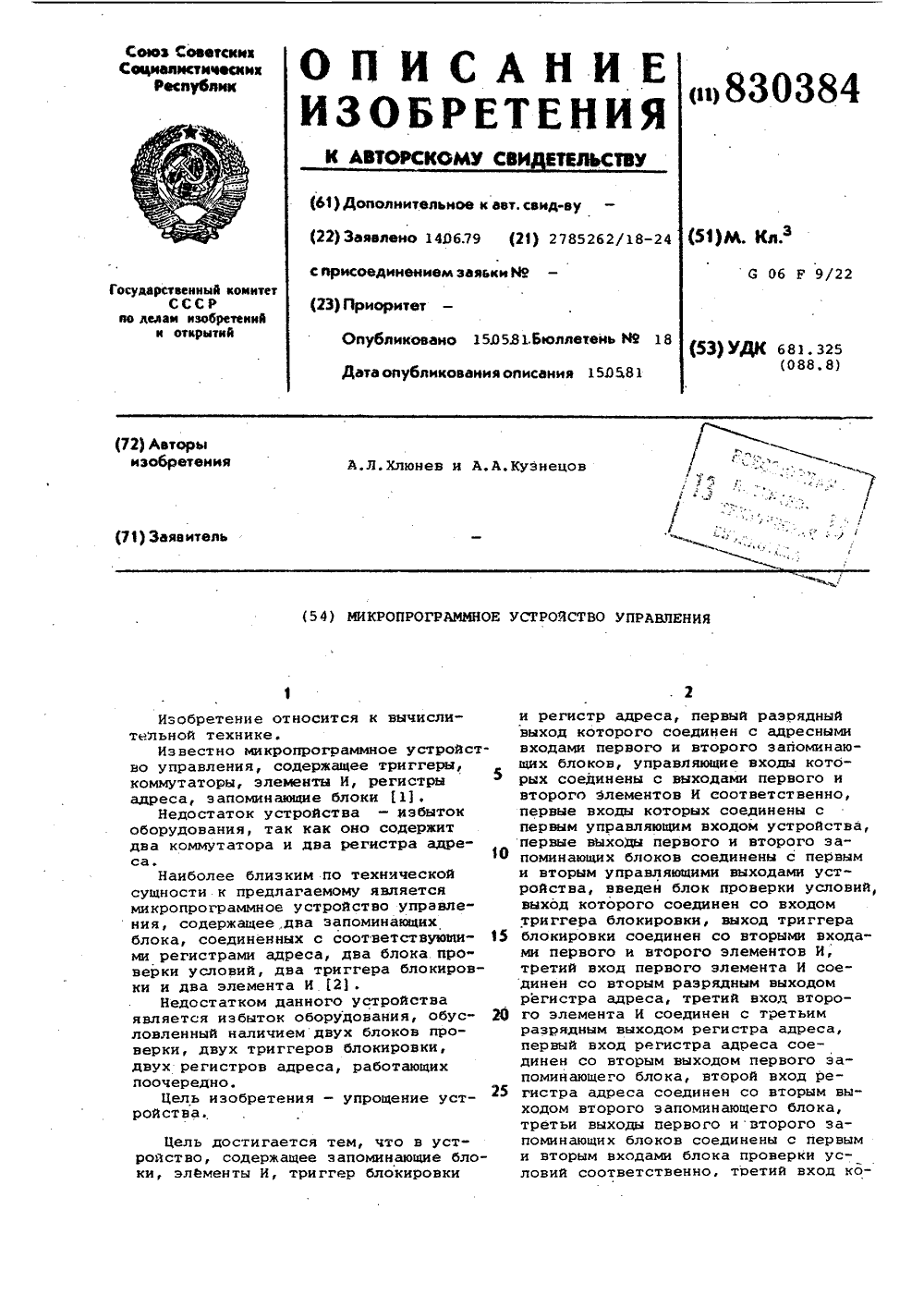

Номер патента: 830384

Опубликовано: 15.05.1981

Авторы: Кузнецов, Хлюнев

МПК: G06F 9/22

Метки: микропрограммное, управ-ления

...адресу, находящемуся в регистре 3 адреса, происходит считывание микрокоманды из одного из запоминающих блоков 1 и 2.Выбор запоминающего блока, из которого должна быть считана микрокомандап роиэ водится следующим образ ом. ПриУналичии1 , в младшем разряде регистра 3 адреса управляющий сигнал с выхода 12 открывает элемент И 4, при этом по тактовому сигналу со входа 8 производится считывание микрокоманды из запоминающего блока (т.е. из запоминающего блока 1 про изводится считывание микрокоманд с нечетными адресами).При наличии "0" в младшем разряде регистра адреса управляющий сигнал с выхода 13 открывает элемент И 5 и по тактовому сиг налу с управляющего входа 8 производится считывание микрокоманд из запоминающего блока 2 (т,е, из...

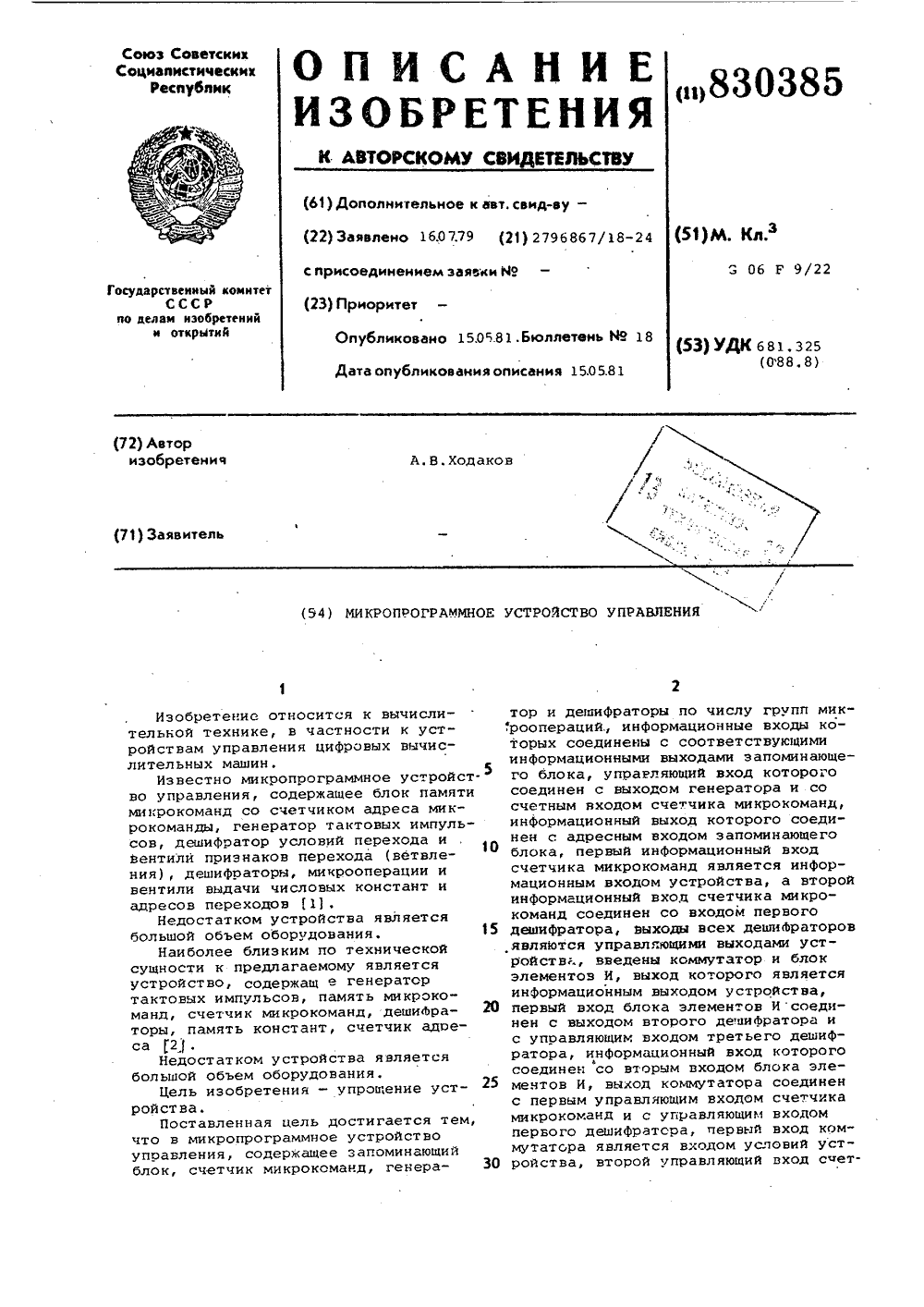

Номер патента: 830385

Опубликовано: 15.05.1981

Автор: Ходаков

МПК: G06F 9/22

Метки: микропрограммное, устройствоуправления

...переходов и поля констант. Генератор 3 вырабатывает тактовые импульсы, по которым производится считывание информации из запоминающего блока (по адресу, записанному в счетчик 2), а затем изменение содержимого счетчика - увеличение его содержимого на единицу при выполнении микрокоманд с последовательными адресами. При пуске устройства первоначальная микро- команда выбирается по адресу, записанному в счетчик 2 по входу 7, Микрокоманда, считанная из запоминающего блока 1, поступает на дешиф раторы 4, которые нырабатывают соответствующие сигналы микроопераций, поступающие в управляемые данным устройством узлы ЦВМ. При возбуждении соответствующего выхода дешифратора 4 О 4 дешифратор 4 заблокирован, а блок 6 разблокирован, в результате...

Номер патента: 830386

Опубликовано: 15.05.1981

Авторы: Барбаш, Самарский, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное, устройствоуправления

...И 24. 15 зо зз 46 45 зе И 6Вторым тактовым импульсов с выхода генератора 26 тактовых импульсов происходит запуск третьего дешифратора 16 и подтверждение нулевого состояния регистра 8 адреса операционных микрокоманд. После считывания адреса операционной,микрокоманды из третьего блока 17 памяти он поступает на регистр 18 адреса операционных микрокоманд и на его втором входе появляется единичный сигнал, который поступает на первый вход сумматора 27 по модулю два, на второй вход которого поступает нулевой сигнал с единичного выхода первого триггера 25. Сигнал с выхода первого элемента 13 задержки запускает второй дешифратор 19 и подтвержтает нулевое состояние первого триггера 25. Из второго блока 20 памяти начинается считывание...

Номер патента: 834699

Опубликовано: 30.05.1981

Авторы: Грибовский, Громов, Люшня, Хроль

МПК: G06F 9/22

Метки: микропрограммное, управ-ления

...ветвям, с процессами, протекающими по другим параллельным ветвям,в том числе и по ветвям содержащим.контуры, по которым процесс повторяется многократно.Предлагаемое устройство управления работает следующим образом.При поступлении команды от УВВ наблок 1 этим блоком производится запись команды н блок 2 или 3 и одновременно блоком 5 производится сравнение приоритета поступившей команды счислом, хранимым на внутреннем регистре этого блока. Если число, характеризующее приоритет поступйвшейкоманды, меньше хранимого числа, топоступившее число записывается навнутренний регистр блока 5В противном случае содержимое данного регистра не изменяется,При поступлении от УВВ следукщих команд их запись производится аналогично. В результате на внутреннем...

Номер патента: 834700

Опубликовано: 30.05.1981

Авторы: Балабай, Кудрявцев, Никулин

МПК: G06F 9/22

Метки: микропрограммное

...управления содержит регистр 1 адреса, блок 2 памяти, регистр 3 микрокоманд, группу информационных выходов 4 устройства, группу дешифраторов 5, группу шифраторов 6, группу счетчиков 7, генератор 8 тактовых импульсов, группу триггеров 9, элемент И 10, элемент задержки 11, управляющий выход 12.Устройство работает следующим образом.Адрес выполняемой микрокоманды, сформированный по сигналу элемента И 10, из регистра 1 передается в блок 2, Из блока 2 код выбранной микрокоманды записывается в регистр 3 и после дешифрации в группе дешифраторов 5 образует необходимый набор управляющих сигналов для блоков машины. Для задания длительности работы блоков машины в соответствии с длительностью самой медленной микро- операции в микрокоманде сигналы с...

Номер патента: 840808

Опубликовано: 23.06.1981

Авторы: Рознер, Срибнер, Шраго

МПК: G05B 19/18, G05B 19/414

Метки: ctahkom, дляуправления, микропрограммное

...приведенная втаблице,ЮПусть первое перемещение осущест,вляется по координате Х, а второе- :по координате . 2, на программируемые( ад ние названия коор- Одновременно единица с выхдинат для каждого перемещения), 33нно единица с выхода 15(задание базоподается на первый вход элементае азового направления перв" И 32 на втмещения) логического й,на второй вход которого подаетсяются единицы,устро стра зада- со входа 33, а с выхода элемента 32Выпол няет и иеДиница чеРез элемент ИЛИ 36 подаетсяполняется этап а цикла на на выхо 44в микропрограмме вд , что является командой1 разря е запидля р боты в отрицательном направлеаразряде записи ноль, что является нии перемещения.-ы шпиндель с в ащениемналогичным образом устройствовправо....

Номер патента: 840904

Опубликовано: 23.06.1981

Авторы: Нестеренко, Проценко, Супрун

МПК: G06F 9/12

Метки: микропрограммное, устройствоуправления

...управляющий сигнал по входу 13. С выхода второго блока 4 проверки условий информация выдается на вход регистра 5 адреса. В последующих машинных циклах производится попеременное считывание микрокоманд сигналами двух фаз, то с одного, то с другого запоминающего блокаВ режиме динамического "долбления" ячейки запоминающего блока, элемент 8 запрета устанавливается в состояние запрета. По управляющему входу 16 на третий вход элемента И 7 и на управляющий вход группы элементов И 9 подается разрешающий сигнал.Сигнал с выхода элемента 8 запрета запрещает прохождение сигналов записи, поступающих по входу 14 записи регистра.5 на первый вход элемента И 7, на выход элемента И 7, соединенный с управляющим входом первого регистра 5 адреса....

Номер патента: 842813

Опубликовано: 30.06.1981

Авторы: Барбаш, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 9/22

Метки: контролем, микропрограммное, управ-ления

...возврата, а счетный триггер27 при наличии разрешения от блоков16 и 43 контроля, устанавливаетсяв единичное состояние, тем самым пеО реводя первый (второй) канал в режсканирования.Если реализуется начальный линей- .ный участок микропрограммы, то принудительное ожидание вводят сразу жепосле считывания первой мнкрокоман 15 ды, так как счетчик 6(33) установлен:в нуль,С единичного выхода 53 счетноготриггера 27 через элемент ИЛИ 1(28)на .блок 7(34) формирования адреса20 подается сигнал формирования адресане по содержимому поля адреса 15(42),а по состоянию счетчика 6(33), а надешифратор микроопераций 20(47) подается сигнал блокировки выдачи мик 2 роопераций на .выход 64 устройства.Сигналом с нулевого выхода 54 счетного триггера 27...

Номер патента: 842814

Опубликовано: 30.06.1981

Авторы: Ланцов, Овсяк

МПК: G06F 9/22

Метки: микропрограммное, управ-ления

...ее выполненияв ней могут осуществляться переходытрех видов: естественный, связанный:с увеличением содержимого накапливаю.щего сумматора на +1, безусловный и 15 условный.Рассмотрим выполнение двух последних.При безусловном переходе адрессчитывается непосредственно с выхода 20 блока 1 памяти, откуда он через бло, ки 5 и 6 элементов 2 И-ИЛИ и ЗИ-ИЛИпо управляющему сигналу в вводитсяв накапливающий сумматор 3, с выходакоторого через элемент И 8 по сигналус поступает в блок 1 памяти. Содержимое выбранной ячейки записываетсяв регистр 2 микрокоманд. Так как элемент И 9 по сигналу д закрыт, тоинформация с выхода элемента И 8 непоступает на выход блока распаковкикоманд. 35 40 45 5 О 55 И 14 содержимым регистра 12 нулевоймаски, заменяются на...

Номер патента: 842815

Опубликовано: 30.06.1981

Автор: Черепанов

МПК: G06F 9/12

Метки: микропрограммное, управ-ления

...позволяет определить наличие или отсутствие в данный момент заданного условия выдачей соответственно единичного и нулевого сигнала на выходе селектора 11, который пода- ется на вход формирователя 1.2.Формирователь 12, сравнивая сиг-. налы, поступившие из селектора 11 .Условий и дешифратора 5 по выходу 17, выдает по выходу 22 сигнал Приращение РАМф, еслИ произошло их несов" падение, т.е. задако отсутствие условия; а оно обнаружено., или сигнал ЗагрузкаРАМ, если заданное условие обнаружено. Сигнал ПриращениеРАМф. увеличивает содержимое регистра 7 на единицу, а сигнал Загрузка РАМ позволяет загружать его содержимым из блока 1 памяти или из блока оперативной памяти в зависимости от заданного кода в поле управления регистра 2Причем, младшие...

Номер патента: 855661

Опубликовано: 15.08.1981

Авторы: Гинак, Панов, Паско

МПК: G06F 9/22

Метки: микропрограммное

...блоку 2. С помощью регистра 1 осуществляется модификация адреса микрокоманд в процессе выполнения микропрограммы.Из блока 2 в соответствии с адресом, формируемым регистром 1, информация считывается в регистр 3. Считывание информации из блока 2 в регистр 3 осуществляется задним фронтом синхросигнала с выхода элемента 10 ИЛИ в конце микропрограммноготакта.Поля 4 регистра 3 дешифрируются дешифраторами 5, и сформированные сигналы микроопераций поступают на выход устройства, а та их часть которая управляет работой "медленных" узлов ЦВМ, - на вход блока б, который формирует в результате на одном из своих выходов уровень логической и 1". Возбужденный выход соответствует самой длительной микрооперации, из числа выполняемых в данном...

Номер патента: 857995

Опубликовано: 23.08.1981

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/46

Метки: микропрограммное

...и быстродействия системы, которой управляет 20устройство, предусмотрено выполнениепараллельных микроподпрограмм в режимах ожидания основной микропрограммы. При этом параллельно микроподпрограммы могут быть как упорядоченными во времени использованиярезультатов, так и неупорядоченными.Рассмотрим функционирование устройства при реализации упорядоченных повремени использования результатов 30основной и параллельной микроподпрограмм, поскольку функциональная реализация неупорядоченных микропрограмм является частным случаем реализации неупорядоченных микропрограмм.,Основным режимом функционирова 35ния устройства является реализацияосновной микропрограммы. При этомтриггер 17 находится в нулевом состоянии. В регистрах 3 и 5...

Номер патента: 862141

Опубликовано: 07.09.1981

Автор: Шапиро

МПК: G06F 9/22

Метки: микропрограммное

...сигнал, которыйпо второму выходу 21(22) запоминающего блока 9(10) установит триггер2(1) н противоположное, т.е. в единичное состояние, При этом элементИ 12(11) заблокируется, состояниесчетчика 18 с приходом следующеготактового импульса не изменится иполупериод следования тактовых импульсов будет Т.Таким образом, предложенное устфо ройство позволяет в й раз сократитьвремя задержкиЭ при переходе отнечетной (четной) микрокоманды кнечетной (четной) за счет сокращения полупериода следования тактовых 45 импульсов. Формула изобретения элементов И соединены с соответствующими входами дополнительного .элемента ИЛИ, выход которого соединен свходом счетчика; Выход задающегогенератора соединен с входом распределителя импульсов.На чертеже приведена...

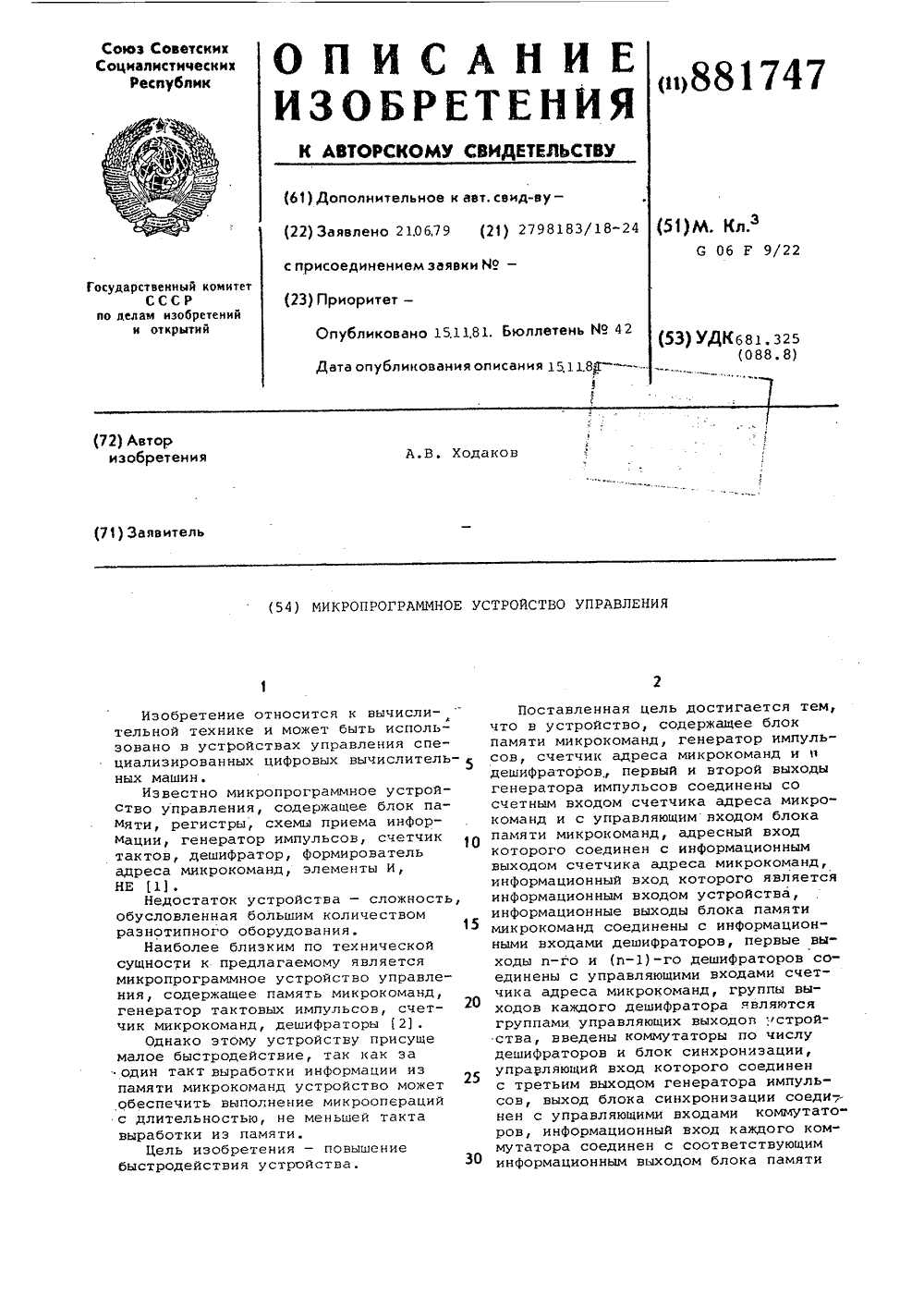

Номер патента: 881747

Опубликовано: 15.11.1981

Автор: Ходаков

МПК: G06F 9/22

Метки: микропрограммное

...считанная из блока 2 по адресу, указанному всчетчике 3, поступает на дешифраторы 4 и управляющие входы коммутаторов б.В соответствии с кодом, записаннымв каждой группе разрядов микрокоманды, на выходах этих дешифраторов вырабатываются микрооперации, которыеподаются к устройствам специализированной цифровой вычислительной машины (СЦВМ) (на чертеже не показана) для выполнения соответствующих действий. Одновременно с сигналом считывания информации из блока 2 генератор 1 вырабатывает сигнал запуска блока 5, который в тактовом интервале на своем выходе формирует различные стандартные временные диаграммы напряжений свременным дискретом, меньшим тактового интервала. В соответствии с кодом, записанным в каждой группе разрядов...

Номер патента: 881748

Опубликовано: 15.11.1981

Авторы: Дворецкий, Назьмов

МПК: G06F 9/22

Метки: микропрограммное

...выполнения которой не требует ветвлений по условиям, сформированным до входа в микропрограмму, В этом случае дешифратор 28 не срабатывает и на его выходе отсутствуют сигналы опроса условий ветвления.Вход в микропрограмму осуществляется путем выборки микрокоманды, 5 имеющей в выходе 2 код, по которому блок 6 управления возбуждает выход 22 начала операции, открывается элемент И 23 и через элемент НЕ 24 блокируются входы элемента И 25, а на 20 выходе элемента ИЛИ 14 появляется сигнал, разрешающий передачу содержимого регистра 27 через элемент И 15, элемент ИЛИ 20 и элемент И 16, элемент ИЛИ 32 в средние и младшие д разряды регистра 21 адреса соответственно. Элемент НЕ 17 в этом случае блокирует входы элементов И 18 и 19, соответственно...

Номер патента: 881749

Опубликовано: 15.11.1981

Авторы: Барбаш, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...подается через открытый элемент И 19 и элемент ИЛИ 21 на блок контроля 23, который осуществляет проверку правильности этой микрокоманды. В случае нормы блок контроля 23 продолжает подавать сигнал разрешения работы, а в случае не нормы этот сигнал снимается, в результате чего элемент И 5 запирается и прекращает подачу тактовых импульсов на устройство, предотвращая использование искаженной микрокоманды.Если в первой микрокоманде отсутствует метка ветвления, то адрес оче. Редной нечетной микрокоманды, следующей за первой, т,е. адрес третьей микрокоманды поступает с поля 9 логических условий блока памяти 7 через коммутатор 25 на его выход и через элемент ИЛИ 2 записывается н регистр адреса 4. Одновременно адрес очередной четной...

Номер патента: 881750

Опубликовано: 15.11.1981

Авторы: Дяковский, Слащев, Фролов

МПК: G06F 9/22

Метки: микропрограммное

...операции и анализа признаков. Разряд совмещения вданной микрокоманде равен, единице.Вмикрокомандах второго типа элементарная операция может выполнятьсятолько при отсутствии анализируемогопризнака. Разряд совмещения равеннулю. В блоке памяти 4 для микрокоманды любого типа отводится однаячейка.Генератор тактовых импульсов 1вырабатывает сигналы считывания изблока памяти 4. Информация, считанная из блока памяти 4 по адресу,установленному в регистре адреса 2,передается в информационный регистр5. Если считывается микрокоманда 40первого типа, то сигнал с выходаразряда совмещения запирает первыйэлемент ЗАПРЕТ 9 по запрещающемувходу и, независимо от наличия признаков, на выходах 15 Формируется сигнал элементарных операций,...

Номер патента: 888120

Опубликовано: 07.12.1981

Авторы: Байда, Барбаш, Корниенко, Корчак, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...адресу. На выходе45 (47) блока 22 (24) появляютсясигналы микроопераций считанной микрокоманды, которые через элементИЛИ 23 подаются на выход 46, а адрес следующей микрокоманды подаетсяс выхода 44 (48) через коммутатор1 на регистр 3 (4). Далее поступаеттактовый ймпульс на вход 40 (39)ди устройство продолжает работу, аналогично описанному Выше.20 7 8881При отказе одного из блоков памя- ти или одного из регистров, или же одновременно одного из блоков памяти и одного из регистров происходит перестройка структуры устройства с целью восстановления его работоспособности.При отказе одного из блоков памяти, например 22 (24), считывание микрокоманд происходит только с блока 24 (22). Происходит это следующим образом На первый выход 43 (49)...

Номер патента: 666984

Опубликовано: 07.01.1982

Авторы: Захаров, Мишняков

МПК: G06F 9/16

Метки: микропрограммное

...образом.На входы регистра 3 команд со входов 9 устройства поступает код, соответствующий адресу вызываемой микропрограммы. Адрес первой микрокоманды переносится из регистра 3 в регистр 5,По этому адресу, поступающему также на счетчик 4 адресов, из блока 1 на регистр 2 микрокоманд выбирается микрокоманда, а на регистр 5 адресов микрокоманд со счетчика 4 принимается адрес следующей микрокомакды (на один больше использованного). Выборка микрокоманд и модификация,адресов микрокоманд продолжаются до тех пор, пока для некоторой выбранной на регистр 2 микрокоманды не встретится необходимость анализа условий ветвления. Каждому условию ветвления соответствует код команды. Эти условия упорядочены таким образом, что только адно из них может...

Номер патента: 645453

Опубликовано: 07.01.1982

Авторы: Захаров, Мишняков

МПК: G06F 9/14

Метки: микропрограммное

...вторые входы - с выходами дешифратора кода порядка, а выходы - с входами регистра сигналов запуска, выходы которого соединены с вторыми входами элементов И первой группы, вход дешифратора кода порядка соединен с выходом регистра кода порядка, информационным входом соединенного с вторым выходом блока памятимикрокоманд, а управляющим входом - с выходом блока синхронизации.На чертеже представлена блок-схема устройства, которое содержит блок 1 памяти микрокоманд, регистр 2 микрокоманд, блок 3 синхронизации, блок 4 формирования адресов, первую группу элементов И 5,регистр 6 кода порядка, дешифратор 7 кода порядка, регистр 8 сигналов запуска, вторую группу элементов И 9.Устройство работает следующим образом,Блок 3 выбирает по адресу,...

Номер патента: 898431

Опубликовано: 15.01.1982

Автор: Машкин

МПК: G06F 9/22

Метки: микропрограммное

...с выходами узла свертки 7, 16и схема сравнения 8 вырабатываетсигнал несравнения, сигнализирующийо сбое или неисправности устройствауправления,Чтение констант из блока памяти 12 и передача их в абоненты устройства управления происходит следующим образом.Каждому выходу дешифратора 4 поставлен в соответствии абонент устройства управления, которому производится запись константы из блока памяти 2. При возбуждении хотя бы одного из выходов дешифратора 41, наего выходе, связанном с управляющими входами остальных дешифраторов,появляется сигнал, запрещающий выработку микроопераций на выходахдешифраторов 4, 4 ., 4,;,4 Поэтому при считывании константы из щблока памяти 2 и передачи ее або.енту дешифратора 4, дешифраторы 44, 41,4 не работают...

Номер патента: 905818

Опубликовано: 15.02.1982

Авторы: Герусов, Демченко

МПК: G06F 9/22

Метки: микропрограммное

...адреса, если жепризнак не выполняется, то следующийадрес определяется адресной частьюразрядов блока 5, поступающей навторой вход модификатора 3.Зона 9 при необходимости можетпереводить микропрограммное устройство управления в режим ожидания,приэтом в регистре 13 задается номерблока 1, на триггер 11 посылаетсясигнал "Стон", который блокируетмодификатор 3, Блок 15 пропускаетвыбранный сигнал "Готов" от блока 1,соответствующий номеру в регистре 13,и устанавливает триггер 11 в состояние "0", производя разблокировкумодификатора 3.Устройство работает следующимобразом,35Па адресу, записанному в регистре 4, из блока 5 выбирается содержимое этого адреса, состоящее изадресной и операционной части. Адрес 40ная часть с выхода блока 5...

Номер патента: 911498

Опубликовано: 07.03.1982

Автор: Фогилев

МПК: G06F 3/04

Метки: микропрограммное, сопряжения

...19 последнего устройства соеди"няется со входом выборки канала 20.Каждое внешнее устройство 22 (илиоднотипная группа) подключается ко входам и выходам 17 устройства 2 1,Устройство работает следующим образом. При необходимости обмена блок 6 блокирует элемент И 13 и готовит эле"мент И 12, который формирует сигнал переключения триггера 14 при поступлении сигнала выборки от канала по входу 18 устройства. Переключение триггера 14 в единичное состояние блокирует элемент И 13 и прохождение выборки на выход 19 на все время обмена.Бсли данное устройство не готово к обмену, сигнал с выхода блока 2 блокирует элемент И 12 и готовит элемент И 13, так цто поступающий на вход 18 устройства сигнал выборки транслируется на выход 19 и поступает на...

Номер патента: 920726

Опубликовано: 15.04.1982

Авторы: Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...20 осуществляет подсчет числа совпадающих команд и хранит код длины повторяющейся последовательности.Оторой узел сравнения 45 производит сравнение содержимого регистра 43 и счетчика 38. Сигналы Ч и Ч( на первом и втором выходах узла сравне" ния 43 определяются следующим образом:1если РС 43(СТ 38;0, если РС 43СТ 38. 1, если ГРС 43 :ГСТ 3811 О, если РС 43 СТ 38,Элемент И 46 при т =1 и К 2=1 раз" решает перезапись в регистр 43 со"держимого счетчика 38.Элемент И 51 при=1 и нулевом состоянии сцетцика 20 формирует сигнал Е , разрешающий прохождение че 26 10рез элемент И 35 импульса записи информации в блок памяти 15. Кроме то"го, разрешающий сигнал может посту"пить с выхода 70 поля микроопераций 28 через элемент 19 И 34.Третий узел...

Номер патента: 920727

Опубликовано: 15.04.1982

Авторы: Матвиенко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/25, G06F 9/22

Метки: контролем, микропрограммное

...вход сдвигающего регистра 9, а также на второй вход регистра 1 адреса, где модифицирует адрес 10 микрокоманды.Контрольный признак, записанный в свободных ячейках поля логических условий 3,одинаков во всех микро- командах данного участ ка. Его значение 15 в каждом т акт е пост упает на первый вход сумматора 20 по модулю два и сравнивается с контрольным признаком, хранимымбу,ферным регистром 19,в которыйонзаписывается с задержкой через элемент И 20 18 при считывании контрольной микрокоманды. При совпадении разрядов кода на выходе сумматора 20 по модулю два сигнал отсутствует, Нулевой сигнал (сигнал совпадения кодов) 25 поступает на второй вход элемента И 21 и далее на второй вход элемента ИЛИ-НЕ 11. Если и на первый вход этого...

Номер патента: 924707

Опубликовано: 30.04.1982

Авторы: Денисенко, Козачковский

МПК: G06F 9/22

Метки: микропрограммное

...45 зависимости от наличия или отсутствия .анализируемого условия соответствующий разряд регистра 3 устанавливается н то или иное состояние, т.е. н микропрограмме происходит переход 50 по услбнию. При этом содержимое старших разрядов регистра 3 задается с соотнетстнующего выхода регистра 4,При выполнении безусловного пере- хода сигналами по входу 7 коммутатора 2 блокируется поступление информации с регистров 1 и б, значение старших разрядон регистра 3 задается непосредственно с регистра 4, а значения младших разрядов однозначно задаются с регистра 4 через соответствующий информационный вход коммутатора 2, который н данном случае настроен соответствующим образом,Таким образом, устройство обеспечивает выполнение микропрограммы н регистрах...
