Патенты с меткой «микропрограммное»

Номер патента: 1543402

Опубликовано: 15.02.1990

Авторы: Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...кодоперационной части которой поступаетна информационный вход регистра 3,Поле адреса и логических условий вформате линейных микрокоманд не занято полезной информацией. По заднемуфронту второго тактового импульса свыхода 9.2 генератора 9 с выхода регистра 3 сигналы микроопераций поступают на выход 22 микроопераций устройства.Очередной первый тактовый импульсс выхода 9.1 генератора 9 поступаетна счетный вход счетчика 2 адреса, Всчетчик 2 заносится единица, т.е, адрес очередной микрокоманды увеличивается на единицу, Все линейные макрокоманды реализуются аналогично описанному алгоритму.С блока 1 памяти выбирается микрокоманда условного перехода. По выполнению логического условия, код номера которого записан в коде микрокоманды, дешифратор...

Номер патента: 1557562

Опубликовано: 15.04.1990

Автор: Власова

МПК: G06F 9/22

Метки: микропрограммное

...1 памяти55микрокоманд. При совйадении кода свхода 9 и кода с выхода 1 блока 1 памяти микрокоманд на выходе блока 5 сравнения появляется "1". На входах элемента 6 эквивалентности появляется"1" с выхода блока 5 сравнения и " 1"с выхода 1 блока 1 памяти микрокоманд, Так как происходит совпадениекодов на входе элемента 6 эквивалентности, на выходе его появляется также"1", которая разрешает работу блока4 сравнения. При совпадении кодов свхода 8 логических условий устройства и с выхода 1 блока 1 памяти микрокоманд на выходе блока 4 сравненияпоявляется " 1" (присутствие сигнала),которая поступает на второй информационный вход мультиплексора 3, который о коду с поля 11 блока 1 памятимикрокоманд выбирает логическое условие, При несовпадении...

Номер патента: 1564621

Опубликовано: 15.05.1990

Автор: Варавка

МПК: G06F 9/22

Метки: микропрограммное

...регистра адреса УФАИ. Запись в этот регистр всегда разрешена. ОДнако в режиме последовательной выборки микрокоманд записанные в регистр адреса разряды 9 блока памяти микрокоманд никакой Функциональной нагрузки не несут.По окончании второго такта второй буФерный регистр 12 устанавливает на своих выходах сигналы, соответствующие режиму последователь" ной выборки. Далее все повторяетоя. Работа в обоих режимах пояснена временными диаграммами на Фиг. 2.Таким образом, разряды 9 блока памяти микрокоманд используются в трех основных Функциях микропрограммного устройства управления, разнесенных во времени. Они участвуют в управлении внешними устройствами, подготовке источника адреса перехода в зависимости от условия, в Формировании самого адреса...

Номер патента: 1580360

Опубликовано: 23.07.1990

Автор: Гремальский

МПК: G06F 9/22

Метки: микропрограммное

...причем выдача кода микроопераций очередной микрокоманды происходит при наступлении хотя бы одного из событий, указанных в микрокоманде.В исходном состоянии триггер 5пуска, регистр 3 микроопераций, регистр 4 маски находятся в нулевомсостоянии, Цепи приведения схемы висходное состояние на фиг, условноне показаны,При подаче сигнала на вход 16пуска коммутатор 6 адреса переключается на передачу кода с входа 18кода операций на инФормационный входрегистра 2 адреса, Одчовременно триг.гер 5 пуска устанавливается н единичном состоянии, Сигнал с входа 16пуска, проходя через первый элемент13 задержки и второй элемент ИЛИ 12поступает на синхровход регистра 2адреса и н регцстре 2 заносится адрес первой микрокоманды,При изменении...

Номер патента: 1594533

Опубликовано: 23.09.1990

Автор: Гросфельд

МПК: G06F 11/30, G06F 9/22

Метки: восстановлением, контролем, микропрограммное

...входы регистра 2. Если проверка логического условия в данной микрокоманде не задана, то младший разряд адреса микрокоманды с выхода 27 регистра б передается через мультиплексор 7 без изменений.Под действием второго импульса, формируемого блоком 11 на выходе 34, содержимое поля микроопераций регистра 6 выдается на группу 20 выходов, а в регистр 2 загружается адрес следующей микрокоманды. Если в этой микрокоманде блоком 4 ошибок не обнаружено, то второй импульс с выхода 35 блока 11 загружает данную микрокоманду в регистр 6.Дальнейшее функционирование устройства при отсутствии ошибок в сегментах считываемых микрокоманд осуществляется аналогично до тех пор, пока не произойдет его останов по единичному признаку конца работы с выхода...

Номер патента: 1619265

Опубликовано: 07.01.1991

Авторы: Бродин, Калинин, Петрушенков, Шагурин

МПК: G06F 9/22

Метки: микропрограммное

...микрокоманда управления представляет собой совокупность разрядов гервого регистра 3 микро- команд и второго ренистра 6 микро- команд, а код управления является совокупностью значений разрядов второго поля первого регистра 3 микро- команд и выходов второгорегистра 6 микрокоманд. Смена адреса на выходе первого блока 1 формирования адреса микрокоманды происходит с частотой й, на выходе второго блока 4 формирования адреса микрокоманды с частотой Г 1, Например, при Г/Г, = 2 реализация блоков 1, 4, 7 для данного случая показана на фиг.2-4.В первом регистре 3 микрокоманд информация меняется по четным тактам, начиная с нулевого, а во втором регистре 6 микрокоманд информация меняется в каждом такте, Работа устройства управления определяется...

Номер патента: 1619340

Опубликовано: 07.01.1991

Автор: Старшинов

МПК: G11C 7/00

Метки: микропрограммное, программатора

...шаге этой последовательности сигнал .с выхода 13 переводится в начальное состояние, обеспечивая 20 формирование на выходе 17 блока 2 сигнала начальной установки счетчика 5, возвращающего устройство в начальное состояние. Очередной импульс на выходе 11 таймера 3 возобновляет формиро ванне управляющих сигналов на выходе 21 устройства. После формирования заданного числа управляющих сигналов сигнал с выхода 20 таймера 3 сбрасываетсигнал на выходе 19 регистра 4, запреО щая работу таймера 3 и останавливая процесс программирования.Работа блока 2 описывается выражениями:1 И 2 ОЧ 1 КТ 1 Б 1 КТ;УЗ=ОУ 2 фйТ 1 М 1 ВТ1 БС=1 Ю(072 НАЬТ);КЕБКТ=О 72 НИ,Т;С = 1 М 1.Нулевое состояние выхода 12 регистра 4 обеспечивает передачу на счетные входы...

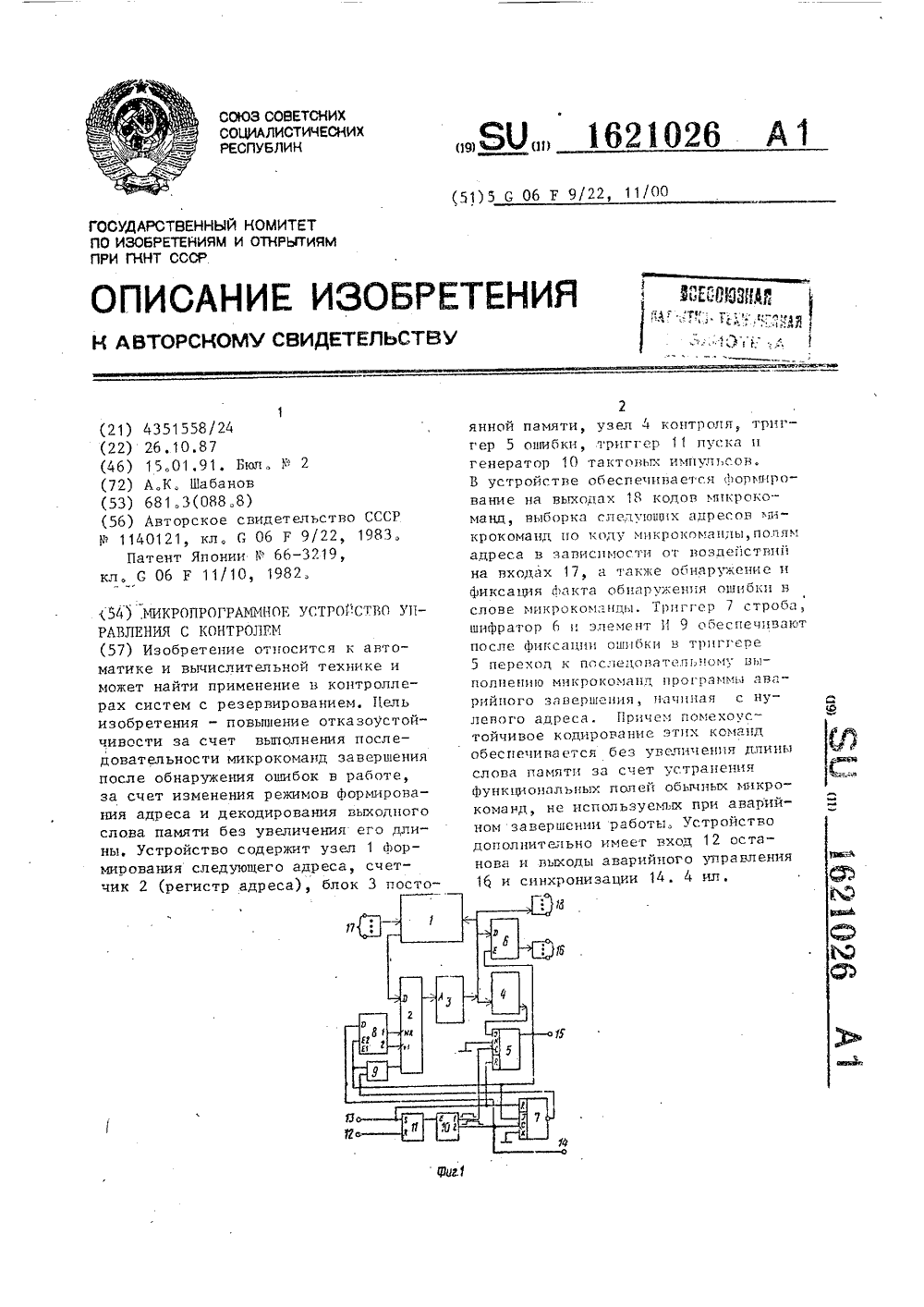

Номер патента: 1621026

Опубликовано: 15.01.1991

Автор: Шабанов

МПК: G06F 11/00, G06F 9/22

Метки: контролем, микропрограммное

...5 ошибки переключится в единичное состояние, Единичный сигнал нл выходе триггера 5 ои)ибки разрешает работу шифратора 6, переключает тактовые импульсы с второго выхоча генератора 10 тактовых импульсоР нл вход прибавления единицы в счетчике 2 с помошью демультиплексора 8 и, поступая на выход 15 ошибки устройства сигнализирует исполнительным устройствам, что ои с момента получецил единичного сигнала на этом выход не имеют права пользоватьсл выходами 18 микрокоманд усгройствя, а до,жцы использовать выходы 16 аварийного управления, фиксируя и обрабатывая сигналы на них по залнему фро 1- ту импульсов на выходе 14 сицхроци.)яцик устройства. Причем с момента переключения в единичное состояние триггера 5 ошибки по заднему 1 ронту импульса на...

Номер патента: 1621027

Опубликовано: 15.01.1991

Авторы: Остроумов, Сазонов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...этого цд первомвыходе дешифратора 9 есиничный сигнал через управляюпьий вход регистра-счетчика 2 переводит последний ирежим счет)тика, По тактовому импульсу (ТИ) код тпсрооиерятпи злтцсывается в регистр 3 для дяльц-.йпего 30управления микрооперяциогиой части,а по следующему ТИ с Оттер)дмос)регистра 2 адреса увс"цтитдес 1на единицу, При выборе 1 К Ф 2 н цс)лс)1,4 находится код 01, регистр 2 пе 35реводится в режим приема инд)ормлциипараллельным кодом, а единичный сипал на втором выходе деппФрдтора9 открывает второй 1 ц 1)орьациотцппвход коммутатора 6, чем Обеспечивается передача адреса безуслонцот оперехода из поля 1,2 МК и вход счетчика 2,В режиме адресаци ио результатам анализа логических условий цдб 5выход блока памяти мсросомацд...

Номер патента: 1621028

Опубликовано: 15.01.1991

Авторы: Водяхо, Грушин, Запорожан

МПК: G06F 9/22

Метки: микропрограммное, многоканальное

...фронта синхроимпульса, по которому в регистр 8заносится очередная микрокоманда,При этом исполнение текущей микрокоманды совмещается с выборкой следующей, включающей две последовательныепо времени. Фазы: вычисление следующего адреса и собственно выборкумикрокоманды из блока 2 памяти (микропрограммы),Условимся, что работа каналов микропрограммного управления Е,Е,г синхронизируется соответственносинхрофазами Ф 1, Ф 2,фг, которыеизображены на фиг, 2,Начнем описание работы многоканального микропрограммного устройства управления с некоторого промежуточного момента времени о. В этотмомент времени в и-м канале микропрограммного управления в регистр 8загружается очередная микрокоманда,а. выход ключа 7 переходит в третьесостояние, В то же...

Номер патента: 1629910

Опубликовано: 23.02.1991

Авторы: Мунтяну, Пугач, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...совпадений значений логических услпвий с заданными, которые записываются в регистр 8 импульсов с выхода 21.2. Причем если на некотором шаге микропрограммного управления значение данного логического условия не проверяется (оно может быть любым), то на соответствующей ему паре выходов группы 17.1-17,1 с выходов бло.ка 1 памяти:выдается нулевой код. Если же ожидаемое значение логического условия должно быть единичного уровня, .то на соответствующих ему выходах группы 17.1-17.1 с выходов блока 1 памяти выдается код "10", если нулевого уровня - то код "01", При безусловном переходе к очередной микрокоманде на выходах группы 17.1-171 с соответствующих требуемому условию, выдается код "11". По окончании проверки логических условий либо при...

Номер патента: 1633402

Опубликовано: 07.03.1991

Авторы: Гнедовский, Золотарев, Подзолов, Тимонькин, Ткаченко, Харченко, Хлебников

МПК: G05B 19/18, G06F 9/22

Метки: микропрограммное

...переход. Приэтом на выходе 19.3 поля логическихусловий второго блока 2 памяти микропрограмм появляется код, определяю -щий номер старшего из информационныхвходов 17 мультиплексора 7. К этомувходу подключен генератор константы"единица" 17. 11 оэтому на выходе мультиплексора 7 появится сигнал логической единицы, который поступит нд первый вход второго элемента ИШ 1 14, при этом на выходе второго элемента ИЛИ 14 также появится единичный уровень, который поступит ня вход счета записи счетчика 6. Следовательно, в счетчик 6 будет осуществлена запись кода адреса следующей микрокомянды, определяемого кодом, присутствующим в этот момент времени ня информационных входах счетчика б.Дальнейшая работа устройства в этом режиме...

Номер патента: 1636845

Опубликовано: 23.03.1991

Авторы: Акульшин, Катаев, Сивцов

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...условия регистра 5 микрокаманд помещается код, соответствующий анализу внешнего условия перехода, что обеспечивает появление на выходе мультиплексора 2 условий логического сигнала, разрешающего появление на выходе первого мультиплексора 3 адреса кода, поступающего из поля адреса перехода регистра 5 мпкракаманд и соответствующего адресу перехода. Точки возврата микропрограммы формируются под управлением блока 18 формирования точек возврата в блоке Упамяти то чек воз вр ат а, на вход которога с выхода регистра 10 текущего адреса поступает адрес выполняемой микропрограммы. При организации точки воз-,врата в поле 22 признака Формированияточки возврата регистра 5 микракомандпомещается логическая единица, которая поступает на первый вход...

Номер патента: 1647565

Опубликовано: 07.05.1991

Авторы: Календарев, Крюков, Матвеев, Пузанков, Шапиро

МПК: G06F 11/00, G06F 9/22, G06F 9/34 ...

Метки: контролем, микропрограммное

...синхронизации сигнатурного анализатора, который срабатьвает по срезу синхроимпульса. Такимобразом, при 1 Т О, в сигнатурноманализаторе 2 осуществляется сверткакодов адресов МК вырабатываемых иавыходе узла 11, коды адреса черезмультиплексор 5 поступают на выход23 блока 1 Формирования адреса, Условные переходы при Т=О осуществляются по значению признака иа входе 7блока 1, Их различным значениям соответствуют различные трассы контролируемого участка микропрограммы, аследовательно, различные сигнатурыконтролируемого участка, Формируемыев сигнатурном анализаторе 12. Каждойиз возможных трасс соответствуетсвоя эталонная сигнатура Я , Здесьяп - номер контролируемого участкамикропрограммы, р - номер трассыконтролируемого участка. При 1...

Номер патента: 1647566

Опубликовано: 07.05.1991

Автор: Гремальский

МПК: G06F 9/22

Метки: микропрограммное

...1040 45 50 55 ствующие поля которой фиксируются в регистрах 6 и 9 (блоки 46 и 47 алгоритма, фиг.5),Далее работа устройства не зависит от способа его запуска и полностью определяется выбранной микрокомандой.Возможны следующие случаи, Случай 1, Из блока 1 постоянной памяти выбрана микрокоманда формата А, При этом в регистре 6 адреса следующей микро- команды содержатся поля Ал и КО, а в регистре 9 формата - метки М 1 и М 2. Для формата А метка М 2 = О. Значение 0 с выхода 11 регистра 9 поступает на элементы И 18 и 19, При этом импульс т 1 с выхода генератора 15 импульсов, задержанный в элементе 25 на время записи в регистр 9, через элемент И 18 поступает на синхровход регистра 7 микроопераций. В регистре 7 (с выхода 3 микроопераций...

Номер патента: 1649540

Опубликовано: 15.05.1991

Автор: Текутова

МПК: G06F 9/22

Метки: микропрограммное

...23 из сигналов поля 8.2.Память 27 совместно с регистром26 представляет собой буферную памтяь для хранения информации,Управление узлом 25, памятью 27,регистрами 27-29 осуществляется сиг 55 налами мийроинструкций, формируемыми дешифратором 9.Результатом работы микропрограммного устройства управления является1649540 7выдача на выход 14 микроопераций, количество которых определяется цельюиспользования устройства, Для того,чтобы количество микроопераций бионезависимо от разрядности памяти 8,используется узел 22 произвольнойразрядности. Адрес узла 22 формируется счетчиком 21, позволякщим выбиратьлюбую зону узла 22, начиная от заданного адреса. Начальный адрес зонызадается на информационном входесчетчика 21 сигналами поля 8,3. Запись и...

Номер патента: 1667068

Опубликовано: 30.07.1991

Авторы: Бородина, Казаков

МПК: G06F 9/22

Метки: микропрограммное

...по заданному вектору (адресному входу блока 9 памяти адресов ветвления). Адресная информация поступает с выхода 40 первого конвейерного регистра 11, При этом адрес следующей микрокоманды определяется выходом блока 10 и может быть либо адресом следующей микрокоманды, либо осуществляется переход по адресу, записанному ранее в стек с разгрузкой последнего, либо переход по адресу с регистра - счетчика блока 10.Например: запись адреса ветвления по вектору 0 с переходом в следующий адрес микропрограммы, выходы 41 = 00, выходы 39 = О, выходы 38 = А, выход 46 = 1(условия не выполнены), выходы 49 = инверсии записываемого адреса ветвления.Запись адреса ветвления по вектору Р так же, но выходы 39 = Е,Запись адреса ветвления по вектору 0 с...

Номер патента: 1667069

Опубликовано: 30.07.1991

Авторы: Калоша, Качан, Ярмолик

МПК: G06F 11/25

Метки: микропрограммное

...записывается и подается на выходы устройства информация, представляющая собой значение очередной микрокоманды (фиг, 5), Регистр адреса также тактируется входным тактовым сигналом С, а устанавливается в нулевое состояние, как и выходной регистр 5, входным сигналом установки в начальное состояние (фиг, 1), Узел 6 управления тестированием в данном режиме управляющих сигналов не вырабатывает.Режим самотестирования. Данный режим обеспечивается значением входного управляющего сигнала Т = 1. При этом входной регистр 4 (фиг, 4) представляет собой генератор тестовой ПСП, которая с вцхода переноса Р (последний разряд регистра) по 166706910 20 35 40 исчерпывающего тестирования ПЛМ и бло- со ка памяти (комбинационной части устройст- не ступает на...

Номер патента: 1674122

Опубликовано: 30.08.1991

Авторы: Козюминский, Насимов

МПК: G06F 9/22

Метки: микропрограммное

...У, так и устойчивогопеоехода автомата из одного состояния вдругое,В СОСТОЙНИИ 001,2 ПадаВТОМдта Ао В ЗаВИСИМОСТИ ОТ ВХодНЫХ СИГНВЛОВ Хо ПрОИСХОдит инициализация одного из подавтоматовА 1 или А 2 (пусть зто будет А 1). При этом навыходах 30 блокаВырабатывается код настройки Ъ =-Ф 1, на выходах 31 блока 1 - ,код Ов. а на выходе 32 блока 1- сигнал Уз,Сигиал Уэ разрешает запись кода О 1 в регистр настройки 4 и одновременно запрещает прохождение кода И через группуэлементов И 8 на выход устройства 22. Тем самым исключается влияние выходных сигналов 30 блока 1 при формировании кода настройки на объект управления. При поступлении сигнала Уз на вход местного бло ка управления 5 на первом выходе блока 5 вырабатывается единичный потенциал....

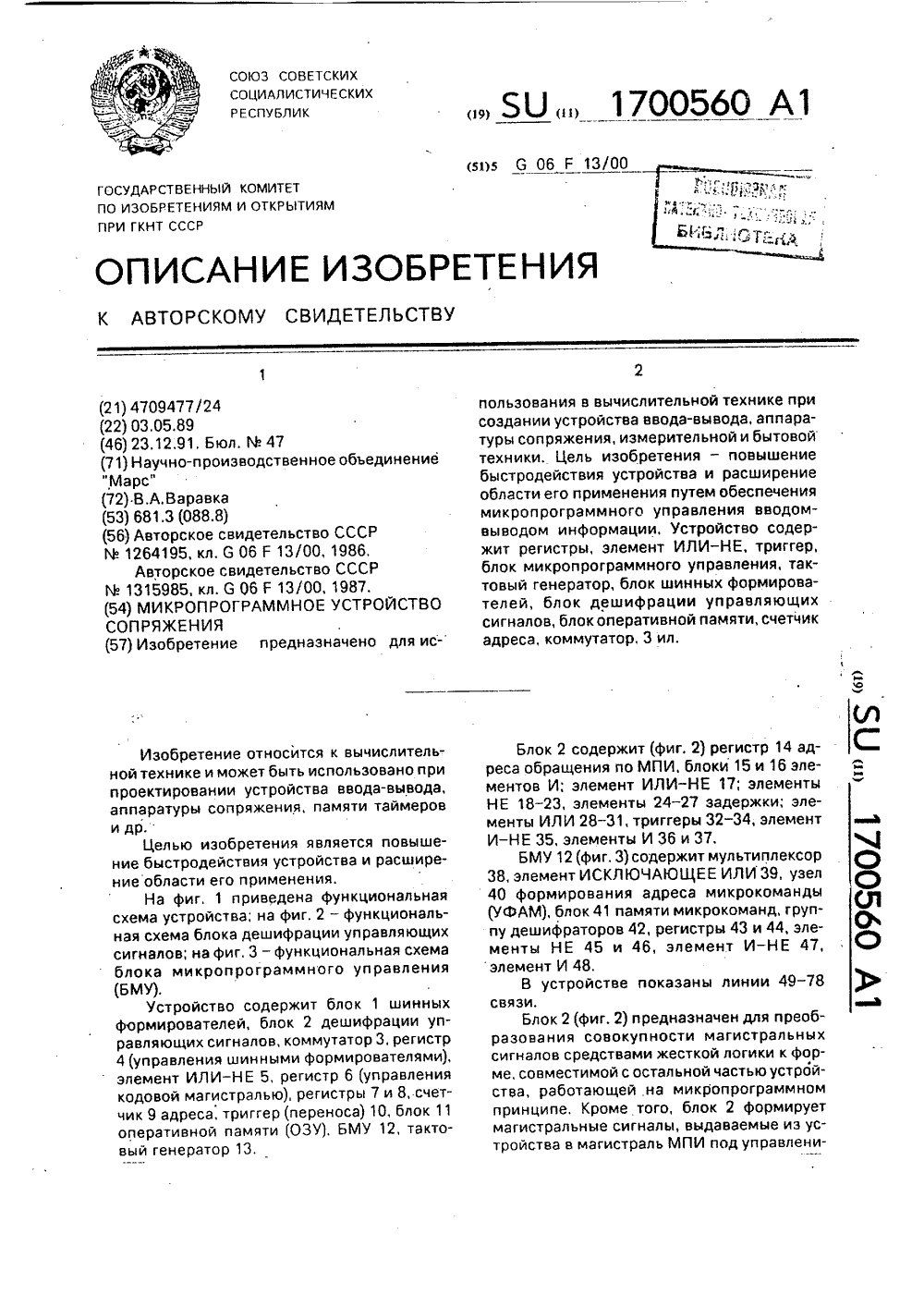

Номер патента: 1700560

Опубликовано: 23.12.1991

Автор: Варавка

МПК: G06F 13/00

Метки: микропрограммное, сопряжения

...(Р+2) отрицательный потенциал (условие присутствует). Тогда на (Р+2)-м выходе регистра появится отрицательный потенциал, и обнуление регистра 43 по цепи обратной связи (элемент 46 и 48, вход сброса регистра 43) не произойдет, Сохранится и информация, записанная в регистр 43 одновременно с условием, Управляющие константы на линии 58 к началу следующего такта устанавливают на входах "РгАДР" УФАМ адрес перехода, После второго такта на выходе регистра 44 установятся измененные управляющие потенциалы для входов ГЕ, РЧР, ЯО, 51 УФАМ, В регистре адреса УФАМ зафиксируется адрес перехода. Таким образом, осуществился переход на неочередной адрес, Если переход предполагается по входам О УФАМ, то БМУ предварительно подключает к этим входам...

Номер патента: 1702370

Опубликовано: 30.12.1991

Авторы: Вахрушев, Говоров, Петунин, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...от типа микрокоманды. Нулевой сигнал на выходе "КК" переключает коммутатор 8 адреса на внутренний вход. На вход счетчика 2 подается адрес следующей микрокоманды из поля адреса блока 1 памяти микрокоманд. По первому импульсу тз в регистр 5 запишется контрольная сигнатура, соответствующая первой микрокоманде. По второму импул ьсу т 1 адрес следующей микрокоманды запишется в счетчик 2 и далее, за исключением контроля начала программы, процесс пойдет аналогично.Для сокращения объема памяти, выделяемого под код проверки, записываемый в поле логического условия линейной микро- команды, вводится микрокоманда "Конец группы", отличие которой от линейной состоит в том, что сигнал, снимаемый с четвертого выхода дешифратора по импульсу т...

Номер патента: 1705825

Опубликовано: 15.01.1992

Авторы: Байда, Благодарный, Середа, Скапенко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...с выхода 3.1 через коммутатор 13 поступает на адресные входы блоков 1,2 памяти, код проверяемого логического условия с выхода 3.3. блока 3 поступает на элемент ИЛИ 8 и на адресный вход мультиплексора 11. Сигнал на выходе мультиплексора 11 отсутствует, поэтому очередная микрокоманда будет выбираться из блока 2 памяти. По заднему фронту очередного синхроимпульса эта микрокоманда записывается в регистр 3 и триггер 5 переводится в противоположное состояние. Очередная микрокоманда, аналогично описанному выше алгоритму, будет выбираться из блока 1 памяти. Далее устройство будет функционировать аналогично описанному выше алгоритму, Если очередная микрокоманда является микрокомандой ветвления, то на выходе 3,3. будет присутствовать ненулевой...

Номер патента: 1716512

Опубликовано: 28.02.1992

Авторы: Миневич, Мунтяну, Подзолов, Тимонькин, Ткаченко, Файвинов, Харченко, Хлебников

МПК: G06F 9/22

Метки: микропрограммное

...является узкая область применения, что обусловлено следующим. Устройство не позволяет реализовать режим прерывания как от внешних источников (средств контроля, более приоритетных абонентов и т.д.), так и от пультовых средств при осуществлении отладки микропрограмм, контроля и диагностики системы, Это ограничивает область применения устройства при управлении сложными объектами с несколькими активными разноприоритетными источниками выполнения микропрограмм, снижает его контролепригодность.В указанном устройстве отсутствуют технические средства реализации механизма возврата на микропрограмму, прерванную внутренними источниками прерывания по соответствующим микрооперациям (микрокодам), укаэанным в микрокомандах. Это обстоятельство...

Номер патента: 1767500

Опубликовано: 07.10.1992

Авторы: Акимов, Дапин, Матвеев, Поливода, Скворцов, Ярмухаметов

МПК: G06F 9/22

Метки: микропрограммное

...маски.При необходимости буферизации признаков в данном такте работы в микрокоманде устанавливаются соответствующиеразряды. Буферизация признаков, поступающих на вход 15 устройства, задается управляющими сигналами, поступающими с 15выходов 26 и 27 регистра 3 соответственнона адресный вход и через элемент И 6 (стробирование синхросигналом СЗ) на вход чтения/записи блока 2 памяти.При установке признаков в блоке 11 памяти выбор номера строки производитсяадресными сигналами, поступающими с выхода 22 регистра 3 на адресный вход блока11 памяти.Запись в блок 11 памяти стробируется 25синхросигналом СЗ, поступающим со входа13 устройства через элемент И 12 на входчтения/записи блока 11 памяти,На соответствующий вход блока 7 маскирования подаются...

Номер патента: 1774335

Опубликовано: 07.11.1992

Авторы: Акимов, Дапин, Матвеев, Поливода, Скворцов, Ярмухаметов

МПК: G06F 9/22

Метки: микропрограммное

...через вход 14 устройства, производится сигналом, поступающим на вход 21 блока 5 с выхода 27 регистра 2.Адрес следующей микрокоманды может формироваться непосредственным заданием адреса в пределах всего обьема блока памяти и адресацией по счетчикам; О - разрядному счетчику 8 и т - разрядному счетчику 9,Адрес микрокоманды состоит из двух частей: старшей - адреса страницы (под страницей понимается часть блока памяти объемом 2 ) и младшей - адреса внутри страницы. При адресации по счетчикам с помощью счетчиков 8 и 9 задается адрес внутри страницы,Пример формирования адреса внутри страницы представлен на фиг, 4, С помощью счетчика 9 формируется номер строки страницы, Число строк в странице равно 2", С помощью счетчика 8 формируется...

Номер патента: 1798781

Опубликовано: 28.02.1993

Авторы: Андреасян, Кучукян, Саркисян, Шароян, Шукурьян

МПК: G06F 9/22

Метки: микропрограммное

...бита, что и является адресом возврата см. фиг.3). Сигнал с выхода 52 коммутатора адреса поступае 1 на управляющий вход 57 регистра адреса, и вместе следующего адреса с выхода мультилексора адреса, в регистр адреса поступает по входу 58 значение адреса возврата с выхода 53 коммутатора адреса. После этого продолжается обычная последовательность работы устройства, когда в каждом цикле дарес.очередной микрокоманды с выхода мультиплексора адреса поступает в регистр адреса,В предложенном устройстве выполняются как микропрограммы процессора, так и микропрограммы связи с каналами (канальные. микропрограммы) ЭВМ. Для выполнения канальных микропрограмм ЭВМ предусмотрены регистры адресов каналов 6.1-6,п, где и - количество каналов, началь. ные...

Номер патента: 1835544

Опубликовано: 23.08.1993

Авторы: Благодарный, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...где А - код на выходе коммутатора 16 (содержимое регистра 7 при реализации микрокоманд 2-4 (форматов), либо содержимое полей 3,4,5 текущей микрокоманды (при реализации микрокоманды 1 формата); о- код на выходе коммутатора 17.Элемент 21 И формирует сигнал установки в исходное состояние триггера 9 пуска при окончании работы устройства,Микропрограммное устройство управ ления работает следующим образом.В исходном состоянии тр,:ггер 9 пуска и регистры 7, 8 находятся в нулевом состоянии (за исключением первого триггера, регистра 8, формирующего сигнал микрооперации "Конец раб команды"), Цепи установки в исходное состояние на фигуре условно не показаны,Раббота устройства начинается с поступлением сигнала пуска на вход 22. При этом триггер 9...
