Патенты с меткой «микропрограммное»

Номер патента: 1242947

Опубликовано: 07.07.1986

Авторы: Семенов, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/36

Метки: восстановлением, контролем, микропрограммное

...разряд 25 метки "Конец микропрограммы" равен единице, что возможно лишь в процессе реализации любой микрокоманды в микропрограмме, кроме 30 конечной микрокоманды, адрес в регистр 2 заносится с входа 21Через второй коммутатор 3 этот адрес в прямом или обратном коде (в зависимости от состояния триггера 36) поступает на вход блока 4 памяти, в результате чего на выходе 14 блока 4 памяти появляется код считываемой микрокоманды, разбитой на 9 сегментов. 40Блок 5 контроля проверяет сегменты на отсутствие искажений. При отсутствии искажений в сегменте на соответствующем выходе блока 5 сигнал остается равным нулю, а при наличии 45 искажений этот сигнал принимает единичное значение. Дальнейший процесс функционирования устройства зависит от...

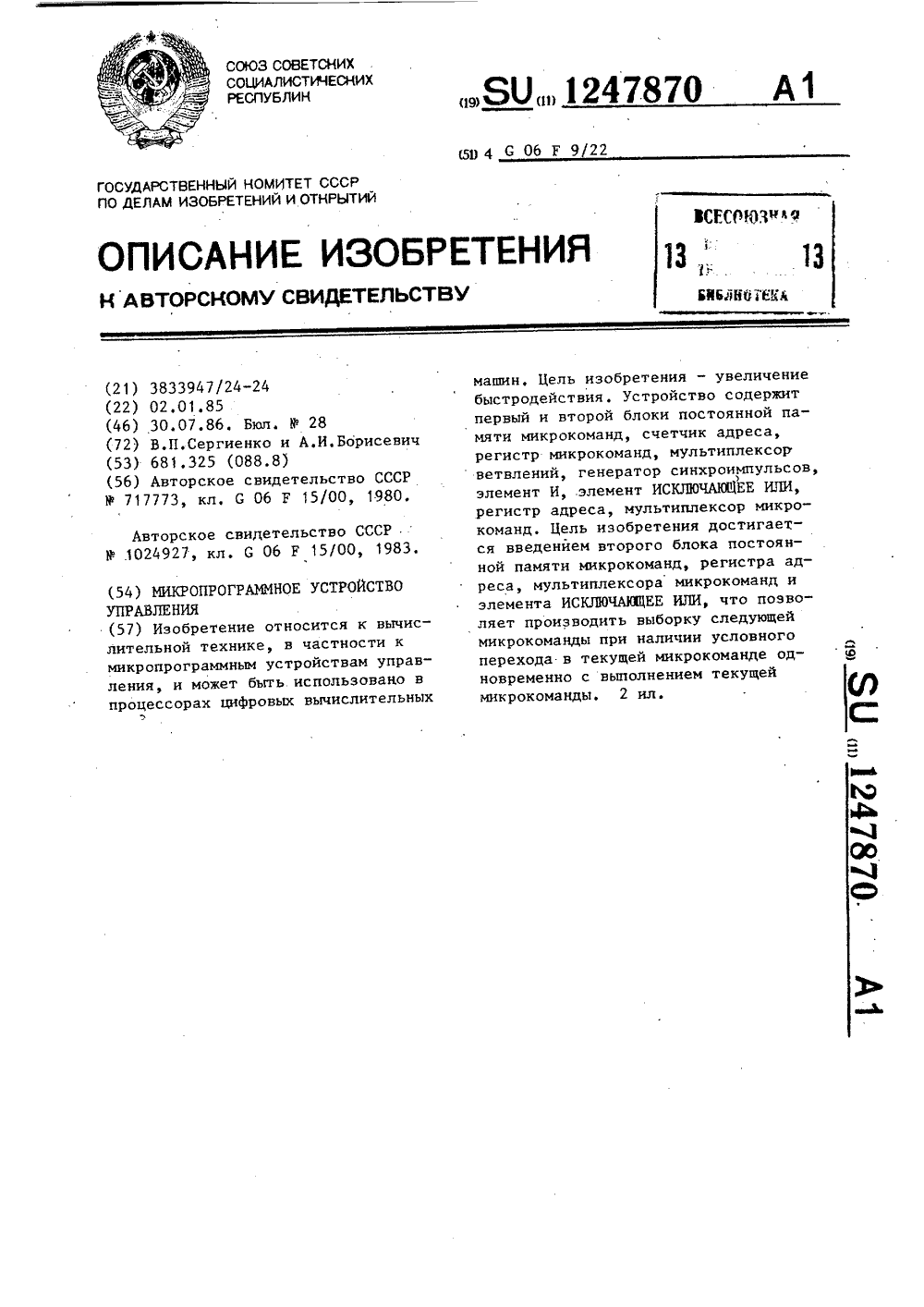

Номер патента: 1247870

Опубликовано: 30.07.1986

Авторы: Борисевич, Сергиенко

МПК: G06F 9/22

Метки: микропрограммное

...4 на первый вход элемента И 7, имеет низкий уровень и запрещает прохождение через элементы И 7 синхроимпульса с выхода 14 генератора 6 на счетный вход счетчика адреса ф 3, Из блоков 1 и 2 выбираются микрокоманды с адресами, старшие разряды адреса которыхравны старшим разрядам кода поля адреса текущей микрокоманды. После окончания обработки текущей микро- команды на вход 11 мультиплексора ветвлений поступают условия ветвления, на выходе мультиплексора 5 устанавливается высокий уровень, если условие, указанное в поле ветвле 1247870ний микрокоманды выполнено. Если условие выполнено, на входах элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 8 устанавливаются сигналы разного (высокого и низкого) уровня и на его выходе формируется сигнал высокого уровня. По...

Номер патента: 1247871

Опубликовано: 30.07.1986

Авторы: Гамазин, Остриков

МПК: G06F 11/36

Метки: микропрограммное, самоконтролем

...мультиплексора 3 и потенциал высокого уровня нулевого выходатриггера 9 разрешают прохождениесинхроимпульса с выхода элементаИ 11 через элемент И 15 на вход записи счетчика адреса 4, осуществляязапись кода адреса перехода в счетчик адреса 4, сформированного на выходах сумматора 2 блока формированияадреса 1, определяемое суммой кодов:одержимого счетчика адреса 4 и кодаполя адреса регистров микрокоманд 6По сформированному адресу, хранящемуся в счетчике адреса 4, осуществляется считывание микрокоманды иэблока памяти микрокоманд 5. Следующий синхроимпульс с выхода элементаИ 11 осуществляет запись микрокоманды блока памяти микрокоманд 5 врегистр микрокоманд 6 и изменениесодержимого счетчика адреса 4 в зависимости от кода поля адреса регистра...

Номер патента: 1252775

Опубликовано: 23.08.1986

Авторы: Колесников, Никольский, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: вычислительной, микропрограммное, модуля, параллельной, распределенной, системы

...Г на управляющем входе блока 2 формирует исполнительный адрес микрокоманды, который 40 с выхода блока 2 поступает на вход блока 1 памяти. Микрокоманда иэ блока 1 памяти записывается в регистр 6 микрокоманд с приходом на вход регистра 6 синхроимпульса , В результате записи в регистр 6 микрокоманды с поля 61 поступает на вход блока 2 адрес А, следующей микрокоманды и КЛУ - код логических условий, Сформированный исполнительный адрес очередной микрокоманды с приходом на вход блока 2 синхроимпульса с, с его выхода поступает на вход блока 1 памяти, С поля 6.2 регистра 6 сигналы микроопераций поступают на вход блока элементов И 21, на другой вход которого поступает единичный сигнал, разрешающий прохождение сигналов микроопераций через блок...

Номер патента: 1254481

Опубликовано: 30.08.1986

Авторы: Полонский, Пушкарев

МПК: G06F 11/36

Метки: контролем, микропрограммное

...этой микрокоманды задан ненулевой номер проверяемого условия,В результате сигнал 39 принимает нулевое значение, а на информационномвыходе формирователя 3 адреса устанавливается адрес иикрокоманды А 4 взависимости от значения сигнала проверяемого условия.При выполнении очередной микрокоманды условного перехода ( в данном случае микрокоманды МЗ) проводится проверка правильности прохождения микропрограммы от предыдущей микрокоманды условного перехода до выполняе 481 4мой в настоящий момент ( в данном случае от начала микропрограммы до микрокоманды МЗ).Если реальный и контрольный адреса на первом и втором информационных входах блока 6 сравнения совпадают, свидетельствуя о том, что проследованный микропрограммой путь верен то сигнал...

Номер патента: 1256024

Опубликовано: 07.09.1986

Авторы: Малахов, Сычев, Тимонькин, Ткаченко, Фоменко, Харченко

МПК: G06F 11/36

Метки: диагностирования, микропрограммное, тестового

...очеред-. ного импульса (одиннадцатого) с выхода 25.3 значение первого проверяемого логического условия заносится в регистр 12. На последующих выходах распределителя 6 и дешифратора 13 (лри единичном нулевом) значении Х, устанавливается (сохраняется) единичный сигнал. По очередному тактовому импульсу (двенадцатому) в регистр 12 заносится код второгопрове 1 0 ряемого логического условия Х (Х,)г Сигналы с выходов дешифратора 13 таким образом указывают по какой ветви осуществляется переход, Адрес перехода, соответствующий проверяемому логическому условию формируется как:(А А ЯпеР стмос 3 и р мигде Ят - немодифицируемые разрядыадреса подключенные к входу немодифицируемых разрядов третьего информационного входа коммутаторов 8 адреса;здор...

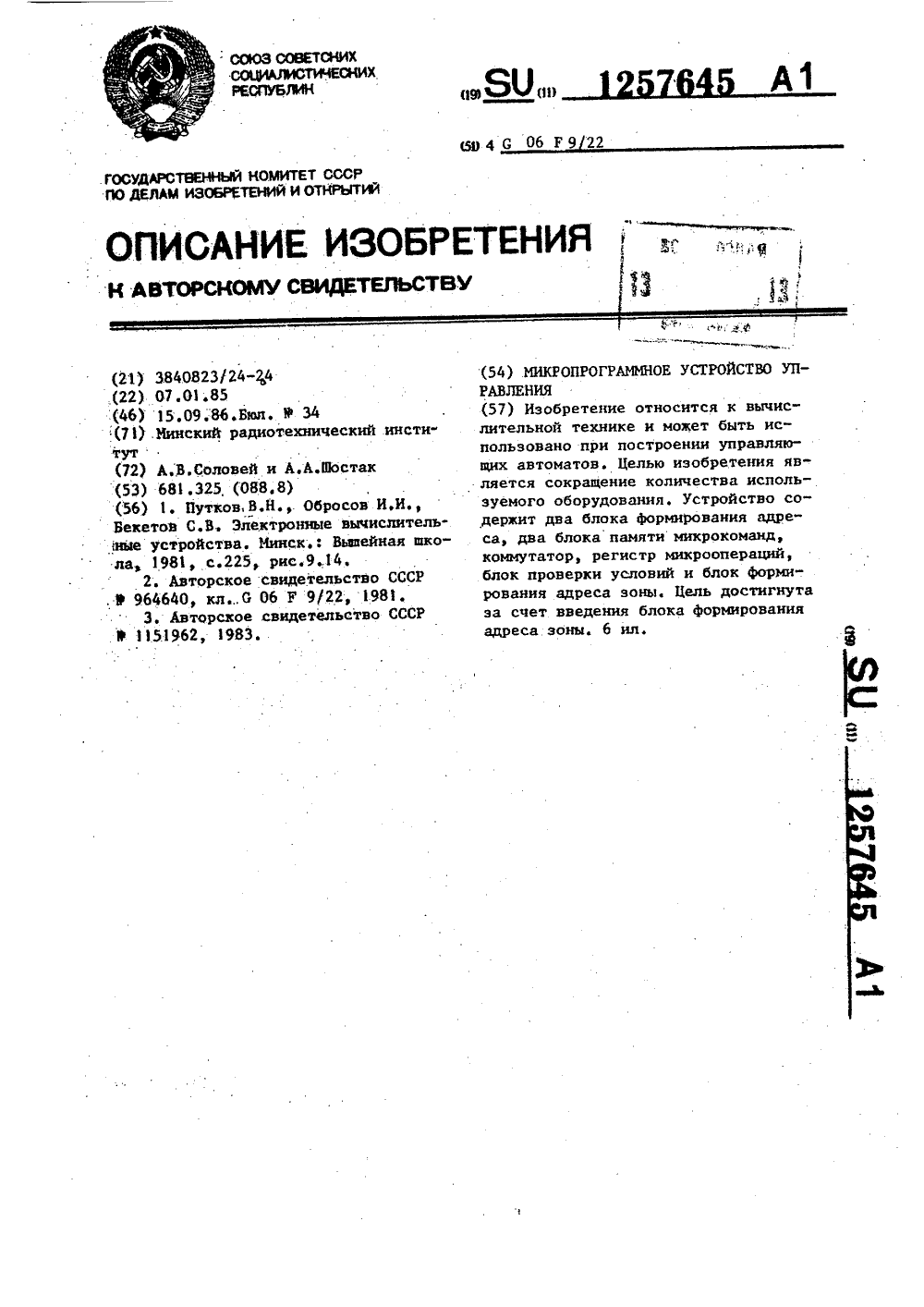

Номер патента: 1257645

Опубликовано: 15.09.1986

Авторы: Соловей, Шостак

МПК: G06F 9/22

Метки: микропрограммное

...из первого 3 блока памяти. Таккак в регистре 31 блока 10 проверкиусловий остается нулевой код, тозначения сигналов на выходах 23, 24этого блока не изменятся, Поэтомуво втором такте работы устройствапо синхросигналу в регистр 9 запишется код микроопераций У , в регистры первого 1 и второго 2 блоков формирования адреса записываются значения адресов А г и В соответственно,и так как знак изменения адреса зоны в считываемой микрокоманде равентакже О, то в регистр 31 блока 10проверки условий записывается единичный код логического условия считываемой микрокоманды (на фиг.6 обозначен как "1"), а в регистре 39 блока 11 формирования адреса зоны значение адреса зоны не изменится. Вовремя выполнения микроопераций Упроисходит чтение информации по...

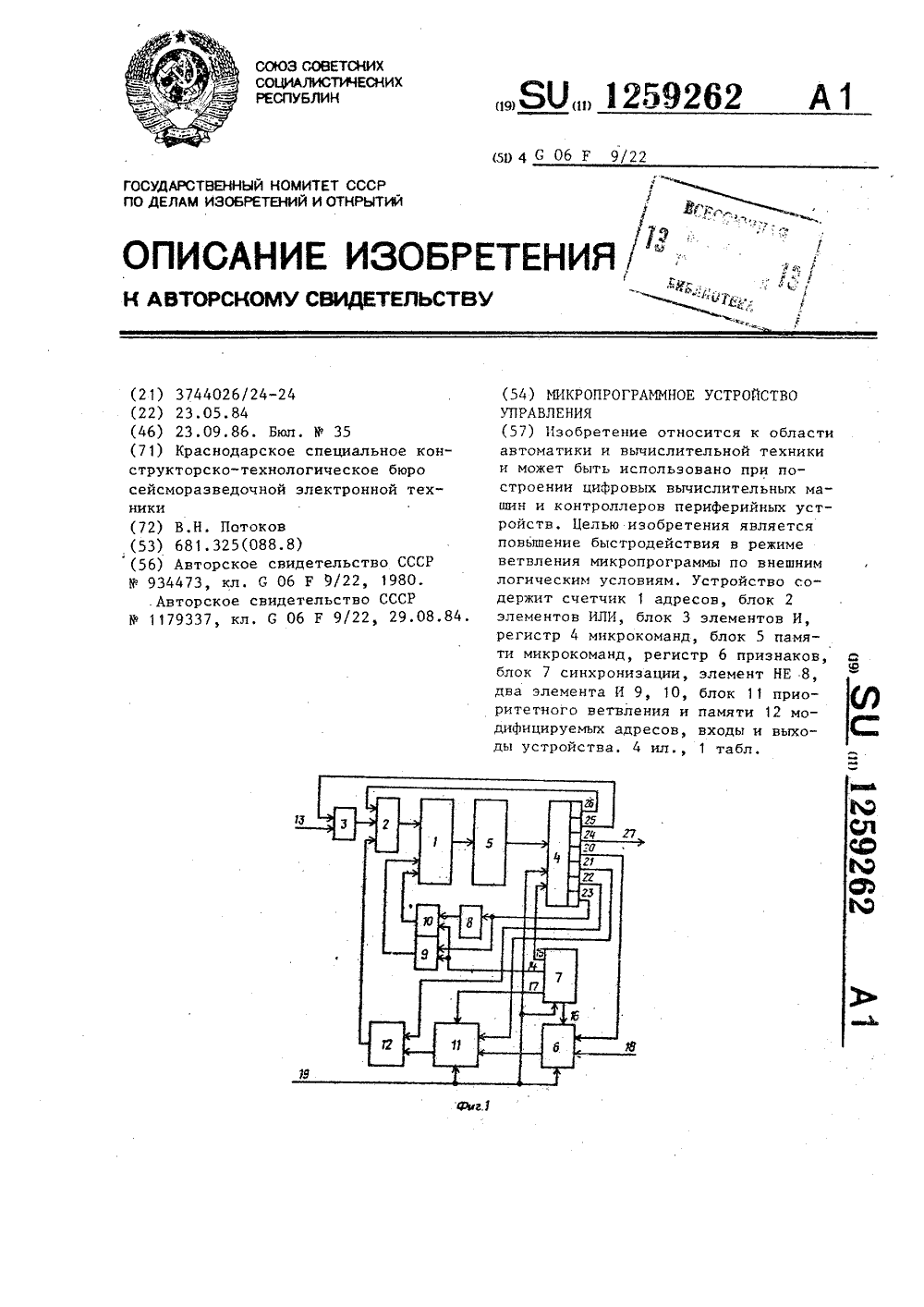

Номер патента: 1259262

Опубликовано: 23.09.1986

Автор: Потоков

МПК: G06F 9/22

Метки: микропрограммное

...в блоке 2 элементов ИЛИсостоящем из и трехвходовых элементов ИЛИ, где и - разрядность адресного кода на выходах счетчика 1 адресов. Активным уровнем навходах блока 2 элементов ИЛИ является высокий уровень сигнала. При этом 35осуществляются три основных режимаФормирования параллельного кода наинформационном входе счетчика. 1 адресов,Режим занесения начального адреса 40микропрограммы. После подачи на вход19 устройства импульса запуска(фиг. 3 и 4, У 1, У 2, УЗ, У 4) на выходах регистра 4 микрокоманд появляет- .ся исходная микрокоманда, которая 45определяет на выходе 26 низкий (нулевой) уровень, а на выходе 22 - нулевой код, определяющий независимо откода на выходах блока 11 приоритетного ветвления нулевой код на выходах 5 Опамяти 12, В то...

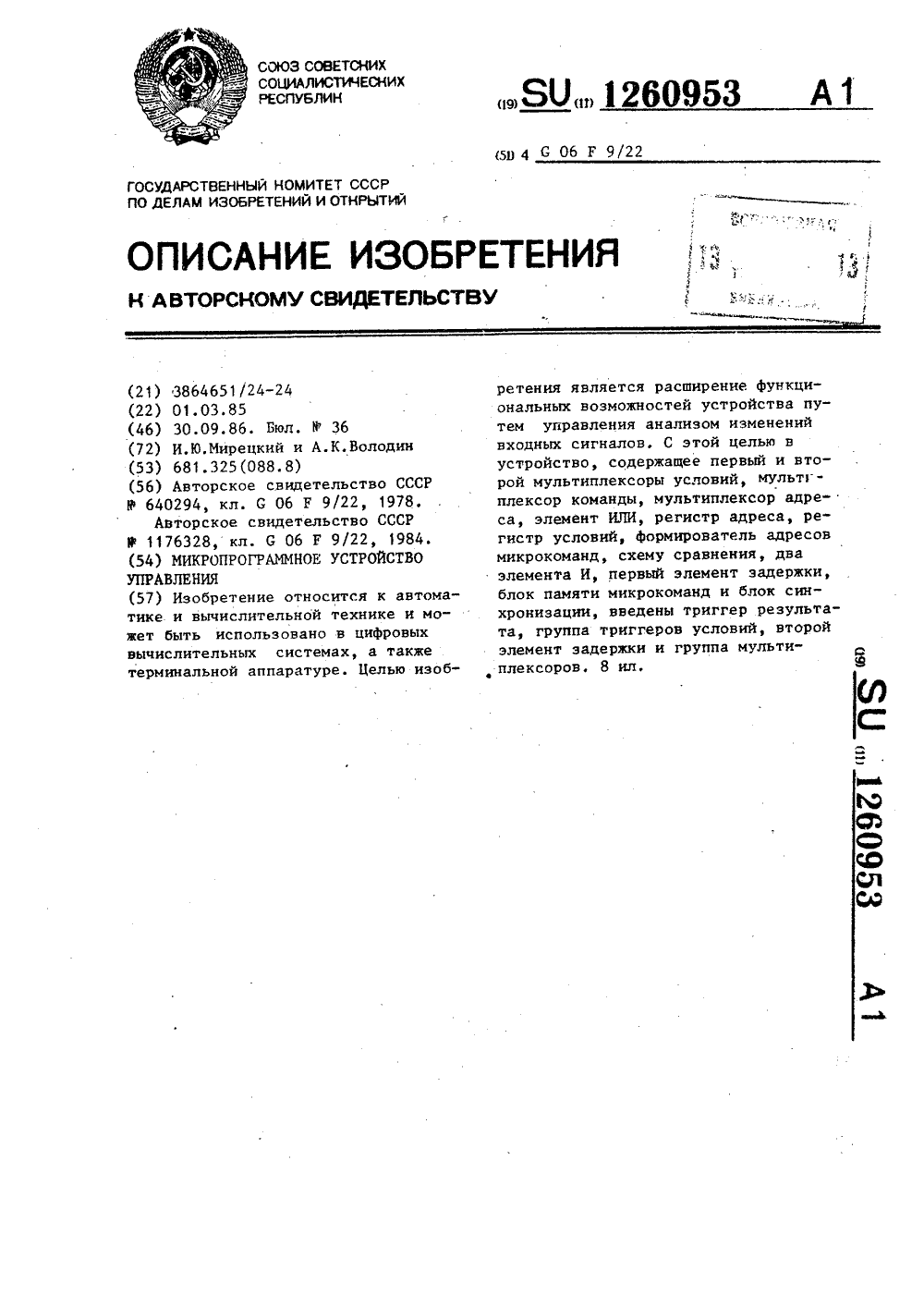

Номер патента: 1260953

Опубликовано: 30.09.1986

Авторы: Володин, Мирецкий

МПК: G06F 9/22

Метки: микропрограммное

...и изменением входных 20сигналов во временном интервале отмомента появления фронта тактовогосигнала 107, по которому на адресныхвходах блока 17 появляется адресочередной микрокоманды, до моментаокончания выборки микрокоманды, определяемого задержкой от входов к выходам блока 17.Для предотвращения этого переходанулевым уровнем с выхода элемента 20 ЗОпроизводится установка в "1" тригге. -ра 21, нулевой уровень с инверсноговыхода которого блокирует прохождениеединичного импульса с выхода схемы14 на вход управления режимом блока з 518. Триггер является динамическим0-триггером относительно входа синхронизации.Импульс отрицательной полярностис выхода элемента 20, задержанный 40элементом 19 на время срабатыванияблока 17 своим спадом...

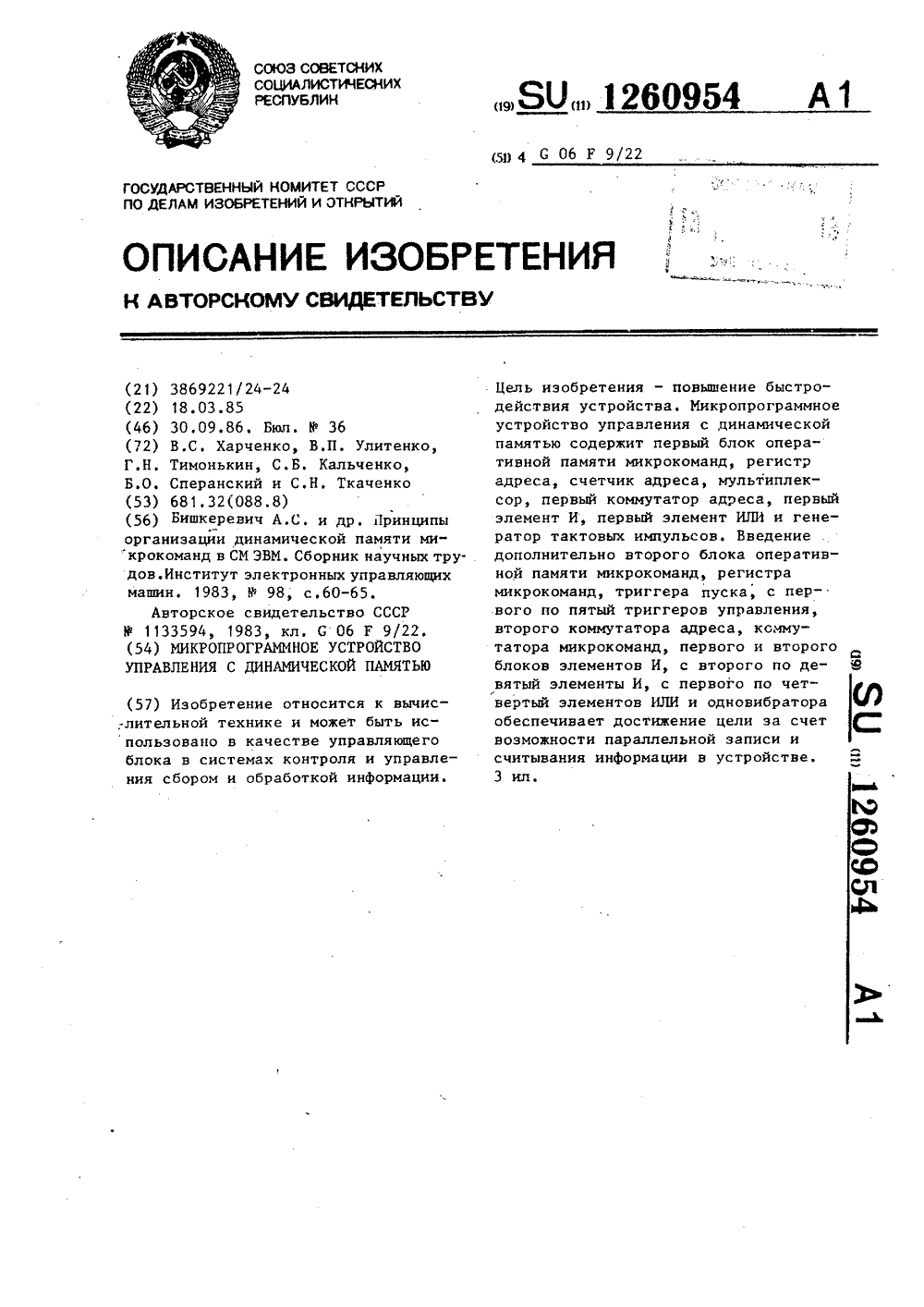

Номер патента: 1260954

Опубликовано: 30.09.1986

Авторы: Калъченко, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 9/22

Метки: динамической, микропрограммное, памятью

...перейдет в режим записи-считывания микрокоманд.Режим записи-считывания микрокоманд.Наличие единичного сигнала на единичном выходе триггера 9 обуславливает открывание элемента 23 И по сигналу с выхода одновибратора 32, сигналом с выхода которого триггер 10 переводится в единичное состояние. В результате на единичном выходе 39 триггера 10 появляется единичный потенциал, который является разрешающим для прохождения синхроимпульсовс выхода 13.2 генератора 13 через элемент 26 И на синхровход регистра 4, Кроме того, единичный сигнал с выхода 39 совместно с единичным сигналом с первого выхода 44 триггера 11 обусловливает открывание коммутатора 14 по входам регистра 3 адреса, Переключения, обусловливающие начало записи информации 6 в...

Номер патента: 1262516

Опубликовано: 07.10.1986

Авторы: Костинский, Мойса, Подгорнов, Шугаев

МПК: G06F 15/00, G06F 9/22

Метки: микропрограммное

...состояние триггер 9 блокировки, который, в свою очередь, блокирует прием новой информации из памяти 3 в выходной регистр 25 и блокирует изменения сос - тояния триггера б выбора слова. Состоянйе этого триггера обеспечивает повторную выборку данной микрокоманды из выходного регистра 25, исключая обращение к памяти 3, Одновре12625 менной сигнал с выхода элемента2 И-ИЛИ 10 поступает на выход 17 дляуменьшения длительности цикла процессора на время, неоГходимое для обра"щения к памяти. Количество повторений данной микрокоманды определяетсясостоянием счетчиков 12 и 13. Приобнулении счетчиков через, выход 17выдается сигнал увеличения циклапроцессора и сбрасывается триггер9 блокировки, который разрешаетприем очередной микрокоманды из О 20...

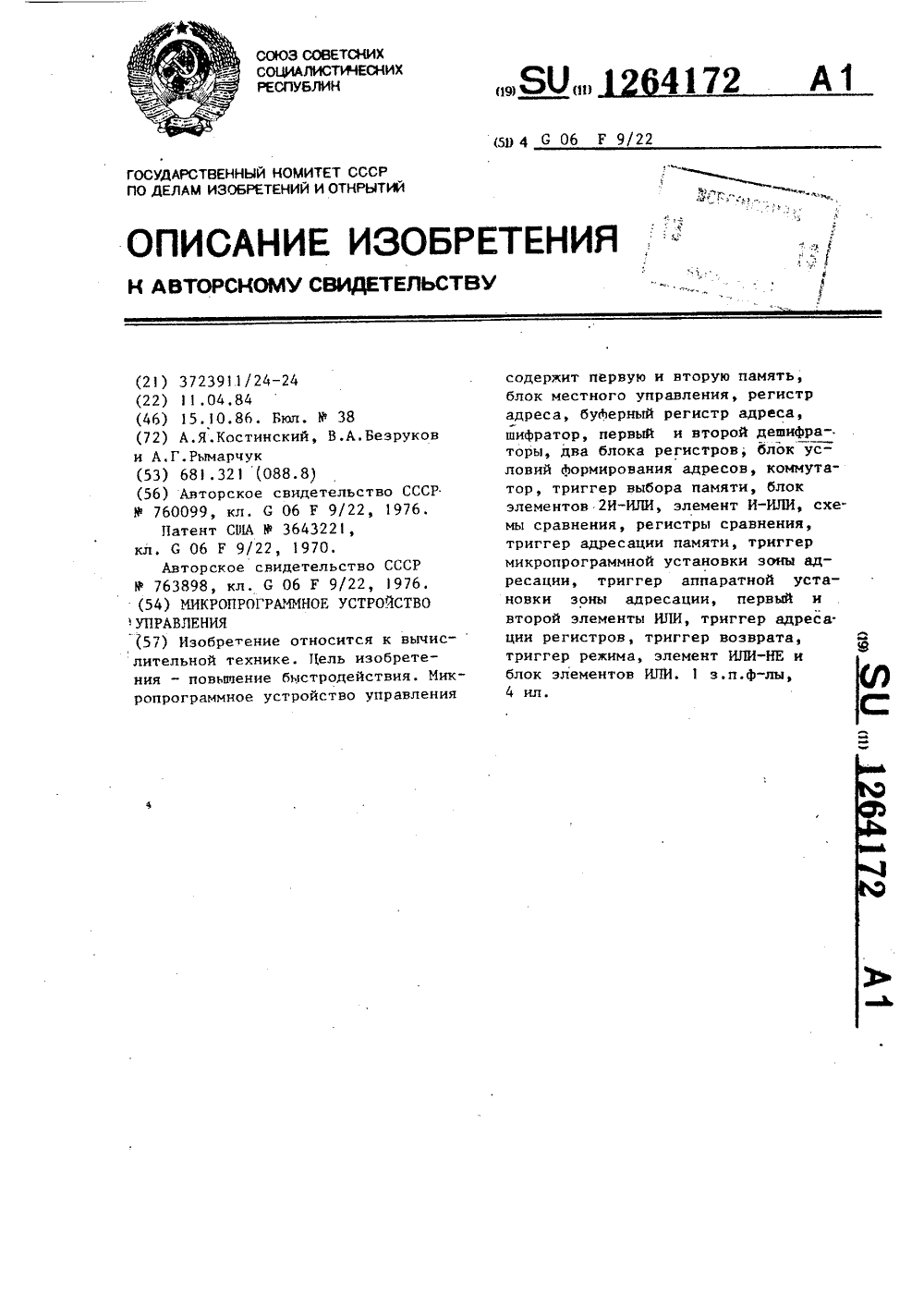

Номер патента: 1264172

Опубликовано: 15.10.1986

Авторы: Безруков, Костинский, Рымарчук

МПК: G06F 9/22

Метки: микропрограммное

...являются: выборка микрокоманды,изменяющей режимадресации, который был задан; возникновение микропрограммного прерывания (ловушки); завершение ловушки;Йа фиг.4 приведен алгоритм изменения условия адресации в устройстве. В исходном состоянии микрокоманды выбираются из второй памяти 2,а в качестве рабочих используютсярегистры блока 7 регистров (этомусостоянию устройства соответствуетсостояние триггеров Т 19 и Т 14 = ОО),Состояние не изменяется до тех пор,пока не возникает микрокоманда, изменяющая режим адресации, либо пока не возникает ловушка. В случаемикропрограммного изменения режимаадресации в триггерах 19 и 14 запоминается новое состояние устройства. В случае ловушки текущий адресмикрокоманды, а также состояниетриггеров Т 19 и Т 4...

Номер патента: 1265769

Опубликовано: 23.10.1986

Авторы: Алексенко, Балашов, Бжезинский, Виноградов, Колесников, Куприянов

МПК: G06F 9/22

Метки: микропрограммное

...счетчика 20 считанного из памяти состояния. Полученная разностьподается на вход узла 24 постояннойпамяти, который относит каждый интервал к номеру группы, характеризующей частоту появления этого условия. Сформированный таким образом код группы подается из узла 24постоянной памяти в коммутатор 25 40 и схему 26 сравнения. На второйвход последней подан считанный изблока 1 оперативной памяти код номера группы. Схема 26 сравнениянастраивает коммутатор 25 таким 45 образом, что на его выход пропускается код номера группы, соответствующий более частому появлениювходного условия. По заднему фронтутактового сигнала и при наличиив блоке 5 синхронизации сигнала споля микрокоманды на втором входеэлемента И на его выходе появитсястроб записи регистра...

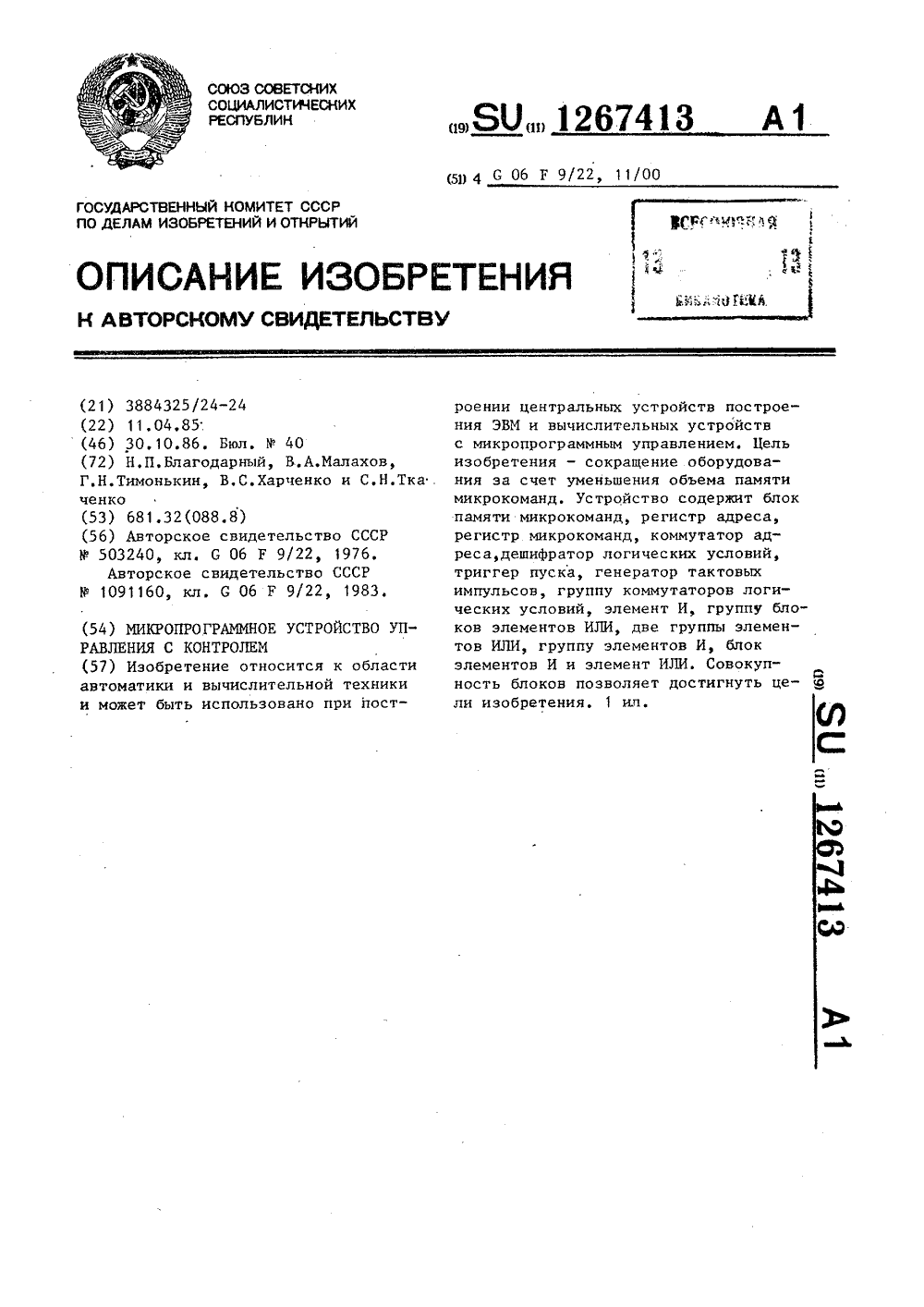

Номер патента: 1267413

Опубликовано: 30.10.1986

Авторы: Благодарный, Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...-(п.)-го 10блоков элементов ИЛИ на управляющие з 12674Второй режим, Работу устройства во втором режиме рассмотрим в следующих случаях 1при проверке одного логического условия, 5при проверке 1 логических условий (.с п с к, где и - максимальноечисло одновременно проверяемых логических условий, к - число модифицируемых разрядов адреса очередной микО рокоманды);при проверке логических условий в случае и = 1 с;при проверке логических условий в случае п ) 15Если при выполнении текущей микро- команды необходимо проверить значение одного логического условия и произвести ветвление микропрограммы, то на выходе 1 блока 1 памяти бу дет код этого логического условия. Значения логических условий с входа 20 поступают на соответствующие входы...

Номер патента: 1267414

Опубликовано: 30.10.1986

Авторы: Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...расстояние между ними равно двум, трем и т,д. Обеспечить этопри программировании БП 1 не составляет труда т.е, в реальных задачах управления число начальньгх микрокоманд составляет десять и менее процентов от общего числа микрокоманд. В общем случае в поле ЗО логических условий каждой начальной микрокоманды заносится фиксированный код, который соответствует номеру неиспользуемого логического условия, После считывания каждой первой микро- з 5 команды проверяется содержимое поля . кода логических условий на элементе И-НЕ 12, Если оно отлично от значения фиксированного кода (на выходе элемента И-НЕ 12 единица), то это оз О начает, что код, поступивший на вход 18 устройства, не является кодом операции вследствие его искажения в...

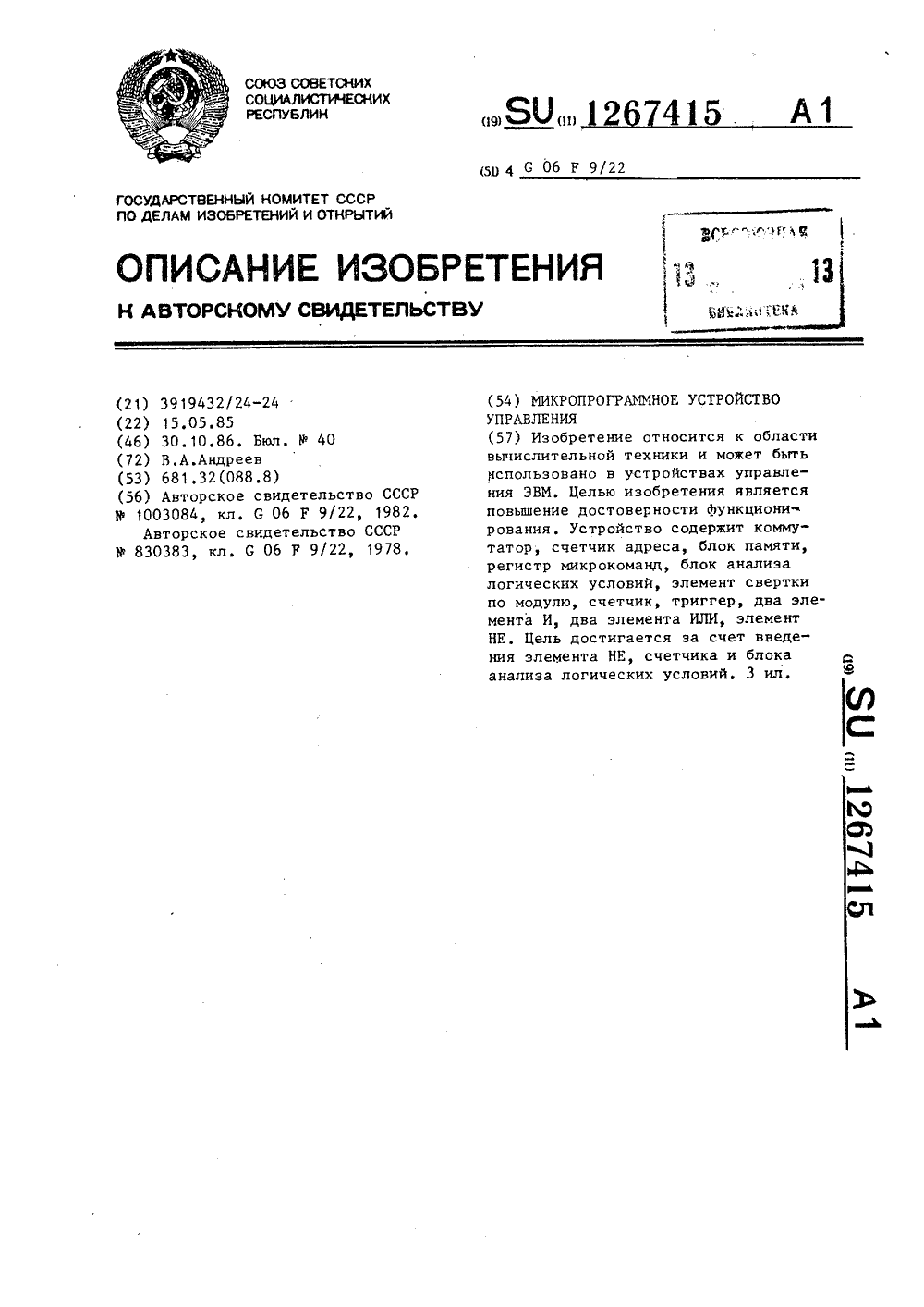

Номер патента: 1267415

Опубликовано: 30.10.1986

Автор: Андреев

МПК: G06F 9/22

Метки: микропрограммное

...элемента И 12 вырабатывается сигнал, который поступает на счетный вход счетчика 7 и увеличивает на единицу его содержимое, т.,е. на счетчике 7 устанавливается сигнал на выходе второго разряда. Сигнал с выхода второго рязряда счетчика 7 поступает через элемент ИЛИ 9 на второй адресный вход блока 3 памяти, тем самым к выборке подключается резервная зона блока 3 памяти, В счетчике 2 адреса адрес не изменяется, так как блок 5 при сигнале запрета с триггера 8 сигналов на выходах 33-35 не вырабатывает.По следующему сигналу с входа 20 происходит считывание той же микро- команды с резервной зоны ячеек блока 3 памяти. Г 1 о заднему Фронту сигнала с входа 20 считанная с резервной зоны 3 блока микрокоманда записывается в регистр 4...

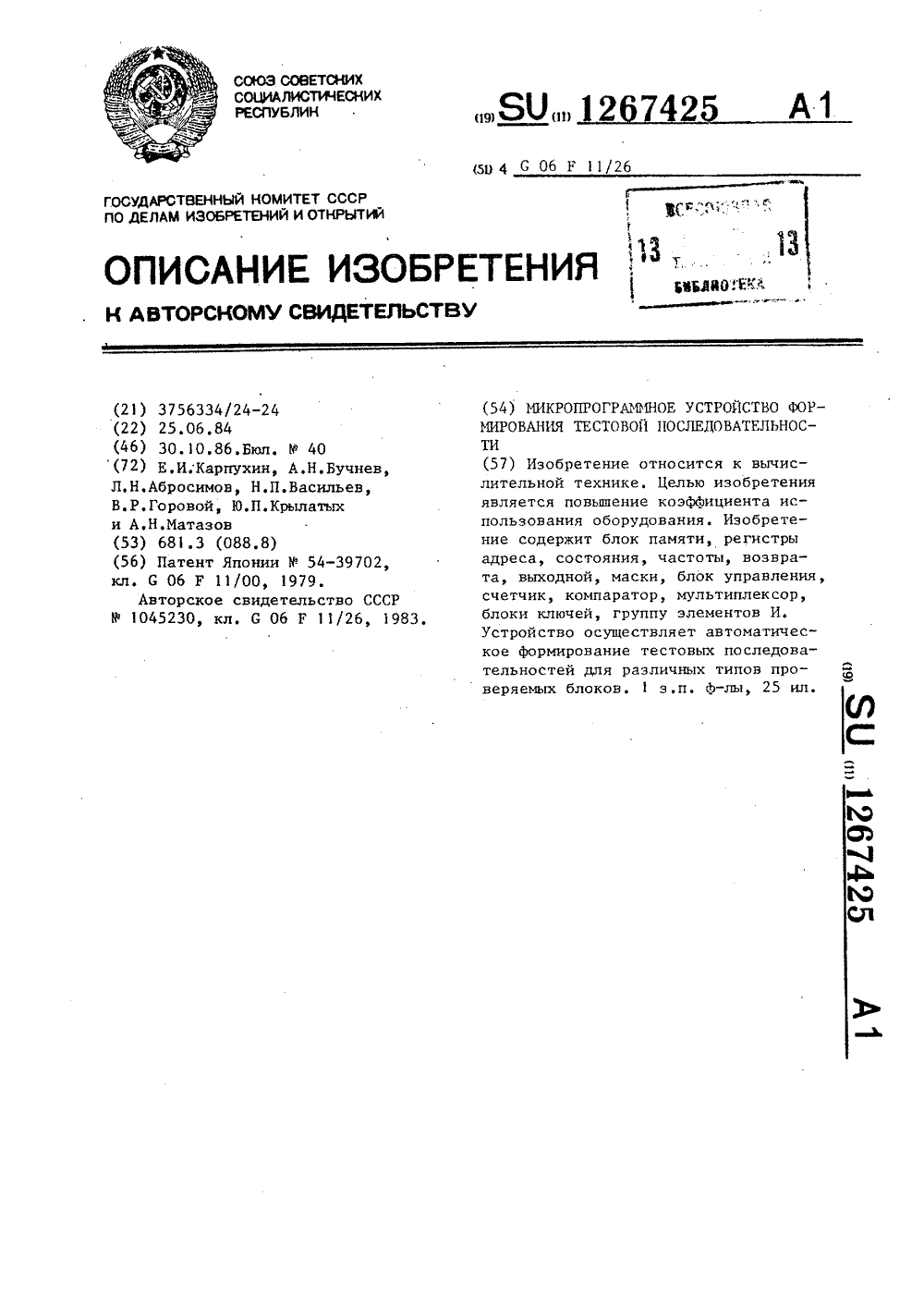

Номер патента: 1267425

Опубликовано: 30.10.1986

Авторы: Абросимов, Бучнев, Васильев, Горовой, Карпунин, Крылатых, Матазов

МПК: G06F 11/26

Метки: микропрограммное, последовательности, тестовой, формирования

...2 адреса, запись поля данных в счетчик 8, выдача радиального запроса 38 остакова (Фиг.2) и останов устройства. В этом Формате 2 возможны комбинации иэ приведенных команд при условии: эалиси поля данных регистра частоты и поля данных счетчика не следует выполнять, когда код, заносимый в регистр частоты, совпадает (или ке имеет существенного зкачения для данного состояния регистра частоты) с кодом, заносимым в три младших разряда счетчика 8 (см.перекрытие полей 2 и 3 фиг, 20). Сигнал радиального запроса 38 устройства (фиг2) вырабатывается при работе устройства в режиме генерирования последовательности и выполняет команды Формата 2 в двух случаях: при выполнении операции выдачи радиального запроса 38 останова объекта диагностирования и...

Номер патента: 1270772

Опубликовано: 15.11.1986

Авторы: Кривоносов, Супрун, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/26, G06F 9/22

Метки: контролем, микропрограммное

...элемент ИЛИ 19,триггер 9 устанавливается в нулевоесостояние и запрещается вьдача тактовых импульсов генератором 14. Устройство прекращает свою работу. Одно"временно с этим, управляющая частьсформированной микрокоманды с поля2.4 памяти 2 по заднему фронту тактового импульса генератора 14 записывается в регистр 6, Код микрооперацийс поля 6.2 регистра поступает на выход устройства. Код проверяемых логических условий этой микрокоманды(информация поля 2.3) поступает навход коммутатора 11, который осуществляет в зависимости от значений логических условий модификацию модифицируемого разряда адресной части микрокоманды, Код значений проверяемыхлогических условий поступает в коммутатор с входа устройства,Модифицированный разряд адреса свыхода...

Номер патента: 1275441

Опубликовано: 07.12.1986

Авторы: Веленько, Коляко, Михацкий, Петраков, Цветков

МПК: G06F 9/22

Метки: микропрограммное

...единица - входах его), который поступает на один из входов .элемента И 16 непосредственно, а на один из входов элемента И 17 - через элемент НЕ 15, т.е. инвертированный.С выхода 20 регистра 2 микроко.манд сигнал логической единицы посту. пает на вторые входы элементов И 16 55 и 17. Сигнал логического нуля с выхо- да 22 регистра 2 микрокоманд поступает на один из входов элемента И 18. И при поступлении синхросигнала по входу 13 устройства на третьи входы элементов И 16 и 17 и на второй вход элемента И 18, на выходе элемен та И 16 подтвердится сигнал логического нуля, так как на его входе, соединенном с выходом элемента 14, присутствует сигнал логического нуля, а на выходе элемента И 7 - сигнал логической единицы, так как на всех его...

Номер патента: 1275442

Опубликовано: 07.12.1986

Авторы: Кирсанов, Сидоренко, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/36

Метки: микропрограммное

...производилось, что означает, что в 2-х ячейках бло ка 3(4) памяти резервных сегментов и блока 5(6) памяти номеров отказавших сегментов записаны нулевые коды и восстановление информации за счет них невозможно. Так как в этом случае 55 блок 32(33) элементов И закрыт нуле- выми сигналами с выходов дешифратора 22(23), то на выходах коммутаторов 442 8гр бэппы 11(12) коммутаторов, соответствующих отказавшим сегментам, будут сформированы единичные сигналы обращений и при этом на выходе элемента ИЛИ 36(37) появляется единичный сиг-. нал, поступающий на выход 45(46) устройства и вход элемента И 30(31).При наличии на выходе 87 генератора 26 разрешающего сигнала открыт элемент И 30(31), единичный сигнал с выхода которого поступает на управляющий...

Номер патента: 1277105

Опубликовано: 15.12.1986

Авторы: Байда, Мельников, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...24. Если ошибка трисутствует, тосигнал логического нуля с выхода элемента И 23 через элемент И 24запретит обнуление триггера 29,Если при обращении по инверсномуадресу также будет обнаруженаошибка то тактовый импльс с генератора ЗО через элемент И 25 (триггер 29 будет в нул вом состоянии) иэлемент ИЛИ 15 посгупает на синхрояизирующий вход регистра 5 и заноситинформацию об отказавшем (отказавших)блоке памяти группы блоков 2,1 - 2,п.Этот же импульс через элемент ИЛИ 1 бпоступает на вход установки в "О"триггера 27 запуска, Триггер 27 запуска перехогит в и;левое состояние итем самым запрещает генератору ЗОФормировать импульсную последовательность дпя работы.Формирование адреса очередной микрокоманды происходит следующим образом,Если...

Номер патента: 1277107

Опубликовано: 15.12.1986

Авторы: Валюкевич, Кривего, Прокопенко

МПК: G06F 9/48

Метки: микропрограммное, прерываний

...подпрограмму обработкипрерываний. Разрядность кода определяется количеством микропрограммных слов т в самой длинной из подпрограмм,3 12771Значение текущего адреса переходапоступает на информационный вход регистра 5 адреса, где фиксируется передним фронтом импульса прямой серии,формируемой генератором 8 импульсов(фиг.2),В каждой предыдущей ячейке в разрядах А, блока 6 памяти микропрограммфиксируется (программируется) адресследующего микропрограммного слова, 1 ОВ последнем микропрограммном словефиксируется адрес первого, тогда принепрерывном считывании этих слов формируется циклическая программа, образуемая кодами, представленными первой группой разрядов блока памяти микропрограмм, Темп реализации такойпрограммы, а также...

Номер патента: 1278845

Опубликовано: 23.12.1986

Авторы: Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: контролем, микропрограммное

...с прямым и инверсным управляющими входами комму 55 ву. чение проверяемого логического условия с выхода мультиплексора 4 поступает на соответствующие входы первого 12 и второго 13 элементов И. Сигнал с выхода элементов ИЛИ 15, И - НЕ 20 14 и значение младшего разряда адреса с выхода 22 блока 1 памяти поступают на соответствующие входы коммутатора б, первого 12 и второго 13 элементов И. Единичное значение младше го разряда адреса с выхода 22 и отсутствие сигнала ошибки с элемента И-НЕ 14 закрывают коммутатор 6. Значение младшего разряда адреса с выхода 22 закрывает первый элемент И 12. Сигнал с выхода элемента И 13 поступает на второй вход шифратора 11. С выходов а, и О шифратора 11 (Фиг. 2) считывается адрес смещения на сумматор 10, На...

Номер патента: 1278846

Опубликовано: 23.12.1986

Авторы: Байкеев, Булахов, Лебедева

МПК: G06F 9/22

Метки: микропрограммное

...микрокоманды. Источниками адреса следующей микрокоманды могут служить регистр 2 адреса микрокоманд, регистр 6 микрокоманд, регистрконстант, вь.ходы которых соединены с информационными входами мультиплексора 10 адреса, 3 127884 а также адресный вектор, поступающий на информационный вход мультиплексора 10 адреса с входа 33 устройства. Как показано в таблице (фиг. 3) в зависимости от значения кода в поле 2 (2 ю, 2 2) регистра б микро- команд и признаков ри р мультиплексор 10 адреса обеспечивает возможность организации семи типов безусловных и условных переходов в 10 микропрограмме, Адрес следующей микрокоманды с выхода мультиплексора 10 адреса поступает на адресный вход блока 3 памяти микропрограмм и на сумматор 1. Управление модификацией...

Номер патента: 1278847

Опубликовано: 23.12.1986

Авторы: Малахов, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...йнформация заноситсяпри наличии управляющих сигналовна его первом С и втором С входах. синхронизации. По сформированно му адресу из блока 1 памяти выбирается очередная микрокоманда,операционная часть которой по заднему Фронту тактового импульса с второго выхода 8 генератора 8, свыхода регистра 3 поступает на выход 16 устройства. Далее устройство функционирует аналогично описанному алгоритму.Во втором режиме микрокоманда ветвления. В поле старших разрядов адреса считанной микрокоманды присутствует значение проверяемого кода логического условия.Адрес очередной микрокоманды ределяется выражением оп А + 1,ссли х=О,=1 А;А Аесли х;=1,у =1, 15 где А; - косвенный адрес предшествующей микрокоманды;1А - старшие разряды адресастпредшествующей...

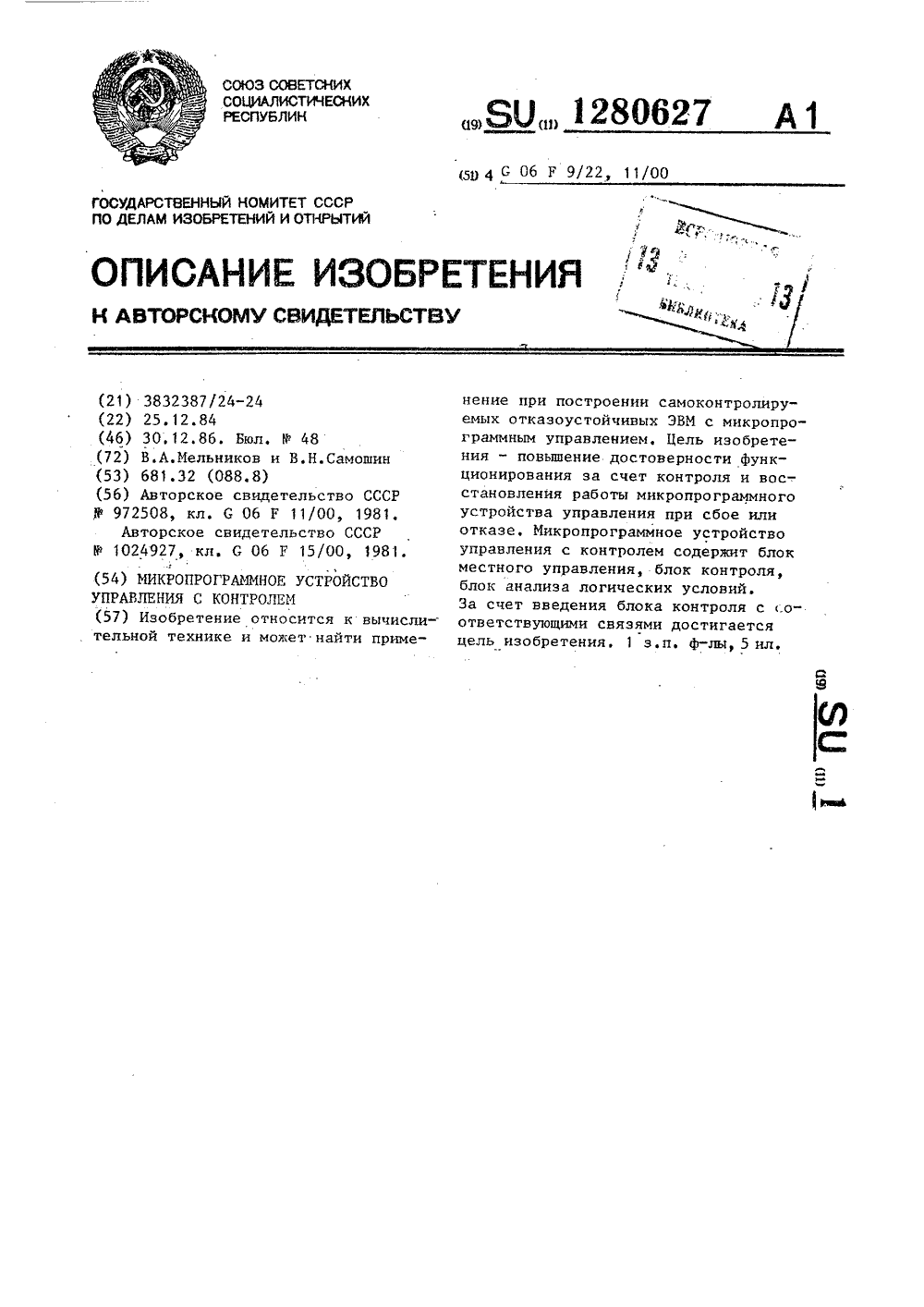

Номер патента: 1280627

Опубликовано: 30.12.1986

Авторы: Мельников, Самошин

МПК: G06F 11/36

Метки: контролем, микропрограммное

...И 15из памяти 5 микрокоманд будет считанаинформация по модифицированному адресу, а из памяти 29 микрокоманд - эталонная информация по немодифицированному прежцему адресу, на котором произошел отказ. Контроль повторитсяаналогичцо,описанцому. Если вновьпроизойдет сбой при модллфицированном.адресе и если их число достигэ ет состояния отказа, то одновибратор 44сформирует импульс (обцуэцгщий счетчик 33), которьй, проходя через открытьй единичным сигналом с триггера34 отказа элемент И 40 и элемент ИЛИ21, обнулит триггер 10, запрещая работу генератору 11, регистр 30 и регистр 31, прекращая выдачу кода микрооперации в блок анализа логическихусловий, и остановит раооту всегоустройства. Этот же импульс с выходаэлемента И 40 через ьремя...

Номер патента: 1280629

Опубликовано: 30.12.1986

Авторы: Марков, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/36

Метки: контролем, микропрограммное

...в регистр 2 с выхода 1,3 ПЗУ 1 (немодифицируемая часть) и выхода 1,2 ПЗУ 1 через мультиплексор 4 с его выхода 19 (модифицируе - мая часть) через коммутатор 5. При 15 этом на управляющий вход коммутатора 5 подается нулевой сигнал с выхода 21 мультиплексора 4,По второму тактовому импульсу с второго выхода 24 генератора 9 код 20 микроопераций заносится в регистр 3 и далее работа устройства продолжается аналогично описанному, В микрокоманде ветвления код логических условий поступает с поля 1,2 ПЗУ 1 на управляю щий вход мультиплексора 4, который выцеляе 1 на свой выход 19 значение нужного логического условия с входа1 б устройства. В линейных микрокомандах с поля 1,2 ПЗУ 1 поступает нулевой 30код, если необходимо обеспечить значение...

Номер патента: 1282122

Опубликовано: 07.01.1987

Авторы: Благодарный, Малахов, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...6 отсутствует, При поступлении сигнала ь,с выхода генератора на управляющем входе С появляется единичный сигнал. Адрес А; очередной микрокоманды при этом опредеЛяется выражениемФормирование и выдача на выход 21 операционной части микрокоманды осуществляется аналогично описанному алгоритму работы устройства.формула изобретенияМикропрограммное устройство управления, содержащее блок памяти микро- команд, регистр микрокоманд, регистр адреса, мультиплексор логических условий, триггер пуска, генератор тактовых импульсов, первый коммутатор, выход которого соединен со старшими разрядами информационного входа регистра адреса, выход которого соединен с адресным входом блока памяти микрокомаид, выходы поля старших разрядов адреса...

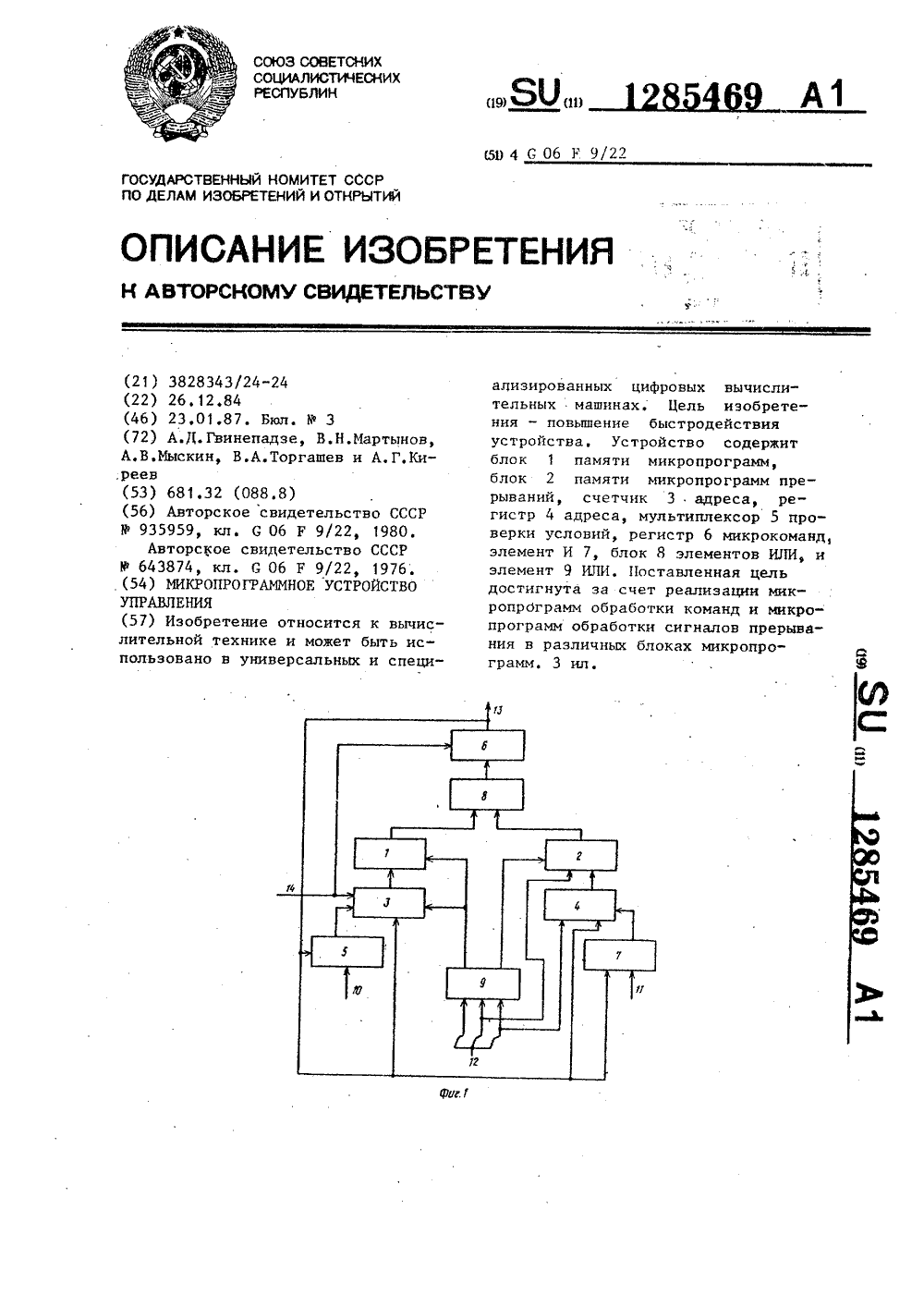

Номер патента: 1285469

Опубликовано: 23.01.1987

Авторы: Гвинепадзе, Киреев, Мартынов, Мыскин, Торгашев

МПК: G06F 9/22

Метки: микропрограммное

...сигнала прерывания. Начальный адрес на регистр 4 адресазаносится в третьем Формате микрокоманд (фиг,3) из поля операндов приопределенном типе операций управления.Может быть реализовано два типапрерываний: первый - при поступлениисигнала прерывания на третий входэлемента ИЛИ 9 вторая часть начального адреса микропрограммы прерыванияостается постоянной и поэтому микропрограмму прерывания необходимо размещать в тех участках блока 2 памятимикропрограмм прерываний, начальныйадрес которых определяется первойчастью адреса микропрограммы прерывания;второй - при поступлении сигналапрерывания на первый вход элементаИЛИ 9 вторая часть начального адресамикропрограммы прерывания формируетсяодновременно с поступлением на входразрешения...

Номер патента: 1285470

Опубликовано: 23.01.1987

Авторы: Анцыгин, Гречишников, Полонская

МПК: G06F 9/22

Метки: микропрограммное

...слова двух типов. Распределение памяти в блоке 2 приведено в таблице, Первый тип слов - это слова управления, которые фиксируются на выходном регистре 7 по импульсам с второго выхода распределителя 1 импульсов, Последний разряд слов теми же импульсами фиксируется на триггере 15, " 1" этого разряда указывает на то, что данное слово предпоследнее в микропрограмме. Последнее слово микропрограммы относится к второму типу слов, оно содержит адрес перехода к следующей микропрограмме и код выбора признака условного перехода к ней, Слова второго типа на выходном регистре 7 не фиксируются и на выходы 10 не поступают, Адрес условного перехода фиксируется на регистре 3 адреса по импульсу с третьего выхода распределителя 1 импульсов, а код выбора...
