Микропрограммное устройство управления

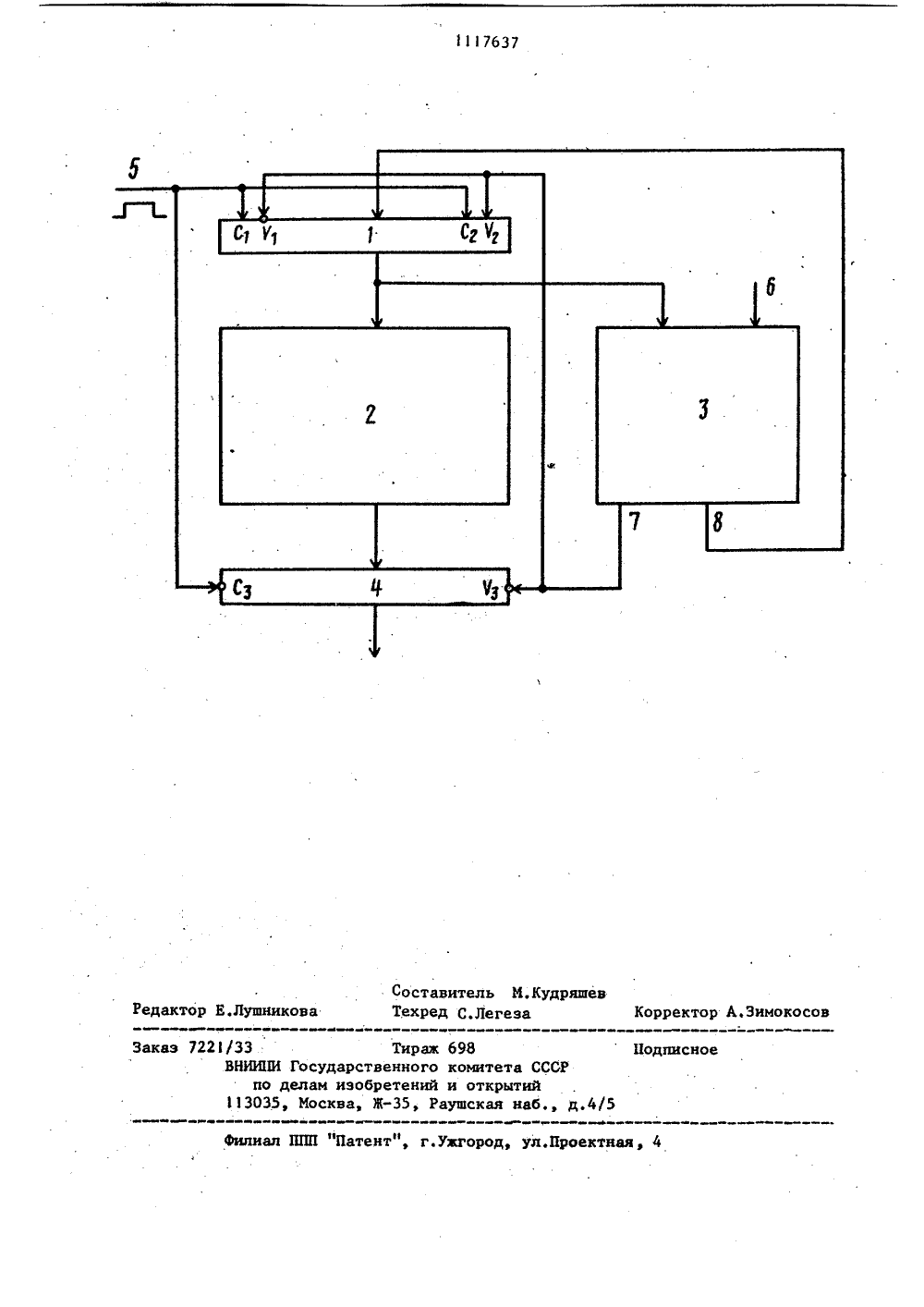

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСГВЬЛИН ОЮ 01) Р 9/22 ОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДЮфСТВЕННЫЙ КОМИТЕТ СССР юаиы аыщнавнппиа(56) 1. Авторское свидетельство ССВ 537346кл. С 06 У 9/221978.2,Авторское свидетельство СССР9 732871, кл. 0 06 Р 9/22, 1980(54) (57)МИКРОПРОГРАММНОЕ УСТРОЙСТУПРАВЛЕНИЯ, содержащее два блокапамяти, счетчик и регистр, прячемвыход счетчика соединен с.адреснымвходом первого .блока памяти, выход которого соединен .с информационным входом регистра, выход которого яв-, ляется выходом устройства, о т л ич а ю щ е е с я тем, что, с целью сокращения оборудования, тактовый вход устройства соединен с счетным .и тактовым входами счетчика и с так- Р товым входом регистра, входы управления записью и счетом счетчика соединены с первым выходом второго блока памяти и с входом управления записью регистра, второй выход и информационный вход второго блока памя.ти соединены соответственно с информационным входом счетчика и с входом логических условий устройства, выход счетчика соединен с адресным входом .второго блока памяти.Изобретение относится к цифровойвычислительной технике и автоматикеи может быть использовано в микропрограммных устройствах управлениявычислительных машин.Известно микропрограммное уст"ройство управления, содержащее блокпамяти микрокоманд, блок памяти гначальных адресов: блок синхроийэации, регистр микрокоманд, выход которого является выходом устройства, а вход соединен с выходомблока памяти микрокоманд ЯОднако устройство имеет невысокое быстродействие вследствие,невозможности совмещения выборки микроко-..манды с вычислением адреса следующеймикрокоманды.Известномикропрограммное устройство управления, содержащее блокпамяти микрокоманд, регистр микрркоманд, блок памяти начальных адресов, счетчик адреса микрокоманд,группу элементов И, регистр чтения,счетчик длины цепочки микрокоманд,блок синхронизации 121Недостатком устройства являютсябольшие аппаратурйые затраты нри.его реализации.Целью изобретения является сокращение оборудования,Поставленная цель достигается тем, что в микропрограммноь Устройстве управления, содержащем два блока памяти, счетчик и регистр, прй чем выход счетчика соединен с адресным входом первого блока памяти, выход которого соединен с информационным входом регистра, выход которого является выходом устройства, тактовый вход устройства .соединен с счетным и тактовым входами счетчика и с тактовым входом регистра, входы управления записью и счетом счетчика соединены с первым выходом второго блока памяти и с входом управления записью регистра, второй вькод и ин. формационный входвторого блока памяти соединены соответственно с ин- . Формационным входом счетчика и с входом логических условий устройства, выход счетчика соединен с адресным входом второго блока памяти.Устройство содержит счетчик 1, блок 2 .памяти, блок 3 памяти, регистр 4, тактовый вход 5 устройства,17637вход 6 логических условий устройства, выходы 7 и 8 блока 3.Счетчик 1 содержит счетный входСмвход Ч управления счетом, так.М.5 товый вход С и вход 72 управлениязаписью, Регистр 4 содержит тактовыйвход С и вход Ч управления записькБлок 2 памяти представляет собойпостоянное запоминающее устройство.Елок 3 памяти представляет собойпрограммируемую логическую матрицу.Выход 7 блока 3 памяти является признаком (единичный потенциал) наличиякоманды условного перехода, выход 8 код начального адреса перехода,Микропрограммное устройство управления работает следующим образом.Вначальный момент времени счетчик 1 обнулен. При поступлении на 20 вход 5 тактового импульса фронтомимпульса к входу С, (на Ч 1- нулевойпотенциал) устанавливается первыйадрес. Далее по этому адресу иэ блока2 считывается микрокоманда и срезом 25.тактового импульса по входу С осуществляется запись считанной микрокоманды в регистр 4 По входу 5 поступает следующий тактовый сигнал исчитывается следующая микрокоманда. Ю Таким образом, формируются линейныеучастки микропрограмм. При установлении на. счетчике 1 адреса микрокоманды, являющейся микрокомандой перехода,срабатывает блок 3 (по входу 6 поступают логические условия) и на выходе 7 появляется единичный сигнал (блокируется запись по входу Ч в регистр 4). С вькода 8 блока 3 на информационный вход счетчика 1 пос тупает код адреса перехода. Следующим. тактовым импульсом (фронтом на С ) осуществляется запись (наЧ - единичный потенциал) кода адреса перехода (на выходе 7 устанавли вается нулевой потенциал), Далее. После выполнения последовательнос". эО ти микрокоманд перехода по соответствующему импульсу на входе 5 на выходе счетчика 1 появляется адрес микро- команды возврата и линейной последовательности. По этому адресу и соответствующим условиям с входа 6 снова срабатывает блок 3.Применение изобретения позволяетсократить объем оборудования,Тираж 698Государственного комитета СССРелам изобретений и открытийМосква, Ж, Раушская наб,
