Кубышев

Номер патента: 282651

Опубликовано: 27.07.1999

Авторы: Битаров, Гецкин, Грибанов, Кубышев, Неверов, Такежанов, Унжаков

МПК: C22B 13/06

Метки: агломератов, плавки, свинцовых, шахтной

Способ шахтной плавки свинцовых агломератов с применением пара, отличающийся тем, что, с целью переработки свинцовых агломератов, содержащих 45 - 60% свинца, плавку ведут на парокислородном дутье, содержащем не более 16,5% пара.

Номер патента: 1273190

Опубликовано: 30.11.1986

Авторы: Климок, Кубышев, Орлов

МПК: B07B 4/00

Метки: зерновых, сепаратор

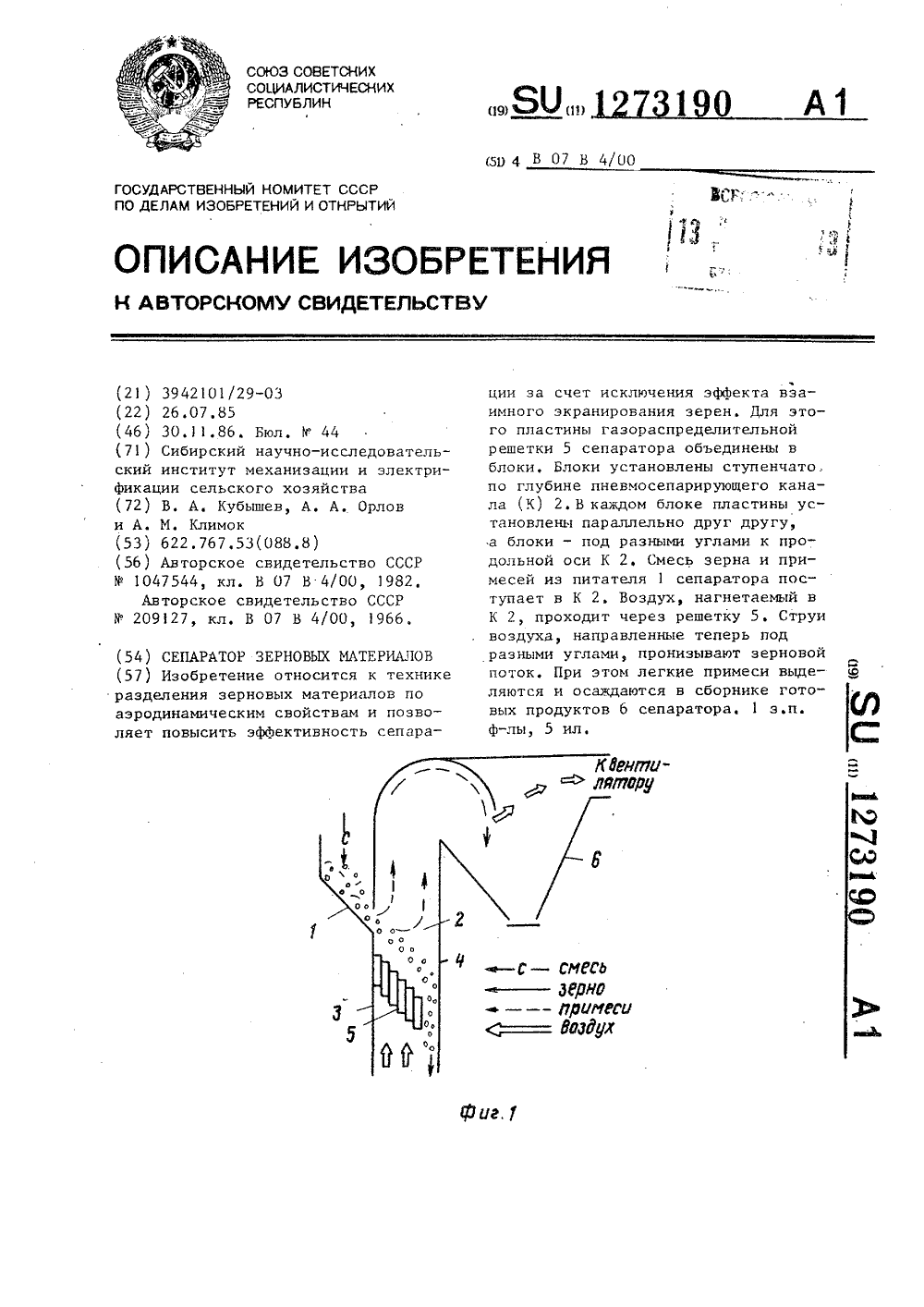

...блоки с боковыми стенками 8и 9. При этом пластины в каждом блоке установлены параллельно одна другой, а блоки установлены ступенчатопод разными углами к продольной осипневмосепарирующего канала. Так, например, блок 1 устанавливается под 40углом Р =1 а блок 11 - под углом5= а причем соседние блоки имеюту Рразличный угол установки пластин.Угол пересечения струй соседних блоков 3 =:3 - ф, 45Сепаратор работает следующим образом.Смесь зерна и примесей из питателя 1 (фиг1), поступает в пневмосепарирующий канал 2. Воздух, нагнетаемый вентилятором в канал, проходячерез газораслределительную решетку5 струями, направленными под различными углами, пронизывает зерновойпоток, выделяя при этом легкие приме-си, которые осаждаются в сборникеготовых...

Номер патента: 1242692

Опубликовано: 07.07.1986

Авторы: Аверков, Кубышев, Лапшин, Оксак, Устиловский

МПК: F26B 17/12

Метки: семян, сушки

...быть использовано в сельском хозяйстве, например в зерноочистительных агрегатах для послеуборочной обработки зерна.Целью изобретения является повышение производительности устройства и расширение его технологических воэможностей." На чертеже показано устройство, разрез.Устройство для сушки семян включает корпус 1 споярусно расположенными газораспределительными ре" шетками, выполненными иэ перфорированных пластин 2, установленных на поворотных осях 3, патрубок для подвода семян (не показан) и патрубки для отвода семян 4, подвода 5 и отвода 6 воздуха. Патрубок 5 для подвода воздуха снабжен ответвлениями 7 и 8 для обеспечения возможности подвода воздуха под каждую газораспределительную решетку. Патрубок для отвода семян имеет заслонку...

Номер патента: 928878

Опубликовано: 30.05.1986

Авторы: Ануфриева, Боресков, Кубышев, Левицкий, Логинова, Озонов, Соколовская

МПК: F26B 5/16

Метки: сушки, сыпучих

...- 85 кг/см,П р и м е р 2. Выполняется аналогично примеру 1. Отличается тем, что, в качестве высушиваемого материала используется керамзит размер частиц 10 мм/ с начальной влажностью 50 мас,7, в качестве адсорбента используется алюмосиликат (размер частиц 1,0 мм) с влажностью 1,5 мас.Е Весовое соотношение адсорбента и материала равно 1,5:1. Частицы керамзита и алюмосиликата при перемешивании в насыпном слое с порозностью 0,2 движутся со скоростью 1,0 м/с, что составляет 507 критической скорости движения частиц, После 15 мин контакта влажность керамзита 12 мас,7, влажность алюмосиликата 22 мас.Е.Пример 3. Стадия 1. 250 г зерна пшеницы Новосибирскаяс влажностью 25,0 мас.2 непрерывно перемешивают в герметически закрытой колбе объемом 1 л с...

Номер патента: 1163915

Опубликовано: 30.06.1985

Авторы: Авдеев, Архангельский, Гехтман, Грабельковский, Иванов, Климок, Кубышев, Олейников, Титов, Титова

МПК: B07B 7/08

Метки: ротор, сепаратора, центробежного

...сепарации.Цель изобретения - повышениекачества сепарации,Поставленная цель достигается тем,что в роторе. центробежного сепаратора, включающем распределительнуютарелку и разделяющую коническую поверхность с калибрующими каналами,коническая поверхность выполнена ввиде консольно закрепленных круглыхстержней, при этом диаметр стержней д определяют из соотношенияв 3Маг во81 п -2где г - радиус ротора в нижнем основании по геометрическимосям стержней;8 - ширина калибрующего канала;ь - угол при вершине конической поверхности;) - угол между продольными осями двух соседних стержней.На фиг,1 показан ротор центробежного сепаратора, общий вид; наФиг.2 - разрез А-.А на Фиг.1. Ротор состоит из распределительнойтарелки 1 и круглых стержней 2....

Номер патента: 1070401

Опубликовано: 30.01.1984

Авторы: Авдеев, Болотин, Боноев, Киевский, Кубышев, Кусов, Левицкий, Миронов, Озонов, Петренко, Пешков, Полуэктов, Ровный, Федин

МПК: F26B 11/04

Метки: барабана, вращающегося, насадка, неподвижная

...производительность ввиду сравнительно малой площади сепарирующей поверхности на единицу объема барабана,Цель изобретения - повышение качества сепарации обрабатываемого материала по крупности,Указанная цель достигается тем, что неподвижная насадка вращающегося барабана, преимущественно сушильного, содержащая расположенные в ее осевой зоне решетчатые элементы и направляющие лопасти, дополнительно содержит сплошные элементы, расположенные между решетчатыми с образованием пакета, наклонно расположенного по отношению к оси барабана, причем лопасти укреплены на всех элементах и на решетчатых наклонены в одну сторону, а на сплошных - в другую.На фиг. 1 схематически изображен вращающийся сушильный барабан с предлагаемой насадкой; на фиг....

Номер патента: 1052194

Опубликовано: 07.11.1983

Авторы: Грабельковский, Климок, Кубышев, Лапшин, Оксак, Олейников

МПК: A01F 12/44

Метки: зернового, сепаратор

...в том, что при движении решетных станов возникает момент сил инерции поступатель но движущихся масс. Так как машины этого сепаратора работают параллельно, то динамические нагрузки первой и второй машин не уравновешиваются. Это приводит к вибрации машин и корпуса сепаратора, что снижает его долговечность.Цель изобретения - повышение долговечности сепаратора путем более полного уравновешивания динамических нагрузок.Данная цель достигается тем, что верхний и нижний станы одной машины уста- З 0 новлены попарно на одинаковых уровнях со станами второй машины, причем ось приводного вала пересекает прямую, соединяющую центры масс одной из пар станов одного уровня, а шатуны соединены со станами этой пары. 35На чертеже схематично изображено...

Номер патента: 495020

Опубликовано: 23.10.1983

Авторы: Бомко, Косоруков, Кубышев

МПК: H05B 41/32

Метки: газоразрядной, дежурной, дугой, импульсной, лампы, поджига

...циаграмма импульсов на разрядной инцуктивности; на фиг, 2 анаграмма импульсов на выхоае интегрирующей РС-цепочки; на фиг. 2 6- анаграмма импульсов на выхоце выпрямителя; на фиг. 2 ъ- диаграмма импуль= сов на выхоце схемы совпацення.Импульсное питание устройства осуществляется от источника 1 постоянного напряжения. Питание импульсной газоразряцной лампы цежурной цугой осуществляется от источника 2 тока через сглаживающий цроссель 3 и циоц 4. Схема поджига импульсной газоразряцной лампы на чертеже не показана цля упрощения понимания сущности работы схемы. При поцаче запускаю=- щего импульса на управляющий электрод зарядного тиристора 5 начинаетс я колебательный заряц емкостного накопителя 6 через цроссель 7. После прохожцения заряцного...

Номер патента: 1036293

Опубликовано: 23.08.1983

Авторы: Кубышев, Кузнецов, Максимчук, Сабашкин

МПК: A01F 12/44

Метки: разделения, сыпучих

...схема устройства для разделения сыпучих материалов; на фиг. 2 - решето; на фиг. 3 и 4 - варианты расположения отверстий пальцев; на фиг. 5 - разрез А-А на фиг. 3; на фиг. 6 - разрез Б - Б на фиг. 4.Устройство содержит воздухонагнетательную установку 1, участок предварительного расслоения и ориентации, состоящий из камеры 2 и перфорированной поверхности 3, решето, собранное из перфорированных пальцев 4 и распределителя 5, воздухоподводящие рукава 6 и 1, сборники 8 и 9 для чистого зерна и примесей, регуляторы 10 и 11 угла наклона решета и участка предварительного расслоения, регуляторы расхода воздуха 12 и 13.Пальцы 4 с целью самоочищения присоединены к распределителю 5 консольно с постепенным удалением друг от друга к концу решета (не...

Номер патента: 1033066

Опубликовано: 07.08.1983

Авторы: Гаршин, Гаршина, Климок, Кубышев, Никулин, Попов

МПК: A01G 7/00

Метки: плодов, семян, спелости, степени

...З 5 пени спелости.Как показали исследования спектрограммы отражения семян зерновых культур (пшеницы, ячменя и овса ) иМеют в красной области провал с ми 49 .нимумом около 680 нм, обусловленный резонансами поглощения хролофилла. По мере созревания семян глубина провала уменьшается и спектрограммаприближается к монотонной возрастающей кривбй.Таким образом, величина, характе" ризующая относительную величину провала кривой спектра отражения в красной области может характериэо" вать степень спелости плодов и семян, содержащих хлорофилл.Для получения максимальной чув" ствительности, т.е. наибольшей величины, характеризующей степень спелости, необходимо наряду с измерением коэффициента отражения в пике красной полосы, обусловленной...

Номер патента: 1030051

Опубликовано: 23.07.1983

Авторы: Бакулин, Венков, Гехтман, Грабельковский, Климок, Кремнев, Кубышев, Олейников, Пластинин, Титов

МПК: B07B 9/00

Метки: зерна, сепаратор

...канал 4 технологически соединен последовательно с блоком 1 решет и имеет осадочную камеру 10 для вывода промежуточной фракции, выпускное отверстие 11 которой расположено над приемной частью блока 2 решет, Осадочная камера 9 оборудована боковым воздухозаборным коллектором 12, сообщенным с вентилятором автономной или централизованной аспирационной системой (не показано) и имеющим регулировочные заслонки 13 и 14 для изменения скорости воздуха соответственно в первом 3 и во втором 4 пневмосепарирующих каналах.Пневмосепарирующие каналы 3 и 4являются наиболее высокопроизводительными рабочими органами сепаратора, поэтому служат для предварительного фракционирования исходного зернового материала, а блоки 1 и 2 решетпредназначены...

Номер патента: 1015210

Опубликовано: 30.04.1983

Авторы: Кащеев, Кубышев, Левадный, Сорокин, Шелудяков

МПК: F26B 17/10

Метки: аппарат, проведения, процессов, тепломассообмена

...с винтовой вставкой, размещенный вокруг вставки коллектор с направляющим аппаратом для тангенциального ввода теплоносителя и патрубки вывода отработавшего теплоносителя и материала 2).Недостатком известного аппарата являются высокие потери зерна с отходами вследствие его уноса.Цель изобретения - снижение потерь зерна.Поставленная цель достигается тем, что в аппарате для проведения процессов тепломассообмена, преимущественно подсушки и разделения зернового вороха, содержащем вихревую цилиндрическую камеру с винтовой вставкой и размещенный вокруг вставки коллектор с направляющим аппаратом для тангенциального ввода теплоносителя и патрубки вывода отработавшего теплоносителя и материала, вставка выполнена с возможностью изменения ее...

Номер патента: 1002791

Опубликовано: 07.03.1983

Авторы: Авдеев, Боноев, Горюнов, Киевский, Кубышев, Кусов, Левицкий, Миронов, Ожигов, Озонов, Полуэктов, Ровный, Федин, Хандрос

МПК: F28C 3/18

Метки: аппарат, противоточный, тепломассообменный

...частькоторых выполнена в виде сплошных 1 Осегментов, а периферийная - в виде,решетчатых сегментов, наклоненных всторону движения обрабатываемого материала, при этом сплошные сегменты ступенчатых лопаток укреплены 15на несущем стержне шарнирно и соединены между собой посредством общей регулировочной тяги,На фиг. 1 с:ематически представ"лен предлагаемый аппарат, на фиг, 2условно показано взаимное расположение лопаток и перемычек, на фиг.Збарабан, поперечный разрез.Аппарат содержит установленныйпод углом к горизонту барабан 1, квнутренней поверхности которого прикреплены решетчатые лопатки 2 (подуглом к его образующей) и сплошныеперемычки 3 ( направленные вдоль образующей), несущий стержень 4, расположенный по оси барабана с закреп-...

Номер патента: 973069

Опубликовано: 15.11.1982

Авторы: Кубышев, Кузнецов, Максимчук, Сабашкин

МПК: A01F 12/44

Метки: разделения, сыпучего

...что улучшает качество сепарации.На чертеже показаны образование воздушных перемычек и процесс разделения частиц по предлагаемому способу на одном из возможных устройств.Устройство содержит перфорированные поверхности 1 и 2 для образования струй воздуха соответственно 3 и 4 решето, собранное из пальцев 5.Способ разделения сыпучих материалов осуществляют следующим образом.Воздух, проходя через перфорированные поверхности 1 и 2, разделяются на отдельные струи, Струи 3 имеют скорость, превышающую скорость витания частиц материала, и направлены в межпальцевое простран/ство решета с образованием между пальцами 5 воздушных перемычек. Струи.4 расположены рядами перпендикулярно движению материала. При установившемся воздушном режиме сыпучий...

Номер патента: 948786

Опубликовано: 07.08.1982

Авторы: Кислых, Кубышев, Кутателадзе, Патрин, Шелудяков

МПК: B65D 88/26

Метки: питатель, сыпучих

...установл априемная емкость 3, выполненная ввиде улитки, В донной части улиткирасположены эавихрители 4 и 5. Завихритель 4 установлен соосно выходному патрубку 2 бункера 1 и имеет внутренний диаметр больше наружного диаметра патрубка 2. Завихритель 5 установлен по внешней образую 15 щей улитки. Расстояние между выходным патрубком 2 и донной частью емкости 3 равно половине радиуса патрубка 2, что способствует оптимальной производительности устройства, 2 О Лопатки завихрителей установлены подуглом 15-20 О к донной части емкости3, обеспечивающим минимальные потеринапора струи воздуха на трение и неупругий удар потока на входе в за вихритель.Под е 3 улиткообразный в щегогаза и к ыв еси.Устро бо щим оФормула изобретения 1. Питатель для...

Номер патента: 928159

Опубликовано: 15.05.1982

Авторы: Климок, Кубышев, Озонов, Урханов, Ханхасаев

МПК: F27B 15/16

Метки: аппарат, вихревой, зернистого, охлаждения

...то же,вид сверху; на фиг. 3 - разрез А-Ана фиг. 2; на фиг. 4 - разные типыщелей, образованные лопатками обтекаемой формы: а с одинаковын зазором;45в с убывающим зазором; г.с возрастающим зазором; д узел Б на виде а.Вихревой аппарат содержит рабочуюкамеру 1, в верхней части которойустановлено газоподающее устройство502, куда нагнетается охлаждающий воздух вентилятором 3 по коллектору 4,а над ним расположен коллектор 5для.подачи нагретого материала воздушным потоком, создаваемым вентилятором б, из бункера 7 в камеру газо 55отвод 8 для выхода отработанного воздуха и разгрузочного устройства ввиде выпускного патрубка 9 с герметич. 9 4нцм затвором 1 О для выгрузки охлажденного материала. Газоподающееустройство 2 (фиг. 4 д) содержит...

Номер патента: 906631

Опубликовано: 23.02.1982

Авторы: Злочевский, Кубышев

МПК: B07B 4/02

Метки: аэромеханического, зерновых, разделения

...образом.3 906Смешивают гаэ и жидкость, вследствие чего происходит выравнивание параметров смесиВязкость жидкости намного выше вязкости газа и в ре" зультате смешения получается смесь с достаточно высокой вязкостью. При этом воды используется малое количество, Для воды значение вязкости при 20 С равно О 10,110 Н с/м, а для воздуха ,О= 1,954 10 Н с/м.Сопротивление движению тел в газо- жидкостном потоке намного выше, чем в воздушном, Разделение зерновых материалов в таких средах будет проходить более эффективно.. Затем газожидкостную смесь направляют на отражающую твердую поверхностьь.При набегании такого потока на преграду он растекается по ней,образуя гаэожидкостную пленку. В зависимости от размеров преграды, ее формы и параметров...

Номер патента: 898254

Опубликовано: 15.01.1982

Авторы: Боноев, Киевский, Коротких, Кубышев, Левицкий, Миронов, Озонов, Тимофеев, Ханхасаев

МПК: F28C 3/10

Метки: аппарат, противоточный, тепломассообменный

...образующей сплошных элементов 4соединяющих смежные торцы лопаток 3и образующих спираль зигзагообразноиФормы, приемника 5, шнека 6, трубы7 и устройств 8 и 9 для выгрузкисоответственно адсорбента и вцсушен"ного материала.Противоточный тепломассообменныйаппарат для сыпучих материалов сразным фракционным составом работаетследующим образом.Обрабатываемый материал, напризерно, через приемник 5 шнеком 6Формула изобретения 3 89825 дается во вращающийся барабан 1, поступает в пространство между спиралями зигзагообразной формы и перемещается с помощью решетчатых лопаток 3 к месту выгрузки высушенного материала, так как размер зерен больше размера отверстий в лопатках 3, С противоположной стороны через трубу 7 вводится нагретый и...

Номер патента: 882660

Опубликовано: 23.11.1981

Авторы: Кубышев, Патрин, Титов

МПК: B07B 7/083

Метки: вихревой, пневматический, сепаратор

...фиг. 1. Сепаратор состоит из закручивающегоприспособления 1, тангенциального патрубка 2, сепарационной камеры 3, Боковая стенка закручнвающего приспособления образует с камерой кольцевой зазор 4 для отвода воз духа с легкой фракцией исходного материала. Сепарационная камера закрыта крышкой 5. Для сбора тяжелой фракции служит коллектор 6, выполненный в виде усеченного конуса. ц Вихревой пневмосепаратор работает следующим образом.Исходный материал с воздушным потоком через тангенцнальный патрубок 2 подается в закручиваюшее приспособление 1, При этом воздушный поток получает отно сительно оси сепаратора вращательное движение и перемещается с твердым материалом к внутренней поверхности боковой стен882660 Составитель Ю. Правоторов Редактор...

Номер патента: 879210

Опубликовано: 07.11.1981

Авторы: Кубышев, Черняков, Шелудяков

МПК: F26B 3/34

Метки: поле, сушки, сыпучего, электромагнитном

...цилиндра секции сушки соединена воздуховодом с конденсатором 21 этой же холодильной машины (теплового насоса). Иопаритель и конденсатор холодильной машины (теплового насоса) соединены с компрессором 22 и дросселем 23 в единый контур. Для нагнетания воздуха в установку через испаритель и конденсатор предназначен вентилятор 24. В нижней части секции охлаждения размещен выпускной аппарат 25,Установка работает в непрерывном режиме следующим образом. Сыпучий материал подают сверху в камеру предварительного нагрева 11. Здесь происходит интенсивный прогрев материала до предельно допустимой температуры для этого материала, Под действием сил тяжести сыпучий материал перемещается вниз и после камеры предварительного нагрева поступает в сушильную...

Номер патента: 878330

Опубликовано: 07.11.1981

Авторы: Бакулин, Венков, Гехтман, Грабельковский, Климок, Кремнев, Кубышев, Олейников, Пластинин, Титов

МПК: B02B 1/00

Метки: зернового, предварительной, хранением

...разделяют по аэродинамическим свойствам на легкуюпромежуточную и основную фракции. Благодаря тому, что процесс сепарации в воздушном потоке происходит во взвешенном состоянии, обеспечивается достаточно интенсивное разделение плохо- сыпучего влажного зернового материала.Режимы настройки пневмосепариру.о. щих элементов 2, а следовательно состав и соотношение выходов каждой фракции, выбираются с учетом конкретных условий, так как они зависят от типа и состояния исходного материала, назначения зерна (семенное, продовольственное .или фуражное) и экономически обоснованных потребностей хозяйства в зерновых продуктах.Пневмосепарирующие элементы 2 могут быть настроены так, чтобы полноценное зерно в легкой фракции практически отсутствовало (не...

Номер патента: 876865

Опубликовано: 30.10.1981

Авторы: Климок, Кубышев, Озонов, Урханов, Ханхасаев

МПК: E02F 3/18

Метки: метатель

...тЬй 3 с ребрами, питатель 4 с карманами 5,расположенных над лентой между бараба. нами и снабженных задвижками 6 с упорами, которые соединены с пружинами 7, клииовременной передачи 8, электродвигателя 9, угломера 10, который осуществляет наклон рамы к горизонту для измерения угла выб. роса материала, винтовой опоры 11, кото. рая позволяет изменять направление мета. ния с помощью рукоятки 12,Работа метателя заключается в следующем.Материал подается в питатели 4, которые приводятся во вращение движением ленты 3 в результате взаимодействия наружных частей карманов 6 с ребрами ленты 3. При движении ленты 3 ее ребра поочередно входят в зацепление с карманами 5. При вращении питателя 4, когда его горловина проходит над лентой 3, в точке а...

Номер патента: 876147

Опубликовано: 30.10.1981

Авторы: Волчков, Воробьев, Киевский, Кислых, Кубышев, Кутателадзе, Синайко, Шелудяков

МПК: B01J 8/14

Метки: вихревая, камера, проведения, процессов, тепломассообмена

...диска.Завихритель выполнен в виде кольцевых лопаточных коллекторов, расположенных один над другим. На чертеже показана предлагаемая вихревая камера, разрез.Вихревая камера содержит улиткообразный коллектор 1, направляющий аппарат 2 с тангенциально расположенными щелями ввода теплоносителя, верхнюю 3 и нижнюю 4 торцовые стенки с центральными патрубками. Между указанными торцовыми стенками с зазором относительно направляющего аппарата 2 установлен диск 5, в центре которого находится эавихритель 6, выполненный в виде размещенных один над другим кольцевых лопаточных коллекторов 7. Над верхним центральным патрубком установлен бункер 8 с загрузочной86147 формула изобретения 20 Составитель Ю. Есаковедактор Т, Горячева Техред А. Ач Коррек...

Номер патента: 874219

Опубликовано: 23.10.1981

Авторы: Кислых, Климок, Кубышев, Кутателадзе, Титов, Шелудяков

МПК: B07B 7/08

Метки: разделения, сепаратор, сыпучих

...механизациихозяйства ВАСХНИЛ СССР рского отделения АН СССР874219 формула изобретения НИИПИ Заказ 9129/16 Тираж 666 Подписноеилиал ППП Патент, г. Ужгород, ул, Проектная, 4 зпарации оборудована уплотняющими выпускными приспособлениями 12 и 13 для вывода соответственно промежуточной и основной фракции.Сепаратор работает следующим образом.Газообразное рабочее тело, например нагретый воздух, поступает в подводящий коллектор 1, из которого через щели закручиваюшего узла 2. входит в вихревую камеру. Вращающийся поток газообразного рабочего тела движется по спирали к оси камеры и через выхлопное отверстие выбрасывается в камеру 8 сепарации.Исходный материал, например свежеубранное зерно, через загрузочное приспособление 5...

Номер патента: 865433

Опубликовано: 23.09.1981

Авторы: Климок, Кубышев, Озонов, Урханов, Ханхасаев

МПК: B07B 7/01

Метки: сепаратор

...процесс . Цель изобретения - повышение эффек 1 О тивности сепарации. Указанная цель достигается тем, чтосепаратор снабжен расширяющимся по траектории свободного полета материала кожухом, соединенным с корпусом метателя, а при емники фракций выполнены в кожухе.На чертеже представлена принципиальная схема сепаратора.Сепаратор содержит выполненный в корпусе 1 метатель исходного материала, состоящий из ведущего 2 и ведомого 3 барабаф нов, охваченных бесконечной лентой 4, лопастного барабана 5 и загрузочного бункера 6, расширяющийся по траектории свободного полета материала кожух 7, соединенный с кор865433 формула изобретения Составитель И, Кольцов Редактор Н. ьшина. Ал Техред А. Бойкас Корректор О. Билак Заказ 7932/15 Тираж 656 Подписное...

Номер патента: 853523

Опубликовано: 07.08.1981

Авторы: Болдырева, Гиберт, Кубышев, Симонов, Черняков, Шелядяков

МПК: G01N 29/02

Метки: влажностисыпучих, непрерывного

...колебаний, возбуждаемых в чувствительном элементе при соуда15 Формула изобретения сше фИИПИ Заказ 5642/19 Тираж 907 Подписно илиал ППП "Патент", г. Ужгород роектная,4 3 85ренин с ним потока сыпучего материала в фиксированной полосе частот,и по предварительно полученным тарировочным зависимостям судят о величине влажности.:С изменением влажности сыпучегоматериала изменяются его масса и упругость. В связи с этим изменяется иэнергия его соударения с упругим чувствительным элементом, например пьезодатчиком, что отразится на параметрах возбуждаемых в нем упругих ко"лебаний и, следовательно, напараметрах электрического сигнала с пьезодатчика,Способ может быть реализован, например, следующим образом.На пьезодатчик, закрепленный накронштейне...

Номер патента: 848931

Опубликовано: 23.07.1981

Авторы: Кубышев, Черняков, Шелудяков

МПК: F26B 3/34

Метки: материалав, поле, сушки, сыпучего, электромагнитном

...соединенныйс ним при помощи шарнира 9. С помощью резиновой прокладки 10, укреп-,ленной на кожухе 7, люк 8 плотнозакрывает нижнюю часть кожуха 7 и непозволяет воде вытекать из последнего.Вода из кожуха 7 удаляется черезвыпускной патрубок с краном 11, Воздух подается по патрубку 12.Установка работает следующим образом.Семена засыпают в пространство межОду перфорированными цилиндрами 1 и 2,затем заливается рода. Уровень водыдолжен быть выше уровня зерна, поскольку при набухании зерна уровень. ее понижается, Процесс же термического обеззараживания требует пребывания всех семян в воде, так как только в этом случае можно добиться постоянства температуры во всем объеме,После заполнения емкости, ограни Оченной кожухом 7,.семенами и...

Номер патента: 832276

Опубликовано: 23.05.1981

Авторы: Гаршин, Климок, Кубышев, Черняков, Шелудяков

МПК: F26B 3/34

Метки: ма-териала, сушки, сыпучего

...на чертеже: а - расстояниемежду надрезами; з - расстояние между 10 нагревательными элементами; стрелкамипоказано направление продувки сушильного агента.Нагревательные элементы сушильнойустановки выполнены из перфорированного листового металла. В листе сделаны прорези 1, придающие нагревательным элементам форму меандра. Надрезы выполнены так, что каждый из прямоугольных участков меандра также имеет форму меандра.Нагревательные элементы 2 расположеныв корпусе 3, выполненном из диэлектрика, который имеет внутреннии воздуховод 4 и перфорированную стенку 5 для выхода отработанного агента сушки. Сыпучий материал движется самотеком сверху вниз.832276 Формула изобретения Составитель Н, ИсаченкоТехред А. Бойкас К ираж 740 П...

Номер патента: 827921

Опубликовано: 07.05.1981

Авторы: Волчков, Кислых, Кубышев, Кутателадзе, Синайко, Чемоданов, Чепурин, Шелудяков

МПК: F26B 17/10

Метки: вихревая, камера, проведения, процес-cob, тепломассообмена

...окружности лопаточек, наклоненных.к касательной под углом 10 - 30. Нижняя часть полутора отделена от периферийной части нижней торцевой стенки 2 камеры кольцевой щелью 6 для вывода газовзвеси. В центре стенок 1 и 2 расположены выхлопные патрубки 7 и 8, Натрубок 8 имеет диаметр, меньший диаметра шара 4.Вихревая камера работает следующим образом.827921 Формула изобретения Составитель Ю, Мартинчик Техред И. ПенчкоРедактор Т, Глазова Заказ 748/16 Изд.308 Тираж 749 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3Газообразное рабочее тело (воздух или нагретый газ) через кольцевой завихритель 5 с сильной закруткой входит в рабочий объем...

Номер патента: 826172

Опубликовано: 30.04.1981

Авторы: Василенко, Волчков, Кайданик, Кубышев, Кутателадзе, Меновщиков, Цугленок, Ядыкин

МПК: F26B 3/10

Метки: зернистых, сушки

...тем,что обработку газом осуществляют после обработки в электромагнитном полеи ведут в вихревом потоке со скоростью 15-20 м/с, причем обработку материала могут вести циклично с продол"жительностью цикла 15-20 с, В материале, разогретом в объемном резонаторе высокочастотным полем, под действием электромагнитного поля создаЕтся положительный температурный градиент, образующий внутри его избыФточное давление, которое вытесняетвлагу на поверхность в капельножидком состоянии, После этого разогретый материал поступает в вихре-.,вой газовый поток, где, находясь поддействием аэродинамических и массовых сил, обдувается им с относительными скоростями, значительно превьппающими скорость витания, В результатесъем влаги с поверхности...
