Власов

Номер патента: 1024417

Опубликовано: 23.06.1983

Авторы: Власов, Жуков, Коробицина

МПК: B66F 11/00

Метки: втулку, горизонтальных, механизма, осей, подъемно-транспортного, установки, шарнира

...с сухарями"ограничителями, причем на оголовках каждойиэ опор установлены поворотные в35горизонтальной плоскости платформыс каретками, при этом на кареткенеподвижной опоры дополнительно установлены два конических ролика, расстояние между которыми равно диаметру монтируемой оси, а на кареткеподвижной опоры установлена плита спазами, в которых размещены сухариограничители.На фиг. 1 показано предложенноеустройство, общий вид, "на Фиг. 2 -опора неподвижная; на фиг. 3 - опораподвижная.Устройство содержит две опоры:неподвижную 1,устанавливаемую в непосредственной близости от металлоконструкций втулки шарнира или .подшипника скольжения, и подвижную 2 перемещающуюся в направлении подачи монтируемой оси по направляющим 3. Обе опоры 1 и 2...

Номер патента: 1024397

Опубликовано: 23.06.1983

Авторы: Вискин, Власов, Гуськов, Картавый, Кершенбаум, Конов, Коновалов, Помазан, Сафронов, Степанов

МПК: B65G 51/32

Метки: двухтрубная, контейнерного, пневмотранспорта

...неподвижную раму 7, на которой шарнирно закреплены кронштейны 8, несущие направляющие для контейнеров, выполненные в виде параллельных желобов 9 и 10, расположенных соосно соответствующим ветвям 1 и 2 трубопровода.На раме 7 также закреплены две рейки 11, расположенные ниже желобов 9 и 10, перпендикулярно их продольным осям.На торцах контейнеров 3 жестко закреплены зубчатые колеса 12, центры которых 15 20 расположены на прямой линии, параллельной продольной оси контейнера. Причем линия Для ликвидации возможности проскальзывания опорных ходовых элементов 16 контейнера 3 относительно желобов 9 и 10 в процессе их поворота на внутренней стенке последних выполнены продольные ребра 17. 50 При этом высота ребер 17 не превышает 1 - 2 мм,...

Номер патента: 1021776

Опубликовано: 07.06.1983

Авторы: Власов, Закаблуковский, Мухин

МПК: E21B 19/084

Метки: бурового, канатно-поршневой, податчик, станка

...30. При отсутствии дроссельных отверстий 29 и 30 ход подачина конечных участках; уменьшается наВеличину буферных камер. В предлагаемом буровом станке использован поршневой пневмоподатчик с полиспастным удвоителем хода, в силовом цюппщре которого между поршнями и разделительной буксой устанввлены манжеты, образующие в конце хода подачи буферные полости с дроссельными отВерстиями. Применение в податчике концевых буферных полостей уменьшает его. габариты и повышает надежность и долговечность механизмов бурового станка, так как предохраняют их от жестких ударов в конце прямого и обратного хода ,подачи, что особенно важно при применении в качестве энергоносителя сжатоговоздуха повышенного давления. 3 1021776 торцах рамы 1 станка...

Номер патента: 1020243

Опубликовано: 30.05.1983

Авторы: Власов, Полыковский, Туулас

МПК: B27L 1/04

Метки: групповой, древесины, окорки

...барабана; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - вариант исполнения устройства в виде бункерной корообднрки.Устройство для групповой окоркн включает. перемешивающие органы, выполненные, .например, в виде вращающихся барабанов 1 или приводных . тяговых цепей 2, сопряженных с неподвижными элементами; стенками 3, диафрагмами 4 или проставками 5. В местах, примыкающих и зонам окорки, неподвижные элементы 3"5 снаб.жены соплами .б, сообщающимися в трубопроводами 7 для подачи в зону скор ки жидкости под давлением. Струи .жидкости могут быть непрерывными .или импульсными.:. Устройство работает следующим образом. В полость устройства загружается неокоренная древесина, и по трубопроводам 7 через сопла 6 подается жидкость под...

Номер патента: 1019633

Опубликовано: 23.05.1983

Авторы: Власов, Голубев, Кожухов, Лях

МПК: H03K 17/00

Метки: аналоговых, коммутатор, сигналов, электронный

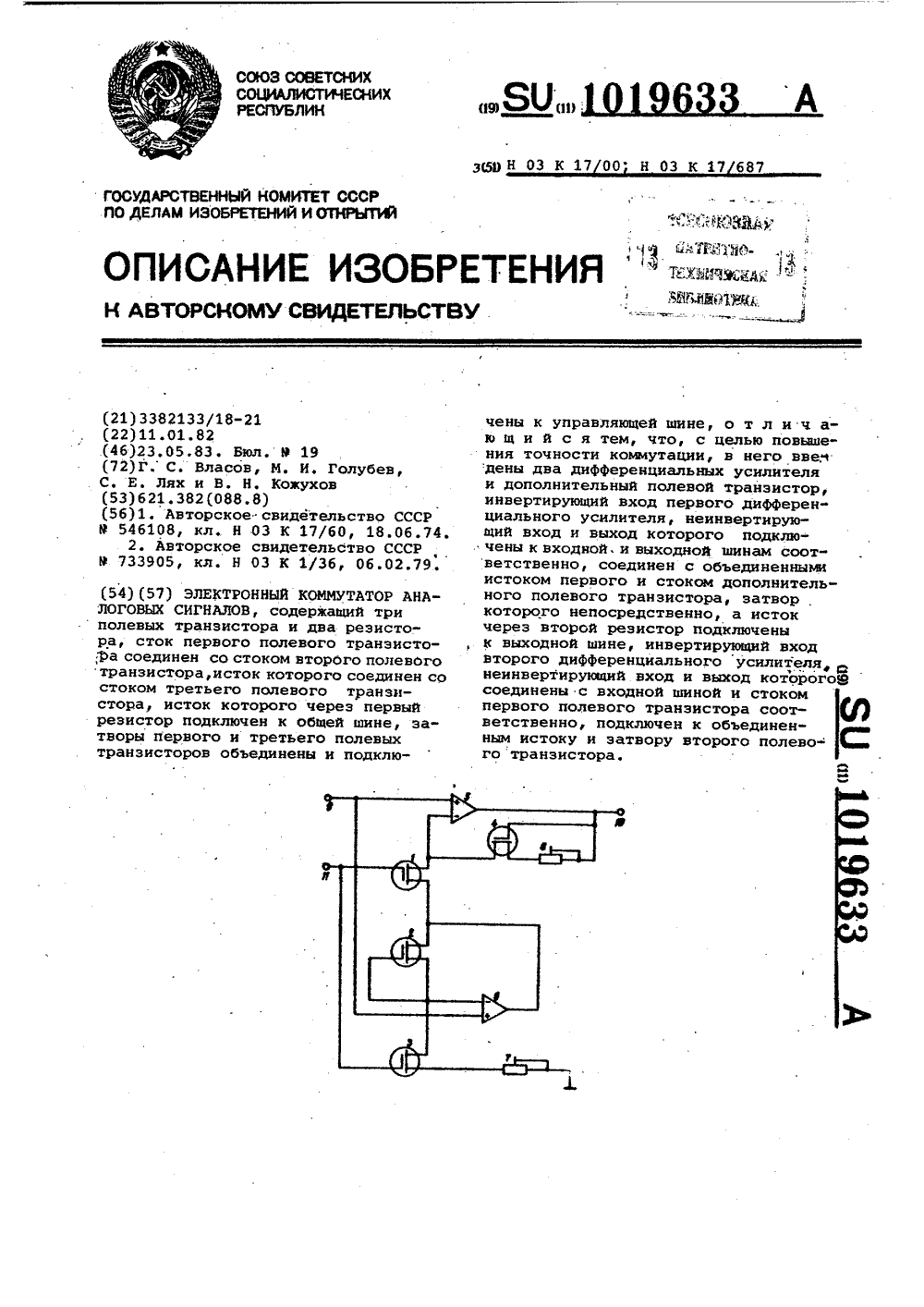

...устройства.Электронный коммутатор аналоговых сигналов содержит первый 1, второй 2, третий 3 и дополнительный 4 полевыетранзисторы, первый 5 и второй б дифференциальные усилители, первый 7 и второй 8 резисторы. Неинвертирующий вход и выход первого дифференциального усилителя 5 соединены .соответ-ственно с входной 9 и с выходной 10 шинами, затвор первого 1 и третьего 3 полевых транзисторов подключены к . управляющей шине 11. Устройство Функционирует следующим образом.Если управляющее напряжение, подаваемое на шину 11, превышает напряжение осечки полевых транзисторов 1 и 3, то эти транзисторы находятся в запертом состоянии, и коммутируемый сигнал проходит с входной 9 на выходную 10 шину устройства еточность коммутации, которая...

Номер патента: 1019329

Опубликовано: 23.05.1983

Авторы: Васильев, Власов, Добринский

МПК: G01N 31/08

Метки: веществ, воздухе, органических, примесей

...влажного воздуха, Для активныхуглей с энергией адсорбции больше24 кДж/моль для молекул воды адсорбционные силы становятся соизмеримыми с таковыми для молекул органических веществ, концентрация которыхпри типичных анализах микропримесей,загрязняющих атмосферу промышленныхпредприятий, в 1 О 5- 10 4 раз меньше,цем водяных паров,Характеристическая энергия адсорбции (Ео) и предельный объем адсорбционного пространства (д ) являются справочными параметрами микропористой структуры адсорбентов в терминологии теории объемного заполнения. Основное уравнение этой теории имеет вид; где а - равновесная величина адсорбции при относительном давлении Р/Р (или относительнойконцентрации С/С ) и температуре Т;ч - мольный объем вещества в адсорбированном...

Номер патента: 1019041

Опубликовано: 23.05.1983

Авторы: Багдасаров, Барабошин, Беккер, Власов, Войтович, Глонти, Исаев, Кравченко, Павлов, Сидорцев

МПК: E01B 9/66

Метки: верхнее, пути, строение

...элементы 3 под- эо ррельсовые железобетонные рамы 4. Про-зоне рам устанавливаются вибропоглощающие вкладыши 10, имеющие вы естранство между боковой поверхностьюющие выреподрельсовых железобетонных рам и мо-мощ котоРых Фиксируютсязы а, с по ью котнолитного бетонного основания 1 эапол-, упругие подрельсовые прокла ки инено сыпучим материалом .5. Для предоту щие соответствующие указанным вы евам выступы.вращения попадания засорителей в лотокуказанные рамы покрываются крышка 6 После этого развозятся рельсы 21 Иесто размещения упругих клинообразны и прикрепляются к рамам 4 промежуточпрокладок ФиксируетсяЯ УстРоиством Уг 1 в б анном ви е л слублений 7 в бетонном основании. Вторцы между рамами 4 устанавливаютсяливаются в проектное...

Номер патента: 1017840

Опубликовано: 15.05.1983

Авторы: Бегунов, Власов, Голодяев, Мухин, Тишков, Чекушкин

МПК: F16B 39/02

Метки: группового, резьбовых, соединений, стопорения

...стопорения путем обеспечения автоматической выборки зазоров между соединяемыми деталями, работающими в условиях повышенных знакопеременных нагрузок.Поставленная цель достигается тем, что в устройстве для группового стопорения резьбовых соединений, содержащем упругий стопорный элемент, связывающий своими концами головки резьбовых крепежных элементов, упругий стопорный элемент выполнен в виде пружины растяжения, а его связь с головками резьбовых крепежных элементов осуществлена посредством рычагов, закрепленных одним своим концом в головках,Кроме того, рычаги закреплены в головках резьбовых крепежных элементов посредством резьбы.На фиг. 1. изображено устройство для группового стопорения резьбовых соединений, вид в плане; на фиг. 2...

Номер патента: 1017673

Опубликовано: 15.05.1983

Авторы: Виноградов, Власов, Гольдин, Гуллер, Дон, Зинюк, Кашин, Классен, Кузнецов, Наголов, Смирнов, Халемский, Чмарин, Шапкин

МПК: C01B 25/225

Метки: кислоты, фосфорной

...количестЬо серной кислоты На первой стадии процесс протекает при содержании в жидкой фазе пульпы .20-22% РОб у 1,6-1,8% фтора и температуре 70-85 о С в течение 1,5- 2 часов, На данной стадии получают хорошо фильтрующийся осадок (производительность фильтрации 1100 1180 кг/ЬА) с низким(0,04 0,06%) содержанием фтора вНа второй стадии полученную, пульпу смешивают с остальным количеством фосфатного сырья и серной кислоты, в .жид- кой фазе поддерживают.содержание 27- 307 Р 05 и 2,0-2,4% фтора. Взаимодействие реагентов протекает при темпеоратуре 75-85 С в течение 1,5-2 часов. Производительность фильтрации продукционной пульпы, направляемой на ввкуумфильтр, составляет 1000-1080 кг/(мч),В отбросном сухом фосфогипсе содержится,...

Номер патента: 1017632

Опубликовано: 15.05.1983

Авторы: Власов, Корытин, Процеров

МПК: B65H 23/02

Метки: ленточного, центрирования

...для центрирования ленточных материалов, содержа 1 цее центрирующий валик, жестко связанный с ротором электродвигателя, и два шарнира, опоры которых жестко соединены со станиной 1.Недостаток известного устройства сложность конструкции из-за наличия громоздких и трудноизготовляемых механических передач.Цель изобретения - упрощение конструкции устройства.Поставленнаяцель достигается тем, что в устройстве, содержащем центрирующий валик, жестко связанный с ротором электродвигателя и два шарнира, опоры которых жестко соединены со станиной, электродвигатель выполнен линейным, шарниры расположены в плоскости, проходящей через ось центрирования перпендикулярно плоскости движения ленточного материала, при этом ротор линейного...

Номер патента: 1017534

Опубликовано: 15.05.1983

Авторы: Винокуров, Власов, Козаченко, Серебрянская

МПК: B60L 7/06

Метки: аварийного, средства, торможения, транспортного

...с двумя индукторными обмотками, каждая из которых соединена с подвижными контактами соответствующего переключателя, одни из неподвижных контактов которых соединены с шинами питания, соединенными через контактор с преобразователем частоты, выпрямитель и блок накопительных конденсаторов, снабжено тиристорным регулятором и тормозным резистором, при этом вхо- . ды выпрямителя и тиристорного регу лятора соединены через другие неподвижные контакты одного из переключателей с одной иэ индукторных обмоток двигателя, к выходу тиристорного регулятора подключен блок накопитель ных конденсаторов, а к выходу выпрямитеяя через тормозной резистор и другие неподвижные контакты другого переключателя подключена другая индукторная обмотка...

Номер патента: 1017372

Опубликовано: 15.05.1983

Авторы: Боринских, Власов

МПК: B01D 46/02

Метки: газа, фильтр

...7 для регенерации Фильтроваль. ного материала.Фильтроэлемент 3 содержит каркас, включающий нижний 8 и верхний 9 Фигурные Фланцы,соединенные. между собой неподвижными шпильками 10 и подвижными 11, Фланцы выполнены в виде пластин с зубьями, основания которых выполнены в виде ромбов, Вершины зубьев, расположенные на осях симметрии, смещены наружу от точек пересечения осей симметрии с линиями, проходящими через каждые две ближайшиевершины на расстоянии, равном половине шага зубьев. В вершинах зубьевверхнего Фланца выполнены резьбовыеотверстия, а в вершинах зубьев нижнего Фланца - сквозные отверстия, в которых закреплены неподвижные шпильки 10, служащие для соединения дета" лей фильтрующего элемента в единое целое.Во впадинах зубьев....

Номер патента: 1016654

Опубликовано: 07.05.1983

Авторы: Вижанский, Власов, Еринов, Невмержицкий, Сезоненко, Скотникова, Шурхал, Щукин

МПК: F27B 21/00

Метки: агломерационной, горн

...поверхности сь отколичества подведенного к ней тепла9 при скорости струй воздуха, обдувающего поверхность теплообмена,равной 20 м/с,Горн обеспечивает подогрев окислителя и/или газового топлива, используемых для внешнего нагрева, до температуры 775-.87.К и равномерный; по,площади дополнительной камеры доступвоздуха в зону горения твердого топлива спекаемой шихты,Использование нагретого окислительпри сжигании топлива в основной камере горна позволяет уменьшить удельныйрасход топлива на зажигание спекаемойшихть, и повысить концентрацию свободного кислорода в горновом газе основной камеры, в результате чего интенсифицируется процесс горения техноло.гического топлива шихты и повышаетсяхимическая полнота его сгорания, атакже увеличивается...

Номер патента: 1016391

Опубликовано: 07.05.1983

Авторы: Боженок, Власов, Дзыбал, Лагута, Лебедев, Левин, Леховицер, Шеремет

МПК: C22C 37/10

Метки: чугун

...эффект 200500 руб. на одну .тонну отливок. 10 В таблице приведены химический состав и износостойкость предлагаемого и известного чугунов. Удельный износ вг/смфпри временииспытания, мин Содержание хю 4 ических элементов, вес.Ъ Чугун С . 31 Нп й, Сц.А Сг 3 б 9 2 8 Пред"лагаемый 0,8 0,5 1 11/2 2,5 10 1 2,3 3 12 1,5 3,5 3,54 Извест. нь:й 3,5 1 ф 2 ВНИИПИ Заказ 3324/28 Тираж 627 Подписноефилиал ППП "Патент", г.Ужгород,ул.Проектная,4 Изобретение относится к металлургии, в частности к изысканиям износостойких чугунов,для изготовления деталей, работающих в парах трения металл-металл (гильзы цилиндров,направляющие втулки клапанов и др.) .5Известен чугун 113. следующего химического состава, вес.Ъ:Углерод 3-3,8Кремний 2-3Марганец 8-11Никель...

Номер патента: 1016140

Опубликовано: 07.05.1983

Авторы: Власов, Калъченко, Пиастро, Шойхер

МПК: B24B 21/14

Метки: контактный, ленточного, ролик, шлифования

...поршень 8 помещенв расточке оси 3, который при помощи штифтов 9 связан с подшипником 10,установленным подвижно в осевом направлении на наружной поверхностиоси 3, На подшипнике 10 закрепленаконическая втулка 11, на которую всредней части опираются упругие металлические пластины 4,.Подвод масла к левому и правомуторцам поршня 8 осуществляется черезканалы 12 и 13. Между вставками 4 ООвдоль образующей ролика установлены .датчики 14. Ось 3 крепится к стойке15. Абразивная лента 16 осуществляетшлифование криволинейной поверхноститурбинных лопаток 17. бс При работе ролика совершаются следующие движения,Стойка 15 вместе с осью 3 совершает формообразующие движения по координате обработки, Абразивная лента16, перемещаясь со скоростью...

Номер патента: 1016060

Опубликовано: 07.05.1983

Авторы: Брагин, Власов, Стукалов, Фролов

МПК: B22D 27/04

Метки: выплавляемым, кристаллизацией, литья, моделям, направленной

...формы 3, выполненной по выплавляемой моцели с отношением толщины сгенок формы 3 к толщине два д равном 2,5-,0 и размещенной нижним торцом на поддоне-холодильнике, при этомлитейная форма 3 и открытая полостьпоцаона-холодильника 1 закрыты тепло-.изолируюшим кожухом-крышкой 4.Для получения отливки прецварительно подогретую до температуры поряцка 1300 С литейную форму нижним гордом. помещают на поццон-холодильник,температура которого достаточна цлярасплавления легкоплавкого сплава, Нижний,торец литейной формы погружаегсяв легкоплавкий епдав, при этом послец О .нним заполняются полости с 1Оокоторые образуются межцу поверхностьюхолодильника и неровностями нижнейповерхности цна формы. Заполнение подостей расплавом обеспечивает улучшение...

Номер патента: 1015461

Опубликовано: 30.04.1983

Авторы: Бабицкий, Винокуров, Власов

МПК: H02G 1/12

Метки: жил, изоляции, кабелей, концов, проводов, снятия, электрических

...режущие кромки обоих ножей выполнены по спирали, что обеспечиваетнадрезание изоляции и сталкивание, 25ее с жилы 12 1,Данное устройство обеспечивает за-чистку только одножильных кабелей ипроводов.Цель изобретения - расширение тех- ЗОнологических возможностей устройстваза счет обработки концов многожильных кабелей и проводов.Поставленная цель достигается тем,что в устройстве для снятия изоляциис концов жил электрических кабелейи проводов, содержащем неподвижныйкорпус,с пазом для ввода пучка жили установленный в нем с возможностьювращения ножевой блок, включающийкольцевой нож, ножевой блок содержит О4 Остакан, в стенке которого выполненапрорезь для захвата жилы, образующая у основания стакана режущую,кромку, а в периферийной, части...

Номер патента: 1015095

Опубликовано: 30.04.1983

Авторы: Белан, Власов, Грищенко, Исаев, Карапатницкий, Кузина, Овчаренко, Ройфберг, Тимкин, Яковишин

МПК: F02F 1/24

Метки: внутреннего, головка, двигателя, сгорания, цилиндров

...стакана и нижнего гнезда выполнены по конусу, вершина которого направлена в сторону верхнего торца стакана, а величина кольцевого зазора выбирается в соответствии с соотношением высота нижнего гнезда головки,35 см;вязкость анаэробного клея, П;поверхностное натяжение анаэробного клея на границе раздела клей - воздух, дин/см; 40 время истечения клея в зазор, с; того, стакан форсунки снабжен кольцевой канавкой, нижняя кром 1,3 ЧЧ 1,5 Ч1,1 Ч Ч1,3 Чсоответственно,где У - объем кольцевой канавки;Ч, - объем кольцевого зазора междустаканом форсунки и боковойстенкой нижнего гнезда;Ч - объем полости;Ч -объем кольцевого зазора междустаканом форсунки и боковойстенкой верхнего гнезда,2ка которой расположена в зазоре между стаканом и боковой...

Номер патента: 1014946

Опубликовано: 30.04.1983

Авторы: Антипов, Беловодов, Болихова, Власов, Граховский, Капорулин, Невмержицкий, Олейник, Педяш, Фоменко

МПК: C22B 1/24

Метки: окомкования, смешения, сыпучих, увлажнения

...барабана. Вертикальная проекция центра масс веретена должна проходить через образукщую цилиндрической части веретена, когда веретено лежит на образуяцей конической части. Наименьшее значение интервала соответствует углу сС, равному 30 а, наибольшее - углу 90 О. При больших значениях ширины цилиндрической части веретена накапливаются у выгрузочного отверстия. При меньших эначе ниях ширины цилиндрической части веретен вращение их вокруг оси, параллельной образукицей барабана, неустойчиво, появляется вероятность хаотического вращения веретен, снижанщего 15 эффективную поверхность окомкования.Устойчивое вращение веретенообразного стержня, при котором ось стержня, проходящая через вершины конусов параллельна образующей барабана,...

Номер патента: 1013844

Опубликовано: 23.04.1983

Авторы: Власов, Волков, Шурин

МПК: G01N 29/04

Метки: дефектоскопу, искатель, ультразвуковому

...пластин волновода. 25ЬЦелью изоЬретения является повы" шение чувствительности искателя,Эта цель достигается тем, что. в искателе культразвуковому дефектоскопу, содержащем корпус, расположеН ные в нем последовательно соединенные волновод, пьезоэлемент и демпфер, волновод выполнен в виде концент рично расположенных цилиндрических перегородок, усеченных по радиаль дым плоскостям, а в корпусе выполнен канал для подвода контактной жид-, кости в пространство между перегородк.ами.На фиг. 1 показана схема искателя 40 к ультразвуковому дефектоскопу; на фиг2 - схема волновода с пьезоэлементом.Искате ь к ультразвуковому дефектоскопу содержит корпус 1, расположенные в нем последовательно соеди" ненные волновод, выполненньй в виде цилиндрических...

Номер патента: 1013683

Опубликовано: 23.04.1983

Авторы: Баерздорф, Веретельник, Власов, Григорьева, Кузнецов, Парфенюк

МПК: F16K 17/16

Метки: мембранное, предохранительное

...десублимация продукта из газовой фазы, что снижает надежность срабатывания.Наиболее близким к предлагаемому по технической сущности является мембранное предохранительное устройство, содержащее зажимные фланцы, разрывную мембрану, закрепленную между ними в трубопроводе, и отбойник, установленный после мембраны по ходу рабочей среды 12.Недостатком этого устройства также является возможность десублимации продукта из газовой фазы на внутренней поверхности мембраны.Целью изобретения является повышение надежности в работе устройства.Поставленная цель достигается тем, что в мембранном предохранительном устройстве, содержащем зажимные фланцы, разрывную мембрану, закрепленную между ним в трубопроводе, и отбойник, установленный после...

Номер патента: 1013070

Опубликовано: 23.04.1983

Автор: Власов

МПК: B21J 13/02

Метки: канавками, наружной, поверхности, цилиндрических, штамп

...с формообразукщими элементами, выполненными в виде роппков, и закреп- . ленный неподвижно на верхней плите пуан. сон 2.1.Недостатком известного штампа является то, что на нем нельзя попучить шлицевые канавки переменной глубины,Белью изобретения является обеспечение возможности получения канавок переменной глубины.Поставленная цель достигается тем, что штамп для получения цилиндрических ЗО деталей с канавками на наружной поверхностн, содержащий смонтированную на нижней плите сборную матрицу, состоящую по меньшей мере из двух секторов с формообразуюцими элементами, вьпианенными в виде роликов, и закрепленный неподвижно на верхней плите пуансон, снабжен охватывающими пуансон копиром и шарнирно закрепленными на нижней плите двуплечими...

Номер патента: 1012988

Опубликовано: 23.04.1983

Авторы: Власов, Губаревич, Кравченко, Панамарев

МПК: B03C 1/16

Метки: сепаратор, электромагнитный

...магнитной системы, 2 набранной из блокоВ 5 постоянныхмагнитов с полюсными наконечникамиб, ферромагнитные частицы извлекаются из потока стружки и втягиваютсявнутрь разгрузочного приспособления 25 4. Под действием электромагнитногополя слабомагнитная стружка втяги-.вается в зазор электромагнитнойсистемы, образованный полюсными наконечниками 2 внутрь разгрузочного З приспособления. Вращением разгрузочного приспособления ферромагниТныечастицы и слабомагиитная стружка выносятся из зон разделения и разгружаются в соответствующие емкости.Снабжение блоков постоянных маг-,нитов полюсными наконечниками вформе треугольных призм, большиеграни которых совмещены с поверх.ностью основания блоков, позволяет перераспределить .магнитный потокс...

Номер патента: 1012045

Опубликовано: 15.04.1983

Авторы: Власов, Султанов, Урахчинский

МПК: G01K 11/22

Метки: газа, датчик, струйно-акустический, температуры

...коническим обтекателем,приэтом в месте их соединения выполнены отверстия, соединяющие полостьдиффузора с проточной камерой в области ее наименьшего сечения.На фиг. 1 показана схема струйноакустического датчика температуры;, на фиг 2 - проточная часть струйного генератора. 45Датчик состоит из струйного генератора 1, проточной камеры торможе-ния 2 с суживающе-расширяющимся соплом, .переходного устройства в видедиффузора 3 с обтекателем 4, защитного козырька 5, звукопроводов бдля подвода колебаний давления к промежуточным преобразователям 7,импульсов давления в электрические импуль- .сы.Датчик работает следующим образом.55Поток, температура которого подлежит измерению, набегает на датчики в камере торможения устанавливается давление,...

Номер патента: 1011787

Опубликовано: 15.04.1983

Автор: Власов

МПК: E02D 13/10

Метки: наголовник, свайный

...цель достигается тем, З 5что свайный наголовник, включающийполый корпус, выполненный в виде перевернутого стакана с расположенными в его нижней части фланцами, иупругий элемент, размещенный между 40головой сваи и корпусом, снабженохватывающим корпус кожухом, повторяющим его Форму и расположеннымсоосно ему, с дополнительными упругими элементами, установленными между 45Фланцами кожуха и корпуса.На Фиг. 1 изображен наголовник,общий вид, на Фиг. 2 - сечение А-А на Фиг, 1; на Фиг, 3 - сечение Б-Бна Фиг. 1.Свайный наголовник содержит полый корпус 1, выполненный в виде перевернутого стакана с Фланцами 2,установленными в его нижней части,и усиленными ребрами жесткости 3.Между корпусом 1 и сваей 4. имеетсявыравнивающая...

Номер патента: 1011732

Опубликовано: 15.04.1983

Авторы: Аносов, Бубнов, Верхотуров, Власов, Мухин, Ткач, Трегубов

МПК: C25C 3/10

Метки: алюминиевого, демонтажа, подины, электролизера

...поочередномогут входить в контакт герметизирующие пластины 12, прикрепленные всоответствующих местах к рычагу б.Манжеты-клапаны 11 при поочередномконтактировании с ними герметизирующих пластин .12 образуют силовые камеры 13, которые сообщены с источникомэнергоносителя через подпружиненные ,клапаны 14, оснащенные пружиннымитолкателями 15 и помещенные в клапанные коробки 16, выполненные в основаниях 10, а также и через питатель.ные рукава 17.Устройство работает следующим образом.Со специального помоста, имеющегоотрезок рельсового пути (не показанного) с шириной колеи, равной разно- су бортовин 3 электролизера, перекатывают. на последние предлагаемоеустройство и фиксируют его так, чтобыударные массы 8 оказались над концами электродов...

Номер патента: 1011361

Опубликовано: 15.04.1983

Авторы: Власов, Долматов, Теслюк, Харькин

МПК: B27B 5/00

Метки: групповой, лесоматериалов, распиловки

...и расположенной в них подвижной площадкой, причем путевые датчики размещены на подвижной площадке, стойка с пильным механизмом распложена в направляющих тележки, а другой конец силового цилиндра связан со стойкой.Причем самоходная тележка снабженакронштейном с вилкой на конце, а подвижная площадка - пальцем, размещенным ввилке.На фиг. 1 изображена установка, видсбоку; на фиг. 2 - направляющая приемного устройства с подвижной площадкой, узел1 на фиг. 1; на фиг. 3 - разрез Б - Б нафиг. 2; на фиг. 4 - разрез А - А на фиг. 1,Установка содержит пильный механизм1, стойку 2, самоходную тележку 3, расположенные попарно бесконтактные путевыедатчики 4, 5 и 6, направляющую 7, смонтированную на самоходной тележке 3, силовой цилиндр 8 и...

Номер патента: 1011319

Опубликовано: 15.04.1983

Авторы: Бочаров, Власов, Некрылов, Салов

МПК: B21J 13/02

Метки: крепления, молоте, штампов

...расточки шабота полость, сообщенную с источником давления 1.Недостатком известного устройства является повышенный износ контактных яоверхностей штамподержателя и расточки шабота за счет смятия неровностей стыковых плоскостей.Цель изобретения - повышение надежности и долговечности устройства.Поставленная цель достигается тем, что в устройстве для крепления штампов на молоте, содержащем закрепленный посредством клиньев в цилиндрическом гнезде с плоским дном шабота штамподержатель с выталкивателем в виде штока с поршнем, образующий с плоским дном гнезда шабота полость, сообщенную с источником жидкости под давлением, обращенная к плоскому дну гнезда шабота поверхность штамподержателя выполнена вогнутой сферической формы.На чертеже...

Номер патента: 1010532

Опубликовано: 07.04.1983

Авторы: Арабидзе, Власов, Иванов, Стеценко

МПК: G01N 27/22

Метки: датчик, емкостной, коаксиальный

...в условиях, моделирующих условиях соответственного залегания, и чувствительности датчика.Цель достигается тем, что в емкостный коаксиальный датчик для конт.роля диэлектрических свойств и состава сыпучих и рыхлых материалов, содержащий металлический кожух с установленными в нем цилиндрическими измерительными электродами, из кото рых наружный, заземленный, образует измерительную полость, а потенциальный электрод изолирован от кожуха и покрыт диэлектриком, введен метал- лический шток, выполняющий функции экрана и уплотнительного поршня, на боковой поверхности которого в кольце. вой канавке установлено уплотнительное кольцо, а электроды установлены на диэлектрическом основании, в котором потенциальный электрод укреплен жестко, а...

Номер патента: 1010107

Опубликовано: 07.04.1983

Авторы: Власов, Николаевский, Серговская, Филиппенко

МПК: C11B 5/00

Метки: жиров, масел, окислению, стабилизации

...составной части, используя неполярный растворитель - петролейный эфир или бензоп. Затем производят экстракцию метанолом или этанолом в течение нескольких суток с последовательной заменой порции растворителя, Дальнейшее выделение фенольных соединений из спиртовой фракции осуществляют следующим образом.Омыляют спиртовую вытяжку 2,5-ным раствором щелочи, затем извлекают эфиром, эфирный раствор в дальнейшем не используется, в полученном водном растворе отделяют осадок, нейтрализуют его 2 М Н 250 после этого проводят извлечение эфиром и выпаривание эфирного и водного растворов.Из коры и древесины каштана, дуба выделяют фенольную часть спиртовых экстрактов, содержащих в своем составе свободные фенольные гидроксилы.Изучение...
